E30444 - Électronique industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur IO-Link
Marque	IFM
Modèle	E30444
Catégorie	Électronique industrielle
Fonction principale	Extension de la portée des appareils IO-Link jusqu'à 240 m
Taux de transmission supportés	COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230 kBaud)
Longueur maximale de câble	240 m (dépend du taux de transmission et de la section du câble)
Alimentation électrique	Selon EN 50178, TBTS/TBTP
Indicateurs LED	Vert : fonctionnement normal ; clignotement vert : détection IO-Link ; clignotement rouge : défaut ; éteint : tension trop basse
Montage	À l'aide de colliers ou kits de montage (accessoires)
Raccordement	Par électricien qualifié ; mise à la terre obligatoire via borne de terre
Application recommandée	Industrie agro-alimentaire
Protection contre les surtensions	Mise à la terre et circuit protecteur intégré
Entretien	Appareil non réparable ; élimination écologique selon réglementations nationales
Restrictions	Pas de fonctionnement en mode SIO ; temporisation des données cycliques (jusqu'à 1 cycle par répéteur) et acycliques (jusqu'à 2 cycles par répéteur)
Données techniques complètes	Disponibles sur www.ifm.com

FOIRE AUX QUESTIONS - E30444 IFM

Quelle est la longueur maximale de câble que peut supporter le répéteur IO-Link ?

La longueur maximale de câble est de 240 m, mais elle dépend du taux de transmission utilisé et de la section du câble. Pour COM1/2, elle peut atteindre 240 m avec une faible consommation ; pour COM3, elle est limitée à 200 m.

Combien de répéteurs sont nécessaires pour une longueur de câble de 170 m en COM3 ?

Avec une section de câble de 0,5 mm² et une consommation de 100 mA, la longueur maximale est de 200 m. Pour 170 m en COM3, il faut 3 répéteurs (voir Fig. 6). Les distances partielles peuvent être, par exemple, 20 m + 70 m + 60 m + 20 m.

Comment mettre à la terre l'appareil ?

Utilisez la borne de terre fournie avec un câble court de section minimale 1,5 mm². La mise à la terre est obligatoire pour protéger contre les surtensions transitoires.

Que signifie le clignotement rouge de la LED ?

Un clignotement rouge à 1 Hz indique un défaut de l'appareil ou une erreur de communication. Consultez la notice pour le diagnostic.

Puis-je utiliser le répéteur en mode SIO ?

Non, le fonctionnement en mode SIO (Standard Input-Output) sur la broche 4 n'est pas possible. Le répéteur fonctionne uniquement en communication IO-Link.

Quelle est la temporisation des données avec plusieurs répéteurs ?

Pour les données cycliques, chaque répéteur ajoute jusqu'à 1 cycle de temporisation. Pour les données acycliques, jusqu'à 2 cycles. Par exemple, avec 3 répéteurs, les données cycliques peuvent être retardées jusqu'à 4 cycles.

L'appareil est-il réparable ?

Non, l'appareil ne peut pas être réparé. En fin de vie, il doit être éliminé de manière écologique conformément aux réglementations nationales.

Quels sont les taux de transmission supportés ?

Les taux supportés sont : COM1 (4,8 kBaud), COM2 (38,4 kBaud) et COM3 (230 kBaud). Le choix affecte la longueur maximale du câble et le nombre de répéteurs.

Quelle section de câble est recommandée pour une longueur de 100 m avec 150 mA de consommation ?

D'après le diagramme, pour I_max = 150 mA et L = 100 m, la section minimale requise est d'environ 0,34 mm². Utilisez une section supérieure si possible pour plus de sécurité.

Où trouver les données techniques complètes ?

Les données techniques détaillées et le schéma d'encombrement sont disponibles sur le site www.ifm.com.

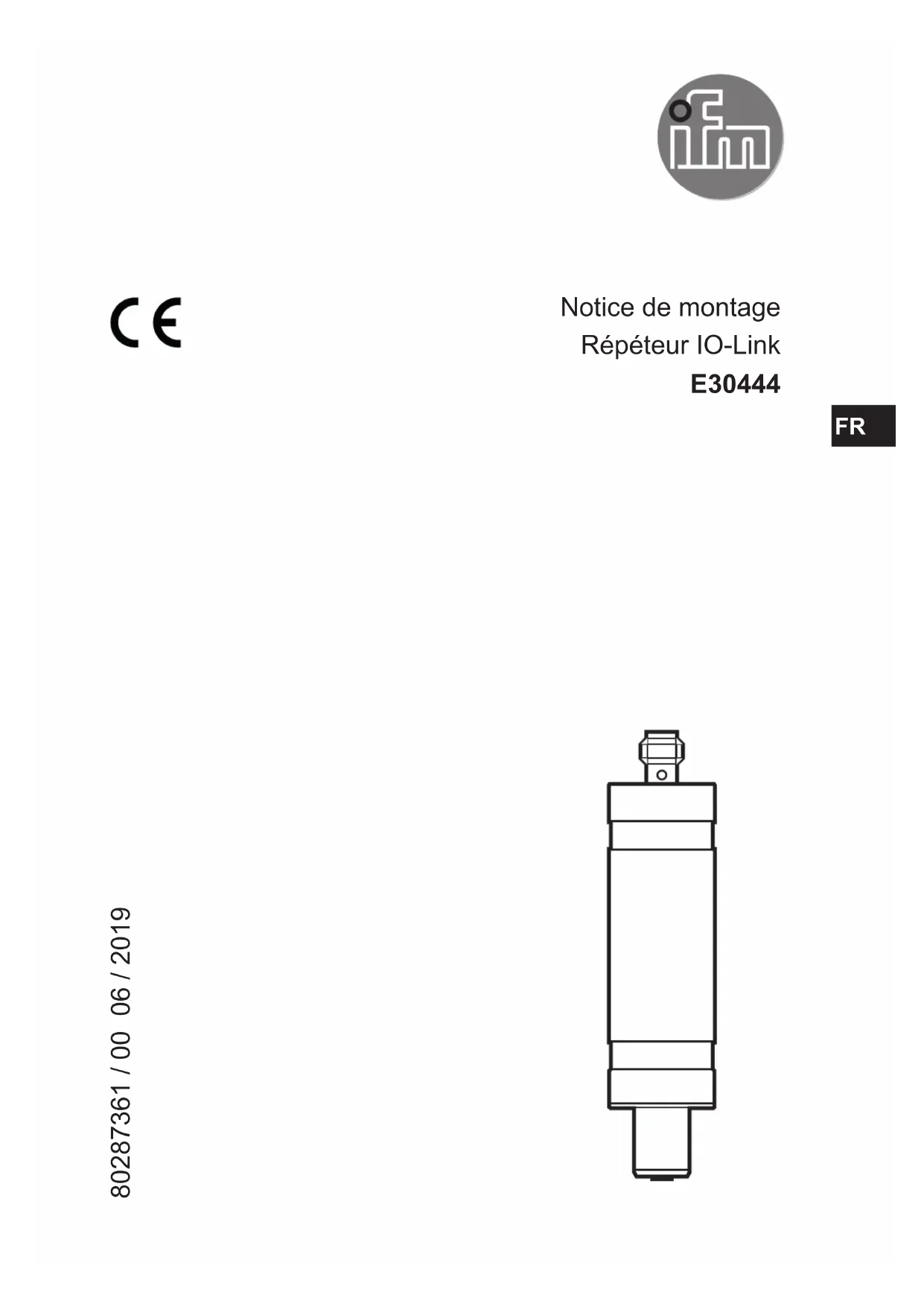

MODE D'EMPLOI E30444 IFM

1 Remarques préliminaires....2

1.1 Symboles utilisés....2

2 Consignes de sécurité....3

3 Fonctionnement et caractéristiques....4

3.1 Application....4

3.1.1 Restriction de l'application....4

4 Longueur maximale du câble et nombre de répéteurs....5

4.1 Section et longueur maximale du câble....5

4.2 Instructions d'installation et dimensionnement des répéteurs......6

4.2.1 COM1 (4,8 kBaud) et COM2 (38,4 kBaud)....6

4.2.2 COM3 (230 kBaud)....7

5 Montage....8

5.1 Lieu de montage / environnement de montage....8

5.2 Montage....9

6 Raccordement électrique....10

7 Fonctionnement....11

7.1 Affichage de fonctionnement et de diagnostic.... 11

7.2 Temporisations.... 11

8 Données techniques et schéma d'encombrement....12

9 Entretien, réparation et élimination....12

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

- L'appareil décrit est un composant destiné à être intégré dans un système.

• La sécurité du système est sous la responsabilité de l'installateur.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).
• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé. • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Le répéteur IO-Link permet d'augmenter la portée d'appareils IO-Link. La longueur de câble maximale des appareils IO-Link est de 20 m. Avec le répéteur IO-Link, la longueur du câble peut être augmentée jusqu'à 240 m.

Exemple d'une intégration dans le système

1: Appareil IO-Link 2: Répéteur IO-Link 3: Maître IO-Link

Mettre l'appareil à la terre pour le protéger contre les surtensions transitoires (→ 5).

3.1 Application

L'appareil est adapté à l'utilisation dans l'industrie agro-alimentaire.

3.1.1 Restriction de l'application

• Chaque répéteur augmente le retard à la disponibilité de communication de jusqu'à 1 s (dépend de l'appareil).
• Avec chaque répéteur, les données process sont temporisées jusqu'à 1 cycle (→ 7.2).
• Les données acycliques sont temporisées jusqu'à 2 cycles avec chaque répéteur (→ 7.2).
• Le fonctionnement en mode SIO *) sur la broche 4 (→ 6) n'est pas possible (uniquement communication IO-Link). *) Fonctionnement en mode SIO = Standard Input-Output (mode de commutation conventionnel)

4 Longueur maximale du câble et nombre de répéteurs

L'extension maximale de la longueur du câble dépend du taux de transmission utilisé, de la consommation maximale de l'appareil IO-Link raccordé et des câbles utilisés.

4.1 Section et longueur maximale du câble

Si la longueur du câble est prédéfinie (max. 240 m) et si la consommation de l'appareil est connue, la section requise peut être déterminée à l'aide de la formule suivante :

$$ \mathbf {A} _ {\min} = \left(\mathrm{I} _ {\max} + 4 5\right) \times \mathbf {L} \times \mathbf {k} $$

A_min : section minimale requise en mm ²

I_max : consommation maximale en mA

L : longueur de câble nécessaire en m (max. 240 m)

k : constante avec 17,24 x 10 ^-6 mm ² / (mA x m), s'applique aux conduites en cuivre

Si la section est prédéfinie et si la consommation de l'appareil IO-Link est connue, la longueur maximale du câble peut être déterminée à l'aide du diagramme ci-après :

L : longueur maximale du câble I

max : consommation de l'appareil IO-Link

(1) : Exemple : Pour I_max = 150 mA, 0,34 mm² résulte en une longueur de câble maximale de 100 m.

▶ Déterminer la section du câblage utilisé et sélectionner le graphe correspondant dans le diagramme.

▶ Déterminer la consommation de l'appareil utilisé et (depuis l'axe horizontal du diagramme) déterminer verticalement le point correspondant sur le graphe sélectionné. ▶ Lire la longueur maximale correspondante du câble L horizontalement (depuis le point déterminé sur le graphe) sur l'axe vertical du diagramme. ▶ Nombre nécessaire de répéteurs et nombre maximal de distances partielles possibles : (→ 4.2).

Si la longueur de câble nécessaire est plus courte que la longueur de câble maximale déterminée selon le diagramme, la longueur de câble nécessaire fait référence pour le dimensionnement des répéteurs.

4.2 Instructions d'installation et dimensionnement des répéteurs

Le nombre requis de répéteurs et les distances partielles maximales possibles ne dépendent pas seulement du nombre requis de répéteurs mais également du taux de transmission utilisée (COM1/2 ou COM3).

Pour COM3, une portée maximale de 200 m est possible ( Fig. 6).

▶ Faire le dimensionnement au moyen du taux de transmission utilisé (COM1/2 ou COM3) et de la longueur de câble nécessaire selon les figures ci-après.

4.2.1 COM1 (4,8 kBaud) et COM2 (38,4 kBaud)

Longueur de câble D	mensionnement, distances partielles maximales en m
Fig. 120...40 m
Fig. 240...140 m
Fig. 3140...240 m

D : Device IO-Link R : Répéteur IO-Link M : Maître IO-Link

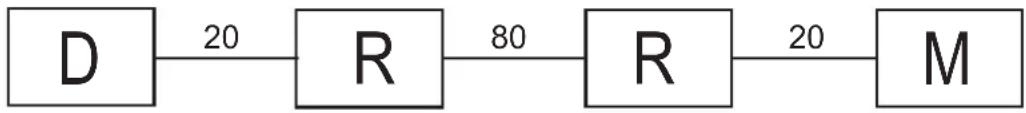

4.2.2 COM3 (230 kBaud)

Longueur de câble D	mensionnement, distances partielles maximales en m
Fig. 420...40 m
Fig. 540...120 m
Fig. 6120...200 m

D : Device IO-Link R : Répéteur IO-Link M : Maître IO-Link

- Exemple :

La longueur de câble maximale déterminée dans le chapitre ( 4.1) est de 50 m. La longueur de câble réellement requise, cependant, est seulement de 40 m. Le taux de transmission est COM2. Selon Fig. 1, 1 répéteur est requis.

- Exemple :

Selon ( 4.1), la consommation de l'appareil de 100 mA et de la section prévue de 0,34 mm ² résultent en une longueur de câble maximale de 140 m. La longueur de câble réellement requise, cependant, est seulement de 170 m. COM3 est à utiliser pour le taux de transmission.

Solution A :

Au lieu de la section utilisée de 0,34 mm ², une section de 0,5 mm ² est prévue. Il en résulte une longueur maximale du câble de 200 m. Selon Fig. 6, 3 répéteurs sont requis.

Les distances partielles (de gauche à droite) sont sélectionnées comme suit :

$$ 2 0 \mathrm{m} + 7 0 \mathrm{m} + 6 0 \mathrm{m} + 2 0 \mathrm{m} = 1 7 0 \mathrm{m} $$

Solution B :

L'application de la formule dans le chapitre ( 4.1) résulte en une section requise minimale de 0,42 mm ². Sélectionner la section immédiatement supérieure disponible de 0,5 mm ². Les distances partielles sélectionnées sont identiques à celles de la solution A.

L'avantage par rapport à la solution A :

Il est possible d'utiliser des câbles ayant une section inférieure (stockage, coûts, pose des câbles).

5.1 Lieu de montage / environnement de montage

Mettre l'appareil à la terre en utilisant la borne de terre fournie. Pour ce faire, utiliser un câble court avec une section de 1,5 mm ² minimum.

Les longueurs de câble indiquées dans le chapitre ( 4) s'appliquent uniquement si les appareils sont mis correctement à la terre.

La mise à la terre et le circuit protecteur intégré dans l'appareil le protègent contre les surtensions transitoires.

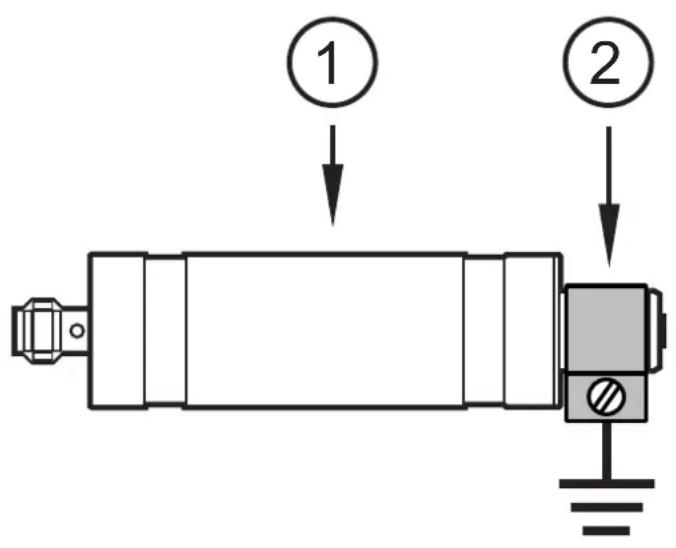

1 : Répéteur IO-Link 2 : Borne de terre + mise à la terre

• Installer l'appareil de manière facilement accessible. En cas d'installation masquée, marquer le lieu de montage de manière appropriée permettant de le retrouver facilement.
• Éviter toute accumulation thermique et tout échauffement excessif de l'appareil. Respecter la température ambiante maximale (→ Données techniques)
• Respecter l'indice de protection (→ Données techniques)

5.2 Montage

Pour le montage, des colliers, kits de montage et câbles d'alimentation sont disponibles (→ Accessoires).

▶ Installer l'appareil dans un endroit approprié.

La distance entre l'appareil IO-Link / maître IO-Link et le répéteur IO-Link peut être de 20 m au maximum. Les autres distances ( 4).

▶ Préparer le câble de raccordement et le couper à la longueur souhaitée, si nécessaire.

Suivant le type d'appareil IO-Link (port classe A ou B), utiliser des prolongateurs et des câbles de raccordement avec 4 pôles.

Normalement, les capteurs nécessitent un connecteur 4 pôles tandis que les actionneurs nécessitent un connecteur 5 pôles.

Utiliser des prolongateurs et des câbles de raccordement ayant une section suffisante. La section requise résulte de la longueur de câble nécessaire ( 4.1).

▶ Poser les prolongateurs et les câbles de raccordement et les raccorder à l'appareil IO-Link, au(x) répéteur(s) IO-Link et au maître IO-Link ( 6).

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation en tension selon EN 50178, TBTS, TBTP.

Mettre l'appareil à la terre pour le protéger contre les surtensions transitoires ( 5).

▶ Mettre l'installation hors tension. ▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs
BK noir
BN brun
BU bleu
WH blanc
GY gris
		(1) vers l'appareil IO-Link (2) répéteur IO-Link (3) et vers le maître IO-Link
Côté appareil (1): Côté maître (3): Raccordement des broches
1 25 4 3		2 15 3 4

Toutes les broches (sauf la broche 4) sont raccordées dans le répéteur IO-Link mais elles ne sont pas séparées galvaniquement du reste de l'électronique (alimentation du répéteur, protection contre la surtension).

La broche 4 sert à la régénération du signal IO-Link. La fonction du répéteur est bidirectionnelle (dans un souci de clarté, le symbole n'indique qu'une seule direction).

7 Fonctionnement

▶ Vérifier le bon fonctionnement de l'appareil.

7.1 Affichage de fonctionnement et de diagnostic

Description LED
Tension d'alimentation trop basse ETEINTE
défaut de l'appareil, erreur de communication	clignotement rouge à 1 Hz
IO-Link n'est pas détecté clignotement vert à	1 Hz
L'appareil IO-Link a été détecté et la connexion avec l'appareil IO-Link est établie.	"clignotement double" (2 x court, vert)
La connexion avec l'appareil et avec le maître est établie.La fonction du répéteur IO-Link est activée	verte

7.2 Temporisations

Données cycliques (données process, état de valeur) :

Avec chaque répéteur, le temps de transmission des données cycliques peut se prolonger de jusqu'à 1 cycle.

• 0 répéteurs : 1 cycle
• 1 répéteur : jusqu'à 2 cycles
• 2 répéteur : jusqu'à 3 cycles
• 3 répéteur : jusqu'à 4 cycles

Données acycliques (par ex. données de paramètres, données diagnostiques) :

Avec chaque répéteur, le temps de transmission des données acycliques peut se prolonger de jusqu'à 2 cycles.

• 0 répéteurs : 1 cycle
• 1 répéteur : jusqu'à 3 cycles
• 2 répéteur : jusqu'à 5 cycles
• 3 répéteur : jusqu'à 7 cycles

Le temps de cycle est la durée entre deux demandes de données du maître IO-Link.

8 Données techniques et schéma d'encombrement

Données techniques et schéma d'encombrement sur www. ifm. com

9 Entretien, réparation et élimination

▶ L'appareil ne peut pas être réparé.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur. En cas de retour, s'assurer que l'appareil est exempt de substances dangereuses et toxiques.

Plus d'informations sur www. ifm. com
