Type de produit	Répéteur AS-i
Marque	IFM
Modèle	AC2225
Utilisation	Prolongation du réseau AS-i de 100 m avec séparation galvanique
Montage	Sur rail profilé de 35 mm
Raccordement	Bornes débrochables A+ et A- pour chaque faisceau
Alimentation	Alimentation AS-i supplémentaire requise (typique 30 V DC)
Indicateurs LED	PWR (verte) pour tension, FAULT (rouge) pour erreur de communication
Nombre de faisceaux	2 (amont et aval)
Séparation galvanique	Oui, entre les deux faisceaux
Température de fonctionnement	-25°C à +70°C
Dimensions (approx.)	100 x 50 x 75 mm
Poids (approx.)	150 g
Matériau du boîtier	Plastique ABS
Indice de protection	IP20
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Respecter les consignes de sécurité électrique ; ne pas interconnecter les faisceaux amont et aval
Réparabilité	Non réparable, remplacer l'appareil en cas de défaut
Pièces détachées	Aucune
Informations générales	Notice complète disponible gratuitement en ligne

FOIRE AUX QUESTIONS - AC2225 IFM

Quel est le rôle du répéteur AS-i AC2225 ?

Le répéteur AS-i AC2225 permet de prolonger un réseau AS-i de 100 m supplémentaires en assurant une séparation galvanique entre les faisceaux amont et aval.

Comment prolonger un réseau AS-i avec ce répéteur ?

Raccordez le faisceau amont aux bornes A+ et A- du côté Line 1 et le faisceau aval aux bornes A+ et A- du côté Line 2. Ajoutez une alimentation AS-i supplémentaire sur le faisceau aval.

Comment raccorder les faisceaux AS-i ?

Utilisez des borniers débrochables (accessoires). Connectez le fil A+ du faisceau à la borne A+ correspondante et le fil A- à la borne A-. Respectez la polarité.

Que signifient les LEDs sur l'appareil ?

La LED PWR (verte) indique une tension AS-i correcte sur le faisceau respectif. La LED FAULT (rouge) signale une erreur de communication sur ce faisceau.

Pourquoi la LED FAULT est-elle allumée ?

La LED FAULT rouge peut être allumée si aucun esclave n'est détecté sur le faisceau aval ou si la communication est perturbée. Vérifiez les connexions et la configuration du maître AS-i.

Puis-je interconnecter les deux faisceaux AS-i ?

Non, ne jamais interconnecter les faisceaux amont et aval, car cela annulerait la séparation galvanique du répéteur et pourrait endommager l'installation.

Une alimentation supplémentaire est-elle nécessaire ?

Oui, chaque faisceau AS-i doit être alimenté séparément. Le répéteur ne fournit pas d'alimentation ; une alimentation AS-i supplémentaire est requise sur le faisceau aval.

Comment monter le répéteur ?

Fixez le module sur un rail profilé de 35 mm conformément à la norme DIN. Assurez-vous que le rail est correctement mis à la terre si nécessaire.

Quelles sont les conditions de fonctionnement ?

Le répéteur fonctionne dans une plage de température de -25°C à +70°C et est prévu pour une utilisation en intérieur avec un indice de protection IP20.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com ou sur le site du fabricant www.ifm.com.

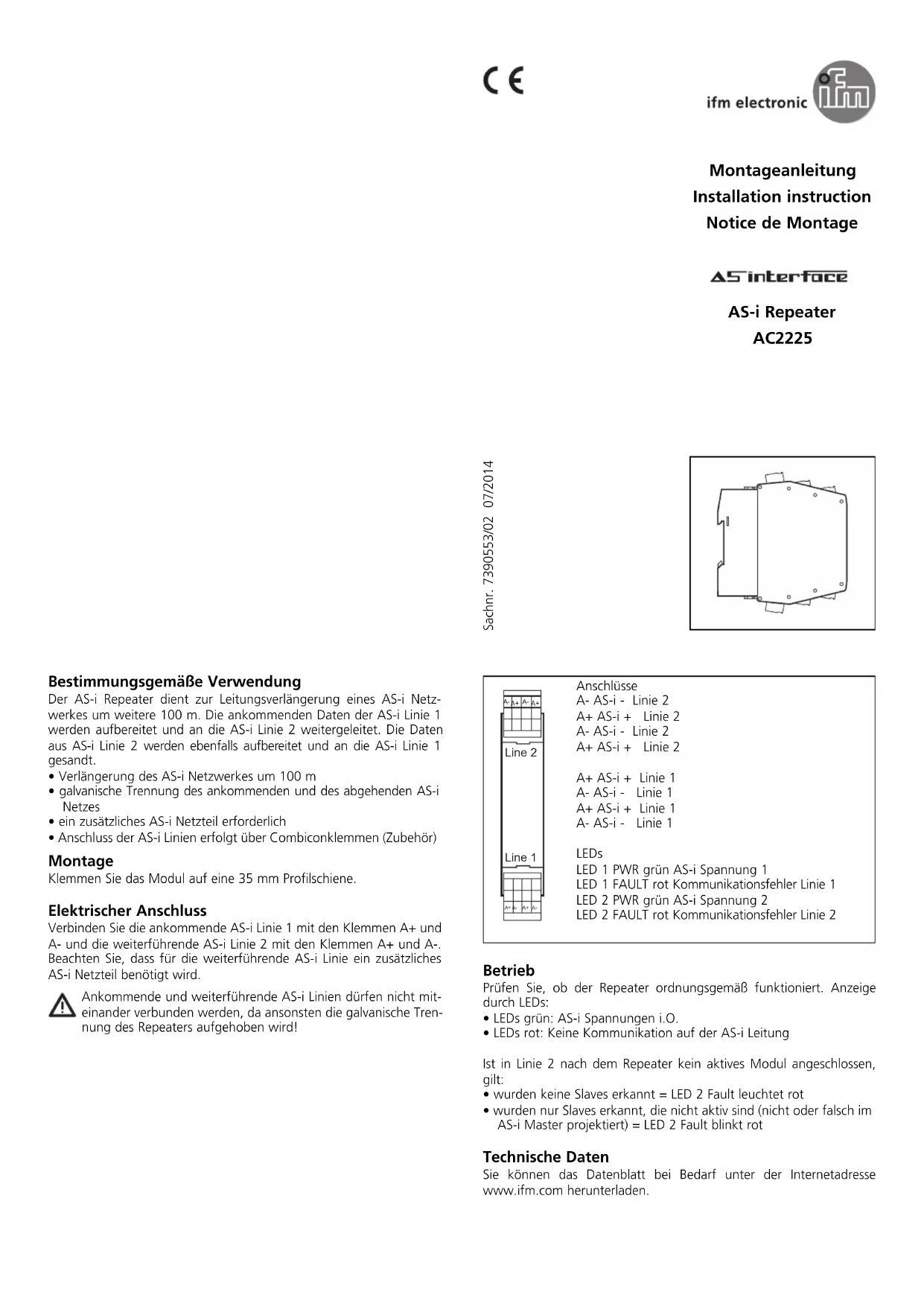

MODE D'EMPLOI AC2225 IFM

Δ5interface

AS-i Repeater AC2225

Fonctionnement et caractéristiques

Le répéteur AS-i permet de prolonger le réseau AS-i de 100 m supplémentaires. Les données qui arrivent au faisceau AS-i 1 sont traitées et transmises au faisceau AS-i 2. Les données du faisceau AS-i 2 sont également traitées et transmises au faisceau AS-i 1.

• prolongation du réseau AS-i de 100 m - séparation galvanique des faisceaux AS-i amont et aval - une alimentation AS-i supplémentaire est nécessaire - raccordement des faisceaux AS-i via des borniers débrochables (accessoires).

Montage

Fixer le module sur un rail profilé de 35 mm.

Raccordement électrique

Raccorder le faisceau AS-i 1 amont aux bornes A+ et A- et le faisceau AS-i 2 aval aux bornes A+ et A-. Raccorder une alimentation AS-i supplémentaire sur le faisceau AS-i aval.

Les faisceaux AS-i amont et aval ne doivent pas être interconnectés, sinon la séparation galvanique du répéteur est annulée !

Fonctionnement

Vérifier le bon fonctionnement du répéteur. Affichage par LED :

• LED vertes : tension AS-i correcte - LED rouges : aucune communication via le câble AS-i

Si aucun module n'est raccordé sur la ligne 2 en aval du répéteur : - Si aucun esclave n'a été détecté = LED 2 rouge Fault allumée - Si tous les esclaves détectés sont inactifs (non projeté ou projeté incorrectement dans le maître AS-i) = LED 2 Fault clignote en rouge

Données techniques

Vous pouvez télécharger la fiche technique à l'adresse internet www.ifm.com si besoin.
