MODE D'EMPLOI SUH201 IFM

Notice d'utilisation

Capeur de début à ultrasons

SUH200

SUH201

SUH400

SUH401

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés 4
1.2 Avertissements 4

2 Consignes de sécurité. 5
3 Usage prévu 6

3.1 Applications 6

4 Fonctions 7

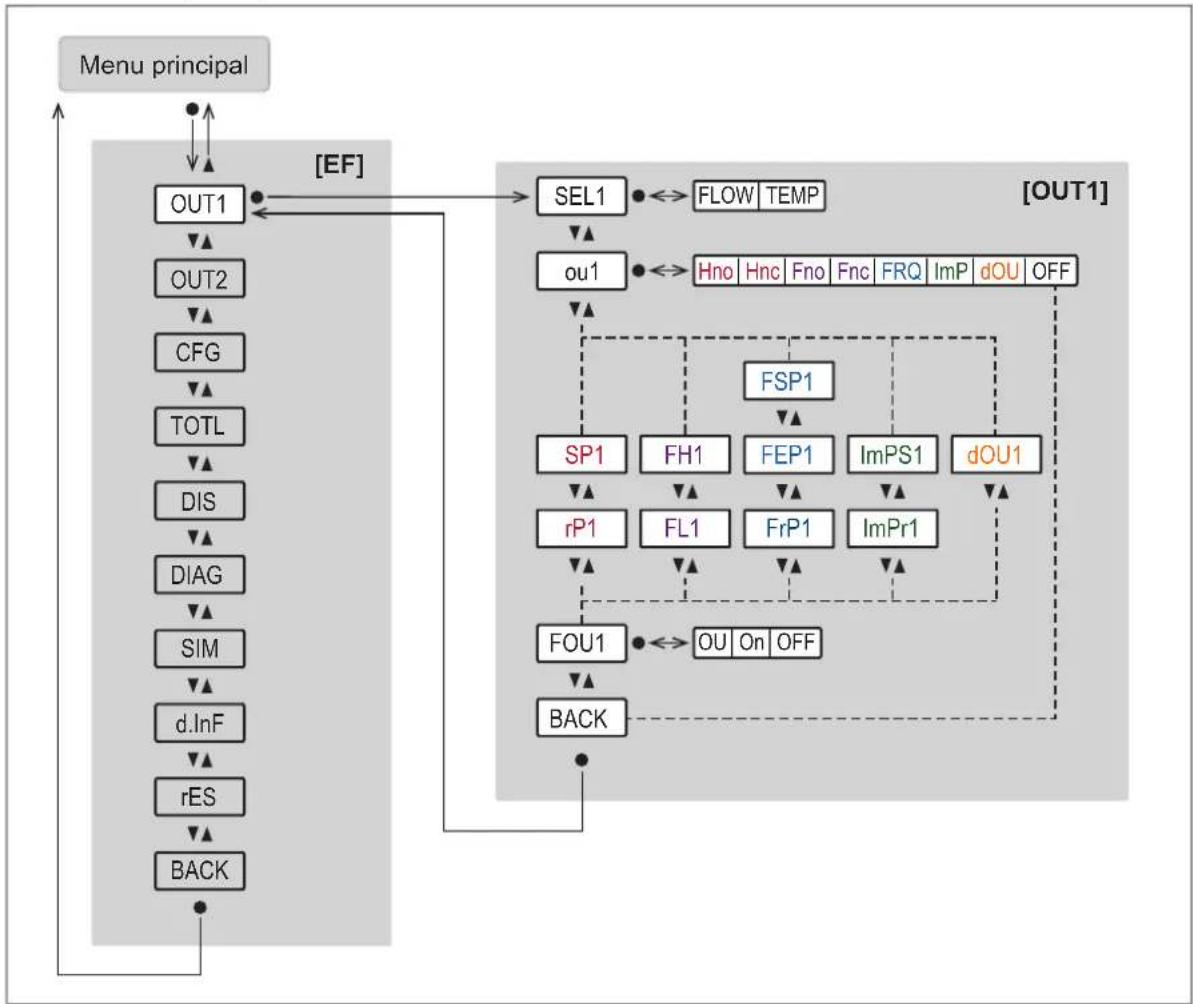

4.1 Options pour la sortie OUT1 7

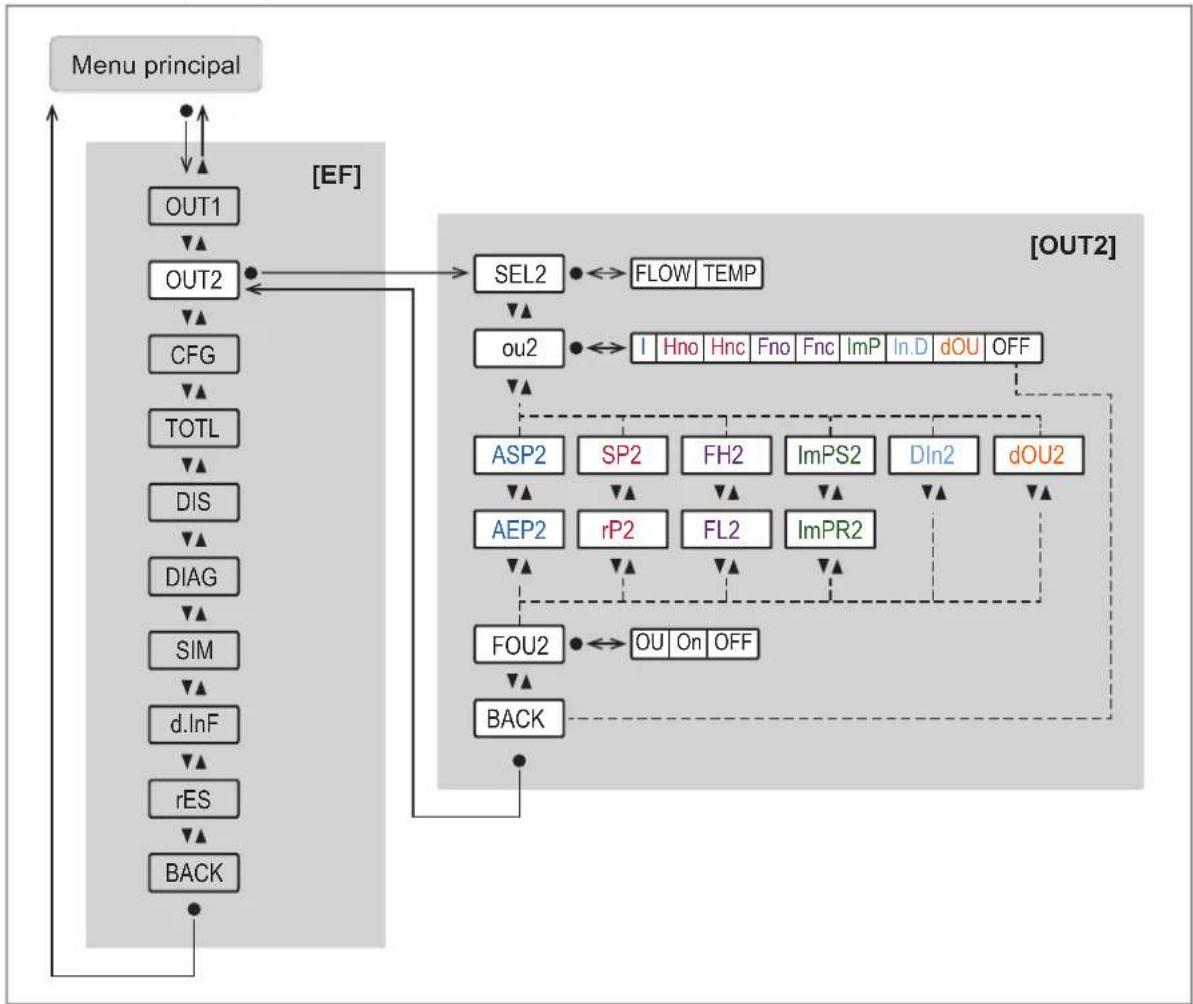

4.2 Options pour la sortie OUT2 7
4.3 IO-Link 8

5 Montage 9

5.1 Raccord process 9
5.1.1 Clamp 9
5.2 Perturbations 10
5.3 Position de montage 10

5.3.1 Position de montage recommandée 10
5.3.2 Position de montage deconseillée 11

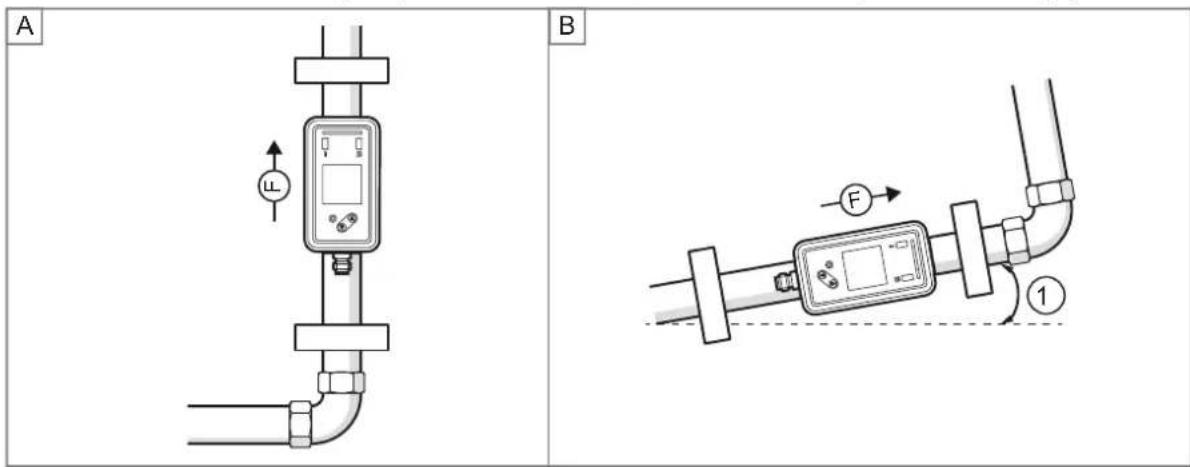

5.4 Pour applications aseptiques selon 3A 11

6 Raccordement electrique 13

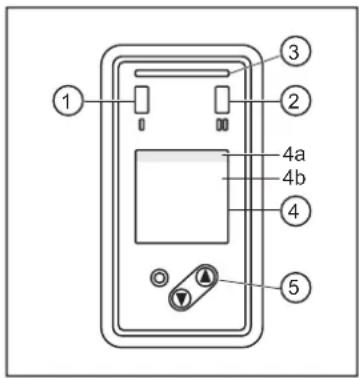

7 Elements de service et d'indication 15

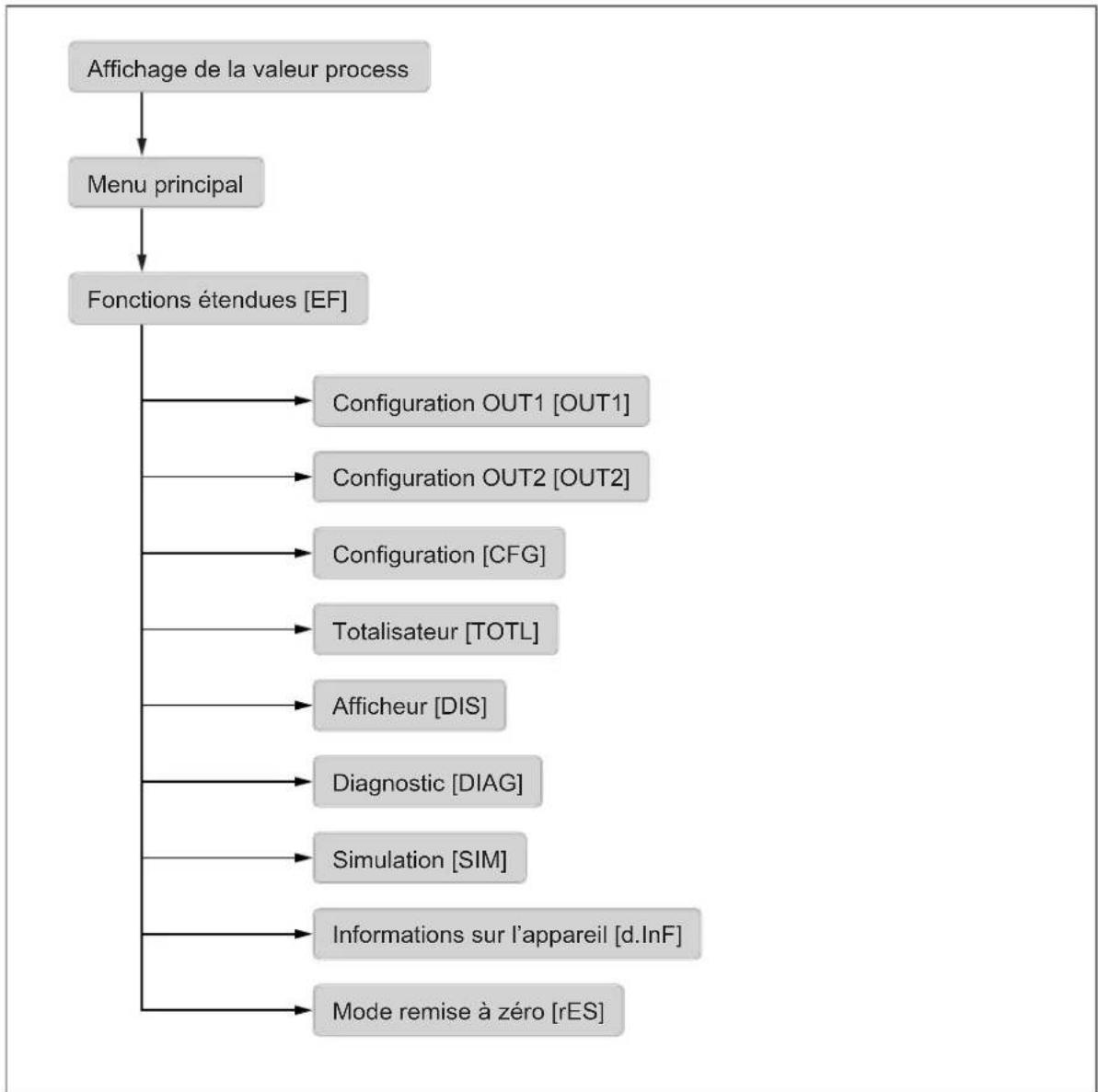

8 Menu. 16

Menu principal et sous-menus 16

9 Mise en service 26

9.1 Installation guidée par un assistant d'installation 26

10 Paramétrage 28

10.1 Paramétrage au moyen des boutons de l'appareil 28
10.2 Paramétrage via IO-Link 28
10.3 Configuration de sortie 29

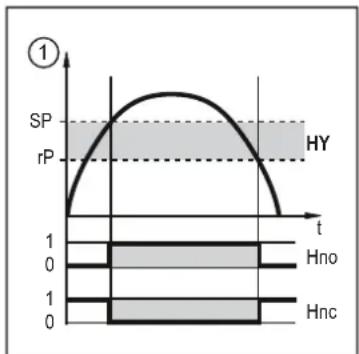

10.3.1 Signal de commutation pour la surveillance de valeur limite 29

10.3.2 Signal de commutation pour le diagnostic 31

10.3.2.1 Signal de commutation pour le sens du débit 31
10.3.2.2 Signal de commutation pour la qualite du signal 32

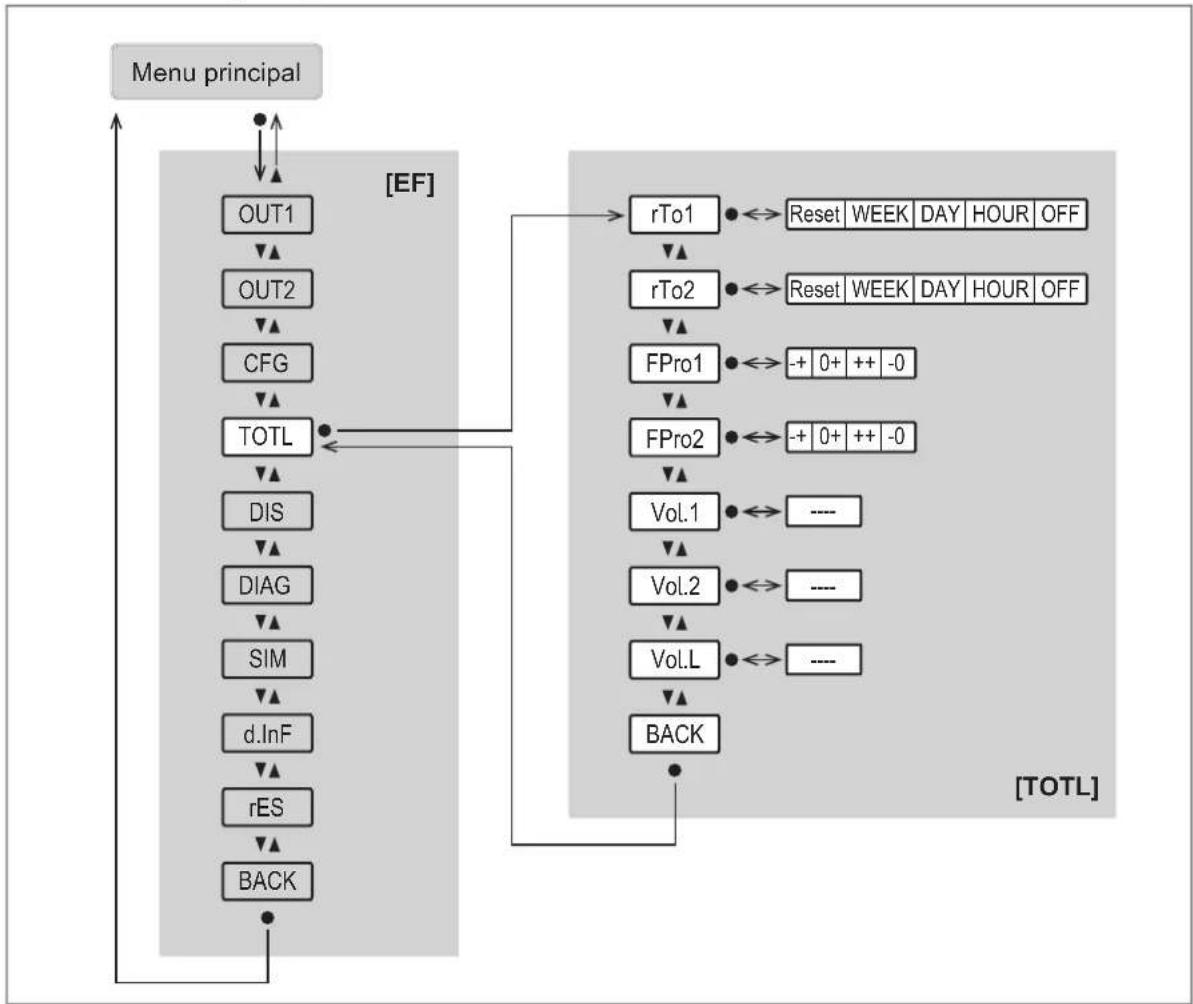

10.3.3 Surveillance du volume consommé (fonction totalisateur). 33

10.3.3.1 Signal de commutation du totalisateur 33
10.3.3.2 Signal d'impulsion du totalisateur 34

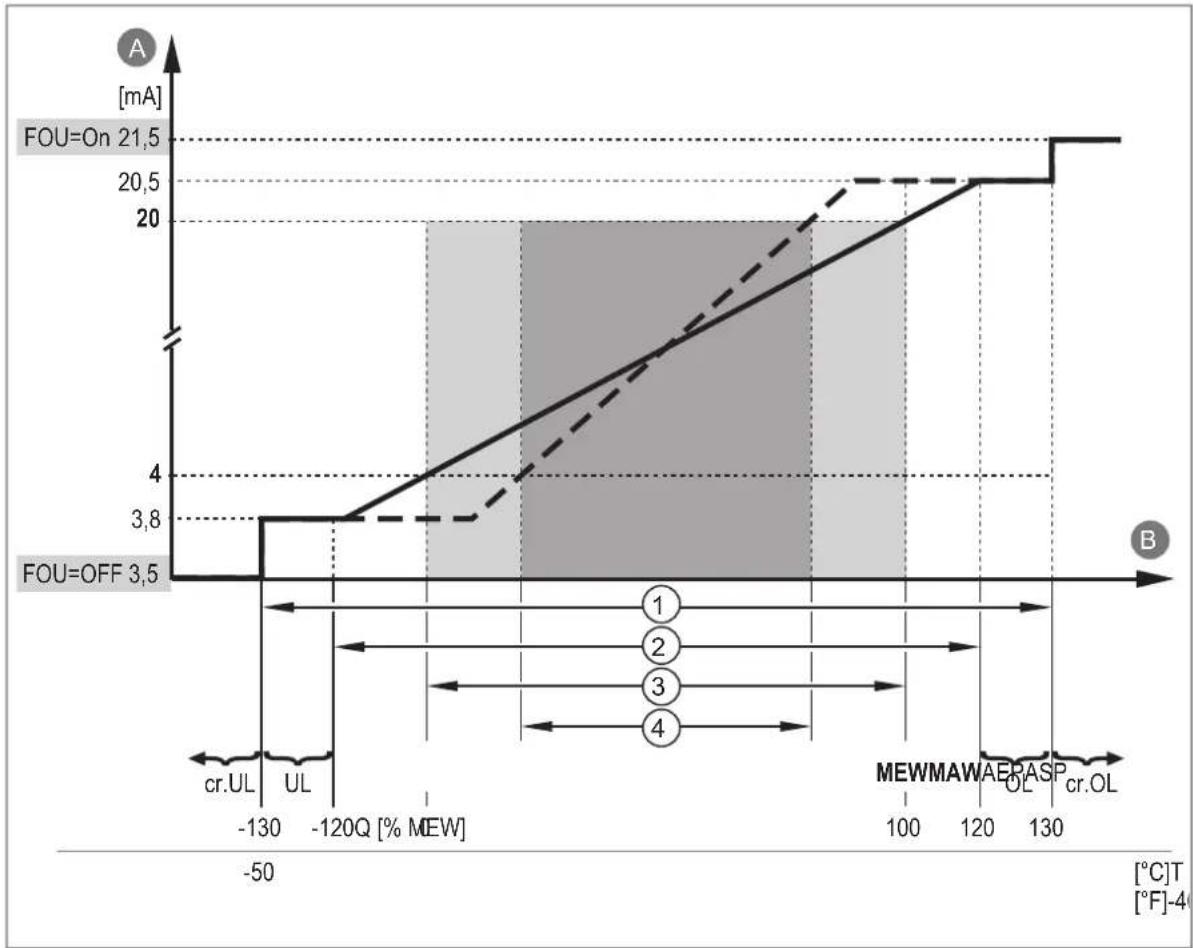

10.3.4 Signal analogue 35

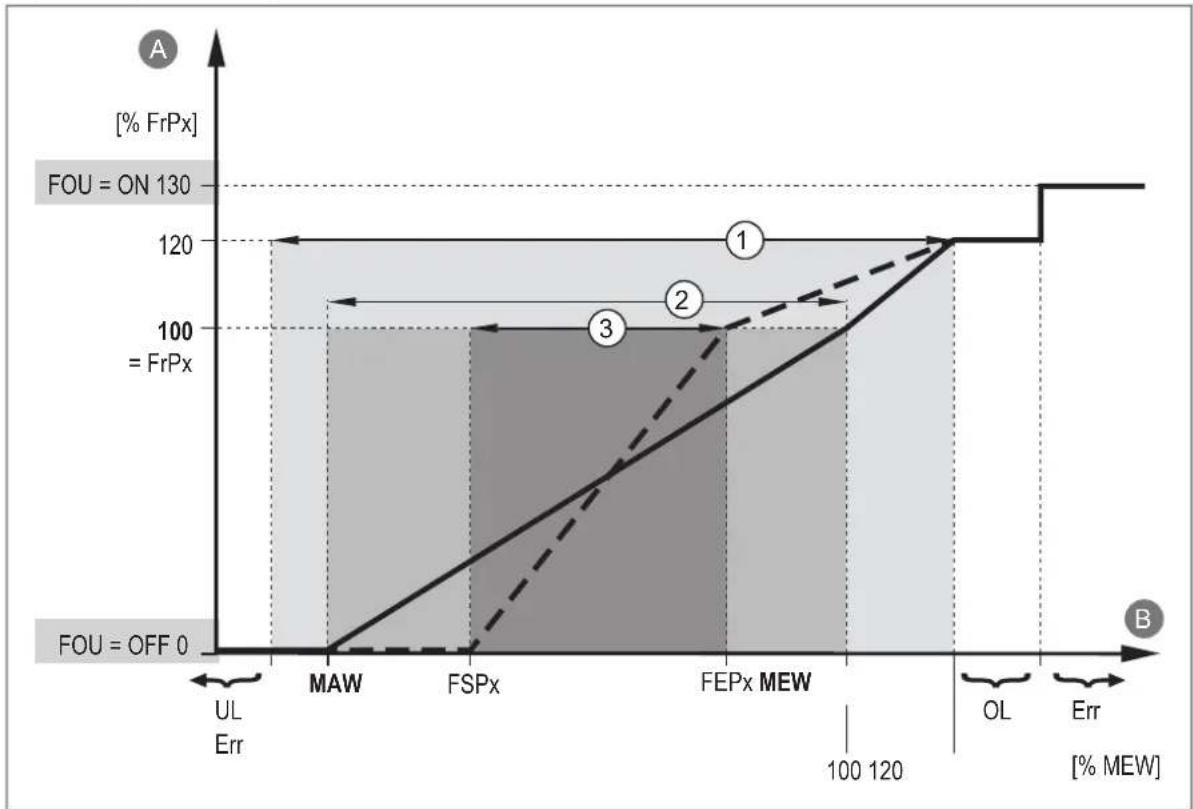

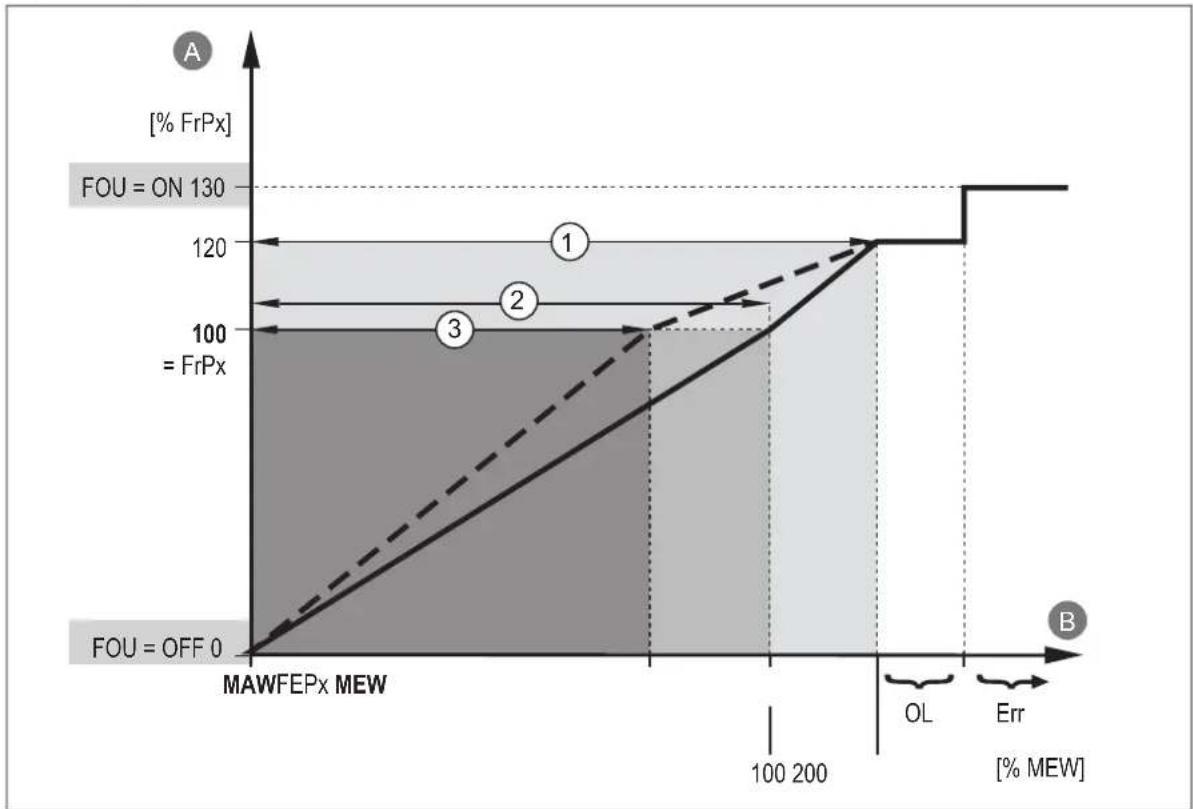

10.3.5 Signal fréquence 37

10.3.6 Comportement des sorties en cas de défaut 40
10.3.7 Sortie desactive 41

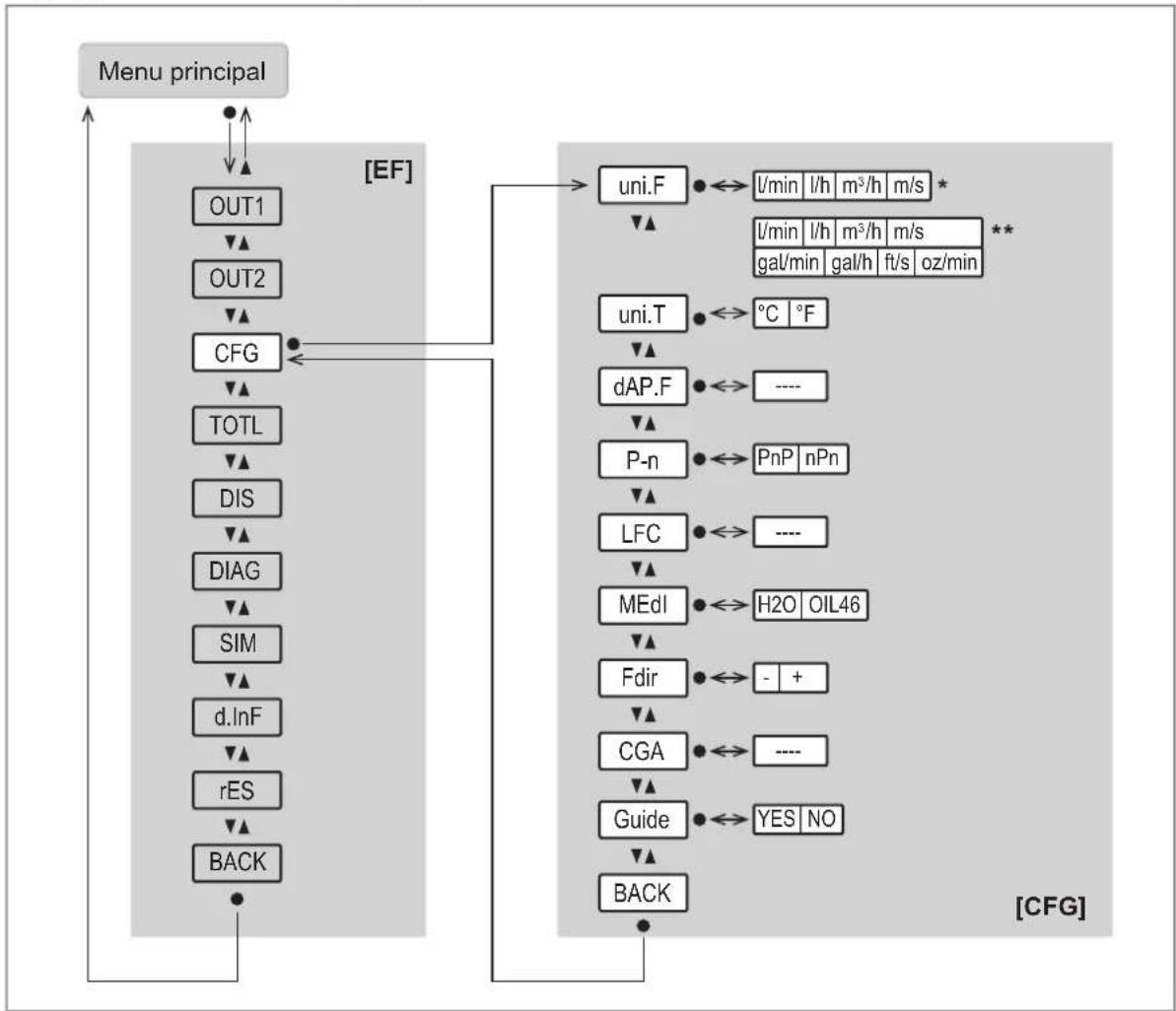

10.4 Configuration de l'application 41

10.4.1 Installation guidee 41
10.4.2 Unité de mesure standard 41

10.4.3 Valeur process pour OUT1 et OUT2 42
10.4.4 Amortissement 42

10.4.5 Polarité de sortie des sorties de commutation 43
10.4.6 Suppression de faibles débits 43

10.4.7 Fluide 43
10.4.8 Sens du débit 44

10.4.9 Calibrage 44
10.4.10 Remise à zéro du totalisateur 45

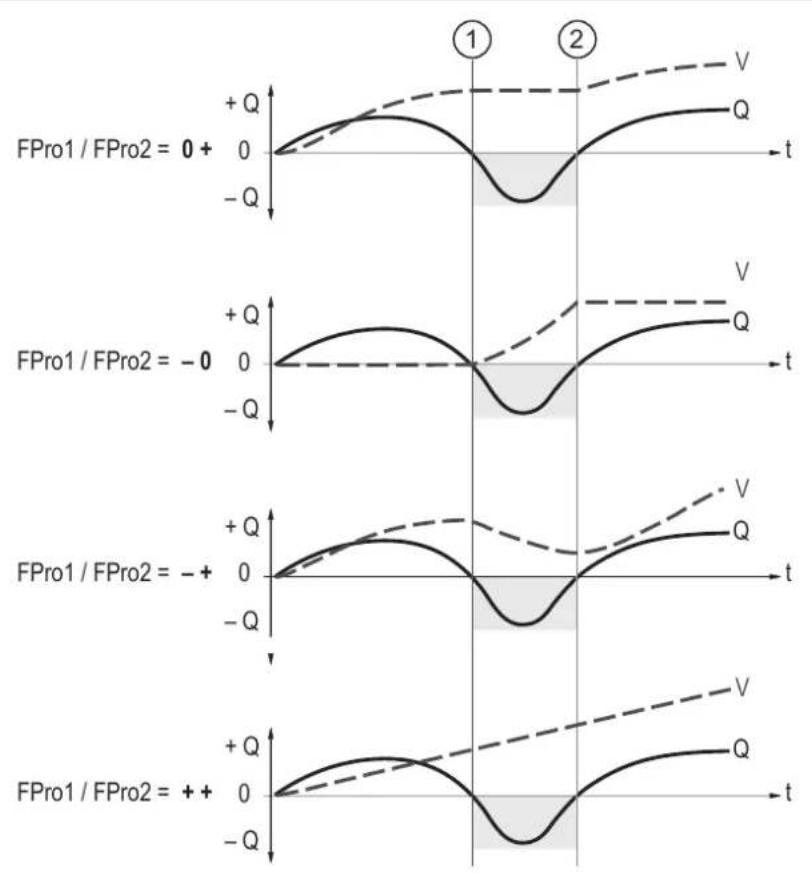

10.4.11 Type de comptage des totalisateurs 47
10.4.12 Verrouillage / déverrouillage 48
10.4.13 Remise à zéro de l'appareil (réinitialisation) 48

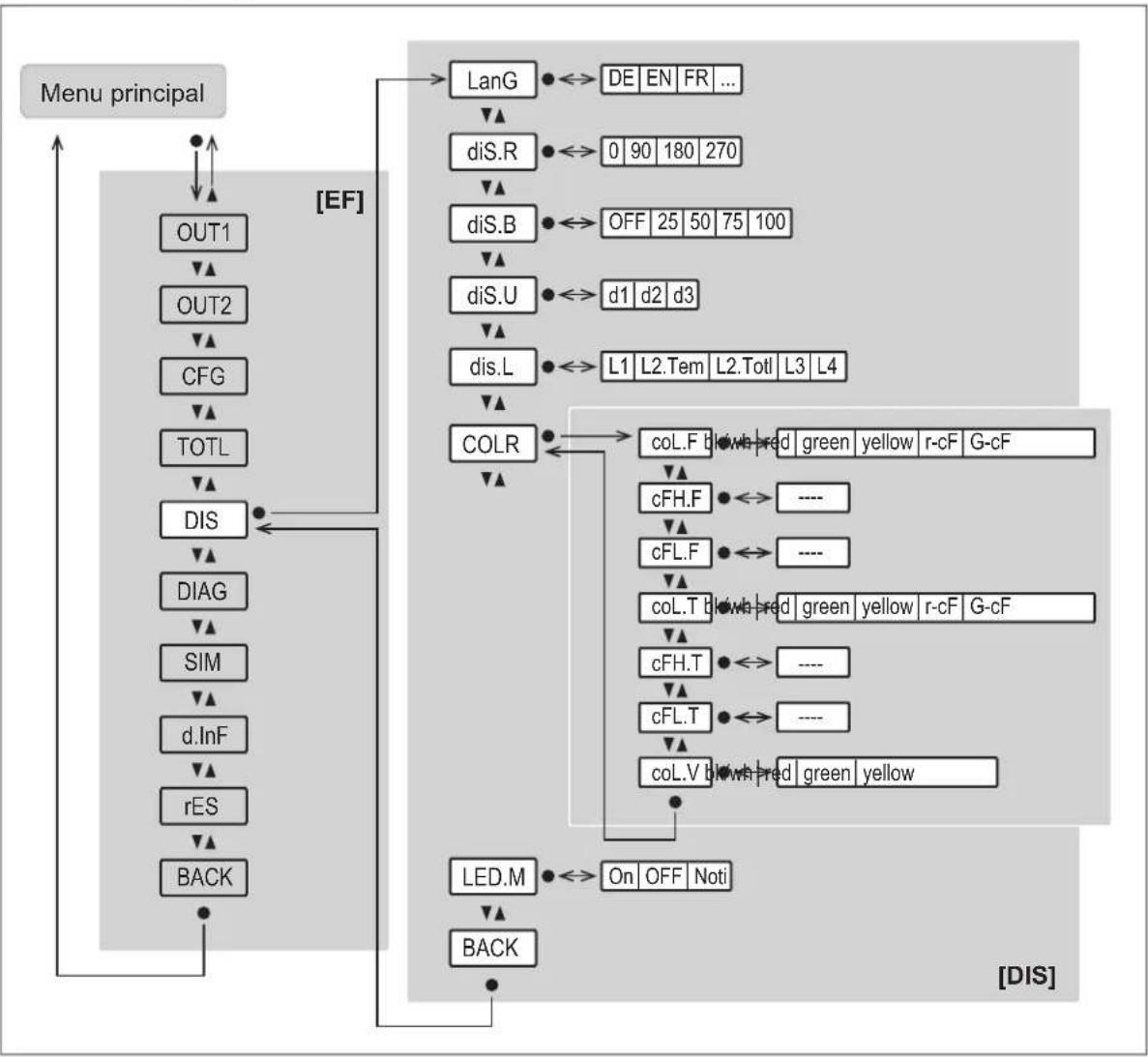

10.5 Afficheur 49

10.5.1 Langue de I'affichage 49

10.5.2 Rotation de I'afficheur 50
10.5.3 Luminosité de l'afficheur 50
10.5.4 Fréquence de rafraîchissement de l'affichage 51
10.5.5 Agencement de I'affichage 51
10.5.6 Réglage des couleurs de l'affichage 52

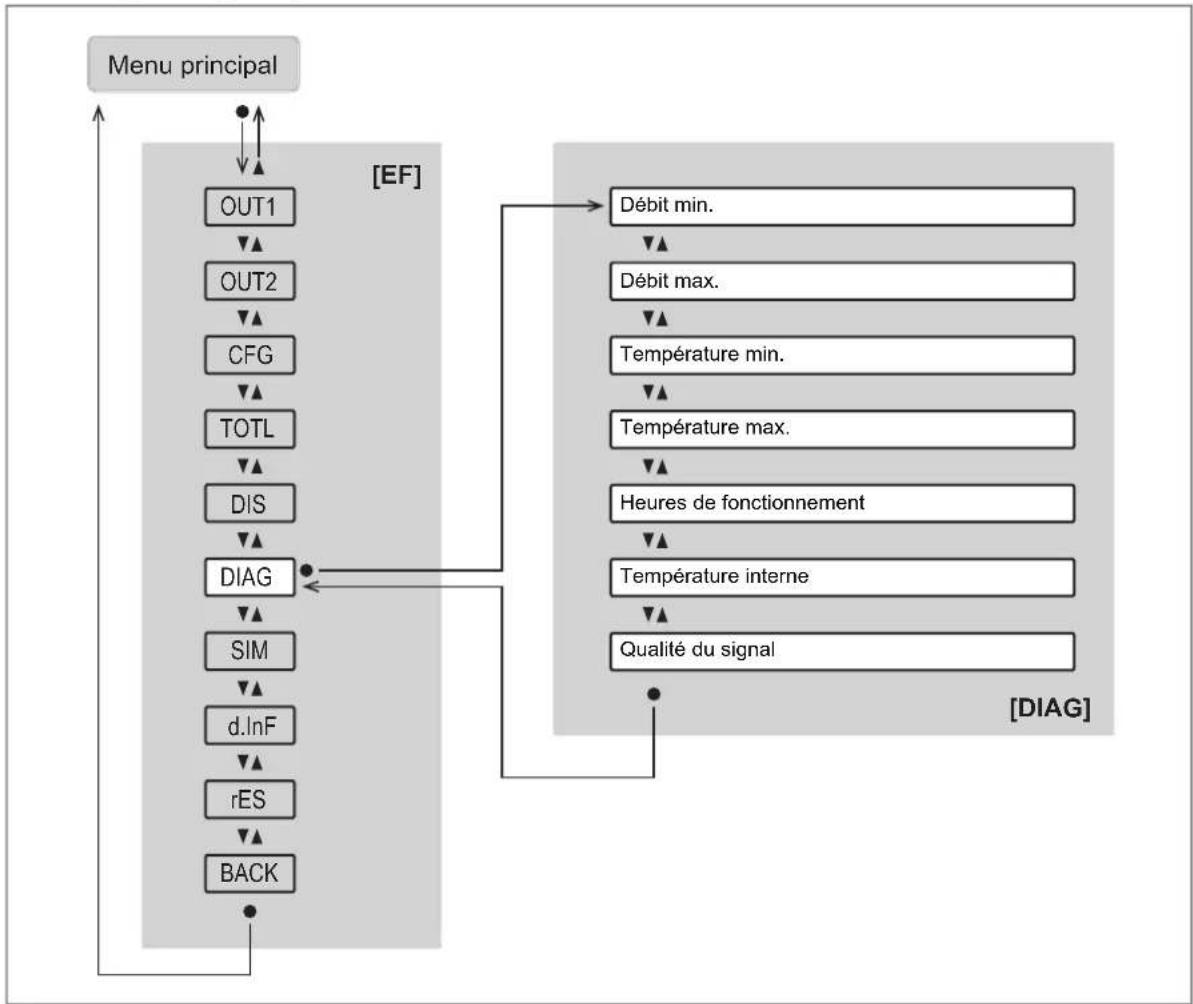

10.6 Fonctions de diagnostic 53

10.6.2 Mémoire 54
10.6.3 Compteur hora 55
10.6.4 Température interne 55
10.6.5 Qualite du signal 55
10.6.6 LED d'etat de fonctionnement 56
10.6.7 Simulation 56

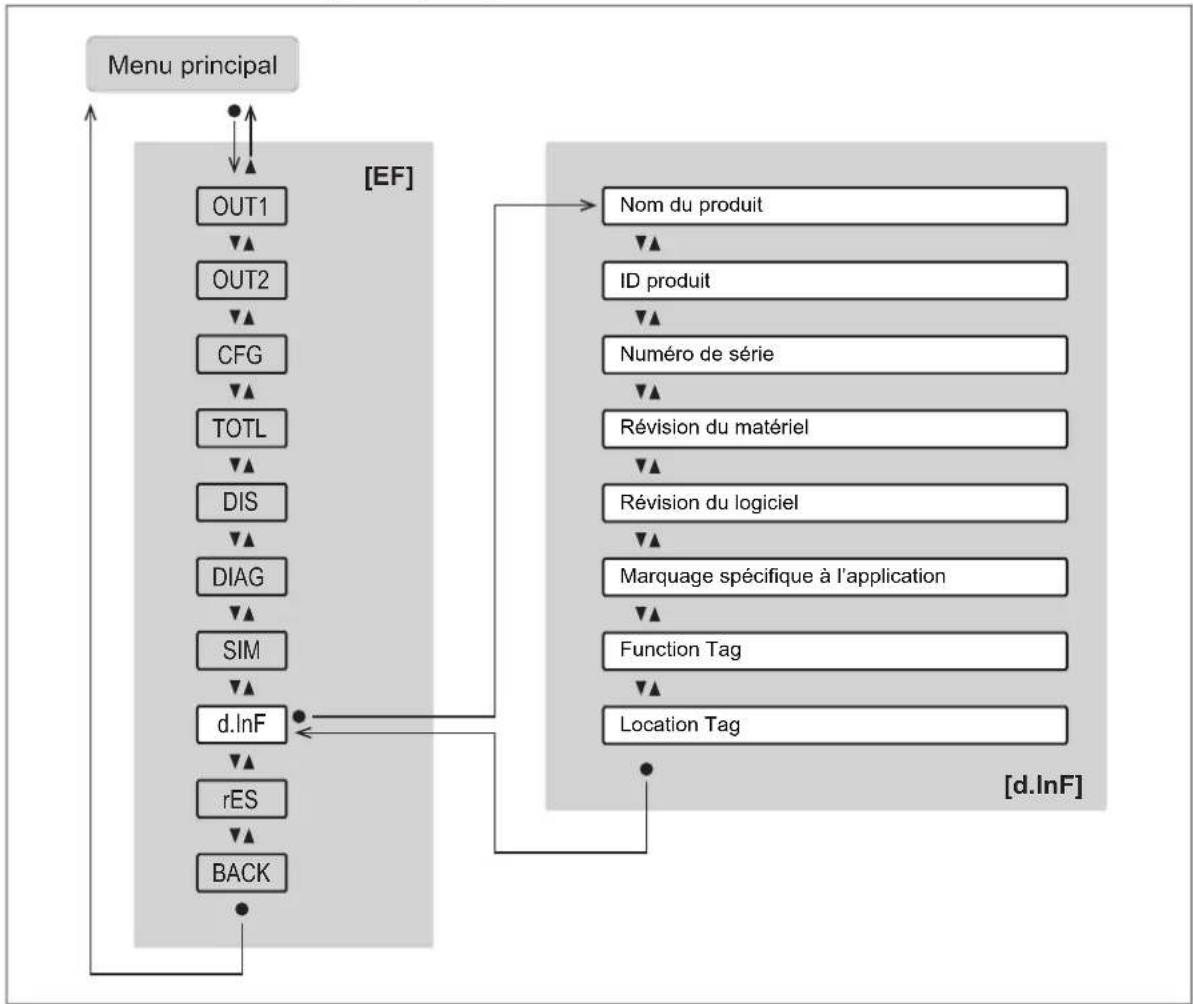

10.7.1 Informations sur l'appareil 57
10.7.2 Localisation optique 58

11 Fonctionnement 59

11.1 Affichage de la valeur process 59

12 Correction du defaulted 60

12.1 Messages d'alarme 60
12.2 Messages d'erreur 61

13 Maintenance, réparation et élimination 63
14 Reglages usine 64

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
Des blessures legères à modérées sont possibles si l'advertisement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels
Des dommages matériels sont possibles si I'avertissement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu ( Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages, matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace des apparéils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres processuels : vitesse de débit, débit volumique (débit/temps), totalisateur et température du fluide.

3.1 Applications

Fluides liquides presentant les propriétés suivantes :

• Fluides conducteurs à base d'eau ayant une teneur en eau de 90%
  Eau non conductrice
  Huiles très visqueuses (viscosité : 30 à 68 mm²/s à 40 °C / 30 à 68 cSt à 104 °F)
• Exemples d'huiles alimentaires :

-Huile d'olive vierge extra
-Huile de soja
-Huile de tournesol
-Huile demoutarde
-Huile de coco
-Huile demais
-Huile d'arachide

Directive relative aux équipements sous pression (DESP) :

Les apparèils correspondant à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2. Utilisation de fluides du groupe de fluides 1 sur demande.

4 Fonctions

• L'appareil détecte le débit selon le principe de mesure de la différence des temps de passage des ultrasons.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil affiche les valeurs process actuelles.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.

• L'appareil dispose de possibités étendues pour l'autodiagnostic.

• Surveillance du sens du débit

• Surveillance de la qualité du signal

• Affichage de messages d'ajretissement et d'erreur

• L'appareil indique toutes les options d'autodiagnostic par l'intermédiaire du signal de couleur d'une LED d'etat de fonctionnement. Les informations de diagnostic sont également fournies via les sorties et l'interface IO-Link.

• Un mode de simulation simplifie la mise en service du capteur.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour le diagnostic

Sens du débit
- Qualité du signal

• Signal de commutation du totalisateur
• Signal d'impulsion du totalisateur
• Signal fréquence débit
• Signal fréquence température
  IO-Link
• OFF (sortie commutée à haute impédance)

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal de commutation pour le diagnostic

Sens du débit

• Qualité du signal

• Signal de commutation du totalisateur

• Signal d'impulsion du totalisateur
• Signal analogue pour le débit
• Signal analogue temperature
• Entrée pour la remise à zéro externe d'un totalisateur
  OFF (sortie commutée à haute impédance)

4.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations generales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) with tous les paramétres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préRéglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile
  Raccordementelectrique standardisé
• maintenance à distance

5 Montage

ATTENTION

Avec des températures de fluide de plus de 50^ (122°F), certaines parties du boftier peuvent s'échauffer à plus de 65^ (149°F).

Risque de brûlures.
Protégé le boîtier contre le contact avec des matières inflammables et contre le contact non intentionnel.

INFORMATION IMPORTANTE

Terre fonctionnelle manquante en cas de montage dans un réseau de tuyaux non raccordés à la terre (par exemple tuyaux en plastique).

Fonction de fonctionnement déficiente.
- Mettre l'appareil à la terre. Colliers de mise à la terre pour le connecteur M12 disponibles comme accessoires, voir documentation.ifm.com.

Après le montage, des bulles d'air dans le système peuvent affecter la mesure.

Rincer le système après le montage pour le dégazer.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
Les règlements et dispositions relatifs à l'installation et le fonctionnement d'équipements sous pression doivent être respectés.

5.1 Raccord process

La série d'appareils SUHxxx dispose de raccords process aseptiques qui se trouvent directement sur l'appareil.

5.1.1 Clamp

Les appareils de type SUH2xx et SUH4xx disposent d'un raccord de serrage (Clamp) selon la norme DIN 32676 série C en tant que raccord process.

Pour le montage, il faut un joint d'étanchéité approprié, ainsi qu'un serrage articulé ou un serrage haute pression. Le joint d'étanchéité et le serrage ne sont pas fournis.

1: Serrage 2: Raccord Clamp du tube ou de l'adaptateur
3: Joint d'étanchéité 4: Raccord Clamp du capteur

Si nécessaire, insérer le raccord Clamp dans le tube.

Insérer les joints d'étanchéité et fixer l'appareil à l'aide d'un serrage. Respecter le sens du début (→ Sens du début 44).

Eviter que les bords du capteur et du tube soient mal alignés, car cela peut avoir un effet sur le profil d'écoulement et la précision de la mesure ( figure).
Respecter les indications relatives aux standards applicables aux tubes ( documentation.ifm.com).

Fig. 2: Eviter un mauvais alignment dans le raccord process

5.2 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblablesaffectent le fonctionnement de I'appareil.

Respecter des distances entre le capteur et les perturbations.

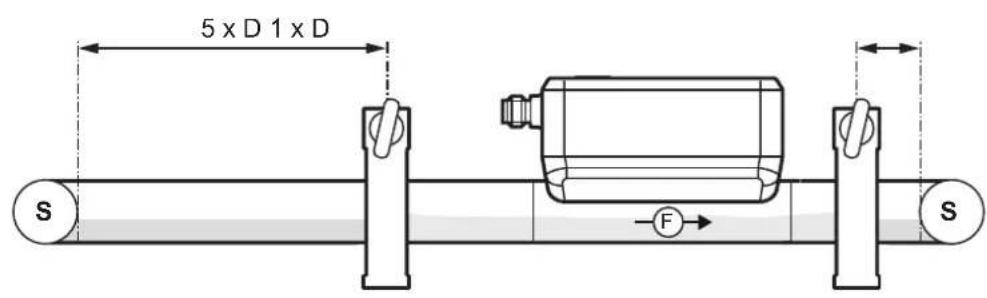

Fig. 3: Perturbations

D:Diametre extérieur du tuyau
S: Perturbations

5.3 Position de montage

5.3.1 Position de montage recommandee

Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
Montage devant ou dans un tuyau montant.

Si des bulles d'air peuvent se former dans le système de tuyaux :

En cas d'installation horizontal, monter le captein sur le cote du tuyau (A).

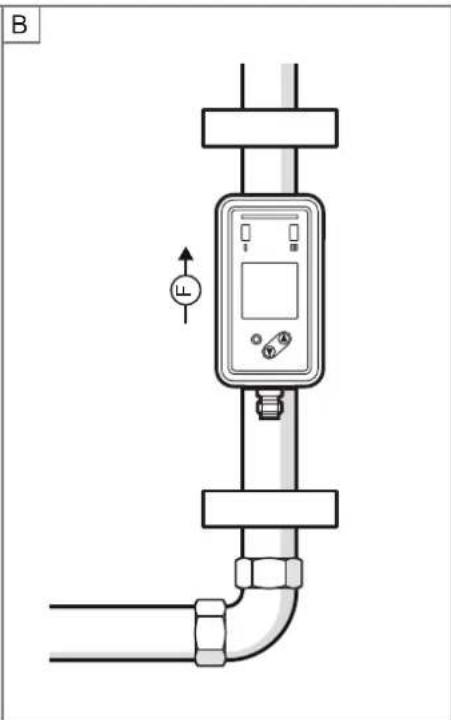

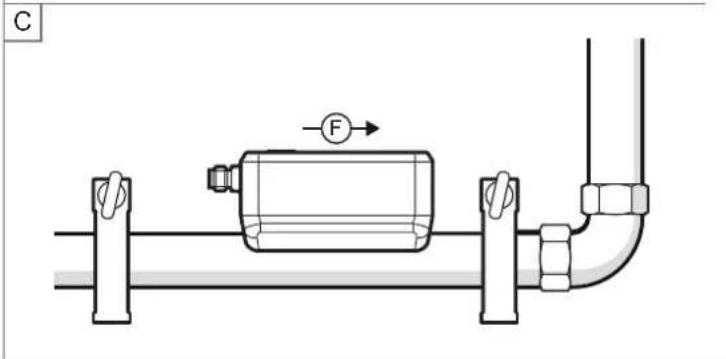

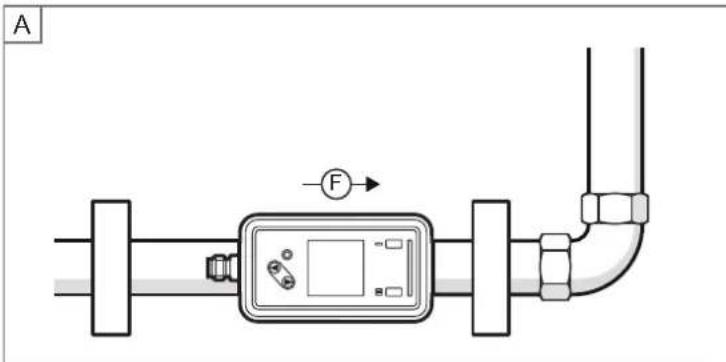

Fig. 4: Position de montage recommandede

F: Sens du débit
A: Installation horizontal, afficheur sur le cote du tuyau.
B: Installation horizontal, afficheur sur le dessus du tuyau.
C:Installation verticale.

L'appareil peut être monté independament de la position si les éléments suivants sont assures :

• Pas de risques de formation de bulles d'air dans le réseau de tuyaux.
• Les tuyaux sont toujours entiement replis.

5.3.2 Position de montage déconseillée

• Directement avant un tuyau descendant.
• Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

5.4 Pour applications aseptiques selon 3A

Si le capteur est correctement installé, il est approprié pour le NEP (nettoyage en place).

• Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique.

L'utilisation n'est pas possible dans des installations qui doivent satisfaire aux critères du point E9.2 / 63-04 de la norme 3A, 63-04.

Observer les reglementations pour le nettoyage et la maintenance en cas d'utilisation selon 3A.

S'assurer d'une intégration de l'appareil dans l'installation selon 3A.
Utiliser uniquement des raccords process avec homologation 3A et marqués avec le symbole 3A ( Accessoires sur www.ifm.com).
Fixer les capteurs Clamp a l'aide d'un serrage (Clamp).
Utiliser une installation auto-vidant.
Pour que le fluide puisse s'écouler de l'adaptateur process, monter l'appareil dans la position de montage suivante :

• Montage vertical dans un tuyau montant (A).

-ou
- Position horizontally avec légère pente de telle sorte que le fluide ne soit pas immobilisé (B).

Fig. 5: Raccord process selon 3A

Type Pente minimale	① (DIN 32676 série C)
DN 25 10°
DN 50 12°

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre l'installation hors tension.
Raccorder l'appareil comme suit :

Fig. 6: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) · Signal de commutation pour le débit · Signal de commutation température · Signal de commutation pour le diagnostic · Signal de commutation du totalisateur · Signal d'impulsion du totalisateur · Signal fréquence débit · Signal fréquence température · IO-Link · OFF (sortie commutée à haute impédance)
2 (OUT2/InD) · Signal de commutation pour le débit · Signal de commutation température · Signal de commutation pour le diagnostic · Signal de commutation du totalisateur · Signal d'impulsion du totalisateur · Signal analogique pour le débit · Signal analogique température · Entrée pour la remise à zéro externe d'un totalisateur · OFF (sortie commutée à haute impédance)

Fig. 7: Exemples de circuits

1:2x commutation positive
2:2x commutation negative
3:1x commutation positive / 1 x analogue
4:1x commutation négative / 1 x analogue

7 Eléments de service et d'indication

Fig. 8: Éléments de service et d'indication

1:LED d'etat de commutation pour OUT1 (allumée en jaune si la sortie 1 est commutée).
2:LED d'etat de commutation pour OUT2 (allumée en jaune si la sortie 2 est commutée).
3:LED d'etat de fonctionnement (verte / bleue / rouge) Voir également : LED d'etat de fonctionnement ( 56).
4: Afficheur TFT
Voir également : Agencement de l'affichage (→ 51).
4a : Ligne de titre
4b : Ligne des valeurs process
5: Boutons de seLECTION des visualisations et de paramétrage.

Si l'appareil mesure une température interne elevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil >64^ : la luminosité est réduite à 25% .

Température interne de l'appareil ≥ 90^ : l'afficheur est désactivé.

8 Menu

Les figures de menu indiquent les paramètres pouvant être régés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Fig. 9: Aperçu du menu

8.1 Menu principal et sous-menus

Les paramètres affichés changent si le réglage usine est modifié. Les écans de menu ci-après représentent le maximum des paramètres disponibles.

Menu principal :

Paramètre Explication
SPx Seuil de commutation	pour la sortie de commutation OUTx
rPx Seuil de déclenchement	pour la sortie de commutation OUTx

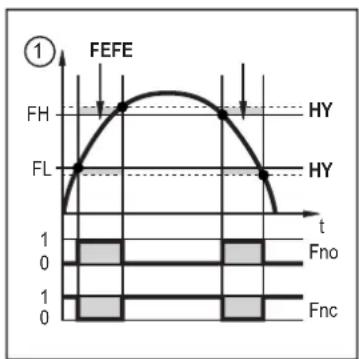

FHx Valeur limite supérieure	e pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure	pour le signal de commutation OUTx avec fonction fenêtre
ImPSx Valeur d'impulsions	(= valeur de début pour lequel 1 impulsion est fournie)
ImPRx Fonction totalisateur	: Signal d'impulsion (ImPR = OUI) ou signal de commutation (ImPR = NON)
FSP1 Point de départ fréquence	ence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence	pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglée sous FrP1 est fourni.
FrP1 Signal fréquence qui	est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.
ASP2 Valeur minimum analogique	ogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4 mA.
AEP2 Valeur maximum analogique	ogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA.
DIn2 Remise à zéro du total	alisateur par un signal externe

Menu sortie 1 [OUT1]:

Paramètre Explication
SEL1 Valeur process pour	la sortie OUT1
ou1 Fonction de sortie pour	la sortie OUT1
SP1 Seuil d'enclenchement	pour la sortie de commutation OUT1 avec fonction hystérésis
rP1 Seuil de déclenchement	pour la sortie de commutation OUT1 avec fonction hystérésis
FH1 Valeur limite supérieure	e pour le signal de commutation OUT1 avec fonction fenêtre
FL1 Valeur limite inférieure	pour le signal de commutation OUT1 avec fonction fenêtre
FSP1 Point de départ fréquence	ence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence	pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglée sous FrP1 est fourni.
FrP1 Signal fréquence qui	est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.
ImPS1 Valeur d'impulsions	(= valeur de début pour lequel 1 impulsion est fournie à chaque fois)
ImPR1 Fonction totalisateur	: Signal d'impulsion (ImPR1 = OUI) ou signal de commutation (ImPR1 = NON)
dOUx Signal de commutati	on pour le diagnostic : sens du début (Fdir) ou qualité du signal (Sig.Q)
FOU1 Comportement de la	sortie OUT1 en cas de défaut

Menu sortie 2 [OUT2]:

Paramètre Explication
SEL2 Valeur process pour	la sortie OUT2
ou2 Fonction de sortie pour	la sortie OUT2
ASP2 Valeur minimum ananalogique pour OUT2 = valeur process à laquelle le signal de sortie est de 4mA.
AEP2 Valeur maximum analogique pour OUT2 = valeur process à laquelle le signal de sortie est de 20 mA.
SP2 Seuil de commutation	pour la sortie de commutation OUT2 avec fonction hystérisis
rP2 Seuil de déclenchement	pour la sortie de commutation OUT2 avec fonction hystérisis
FH2 Valeur limite supérieure	pe pour le signal de commutation OUT2 avec fonction fenêtre
FL2 Valeur limite inférieure	pour le signal de commutation OUT2 avec fonction fenêtre
lmPS2 Valeur d'impulsions	(= valeur de début pour lequel 1 impulsion est fournie)
lmPR2 Fonction totalisateur : Signal d'impulsion (lmPR2 = OUI) ou signal de commutation (lmPR2 = NON)
Dln2 Remise à zéro du total	alisateur par un signal externe
dOUx Signal de commutati	on pour le diagnostic : sens du début (Fdir) ou qualité du signal (Sig.Q)
FOU2 Comportement de la	sortie OUT2 en cas de défaut

Réglages de base du menu [CFG]:

Fig. 10: Types d'appareils SUxxx0; *Types d'appareils SUxxx1

Paramètre Explication
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
dAP.F Constante d'amortissement en secondes pour le débit (63% temps de montée τ)
P-n Polarité de sortie des sorties de commutation
LFC Suppression de faibles débits (= valeur de débit en dessous de laquelle le débit est considéré comme nul)
MEdi Sélection du milieu à détecter
Fdir Sens du débit
CGA Facteur de calibrage en % pour adapter la courbe des valeurs mesurées à l'application
Guide Activation de l'installation aidée (assistant)

Menu totalisateur [TOTL]:

Paramètre Explication
rTox Réglage de la remise	à zéro du totalisateur (manuel ou temporisé)
FProx Type de comptage ou totalisateur: prise en compte du sens du débit
Vol.x Valeur actuelle du coo	mpteur pour le totalisateur Vol.x
Vol.L Valeur actuelle du coo	mpteur pour le totalisateur Vol.L sur toute la durée de fonctionnement

Menu afficheur [DIS]:

Paramètre Explication
LanG Sélection de la langue	e d'affichage
diS.R Orientation de l'afficheur
diS.B Luminosité de l'affichage
diS.U Fréquence de rafraïch	hissement de l'affichage
diS.L Valeur de process par défaut de l'affichage
COLR Passage au sous-m	enu COLR (réglages des couleurs)
col.F couleur des caractères	s pour le débit
cFH.F Valeur limite supérieure	ure pour le changement de couleur (débit).
cFL.F Valeur limite inférieure	re pour le changement de couleur (débit).
col.T Couleur des caractères	es pour la température
cFH.T Valeur limite supérieure	ure pour le changement de couleur (température).
cFL.T Valeur limite inférieure	re pour le changement de couleur (température).
col.V Couleur des caractères	es pour l'affichage du totalisateur
LED.M Réglage de la LED	d'état de fonctionnement

Menu diagnostic [DIAG]:

Menu simulation [SIM] et réinitialiser l'appareil [rES]:

Paramètre Explication
S.FLW Valeur de début simulée en mode simulation
S.TMP Valeur de températuration simulée en mode simulation
S.Tim Durée de la simulatioion en minutes
S.On Démarrer le mode de simulation
APPL Réinitialisation de l'application (remise à zéro des réglages de paramètres spécifique à l'application)
BtB Remise à zéro back to box (rétablir les réglages usine)

Menu informations sur l'appareil [d.InF]:

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passse au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

Pendant la temporisation de démarriage, les sorties sont commutées selon la programmation :

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• ACTIVE pour la détéction du sens (dir.F)
• INACTIVE pour la sortie fréquence (FRQ)
• INACTIVE pour la surveillance du volume consommé (ImP)
• 20mA pour la sortie analogue (I)

9.1 Installation guidée par un assistant d'installation

Lors de la première mise en service de l'appareil ou après une remise à zéro back to box, il est demandé sur l'afficheur lors du passage de l'affichage des valeurs process au menu principal si une installation guidée est souhaitée.

Choisir entre [Oui] et [Non].
Si [Oui] est selectionné, des paramètres, questions et demandes d'action apparaissent successivement. Les boutons [] et [] permettent deCHOISIR entre les possibiltés de selection, le bouton [] sert à confirmer la selection.
Si [Non] est selectionné, le menu principal apparait et le capteur fonctionne avec les réglages usine. Si nécessaire, modifier les réglages des paramétres, voir le chapitre Paramétrage.

L'installation guidée peut être à nouveau appelée à tout moment via le paramètre [EF] > [CFG] > [Guide].

Lors de l'installation guidée, les possibilités de réglage ci-après sont successivementprésentées :

1. [diS.R]: Orientation de l'affichage
2. [LanG]: Langue de l'affichage
3. [MEdl] : Sélection du fluide
4. [Fdir]: Sens du débit

5.Sortie OUT1:

• [SEL1]: Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal).
• [uni.T] / [uni.F]: Unité de mesure par défaut
• [ou1] : Signal de commutation (Hno, Hnc, Fno, Fnc), signal d'impulsion/signal de commutation du totalisateur, signal de fréquence
• Configuration des paramétres correspondant à la fonction sélectionnée pour [ou1] : Valeurs limites pour le signal de commutation : SP1, rP1, FH1, FL1 Valeur d'impulsions pour le totalisateur : ImPS Seuil d'enclenchement et remise à zéro pour le totalisateur : ImPS1, rTo1 Valeurs limites pour le signal de fréquence : FSP1 (uniquement pour la température), FEP1, FrP1
• [FOU1]: Comportement de la sortie en cas de défaut

6.Sortie OUT2:

• [SEL2] : Valeur process (débit ou température) ou diagnostic (sens du débit ou qualité du signal).

• [uni.T] / [uni.F]: Unité de mesure par défaut

• [ou2] : Signal de commutation (Hno, Hnc, Fno, Fnc), signal d'impulsion/signal de commutation du totalisateur, signal analogique
• Configuration des paramètres correspondant à la fonction sélectionnée pour [ou2]:

Valeurs limites pour le signal de commutation : SP2, rP2, FH2, FL2

Valeur d'impulsions pour le totalisateur: ImPS2

Seuil d'enclenchement et remise à zéro pour le totalisateur : ImPS2, rTo2

Valeurs limites pour le signal analogue : ASP2, AEP2

• [FOU2]: Comportement de la sortie en cas de défaut

• [diS.L] : Agencement de l'affichage

Après le message indiquant que l'installation guidée est terminée, il est demandé si la mesure doit commencer.

Choisir entre [Oui] ou [Non] ou [Informations sur l'appareil].
Si [Oui] est selectionné, la procédure d'installation se termine et l'appareil passé à l'affichage des valeurs process.
Si [Non] est selectionné, les paramètres pour le sens du débit, OUT1/OUT2 et l'agencement de l'affichage (étapes 3 à 6) peuvent à nouveau être modifiés ou bien l'installation guidée peut être à nouveau entiennent exécutée via la commande [Redémarrer].
Si [Informations sur l'appareil] est selectionné, l'appareil affiche la configuration de l'appareil précédément régée.

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50^ (122°F), certaines parties du boftier peuvent s'échauffer à plus de 65^ (149°F).

Risque de brûlures
Ne pas toucher l'appareil avec les mains.
Le cas échéant, utiliser un objet auxiliaire émousse pour effectuer des réglages sur l'appareil.

Objectif Action
Passage de l'affichage des valeurs process au menu principal [ • ]
Passage à un sous-menu Naviguer avec [▼] jusqu'àu sous-me-	nu, par exemple [EF], puis [ • ]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [ • ]
Changement de la valeur de paramètre [▲] ou [▼]
Validation du paramètre régle [ • ]
Quitter le réglage de paramètre sans sauvégarde [▲] + [▼]
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼] - ou - Naviguer avec [▲] ou [▼] jusqu'à [Re-tour], puis [ • ]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

Lors du premier passage de l'affichage des valeurs process au menu principal ou après la remise à zéro de l'appareil, l'installation guidée est automatiquement proposée sur l'afficheur. Il est demandé à l'utilisateur s'il souhaite une installation guidée.

Voir également : Installation guidée par un assistant d'installation.

10.2 Paramétrage via IO-Link

Conditions pour le paramétrage via l'interface IO-Link :

Un logiciel de paramétrage approprié, par ex. ifm moneo|configure

√ L'Input Output Device Description (IODD) pour l'appareil, voir documentation.ifm.com
Un maitre IO-Link
Raccorder le maître IO-Link à un logiciel de paramétrage.
Régler le port du maître sur le mode de fonctionnement IO-Link.
Raccorder l'appareil à un port libre du maître IO-Link.
L'appareilonne en mode IO-Link.
Modifier le paramétrage dans le logiciel.
Ecrire les réglages de paramètre sur l'appareil.

Conseils pour le paramétrage Manuel du logiciel de paramétrage

10.3 Configuration de sortie

Ce chapitre déscrit les options de selection pour les signaux de sortie sur OUT1 et OUT2.

10.3.1 Signal de commutation pour la surveillance de valeur limite

Un signal de commutation peut etre fournir pour la surveillance des valeurs process. OUTx change son etat de commutation si les seuils de commutation reglés sont depassés ou ne sont pas atteints. Fonction hysteresis ou fenetre peut etre selectionnee.

Fonction hysteresis :

1:Valeur process

t:Temps

SP:Seuil d'enclenchement

rP:Seuil de déclenchement

HY:Hysteresis

Hno : Fonction hysteresis, normalement ouvert (normally open)

Hnc : Fonction hysteresis, normalement fermé (normally closed)

Fig. 11: Fonction hysteresis

Lors du réglage de la fonction hysteresis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur de rP doit être inférieure à celle de SP L'écart entre SP et rP est d'au moins 0,5 % de la valeur finale de l'étendue de mesure (= hysteresis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement; l'écart resteinchangé.

Fonction fenetre :

1:Valeur process

t:Temps

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY:Hysteresis

FE: Fenetre

Fno : Fonction fenetre, normalement ouvert (normally open)

Fnc : Fonction fenetre, normalement fermé (normally closed)

Fig. 12: Fonction fenêtre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. L'écart entre FH et FL est d'au moins 0,5 % de la valeur finale de l'etendue de mesure. FH et FL ont une hysteresis fixe de 0,25 % de la valeur finale de l'etendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.
Sélectionner [SELx] et régler la valeur process : [FLOW] ou [TEMP].

Fonction hysteresis :

Sélectionner [ou] et régler le signal de commutation : [Hno] ou [Hnc].
Selectionner [SPx] et regler la valeur mesurée à laquelle la sortie commute.
Selectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenetre :

Sélectionner [ou] et régler le signal de commutation : [Fno] ou [Fnc].
Selectionner [FHx] et régler la valeur limite supérieure de la fenetre.
Selectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

Le paramétrage pour [SP], [rP], [FH] et [FL] peut ultérieurement être modifié directement dans le menu principal.

10.3.1.2 Paramétrage via IO-Link : signal de commutation

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].

Ouvrir le menu [Paramètres] > [Configuration de sortie].
Sélectionner [SELx] et régler la valeur process : [FLOW] ou [TEMP].

Fonction hysteresis :

Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
Appeler [Paramètres] > [Sortie TOR x].
Appeler [Débit] ou [température].
Sélectionner [SPx (FHx) - FLOW] ou [SPx (FHx) - TEMP] et régler la valeur mesurée à laquelle la sortie est activée.

Sélectionner [rPx (FLx) - FLOW] ou [rPx (FLx) - TEMP] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenetre :

Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
Appeler [Paramètres] > [Sortie TOR x].
Appeler [Débit] ou [température].
Sélectionner [SPx (FHx) - FLOW] ou [SPx (FHx) - TEMP] et régler la valeur limite supérieure pour le signal de commutation.
Sélectionner [rPx (FLx) - FLOW] ou [rPx (FLx) - TEMP] et régler la valeur limite inférieure pour le signal de commutation.

10.3.2 Signal de commutation pour le diagnostic

L'appareil dispose d'une fonction de diagnostic intégrée. Lors de l'utilisation de la fonction de diagnostic, la sortie est utilisé exclusivement pour les tâches de messages de diagnostic, qu'elle fournit via un signal de commutation.

En fonctionnement normal, le signal de commutation est activé (normally closed) et la LED d'etat est allumée en jaune.

Si l'appareil détecte un cas de diagnostic, la sortie est désactivée et la LED d'état de commutation s'éteint.

Les cas de diagnostic complrennet :

Inversion du sens du début ( Signal de commutation pour le sens du début 31)
- Faible qualité du signal / Pas de signal (→ Signal de commutation pour la qualité du signal 32)

10.3.2.1 Signal de commutation pour le sens du débit

Le changement du sens du début peut être surveilé avec un signal de commutation.

Le sens positif du début est marqué par une flèche sur l'appareil avec l'inscription « flow direction ». Le sens du début peut être inversé via le paramètre [Fdir].

Voir Sens du débit ( 44)

La sortie est activée jusqu'à ce que le débit passé pour la première fois en dessous du débit minimum régèle dans le sens négatif du débit (-LFC) (1).

Cela signifie :

• La sortie est activée si + LFC est dépasse (2).
• La sortie est désactivée si - LFC n'est pas atteint (3).

LFC = Low flow cut-off : Suppression de faibles débits (→ 43).

Fig. 13: Surveillance du sens du débit au moyen de signaux de commutation

+Q Débit en sens positif
-Q Debit en sens négatif
+LFC Débit minimum (Low flow cut-off) dans le sens positif du débit
-LFC Débit minimum (Low flow cut-off) dans le sens négatif du débit

Paramétrage au moyen des boutons de l'appareil : Signal de commutation pour le sens du débit

Ouvrir le menu [EF] > [OUTx].
Sélectionner [oux] > [dOU] et régler [Fdir].

Paramétrage via IO-Link : Signal de commutation pour le sens du débit

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [oux] et régler [dOU].
Sélectionner [dFux] et régler le [Sens du début].

10.3.2.2 Signal de commutation pour la qualité du signal

L'appareil peut fournir un signal de commutation si la qualité du signal s'écarte du fonctionnement normal.

La qualité du signal du capteur peut être affectée par des irregularités dans le fluide (par exemple fortes turbulences, bulles d'air, particules ou dépôts).

L'appareil détecte la qualité du signal selon trois degrés :

Qualité du signal Explication	Explication	LED d'etat de fon-c-tionnement	Sortie de commuta-tion
Normal L'appareil fonctionne sans restrictions (mode de fon-c-tionnement normal).	allumée en vert On
Faible La qualité du sigral est perturbée, l'appareil reste toute-fois dans la spécification.	allumée en bleu OFF
Pas de signal Pas de fluide présente ou le signal ne peut pas être éta-bli.	clignote en rouge OFF

Paramétrage au moyen des boutons de l'appareil : Signal de commutation pour la qualité du signal

Ouvrir le menu [EF] > [OUTx].
Sélectionner [oux] > [dOU] et régler [Sig.Q].

Paramétrage via IO-Link : Signal de commutation pour la qualité du signal

Appeler [Paramètres] > [Configuration de sortie].
Selectionner [oux] et regler [dOU].

Selectionner [dFUx] et régler [Détection de la qualité du signal].

10.3.3 Surveillance du volume consommé (fonction totalisateur)

L'appareil est doté de 3 compteurs totalisateurs internes (totalisateurs Vol.1, Vol.2 et Vol.L). Les totalisateurs additionnel en continu le volume consommé et fournissant cette valeur process sur l'afficheur et via l'interface IO-Link.

Totalisateur Valeur process	Accès en lecture via IO-Link
Vol.1 Volume consommé 1	(Cette valeur est utilisé pour la surveillance du volume consommé via signaux de commutation ou d'impulsions)	cyclique
Vol.2 Volume consommé 2	acyclique
Vol.L Volume consommé sur toute la durée de fonctionnement (Life Time Totalisator)		acyclique

Pour la totalisation du volume consommé, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du débit : Type de comptage des totalisateurs ( 47)

OUT1 et OUT2 ne peuvent pas etre utilisersimultanement pour la surveillance du volume consommé.

En plus du volume consommé actuel, la valeur avant la dernière remise à zéro est sauvegardée.
Cette valeur et la durée depuis la dernière remise à zéro peuvent aussi être affichés.

Le totalisateur sauvegarde régulierement le débit cumulé additionné. Cette valeur est disponible comme valeur actuelle du compteur après une coupure de tension. Si une remise à zéro par unité de temps est réglée, l'intervalle de temps écoulé est aussi sauvégarde. Une éventuelle perte de données peut donc être d'une minute.

Voir également : Lire les valeurs des totalisateurs (→ 53).

L'exactitude de la surveillance du volume consommé dépend de l'exactitude de la mesure de débit.

Pour surveiller le volume consommé, il est possible de fournir un signal de commutation ou des signaux d'impulsions :

Voir Signal de commutation du totalisateur ( 33)
Voir Signal d'impulsion du totalisateur ( 34)

10.3.3.1 Signal de commutation du totalisateur

Pour surveiller le volume consommé, il est possible de fournir un signal de commutation.

La sortie fournit un signal de commutation si le totalisateur Vol.1 a totalisé le débit configuré sous [lmPS]. La sortie reste commutée jusqu'à la remise à zéro du totalisateur.

Le paramètre [rTo1] ou [rTo2] permet de régler la remise à zéro pour les totalisateurs Vol.1 et Vol.2.
Après la remise à zéro du totalisateur, le comptage recommence.

·[rTox] = OFF:

Remise à zéro automatique du totalisateur désactivée.

La remise à zéro est effectué en cas de remise à zéro manuelle ou de débordement.

• [rTox] = ...h/d/w (heures/jours/semaines) :

Remise à zéro automatique du totalisateur après la durée réglée.

• Si le totalisateur Vol.1 atteint le débit cumulé [ImPS] avant la fin de la durée régée, il n'est pas remis à zéro automatiquement. La sortie reste commutée jusqu'à ce que le totalisateur soit remis à zéro par remise à zéro manuelle ou en raison d'un débordement.
• Le totalisateur Vol.2 est independant des réglages de [lmPS]. Son compte n'est pas pris en compte pour les signaux de commutation et d'impulsions.

Les totalisateurs peuvent être remis à zéro manuellement à tout moment via le paramètre [rTox]. Le totalisateur Vol.1 peut également être remis à zéro via un signal externe sur la broche 2.

Voir également: Remise à zéro du totalisateur (→ 45).

Paramétrage au moyen des boutons de l'appareil : Signal de commutation du totalisateur

√ L'unité de mesure par défaut est Sélectionnée : [EF] > [CFG] > [uni.x].
[rTox] est regle: [EF] > [TOTL] > [rTox]
Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.
Sélectionner [SELx] et régler la valeur process : [FLOW].
Sélectionner [ou1] ou [ou2] et régler [lmP].
Sélectionner [lmPSx] et régler le début cumulé pour lequel la sortie commute.

• Sélectionner la plage de réglage avec ou .
• Appuyer brievement sur • pour valider la plage de réglage.
• Régler la valeur numériqueique souhaïée avec ou .
  Appuyer brievement sur pour appliquer la valeur.
  Sélectionner [ImPRx] et régler [Non].

Le paramétrage pour [lmPS] et [lmPR] peut ultérieurement être modifié directement dans le menu principal.

Paramétrage via IO-Link : Signal de commutation du totalisateur

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].
[rTox] est regle: [Parametes] > [Totalisateur] > [rTox].
Ouvrir le menu [Paramétres] > [Configuration de sortie].
Sélectionner [SELx] et régler la valeur process : [FLOW].
Sélectionner [ou1] ou [ou2] et régler [lmP].
Appeler [Paramètres] > [Impulsion sortie x].
Sélectionner [lmPSx] et régler le début cumulé pour lequel la sortie commute.
Sélectionner [ImPRx] et régler [Non].

10.3.3.2 Signal d'impulsion du totalisateur

Pour surveiller le volume consommé, il est possible de fournir des signaux d'impulsions.

La sortie fournit une impulsion chaque fois que le débit (valeur d'impulsions) réglé sous [ImPS] est atteint.

Le signal d'impulsion consiste en une brve sequence d'activation et de desactivation de la sortie. Les LED d'etat de communication sur l'appareil n'indiquent pas I'opération de commutation.

Les signaux d'impulsion ne sont pas disponibles via l'interface IO- Link.

Paramétrage au moyen des boutons de l'appareil : Signal d'impulsion du totalisateur

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUTx] pour la configuration de la sortie OUTx.
Sélectionner [SELx] et régler la valeur process : [FLOW].
Sélectionner [ou1] ou [ou2] et régler [lmP].

Sélectionner [ImPSx] et régler le début cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
- Sélectionner la plage de réglage avec ▲ ou ▼.
- Appuyer brievement sur • pour valider la plage de réglage.
- Régler la valeur numériqueouhaitee avec ou
- Appuyer brievement sur ● pour appliquer la valeur.
Selectionner [lmPRx] et régler [Oui].

Le paramétrage pour [lmPS] et [lmPR] peut ultérieurement être modifié directement dans le menu principal.

Paramétrage via IO-Link : Signal d'impulsion du totalisateur

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].
Ouvrir le menu [Paramètres] > [Configuration de sortie].
Sélectionner [SELx] et régler la valeur process : [FLOW].
Sélectionner [ou1] ou [ou2] et régler [lmP].
Appeler [Paramètres] > [Impulsion sortie x].
Sélectionner [ImPSx] et régler le débit cumulé pour lequel 1 impulsion est fournie à chaque fois (valeur d'impulsions).
Selectionner [lmPRx] et régler [Oui].

10.3.4 Signal analogue

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

L'etendue de mesure peut être mise à l'échelle :

• [ASP] déterminé pour chaque valeur mesurée le signal de sortie est 4mA .
  [AEP] déterminé pour chaque valeur mesurée le signal de sortie est 20mA

Distance minimum entre ASP et AEP = 20 % de la valeur finale de l'etendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiquedans la figure ci-apres est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique cr.UL, UL, OL, cr.OL ou Err

Fig. 14: Courbe caractéristique de sortie analogue selon CEI 60947-5-7

A: Signal analogue MAW : Valeur initiale de I'etendue de mesure
B: Valeur process MEW : Valeur finale de I'etendue de mesure
1: Zone de détction ASP : Valeur minimale de la sortie analogique
2: Plage d'affichage AEP: Valeur maximale de la sortie analogique
3: Etendue de mesure UL: Plage d'affichage non atteinte
4: Etendue de mesure mise à l'échelle cr.UL: Plage de détction non atteinte
Q: Débit OL: Plage d'affichage dépassée
T: Température Cr.OL: Plage de détction dépassée

Une valeur de début négative signifie un début en opposition au sens du début régle sous [Fdir]. Voir Sens du début (→ 44).

10.3.4.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUT2] pour la configuration de la sortie OUT2.
Sélectionner [SEL2] et régler la valeur process : [FLOW] ou [TEMP].
Selectionner [ou2] et regler la fonction : [I] (signal analogique de 4 à 20 mA).
Selectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
Sélectionner [ASP2] et régler la valeur mesurée à laquelle le signal de sortie est de 20~mA

Le paramétrage pour [ASP] et [AEP] peut ultérieurement être modifié directement dans le menu principal.

10.3.4.2 Paramétrage via IO-Link : Signal analogue

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].
Ouvrir le menu [Parametes] > [Configuration de sortie].
Sélectionner [SEL2] et régler la valeur process : [FLOW] ou [TEMP].
Sélectionner [ou2] et régler la fonction : [I] (signal analogue de 4 à 20 mA).
Appeler [Paramètres] > [Sortie analogue 2].
Appeler [Débit] ou [température].
- Sélectionner [ASP2_FLOW] ou [ASP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 4 mA.
- Sélectionner [AEP2_FLOW] ou [AEP2_TEMP] et régler la valeur mesurée à laquelle le signal de sortie est de 20 mA.

10.3.5 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

• [FrPx] déterminé à combien de Hz s'éleve le signal fréquence si la valeur mesurée maximale est atteinte.

L'etendue de mesure peut etre mise a I'echelle:

• [FSPx] déterminé la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
• [FEPx] déterminé la valeur mesurée maximale à laquelle le signal de sortie s'éleve à la fréquence définie sous [FrPx].

[FSPx] n'est disponible que pour la mesure de la température. Distance minimum entre [FSPx] et [FEPx] = 20 % de la valeur finale de l'endetue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Signal fréquence débit :
Fig. 15: Courbe caractéristique de la sortie de fréquence, débit

A: Signal fréquence MAW : Valeur initiale de l'etendue de mesure
B:Débit MEW : Valeur finale de l'etendue de mesure
1: Plage d'affichage FEPx : Point final fréquence
2 : Etendue de mesure FrPx : Signal fréquence (Hz) pour la valeur mesurée maximum
3: Etendue de mesure mise à l'échelle OL: Plage d'affichage dépassée

Err:Erreur

Signal fréquence température :

Fig. 16: Courbe caractéristique de la sortie de fréquence, température

A: Signal fréquence MAW : Valeur initiale de l'étendue de mesure
B: Température MEW : Valeur finale de l'étendue de mesure
1: Plage d'affichage FSPx : Point de départ fréquence
2:Etendue de mesure FEPx : Point final fréquence
3 : Etendue de mesure mise à l'échelle FrPx : Signal féquence (Hz) pour la valeur mesurée maximum

Err:Erreur OL:Plage d'affichage depassée

UL: Plaged'affichage nonatteinte

10.3.5.1 Paramétrage au moyen des boutons de l'appareil : Signal fréquence

√ L'unité de mesure par défaut est SéLECTIONNée : [EF] > [CFG] > [uni.x].
Ouvrir le menu [EF] > [OUT1] pour la configuration de la sortie OUT1.
Sélectionner [SEL1] et régler la valeur process : [FLOW] ou [TEMP].
Sélectionner [ou1] et régler [FRQ].
Sélectionner [FSP1] et régler la valeur mesurée minimale pour laquelle 0Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

Sélectionner [FEP1] et régler la valeur mesurée maximale pour laquelle la fréquence régée sous [FrP1] (= 100%) est fournie.
Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale en Hz.

Le paramétrage pour [FSP], [FEP] et [FrP] peut ultérieurement être modifié directement dans le menu principal.

10.3.5.2 Paramétrage via IO-Link : Signal fréquence

√ L'unité de mesure par défaut est SéLECTIONNée : [Paramètres] > [Réglages de base] > [uni.x].

Ouvrir le menu [Parametes] > [Configuration de sortie].
Sélectionner [SEL1] et régler la valeur process : [FLOW] ou [TEMP].
Sélectionner [ou1] et régler [FRQ].
Appeler [Paramètres] > [Sortie de fréquence 1].
Sélectionner [FrP1] et régler la fréquence pour la valeur mesurée maximale en Hz.
Appeler [Débit] ou [température].
Selectionner[FEP1_FLOW] / [FEP1_TEMP] et régler la valeur mesurée maximale pour laquelle la fréquence régée sous [FrP1] (= 100%) est fournie.
Sélectionner [FSP1 - TEMP] et régler la valeur mesurée minimale pour laquelle 0Hz est fourni.

[FSP1] n'est disponible que pour la mesure de la température.

10.3.6 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie Sélectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

[FOUx] Valeurs	process [SELx] Signal de	sortie Explication
On Toutes les valeurs process la sortie se ferme en cas de début. Si une valeur processe ss erronée est pré-sente, l'appareil met toutes les valeurs process sur « non valide » .
OFF Toutes les valeurs process la sortie s'ouvre en cas de début.
OU Débit la sortie s'ouvre en cas de début. Si la valeur process « début » est erro-née, l'appareil continue de fournir la valeur process « température » .
Température la sortie se ferme en cas de début. Si la valeur process « température » est erronée, l'appareil continue de fou-rir la valeur process « début » .

• Signal analogue :

[FOUx] Valeurs	process [SELx] Signal de	sortie Explication
On Toutes les valeurs process En cas de défaut, la sortie passée à 21,5 mA.			Si une valeur process erronée est pré-sente, l'appareil met toutes les valeurs process sur « non valide » .
OFF Toutes les valeurs process En cas de défaut, la sortie passée à 3,5 mA.
OU Débit En cas de défaut, la sortie passée à 3,5 mA.			Si la valeur process « débit » est erro-née, l'appareil continue de fournir la valeur process « température » .
Température En cas de défaut, la sortie passée à 21,5 mA.			Si la valeur process « température » est erronée, l'appareil continue de fou-rir la valeur process « débit » .

• Signal fréquence :

[FOUx] Valeurs	process [SELx] Signal de	sortie Explication
On Toutes les valeurs process En cas de défaut, la sortie passée à 130 % de [FrPx].			Si une valeur process erronée est pré-sente, l'appareil met toutes les valeurs process sur « non valide » .
OFF Toutes les valeurs process En cas de défaut, la sortie passée à 0 Hz.
OU Débit En cas de défaut, la sortie passée à 0 Hz.			Si la valeur process « débit » est erro-née, l'appareil continue de fournir la valeur process « température » .
Température En cas de défaut, la sortie passée à 130 % de [FrPx].			Si la valeur process « température » est erronée, l'appareil continue de fou-rir la valeur process « débit » .

Le paramètre [FOU] n'a pas d'influence sur le signal d'impulsion ni sur les signaux diagnostiques pour le sens du début et la transmission de données process via IO-Link.

10.3.6.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

Ouvrir le menu [EF] > [OUTx].
Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.3.6.2 Paramétrage via IO-Link : Comportement des sorties en cas de défaut

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [FOUx] et régler le comportement de la sortie OUTx en cas de défaut : [On], [OFF], [OU].

10.3.7 Sortie désactivée

Le signal de sortie peut être désactivé. La sortie devient alors une sortie à haute impédance.

La communication via l'interface IO-Link sur OUT1 reste activée.

10.3.7.1 Paramétrage au moyen des boutons de l'appareil : Sortie désactivée

Ouvrir le menu [EF] > [OUTx].
Sélectionner [SELx] et régler [OFF].

10.3.7.2 Paramétrage via IO-Link : Sortie désactivée

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [oux] et régler [OFF].

10.4 Configuration de l'application

Ce chapitre déscrit les possibilités de réglage pour s'adapter à l'application spécifique du client.

10.4.1 Installation guidée

Pour facilitier le paramétrage de l'appareil, un assistant d'installation peut être exécuté. Les instructions sur l'afficheur guident l'utilisateur dans les étapes du paramétrage.

Voir également : Installation guidée par un assistant d'installation.

10.4.1.1 Paramétrage au moyen des boutons de l'appareil : Installation guidée

Ouvrir le menu [EF] > [CFG].
Sélectionner [Guide] et régler [Oui].

10.4.2 Unité de mesure standard

Il est possible de selectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs selectionnables :

• Débit :

• SUxxx0 : l/min ; l/h ; m ^3/h ; m/s.

• SUxxx1 : l/min ; l/h ; m³/h ; m/s ; gal/min ; gal/h ; ft/s ; oz/min

• Température :

-SUxxx0:°C
-SUxxx1:°C ou°F

10.4.2.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

Ouvrir le menu [EF] > [CFG].
Selectionner [uni.F] et regler l'unité de mesure.
Selectionner [uni.T] et regler l'unité de mesure.

10.4.2.2 Paramétrage via IO-Link: Unité de mesure standard

Appeler [Paramètres] > [Réglages de base].
Sélectionner [uni.F] et régler l'unité de mesure.
Selectionner [uni.T] et régler l'unité de mesure.

10.4.3 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de selectionner qu'elle valeur process doit etre surveillée. Tous les autres reglages de parametes se basent sur cette selection.

Valeurs selectionnables :

• TEMP: Température
• FLOW: Débit

10.4.3.1 Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

Ouvrir le menu [EF] > [OUTx].
Selectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.3.2 Paramétrage via IO-Link : Valeur process OUT1 et OUT2

Appeler [Paramètres] > [Configuration de sortie].
Selectionner [SELx] et régler la valeur process pour la sortie OUTx.

10.4.4 Amortissement

La temporisation d'amortissement permet de supprimer les modifications soudaines de la valeur process.

La temporisation d'amortissement [dAP] permet de régler après combien de secondes le signal de sortie atteint 63% de la valeur finale en cas de modification soudaine de la valeur mesurée. La temporisation d'amortissement réglee mène à une stabilisation des sorties de commutation, des sorties analogiques, de l'affichage et de la transmission de la valeur process via l'interface IO-Link.

La temporisation d'amortissement s'additionne au temps de reponse du capteur ( Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

10.4.4.1 Paramétrage au moyen des boutons de l'appareil : Amortissement des valeurs mesurées

Ouvrir le menu [EF] > [CFG].
Selectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur T 63%).

10.4.4.2 Paramétrage via IO-Link : Amortissement des valeurs mesurées

Appeler [Paramètres] > [Amortissement].
Selectionner [dAP] et régler la temporisation d'amortissement en secondes (valeur T 63%).

10.4.5 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de de selectionner si les sorties fonctionnent en commutation positive ou négative.

10.4.5.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

Ouvrir le menu [EF] > [CFG].
Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.5.2 Paramétrage via IO-Link : Polarité de sortie

Appeler [Paramètres] > [Réglages de base].
Sélectionner [P-n] et régler [PnP] ou [nPn].

10.4.6 Suppression de faibles débits

La fonction low flow cut-off [LFC] permet de supprimer les faibles débits. Un début inférieur à la valeur LFC est considéré par le capteur comme nul (Q = 0) .

10.4.6.1 Paramétrage au moyen des boutons de l'appareil : Suppression de faibles débits

Ouvrir le menu [EF] > [CFG].
Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un début est considéré comme nul.

10.4.6.2 Paramétrage via IO-Link: Suppression de faibles débits

Appeler [Paramètres] > [Autres réglages] > [Débit].
Sélectionner [LFC] et régler la valeur limite en dessous de laquelle un début est considéré comme nul.

10.4.7 Fluide

L'appareil dispose de différentes courbes caractéristiques de fluides qui peuvent être sélectionnées via le paramètre [MEdl].

Valeurs selectionnables :

·[H2O]：eau

[OIL46]: huiles très visqueuses (viscosité: 30 à 68 mm²/s à 40 °C / 30 à 68 cSt à 104 °F)

10.4.7.1 Paramétrage au moyen des boutons de l'appareil: Fluide

Ouvrir le menu [EF] > [CFG].
Sélectionner [MEdl] et régler le fluide.

10.4.7.2 Paramétrage via IO-Link: Fluide

Appeler [Paramètre] > [Le fluide].
Sélectionner [MEdl] et régler le fluide.

10.4.8 Sens du débit

Le sens positif du débit peut être définir par l'utilisateur. Ce réglage a un effet sur les fonctions suivantes :

Surveillance du volume totalisé ( Type de comptage des totalisateurs 47)
- Surveillance du sens du débit au moyen d'un signal de commutation ( Signal de commutation pour le sens du débit 31).

Le sens positif du début est marqué par une flèche sur l'appareil avec l'inscription « flow direction » (réglage usine). Le sens du début peut être inversé via le paramètre [Fdir]:

+ Sens du début selon le réglage usine

- Sens du début contraire au réglage usine

10.4.8.1 Paramétrage au moyen des boutons de l'appareil : Sens du début

Ouvrir le menu [EF] > [CFG].
Sélectionner [Fdir] et régler le sens du début :

10.4.8.2 Paramétrage via IO-Link : Sens du débit

Appeler [Paramètres] > [Autres réglages] > [Débit].
Sélectionner [Fdir] et régler le sens du début :

10.4.9 Calibrage

Le facteur de calibrage [CGA] est utilisé pour s'adapter au comportement du fluide utilisé la compensation de viscosité du capteur selon la température. Le facteur de calibrage influence la pente de la courbe caractéristique de la mesure du débit.

La modification de la pente de la courbe caractéristique est indiquée en %. Dans le réglage usine, [CGA] = 100%. ÀpRES une modification, le calibrage peut être remis au réglage usine.

Fig. 17: Calibrage de la courbe caractéristique de mesure

1: Facteur de calibrage [CGA]
2:Valeur process

MW : Valeur mesurée

V0:courbe caractéristique de mesure selon le réglage usine
V1:courbe caractéristique de mesure 1 après calibrage
V2:courbe caractéristique de mesure 2 après calibrage

10.4.9.1 Paramétrage au moyen des boutons de l'appareil : Calibrage

Ouvrir le menu [EF] > [CFG].
Sélectionner [CGA] et régler une valeur en pourcentage entre 60 et 140% (100 % = calibrage usine).

10.4.9.2 Paramétrage via IO-Link : Calibrage

Appeler [Paramètres] > [Configuration de l'application].
Sélectionner [CGA] et régler une valeur en pourcentage entre 60 et 140% (100 % = calibrage usine).

10.4.10 Remise à zéro du totalisateur

Les totalisateurs Vol.1 et Vol.2 peuvent être remis à zéro de différentes façon :

1. Remise à zéro manuelle
2. Remise à zéro contrôle en fonction du temps
3. Remise à zéro contrôle par un signal externe
4. Remise à zéro contrôle par débordement (plage d'affichage maximum atteinte).

Le totalisateur Vol.L ne peut pas etre remis a zéro.

10.4.10.1 Paramétrage au moyen des boutons de l'appareil : Remise à zéro du totalisateur

1. Remise à zéro manuelle :

Ouvrir le menu [EF] > [TOTL].
Selectionner [rTox] > [Reset] et régler [Oui].
Le totalisateur est remis à zéro.

2. Remise à zéro contrôle en fonction du temps :

Ouvrir le menu [EF] > [TOTL].
Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h).
Le totalisateur est remis à zéro automatiquement après la durée régée.

3. Remise à zéro par un signal externe :

Ouvrir le menu [EF] > [OUT2].
Sélectionner [ou2] et régler l'entrée numérique : [In.D].
Selectionner [DIn2] et regler le signal de remise a zero :

• [HIGH]: remise à zéro selon signal haut
• [LOW]: remise à zéro selon signal bas
• [+EDG]: remise à zéro sur front montant
• [EDG]: remise à zéro sur front descendant

  Le totalisateur Vol.1 est remis à zéro à la réception du signal de remise à zéro via la broche 2.

Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1.

Le paramétrage pour [DIn2] peut ultérieurement être modifié directement dans le menu principal.

4. Remise à zéro par débordement :

Ouvrir le menu [EF] > [TOTL].
Sélectionner [rTox] et régler [OFF].
Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassee.

10.4.10.2 Paramétrage via IO-Link : Remise à zéro du totalisateur

1. Remise à zéro manuelle :

Appeler [Paramétres] > [Totalisateur].
Exécuter la commande :
- [Remise à zéro totalisateur 1]
- [Remise à zéro totalisateur 2]

2. Remise à zéro contrôle en fonction du temps :

Appeler [Paramétres] > [Totalisateur].
Sélectionner [rTox], puis régler la durée en semaines (w), jours (d) ou heures (h).
Le totalisateur est remis à zéro automatiquement après la durée régée.

3. Remise à zéro par un signal externe :

Appeler [Paramètres] > [Configuration de sortie].
Sélectionner [ou2] et régler l'entrée numérique : [In.D].
Appeler [Paramètres] > [Entée numérique 2].
Selectionner [DIn2] et regler le signal de remise a zero :

• [HIGH]: remise à zéro selon signal haut
• [LOW]: remise à zéro selon signal bas
• [+EDG]: remise à zéro sur front montant
• [EDG]: remise à zéro sur front descendant

  Le totalisateur Vol.1 est remis à zéro à la réception du signal de remise à zéro via la broche 2.

Une remise à zéro externe est possible uniquement pour le totalisateur Vol.1.

4. Remise à zéro par débordement :

Appeler [Paramètres] > [Totalisateur].
Sélectionner [rTox] et régler [OFF].

Le totalisateur n'est remis à zéro que lorsque la plage d'affichage maximum de l'afficheur est dépassee.

10.4.11 Type de comptage des totalisateurs

Pour la totalisation du volume, les totalisateurs Vol.1 et Vol.2 tiennent compte du sens du début. Le paramètre [FProx] permet de définir les types de comptage suivants:

Tab. 1: Type de comptage des totalisateurs

[FProx] Type de comptage

0+ Les valeurs de début négatives (en opposition au sens de début marqué) ne sont pas considérées pour la totalisation.

-0 Les valeurs de début positives (correspondant au sens de début marqué) ne sont pas considérées pour la totalisation.

+ Les valeurs de début négatives sont soustraites du volume consommé.

++ Toutes les valeurs de début sont totalisées indépendamment du sens du début.

Le type de comptage de Vol.L ne peut pas etre regle. Le Life Time Totalisator totalise tous les débits cumulés independamment du sens du débit.

Fig. 18: Prise en compte du sens du début pour la totalisation de la quantité consommée

+Q: sens positif du débit cumulé
-Q:sens négatif du débit cumulé
V : débit cumulé absolu (= total des débits négatif et positif)
1: le débitonne au sens négatif
2: le débutonne au sens positif

Si le sens du débit est inversé, un débit cumulé minimum est pris en compte. Voir Signal de commutation pour le sens du débit (→ 31).

10.4.11.1 Paramétrage au moyen des boutons de l'appareil : Type de comptage des totalisateurs

Ouvrir le menu [EF] > [TOTL].
Sélectionner [FPro1] et régler le type de comptage pour le totalisateur Vol.1.
Sélectionner [FPro2] et régler le type de comptage pour le totalisateur Vol.2.

10.4.11.2 Paramétrage via IO-Link : Type de comptage des totalisateurs

Appeler [Paramètres] > [Totalisateur].
Sélectionner [FPro1] et régler le type de comptage pour le totalisateur Vol.1.
Sélectionner [FPro2] et régler le type de comptage pour le totalisateur Vol.2.

10.4.12 Verrouillage / déverrouillage

L'appareil peut etre verrouille electroniquement afin d'eviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissant être modifiés via les boutons sur l'appareil.

Réglage usine: non verrouille.

10.4.12.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [Loc] soit affché.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur [▲] et [▼] simultanément pendant 10 s jusqu'à ce que [uLoc] soit affchéé.

10.4.12.2 Paramétrage via IO-Link: Verrouillage / déverrouillage

S'assurer que l'appareil est en mode de fonctionnement normal.
Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [Loc] et régler le verrouillage.
Ce blocage peut etre supprimé sur I'appareil.

-OU-

Appeler [Paramètres] > [Autres réglages].
Sélectionner [Bloage d'accès à l'appareil. Paramétrage local] et régler [Bloqué] ou [Débloqué].
Ce blocage ne peut etre supprimé que via IO-Link.

10.4.13 Remise à zéro de l'appareil (réinitialisation)

Il y a 2 manières de remettre l'appareil à zéro :

• [APPL] (réinitialisation de l'application): Réinitialisation du paramétrage. Ce qui suit est réinitialisé :

• tous les paramètres spécifiques à l'application qui ont été modifiés.

Si le stockage des données IO-Link est activé, cela déclenchée une mise à jour des paramétres dans le maître. Cette opération reécrit sur l'appareil les paramétres configurés dans le maître. Une réinitialisation de l'application peut donc être inefficace.

• [BtB] (Back to box): Rétablir le réglage usine. Ce qui suit est réinitialisé :

• tous les paramètres spécifique à l'application qui ont été modifiés.

• Tous les paramètres d'identification de l'appareil pouvant être écrits, comme [Marquage spécifique à l'application], [Function Tag] ou [Location Tag].
• Paramétres de diagnostic, paramétres d'État, événements.

Après la remise à zéro Back to Box, le capteur suspend la communication et les opérations de mesure jusqu'à ce que la tension soit interrompue. Le stockage des données IO-Link n'est pas déclenché.

Il est utile que vous noticez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.4.13.1 Paramétrage au moyen des boutons de l'appareil : Remetre l'appareil à zéro

Ouvrir le menu [EF] > [rES].
Sélectionner [APPL] ou [BtB] et régler [Yes].

Seulement si [BtB] est selectionné :

Couper et rétablit l'alimentation en tension.
L'appareil redémarre.

10.4.13.2 Paramétrage via IO-Link: Remetre l'appareil à zéro

Appeler [Paramètres] > [Paramètres de base].
- Exécuter la commande : [Réinitialiser l'application] ou [Back to box].

Seulement si BtB est selectionne :

Couper et rétabir l'alimentation en tension.
L'appareil redemarre.

10.5 Afficheur

10.5.1 Langue de l'affichage

La langue utilisée par l'afficheur peut être réglée via le paramètre [LanG].

Langues disponibles :

• DE: allemand
• EN:anglais
• ES:espagnol
  FR: français
• IT: Italien
• JP: japonais
  KOR:coreen
• PT:portugais
• CN : chinois

10.5.1.1 Paramétrage au moyen des boutons de l'appareil : Langue de l'affichage

Ouvrir le menu [EF] > [DIS].

Selectionner [LanG] et régler la langue.

10.5.1.2 Paramétrage via IO-Link : Langue de l'affichage

Appeler [Paramètres] > [Paramètres de base].
Selectionner [LanG] et régler la langue.

10.5.2 Rotation de l'afficheur

Le paramètre [diS.R] permet de basculer le texte sur l'afficheur dans le sens horaire pour uneudaillerie lisibilité.

Valeurs selectionnables :

• 0^ (non tourné)
  ·90°
  ·180°
  ·270°

10.5.2.1 Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.R] et régler l'angle de rotation de l'affichage.

10.5.2.2 Paramétrage via IO-Link : Orientation de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [diS.R] et régler l'angle de rotation de l'affichage.

10.5.3 Luminosité de l'afficheur :

La luminosité de l'afficheur peut être régée via le paramètre [diS.B].

Valeurs selectionnables :

25%
-50%
·75%
100%
- OFF: mode d'économie d'énergie En mode de fonctionnement, l'afficheur est désactivé. Lorsque l'afficheur est désactivé, les messages d'erreur sont indiqués via IO-Link et par la LED d'état de fonctionnement. Activation de l'affichage en appuyant sur n'importe quel bouton. Àpres 30 s d'inactivité, l'afficheur est à nouveau désactivé.

Si l'appareil mesure une température interne elevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil >64^ : la luminosité est réduite à 25% .

Température interne de l'appareil ≥ 90^ : l'afficheur est désactivé.

10.5.3.1 Paramétrage au moyen des boutons de l'appareil : Luminosité de l'afficheur :

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.B] et régler la luminosité de l'affichage.

10.5.3.2 Paramétrage via IO-Link : Luminosité de l'afficheur :

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [diS.B] et regler la luminosité de l'affichage.

10.5.4 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS.U] permet de régler la fréquence de rafraîchissement de l'affichage.

Valeurs sélectionnables :

d1: rapide
d2:moyenne
d3:lente

10.5.4.1 Paramétrage au moyen des boutons de l'appareil: Fréquence de rafraîchissement de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.U] et régler la fréquence de rafraîchissement.

10.5.4.2 Paramétrage via IO-Link: Fréquence de rafraîchissement de l'affichage

Appeler [Paramétres] > [Réglages d'affichage].
Sélectionner [diS.U] et régler la fréquence de rafraîchissement.

10.5.5 Agencement de l'affichage

Le paramètre [diS.L]permét de sélectionner quelles valeurs process sont indiquées par défaut sur l'afficheur.

Valeurs selectionnables :

L1: valeur process actuelle pour le débit
L2.Tem : valeur process actuelle pour le début et la température
L2.Totl : valeur process actuelle pour le débit, le totalisateur Vol.1
L3 : valeur process actuelle pour le débit, la température et le totalisateur Vol.1
L4 : valeur process actuelle pour le débit, la température et le totalisateur Vol.1 et qualité du signal

L1L2.TemL3L4L2.Totl

Fig. 19: Agencements sélectionnables

10.5.5.1 Paramétrage au moyen des boutons de l'appareil : Agencement de l'affichage

Ouvrir le menu [EF] > [DIS].
Sélectionner [diS.L] et régler l'agencement.

10.5.5.2 Paramétrage via IO-Link: Agencement de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [diS.L] et régler l'agencement.

10.5.6 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être régée via le paramètre [coL.x]:

• [coL.F]: couleur des caractères pour le débit
• [coL.T]: couleur des caractères pour la température
• [coL.V]: couleur des caractères pour le totalisateur Vol.1

Couleur permanente des caractères

La couleur des caractères peut être fixée de manière permanente pour l'affichage du début, de la température ou du totalisateur :

[coL.F] / [coL.T] / [coL.V] Couleur des caractères
bk/wh noir et blanc
rEd rouge
GrEn vert
yellow jaune

Changement de couleur

Autrement, un changement de couleur peut etre regle pour l'affichage du debit et de la temperature en fonction de la valeur process actuelle:

[coL.F] / [coL.T] Couleur des caractères
r-cF rouge = valeur process dans la plage admissibl	ble vert = valeur process en dehors de la plage admissible
G-cF vert = valeur process dans la plage admissibl	ble rouge = valeur process en dehors de la plage admissible

Pour la sélection « Changement de couleur », les valeurs limites de la plage admissible doivent être régées :

[cFL.F]: valeur limite inférieure pour le début

[cFH.F]: valeur limite supérieure pour le débit

[cFL.T]: valeur limite inférieure pour la température

[cFH.T]: valeur limite supérieure pour la température

Les valeurs limites [cFL.x] et [cFH.x] peuvent etre selectionnées librement dans l'etendue de mesure et sont independantes de la fonction de sortie reglee pour OUT1 et OUT2.

Fig. 20: Exemple pour le réglage [coL.x] = G-cF

10.5.6.1 Paramétrage au moyen des boutons de l'appareil: Réglage des couleurs de l'affichage

Ouvrir le menu [EF] > [DIS] > [COLR].
Selectionner [coL.F] et désir la couleur des caractères pour la valeur de débit :
- Couleur: [bk/wh], [red], [green], [yellow]
- Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur avec [cFH.F] et [cFL.F], régler les valeurs limites supérieure et inférieure pour le débit.

Selectionner [coL.T] et désir la couleur des caractères pour la valeur de température :
- Couleur: [bk/wh], [red], [green], [yellow]
- Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur avec [cFH.T] et [cFL.T], régler les valeurs limites supérieure et inférieure pour la température.

Selectionner [coL.V] et besoin la couleur des caractères pour la valeur du totalisateur :
Couleur: [bk/wh], [red], [green], [yellow].

10.5.6.2 Paramétrage via IO-Link: Réglage des couleurs de l'affichage

Appeler [Paramètres] > [Réglages d'affichage].
Selectionner [coL.F] et désir la couleur des caractères pour la valeur de débit :

• Couleur: [bk/wh], [red], [green], [yellow]
• Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur, régler les valeurs limites supérieure et inférieure pour le début : Sélectionner [Paramètres] > [Réglages de l'affichage] > [Fenêtre pour changement de couleur] > [Débit] et régler [cFH.F] et [cFL.F].

Selectionner [coL.T] et besoin la couleur des caractères pour la valeur de température :

• Couleur: [bk/wh], [red], [green], [yellow]
• Changement de couleur : [r-cF], [G-cF]

Lors du réglage du changement de couleur, régler les valeurs limites supérieure et inférieure pour la température : Sélectionner [Paramètres] > [Réglages de l'affichage] > [Fenêtre pour changement de couleur] > [Température] et régler [cFH.T] et [cFL.T].

Selectionner [coL.V] et désir la couleur des caractères pour la valeur du totalisateur :
- Couleur: [bk/wh], [red], [green], [yellow]

10.6 Fonctions de diagnostic

L'appareil propose une série de fonctions de diagnostic.

Les messages de diagnostic peuvent être fournis par un signal de sortie. Voir également Signal de commutation pour le diagnostic ( 31) .

Ce chapitre décrit les fonctions de diagnostic qui fournissent des informations mais pas de signal de sortie.

10.6.1 Lire les valeurs des totalisateurs

Pour les totalisateurs Vol.1 et Vol.2, les valeurs suivantes peuvent être lues à tout moment :

• Débit cumulé actuel (= volume consommé depuis la dernière remise à zéro).
  Volume consommé avant la dernière remise à zéro.
• Temps en minutes depuis la première remise à zéro.

Pour le totalisateur Vol.L, les valeurs suivantes, déterminées sur l'ensemble de la durée de fonctionnement, peuvent être lues à tout moment :

• Débit cumulé dans le sens préfééré (= sens positif de débit).
• Débit cumulé dans le sens non préfééré (= sens négatif de débit).

10.6.1.1 Lecture via les boutons de l'appareil : Valeurs des totalisateurs

Ouvrir le menu [EF] > [TOTL].
Selectionner [Vol.x] et dire les valeurs de consommation.

10.6.1.2 Lecture via IO-Link : Valeurs des totalisateurs

Appeler [Paramétres] > [Totalisateur].
Selectionner [Vol.x] et dire les valeurs de consommation.

10.6.2 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

La valeur actuelle peut etre lue sur I'appareil ou via I'interface IO-Link.

Valeurs selectionnables :

Valeur de débit minimale
Valeur de débit maximale
Valeur de température minimale
Valeur de température maximale

Il est utile d'effacer la mémoire des que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.2.1 Lecture via les boutons de l'appareil: Mémoire

Ouvrir le menu [EF] > [DIAG].
Lire la valeur pour la valeur process minimale et maximale.

10.6.2.2 Paramétrage via IO-Link: Mémoire

Afficher la mémoire :

Appeler [Paramètres] > [Mémoire] > [Débit] ou [Température].
Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée.

Effacer la mémoire :

Executer la commande :
- [Remise à zéro mémoires Hi.x et Lo.x]
- [Remise à zéro mémoire Lo.x]
- [Remise à zéro mémoire Hi.x]

10.6.3 Compteur hora

L'appareil sauvegarde les heures de fonctionnement depuis la première mise en service.

La valeur actuelle peut etre lui via l'interface IO-Link.

Appeler [Paramètres] > [Diagnostic].
Sélectionner[Heures de fonctionnement] et dire la valeur.

10.6.3.1 Lecture via les boutons de l'appareil : Heures de fonctionnement

Ouvrir le menu [EF] > [DIAG].
Sélectionner[Heures de fonctionnement] et dire la valeur.

10.6.3.2 Lecture via IO-Link:Heures de fonctionnement

Appeler [Paramètres] > [Diagnostic].
Sélectionner[Heures de fonctionnement] et lore la valeur.

10.6.4 Température interne

Le capteur mesure la température interne de l'appareil.

La valeur actuelle peut etre lue sur I'appareil ou via I'interface IO-Link.

Une température interne elevée est signalée comme suit par l'appareil :

• Message d'ajretissement via la LED d'etat de fonctionnement.
• Réduction de la luminosité ou désactivation de l'afficheur.

Si l'appareil mesure une température interne élevée, la luminosité de l'afficheur est automatiquement ajustée :

Température interne de l'appareil >64^ : la luminosité est réduite à 25% .

Température interne de l'appareil ≥ 90^ : l'afficheur est désactivé.

10.6.4.1 Lecture via les boutons de l'appareil : Température interne

Ouvrir le menu [EF] > [DIAG].
Sélectionner [Température interne] et dire la valeur.

10.6.4.2 Lecture via IO-Link: Température interne

Appeler [Paramètres] > [Diagnostic] > [Température].
Selectionner [Température interne] et dire la valeur.

10.6.5 Qualité du signal

La qualité du signal du capteur peut être affectée par des irregularités dans le fluide (par exemple fortes turbulences, bulles d'air, particules ou dépôts).

L'appareil détecte la qualité du signal selon trois degrés :

Qualité du signal Explication LED d'etat de fonctionnement
Normal L'appareil fonction sans restrictions (mode de fonction- nement normal).	allumée en vert
Faible La qualité du signal est perturbée, l'appareil reste toute fois dans la spécification.	allumée en bleu
Pas de signal Pas de flüde présente ou le signal ne peut pas être établi. clignote en rouge

La valeur actuelle peut etre lue sur I'appareil ou via I'interface IO-Link.

En outre, la qualite du signal peut aussi etree indiquee via un signal de commutation et/ou un signal de couleur de la LED. Voir egalement :

Signal de commutation pour la qualite du signal ( 32)
- LED d'etat de fonctionnement ( 56)

10.6.5.1 Lecture via les boutons de l'appareil : Qualité du signal

Ouvrir le menu [EF] > [DIAG].
Selectionner[Qualité du signal] et lore la valeur.

10.6.5.2 Lecture via IO-Link : Qualité du signal

Appeler [Paramètres] > [Diagnostic].
Selectionner[Qualité du signal] et lore la valeur.

10.6.6 LED d'etat de fonctionnement

L'appareil est équipé d'une LED d'état de fonctionnement qui indique les dérivés du fonctionnement normal (= cas de diagnostic) par un signal de couleur.

La fonction de la LED d'etat de fonctionnement est régliable :

[LED.M] LED d'etat de fonctionnement
On La LED est allumée en permanence	en vert en mode de fonctionnement normal, en bleu ou rouge en cas de diagnostic.
OFF La LED est éteinte en permanence
Noti La LED est allumée/clignote seulement	ent en cas de diagnostic, en bleu ou rouge.

Les cas de diagnostic complrennet :

• faible qualité de signal ou pas de qualité de signal. Voir également :

• Qualité du signal ( 55) .

• Messages d'advertissement ou d'erreur. Voir également :

• Messages d'alarme ( □ 60)

• Messages d'erreur ( 61)

10.6.6.1 Paramétrage au moyen des boutons de l'appareil : LED d'état de fonctionnement

Ouvrile menu [EF] > [DIS].
Selectionner [LED.M] et régler la LED d'objet de fonctionnement.

10.6.6.2 Paramétrage via IO-Link : LED d'etat de fonctionnement

Appeler [Paramètres] > [Réglages d'affichage].
Sélectionner [Mode LED] et régler la LED d'objet de fonctionnement.

10.6.7 Simulation

Cette fonction permet de simuler les valeurs processafin de vérifier le signal de sortie.

Il est aussi possible de simuler des valeurs process qui mènent à un message d'erreur ou un message d'advertissement (par exemple OL).

Lors du démarrage de la simulation, les valeurs du totalisateur sont figées et ensuite le totalisateur simulé est mis à 0. La valeur de début simulée a un effet sur le totalisateur simulé. Quand la simulation est terminée, les valeurs du totalisateur initiales sont restaurées.

Pendant la simulation s'applique ce qui suit :

• La simulation n'a pas d'effet sur les valeurs process actuelles. Les sorties se comportent comme régées avant.
• La valeur initiale du totalisateur reste enregistrée sans modification, même en cas de début réel.
• Les messages d'erreur du process actuel ne sont pas affichés. Ils sont supprimés par la simulation.

Les valeurs suivantes peuvent etre simulées :

Valeurs process pour le début et la température
- Valeurs process hors de l'etendue de mesure (cr.UL, UL, OL, cr.OL)

10.6.7.1 Paramétrage au moyen des boutons de l'appareil : Simulation

Ouvrir le menu [EF] > [SIM].
Sélectionner [S.FLW] et régler la valeur de début à simuler.
Sélectionner [S.TMP] et régler la valeur de température à simuler.
Sélectionner [S.Tim] et régler la durée de la simulation en minutes.
Sélectionner [S. On] et régler la fonction :
- [On]: La simulation commence. Les valeurs sont simulées pendant la durée régée sous [S.Tim]. Annulation avec n'importe quel bouton.
- [OFF]: Simulation non active.

10.6.7.2 Paramétrage via IO-Link: Simulation

Appeler [Paramètres] > [Simulation].
Selectionner [S.Tim] et regler la durée de la simulation en minutes.
Appeler [Paramètres] > [Simulation] > [Débit].
Sélectionner [S.FLW] et régler la valeur de début à simuler ou un cas d'erreur (par exemple OL).
Appeler [Paramètres] > [Simulation] > [Température].
Sélectionner [S.TMP] et régler la valeur de température à simuler ou un cas d'erreur (par exemple OL).
Sélectionner [Ecrire sur l'appareil].
Les valeurs modifiées sont transmises à l'appareil.
Appeler [Paramètres] > [Simulation].
- Exécuter la commande : [Démarrage de la simulation].
La simulation commence avec les valeurs régées.
Pourmettre fin à la simulation:Exécuter la commande:[Arrêt de la simulation].

10.7 Identification

10.7.1 Informations sur l'appareil

Certaines informations non modifiables concernant l'appareil sont sauvegardees sur I'appareil. En font partie :

• Nom du produit

Famille de produits
- Fabricant
- ID du fabricant
ID de I'appareil
- Numéro de série
- Révision du matériel et du logiciel
Description

En outre, avec un logiciel de paramétrage approprié d'autres marquages peuvent être attribués à l'appareil via l'interface IO-Link, ils sont librement définissable avec une longueur maximale de 32 caractères. En font partie :

• Marquage spécifique à l'application
• Function Tag :
• Location Tag :

Lite /traiter les informations sur l'appareil :

Appeler [Identification].
Lire les informations concernant l'appareil ou Traits les paramétres modifiables.

10.7.1.1 Lecture via les boutons de l'appareil : Informations sur l'appareil

Ouvrir le menu [EF] > [d.InF].
Lire les informations sur l'appareil.

10.7.1.2 Lecture ou paramétrage via IO-Link: Informations sur l'appareil

Appeler [Identification].
Lire les informations concernant l'appareil ou Traits les paramétres modifiables.

10.7.2 Localisation optique

Le capteur peut être localisé à distance sur le site via l'interface IO-Link.

Quand la commande est utilisée, les LED d'etat de commutation clignotent et l'indication IO-Link clignote sur I'afficheur.

10.7.2.1 Paramétrage via IO-Link: Localisation optique

Appeler [Identification].
Exécuter la commande : [Clignotement activé].
Pourmettre fin au procedede clignotement:executer la commande:[Clignotementdésactivé].

11 Fonctionnement

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passse au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

11.1 Affichage de la valeur process

Il est possible deCHOISIR entre differents affichages de la valeur processpendant le fonctionnement :

Appuyer sur le bouton-poussoir [▲] ou [▼].
L'afficheur permute entre l'agencement de l'affichage defini par l'utilisateur, l'affichage des totalisateurs et l'agencement standard [diS.L] = L4, voir illustration.
Aprese 30 secondes, l'appareil returne a I'agencement de I'affichage defini par I'utilisateur.

①

②

③
Fig. 21: Permutation entre les affichages de valeur process

1: Agencement de l'affichage tel que regle sous [diS.L]. Voir également: Agencement de l'affichage ( 51) . Dans cet exemple [diS.L] = L1.
2: Affichage des totalisateurs
3: Agencement de l'affichage [diS.L] = L4: débit, température, totalisateur Vol.1, qualité du signal

12 Correction du defaulted

L'appareil dispose de possibités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des averissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'etat sont classifiés selon la recommendation Namur NE107.

Si plusieurs événements de diagnostic se produit simultanément, seul le message de diagnostic de l'évenement ayant la priorité la plus élevé est affché.

Des messages d'advertisement et d'erreur sont aussi indiqués comme suit par l'appareil :

• Signal de commutation si OUT1 ou OUT2 est utilisé comme sortie de diagnostic.

Voir également Signal de commutation pour le diagnostic ( 31)

• Signal de couleur de la LED d'etat de fonctionnement

Voir également : LED d'etat de fonctionnement (→ 56).

En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le début est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface IO-Link sur documentation.ifm.com.

12.1 Messages d'alarme

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
· Affichage désactivé · LED d'état de fonç	ionnement : étéinte · LED d'état de communication : étéintes	· Tension d'alimentation trop BASse. ► Vérifier la tension d'alimentation. ► Affichage désactivé. ► Vérifier si le réglage [diS.B] = OFF et modifier eventuelsment le réglage. · LED d'état de fonctionnement désactivée. ► Vérifier si le réglage [LED.M] = OFF et modifier eventuelsment le réglage.
· Affichage désactivé · LED d'état de fonç	ionnement : clignote en rouge	Température interne de l'appareil trop élevé. ► Refroidir l'appareil.
· Ligne de titre : Court-circuit OUT1/OUT2 · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge · LED d'état de communication : clignote rapidement en jaune	Court-circuit des deux sorties. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1 et OUT2.
· Ligne de titre : Court-circuit OUT1 · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge · LED1 d'état de commutation : clignote rapidement en jaune	Court-circuit de la sortie 1. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT1.
· Ligne de titre : Court-circuit OUT2 · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge · LED2 d'état de commutation : clignote rapidement en jaune	Court-circuit de la sortie 2. ► Contrôler si un court-circuit ou un courant de surcharge se produit sur OUT2.
· Ligne de titre : Limité inférieure · Ligne des valeurs process : UL	· LED d'état de fonctionnement : clignote en rouge	Plage d'affichage non atteinte. ► Vérifier l'étendue de mesure.
· Ligne de titre : Limité supérieure · Ligne des valeurs process : OL	· LED d'état de fonctionnement : clignote en rouge	Plage d'affichage dépassée. ► Vérifier l'étendue de mesure.
· Ligne de titre : Override actif · Ligne des valeurs process : ---	· LED d'état de fonctionnement : clignote en rouge	Une valeur process diffère de la valeur mesurée. PV est régle sur « 0», tandis que le bit Override est mis en PDOut. ► Désactiver PDOut Override.
• Ligne de titre : Qualité signal faible • Ligne des valeurs process : LOW	• LED d'état de fonctionnement : allumée en bleu	Qualité signal faible. ► Démonter l'appareil et y vérifier la présence de dépôts. ► Vérifier la présence d'influences perturbant l'application (bulles d'air/ particules).
• Ligne de titre : • Ligne des valeurs process : • IO-Link	• LED d'état de communication : clignoterapidement en jaune	La fonction IO-Link pour l'identification optique de l'appareil est active. ► Désactiver la fonction IO-Link.
• Ligne de titre : Simulation • Ligne des valeurs process : ---	• LED d'état de fonctionnement : allumée en vert	Simulation active. ► Mettre fin à la simulation.
• Ligne de titre : Verrouillage via boutons. • Ligne des valeurs process : ---		Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée. ► Déverrouiller l'appareil à l'aide des boutons.
• Ligne de titre : Verrouillage via système • Ligne des valeurs process : ---		Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée. ► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
• Ligne de titre : Verrouillage via communication • Ligne des valeurs process : ---		Le paramétrage via les boutons est bloqué, le paramétrage via la communication IO-Link est actif. ► Terminer le paramétrage via la communication IO-Link.

En cas de défaut les sorties se comportent selon le réglage [FOU] = OU. Exception : Court-circuit.

12.2 Messages d'erreur

Indication sur l'afficheur Affichage LED	Problème / marche à suivre
• Ligne de titre: Défaut du matériel • Ligne des valeurs process: ERROR	• LED d'état de fonctionnement: allumée en rouge	Appareil défectueux / mauvais fonctionnement. ► Remplacer l'appareil.
• Ligne de titre: Défaut de signal • Ligne des valeurs process: NO SIGNAL	• LED d'état de fonctionnement: clignote en rouge	Pas de fluide présent ou qualité du si-gnal trop faible en raison de perturba-tions dans la longueur de mesure. ► Vérifier si du fluide se trouve dans le tube du capteur. ► Démonter l'appareil et vérifier la présence de dépôts. ► Vérifier la présence d'influences perturbant l'application (bulles d'air/ particules).
• Ligne de titre: Défaut de paramètre • Ligne des valeurs process: PARA	• LED d'état de fonctionnement: clignote en rouge	Paramétrage en dehors de la plage va-lable. ► Vérifier le paramétrage.
• Ligne de titre: Limite supérieure crit. • Ligne des valeurs process: cr.OL	• LED d'état de fonctionnement: clignote en rouge	Plage de détention dépassée. ► Vérifier l'étendue de mesure.
• Ligne de titre: Limite inférieure crit. • Ligne des valeurs process: cr.UL	• LED d'état de fonctionnement: clignote en rouge	Plage de détention non atteinte. ► Vérifier l'étendue de mesure.

En cas d'erreur, les sorties se comportent selon leur réglage sous [FOU].

13 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.

14 Réglages usine

Paramètre SUH200 SUH	201 SUH400 SUH401
SP1 / FH1 48	I/min	12,68 gal/min	200 l/min	52,83 gal/min
rP1 / FL1 45,5	I/min	12,02 gal/min	189,6 l/min	50,09 gal/min
SP2 / FH2 96	I/min	25,36 gal/min	400 l/min	105,67 gal/min
rP2 / FL2 93,5	I/min	24,7 gal/min	389,6 l/min	102,92 gal/min
FSP1 -20 °C -4 °F -20 °C	-4 °F
FEP1 240	I/min	63,4 gal/min	1000 l/min	264,17 gal/min
FrP1 1000 Hz 1000 Hz 1000 Hz 1000 Hz
ImPS1 0,1 L 0,1 gal 0,1 L 0,1 gal
ImPR1 YES YES YES YES
ImPS2 0,1 L 0,1 gal 0,1 L 0,1 gal
ImPR2 YES YES YES YES
ASP2 0 l/min 0 gal/min 0	I/min 0 gal/min
AEP2 240	I/min	63,4 gal/min	1000 l/min	264,17 gal/min
DIn2	+EDG	+EDG	+EDG	+EDG
SEL1	FLOW	FLOW	FLOW	FLOW
ou1	HNO HNO HNO HNO
dOU1	Fdir	Fdir	Fdir	Fdir
FOU1	OFF OFF OFF OFF
SEL2	FLOW	FLOW	FLOW	FLOW
ou2	I	I	I	I
dOU2	Fdir	Fdir	Fdir	Fdir
FOU2	OFF OFF OFF OFF
uni.F	I/min gal/min	I/min gal/min
uni.T	°C	°F	°C	°F
DAP 0,6 s 0,6 s 0,6 s 0,6 s
P-n	PnP	PnP	PnP	PnP
LFC	1 l/min	0,26 gal/min	5 l/min	1,32 gal/min
MEdl	H2O	H2O	H2O	H2O
Fdir	+	+	+	+
CGA 100 % 100 % 100 % 100 % 100 %
rTo1	OFF OFF OFF OFF
rTo2	OFF OFF OFF OFF
FPro1	0+	0+	0+	0+
FPro2	0+	0+	0+	0+
LanG	EN	EN	EN	EN
diS.L	L2.Toll	L2.Toll	L2.Toll	L2.Toll
diS.U	d3	d3	d3	d3
diS.R	0°	0°	0°	0°
Paramètre SUH200 SUH1201 SUH400 SUH401
diS.B 75 % 75 % 75 % 75 %	5%
coL.F bk/wh bk/wh bk/wh	bk/wh
coL.T bk/wh bk/wh bk/wh	bk/wh
coL.V bk/wh bk/wh bk/wh	bk/wh
Mode LED On On On On
S.FLW 120	l/min	31,7 gal/min	500 l/min	132,09 gal/min
S.TMP 40 °C 104 °F 40 °C 104 °F
S.Tim 3 min 3 min 3 min	3 min
S.On OFF OFF OFF
Loc uLoc uLoc uLoc uLoc
