Type de produit	Alarme sonore extérieure avec flash orange et communication radio
Marque	Elcom
Modèle	REH002X
Alimentation	Secteur 230 V AC via bloc d'alimentation interne
Hauteur	27 cm (estimation)
Largeur	20 cm (estimation)
Profondeur	10 cm (estimation)
Poids	500 g (estimation)
Puissance sonore	Élevée (peut occasionner des troubles d'audition)
Communication radio	Oui, avec centrale d'alarme
Apprentissage	Automatique via centrale en mode installation
Autoprotection	Oui, détection d'ouverture et d'arrachement
Flash orange	Oui, intégré
Type de sirène	Sirène extérieure vocale (selon variante) ou standard
Indice de protection	IP44 (estimation pour usage extérieur)
Température de fonctionnement	-10 °C à +50 °C (estimation)
Installation	Fixation murale avec support, visserie non fournie
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas altérer la vignette de garantie, utiliser la rondelle d'autoprotection
Garantie	Sous réserve de la vignette de garantie non décollée

FOIRE AUX QUESTIONS - REH002X Elcom

Comment installer la sirène extérieure Elcom REH002X ?

Suivez la notice d'installation rapide. Fixez le support mural avec des chevilles adaptées (non fournies), accrochez la sirène, puis verrouillez-la avec la vis de blocage. Veillez à respecter les distances minimales (10 cm à gauche/droite, 5 cm au-dessus, 22 cm en dessous).

Comment effectuer l'apprentissage de la sirène avec la centrale ?

Mettez la centrale et la sirène en mode installation. Appuyez brièvement sur la touche '1' de la sirène, puis maintenez 'Off' jusqu'à la réponse de la centrale. La centrale émet un bip long et le numéro de la sirène est attribué.

Que faire si la sirène ne réagit pas à la mise sous tension ?

Retirez complètement le bloc d'alimentation, rebranchez-le et vérifiez l'émission sonore. Si aucun bip ou 3 bips d'erreur, répétez l'opération.

Comment tester la portée radio avant fixation définitive ?

Placez la sirène à l'endroit souhaité, maintenez la touche '1' enfoncée et vérifiez la réception sur la centrale. Si le test est bon, fixez la sirène.

Quelles sont les précautions de sécurité à prendre ?

Ne pas coller la vignette de garantie. Lors des essais, protégez votre audition car la puissance sonore est élevée. Évitez de fixer la sirène sur une paroi métallique.

Comment passer en mode utilisation après installation ?

Composez le code installateur (usine : 1111) sur le clavier de la centrale, puis effectuez un essai réel comme décrit dans la notice de la centrale.

Que faire si la sirène signale une erreur par 3 bips courts ?

Reprenez la phase d'apprentissage depuis le début. Vérifiez que la centrale et la sirène sont bien en mode installation et que vous suivez la séquence correcte.

Comment entretenir la sirène extérieure ?

Nettoyez-la avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. Vérifiez périodiquement le bon fonctionnement.

Où trouver des vidéos d'aide à l'installation ?

Des vidéos sont disponibles sur le site www.hager.fr.

Quels outils sont nécessaires pour l'installation ?

Un tournevis cruciforme PH2, une perceuse avec foret adapté, des chevilles et vis adaptées (non fournies).

MODE D'EMPLOI REH002X Elcom

FR Notice d'installation rapide

p. 2

Sirène extérieure, flash orange, sepio radio

Sirène extérieure vocale, flash orange, sepio radio

Sirène extérieure vocale, blanche, sepio radio

1.1 Outillage nécessaire 2
1.2 Ouverture et alimentation.... 3

2. Apprentissage 5

3. Pose....5

3.1 Choix de l'emplacement 5
3.2 Test de la portée radio....6
3.3 Fixation 6

4. Passage en mode utilisation et essai réel 8

Des vidéos d'aide à l'installation sont disponibles sur http://www.hager.fr

1. Préparation

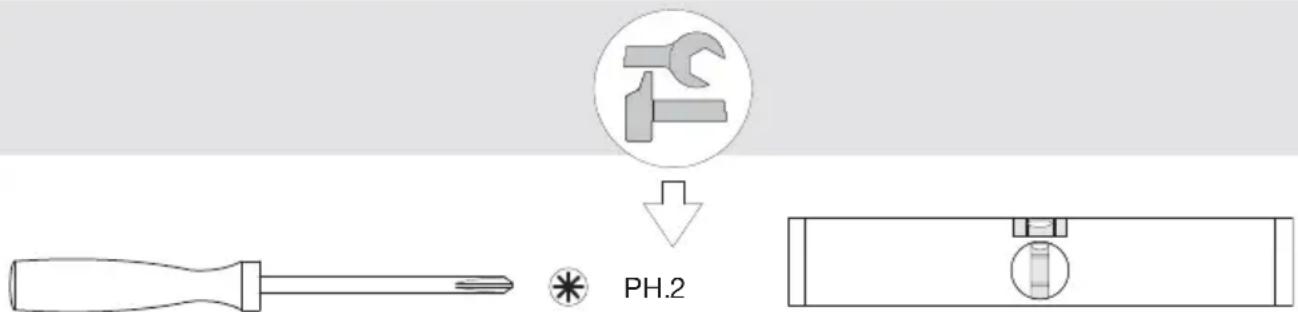

1.1 Outillage nécessaire

PH.2

ATTENTION : les vis de fixation et les chevilles ne sont pas fournies

1.2 Ouverture et alimentation

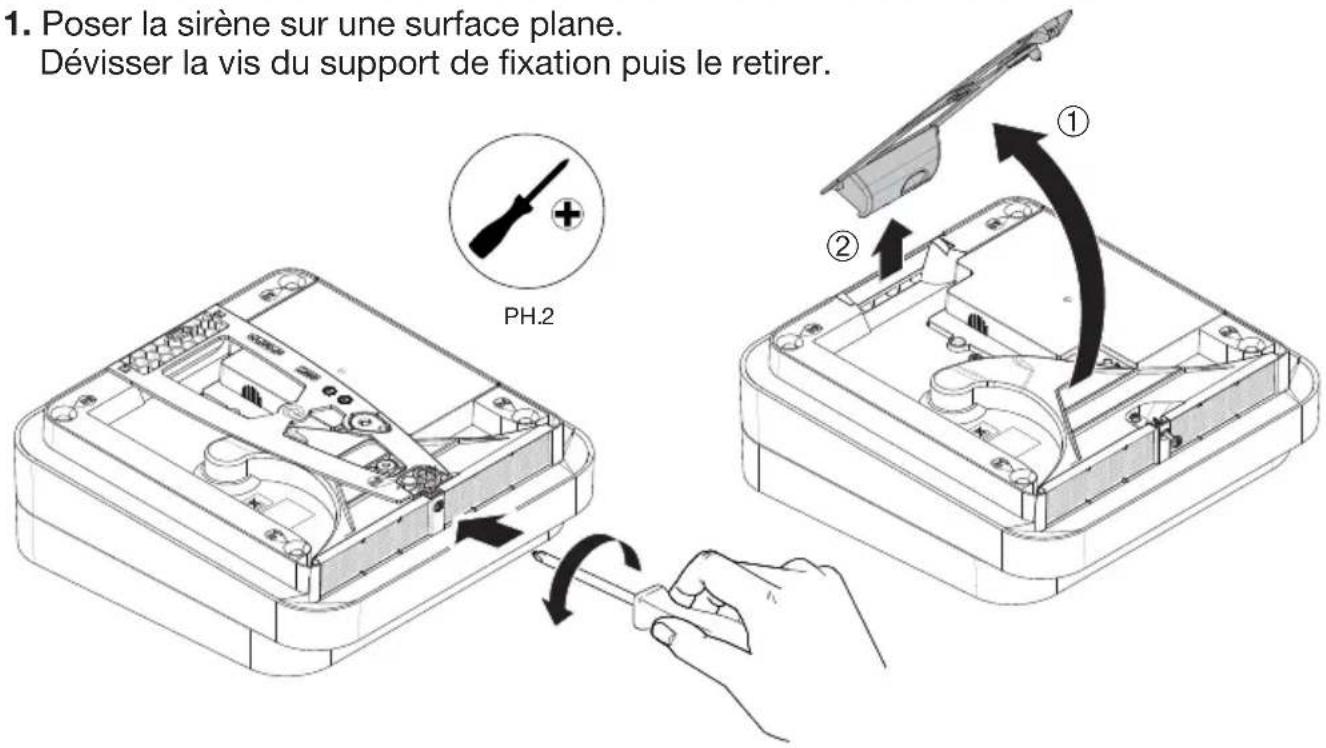

1. Poser la sirène sur une surface plane. Dévisser la vis du support de fixation puis le retirer.

1. Poser la sirène sur une surface plane. Dévisser la vis du support de fixation puis le retirer. PH.2 ① ②

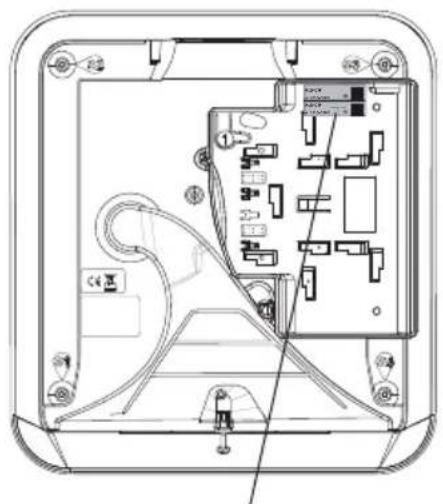

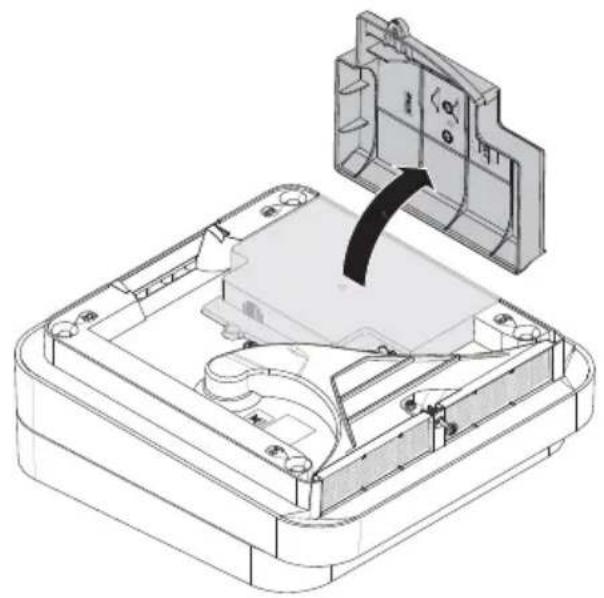

1. Retirer le cache bloc d'alimentation. 3. Vignette de garantie

Ne pas décoller la vignette. Elle vous sera nécessaire pour toute demande de garantie.

Vignette de garantie

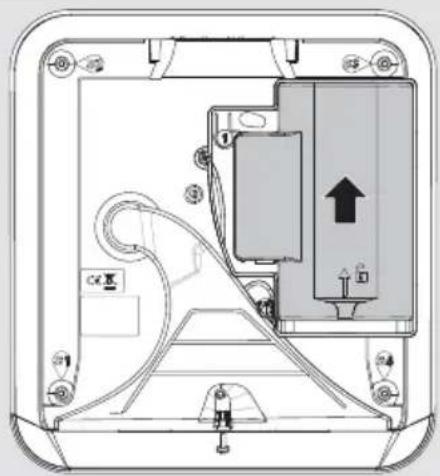

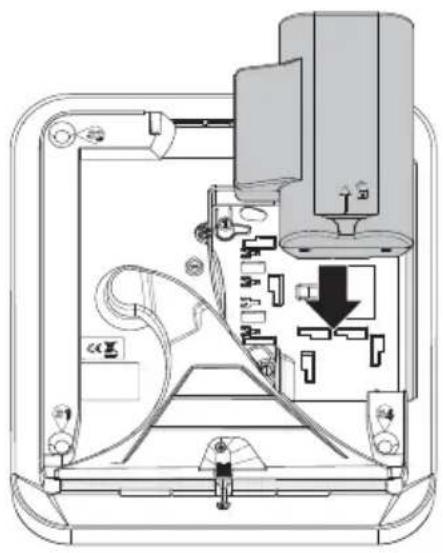

1. Positionner le bloc d'alimentation sur les rails de guidage.

Le glisser vers le bas jusqu'en butée afin de le verrouiller.

A la mise sous tension, la sirène émet un bip long et passe automatiquement en mode installation (son autoprotection est inactive).

ATTENTION : si la sirène ne réagit pas comme prévu (pas de réaction ou 3 bips d'erreur) :

• retirer complètement le bloc d'alimentation,
• brancher de nouveau le bloc d'alimentation,
  • vérifier l'émission correcte de la sirène.

L'apprentissage permet d'établir la reconnaissance de la sirène par la centrale.

L'apprentissage de la sirène doit s'effectuer centrale et sirène en mode installation, dans le cas contraire, composer sur le clavier de la centrale :

# 2 # # puis # 3 # #

code maître (usine : 0000) code installateur (usine : 1111)

ATTENTION

• Lors de l'apprentissage, il est inutile de placer le produit à apprendre à proximité de la centrale, au contraire nous vous conseillons de vous éloigner quelque peu (placer le produit à au moins 2 m de la centrale).
• Le n° de la sirène est attribué par la centrale lors de l'apprentissage.

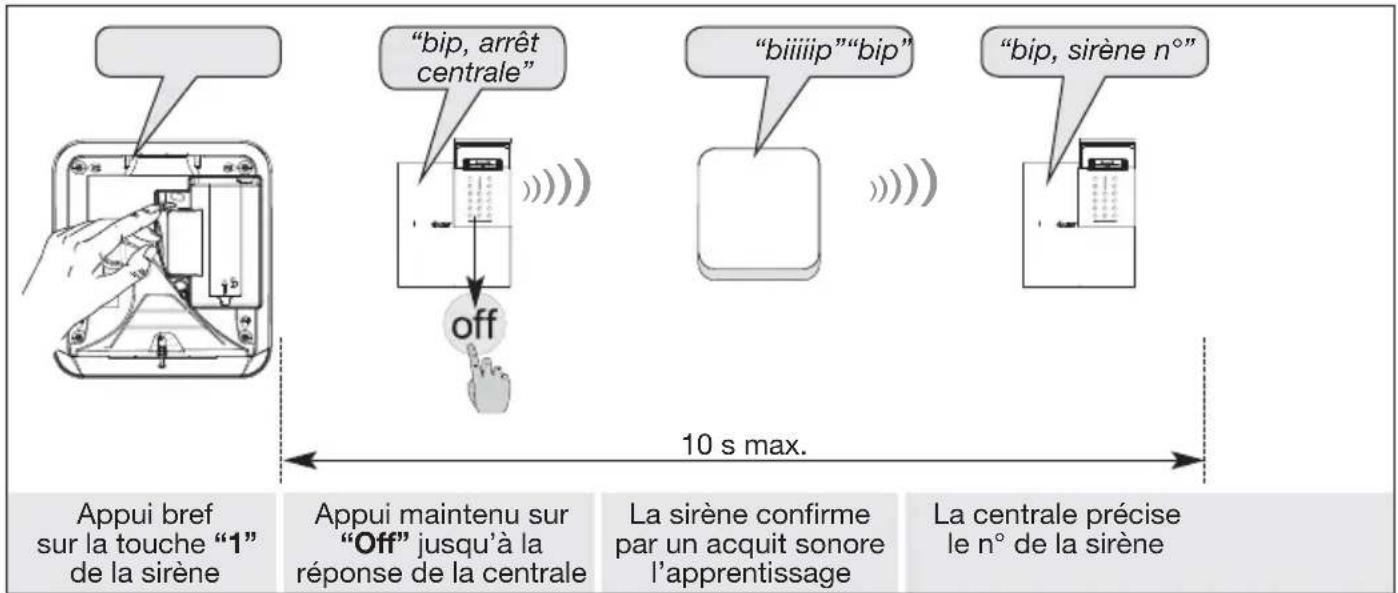

Séquence d'apprentissage de la sirène :

"bip, arrêt centrale" "biiiip""bip" "bip, sirène n°" 10 s max. Appui bref sur la touche "1" de la sirène Appui maintenu sur "Off" jusqu'à la réponse de la centrale La sirène confirme par un acquit sonore l'apprentissage La centrale précise le n° de la sirène

ATTENTION : la centrale et la sirène signalent une erreur de manipulation par 3 bips courts ; dans ce cas, reprendre la phase d'apprentissage à son début.

3. Pose

3.1 Choix de l'emplacement

ATTENTION : respecter une distance d'au moins 2 mètres entre chaque produit, excepté entre deux détecteurs.

La sirène doit être placée de préférence :

• en hauteur,
• loin de sources éventuelles de perturbation électrique (compteur électrique, coffret téléphonique...).

Ne jamais fixer la sirène sur une paroi métallique.

3.2 Test de la portée radio

Avant de fixer la sirène, se positionner à l'endroit envisagé puis procéder à un test de portée radio. Si le test est bon, fixer la sirène sinon, la déplacer.

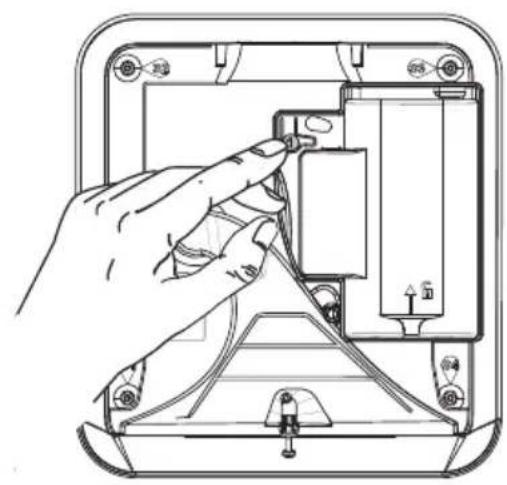

1. Maintenir appuyé sur la touche "1".

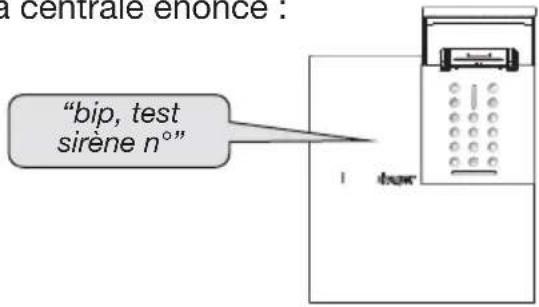

1. La centrale énonce :

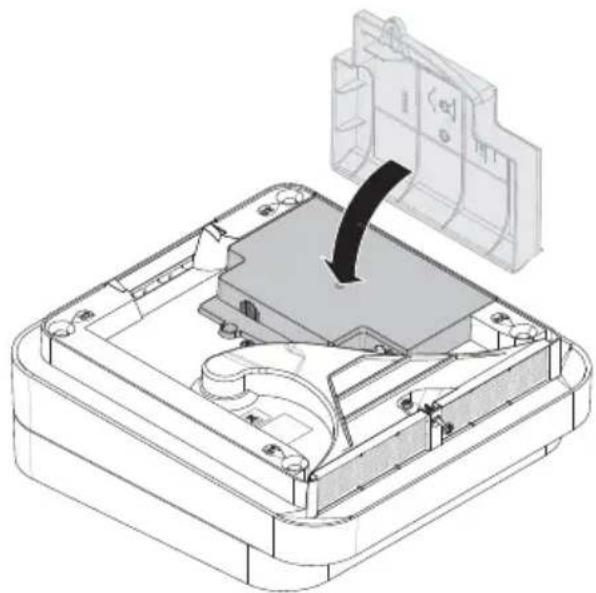

1. Repositionner le cache bloc d'alimentation et le visser à l'aide de la vis située à côté.

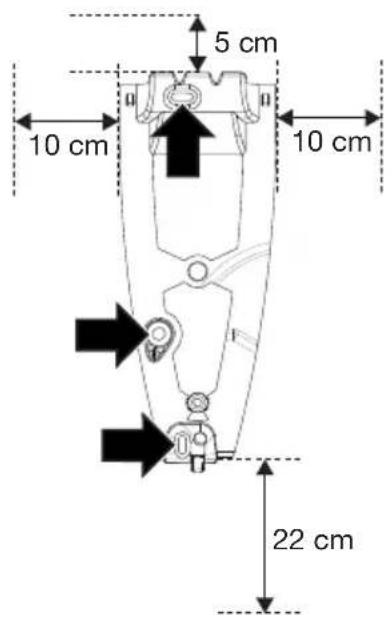

1. Pour permettre l'installation de la sirène, prévoir un dégagement d'environ 10 cm à gauche, 10 cm à droite, 5 cm au-dessus et 22 cm en dessous du support. Repérer les 3 points de fixation et percer à l'aide d'un foret adapté.

5 cm 10 cm 10 cm 22 cm

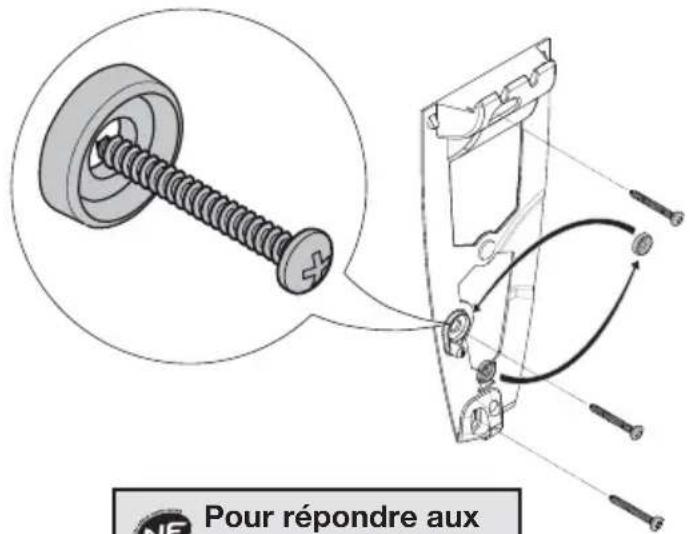

1. Détacher la rondelle, l'insérer et fixer le support l'aide de chevilles et de vis adaptées (vis VBA ∅ 4 x 40 tête plate ∅ 8 / CP CBL Z 4 x 40 / CP CBL H 4 x 40). Les vis et les chevilles ne sont pas fournies.

Pour répondre aux

Pour répondre aux exigences NF&A2P, la rondelle d'autoprotection doit être positionnée.

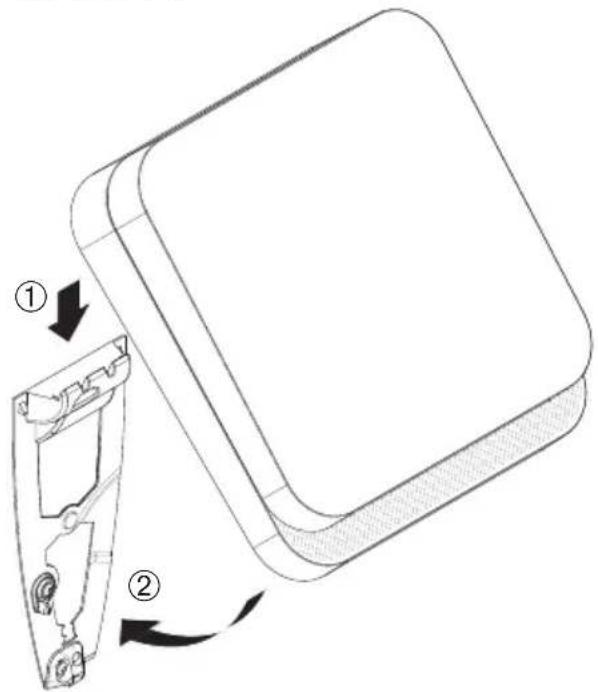

1. Accrocher la sirène sur le support de fixation.

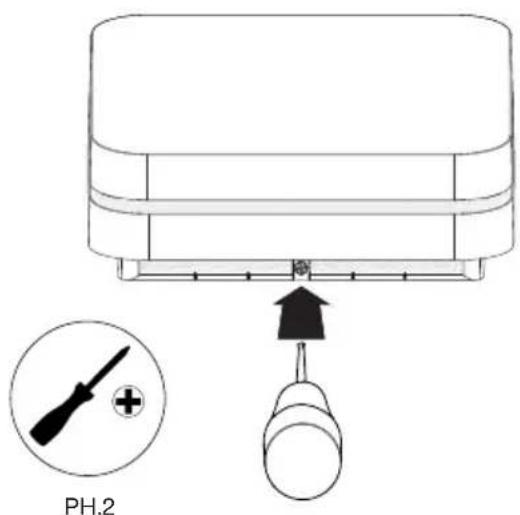

1. Verrouiller la sirène à l'aide de la vis de blocage.

PH.2

4. Passage en mode utilisation et essai réel

1. Passer le système en mode utilisation en composant sur le clavier ou sur la centrale :

code installateur (usine : 1111)

1. Se reporter au chapitre Essai réel de la notice d'installation rapide de la centrale d'alarme.

ATTENTION : la puissance sonore de la sirène peut occasionner des troubles d'audition, prendre les précautions nécessaires lors des essais de déclenchement.

VOTRE SIRENE EST MAINTENANT OPÉRATIONNELLE. LES INFORMATIONS RELATIVES A LA MAINTENANCE AINSI QUE DES FONCTIONS OPTIONNELLES SONT DISPONIBLES DANS LA NOTICE D'INSTALLATION COMPLÉMENTAIRE.

Pour obtenir des conseils lors de l'installation ou avant tout retour de matériel, contactez l'assistance technique :

appel non surtaxe

Une équipe de techniciens qualifiés vous indiquera la procédure à suivre.

www.hager.fr

Par la présente, Hager Security SAS déclare que les équipements radioélectriques, références RLD405F, RLD415F et RLD416X sont conformes aux exigences :

• de la directive R&TTE 1999/5/EC jusqu'au 12 juin 2017,
• de la directive RE-D 2014/53/EU à partir du 13 juin 2017.

Le texte complet de la Déclaration de UE Conformité est disponible à l'adresse internet : www.hager.fr.

Document non contractuel, soumis à modifications sans préavis.

Recommendations

Tout accès aux zones internes, au-delà des zones décrites dans la présente notice sont à proscrire et annulent la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y accéder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.
