REH002X - Allarme sonoro esterno Elcom - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Allarme sonoro esterno con lampeggio arancione e comunicazione radio
Marca	Elcom
Modello	REH002X
Alimentazione	Rete 230 V CA tramite alimentatore interno
Altezza	27 cm (stima)
Larghezza	20 cm (stima)
Profondità	10 cm (stima)
Peso	500 g (stima)
Potenza sonora	Elevata (può causare danni all'udito)
Comunicazione radio	Sì, con centrale d'allarme
Apprendimento	Automatico tramite centrale in modalità installazione
Autoprotezione	Sì, rilevamento di apertura e rimozione
Lampeggio arancione	Sì, integrato
Tipo di sirena	Sirena esterna vocale (a seconda della variante) o standard
Grado di protezione	IP44 (stima per uso esterno)
Temperatura di esercizio	-10 °C a +50 °C (stima)
Installazione	Fissaggio a parete con supporto, viti non incluse
Manutenzione	Pulire con un panno morbido e asciutto
Sicurezza	Non alterare l'etichetta di garanzia, utilizzare la rondella di autoprotezione
Garanzia	Subordinata all'etichetta di garanzia non staccata

Domande frequenti - REH002X Elcom

Come installare la sirena esterna Elcom REH002X?

Seguire le istruzioni di installazione rapida. Fissare il supporto a parete con tasselli adatti (non inclusi), agganciare la sirena, quindi bloccarla con la vite di arresto. Assicurarsi di rispettare le distanze minime (10 cm a sinistra/destra, 5 cm sopra, 22 cm sotto).

Come effettuare l'apprendimento della sirena con la centrale?

Mettere la centrale e la sirena in modalità installazione. Premere brevemente il tasto '1' della sirena, quindi tenere premuto 'Off' fino a quando la centrale risponde. La centrale emette un lungo bip e il numero della sirena viene assegnato.

Cosa fare se la sirena non reagisce all'accensione?

Rimuovere completamente l'alimentatore, ricollegarlo e verificare l'emissione sonora. Se nessun bip o 3 bip di errore, ripetere l'operazione.

Come testare la portata radio prima del fissaggio definitivo?

Posizionare la sirena nel punto desiderato, tenere premuto il tasto '1' e verificare la ricezione sulla centrale. Se il test è positivo, fissare la sirena.

Quali sono le precauzioni di sicurezza da adottare?

Non incollare l'etichetta di garanzia. Durante i test, proteggere l'udito poiché la potenza sonora è elevata. Evitare di fissare la sirena su una parete metallica.

Come passare alla modalità di utilizzo dopo l'installazione?

Comporre il codice installatore (di fabbrica: 1111) sulla tastiera della centrale, quindi effettuare una prova reale come descritto nel manuale della centrale.

Cosa fare se la sirena segnala un errore con 3 brevi bip?

Riprendere la fase di apprendimento dall'inizio. Verificare che la centrale e la sirena siano in modalità installazione e che si stia seguendo la sequenza corretta.

Come mantenere la sirena esterna?

Pulirla con un panno morbido e asciutto. Non utilizzare prodotti chimici. Verificare periodicamente il corretto funzionamento.

Dove trovare video di aiuto all'installazione?

I video sono disponibili sul sito www.hager.fr.

Quali strumenti sono necessari per l'installazione?

Un cacciavite a croce PH2, un trapano con punta adatta, tasselli e viti adatte (non inclusi).

MANUALE UTENTE REH002X Elcom

IT Manuale d'installazione rapida

p. 9

Sirena da esterno con lampeggiante

Sirena da esterno con lampeggiante e messaggi vocali

Sirena bianca da esterno con lampeggiante

Sirena bianca da esterno con lampeggiante e messaggi vocali

RLD405F RLD415F RLD405T RLD415T RLD406X RLD416X TwinBand® B Ind. A

Sommaire

1. Préparation....2

1.1 Utensili necessari....9
1.2 Apertura e alimentazione.... 10

2. Apprendimento 12

3. Installazione della sirena 12

3.1 Scelta del luogo d'installazione.... 12
3.2 Test della portata radio....13
3.3 Fissaggio....13

4. Passaggio in modo uso e prova reale.... 15

1. Preparazione

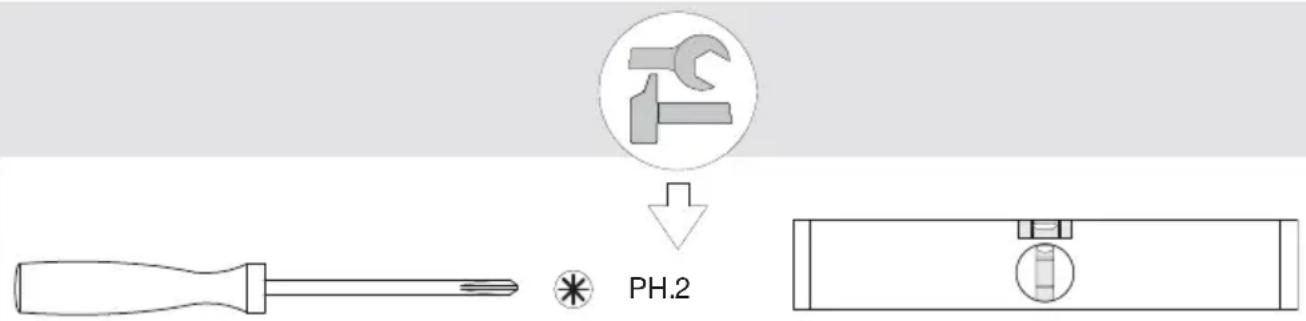

1.1 Utensili necessari

PH.2

ATTENZIONE: le viti di fissaggio e i tasselli non sono forniti in dotazione.

1.2 Apertura e alimentazione

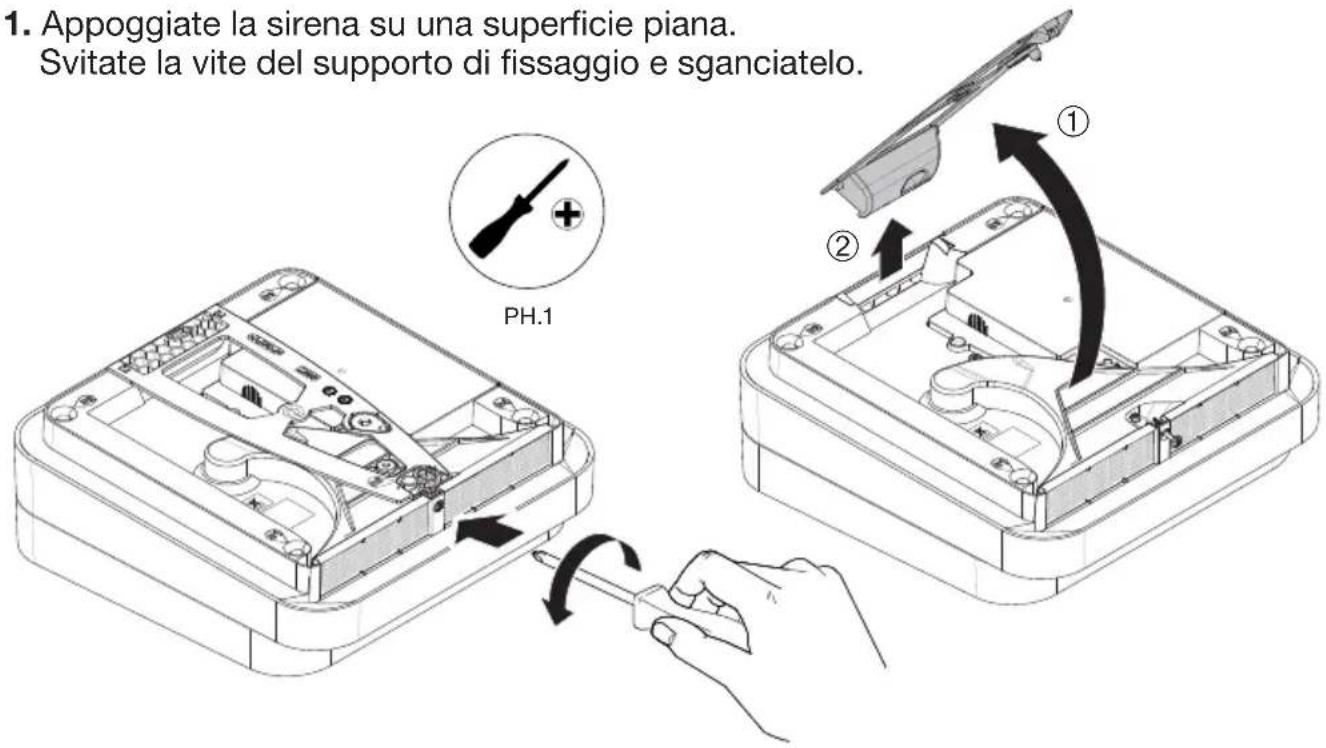

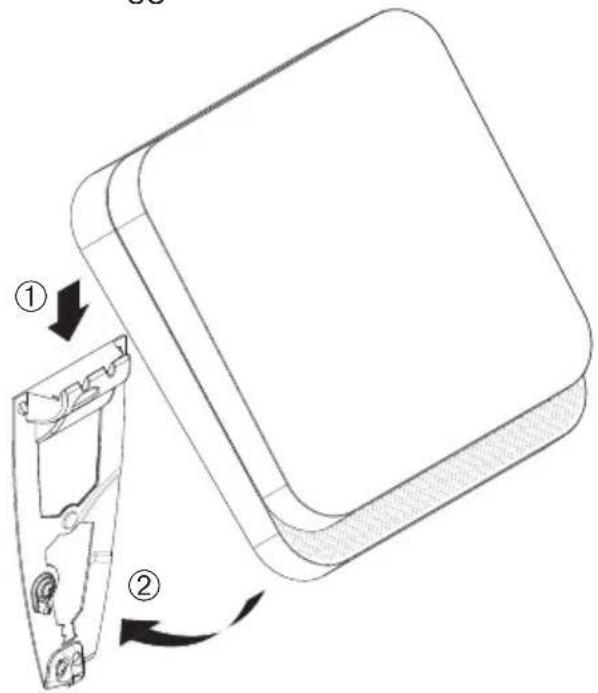

1. Appoggiate la sirena su una superficie piana. Svitate la vite del supporto di fissaggio e sganciatelo.

1. Appoggiate la sirena su una superficie piana. Svitate la vite del supporto di fissaggio e sganciatelo. PH.1 ① ②

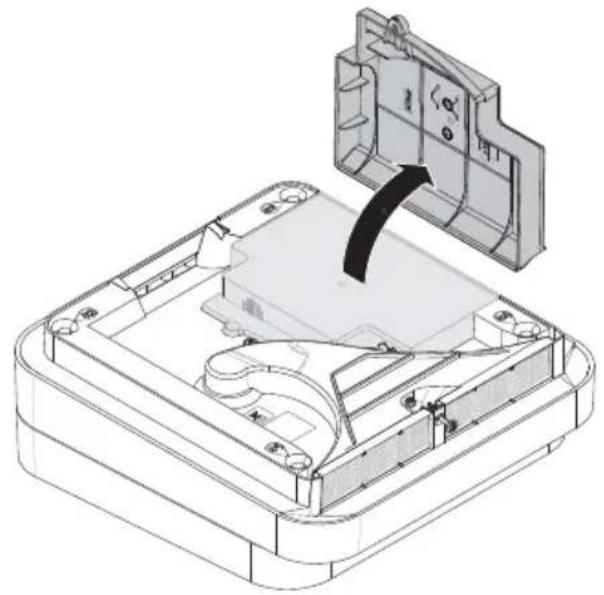

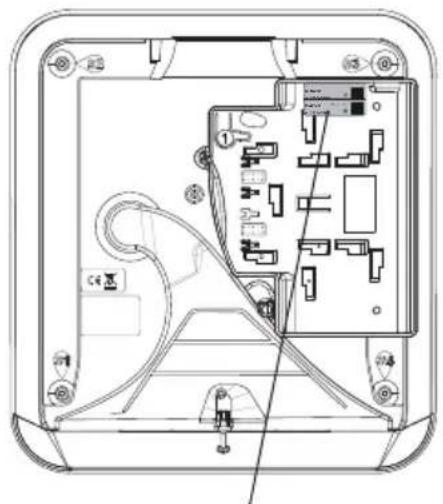

1. Togliete lo sportello del vano pila. 3. Etichetta di garanzia

- Staccate la parte pretagliata dell'etichetta e incollatela sul certificato di garanzia che si trova con la centrale. - Se state completando un impianto preesistente, utilizzate il certificato di garanzia fornito con questo prodotto.

Etichetta di garanzia

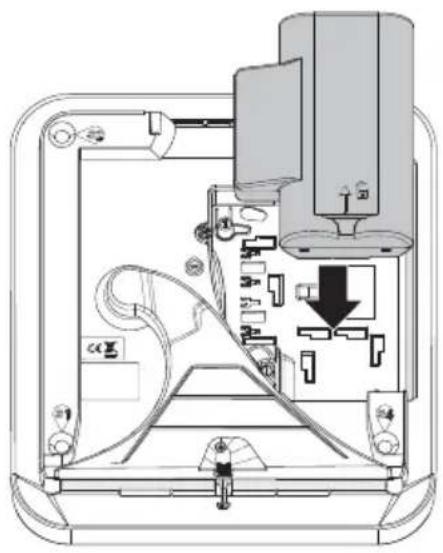

1. Posizionate la pila sulle scanalature di guida.

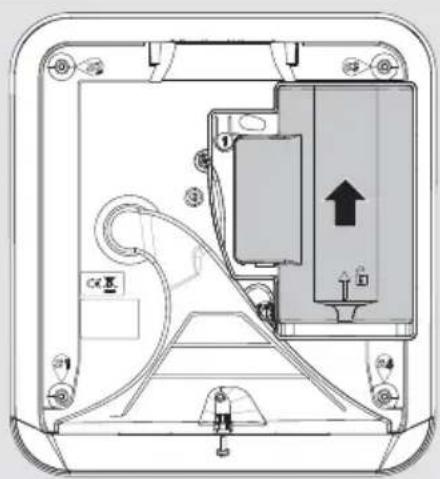

Fatela scivolare verso il basso fino in fondo per bloccarla.

Al momento dell'alimentazione, la sirena emette un bip lungo e passa automaticamente in modo "installazione" (l'autoprotezione della sirena è inattiva).

ATTENZIONE: se la sirena non reagisce come previsto (nessuna reazione oppure 3 bip brevi d'errore):

• scollegate completamente la pila,
• ricollegate la pila,
• verificate la corretta reazione della sirena.

L'apprendimento permette di effettuare il riconoscimento radio della sirena da parte della centrale. L'apprendimento della sirena deve avvenire con la centrale e la sirena in modo installazione, se così non fosse digitate sulla tastiera della centrale:

codice principale (di fabbrica: 0000) codice installatore (di fabbrica: 1111)

ATTENZIONE

• Durante l'apprendimento è inutile posizionare il prodotto vicino alla centrale. Al contrario, è raccomandabile allontanarlo un po' (posizionate il prodotto ad almeno 2 metri dalla centrale).
• Il numero della sirena viene attribuito dalla centrale al momento dell'apprendimento.

Sequenza di apprendimento della sirena:

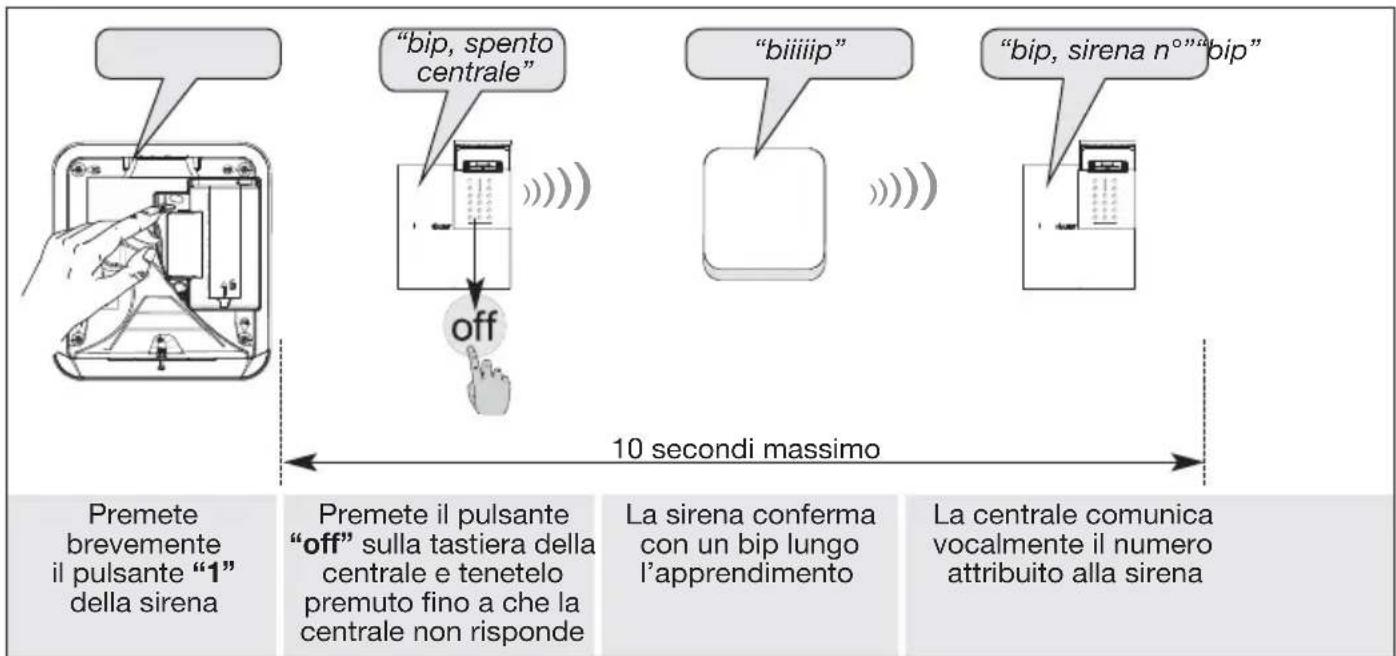

"bip, spento centrale" "biiiip" "bip, sirena n°" "bip" 10 secondi massimo Premete brevemente il pulsante "1" della sirena Premete il pulsante "off" sulla tastiera della centrale e tenetelo premuto fino a che la centrale non risponde La sirena conferma con un bip lungo l'apprendimento La centrale comunica vocalmente il numero attribuito alla sirena

ATTENZIONE: la centrale e la sirena segnalano un errore nella fase di apprendimento emettendo 3 bip brevi; in questo caso, effettuate nuovamente la procedura d'apprendimento dall'inizio.

3. Installazione della sirena

3.1 Scelta del luogo d'installazione

ATTENZIONE: mantenete una distanza di almeno 2 metri tra ogni apparecchiatura del sistema, tranne che tra due rivelatori.

La sirena deve essere installata preferibilmente:

• in alto,
• Iontano da sorgenti di disturbo elettromagnetico (contatori elettrici, centralini telefonici...).

Non fissate mai la sirena esterna direttamente su di una parete metallica.

3.2 Test della portata radio

Prima di fissare la sirena, posizionatevi nel luogo prescelto per l'installazione ed effettuate un test di portata radio. Se il test ha esito positivo, fissate la sirena, altrimenti spostatela.

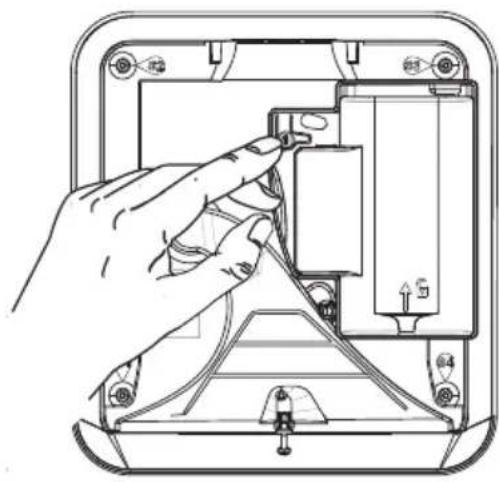

1. Tenete premuto il pulsante "1".

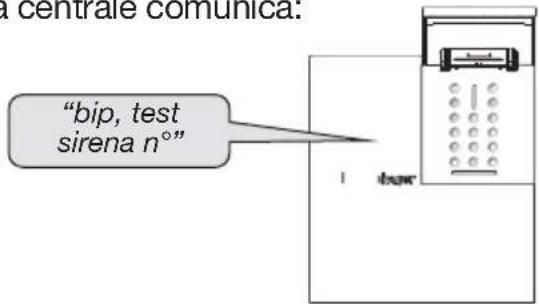

1. La centrale comunica:

"bip, test sirena n°" 1 door

1. La sirena emette un bip.

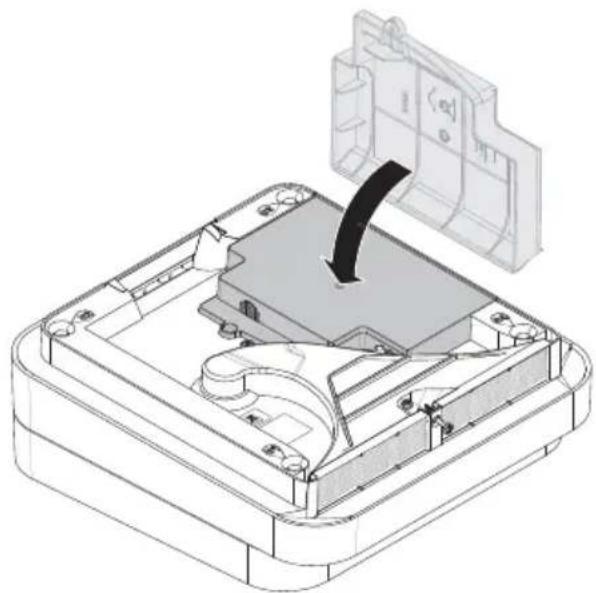

1. Riposizionate lo sportello del vano pila e avvitatelo con la vite posta a lato.

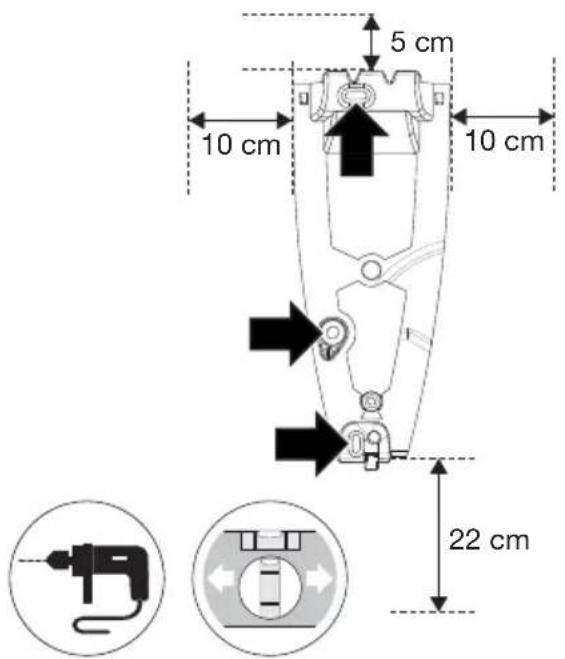

1. Per permettere l'installazione della sirena, assicuratevi che sia presente uno spazio libero di almeno 10 cm a sinistra, 10 cm a destra, 5 cm al di sopra e 22 cm al di sotto del supporto. Individuate i 3 punti di fissaggio e forate con un trapano dotato di una punta adeguata.

5 cm 10 cm 10 cm 22 cm

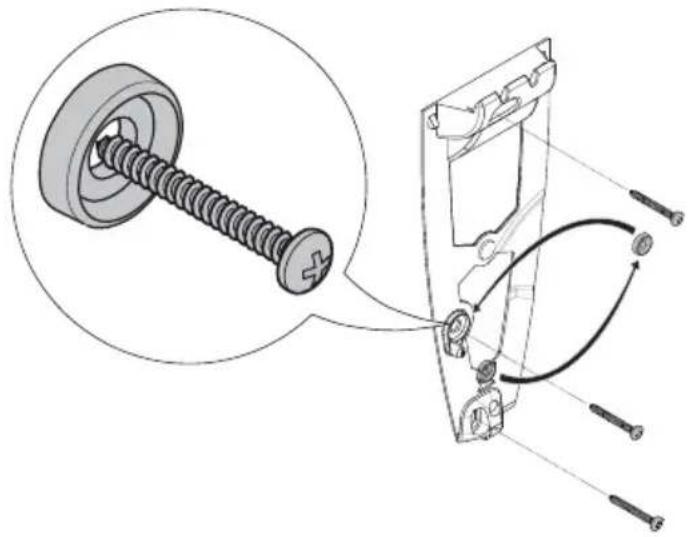

1. Staccate la rondella, inseritela e fissate il supporto con tasselli e viti adeguati (viti VBA ∅ 4 x 40 testa piatta ∅ 8 / CP CBL Z 4 x 40 / CP CBL H 4 x 40). Le viti e tasselli non sono forniti.

1. Agganciate la sirena sul supporto di fissaggio.

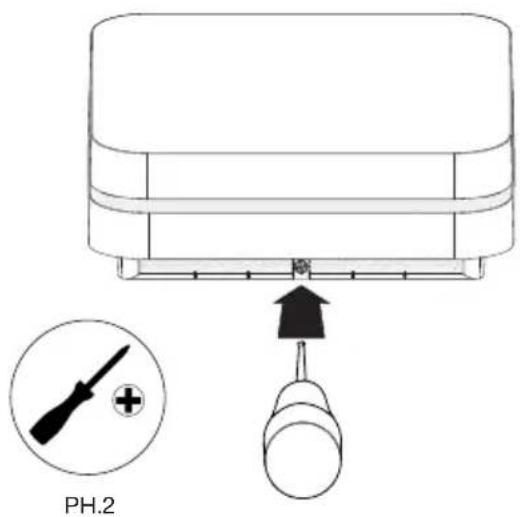

1. Bloccate la sirena con l'apposita vite di bloccaggio.

PH.2

4. Passaggio in modo uso e prova reale

1. Portate il sistema in modo uso digitando sulla tastiera o sulla centrale:

codice installatore (di fabbrica: 1111)

1. Fate riferimento al capitolo “Prova reale” del manuale di installazione rapida della centrale d'allarme.

ATTENZIONE: la potenza sonora della sirena potrebbe causare problemi d'udito, prendete le precauzioni necessarie al momento di effettuare delle prove d'attivazione della sirena.

LA SIRENA È ORA OPERATIVA. LE INFORMAZIONI RELATIVE ALLA MANUTENZIONE E AD ALTRE FUNZIONI OPZIONALI SONO PRESENTI SUL MANUALE D'INSTALLAZIONE COMPLEMENTARE DISPONIBILE SUL SITO www.hager-sicurezza.it

Per avere consigli e chiarimenti durante l'installazione del sistema d'allarme o prima di rispedire qualunque prodotto difettoso, contattate l'Assistenza Tecnica:

051 671 44 50

Un gruppo di tecnici competenti vi indicherà la procedura da seguire più adatta al vostro caso.

[e-mail]

Con la presente, Hager Security SAS dichiara che le apparecchiature radioelettriche con codici RLD405T, RLD415T, RLD406X e RLD416X sono conformi ai requisiti essenziali:

• della direttiva R&TTE 1999/5/EC fino al 12 giugno 2017,
• della direttiva RE-D 2014/53/EU a partire dal 13 giugno 2017.
  Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.hager-sicurezza.it.

Il presente manuale può essere soggetto a modifiche senza preavviso.

Raccomandazioni

Le zone interne, oltre alle zone descritte nel presente manuale, non devono essere toccate; il mancato rispetto della presente disposizione invaliderebbe la garanzia e qualsiasi altra forma di responsabilità. Infatti, tali manipolazioni possono danneggiare le parti e/o i componenti elettronici. Questi prodotti sono stati concepiti in modo tale da non dover essere toccati durante la messa in funzione e durante le operazioni di manutenzione del prodotto.
