Tipo di prodotto	Sirena esterna vocale con lampeggio arancione, comunicazione radio (sepio)
Marca	Elcom (gruppo Hager)
Modello	REH003X
Dimensioni (L x A x P)	Circa 200 x 200 x 100 mm
Peso	Circa 1 kg
Alimentazione	230 VCA tramite alimentatore interno
Frequenza radio	868 MHz (radio sepio)
Portata radio	Fino a 200 m in campo libero
Livello sonoro	105 dB a 1 m (regolabile dall'installatore)
Tipo di lampeggio	Lampeggio LED arancione
Funzione vocale	Sirena vocale integrata con messaggi di allerta
Protezione antisabotaggio	Autoprotezione per apertura e strappo (con rondella fornita)
Temperatura di funzionamento	-10°C a +55°C
Grado di protezione	IP44 (esterno)
Norme	NF A2P, direttiva RE-D 2014/53/EU
Apprendimento	Registrazione automatica con la centrale d'allarme (modalità installazione)
Installazione	Fissaggio a parete con tasselli e viti (non forniti), distanza minima consigliata
Manutenzione e pulizia	Pulire l'esterno con un panno morbido e asciutto. Verificare periodicamente il funzionamento
Sicurezza	Non aprire oltre le zone descritte. La garanzia decade in caso di accesso interno non autorizzato
Ricambi e riparabilità	Contattare l'assistenza tecnica Hager. Nessun ricambio per il pubblico

Domande frequenti - REH003X Elcom

Qual è la portata radio della sirena REH003X?

La portata radio può raggiungere 200 metri in campo libero. In interni, può essere ridotta da ostacoli (muri, metallo). Prima del fissaggio, eseguire un test di portata tenendo premuto il tasto '1'.

Come installare la sirena REH003X?

Scegliere un luogo in alto, lontano da fonti di interferenze elettriche e ad almeno 2 metri dalla centrale. Fissare il supporto al muro con tasselli adatti (non forniti), poi agganciare la sirena e bloccarla con la vite di fissaggio. Ricordarsi di inserire la rondella antisabotaggio per soddisfare le norme NF A2P.

La sirena non reagisce all'accensione, cosa fare?

Se non si sente un bip lungo o si sentono 3 bip di errore, scollegare completamente l'alimentatore e ricollegarlo. Verificare che la sirena sia in modalità installazione (autoprotezione disattivata). Se il problema persiste, contattare l'assistenza tecnica.

Come associare la sirena alla centrale d'allarme?

Mettere la centrale e la sirena in modalità installazione. Sulla tastiera della centrale, comporre 2 # codice master (0000) o codice installatore (1111) poi 3 #. Posizionare la sirena ad almeno 2 metri dalla centrale durante l'apprendimento. Seguire la sequenza descritta nel manuale.

Quali sono i messaggi vocali della sirena?

La sirena REH003X è una sirena vocale. Può diffondere messaggi di allerta predefiniti (ad esempio 'Intrusione rilevata'). I messaggi sono configurati in fase di installazione. Il volume sonoro raggiunge 105 dB.

La sirena emette 3 bip brevi durante l'apprendimento, cosa significa?

3 bip brevi indicano un errore di procedura. Ripetere la fase di apprendimento dall'inizio. Assicurarsi che la centrale e la sirena siano in modalità installazione e che si rispetti la distanza di 2 metri.

Come pulire la sirena esterna?

Utilizzare un panno morbido e asciutto per spolverare l'esterno. Non usare mai prodotti chimici o abrasivi. Controllare regolarmente che le aperture per la diffusione del suono non siano ostruite.

Cosa fare in caso di blackout?

La sirena REH003X funziona a rete 230 V. In caso di interruzione, non funzionerà. Per una protezione continua, abbinarla a una centrale con batteria di riserva. Contattare il proprio installatore per soluzioni.

La sirena è compatibile con tutte le centrali Hager?

La sirena utilizza la tecnologia sepio radio (868 MHz). È compatibile con le centrali Hager della gamma RLD405F, RLD415F, RLD416X e altre centrali che supportano il protocollo sepio. Verificare la compatibilità nel manuale della centrale.

Dove trovare il manuale completo della REH003X?

Il manuale di installazione rapida è incluso nella confezione. Può anche essere scaricato gratuitamente in formato PDF dal sito notice-facile.com o dal sito del produttore www.hager.fr.

MANUALE UTENTE REH003X Elcom

IT Manuale d'installazione rapida

p.9 Sirena da esterno con lampeggiante Sirena da esterno con lampeggiante e messaggi vocali Sirena bianca da esterno con lampeggiante Sirena bianca da esterno con lampeggiante e messaggi vocali

Sommaire

1.Preparation 2

1.1 Utensili necessari 9
1.2 Apertura e alimentazione 10

1. Apprendimento 12

3.Installazione della sirena 12

3.1 Scelta del luogo d'installazione 12
3.2 Test della portata radio 13
3.3 Fissaggio 13

4.Passaggio in modo uso e prova reale. 15

1. Preparazione

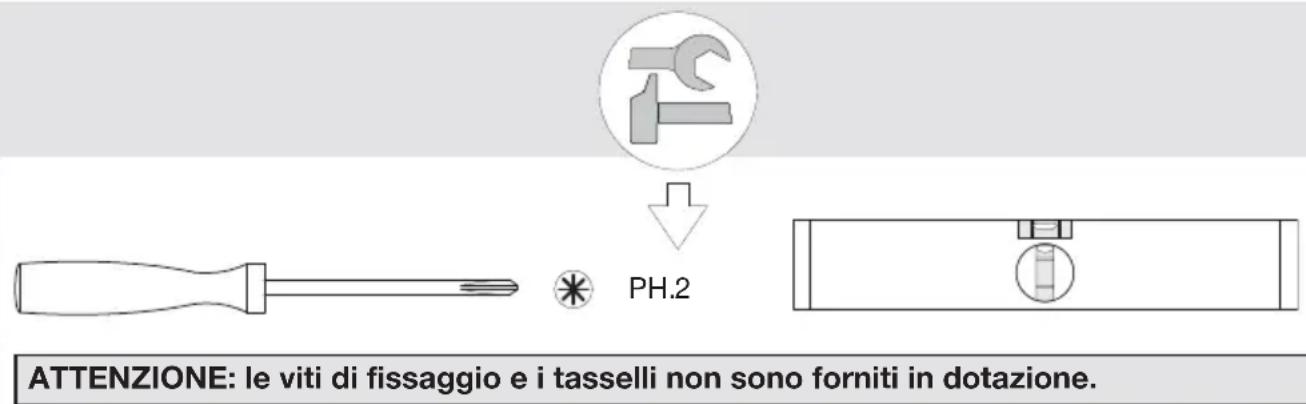

1.1 Utensili necessari

1.2 Apertura e alimentazione

1. Appoggiate la sirena su una superficie piana.

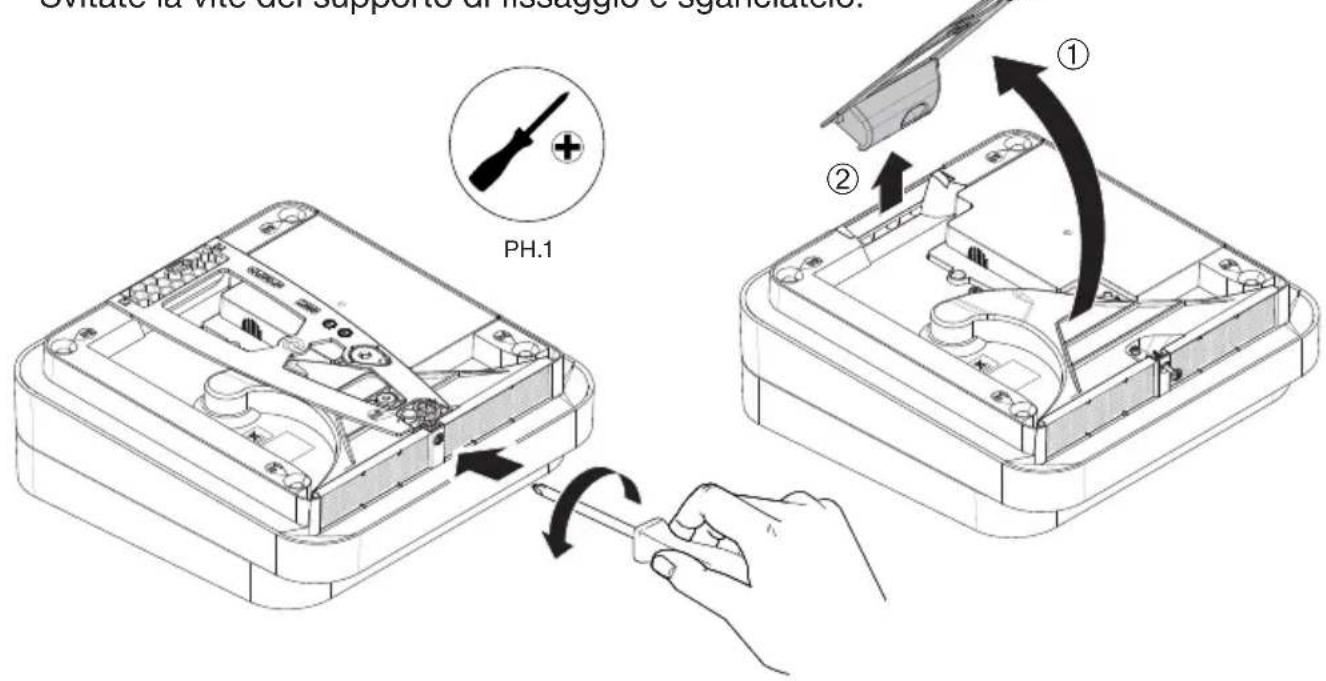

   Svitate la vite del supporto di fissaggio e sganciatelo.

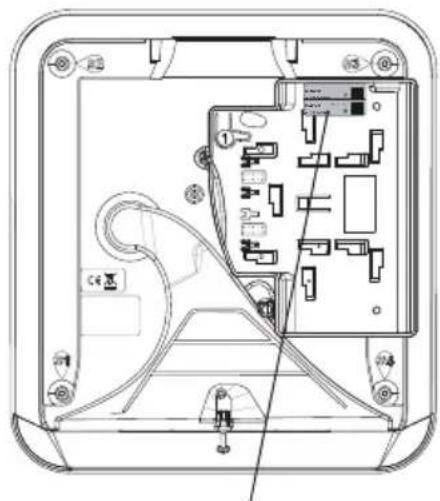

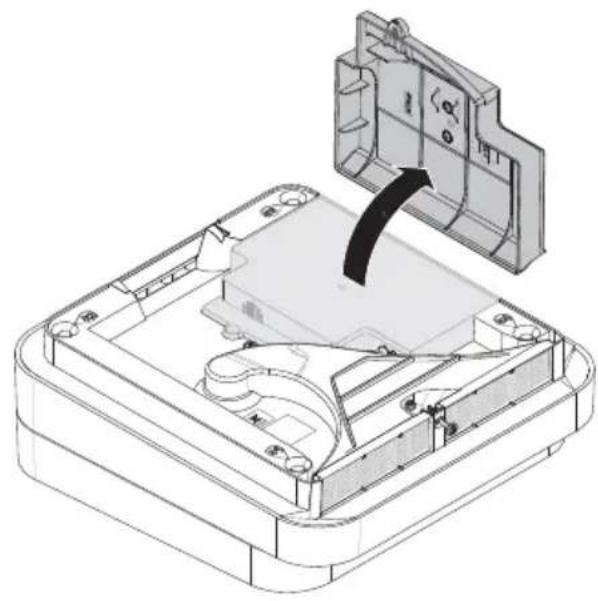

1. Togliete lo sportello del vano pila. 3. Etichetta di garanzia

• Staccate la parte pretagliata dell'etichetta e incollatela sul certificato di garanzia che si trova con la centrale.

• Se state completando un impianto preesistente, utilizzate il certificato di garanzia fornito con questo prodotto.

Etichetta di garanzia

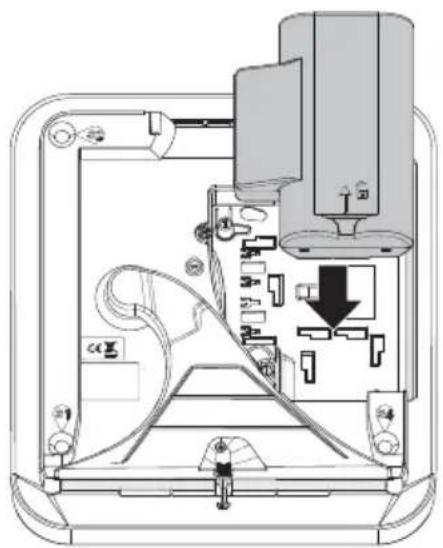

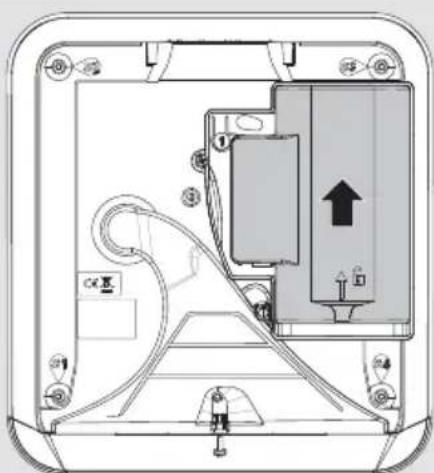

1. Posizione la pila sulle scanalature di guida.

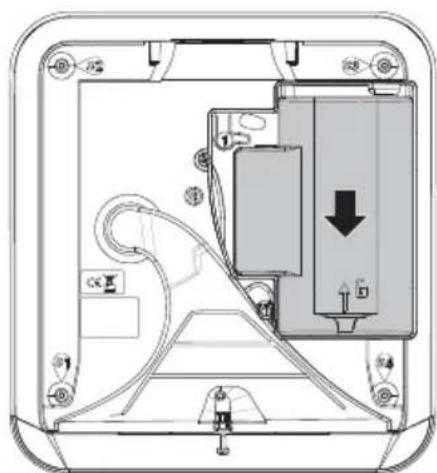

Fatela scivolare verso il basso fino in fondo per bloccarla.

Al momento dell'alimentazione, la sirena emette un bip lungo e passa automaticamente in modo "installazione" (l'autoprotezione della sirena è inattiva).

ATTENZIONE: se la sirena non reagisce come previsto (nessuna reazione oppure 3 bip brevid'errore):

• scollegate completeness la pila,
• ricollegate la pila,
• verificate la corretta reazione della sirena.

2. Apprendimento

L'apprendimento permette di effettuire il riconoscimento radio della sirena da parte della centrale. L'apprendimento della sirena deve avvenire con la centrale e la sirena in modo installmentazione, se sono non fosse digitate sulla tastiera della centrale:

2 # # poi # 3 #

codice principale (di fabbrica: 0000) codice installatore (di fabbrica: 1111)

ATTENZIONE

• Durante l'apprendimento è inutile posizionare il prodotto vicino alla centrale. Al contrario, è raccomandabile allontanarlo un po' (posizione il prodotto ad almeno 2 metri alla centrale).
• Il numero della sirena viene attribuito alla centrale al momento dell'apprendimento.

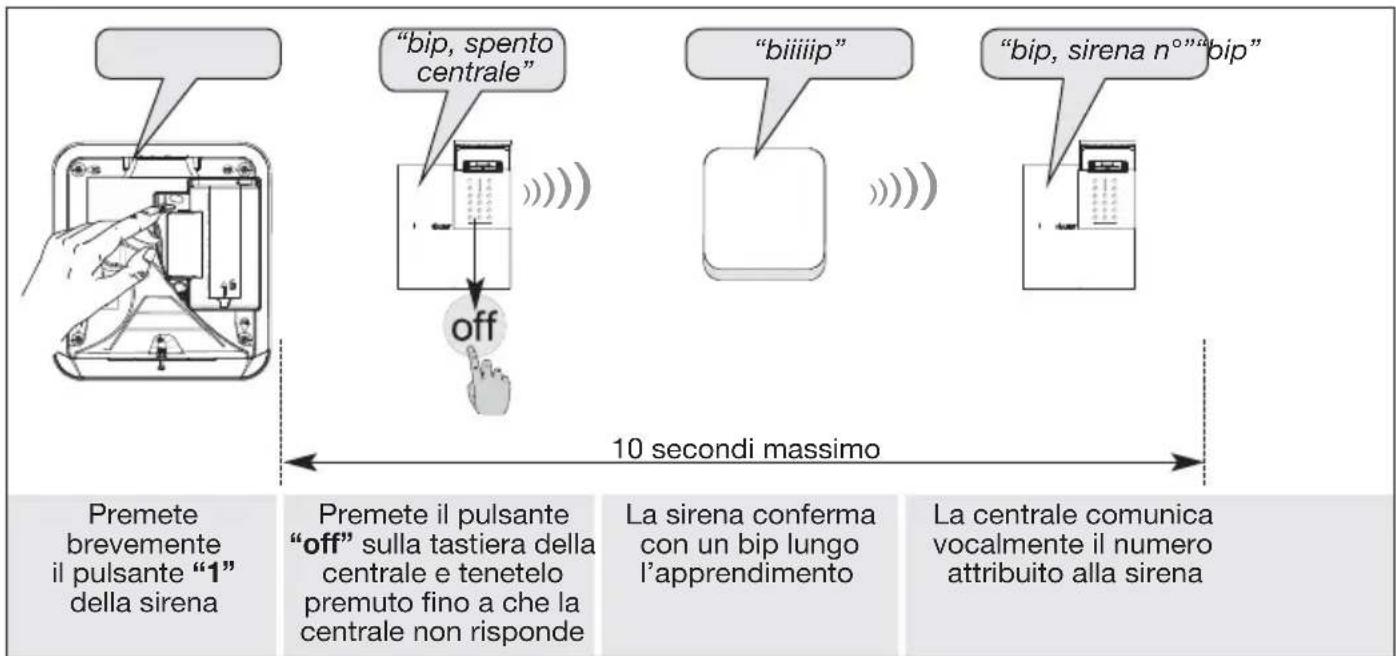

Sequenza di appendimento della sirena:

ATTENZIONE: la centrale e la sirena segnalano un erreiro nella fase di apprendimento emettendo 3 bip brevi; in quello caso, effettuate nuovamente la procedura d'apprendimento dall'inizio.

3. Installazione della sirena

3.1 Scelta del luogo d'installazione

ATTENZIONE: mantenete una distanza di almeno 2 metri tra agli apparecchiatura delsystema, tranne che tra due rivelatori.

La sirena deve essere installata preferibilmente:

in alto,
- lontano da sorgenti di disturbo elettromagnetico (contatori elettrici, centralini telefonici...).

Non fissate mai la sirena esterna direttamente su di una parete metallica.

3.2 Test della portata radio

Prima di fissare la sirena, posizionatev nel luogo prescelto per l'installazione ed effettuate un test di portata radio. Se il test ha esito positivo, fissate la sirena, altrimenti spostatela.

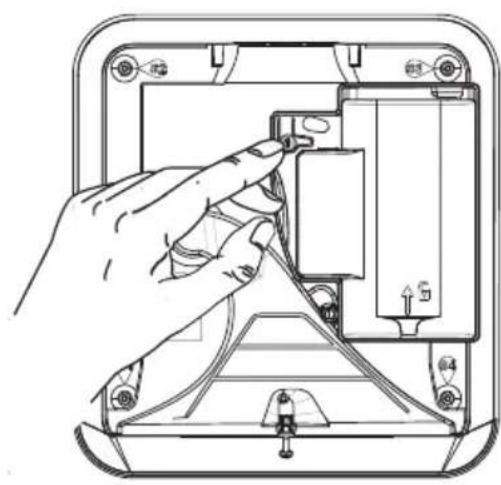

1. Tenete premuto il pulsante "1".

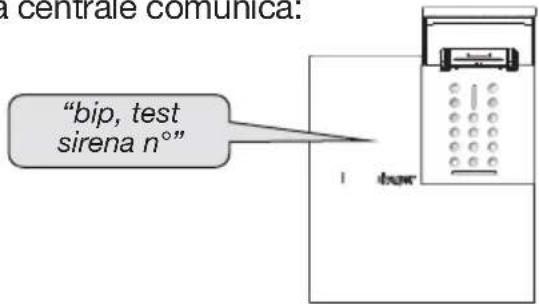

1. La centrale comunica:

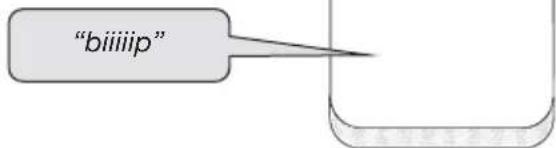

1. La sirena emette un bip.

3.3 Fissaggio

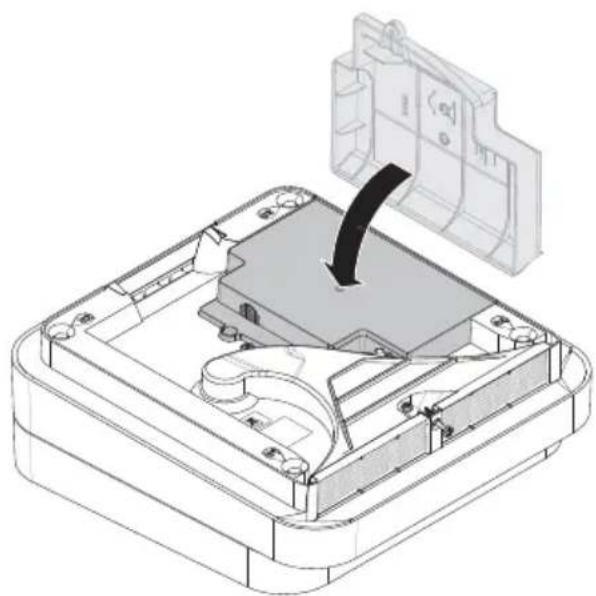

1. Riposizionate lo sportello del vano pila e avvitatelo con la vite posta a lato.

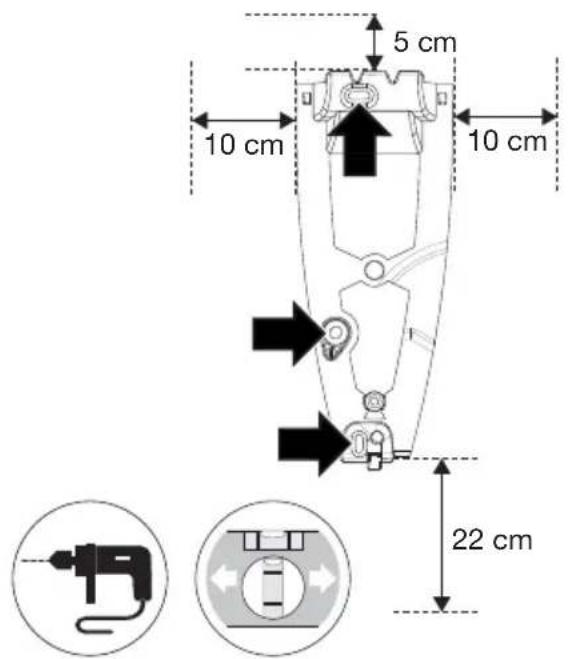

1. Per permettere l'installazione della sirena, assicuratevi che sia presente uno spazio libero di almeno 10 cm a sinistra, 10 cm a destra, 5 cm al di sopra e 22 cm al di sotto del supporto. Individuate i 3 punti di fissaggio e forate con un trapano dotato di una punta adeguata.

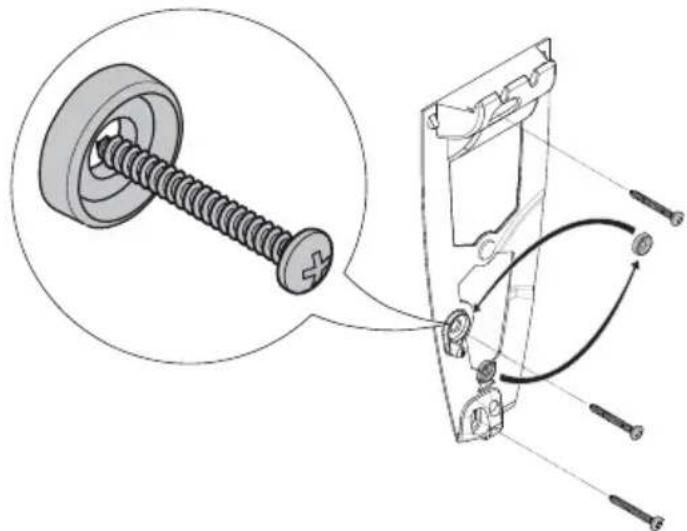

1. Staccate la rondella, insertela e fissate il supporto con tasselli e viti adeguati (viti VBA 4 x 40 testa piatta 8 / CP CBL Z 4 x 40 / CP CBL H 4 x 40). Le viti e tasselli non sono forniti.

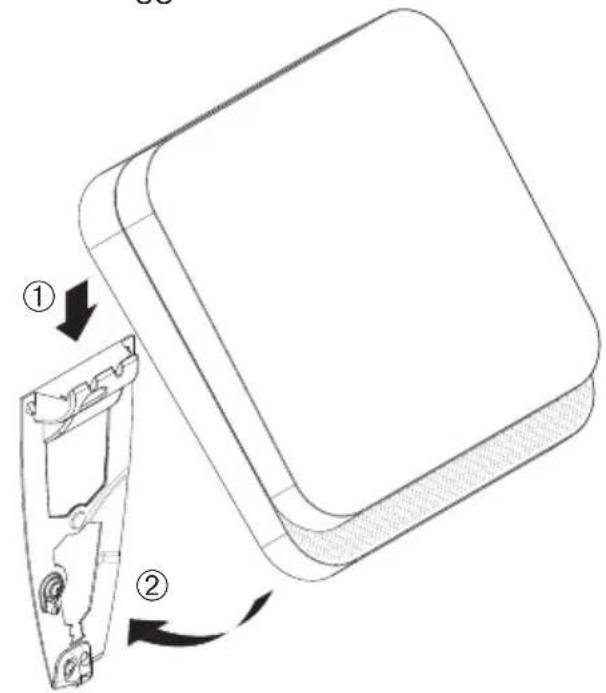

1. Agganciate la sirena sul supporto di fissaggio.

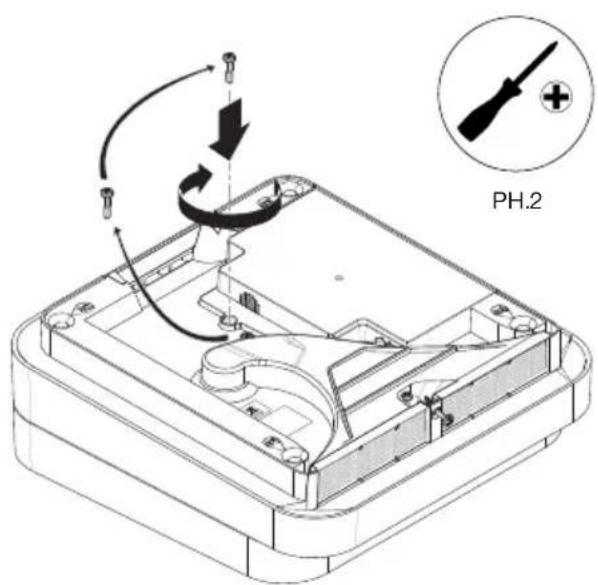

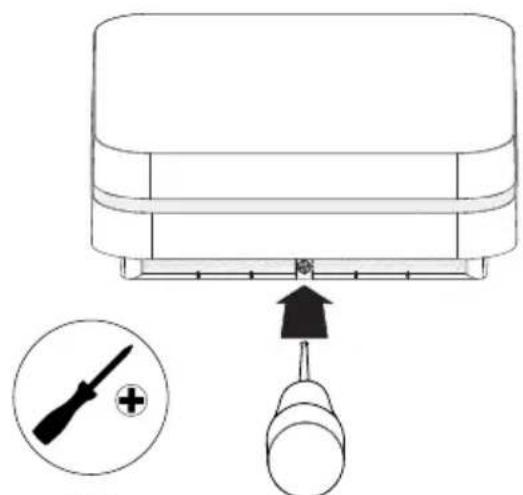

1. Bloccate la sirena con l'apposita vite di bloccaggio.

PH.2

4. Passaggio in modo uso e prova reale

1. Portate ilsystemain modo uso digitando sulla tastiera o sulla centrale:

codice installatore (di fabbrica: 1111)

1. Fate riferimento al capitolo "Prova reale" del manuale di installmente rapida della centrale d'allarme.

ATTENZIONE: la potenza sonora della sirena potrebbe causare problemi d'udito, prendete le precauzioni necessarie al momento di effettuare delle prove d'attivazione della sirena.

Per averere consigli e chiarimenti durante l'installazione delsystema d'allarme o prima di rispedire qualunque prodotto difettoso, contattate I'Assistenza Tecnica:

051 671 44 50

Un gruppo di tecnici competenti vi indichera la procedura da seguire più adatta al vosto caso.

[e-mail]

Con la presente, Hager Security SAS dichiara che le apparecchiature radioelettriche con codici RLD405T, RLD415T, RLD406X e RLD416X sono conformi ai requisiti essenziali:

• della direttiva R&TTE 1999/5/EC
  fino al 12 giugno 2017,
• della direttiva RE-D 2014/53/EU a partire dal 13 giugno 2017.

Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.hager-sicurezza.it.

Il presente manuale può essere soggetto a modifiche nella preavviso.

Raccomandazioni

Le zone interne,及其他 alle zone descritte nel presente manuale, non devono essere toccate; il mancato rispetto della presente disposizione invaliderebbe la garanzia e qualsiasi alla forma di responsabilità. Infatti, tali manipolazioni possono danneggiare le parti e/o i componenti elettronici. Qosti prodotti sono stati concepi in modo tale da non dover essere toccati durante la messa in funzione e durante le operazioni di manutenzione del prodotto.
