Type de produit	Thermomètre solaire à encastrer
Marque	Voltcraft
Modèle	SLT-10
Catégorie	Équipements de mesure
Alimentation	Cellule solaire intégrée, nécessite >100 Lux
Plage de mesure	-50 à +80°C
Résolution	0,1°C
Précision	±2°C (-50 à -19,9°C) ; ±1°C (-20 à +80°C)
Longueur du câble capteur	1 m
Conditions d'éclairage minimum	Lumière >100 Lux (lumière du jour ou lampe)
Température de fonctionnement (affichage)	-20 à +60°C
Indice de protection	IP68 (étanche, sans maintenance)
Dimensions (l x h x p)	66 x 30 x 17 mm
Cotes de montage (l x h)	60 x 26 mm
Fonctions principales	Mesure de température avec affichage numérique, sans piles
Entretien et nettoyage	Nettoyer régulièrement l'afficheur et la cellule solaire
Sécurité	Ne pas immerger le capteur dans des liquides corrosifs ; tenir hors de portée des enfants ; éviter chocs et vibrations
Pièces détachées et réparabilité	Capteur fixe non remplaçable ; aucune pièce détachable
Informations générales	Homologation CE ; ne contient pas de piles ; recycler conformément à la réglementation

FOIRE AUX QUESTIONS - SLT-10 VOLTCRAFT

Comment installer le thermomètre SLT-10 ?

Préparez une ouverture de 60 x 26 mm, insérez le thermomètre par l'avant. Assurez-vous que la cellule solaire reçoit une lumière d'au moins 100 Lux.

Quel type de pile utilise-t-il ?

Aucune pile ! L'appareil est alimenté par une cellule solaire intégrée. Il fonctionne dès qu'il reçoit une lumière >100 Lux.

Que faire si l'écran affiche '--- °C' ?

Cela signifie que la température est hors de la plage de mesure (-50 à +80°C) ou que la lumière est insuffisante. Vérifiez l'éclairage et la température.

Le capteur peut-il être immergé dans l'eau ?

Oui, le capteur est étanche IP68, mais évitez les liquides corrosifs ou sous tension électrique.

Puis-je utiliser l'appareil en extérieur ?

Oui, il est conçu pour une utilisation en extérieur grâce à son indice IP68. Assurez-vous que la cellule solaire soit exposée à la lumière.

Comment nettoyer l'appareil ?

Nettoyez délicatement l'afficheur et la cellule solaire avec un chiffon doux pour garantir un éclairage optimal.

Quelle est la précision du thermomètre ?

Précision de ±1°C de -20 à +80°C et ±2°C de -50 à -19,9°C.

Le câble du capteur peut-il être rallongé ?

Non, le capteur est monté fixe et le câble de 1 mètre ne peut pas être remplacé ou rallongé.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la cellule solaire reçoit une lumière d'au moins 100 Lux. Si oui, le capteur mesure la température automatiquement.

Puis-je mesurer la température de liquides corrosifs ?

Non, le capteur ne doit pas être immergé dans des liquides corrosifs ou sous tension électrique. Utilisez-le uniquement dans des liquides non corrosifs.

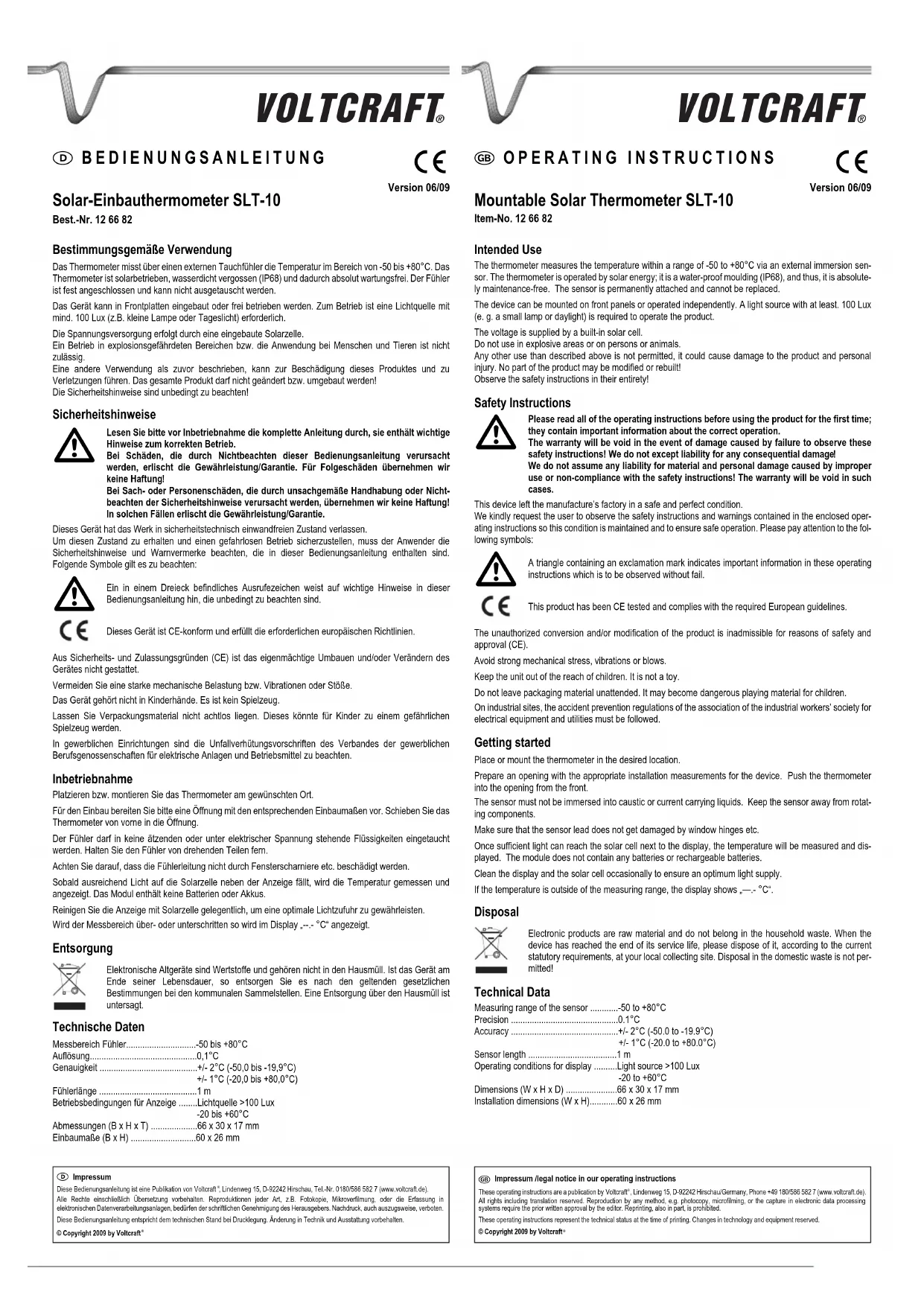

MODE D'EMPLOI SLT-10 VOLTCRAFT

Thermomètre solaire à encastrer SLT-10

N° de commande 12 66 82

Utilisation conforme

Le thermomètre mesure la température au moyen d'un capteur immergé externe dans une plage comprise entre -50 et +80°C. Le thermomètre est alimenté par l'énergie solaire, scellé étanche à l'eau (IP68) et par conséquent absolument sans maintenance. Le capteur est monté fixe et ne peut pas être remplacé.

L'appareil peut être encastré dans des panneaux frontaux ou fonctionner indépendamment. Pour le fonctionnement il faut une source lumineuse d'au moins. 100 Lux (par ex. ou petite lampe ou la lumière du jour).

L'alimentation électrique est assurée par une cellule solaire intégrée.

L'utilisation de l'appareil dans des zones présentant un risque d'explosion ainsi que l'utilisation sur l'homme ou les animaux n'est pas autorisée.

Toute utilisation autre que celle décrite précédemment peut provoquer l'endommagement de ce produit ainsi que des blessures. L'ensemble de l'appareil ne doit être ni transformé, ni modifié !

Il est impératif de respecter les consignes de sécurité !

Consignes de sécurité

Lisez intégralement les instructions d'utilisation avant la mise en service de l'appareil, elles contiennent des consignes importantes pour son bon fonctionnement.

Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annulation de la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une utilisation non conforme aux spécifications de l'appareil ou d'un non-respect des présentes consignes ! Dans ces cas-là, la garantie est annulée.

Ce produit est sorti de l'usine de fabrication dans un état irréprochable du point de vue de la sécurité technique.

Pour maintenir le produit dans cet état et pour assurer un fonctionnement sans risques, l'utilisateur est tenu d'observer les consignes de sécurité et les avertissements figurant dans le présent mode d'emploi. Respectez les pictogrammes suivants :

Dans ce mode d'emploi, un point d'exclamation placé dans un triangle signale des informations importantes à respecter impérativement.

Cet appareil est homologué CE et répond aux directives européennes requises.

Pour des raisons de sécurité et d'homologation (CE), les transformations et / ou modifications de l'appareil réalisées à titre individuel, sont interdites.

Éviter de fortes contraintes mécaniques ou des vibrations ou chocs.

Tenir l'appareil hors de portée des enfants. Ce n'est pas un jouet.

Ne pas laisser le matériel d'emballage sans surveillance. Il pourrait devenir un jouet dangereux pour les enfants.

Sur les sites industriels, il convient d'observer les mesures de prévention d'accidents relatives aux installations et aux matériels électriques des associations préventives des accidents de travail.

Mise en service

Placer ou monter le thermomètre à l'endroit souhaité.

Pour le montage il convient de préparer une ouverture avec les cotes de montage correspondantes. Introduire le thermomètre par l'avant dans l'ouverture.

Le capteur ne doit pas être immergé dans des liquides corrosifs ou sous tension électrique. Tenir le capteur à distance de pièces tournantes.

Veiller à ne pas endommager le câble du capteur par des charnières de fenêtre, etc.

La température est mesurée et indiquée dès que la cellule solaire à côté de l'affichage reçoit la lumière. Le module ne contient ni de piles ni des accus.

Nettoyer de temps à autre l'affichage avec la cellule solaire pour garantir une lumière optimale.

Quand la plage de mesure est dépassée positivement ou négativement, l'écran affiche „—.- °C“.

Élimination

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères ! Si l'appareil arrive au terme de sa durée de vie, il conviendra de l'éliminer conformément aux prescriptions légales en vigueur auprès des centres de récupération de votre commune. Il est interdit de le jeter dans la poubelle ordinaire.

Caractéristiques techniques

Plage de mesure du capteur ....-50 à +80°C

Résolution 0,1°C

Précision +/- 2°C (-50,0 à -19,9°C)

+/- 1°C (-20,0 à +80,0°C)

Longueur du capteur ....1 m

Conditions de fonctionnement pour l'affichage .....Source lumineuse >100 Lux

-20 à +60°C

Dimensions (l x h x p) 66 x 30 x 17 mm

Cotes de montage (l x h)....60 x 26 mm

F Informations /légales dans nos modes d'emploi

Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. [phone] (www.voltcraft.de).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.

Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modifications techniques et de l'équipement.
