PRO-77IR - Capteur de température AREXX - Notice d'utilisation et mode d'emploi gratuit

Marque	AREXX
Modèle	PRO-77IR
Type de produit	Capteur de température infrarouge
Catégorie	Capteur de température
Alimentation	2 piles (non incluses, type standard)
Plage de température	-30°C à +80°C
Fréquence de transmission	433 MHz
Puissance d'émission	Inférieure à 10 mW
Portée	20 à 40 mètres (selon environnement)
Intervalle de transmission	Environ 45 secondes
Fonctions d'affichage	Température, identifiant du capteur, émissivité, écran vide
Émissivité réglable	Oui, de 0.10 à 1.00 par pas de 0.05
Rétroéclairage	Oui, via bouton dédié
Récepteur USB inclus	Oui
Logiciel inclus	Oui (Templogger sur CD)
Câble USB inclus	Oui
Compatibilité	Windows (avec logiciel Templogger)
Résistance aux éclaboussures	Oui (mais non étanche)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les liquides
Sécurité	Ne pas immerger ; protéger en milieu humide avec un sac plastique
Pièces détachées et réparabilité	Contacter le service après-vente AREXX ou consulter www.arexx.com
Informations générales	Le détecteur mesure la température par infrarouge en utilisant le coefficient d'émissivité. Les données sont transmises sans fil au récepteur USB connecté à l'ordinateur.

FOIRE AUX QUESTIONS - PRO-77IR AREXX

Comment régler l'émissivité sur le PRO-77IR ?

Pour régler l'émissivité, sélectionnez le mode d'affichage 'show emissivity' en appuyant brièvement sur le bouton gauche. Ensuite, maintenez le bouton gauche enfoncé jusqu'à ce que 'E' clignote, puis appuyez brièvement pour augmenter la valeur par pas de 0.05. Relâchez pour enregistrer.

Quelle est la portée maximale du capteur ?

La portée est de 20 à 40 mètres, selon la présence d'obstacles (murs, structures métalliques) et les conditions ambiantes.

Que faire si le détecteur ne communique pas avec le récepteur ?

Vérifiez les piles (polarité, charge), rapprochez le détecteur du récepteur (à 1 mètre), effectuez un test de communication en retirant puis réinsérant les piles. Si le problème persiste, consultez la section 'Pertes de transmission' de la notice.

Le capteur est-il étanche ?

Non, le capteur résiste aux éclaboussures mais n'est pas étanche. En milieu humide, protégez-le avec un sac en plastique imperméable.

Quel est le type de piles utilisé ?

Le détecteur fonctionne avec 2 piles de type standard (non fournies). Le manuel ne précise pas le format exact, mais des piles alcalines AAA ou AA sont généralement compatibles.

Comment interpréter les valeurs d'émissivité ?

L'émissivité (ε) est un coefficient de 0 à 1 qui dépend du matériau de la surface mesurée. Par exemple, la peau humaine a une émissivité proche de 0.98, tandis que les métaux polis ont une faible émissivité. Le tableau des valeurs typiques se trouve en pages 53-54 de la notice.

Puis-je utiliser plusieurs détecteurs avec un seul récepteur ?

Oui, le système peut gérer jusqu'à 60 détecteurs simultanément avec un seul récepteur USB. Chaque détecteur est identifié par un numéro unique.

Que faire si l'affichage indique '0' ?

Une valeur '0' peut indiquer que la sonde externe (pour le PRO-66ext) est mal branchée ou défectueuse. Pour le PRO-77IR, assurez-vous que la fiche infrarouge est correctement connectée.

Comment installer le logiciel Templogger ?

Insérez le CD fourni et suivez les instructions d'installation. Connectez le récepteur USB à l'ordinateur, puis démarrez le programme. Pour la dernière version, téléchargez le logiciel depuis www.arexx.com.

Où trouver de l'aide supplémentaire ?

Consultez le forum AREXX sur www.arexx.com ou la rubrique d'aide du logiciel Templogger. Vous pouvez également poser une question sur la page notice-facile.com.

MODE D'EMPLOI PRO-77IR AREXX

F Enregistreur de Température

1. Informations générales
2. Instructions PRO-55int et PRO66ext 30
   2.1. Instructions PRO-77ir
3. Test de communication
4. Perturbations

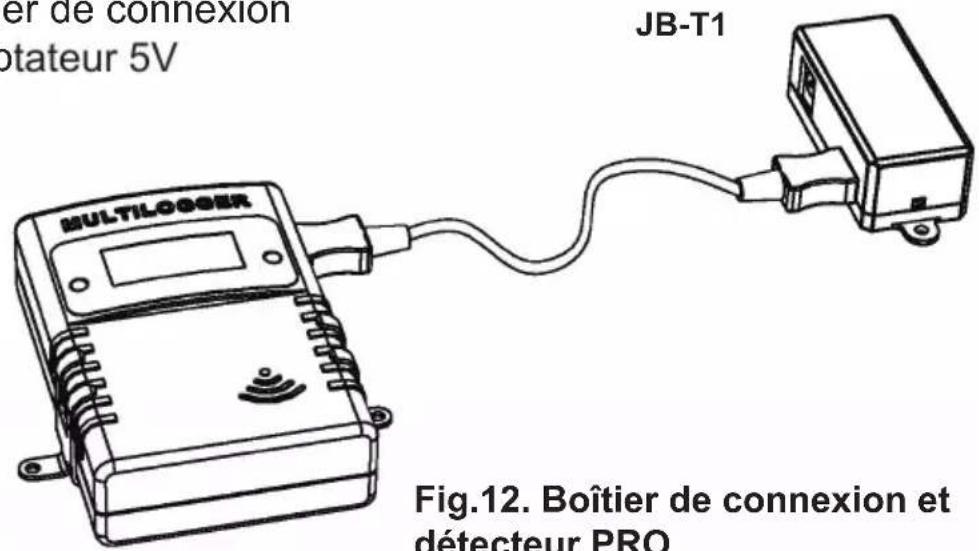

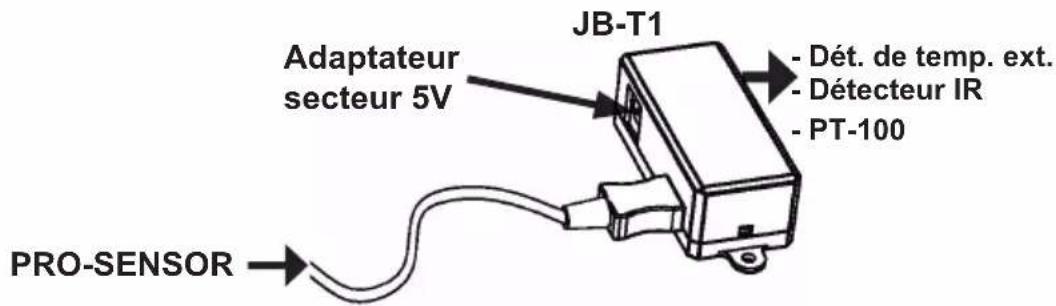

5. Boîtier de jonction

2.2. Instructions PRO-PT100 3:

NL MULTILOGGER INFORMATIE

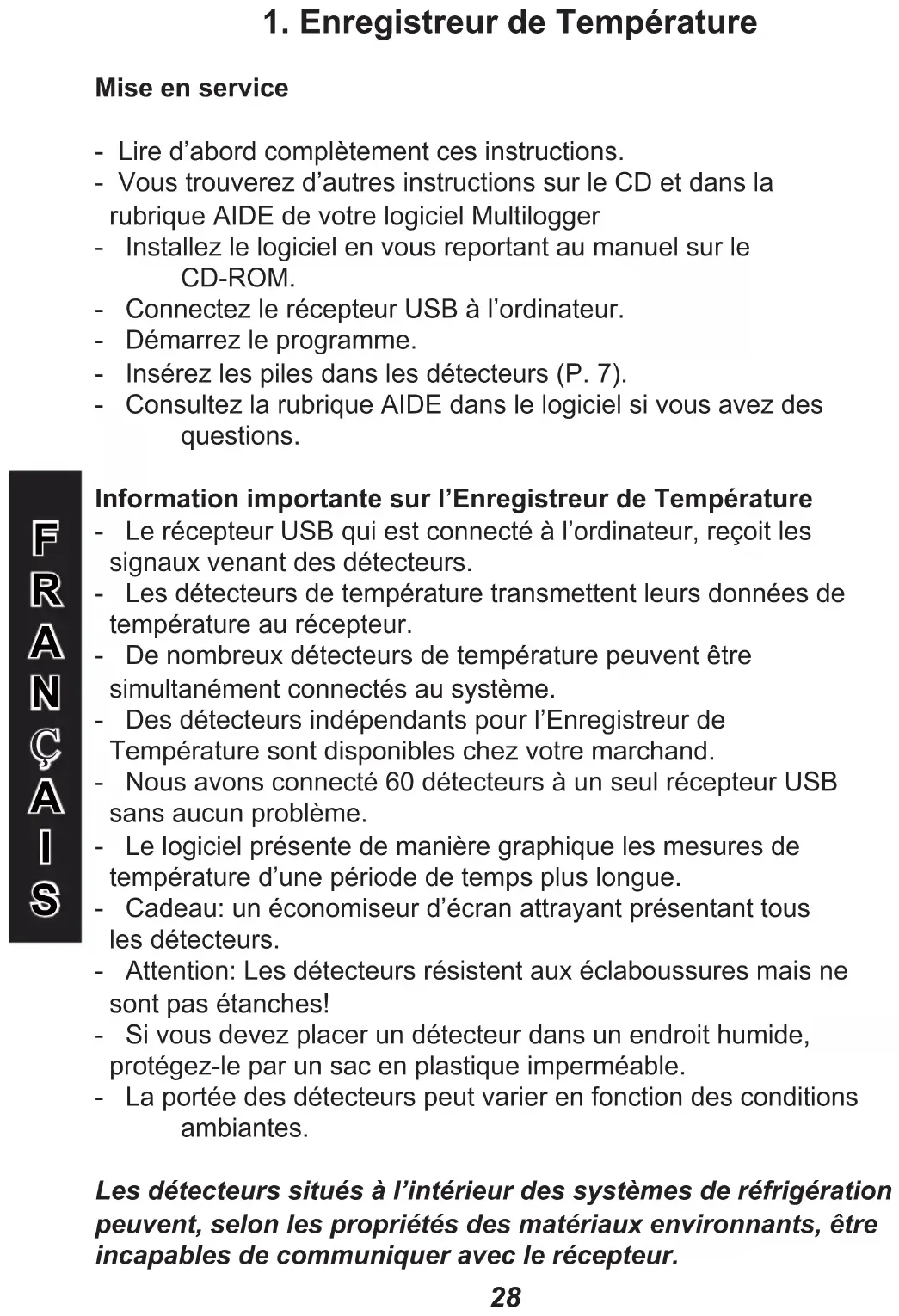

1. Enregistreur de Température

Mise en service

• Lire d'abord complètement ces instructions.
• Vous trouverez d'autres instructions sur le CD et dans la rubrique AIDE de votre logiciel Multilogger
• Installez le logiciel en vous reportant au manuel sur le CD-ROM.
• Connectez le récepteur USB à l'ordinateur.
• Démarrez le programme.
• Insérez les piles dans les détecteurs (P. 7).
• Consultez la rubrique AIDE dans le logiciel si vous avez des questions.

Information importante sur l'Enregistreur de Température

• Le récepteur USB qui est connecté à l'ordinateur, reçoit les signaux venant des détecteurs.
• Les détecteurs de température transmettent leurs données de température au récepteur.
• De nombreux détecteurs de température peuvent être simultanément connectés au système.
• Des détecteurs indépendants pour l'Enregistreur de Température sont disponibles chez votre marchand.
• Nous avons connecté 60 détecteurs à un seul récepteur USB sans aucun problème.
• Le logiciel présente de manière graphique les mesures de température d'une période de temps plus longue.
• Cadeau: un économiseur d'écran attrayant présentant tous les détecteurs.
• Attention: Les détecteurs résistent aux éclaboussures mais ne sont pas étanches!
• Si vous devez placer un détecteur dans un endroit humide, protégez-le par un sac en plastique imperméable.
• La portée des détecteurs peut varier en fonction des conditions ambiantes.

Les détecteurs situés à l'intérieur des systèmes de réfrigération peuvent, selon les propriétés des matériaux environnants, être incapables de communiquer avec le récepteur.

L'Enregistreur de Température TL300 (Templogger) comprend: un Logiciel d'application Templogger, une unité réceptrice (ou station de base; TL-3BS) et deux détecteurs de température (TL-3TSN), chacun incluant un système de transmission.

Un câble USB connecte le récepteur à l'ordinateur qui lit l'application Templogger.

Les détecteurs de température sont conçus pour enregistrer des températures comprises entre moins 30 degrés Celsius et + 80 degrés Celsius. Cependant l'intervalle de température peut aussi être limité par la conception et/ou l'état des piles.

L'application Templogger sur l'ordinateur affiche toutes les valeurs de température, qui ont été transmises par les détecteurs de température au récepteur (ou station) de base USB.

Les détecteurs de température enregistrent continuellement la température et signalent les nouvelles valeurs au récepteur USB à des intervalles d'environ 45 secondes.

Chacun des détecteurs de la liste indique la date et l'heure exacte de la série des dernières mesures enregistrées. La partie droite de l'écran montre une courbe continue indiquant la température enregistrée par un détecteur sélectionné.

Les détecteurs et le récepteur utilisent un système de communication sans fil, fonctionnant à 433 MHz. Cette fréquence est parfaite pour des communications dont les puissances de transmission sont inférieures à 10 milliwatts.

Selon la présence d'immeubles dans les environs, le niveau de puissance de 10mW permet une transmission sur une distance de 20 à 40 mètres.

Les détecteurs de température peuvent être situes à l'intérieur ou à l'extérieur des bâtiments, à n'importe quel endroit dont on souhaite surveiller et enregistrer des courbes de températures.

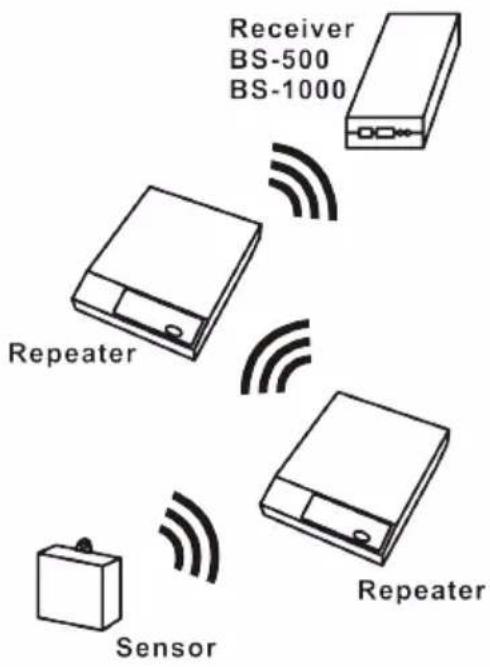

Des niveaux de signal faibles peuvent être considérablement améliorés en modifiant légèrement l'emplacement du détecteur ou du récepteur.

2. INSTRUCTIONS PRO-55int et PRO-66ext

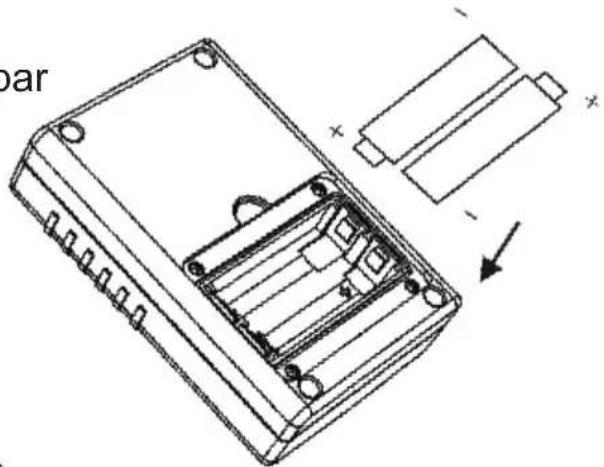

Insérez les piles dans le détecteur.

Concerant le PRO-66ext commencez par brancher la fiche de la sonde externe de température. Si la fiche est mal branchée ou la sonde externe est défectueuse, une valeur 0 s'affiche!

Fig. 2. Placement du détecteur

Immédiatement après l'insertion des piles, le détecteur envoie ses premiers données.

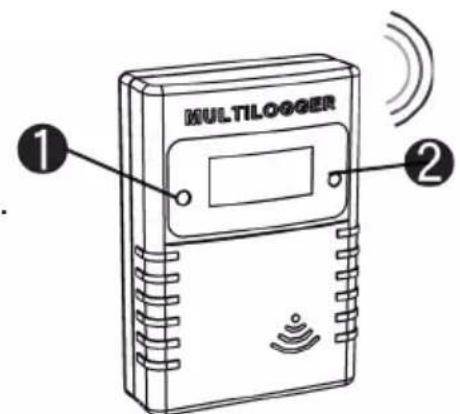

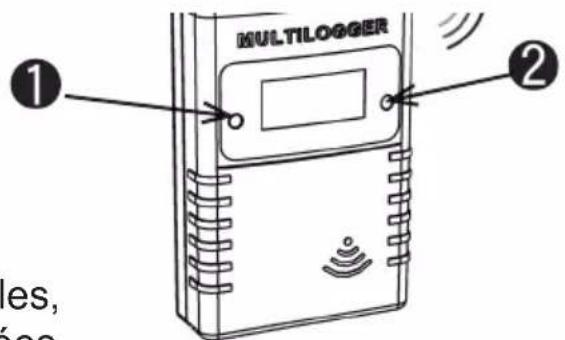

Fig. 2. Touches de fonction

Les détecteurs PRO comportent 2 boutons:

1. Le bouton 1 est la touche de fonction offrant 3 fonctions:

1.a. Indication de la température à l'écran
1.b. Indication du numéro du détecteur à l'écran
1.c. Aucune indication à l'écran

1. Le bouton 2 active l'éclairage de l'écran.

Pour d'autres informations et mises à jour du logiciel, visitez notre site www.arexx.com

Vous pouvez poser vos questions concernant ce produit sur le forum du site internet www.arexx.com. Vous y trouverez beaucoup de réponses!

2.1. INSTRUCTIONS PRO-77ir

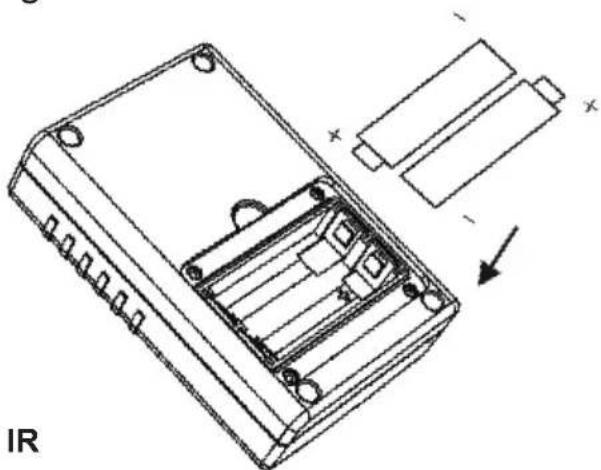

Branchez le cordon du détecteur à infrarouge et insérez les piles dans le détecteur.

Commencez par brancher la fiche de la sonde externe de température. Si la fiche est mal branchée ou la sonde externe est défectueuse, une valeur 0 s'affiche!

Fig. 5. Installation du détecteur

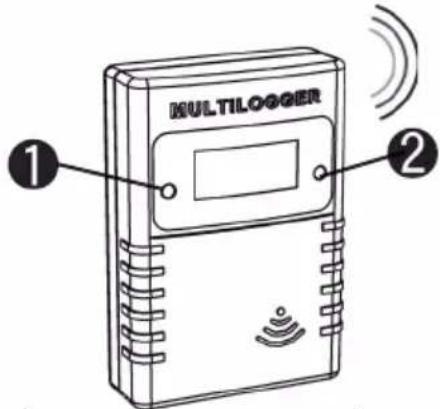

Fig. 6. Touches de fonction

Immédiatement après l'insertion des piles, le détecteur transmet ses premières données.

Mesures de température par infrarouge

La mesure de température par infrarouge demande quelques connaissances sur la relation entre la radiation infrarouge émise et la température de la surface.

La quantité de radiation dépend de la surface du matériau et est exprimée par le coefficient d'émissivité ε.

Ce coefficient va de 0 à 1. La peau humaine se situe près de 0 alors que la plupart des métaux présentent une faible émissivité.

Le tableau 1 (page 53 et 54) donne quelques valeurs typiques d'émissivité.

Pour mesurer la température d'une surface, il faut connaître le bon coefficient. Il faut également noter que la température de la surface peut différer de celle du noyau d'un corps (physique). Le détecteur PRO-IR utilise le coefficient d'émissivité pour calculer la température à partir de la radiation IR reçue.

Lire et changer le coefficient d'émissivité

Le coefficient d'émissivité s'affiche lorsque vous sélectionnez le mode d'affichage approprié (avec la touche 1).

Les modes suivants sont disponibles:

show temperature.

La température est affichée en degrés Celsius.

show sensor id.

Le numéro d'identification du détecteur est affiché par 4 digits.

Ce numéro sert à l'identification du détecteur

show blank LCD screen.

Dans ce mode, la lecture du PT100 est réduite à un minimum. La transmission des données par radiofréquence reste active.

show emissivity.

Le digit tout à gauche indique un ‘E’, les 3 digits à droite indiquent la valeur actuelle du paramètre entre 0.10 et 1.00.

Sélectionnez le mode d'affichage en appuyant brièvement sur la touche gauche. A chaque pression, le mode suivant est sélectionné.

Réglage de la valeur d'émissivité:

Sélectionnz le mode d'affichage approprié: show emissivity

Maintenez le bouton gauche appuyé (env. 5 secondes) jusqu'à ce que 'E' clignote.

Appuyez brièvement pour incrémenter la valeur du paramètre par pas de 0.05.

Lorsque vous avez sélectionné la bonne valeur, n'actionnez plus aucune touche. Après quelques secondes, l'afficheur revient à la température. L'émissivité est enregistrée dans la mémoire non-volatile intégrée.

Voir les valeurs du coefficient d'émissivité en page 53 et 54

2.2. INSTRUCTION PRO-PT100

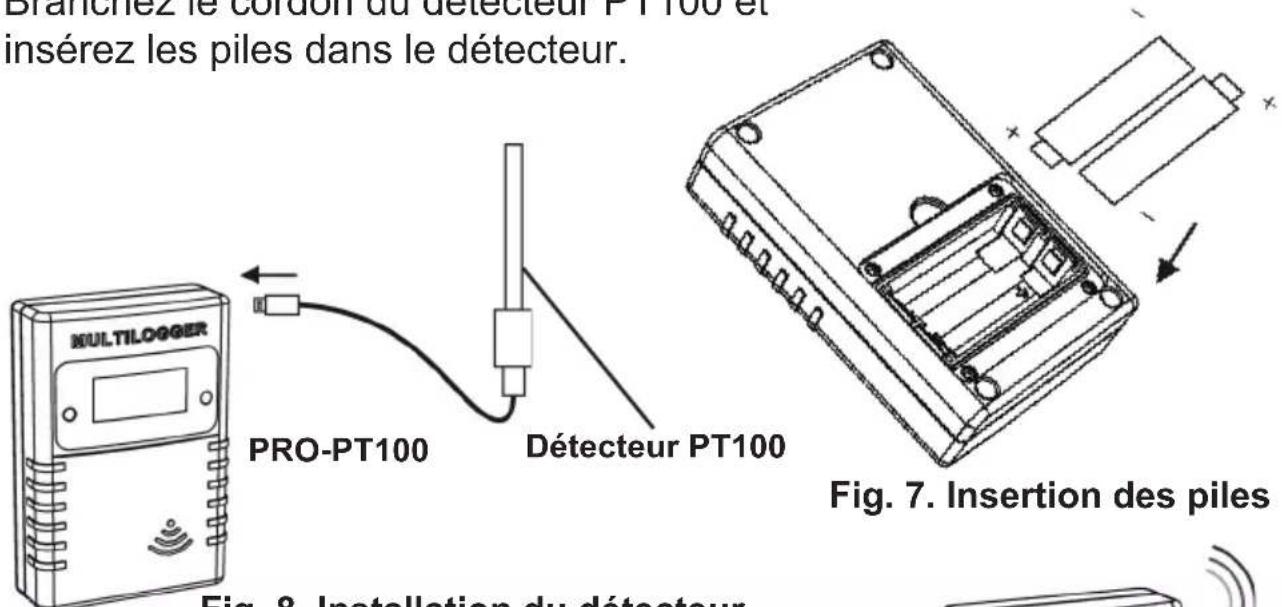

Branchez le cordon du détecteur PT100 et insérez les piles dans le détecteur.

Fig. 8. Installation du détecteur

Immédiatement après l'insertion des piles, le détecteur transmet ses premières données.

Calibrage

Introduction

Le détecteur PRO-PT100 peut être calibré au moyen d'une méthode à 2 points de référence. Effectuez une mesure avec le détecteur PRO-PT100 à 2 points de référence dont la température est connue. Les résultats de ces mesures sont entrés dans l'outil de calibrage. L'outil de calibrage vous renverra deux valeurs de paramétrage. Vous devez entrer ces valeurs de paramétrage dans le détecteur PRO-PT100.

Details

Nous utiliserons deux températures connues différentes pour calibrer le PRO-PT100. De préférence, ces températures se situent à proximité des extrémités de température que nous pensons mesurer.

Ainsi vous pouvez opter pour la combinaison classique de la glace en fonte et de l'eau à ébullition comme températures de référence. Les valeurs affichées de ces températures sont entrées dans l'outil de calibrage qui se trouve dans la distributuion de logiciel du Templogger.

Fig. 9. Touches de fonction

Le logiciel se trouve dans le menu "Tools (outils) ->Pt Calibration Tool" du programme client du templogger. Voici une impression écran de l'outil: Dans cette fenêtre, vous renseignez les champs suivants:

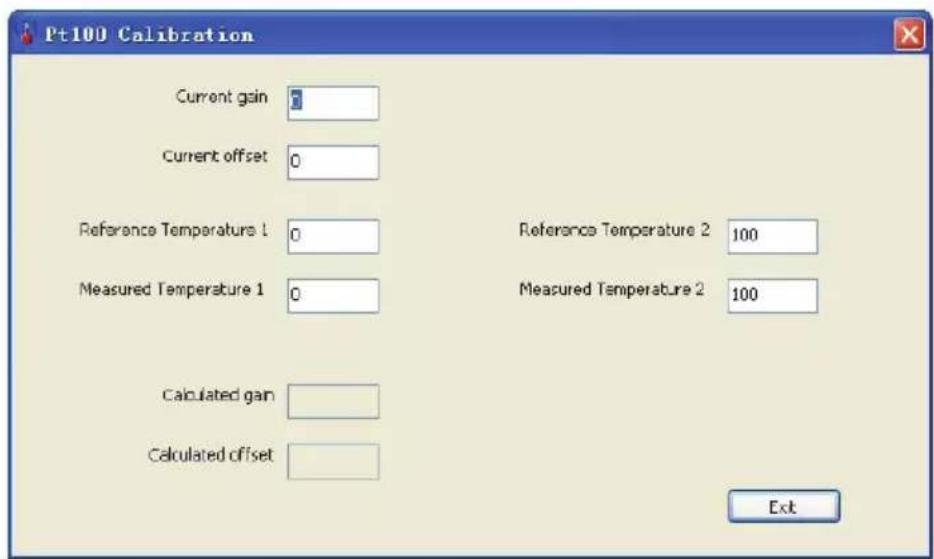

Fig. 11. Impression écran de l'outil:

Le paramètre du gain courant sert à mesurer les températures de référence.

Current offset:

Le paramètre de l'offset courant sert à mesurer les températures de référence.

La température de référence inférieure en degrés Celsius

La température mesurée en degrés Celsius

Reference Temperature 2:

La température de référence supérieure en degrés Celsius

La température mesurée en degrés Celsius

Lorsque les paramètres sont réglés, vous trouverez dans les champs inférieurs les paramètres à enregistrer dans le capteur PRO-PT100:

Calculated gain comme paramètre 1.

Calculated offset comme paramètre 2.

Lorsque ces paramètres sont enregistrés, vous pouvez vérifier si le capteur indique la bonne température pour chaque référence. Vous pouvez recommencer la procédure le cas échéant.

Lecture et Modification des paramètres

Le capteur 1 possède 2 commutateurs: l'un est le commutateur d'éclairage écran et l'autre le commutateur de mode d'affichage.

Les deux valeurs des paramètres que vous obtenez après le calibrage s'affichent lorsque vous sélectionnez le mode d'affichage approprié.

Voici les modes disponibles:

show temperature. La température s'affiche en degrés Celsius.

show sensor id. L'identification du capteur s'affiche en 4 digits. Ce numéro permet d'identifier le détecteur.

show blank LCD screen. Dans ce mode, la lecture PT100 (et la consommation de courant) est réduit à un minimum. La transmission des données HF reste active.

show parameter 1. Le digit tout à gauche indique '1', les 3 digits suivants indique la valeur réelle du paramètre de -99 à +99

show parameter 2 Le digit tout à gauche indique '2' et les 3 digits suivants indiquent la valeur réelle du paramètre de -49 à +49

Le mode LCD peut être sélectionné en appuyant brièvement sur la touche gauche. Le mode d'affichage suivant est sélectionné à chaque pression sur la touche.

Réglez la valeur du paramètre de la manière suivante:

Sélectionnez le bon mode d'affichage: Paramètre 1 ou 2

Appuyez longuement sur la touche gauche jusqu'à ce que le digit '1' ou '2' clignote. Appuyez brièvement pour incrémenter la valeur du paramètre, appuyez longuement pour une incrémentation automatique.

Lorsque vous avez sélectionné la bonne valeur, ne touchez plus à rien. Après quelques secondes, l'appareil passe en mode d'affichage de la température (show temperature). Maintenant la valeur du paramètre est enregistrée dans la mémoire non-volatile intégrée.

Informations de fond

Le capteur PRO-PT100 détermine la température en mesurant la résistance électrique de la sonde Pt100. La mesure de la résistance est corrigée en linéaire par les paramètres Gain et Offset. Enfin, la valeur de résistance est convertie en température au moyen de la norme DIN 60751.

3. Test de communication

Un simple test vérifiera le canal de communication entre le détecteur et le récepteur:

1. Retirer les piles du détecteur.
2. Si une entrée existe deja: retirer le détecteur de l'application du logiciel de température (en utilisant le bon bouton de la souris)
3. Placer le détecteur à environ 1 m de distance du récepteur.
4. Insérer les piles dans le détecteur.
5. Un système fonctionnant correctement ajoutera en 5 secondes l'entrée du détecteur correspondant à la liste des détecteurs.

Des informations supplémentaires et des mises à jour éventuelles peuvent être trouvées sur www.arexx.com (sur le forum ou dans le menu du Templogger).

Des questions supplémentaires peuvent aussi être postées sur notre forum, voir www.arexx.com

4. Pertes de transmission

Des pertes de transmission peuvent parfois survenir, comme l'indique un manque de données de température sur la courbe affichée du détecteur.

Les pertes de données peuvent être causées par:

1. Des problèmes à l'intérieur du récepteur USB.
2. Des problèmes dans le détecteur de température.
3. Des problèmes dans le transfert du signal entre le détecteur de température et le récepteur USB.

4.1. Problèmes à l'intérieur du récepteur USB.

Le récepteur n'enregistre aucun signal de données, même si le détecteur est situé tout près du récepteur.

Problèmes possibles:

• Le câble USB entre le récepteur et l'ordinateur n'est pas connecté ou est défectueux.
• Mauvaise installation du récepteur USB.
• Problème inconnu du logiciel dans l'ordinateur.

- Contrôler sur l'écran de visualisation, l'affichage du Templogger dans le champ inférieur gauche. Le champ doit afficher continuellement le message 'ready' (ou 'prêt'). Si l'affichage indique par intermittence 'échec de Communication RF-USB', le système d'exploitation Windows n'a pas réussi à trouver l'unité USB.

- Retirer le câble USB, attendre environ 10 secondes et connecter à nouveau le câble.

- Retirer le logiciel d'application Templogger et le réinstaller.

ATTENTION!

Téléchargez gratuitement le dernier logiciel sur WWW.AREXX.COM

4.2. Problèmes dans le détecteur de température

Le récepteur reçoit les signaux des détecteurs, mais ne réussit pas à enregistrer les signaux d'un détecteur en particulier.

Problèmes possibles:

• Les piles manquent ou sont faiblement chargées.
• Polarité inversée des piles du détecteur.
• L'emplacement du détecteur est situé en dehors de la portée du récepteur (ou station de base).
• Endommagement du détecteur (par des contacts de piles corrodés, l'humidité ou des fuites de pile).
• Problèmes de communication du signal radio.

- Insérer des piles bien chargées dans le détecteur et répéter le test de communication (ne pas oublier de contrôler la polarisation des piles avant l'insertion!)

- Vérifier les contacts des piles et éliminer toute corrosion et effets d'humidité.

4.3. Problèmes de transfert du signal radio

Le système récepteur (station de base) ne reçoit pas les signaux d'un ou de plusieurs détecteurs, ou ne reçoit qu'un nombre limité de signaux.

Problèmes possibles:

• Des murs ou des plafonds situés entre le détecteur et le récepteur pourraient contenir des structures métalliques.
• Les détecteurs et/ou le récepteur pourraient être placés sur une surface métallique.
• Les détecteurs ou le récepteur sont placés dans des lieux très humides.
• Des fenêtres situées entre le détecteur et le récepteur pourraient contenir plusieurs épaisseurs de verre ou pourraient être embuées.
• D'autres systèmes 433MHz pourraient être en service dans un rayon de 20m.
• Interférences ou signaux de brouillage de transmetteurs radio ou de télévision.
• Equipements électronique ou électrique (par ex. équipement d'ordinateur ou four à micro-ondes) en fonction dans un rayon de 2 - 5 m.
• Faible niveau de charge des piles du détecteur (voir 2).

• Modifier les emplacements du détecteur et/ou du récepteur.
• Enlever l'équipement interférant.

Exemple de configuration avec plusieurs stations d'amplification pour augmenter la portée

Fig. 11. Configuration d'amplification

Les détecteurs PRO sont alimentés par piles mais peuvent également être branchés sur une alimentation externe (à l'exception du PRO-55int). Le boîtier de connexion est disponible à part et contient:

• Cordon de raccordement
• Boîtier de connexion
• Adaptateur 5V

Fig.12. Boîtier de connexion et détecteur PRO

Fig. 13. Branchements

Le boîtier doit être branché sur le détecteur PRO (au moyen d'un cordon de raccordement) et à l'adaptateur 5V. Comme vous pouvez le constater dans l'illustration ci-dessus, le détecteur peut également être branché directement sur le boîtier de connexion et non pas sur le détecteur PRO (PT-100!).

Pt100

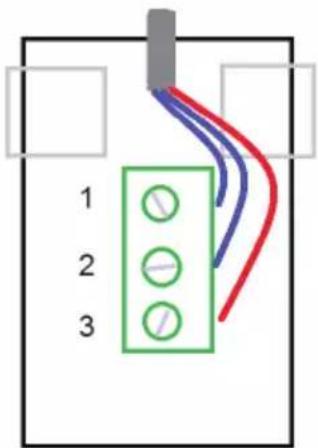

Le boîtier contient un domino. Branchez votre PT-100 selon le schéma.

Fig. 14. Vos propres connexions PT-100

1. TEMP LOGGER INFORMATIE

Opstarten
