Marke	AREXX
Modell	PRO-77IR
Produkttyp	Infrarot-Temperatursensor
Kategorie	Temperatursensor
Stromversorgung	2 Batterien (nicht enthalten, Standardtyp)
Temperaturbereich	-30°C bis +80°C
Übertragungsfrequenz	433 MHz
Sendeleistung	Unter 10 mW
Reichweite	20 bis 40 Meter (je nach Umgebung)
Übertragungsintervall	Etwa 45 Sekunden
Anzeigefunktionen	Temperatur, Sensor-ID, Emissivität, Leerbildschirm
Einstellbare Emissivität	Ja, von 0,10 bis 1,00 in Schritten von 0,05
Hintergrundbeleuchtung	Ja, über spezielle Taste
USB-Empfänger inklusive	Ja
Software inklusive	Ja (Templogger auf CD)
USB-Kabel inklusive	Ja
Kompatibilität	Windows (mit Templogger-Software)
Spritzwasserschutz	Ja (aber nicht wasserdicht)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen; Flüssigkeiten vermeiden
Sicherheit	Nicht eintauchen; in feuchter Umgebung mit einer Plastiktüte schützen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den AREXX-Kundendienst oder besuchen Sie www.arexx.com
Allgemeine Informationen	Der Sensor misst die Temperatur mittels Infrarot unter Verwendung des Emissionskoeffizienten. Die Daten werden drahtlos an den mit dem Computer verbundenen USB-Empfänger übertragen.

Häufig gestellte Fragen - PRO-77IR AREXX

Wie stelle ich die Emissivität am PRO-77IR ein?

Um die Emissivität einzustellen, wählen Sie den Anzeigemodus 'show emissivity' durch kurzes Drücken der linken Taste. Halten Sie dann die linke Taste gedrückt, bis 'E' blinkt, und drücken Sie dann kurz, um den Wert in Schritten von 0,05 zu erhöhen. Loslassen zum Speichern.

Was ist die maximale Reichweite des Sensors?

Die Reichweite beträgt 20 bis 40 Meter, abhängig von Hindernissen (Wände, Metallstrukturen) und Umgebungsbedingungen.

Was tun, wenn der Sensor nicht mit dem Empfänger kommuniziert?

Überprüfen Sie die Batterien (Polarität, Ladung), bringen Sie den Sensor näher an den Empfänger (1 Meter), führen Sie einen Kommunikationstest durch, indem Sie die Batterien entfernen und wieder einsetzen. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt 'Übertragungsverluste' in der Anleitung.

Ist der Sensor wasserdicht?

Nein, der Sensor ist spritzwassergeschützt, aber nicht wasserdicht. In feuchter Umgebung schützen Sie ihn mit einer wasserdichten Plastiktüte.

Welcher Batterietyp wird verwendet?

Der Sensor arbeitet mit 2 Standardbatterien (nicht im Lieferumfang enthalten). Das Handbuch gibt keine genaue Größe an, aber AAA- oder AA-Alkalibatterien sind normalerweise kompatibel.

Wie interpretiere ich die Emissivitätswerte?

Die Emissivität (ε) ist ein Koeffizient von 0 bis 1, der vom Material der gemessenen Oberfläche abhängt. Beispielsweise hat menschliche Haut eine Emissivität von etwa 0,98, während polierte Metalle eine niedrige Emissivität aufweisen. Die Tabelle typischer Werte finden Sie auf den Seiten 53-54 der Anleitung.

Kann ich mehrere Sensoren mit einem einzigen Empfänger verwenden?

Ja, das System kann bis zu 60 Sensoren gleichzeitig mit einem einzigen USB-Empfänger verwalten. Jeder Sensor wird durch eine eindeutige Nummer identifiziert.

Was tun, wenn die Anzeige '0' anzeigt?

Ein Wert '0' kann darauf hinweisen, dass der externe Fühler (beim PRO-66ext) falsch angeschlossen oder defekt ist. Stellen Sie beim PRO-77IR sicher, dass der Infrarotstecker richtig angeschlossen ist.

Wie installiere ich die Templogger-Software?

Legen Sie die mitgelieferte CD ein und befolgen Sie die Installationsanweisungen. Verbinden Sie den USB-Empfänger mit dem Computer und starten Sie das Programm. Für die neueste Version laden Sie die Software von www.arexx.com herunter.

Wo finde ich weitere Hilfe?

Besuchen Sie das AREXX-Forum auf www.arexx.com oder den Hilfebereich der Templogger-Software. Sie können auch eine Frage auf der Seite notice-facile.com stellen.

BEDIENUNGSANLEITUNG PRO-77IR AREXX

1. Allgemeine Informationen
2. Anleitung PRO-55int und PRO66ext 5

2.1. Anleitung PRO-77ir

2.2. Anleitung PRO-PT100

1. Kommunikationstest 11

2. Störungen

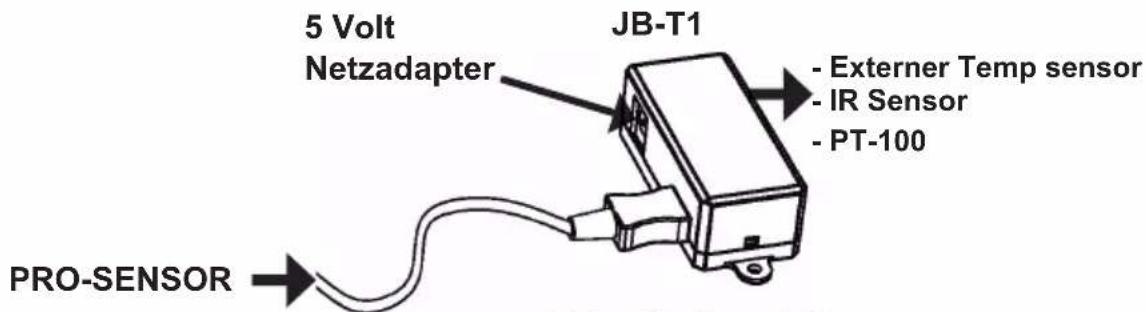

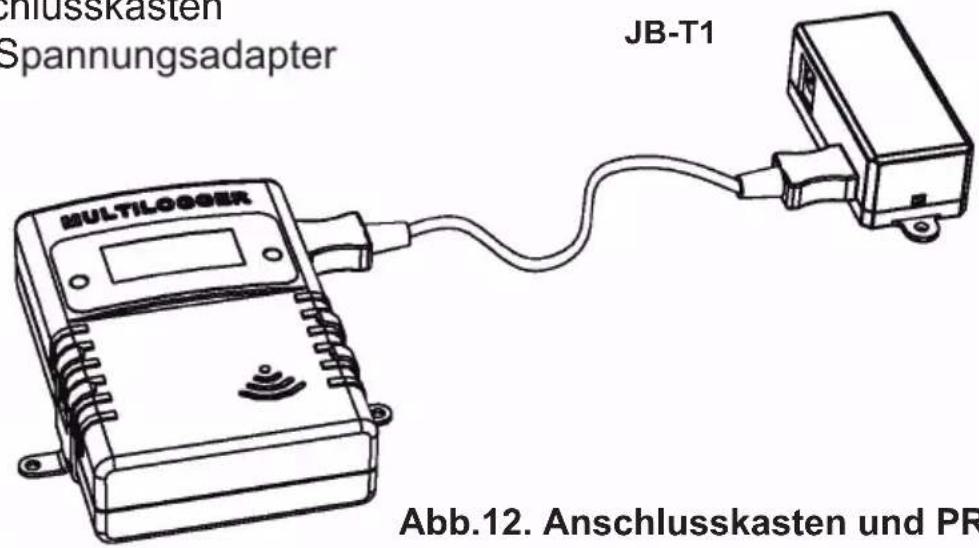

3. Anschlusskasten 15

GB MULTI LOGGER INFORMATION

1. Algemeine Information
2. Anleitung PRO-55int und PRO66ext 43
   2.1. Anleitung PRO-77ir
   2.2. Anleitung PRO-PT100

3. Communicatie test 51

4. Storingen 49

5. Junction Box 52

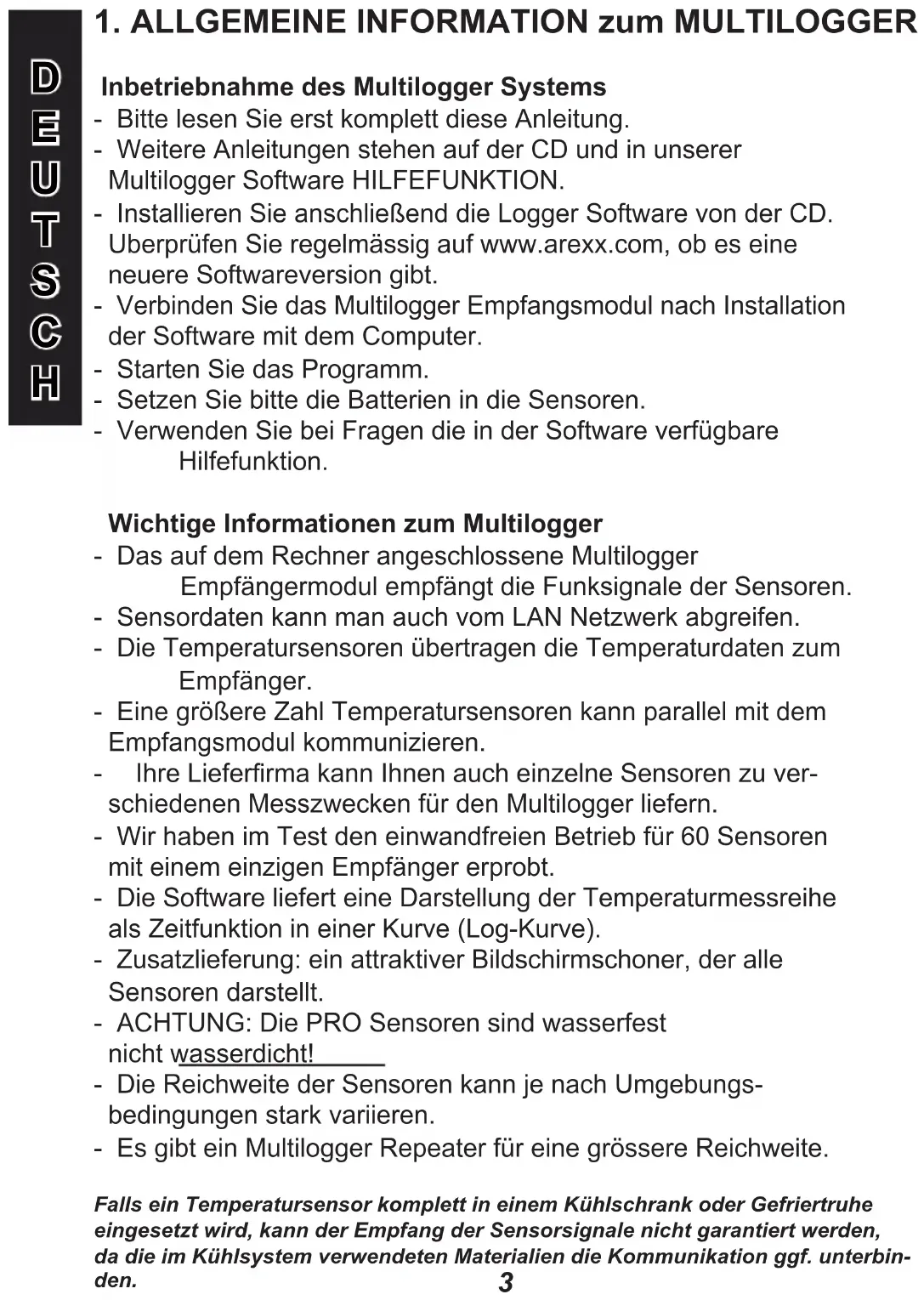

1. ALLGEMEINE INFORMATION zum MULTILOGGER

Inbetriebnahme des Multilogger Systems

• Bitte lesen Sie erst komplett diese Anleitung.
• Weitere Anleitungen stehen auf der CD und in unserer Multilogger Software HILFEFUNKTION.
• Installieren Sie anschließend die Logger Software von der CD. Überprüfen Sie regelmässig auf www.arexx.com, ob es eine neuere Softwareversion gibt.
• Verbinden Sie das Multilogger Empfangsmodul nach Installation der Software mit dem Computer.
• Starten Sie das Programm.
• Setzen Sie bitte die Batterien in die Sensoren.
• Verwenden Sie bei Fragen die in der Software verfügbare Hilfefunktion.

Wichtige Informationen zum Multilogger

• Das auf dem Rechner angeschlossene Multilogger Empfängermodul empfängt die Funksignale der Sensoren.
• Sensordaten kann man auch vom LAN Netzwerk abgreifen.
• Die Temperatursensoren übertragen die Temperaturdaten zum Empfänger.
• Eine größere Zahl Temperatursensoren kann parallel mit dem Empfangsmodul kommunizieren.
• Ihre Lieferfirma kann Ihnen auch einzelne Sensoren zu verschiedenen Messzwecken für den Multilogger liefern.
• Wir haben im Test den einwandfreien Betrieb für 60 Sensoren mit einem einzigen Empfänger erprobt.
• Die Software liefert eine Darstellung der Temperaturmessreihe als Zeitfunktion in einer Kurve (Log-Kurve).
• Zusatzlieferung: ein attraktiver Bildschirmschoner, der alle Sensoren darstellt.
• ACHTUNG: Die PRO Sensoren sind wasserfest nicht wasserdicht!
• Die Reichweite der Sensoren kann je nach Umgebungsbedingungen stark variieren.

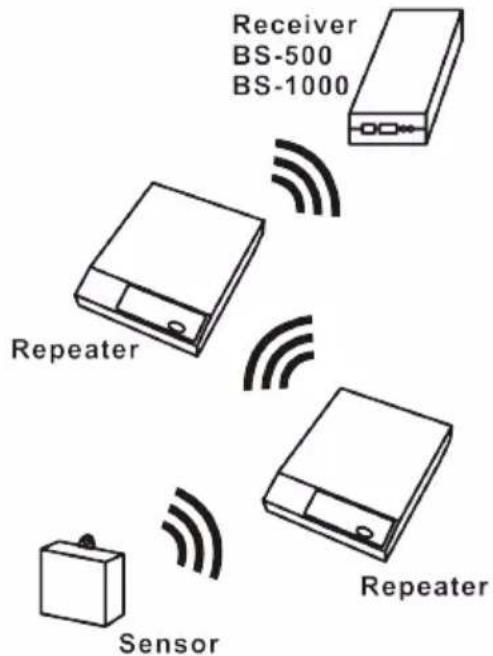

• Es gibt ein Multilogger Repeater für eine grössere Reichweite.

Falls ein Temperatursensor komplett in einem Kühlschrank oder Gefriertruhe eingesetzt wird, kann der Empfang der Sensorsignale nicht garantiert werden, da die im Kühlsystem verwendeten Materialien die Kommunikation ggf. unterbinden. 3

Das Multilogger System enthält eine Temperaturlogger Software-anwendung, einen USB oder LAN Empfänger und mehrere Sensoren mit integriertem Sender.

Ein USB- oder LAN Kabel verbindet den Empfänger mit dem Computer oder mit einem LAN Netzwerk. Die Logger Software kann Daten mehrerer Empfänger synchronisieren.

Es sind bereits viele Sensoren für das Multilogger System lieferbar. Diese Sensoren sind geeignet für Temperatur-, Luftfeuchtigkeit- und CO2 Messungen im großen Bereich. Dabei gibt es auch IR- (Infra Rot) und externe RTD (PT-100) Fühler.

Die am Computer installierte Temperaturlogger Software liefert eine Übersicht aller Temperaturdaten, die das Empfänger Modul zuvor von den Temperatursensoren empfangen hat.

Jeder Temperatursensor aktualisiert fortlaufend den gemessenen Temperaturwert und meldet dem Empfänger etwa alle 45 Sekunden den neuen Messwert.

Die Sensorliste der Logger Software spezifiziert für jeden Sensor jeweils Datum und Uhrzeit der zuletzt eingegangenen Messung. In der rechten Bildhälfte der Logger Software liefert das Programm eine zeitliche Folge der registrierten Sensordaten für den selektierten Sensor.

Die Sensoren und der Empfänger kommunizieren drahtlos. Die Kommunikationsfrequenz für die Datenübertragung beträgt 433MHz. Dieser Frequenzkanal ist für Sendeleistungen unterhalb 10 Milliwatt frei verfügbar.

Diese geringe Sendeleistung erlaubt eine drahtlose Kommunikation über eine Entfernung von maximal 20-40 Metern. Je nach Bausituation in diesem Bereich kann die Reichweite variieren.

Die Temperatursensoren sind für Standorte innerhalb und außerhalb Gebäuden geeignet, d.h. überall wo eine Registrierung der Temperaturkurve erforderlich ist. Bei gestörtem Empfang kann eine geringe Verschiebung oder Drehung des Sensors bzw. des Empfängers die Empfangsbedingungen bereits erheblich verbessern.

2. ANLEITUNG PRO-55int und PRO-66ext

Bestücken Sie den Sensor mit den Batterien

Beim PRO-66ext verbinden Sie erst den Stecker des externen Temperaturfühlers. Wenn der Stecker nicht gut eingesteckt ist oder der externe Fühler defekt ist gibt es ein 0 Wert!

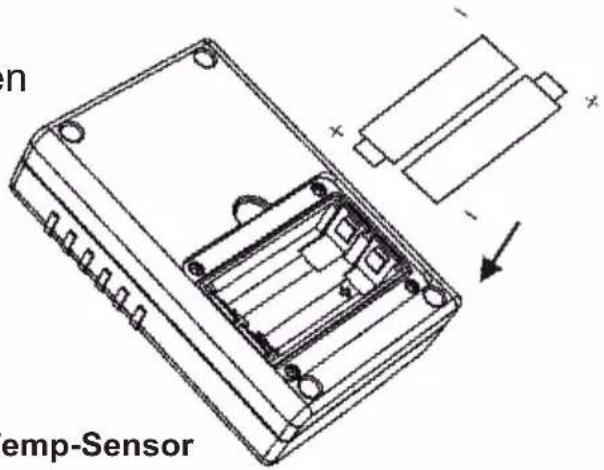

Abb. 1. Battery placement

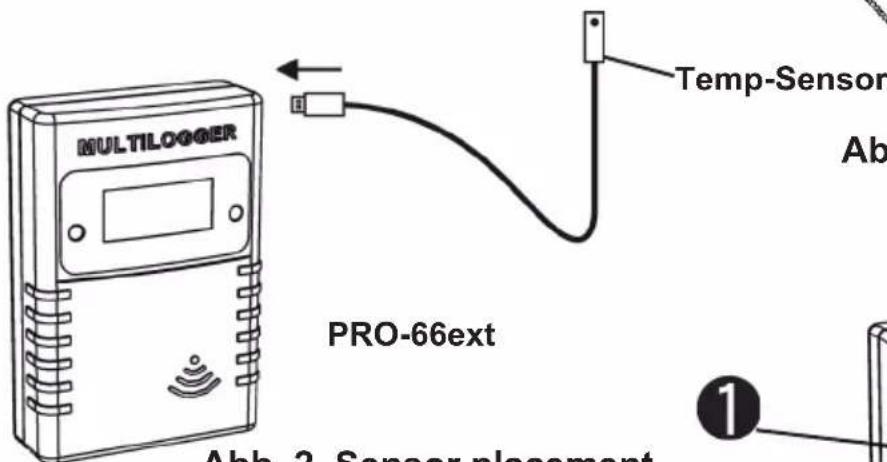

Abb. 2. Sensor placement

Nach der Bestückung der Batterien funkt der Sensor direkt seine ersten Daten.

Es gibt 2 Taster auf die PRO Sensoren

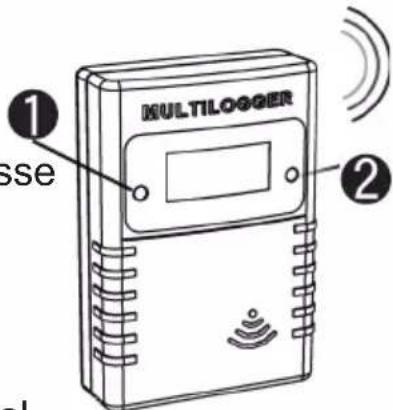

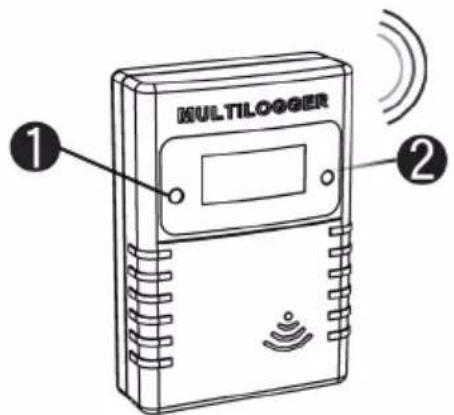

Abb. 3. Sensortaster

1. Taster 1: Der Funktionstaster mit 3 Funktionen

1a. Temperaturangabe auf Display
1b. Sensornummerangabe auf Display
1c. Keine Angabe auf Display (Energiesparend)

1. Taster 2: Der Schalter für Displaybeleuchtung

Zusätzliche Informationen und Softwareupdates entnehmen Sie bitte der Webadresse www.arexx.com

Weitere Fragen zu diesem Produkt können Sie im Forum der Webseite www.arexx.com stellen. In dieses Forum stehen bereits auch viele Antworte!

2.1. ANLEITUNG PRO-77ir

Schliessen Sie das Infra Rot Sensorkabel an und bestücken Sie den Infra Rot Sensor mit den Batterien.

Verbinden Sie erst den Stecker des externen Fühlers. Wenn der Stecker nicht gut eingesteckt ist oder der externe Fühler defekt ist, gibt es einen 0 Wert!

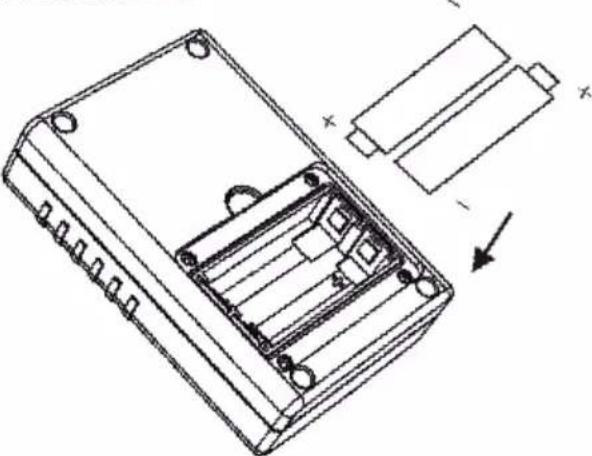

Abb. 4. Einlegen der Batterien

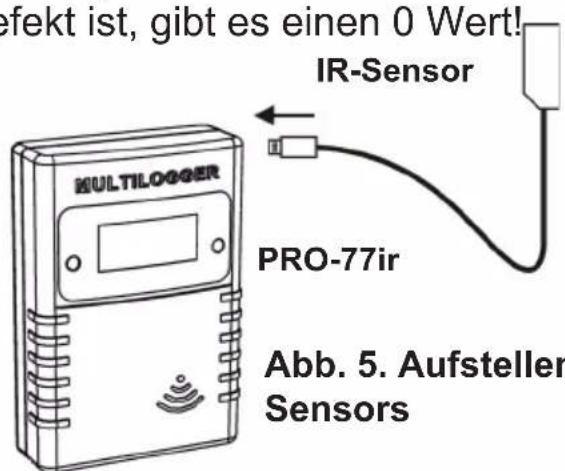

Abb. 5. Aufstellen des Sensors

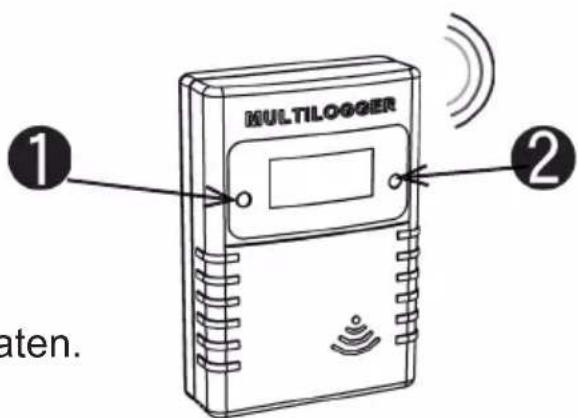

Nach Einlegen der Batterien funkt der Sensor Abb. 6. Sensortasten sofort seine ersten Daten.

Infrarot Temperaturmessung

Infrarot-Temperaturmessungen erfordern Kenntnisse über die Beziehung zwischen IR-Abstrahlung und Oberflächentemperatur.

Die Abstrahlmenge hängt vom Oberflächenmaterial ab und wird durch den Emissivitätskoeffizienten ε ausgedrückt. Dieser Koeffizient reicht von 0 bis 1, wobei die menschliche Haut typisch eine Emissivität um 1 besitzt, während die meisten Metalle eine geringe Emissivität aufweisen. Tabelle 1 (Seite 53 und 54) zeigt einige typische Emissivitätswerte.

Um eine Oberflächentemperatur messen zu können, muss auch der richtige Koeffizient angegeben sein. Ausserdem muss berücksichtigt werden, dass die Oberflächentemperatur von der Kerntemperatur eines (physikalischen) Körpers abweichen kann. Der PRO-IR Sensor berechnet mittels des Emissivitätskoeffizienten die Temperatur der empfangenen IR Strahlung.

Ablesen und Ändern des Emissivitätskoeffizienten

Der Emissivitätskoeffizient kann durch Wählen der entsprechenden LCD Betriebsart (mit Taste 1) abgelesen werden.

Folgende Betriebsarten stehen zur Verfügung: show temperature.

Die Temperatur wird in Grad Celsius angezeigt.

Zeigt Sensor id.

4-stellige Angabe der Sensor ID.

Diese ID wird zur Identifizierung des Sensors benutzt.

Zeigt kein LCD schirm.

In dieser Betriebsart wird die Anzeige (und der Stromverbrauch) des PRO-77ir auf ein Minimum reduziert. Die Funkdatenübertragung bleibt aktiv.

Zeigt emissivity.

Die ganz linke Stelle zeigt 'E', die 3 rechten Digits geben den tatsächlichen Parameterwert von 0.10 bis 1.00 an.

Die LCD Betriebsart kann durch kurzen Druck auf die linke Taste gewählt werden. Bei jedem Tastendruck wird die folgende Betriebsart gewählt.

Einstellung des Emissivitätswertes:

Wählen Sie die LCD Betriebsart: show emissivity.

Ca. 5 Sekunden lang auf die linke Taste drücken, bis 'E' anfängt zu blinken.

Kurz hintereinander die Taste drücken, um den Parameterwert in 0.05 Schritten einzustellen.

Wenn der richtige Wert erscheint, betätigen Sie keine Taste mehr. Das Gerät springt automatisch nach einigen Sekunden in Temperaturbetrieb zurück. Der Emissivitätswert ist nun im nichtflüchtigen Speicher.

Emissivitätskoeffizienten finden Sie auf den Seiten 53 und 54

2.2. ANLEITUNG PRO-PT100

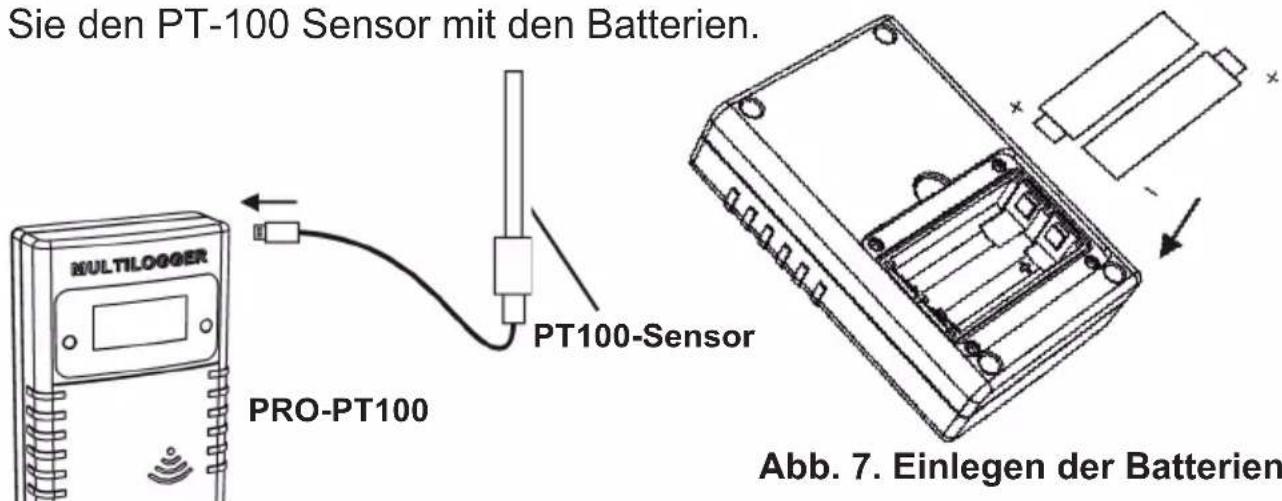

Schliessen Sie das PT100 Sensorkabel an und bestücken Sie den PT-100 Sensor mit den Batterien.

Abb. 8. Aufstellen des Sensors

Nach Einlegen der Batterien funkt der Sensor sofort seine ersten Daten.

Abb. 9. Sensortasten

Kalibrieren

Einleitung

Der PRO-PT100 Sensor kann mittels einer 2-Punkte Kalibriermethode geeicht werden. Zwei verschiedene, bekannte Bezugstemperaturen werden mit dem (nicht kalibrierten) PRO-PT100 Sensor gemessen. Die Ergebnisse dieser Messungen werden ins Kalibriertool eingegeben. Das Kalibriertool gibt zwei Parameterwerte zurück.

Zum Schluss werden diese Parameterwerte in den PRO-PT100 Sensor eingegeben.

Einzelheiten

Wir benutzen zwei verschiedene, bekannte Temperaturen, um den PRO-PT100 zu kalibrieren. Vorzugshalber wählen wir Temperaturen, die in der Nähe der beiden äussersten Temperaturgrenzwerte liegen, die wir in unseren Messungen erwarten.

Man kann z.B. die klassische Kombination von schmelzendem Eiswasser und kochendem Wasser als Bezugstemperaturen benutzen. Die Messergebnisse werden ins Kalibriertool eingegeben, das in der Multi Logger Softwaredistribution enthalten ist.

Die Software befindet sich im Menü Tools->"Pt100 Calibration Tool" vom Logger Client Programm. Nachstehend ein Screenshot des Tools: In diesem Fenster werden folgende Felder eingestellt:

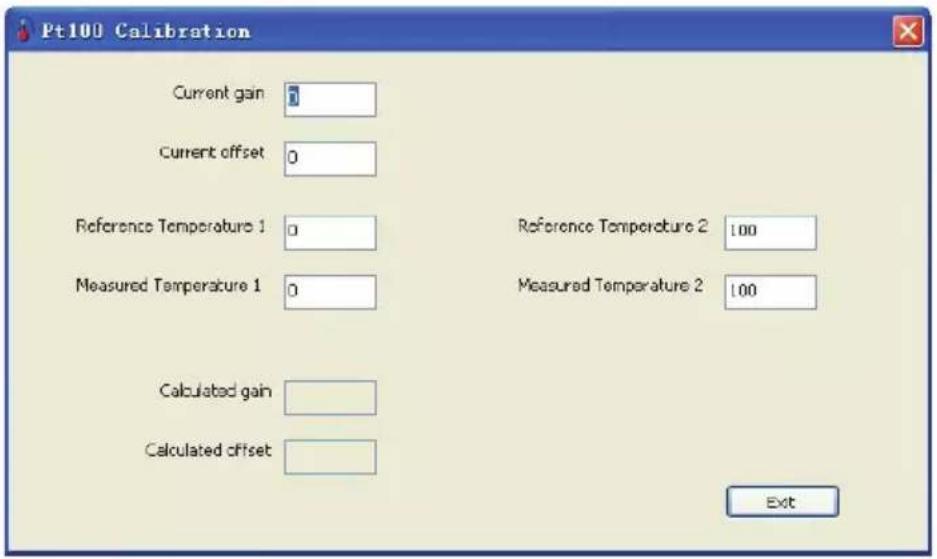

Abb. 10. Kalibrierschirm

Der aktuelle Verstärkungsparameter dient zur Messung der Bezugs-temperaturen.

Strom offset (Parameter 2):

Der aktuelle Offset-Parameter dient zur Messung der Bezugstemperaturen.

Unterer Bezugstemperaturwert in Grad Celsius

Messwerte Temperatur 1:

Gemessener Temperaturwert in Grad Celsius

Referenz Temperature 2:

Oberer Bezugstemperaturwert in Grad Celsius

Messwerte Temperatur 2:

Gemessener Temperaturwert in Grad Celsius

Wenn die Parameter eingestellt sind, sehen Sie in den beiden unteren Feldern die Parameter, die in den PRO-PT100 eingegeben werden müssen:

Errechnete Verstärkung als Parameter 1.

Errechnete Offset als Parameter 2.

Nach Einstellung dieser Parameter können Sie prüfen, ob der Sensor die richtige Temperatur für jeden Bezugspunkt anzeigt. Ggf. kann die Kalibrierung wiederholt werden.

Ablesen und Ändern der Parameterwerte

Der Sensor besitzt 2 Tasten. Taste 1 ist der Displaymodeschalter und Taste 2 schaltet die Displaybeleuchtung ein.

Die beiden Parameterwerte, die nach der Kalibrierung erhalten wurden, können durch Drücken der Taste 1 auf dem Display abgerufen werden.

Folgende Betriebsarten stehen zur Verfügung:

Show temperature.

Die Temperatur wird in Grad Celsius angezeigt.

ZeigtSensor id.

4-stellige Angabe der Sensor ID.

Diese ID wird zur Identifizierung des Sensors benutzt.

Zeigt kein LCD schirm. In dieser Betriebsart wird die Anzeige (und der Stromverbrauch) des PT100 auf ein Minimum reduziert. Die Funkdatenübertragung bleibt aktiv..

Zeigt Parameter 1. Die ganz linke Stelle zeigt '1', die 3 rechten Stellen zeigen den tatsächlichen Parameterwert von -99 bis +99.

Zeigt Parameter 2 Die ganz linke Stelle zeigt '2', die 3 rechten Stellen zeigen den tatsächlichen Parameterwert von -49 bis +49

Die LCD Betriebsart kann durch kurzen Druck auf die linke Taste gewählt werden. Bei jedem Tastendruck wird die folgende Betriebsart gewählt.

Einstellung des Parameterwerts:

Wählen Sie die entsprechende LCD Betriebsart: Parameter 1 oder 2. Linke Taste gedrückt halten bis Stelle '1' oder '2' blinkt.

Kurz Drücken, um in Einzelschritten den Wert einzustellen, oder gedrückt halten, um die Werte automatisch zu durchlaufen.

Wenn der richtige Wert erscheint, betätigen Sie keine Taste mehr. Das Gerät springt automatisch nach einigen Sekunden in Temperaturbetrieb zurück. Die Parameterdaten sind nun im nicht-flüchtigen Speicher gespeichert.

Hintergrundinformation

Der PRO-PT100 Sensor bestimmt die Temperatur durch Messen des elektrischen Widerstands des PT100 Elements. Die Widerstandsmessung wird linear durch die gegebenen Verstärkungs- und Offset-Parameter berichtigt. Zum Schluss wird der Widerstandswert mit Hilfe des DIN 60751 Standards in Temperatur umgerechnet.

3. Kommunikationstest

Ein einfacher Test überprüft den Kommunikationsweg zwischen Sensor und Empfänger.

1. Entfernen Sie bitte die Batterien aus dem Sensor
2. Nur falls ein Eintrag bereits vorhanden ist: Entfernen Sie bitte den Sensoreintrag in der Temperaturlogger Software (rechte Maustaste aktivieren)
3. Platzieren Sie den Sensor auf 1 Meter Abstand zum betriebsbereiten Empfänger
4. Bestücken Sie den Sensor mit den Batterien
5. Die zugehörige Sensornummer muss nun innerhalb von 5 Sekunden in der Sensorliste auftauchen.

4. Störungen

Unterschiedliche Randbedingungen können den Datentransfer der Temperaturdaten beeinträchtigen. Störungen äußern sich in der Regel durch Lücken in den graphischen Temperaturkurven für den zugehörigen Sensor.

Generell unterscheiden wird drei Störungsquellen für den Kommunikationsprozess:

1. Störung im Empfänger
2. Störung im Temperatursensor
3. Störung in der Funkstrecke zwischen Sensor und Empfänger

4.1. Störung im Empfänger

Der Empfänger registriert kein einziges Signal, und zwar auch, wenn der Sensor unmittelbar neben dem Empfänger platziert wird.

Mögliche Ursachen sind:

• Der Empfänger ist nicht angeschlossen: LAN Kabel oder USB-Kabel.
• Das USB-Treiber wurde nicht korrekt installiert.
• Unbekanntes Softwareproblem im Computer.

Lösungswege:

• Überprüfen Sie bitte, ob links unten im Computerfenster der Temperaturdarstellung ständig die Meldung 'Fertig' eingeblendet wird. Falls an dieser Stelle ständig die Mitteilung 'Störung der RF_USB-Kommunikation' erscheint, hat Windows den USB-Empfänger nicht gefunden.
• Entfernen Sie die LAN- oder USB-Kabel, warten Sie nun 10 Sekunden und schließen Sie das Kabel wiederum an.
• Deinstallieren Sie die Logger Software und wiederholen Sie die Installation.

ACHTUNG!

Es gibt immer die neueste Software für gratis Download siehe WWW.AREXX.COM

4.2. Störung im Temperatursensor

Der Empfänger registriert Signale eines Sensors, aber keine Signale eines bestimmten Sensors.

Mögliche Ursachen sind:

• Die Batterien im Sensor fehlen oder sind zu schwach.
• Die Batterien im Sensor sind falsch gepolt.
• Der Sensor befindet sich außerhalb der Empfangsreichweite des Empfängers.
• Der Sensor wurde beschädigt (z.B. durch Auslaufen der Batterie oder Verunreinigungen, bzw. Korrosion an den Batteriekontaktstellen).
• Das Funksignal wird gestört (Siehe Punkt 3).

Lösungswege:

- Bestücken Sie den Sensor mit vollgeladenen Batterien und wiederholen Sie den Kommunikationstest (Beachten Sie bitte die Polarität der Batterien!!).

- Überprüfen bzw. reinigen Sie bitte die Batteriekontaktstellen.

4.3. Störung in der Funkstrecke

Der Empfänger registriert gar keine, oder ggf. nur wenige Signale von einem oder von mehreren Sensoren.

Mögliche Ursachen sind:

• Trennwände oder Decken mit Eisengeflecht befinden sich in der Funkstrecke zwischen Sensor und Empfänger.
• Sensor und/oder Empfänger wurden auf einer Metallfläche platziert.
• Sensor und/oder Empfänger befinden sich in einem Bereich mit hoher Luftfeuchte.
• Zwischenliegende Fenster mit Doppelverglasung, Beschichtung oder einer Kondensationsschicht.
• Betrieb innerhalb der 20m-Reichweite anderer 433MHz Geräte
• Störungen durch Funksignale von Funk- oder Fernsehsenderanlagen.
• Betrieb innerhalb der 2-5m-Reichweite anderer elektrischer oder elektronischer Anlagen, wie z.B. Computersystemen oder Mikrowellengeräten.
• Der Ladezustand der Batterien im Sensor geht zur Neige (Siehe Punkt 2).

Lösungswege:

• Korrigieren Sie die Position des Sensors, bzw. des Empfängers.
• Entfernen Sie die Störungsquelle.
• Fügen Sie einen oder mehrere Repeater hinzu

Beispielkonfiguration mit Repeater Stationen für größere Reichweite

Die PRO Sensoren sind batteriebetrieben, können alternativ aber auch über ein externes Netzteil gespeist werden (ausser PRO-55int). Der Anschlusskasten ist als separates Set erhältlich und umfasst:

• Verbindungskabel
• Anschlusskasten
• 5 V Spannungsadapter

Abb.12. Anschlusskasten und PRO Sensor

Abb. 13. Anschlüsse

Der Kasten muss (über ein Verbindungskabel) an den PRO Sensor und den 5V Adapter angeschlossen werden. Wie aus obiger Zeichnung hervorgeht (Abb. 14 Anschlüsse), kann der Sensor direkt an den Anschlusskasten anstatt an den PRO Sensor angeschlossen werden.

(NUR EIN PT-100!)

Pt100

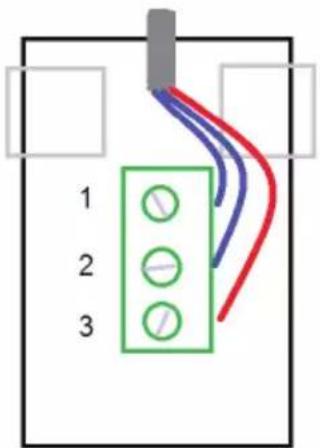

Im Anschlusskasten befindet sich eine Lüsterklemme.

Schliessen Sie Ihren PT100 wie abgebildet an.

Abb. 14. Ihre eigenen PT100 Anschlüsse

1. TEMP LOGGER INFORMATION

Starting up
