| Caractéristiques | Détails |
|---|---|
| Type de produit | Table de mixage avec interface USB |
| Nombre de canaux | 10 canaux |
| Entrées | 4 entrées mono (XLR/jack), 4 entrées stéréo (jack RCA) |
| Connectivité USB | Interface USB pour enregistrement et lecture audio |
| Égaliseur | Égaliseur 3 bandes sur chaque canal |
| Effets intégrés | Effets numériques intégrés |
| Alimentation | Alimentation secteur |
| Dimensions | Dimensions compactes pour une portabilité facile |
| Poids | Poids léger pour un transport aisé |
| Utilisation recommandée | Idéale pour les concerts, les enregistrements en studio et les événements en direct |
| Maintenance | Nettoyage régulier et vérification des connexions |
| Sécurité | Utiliser dans un environnement sec, éviter les chocs électriques |
| Informations générales | Vérifier la compatibilité avec les systèmes d'exploitation pour l'interface USB |
FOIRE AUX QUESTIONS - PV 10 USB PEAVEY
Questions des utilisateurs sur PV 10 USB PEAVEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de mixage audio au format PDF gratuitement ! Retrouvez votre notice PV 10 USB - PEAVEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PV 10 USB de la marque PEAVEY.
MODE D'EMPLOI PV 10 USB PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique — NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVIS: Dans le but de reduire les risques d'incendie ou de decharge électrique, cet appareil ne doit pas être expose à la pluie ou a l'humidite et aucun objet rempli de liquide, tel qu'un vase, ne doit être pose sur celui-ci. Avant d'utiliser de cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.
Borne de terre de protection. L'appareil doit être connecté à une prise secteur avec une connexion à la terre.
ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux precautions d'usage incluant:
CE
- Lire ces instructions.
- Gardez ce manuel pour de futures références.
- Prétez attention aux messages de précautions de ce manuel.
- Suivez ces instructions.
- N'utilisez pas cette unité proche de plans d'eau.
- N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
- N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
- Ne positionnez pas votre unité à proximité de toute source de chaleur.
- Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
- Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
-
N'utilisez que des fixations approuvées par le fabriquant.
-
Lors de l'utilisation sur pied ou pole de support, assurez dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci.
-
Il est conseillé de déconnecter du secteur votre unité en cas d'orage ou de durée prolongée sans utilisation.
-
Seul un technicien agréé par le fabriquant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subit des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
-
Ne déconnectez jamais la prise de terre de votre unité.
-
Si votre unité est destinée a être montée en rack, des supports arriere doivent être utilises.
-
Note pour les Royaumes-Unis: Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit: a) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide. c) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide.
-
Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci. 1
-
L'interrupter (on-off) dans cette unité ne casse pas les deux côtés du primaire principal. L'énergie hasardeuse peut être présente dans châssis quand l'interrupter (on-off) est dans le de la position. Le bouchon principal ou atelage d'appareil est utilisé comme le débrancher l'appareil restera facilement opérable.
-
Une exposition à de hauts niveaux sonores peut conduire à des dommages de l'écoute irréversibles. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expériencera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:
Durée par Jour (heures) Niveau sonore moyen (dBA)
| 8 90 | ||||
| 6 92 | ||||
| 4 95 | ||||
| 3 97 | ||||
| 2 100 | ||||
| 1 1/2 102 | ||||
| 1 105 | ||||
| 1/2 | 1 | 1 | 0 | |
| 1/4 ou inférieur | 115 |
D'après les études menées par le OSHA, toute exposition au delà des limites décrites ce-dessus entrainera des pertes de l'écoute chez la plupart des sujets. Le port de système de protection (casque, oreilette de filtrage,...) doit être observé lors de l'opération cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au delà des limites décrites ci-dessus.
GARDEZ CES INSTRUCTIONS!
Logo documenté dans l'annexe de la Directive 2002/96/EC IV_(OJ(L)37/38,13.02.03 et défini par la norme EN 50419:2005
La barre est le symbole de signalisation des nouveaux déchets qui s'applique uniquement aux équipements fabriqués après le 13 août 2005
Recyclez correctement ce produit. Cette signalisation indique que ce produit ne doit pas être jeté avec les autres déchets domestiques dans les pays de l'UE. Pour éviter toute atteinte à l'environnement ou à la santé humaine par des décharges sauvages, recyclez ce produit de manière responsable pour encourager la réutilisation durable des ressources matérielles. Pour retourner votre appareil usé, veuillez utiliser les systèmes de collecte et de retour, ou contactez le revendeur à qui vous avez acheté le produit. Il prendra en charge ce produit de manière à protéger l'environnement.

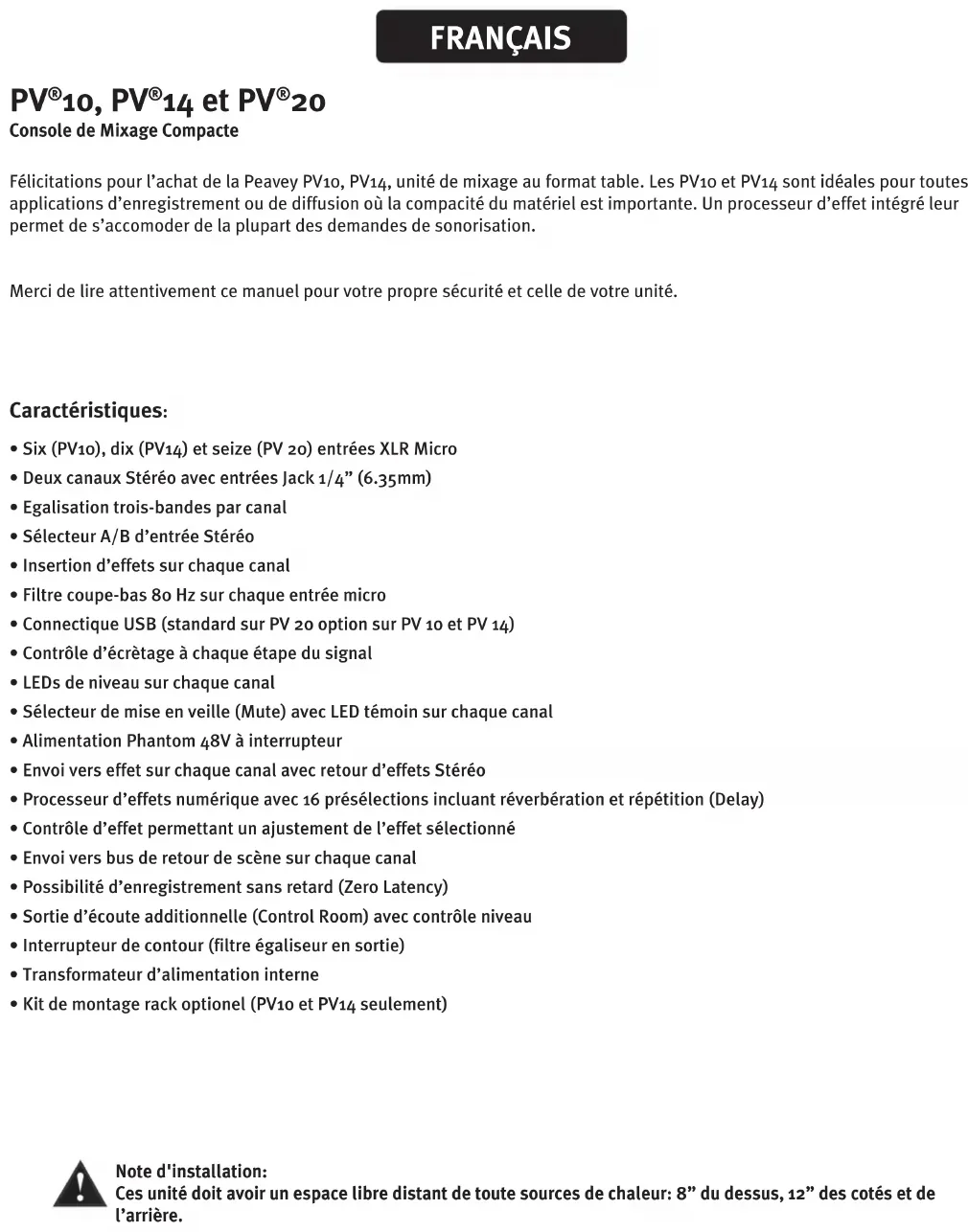

Console de Mixage Compacte
Félicitations pour l'achat de la Peavey PV10, PV14, unité de mixage au format table. Les PV10 et PV14 sont idéales pour toutes applications d'enregistrement ou de diffusion où la compacité du matériel est importante. Un processeur d'effet intégré leur permet de s'accomoder de la plupart des demandes de sonorisation.
Merci de lire attentivement ce manuel pour votre propre sécurité et celle de votre unité.
Caractéristiques:
- Six (PV10), dix (PV14) et seize (PV 20) entrées XLR Micro
- Deux canaux Stéréo avec entrées Jack 1/4" (6.35mm)
• Egalisation trois-bandes par canal - Sélecteur A/B d'entrée Stéréo
- Insertion d'effets sur chaque canal
- Filtre coupe-bas 80 Hz sur chaque entrée micro
- Connectique USB (standard sur PV 20 option sur PV 10 et PV 14)
- Contrôle d'écrétage à chaque étape du signal
• LEDs de niveau sur chaque canal - Sélecteur de mise en veille (Mute) avec LED témoin sur chaque canal
- Alimentation Phantom 48V à interrupteur
- Envoi vers effet sur chaque canal avec retour d'effets Stéréo
- Processeur d'effets numérique avec 16 présélections incluant réverbération et répétition (Delay)
- Contrôle d'effet permettant un ajustement de l'effet sélectionné
- Envoi vers bus de retour de scène sur chaque canal
- Possibilité d'enregistrement sans retard (Zero Latency)
- Sortie d'écoute additionnelle (Control Room) avec contrôle niveau
- Interrupteur de contour (filtre égaliseur en sortie)
- Transformateur d'alimentation interne
- Kit de montage rack optionel (PV10 et PV14 seulement)
Note d'installation:
Ces unité doit avoir un espace libre distant de toute sources de chaleur: 8" du dessus, 12" des cotés et de l'arrière.

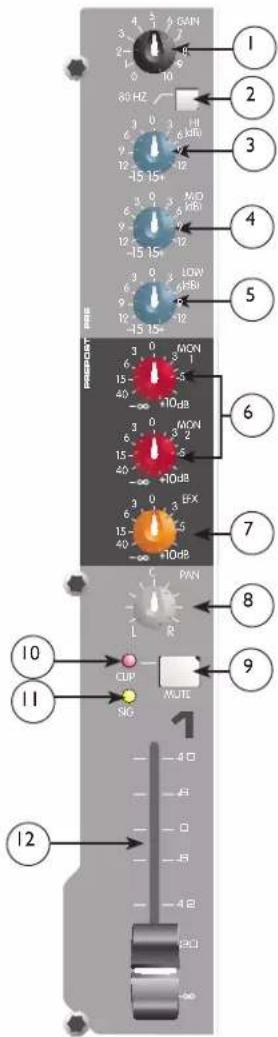

Gain
Ce contrôle vous permet d'ajuster la sensibilité d'entrée du canal correspondant, celui-ci pouvant s'accommoder de la plupart des types de signaux. Pour maximiser la qualité du signal, le niveau de celui-ci dans le canal doit être fait avec le niveau de sortie ajusté à o. Si la Led d'écrètage s'illumine de façon prolongée, le gain du signal doit être réduit.
2 80 Hz Low Cut
Ce filtre coupe-bas est fixé à 80Hz. Il vous permet de clarifier le signal en enlevant les basses fréquences du signal source, nécessaire dans des situations de scènes bruyantes ou soumises au vent. Ces bruits parasites gaspillent énormément la puissance de votre système et les enlever du signal source vous permet d'optimiser la puissance de votre système où nécessaire.
3 Hi EQ
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des hautes fréquences de +/-15 dB.
④ Mid EQ
Mid EQ
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des fréquences médium de +/-15 dB.
5 Low EQ
Low EQ
Réglage de tonalité actif de type escalier permettant de modifier les niveaux des basses fréquences de +/-15 dB. Attention: Un niveau excessif de basses fréquences augmente considérablement les consommations en puissance et peut endommager vos hauts-parleurs.
6 MON Send
Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus de retour de scène (Monitor). Ce signal n'est pas affecté par le contrôle de niveau du canal, mais par ses contrôles d'égalisation.
7 EFX Send
Ce contrôle vous permet d'ajuster le niveau du signal envoyé au bus d'effet. Le niveau de ce signal est également affecté par le contrôle de niveau du canal.
8 Pan
Détermine la position du canal dans l'image stéréo. En augmentant ce contrôle, vers la gauche (sens contrehoraire), le signal diminuera dans le champ droit tout en augmentant dans le champ gauche et vice-versa. Sur les canaux Stéréo (5/6 et 7/8), ils permettent d'ajuster les niveaux relatifs des signaux Droite et Gauche.
9 Mute
Ce sélecteur vous permet de mettre le canal en mode silence. Vous permettant de facilement désactivé un canal sans pour autant modifier les réglages de votre système.
10 Clip/Mute LED
(Leds d'indication de seuil d'écrêtage et de contrôle de status) Ces Leds vous indiquent lorsque le niveau du signal est proche de la sensibilité maximale ou que le canal correspondant est en mode silence (9). Le circuit de détection analyse le signal à toutes les étapes du routage de clui-ci et la LED s'illuminera pour indiquer un niveau de +19dBu, prévenant que les contrôles de gain ou d'égalisation doivent être atténués. Ce seuil est environ 3dB avant écrêtage.
Signal LED
Ces LED vous indiquent si le canal correspondant recoit un signal de niveau supérieur à -20 dBur.
Fader
Ce contrôle vous permet d'ajuster le niveau du signal de sortie. Le niveau d'utilisation commun (gain unitaire) est en position o.

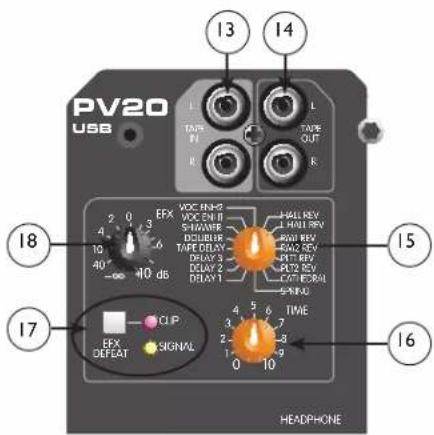

Tape In/Out
Les entrées Tape vous permettent d'envoyer un signal à votre unité depuis un lecteur K7, CD, une carte son d'ordinateur. Les sorties ont un niveau de +4 dBu et vous permettent deconnecter un enregistreur ou une carte son. Elles représentent effectivement une entrée Stéréo additionnelle. En
engageant l'interrupteur 'Tape USB sur Main Mix' (27), ces entrées vous permettent également de contrôler le niveau du signal de sortie de votre enregistreur / carte son sans risque d'effet de feedback.
EFX Select
Ce sélecteur rotatif vous permet de choisir un des 16 effets disponibles. Référez-vous au tableau ci-dessous pour les descriptions de chacuns de ceux-ci.
| Effect | Description Application | Parameter | ||
| 1 | Reverb Hall Concert Hall Mo | Moyen Ensemble Temps Rev | ||
| 2 | Reverb Grand Hall Concert | Hall Large Reverb générale Temps Rev | ||
| 3 | Reverb Pièce1 Brillante amb | biance confinée Voix Pop | Temps Rev | |
| 4 | Reverb Pièce2 | Large ambiance sombre | Percussions rythme | Temps Rev |
| 5 | Reverb Plate 1 | Brillante | Voix Pop Temps Rev | |
| 6 | Reverb Plate 2 | Caverneuse | Percussions | Temps Rev |
| 7 | Cathedrale | Espace Large, Longue et sombre | Coeurs | Temps Rev |
| 8 | Ressort | Ressort classique | Guitare Temps Rev | |
| 9 | Délai 1 | Délai simple (retour attaque) | Voix/Instruments | Temps Délai |
| 10 | Délai 2 | Délai vif avec répétitions | Instruments | Temps Délai |
| 11 | Délai 3 | Délai sombre avec répétitions | Instruments | Temps Délai |
| 12 | Délai Tape | Délai vif | Instruments | Temps /Retour |
| 13 | Doubleur | Délai simple, 30-120 ms | Instruments | Temps Délai |
| 14 | Reflections | Délai vif avec Modulation | Instruments | Temps Délai |
| 15 | Embellisseur Vocal 1 | Brightens and Adds Room Reverb | Voix | Niveau Reverb |
| 16 | Embellisseur Vocal 2 | Brillant ,et écho | Voix | Niveau Reverb |
16 EFX Time
Ce contrôle vous permet d'ajuster l'effet sélectionné.
Ces deux LED vous permettent de contrôler le niveau du signal à l'entrée du processeur d'effets de votre unité. Le niveau de ce signal est affecté par les faders des canaux, ainsi que les contrôles d'envoi d'effet et de niveau général d'envoi d'effet. Débuter en positionnant le contrôle général sur o ('12 heures') et ajuster le contrôle du canal de façon à illuminer les LED de signal et d'écrétage de façon occasionnelle. La LED d'écrétage s'illumine 6dB avant celui-ci. Engager le sélecteur EFX defeat désactive l'envoi au processeur d'effets et illuminera la LED clip/Mute correspondante.
18 EFX Return
Ce contrôle vous permet d'ajuster le niveau du signal à la sortie du processeur d'effets, vous permettant de doser ceux-ci dans le mixage général.

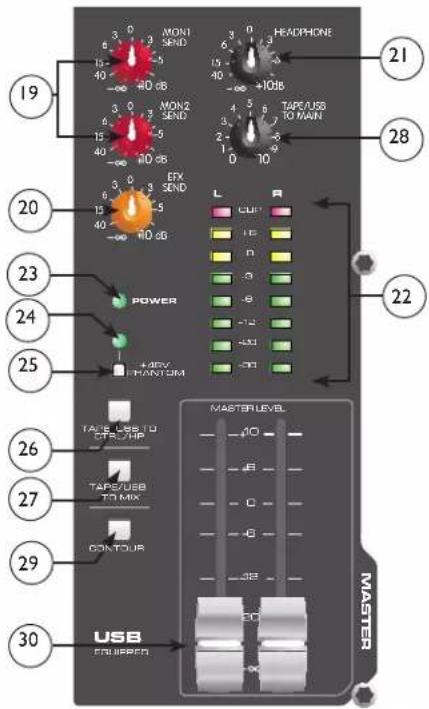

19 MON Send Master
Ce contrôle vous permet d'ajuster le niveau général du signal envoyé à la sortie 'MON Send' (37) contrôlée par le canal de contrôle Monitor Send (6) et son volume général.
20 EFX Send Master
Ce contrôle vous permet d'ajuster le niveau général de mixage du processeur d'effets interne de votre unité. Le niveau de sortie envoyé à la prise EFX send et le processeur d'effet interne est contrôlé par le fader de la piste concernée (12), le contrôle EFX send du canal (7) ainsi que le contrôle de volume général. Le réglage recommandé est la position o.
21 Headphone Level
Ce contrôle vous permet d'ajuster le niveau du signal d'écoute (sortie casque et sortie 'Control Room'). Assurez-vous de positionner le volume au minimum lors d'une première écoute, puis d'augmenter doucement jusqu'au niveau désiré. Généralement, le signal d'écoute correspond au sorties principales; si le sélecteur 'Tape to Control Room'(26) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.
22 LED Meters
Deux rangées de 6 Leds vous pemettent de contrôler le niveau du signal présents aux sorties principales Droite/Gauche. Ils sont gradués de -20 dB à +19 dB et le o db de l'échelle correspond à +4 dBu aux sorties.
23 Power LED
Cette LED vous indique si votre unité est sous tension.
24 Phantom Power LED
Cette LED s'illumine pour vous indiquer que l'alimentation Phantom est active.
25 Phantom Power Switch
Cet interrupteur vous permet d'activer ou de désactiver l'alimentation Phantom de votre unité. Celle-ci se traduit par une tension de 48V appliquées aux entrées XLR.
Si l'alimentation est active, assurez-vous de ne pas connecter aux connecteurs XLR des micros ou autres unités de signal qui ne suppoteraient pas ce voltage. La Led témoin correspondante (10) vous indique le status de l'alimentation Phantom.
26 Tape To CTRL/HP
En activant cet interrupteur vous ajoutez le signal présent aux entrées 'Tape Return' au signal d'écoute (Control Room 38et sortie casque (40) pour un monitoring.
En activant cet interrupteur vous ajoutez le signal présent aux entrées 'Tape Return' (13) ou USB (44) au sorties droite et gauches (40). Le volume d'entrée USB se définit par le niveau de volume de l'ordinateur.
28 Tape/USB to Main (PV 20 seulement)
Ce potentiomètre est un moyen pratique d'ajuster le niveau de volume aux entrées Tape (13) ou USB (44). (Sur les modèles PV 10 et PV 14 le volume de l'entrée USB (44) sera définit par le niveau de sortie de l'ordinateur).
29 Contour Switch
Cet interrupteur vous permet d'appliquer une égalisation pré-définie ajoutant à la fois des hautes et basses fréquences pour une accentuation du relief sonore. Ce sélecteur est particulièrement efficace pour des applications musicales à faible niveau.
30 Master Level Faders
Ces faders vous permettent d'ajuster le niveau des sorties principales Droite/Gauche. Pour maximiser la qualité du signal, le niveau de celui-ci sera ajusté à o (gain unitaire).

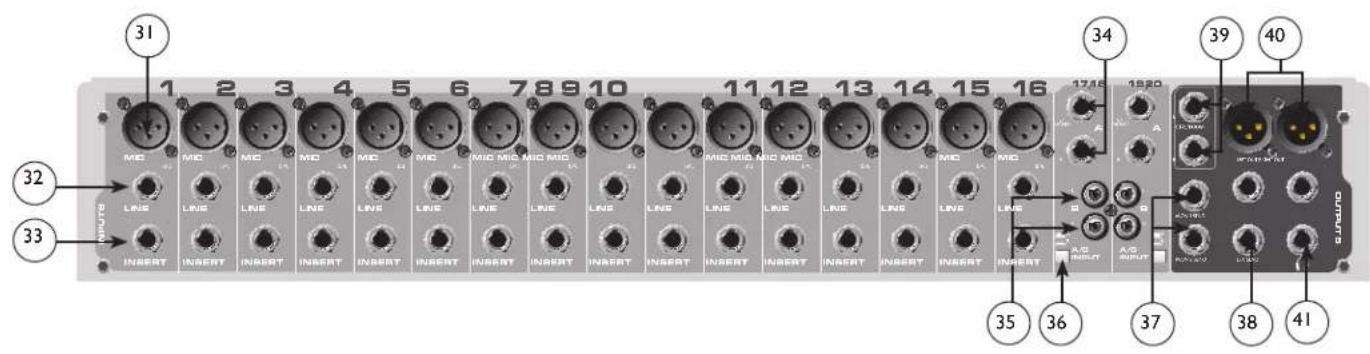

panneau arrière
Ces entrées XLR symétrisées sont optimisées pour la connexion d'un microphone où toute source basseimpédance (Pin 2 positive). De part la large plage de sensibilité d'entrée, on pourra obtenir jusqu'à +14dB d'augmentation.
32 Line (1/4") Inputs
Ce Jack 1/4" (6.35mm) symétrique (TRS) possède une impédance de 10 k Ohm (pointe positive) et vous permet de connecter une source sonore asymétrique Sa sensibilité est de -20dB comparée à l'entrée XLR. Les entrées XLR(Mic) et Jack(Line) du même canal ne devraient pas être utilisées en même temps.
33 Insert
Ce Jack 1/4" (6.35mm) TRS (3-connecteurs) vous permet d'insérer un processeur externe d'effets sur le canal correspondant (pointe: sortie ou envoi, anneau: entrée ou retour, corps: masse).
34 Stereo (1/4") Inputs
Ces entrées sont Stéréo par l'intermédiaire de paires de Jack Mono ou Mono si seul l'entrée Left/Mono est utilisée. Le sélecteur A/B d'entrée doit être en position A pour que ces entrées soient actives.
35 RCA Inputs
Ces entrées RCA vous permettent de connecter toute source sonore de niveau ligne (lecteur K7, CD, ...). Le sélecteur A/B d'entrée doit être en position B pour que ces entrées soient actives.
36 A/B Switch
Ce sélecteur vous permet de passer entre les entrés Jack ou RCA du canal correspondant sans nécessiter de changement de connexions.
37 MON Send
La sortie Moniteur (retour de scène) est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôles MON de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jacks 2 (TS) ou 3 (TRS) conducteurs.
38 EFX Send
La sortie du bus d'effet est un Jack 1/4" symétrique (TRS). Cette sortie vous permet d'envoyer le signal somme déterminé par les contrôles EFX de chaque canal à un processeur externe. Cette sortie peut être utilisée avec un Jacks 2 (TS) ou 3 (TRS) conducteurs.
39 Control Room Outputs
Les sorties d'écoute sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs. Le niveau du signal à ces sorties peut être ajusté grâce au contrôle de niveau de casque (21).
40 Left/Right Outputs
Les sorties principales Droite/Gauche sont composées de deux Jack 1/4" symétriques (TRS). Ces sorties peuvent être utilisées avec des Jacks 2 (TS) ou 3 (TRS) conducteurs.
41 Headphone Output
La sortie du bus d'effet est un Jack 1/4" symétrique (TRS, pointe = gauche; anneau = droit; corps = masse). Généralement, le signal d'écoute correspond au sorties principales; si le sélecteur 'Tape to Control Room'(13) est engagé, le signal pré-enregistré (Tape) est ajouté au signal d'écoute.

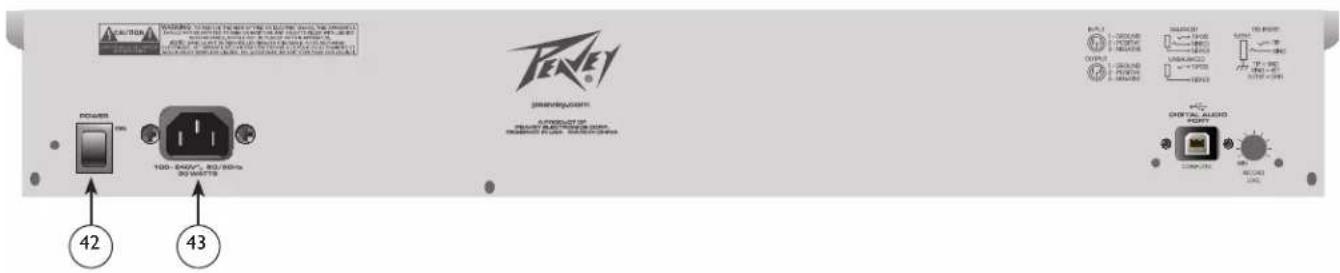

Cet interrupteur vous permet de mettre votre unité sous/hors tension.
ATTENTION: Cet interrupteur ouvre le circuit en un seul endroit, il n'est pas impossible que de l'énergie électrique soit présente dans votre unité dans cette condition.
Connectez ici le cordon d'alimentation de l'appareil. Ne jamais déconnecter ou omettre une bonne connection à la terre pour votre unité. Si l'alimentation électrique n'est pas équipée de prise de terre, un adaptateur pourra être utilisé et le connecteur de terre relié à la terre proprement. Assurez-vous que tous les éléments de votre système sont correctement relié à la terre pour éviter toute décharge électrique.
NOTE POUR LES ROYAUMES UNIS:
Si les couleurs de connecteurs du cable d'alimentation ne correspond pas au guide de la prise secteur, procédez comme suit: (1) Le connecteur vert et jaune doit être connectrer au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. (2) Le connecteur Bleu doit être connectrer au terminal noté N, correspondnat à la couleur noire du guide. (3) Le connecteur marron doit être connectrer au terminal noté L, correspondant à la couleur rouge du guide.

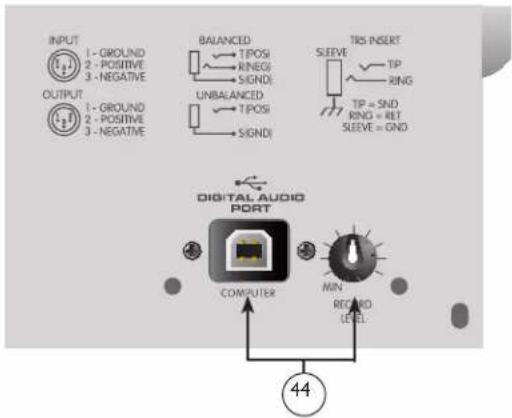

44 Port USB/USB Record Level Control
Le port USB est utilisé pour connecter votre unité PV à un ordinateur pour de l'enregistrement ou pour faire passer le signal de votre ordinateur à travers le mixeur. Le port USB envoie le signal général stéréo de sortie vers l'ordinateur. Le niveau du mix général envoyé au port USB pourra être commandé en utilisant le potentiomètre Record Level situé près du port USB. Lorsque le port USB reçoit le signal provenant de l'ordinateur le niveau de volume peut être assigné a traverts le sélecteur "Tape/USB to mix" (27) vers les sorties droite et gauches principales. Le volume de l'entrée USB sera controlé par le réglage de gain de l'ordinateur.
Compatible avec Windows XP, Windows 7 et Windows 8. Également compatible avec Mac OS X 10.0 ou une version ultérieure.


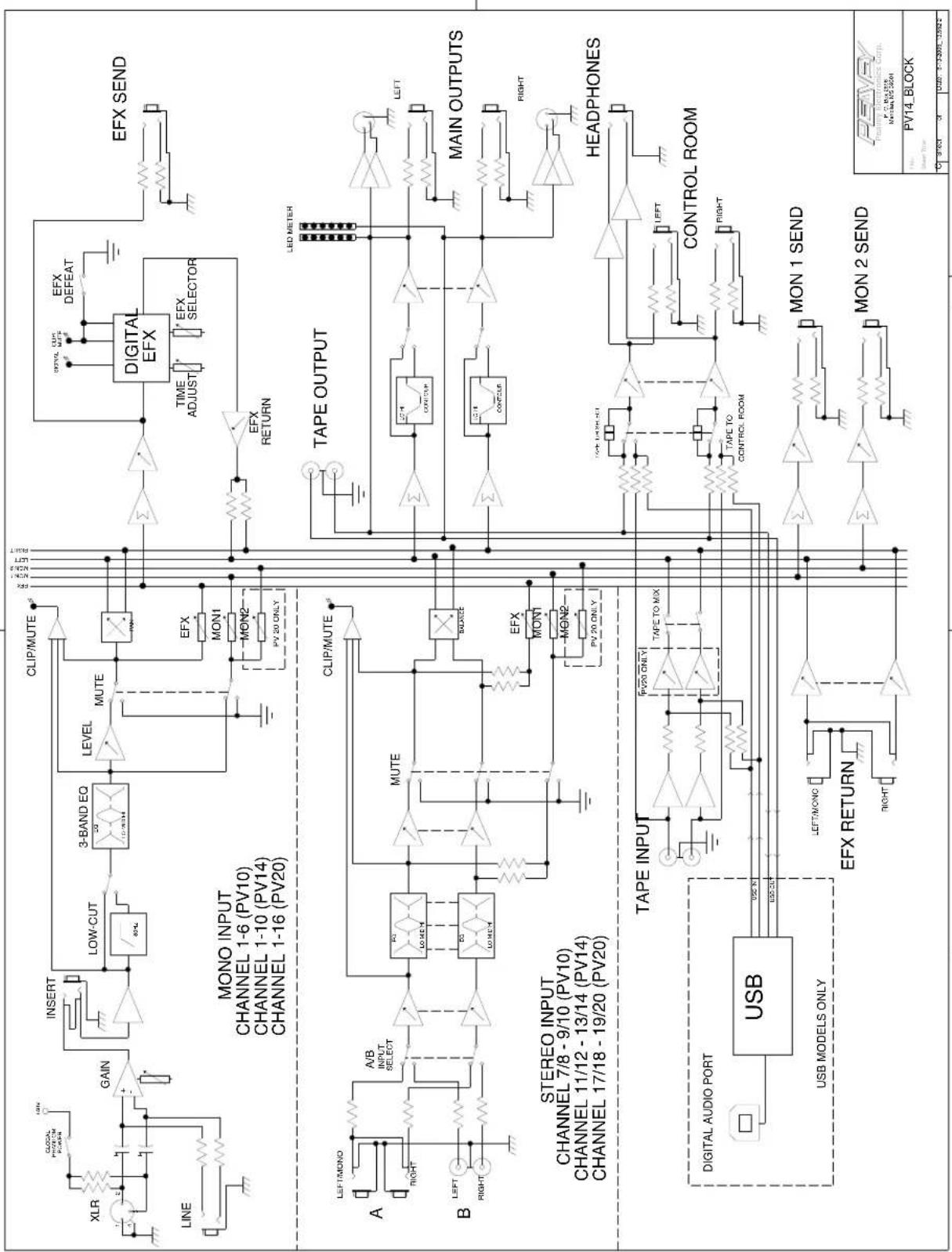

W["Stereo Input Channel 7/8 - 9/10 (PV10)"]
X["Stereo Input Channel 11/12 - 13/14 (PV14)"]
end
subgraph MAIN OUTPUT
Y["TAPE OUTPUT"]
Z["TAPE OUTPUT"]
AA["TAPE OUTPUT"]
AB["TAPE OUTPUT"]
AC["TAPE OUTPUT"]
AD["TAPE OUTPUT"]
AE["TAPE OUTPUT"]
AF["TAPE OUTPUT"]
AG["TAPE OUTPUT"]
AH["TAPE OUTPUT"]
AI["TAPE OUTPUT"]
AJ["TAPE OUTPUT"]
AK["TAPE OUTPUT"]
AL["TAPE OUTPUT"]
AM["TAPE OUTPUT"]
AN["TAPE OUTPUT"]
AO["TAPE OUTPUT"]
AP["TAPE OUTPUT"]
AQ["TAPE OUTPUT"]
AR["TAPE OUTPUT"]
AS["TAPE OUTPUT"]
AT["TAPE OUTPUT"]
AU["TAPE OUTPUT"]
AV["TAPE OUTPUT"]
AW["TAPE OUTPUT"]
AX["TAPE OUTPUT"]
AY["TAPE OUTPUT"]
AZ["TAPE OUTPUT"]
BA["TAPE OUTPUT"]
BB["TAPE OUTPUT"]
BC["TAPE OUTPUT"]
BD["TAPE OUTPUT"]
BE["TAPE OUTPUT"]
BF["TAPE OUTPUT"]
BG["TAPE OUTPUT"]
BH["TAPE OUTPUT"]
BI["TAPE OUTPUT"]
BJ["TAPE OUTPUT"]
BK["TAPE OUTPUT"]
Les caractéristiques et spécifications peuvent être modifiés sans préavis.
Specifications Series PV ^® 10, PV ^® 14 & PV ^® 20
Entrées
| Fonction | Entree Z(ohms min) | Réglage gain d'entrée | Niveaux d'entrées | Bal/ Non bal | Connecteur | ||
| Min** Nominal* Max | |||||||
| Microphone (150 ohms) | 2.2k Gain | Max(60 dB)Gain Min(10 dB) | -76 dBu-24 dBu | -56 dBu-4 dBu | -38 dBu+14 dBu | Bal XLR Pin 1 GndPin 2 (+)Pin 3 (-) | |
| Ligne (10 k ohms) | 10k Gain | Max(40 dB)Gain Min(-10 dB) | -56 dBu-10 dBu | -36 dBu+14 dBu | -18 dBu+32 dBu | Bal 1/4" TRS;Tip (+)Ring (-)Sleeve Ground | |
| Entrée ligne Stéréo | 10k Gain | Max(20 dB)Nominal | -36 dBu-21 dBu | -16 dBu-1 dBu | +2 dBu+17 dBu | Non bal 1/4" TS;Tip (+)Sleeve Ground | |
| Tape 10k N o dBu=0.775 V (RMS) | /A | (10 dB) | -17 dBu -10 dBV +12 dBu Non bal RCA Phono | ||||
**Le niveau d'entrée minimum (sensibilité) est le plus faible signal qui pourra être reproduit en sortie nominale (+4dB) avec les volumes de canal et de master réglés au maximum.
*Les réglages nominaux sont définis avec tous les contrôles réglés à odB (tournés à 50%) excepté les potentiomètres de gain réglés comme spécifié.
Sorties
| Fonction | Charge Min Z (ohms) | Niveaux de sorties | Bal/ Non bal | Connecteur | |
| Nominal | Max | ||||
| Principal Droite/Gauche | 600 | +4 dBu | +22 dBu | Bal | XLR Pin Ground Tip Pin 2 (+), Pin 3 (-)1/4" TRS: Tip (+), Ring (-) Sleeve Ground |
| Envoi effets/ monitor | 600 | +4 dBu | +22 dBu | Bal | 1/4" TRS: Tip (+), Ring (-) Sleeve Ground |
| Chambre Contrôle | 600 | +4 dBu | +22 dBu | Bal | 1/4" TRS: Tip (+), Ring (-) Sleeve Ground |
| Ecouteurs | 8 | +4 dBu (no load) | +22 dBu | Non bal | 1/4" TRS; Tip Left, Ring Right Sleeve Ground |
| Tape | 2.2k | +4 dBu | +22 dBu | Non bal | RCA Phono |
| USB o dBu=0.775 V (RMS) | |||||
Gain
| Gamme d’ajustement entrée Micro: | 10 dB to 60 dB |
| Entrée Micro vers sorties symétrisées Droite/Gauche: | 88 dB (gain max) |
| Gamme d’ajustement entrée ligne: | -10 dB to 40 dB |
| Entrée ligne vers sorties symétrisées Droite/Gauche: | 60 dB (gain max) |
| Gamme d’ajustement Gain entrée ligne: | 0 à +20 dB |
| Entrée Ligne stéréo vers sorties symétrisées Droite/Gauche: | 40 dB (gain max) |
Specifications PV ^® 10, PV ^® 14, & PV ^® 20
Reponse en Fréquences
Entrée Micro vers sorties Droite/Gauche: 14 Hz to 25 kHz +0 dB/-1 dB
Distortion Harmonique Totale
| <0.02% 20 Hz to 20 kHz Micro vers sorties Droite/Gauche | (10 Hz to 80 kHz BW) |
| <0.005% Typique (22 Hz to 22 kHz BW) | |
| <0.0007% Distorion préampli Micro |
Bruit et Ronflement
| Sortie Bruit résiduel | Rapport S/B (Ref: +4dBu) | Conditions Test | |
| Master Droite/Gauche | -97 dBu | 101 dB | Fader Master en bas Niveaux pistes en bas |
| -90 dBu | 94 dB | Fader Master Nominal, Niveaux pistes en bas | |
| -83 dBu | 87 dB | Master Fade Nominal,Panoramiques (Droite),(Gauche) sans influence | |
| Envoi Monitor -95 | dBu | 99 dB | Tout contrôles sur off |
| -80 dBu | 84 dB | Tous les envois de canaux nominal ,master nominal | |
| Envoi Effets -100 dBu(Mesures de bruit : 22 Hz to 22 kHz BW) | 104 dB | Tout contrôles sur off | |
| -80 dBu | 84 dB | ||
Bruit d'entrée équivalent (EIN)
-129 dBu (extrémité entrée à 150 ohms)
Diaphonie/Attenuation
| Canaux d'entrée adjacent (1 kHz) >90 dB | Attenuation du Bouton Mute (1 kHz) >90 dB |
| Sortie Droite / Gauche (1 kHz) >75 dB | Coupure fader piste (1 kHz) >85 dB |
Ration mode de réjection (Entrée Mic)
Signal/Indicateur de surcharges
LED Rouge 3 dB en dessous de l'ecrêtage
Dimensions
| PV10: 12.125" largeur x 14.75" profondeur x 3.5" hauteur (30.80cm x 37.47cm x 8.89cm) | PV20: 22.125" largeur x 15.75" profondeur 3.5" hauteur (56.2cm x 40.0cm x 8.9xm) |
| PV14: 16.125" largeur x 14.75" profondeur x 3.5" hauteur (40.96cm x 37.47cm x 8.89cm) |
Note d' Installation :
Cette unité doit être libérée de toute surface combustible selon les espaces suivants: dessus: 8", cotés: 12", derrière: 12"
