MODE D'EMPLOI iO3 CABASSE
i03
sur pied | tradition
on stand | traditionnal
i03
sur socle
on base

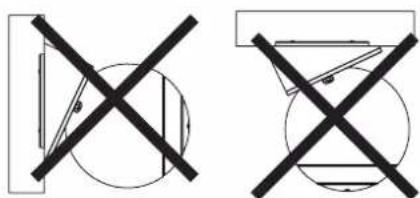

ATTENTION! : Pour le montage mural du socle, bien respecter le positionnement du premier dessin ci-contre. Le système n'est pas conçu pour les 2 montages barrés d'une croix: socle inversé et socle au pla-fond.
En mode mural, toujours bloquer le câble allant au satellite dans le frein placé entre les 2 bornes dorées.
Ce câble doit passer par la sortie supérieure comme indiqué sur le dessin.
On wall use requires to always squeeze the cable leading to the satellite in the device placed between the gold platted terminals. This cable must go through the upper exit as shown on the drawing.

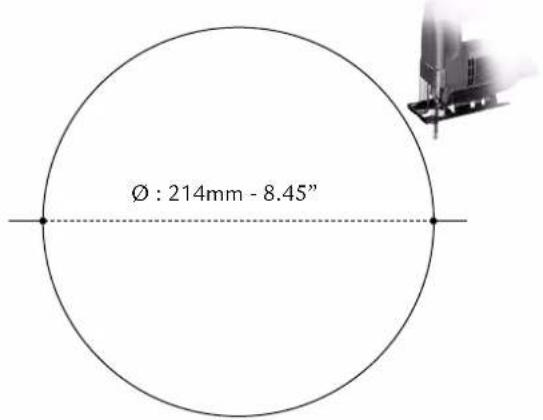

Profondeur/depth : 95 mm - 3.74"

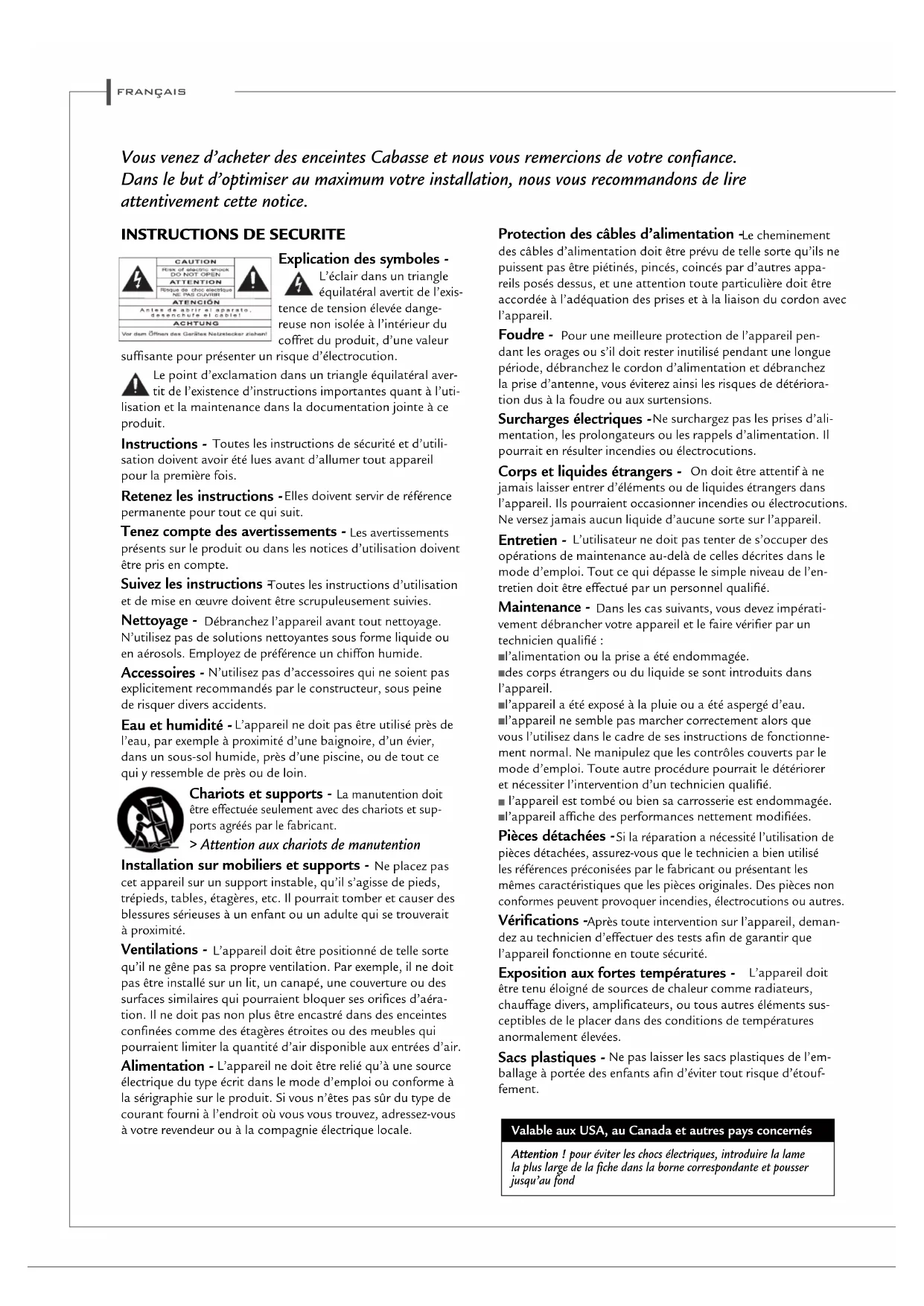

Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice.
INSTRUCTIONS DE SECURITE
| CAUTION | |
| Risk of electric shock DO NOT OPEN | |
| ATTENTION | |
| Risque de choc électrique NE PAS OUVRIR | |
| ATENCIÓN | |
| Antes de abrir el aparato, desenchute el cable! | |
| ACHTUNG | |
| Vor dam Öffnen des Gerätes Netzstecker ziehen! |
Explication des symboles -
L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une valeur
suffisante pour présenter un risque d'électrocution.
Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'uti-
lisation et la maintenance dans la documentation jointe à ce produit.
Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir été lues avant d'allumer tout appareil pour la première fois.
Retenez les instructions - Elles doivent servir de référence permanente pour tout ce qui suit.
Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.
Suivez les instructions Noutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.
Nettoyage - Débranchez l'appareil avant tout nettoyage. N'utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide.
Accessoires - N'utilisez pas d'accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.
Eau et humidité - L'appareil ne doit pas être utilisé près de l'eau, par exemple à proximité d'une baignoire, d'un évier, dans un sous-sol humide, près d'une piscine, ou de tout ce qui y ressemble de près ou de loin.
Chariots et supports - La manutention doit être effectuée seulement avec des chariots et supports agréés par le fabricant.
Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.
Ventilations - L'appareil doit être positionné de telle sorte qu'il ne gène pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées d'air.
Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sérigraphie sur le produit. Si vous n'êtes pas sûr du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.
Protection des câbles d'alimentation -Le cheminement des câbles d'alimentation doit être prévu de telle sorte qu'ils ne puissent pas être piétinés, pincés, coincés par d'autres appareils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.
Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.
Surcharges électriques -Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résulter incendies ou électrocutions.
Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer d'éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.
Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.
Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié :
■l'alimentation ou la prise a été endommagée.
■des corps étrangers ou du liquide se sont introduits dans l'appareil.
■l'appareil a été exposé à la pluie ou a été aspergé d'eau.
■l'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le détériorer et nécessiter l'intervention d'un technicien qualifié.
■ l'appareil est tombé ou bien sa carrosserie est endommagée.
■l'appareil affiche des performances nettement modifiées.
Pièces détachées -Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.
Vérifications -Après toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.
Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.
Sacs plastiques - Ne pas laisser les sacs plastiques de l'emballage à portée des enfants afin d'éviter tout risque d'étouffement.
Valable aux USA, au Canada et autres pays concernés
Attention ! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'au fond
Avec iO3 SYSTEM, Cabasse vous propose un ensemble Hi Fi / audio vidéo dans la continuité de la technologie SCS (Source à Cohérence Spatiale) issue de la prestigieuse gamme ARTIS.
Ces enceintes 2 voies, de petites dimensions, associées à un caisson de graves Santorin 25, vous permettront de construire un système de très grande qualité en configuration 2.1
(reproduction stéréo), configuration 5.1 (reproduction 5 canaux), 6.1 ou 7.1...
Le caisson de graves Cabasse
dédié à iO3 SYSTEM est Santorin 25.
Vous pouvez cependant utiliser les caissons de graves Cabasse Lipari 21 ou
Santorin 30-200 / 30-500. Si vous souhaitez
utiliser un autre modèle de caisson de graves, assurez-vous que sa bande de fréquences est ajustable jusqu'à 150 Hz avec un filtrage passe-bas très pentu dès 200 Hz.
Nous recommandons pour leur tenue en puissance les modèles Santorin 25 et Santorin 30i, surtout dans une utilisation à plus de 2 canaux.
INSTALLATION
Les composants de votre système :
■ 2, 3 ou 5 satellites iO3
■ 1 caisson de graves actif Santorin 25
Satellite iO3 sur socle
Les satellites iO3 dans leur version sur socle peuvent être fixés au mur à l'aide d'une vis unique ①. Le socle permet également l'utilisation sur un support horizontal (bibliothèque, poste de télévision, ...).
Le montage du satellite iO3 sur socle magnétique permet une orientation facile vers la zone d'écoute ^8 .
Suivant la configuration choisie pour une meilleure intégration, les sorties de fils peuvent s'effectuer à chaque extrémité ou au centre du socle. Le fond du socle est réversible et permet
de choisir n'importe quelle option.
Attention ! L'évent situé à l'arrière du satellite iO3 ne doit
pas être obturé par le socle.
Satellite iO3 sur pied
La version sur pied est équipée de pointes vérins pour une stabilité parfaite, sur tous types de sol.
Mise en route du Santorin 25
Attention
Avant tout branchement, s'assurer que votre tension secteur correspond bien à la tension secteur sélectionnée sur le commutateur 115 V - 230 V.
Attention
Ne relier le Santorin 25 au secteur avec le cordon fourni qu'après avoir réalisé toutes les autres connections. La mise en route s'effectue par l'interrupteur POWER, en le mettant dans la position AUTO ou la position ON. Dans la position AUTO, l'appareil se mettra en veille s'il n'y a pas eu de modulation pendant quelques minutes. Dès que la modulation réapparaît, le caisson de graves se met en fonctionnement.
CAISSON DE GRAVES ACTIF SANTORIN 25
Alimentation 115/230V AC-50/60 Hz
Consommation maximum 165W
Consommation mode veille 0,49W @ 230VAC
0,5W @ 115VAC
Consommation mode arrêt 0,04W @ 230VAC
0,04W @ 115VAC
Température d'utilisation +5°C à +35°C
Température de stockage -5°C à +40°C
Taux d'humidité en utilisation 40% à 70%
Positionnement de iO3 SYSTEM
Pour le positionnement des satellites iO3 et du caisson de graves Santorin 25, nous vous conseillons de respecter le mieux possible le principe du schéma ^3 . Le caisson de graves doit être placé dans la zone d'écoute avant, et son placement contre un mur renforce l'extrême grave et limite les réflexions de 80 à 200 Hz. Cependant, pour obtenir le meilleur résultat, il est tou-jours nécessaire de faire des essais d'emplacement en fonction de l'acoustique de la pièce.
BRANCHEMENTS
Il est impératif de respecter pour tous branchements la mise en phase en reliant les bornes rouges + de l'amplificateur à la borne rouge + du satellite iO3. Procéder ensuite de la même façon pour les bornes noires -.
Configuration 5.1
■ 5 satellites iO3 + 1 caisson de graves Santorin 25 ⑤ ou ■ 2 enceintes principales + 3 satellites iO3 + 1 caisson de graves Santorin 25 ⑥.
Relierdirectementchaquesortiedel'amplificateuraudio vidéo à l'enceintecorrespondante. L'entréeLINE IN st reliée à la sortie SUBWOOFER / LFE de l'amplificateur audio vidéo.
Puis configurer le menu « set-up » de votre amplificateur audio vidéo comme suit :
Avec 5 iO3 ⑤
| FRONT | SMALL |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER STEREO YES | |
| SUBWOOFER / LFE YES | |
| SUBWOOFER LOW-PASS 12 | 5Hz (ou choix le plus proche de 125) |
Avec 3 iO3 et 2 grandes enceintes principales ⑥
| FRONT | LARGE |
| CENTER | SMALL |
| SURROUND | SMALL |
| SUBWOOFER STEREO NO | |
| SUBWOOFER / LFE YES | |
| SUBWOOFER LOW-PASS 12 | 5Hz (ou choix le plus proche de 125) |
RÉGLAGE DU CAISSON DE GRAVES SANTORIN 25
a) FREQUENCE DE COUPURE
En configuration stéréo ④, positionner le potentiomètre CROSSOVER FREQUENCY à 2h00, soit 125 Hz.
En configuration 5.1⑤⑥, positionner le potentiomètre CROSSOVER FREQUENCY sur 180 Hz, afin d'éviter tout chevauchement avec le filtrage à 125 Hz de l'amplificateur audio-vidéo.
b) NIVEAU
LEVEL
En 5.1 comme en 2.1, ajuster le niveau LEVEL en écoutant différents types de musique à partir d'une source en mode stéréo (CD). Positionner d'abord le curseur sur la position 10h30 puis tester différentes positions entre 9h00 et midi.
Ajuster ensuite le niveau du canal SUBWOOFER / LFE dans le menu SET-UP de votre amplificateur audio-vidéo à l'aide du test tone intégré et/ou de sources 5.1 sans modifier le réglage du niveau du caisson de grave.
c) PHASE
Si le volume de grave augmente en inversant la phase, garder ce réglage et réajuster le niveau du Santorin 25.
A l'aide du test tone de votre amplificateur audio vidéo 5.1, ajuster le niveau du canal SUBWOOFER / LFE.
GARANTIE
Nous vous remercions de bien vouloir activer la garantie
Cabasse dans les 60 jours à compter de la date d'achat de votre matériel, soit en nous retournant la carte de garantie jointe dûment complétée, soit en enregistrant en ligne votre matériel sur notre site web www.cabasse.com où figurent également les détails sur la garantie constructeur et l'extension de garantie Cabasse propre à votre matériel.
En suivant les conseils d'installation, de branchement et d'emploi explicités dans cette notice, vous êtes assurés d'un fonctionnement parfait de vos enceintes acoustiques.
Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
SPÉCIFICATIONS ET CARACTÉRISTIQUES TECHNIQUES
| SPECIFICATIONS | SATELLITE iO3 | CAISSON DE GRAVES SANTORIN 25 |
| UtilisationVoiesHaut-parleursCoupureBande passantePression impulsionnelle maximaleEfficacitéImpédance nominaleImpédance minimalePuissance nominalePuissance crêteFréquence de coupureSélecteur de phasePrise d'entréeBlindage magnétique de sérieDiamètre de lasphèreiO3 sur socledimension (hxlxp)PoidsiO3 sur pieddimension (hxlxp)PoidsiO3 in ceiling dimensionPoids | système 2/7 canaux2tweeter-medium 2 voies coaxialDOM25/13F15-2DOM25/13F15-2 à 2700 Hz145 - 22000 Hzen chambre semi-réverbante93 dB/2,8v/1 m8 ohms3,8 ohms80 Woui16 cm19x16x20 cm2,2 kg112 x 33 x 33 cm11,5 kg∅ 26 cm2 kg | caisson de graves actif125 cm type 25S2030 - 150 Hzen chambre semi-réverbante118 dBactif200W nominal400W créterégable de 40 à 180 Hz0° phase normale, 180° phase inversée1 Bas Niveaudimensions (hxl x p) 42 x 36 x 38 cmpoids 19 kg |
Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union européenne).
Ce symbole, représentant une poubelle sur roues barrée d'une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers.
Il doit être remis à un point de collecte pour le traitement des équipements électriques et électroniques en fin de vie. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives poten-
tielles pour l'environnement et la santé humaine.
Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.
