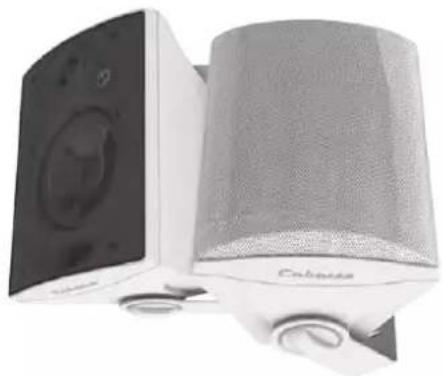

Type de produit	Haut-parleur mural 2 voies
Marque	Cabasse
Modèle	ZEF 17TR
Dimensions (H x L x P)	299 x 227 x 234 mm
Poids (enceinte seule)	5,1 kg
Impédance nominale	4 ohms (utilisation basse impédance)
Impédance minimale	3,7 ohms
Efficacité (1W/1m)	89 dB
Réponse en fréquences	67 - 22 000 Hz
Filtre	Fréquence de coupure : 4 000 Hz
Haut-parleurs	1 x tweeter DOM25 + 1 x médium-grave 17T15AW
Puissance nominale	90 W
Puissance crête	630 W
Sélecteur de puissance (ligne 100 V/70 V)	100 V : 60 W, 30 W, 15 W, 10 W, Off ; 70 V : 30 W, 15 W, 7,5 W, 5 W, Off
Utilisation basse impédance	Position 4 Ω
Coupure de l'enceinte	Position Off sans démontage
Couleurs disponibles	Blanc, noir
Montage mural	Oui (fixation à rotule ou attache murale fournie)
Utilisation en extérieur	Possible sous auvent, position horizontale spécifique (logo à droite)
Raccordement	Parallèle en mode ligne 70 V/100 V ; polarité respectée en basse impédance
Section de câble recommandée (4 Ω, distance max 4,5 m)	1,5 mm²
Alimentation	Via amplificateur externe (pas d'alimentation propre)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon humide sans solvant
Température de fonctionnement	Éloigner des sources de chaleur
Homologation	Marquage DEEE (pictogramme poubelle barrée)

FOIRE AUX QUESTIONS - ZEF 17TR CABASSE

Comment brancher l'enceinte ZEF 17TR en ligne 100 V ou 70 V ?

Utilisez le sélecteur d'entrée rotatif sous la grille près du tweeter. Choisissez la puissance désirée (ex: 30 W pour 100 V). Le raccordement doit toujours être réalisé en parallèle entre enceintes.

Quelle est la différence entre ZEF 17 et ZEF 17TR ?

La version TR dispose d'un transformateur pour utilisation en ligne 70 V/100 V avec un sélecteur de puissance. La version standard (non TR) est uniquement en basse impédance (4 Ω).

Puis-je utiliser l'enceinte en extérieur ?

Oui, mais évitez l'exposition directe aux intempéries et au soleil. Placez-la sous un auvent la belle saison et démontez-la hors saison. En position horizontale, le logo Cabasse doit être à droite (évent en bas).

Comment effectuer le montage mural ?

Utilisez la fixation murale fournie. Percez des trous adaptés au mur, insérez des chevilles, fixez l'attache. Ensuite, accrochez l'enceinte, serrez les boulons de serrage, puis connectez le câble en respectant les polarités.

Quelle section de câble utiliser pour une distance de 10 mètres en 4 ohms ?

Pour une distance de 10 mètres, la section recommandée est de 3 mm² (voir tableau dans la notice). Utilisez toujours des câbles de section suffisante pour éviter les pertes de puissance.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez que le sélecteur n'est pas sur Off. Assurez-vous que la polarité des câbles est respectée et que l'amplificateur est allumé. Contrôlez aussi le réglage du volume et la source audio.

Comment nettoyer l'enceinte ?

Débranchez l'enceinte avant tout nettoyage. Utilisez un chiffon humide (eau claire) sans solvants ni produits en aérosol. Évitez que du liquide pénètre dans l'enceinte par l'évent.

Puis-je remplacer le tweeter moi-même ?

Non, l'utilisateur ne doit pas effectuer de maintenance au-delà des opérations décrites dans la notice. Toute intervention doit être confiée à un technicien qualifié.

Quelle est l'impédance minimale de l'enceinte ?

L'impédance minimale est de 3,7 ohms. Assurez-vous que votre amplificateur peut supporter cette charge (généralement 4 ohms).

Que signifie le pictogramme poubelle barrée sur le produit ?

Le symbole DEEE indique que l'enceinte ne doit pas être jetée avec les déchets ménagers. Rapportez-la à un point de collecte pour équipements électriques et électroniques en fin de vie.

MODE D'EMPLOI ZEF 17TR CABASSE

En mode horizontal, positionner la Zef de façon que le logo Cabasse se trouve à droite (sens de lecture de bas en haut), afin d'empêcher les risques d'intrusion de liquide dans l'enceinte par l'évent en cas d'aspersion.

ATTENTION!

Sélecteur de puissance:

1) Utilisation haute impédance en ligne 100 V ou 70 V: sélectionner la puissance désirée pour chacune des enceintes parmi les valeurs proposées, qui sont de 30W, 15W et 10 W en 100 V et de 30 W, 15 W, 7.5 W et 5W en 70 V. Attention ! La Zef 13 TR est livrée avec le sélecteur sur la position 30 W/100 V - 15W/70V
2) Utilisation basse impédance: sélectionner la position 4 Ω
3) Position Off : permet de couper l'enceinte sans démontage ni déconnection.

Power switch:

Sélecteur de puissance:

1) Utilisation haute impédance en ligne 100 V ou 70 V: sélectionner la puissance désirée pour chacune des enceintes parmi les valeurs proposées, qui sont de 60W, 30W, 15 W et 10 W en 100 V et de 30 W, 15 W, 7.5 W et 5W en 70 V.
Attention ! La Zef 17 TR est livrée avec le sélecteur sur la position 30 W/100 V - 15W/70V
2) Utilisation basse impédance: sélectionner la position 4 Ω
3) Position Off : permet de couper l'enceinte sans démontage ni déconnection.

Power switch:

Le raccordement en mode ligne 70V/100V doit toujours être réalisé en parallèle.

Raccordement basse impédance avec un amplificateur stéréophonique.

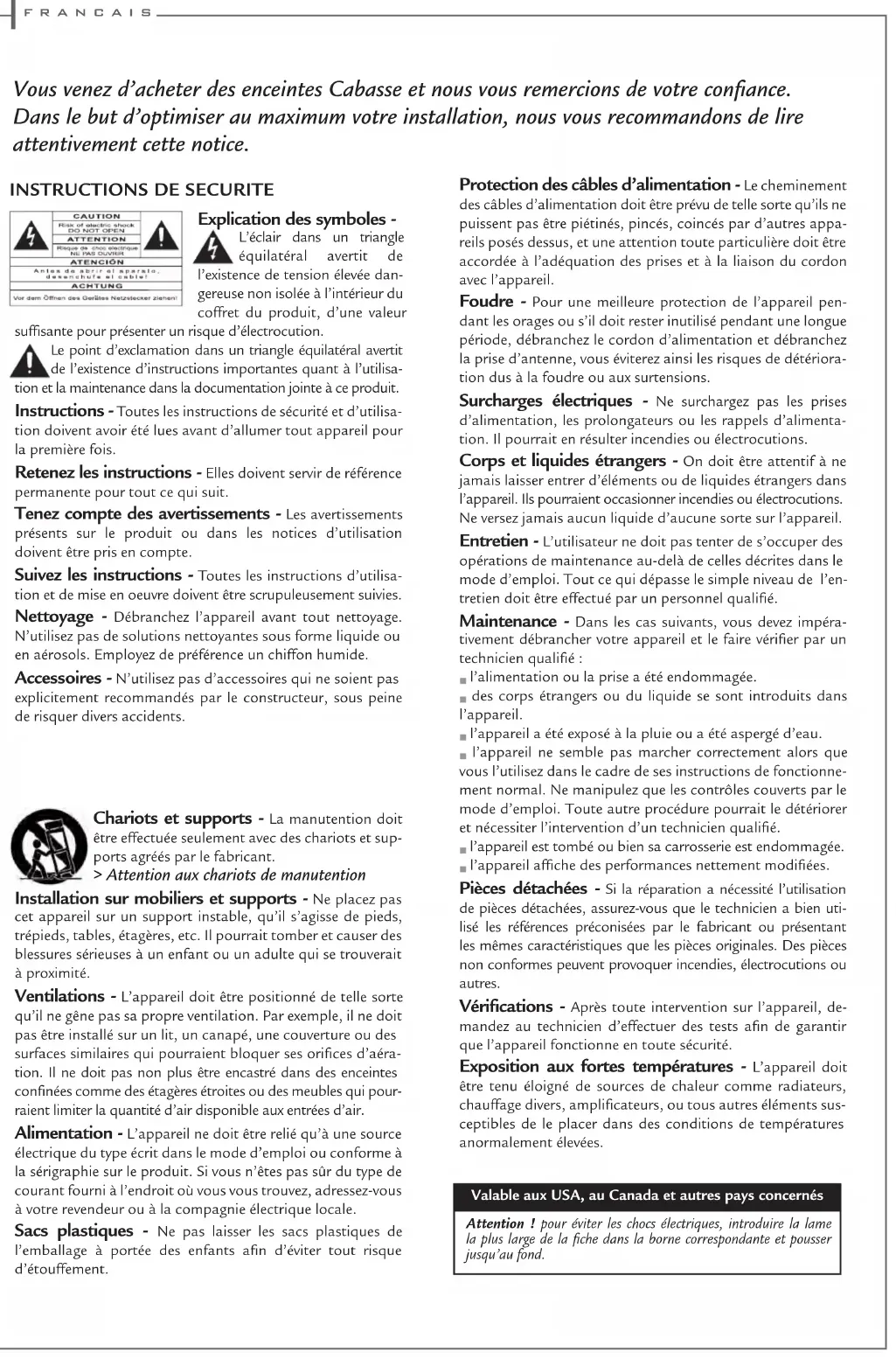

Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommandons de lire attentivement cette notice.

INSTRUCTIONS DE SECURITE

Explication des symboles -

L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une valeur

suffisante pour présenter un risque d'électrocution.

Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'utilisation et la maintenance dans la documentation jointe à ce produit.

Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir été lues avant d'allumer tout appareil pour la première fois.

Retenez les instructions - Elles doivent servir de référence permanente pour tout ce qui suit.

Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doivent être pris en compte.

Suivez les instructions - Toutes les instructions d'utilisation et de mise en oeuvre doivent être scrupuleusement suivies.

Nettoyage - Débranchez l'appareil avant tout nettoyage. N'utilisez pas de solutions nettoyantes sous forme liquide ou en aérosols. Employez de préférence un chiffon humide.

Accessoires - N'utilisez pas d'accessoires qui ne soient pas explicitement recommandés par le constructeur, sous peine de risquer divers accidents.

Chariots et supports - La manutention doit être effectuée seulement avec des chariots et supports agréés par le fabricant.

Installation sur mobiliers et supports - Ne placez pas cet appareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieuses à un enfant ou un adulte qui se trouverait à proximité.

Ventilations - L'appareil doit être positionné de telle sorte qu'il ne gène pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourraient bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourraient limiter la quantité d'air disponible aux entrées d'air.

Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sérigraphie sur le produit. Si vous n'êtes pas sûr du type de courant fourni à l'endroit où vous vous trouvez, adressez-vous à votre revendeur ou à la compagnie électrique locale.

Sacs plastiques - Ne pas laisser les sacs plastiques de l'emballage à portée des enfants afin d'éviter tout risque d'étouffement.

Protection des câbles d'alimentation - Le cheminement des câbles d'alimentation doit être prévu de telle sorte qu'ils ne puissent pas être piétinés, pincés, coincés par d'autres appareils posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.

Foudre - Pour une meilleure protection de l'appareil pendant les orages ou s'il doit rester inutilisé pendant une longue période, débranchez le cordon d'alimentation et débranchez la prise d'antenne, vous éviterez ainsi les risques de détérioration dus à la foudre ou aux surtensions.

Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résulter incendies ou électrocutions.

Corps et liquides étrangers - On doit être attentif à ne jamais laisser entrer d'éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou électrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.

Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.

Maintenance - Dans les cas suivants, vous devez impérativement débrancher votre appareil et le faire vérifier par un technicien qualifié :

■ l'alimentation ou la prise a été endommagée.
■ des corps étrangers ou du liquide se sont introduits dans l'appareil.
■ l'appareil a été exposé à la pluie ou a été aspergé d'eau.
■ l'appareil ne semble pas marcher correctement alors que vous l'utilisez dans le cadre de ses instructions de fonctionnement normal. Ne manipulez que les contrôles couverts par le mode d'emploi. Toute autre procédure pourrait le détériorer et nécessiter l'intervention d'un technicien qualifié.
■ l'appareil est tombé ou bien sa carrosserie est endommagée.
■ l'appareil affiche des performances nettement modifiées.

Pièces détachées - Si la réparation a nécessité l'utilisation de pièces détachées, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ou présentant les mêmes caractéristiques que les pièces originales. Des pièces non conformes peuvent provoquer incendies, électrocutions ou autres.

Vérifications - Après toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.

Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.

Valable aux USA, au Canada et autres pays concernés

Attention ! pour éviter les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'au fond.

ZEF 13 - ZEF 13 TR - ZEF 17 - ZEF 17 TR

DÉBALLAGE DES ENCEINTES ①

Ouvrir le côté mentionné sur le carton, replier sur les cotés les rabats supérieurs du carton et retirer la plaque de protection. Retirer les demi-coques en mousse protégeant les enceintes, sortir les enceintes puis les accessoires de l'emballage. Nous vous conseillons de conserver l'emballage de vos enceintes à plat pour une utilisation ulté rieure éventuelle.

MONTAGE MURAL

1) Rassembler le matériel nécessaire : l'attache murale séparée de l'enceinte et les inserts, vis, outils de perçage adaptés au type de mur et niveau à bulle.

ATTENTION : Vérifiez que la structure du mur est apte à supporter le poids des enceintes et que les inserts prévus pour le montage mural sont conformes avec les caractéristiques de la

2) Une fois l'emplacement choisi, utiliser la fixation comme gabarit de perçage, la positionner sur la paroi en respectant bien le sens haut-bas pour la fixation, vérifier l'aplomb avec le niveau à bulle et percer les trous à travers la fixation. Mettre les chevilles adéquates en place.
3) Coller les 2 patins amortissants sur le dos de la fixation murale et la monter avec les vis adaptées.
4) Positionner l'enceinte dans les pattes de la fixation murale, insérer et visser légèrement à la main les 2 boulons de serrage.
5) Connecter le câble haut-parleur à l'enceinte en respectant les polarités (voir § Phase)
6) orienter l'enceinte et serrer à bloc les molettes de fixation.

MONTAGE MURAL

1) Rassembler le matériel nécessaire : la fixation à rotule, l'enceinte séparée de l'attache murale en U, et les inserts, vis, outils de perçage adaptés au type de mur et niveau à bulle.
2) boulonner au dos de la Zef la partie avec l'écrou de serrage, utiliser l'autre partie comme gabarit de perçage en la plaquant au mur, vérifier l'aplomb avec le niveau à bulle et percer les trous à travers la fixation. Mettre les chevilles adéquates en place.
3) rassembler les 2 parties de la fixation, orienter la Zef et serrer l'écrou de fixation.
4) Connecter le câble haut-parleur à l'enceinte en respectant les polarités (voir § Phase).

UTILISATION EN EXTERIEUR

ATTENTION : L'exposition directe aux intempéries et prolongée au soleil peut endommager l'aspect de vos enceintes. Nous recommandons l'installation sous auvent à la belle saison et un démontage et remisage hors saison.

Dans le cas d'une utilisation horizontale en extérieure et/ou en milieu humide, veiller à positionner l'enceinte dans le sens indiqué en ③.

Le placement optimal

pour une écoute stéréo classique 2.0

Si l'on considère que d est la distance qui sépare les deux enceintes, celle-ci doit être supérieure à 1,5 m. Les deux enceintes doivent être à égale distance de la zone d'écoute qui forme avec elles un triangle équilatéral.
■ Les haut-parleurs doivent être dirigés vers la zone d'écoute.
- Les enceintes doivent, de préférence, diffuser dans le sens de la plus grande dimension de la pièce. D'une façon générale, on doit éviter de positionner les enceintes dans les coins d'une pièce, car la disposition en angle favorise les fréquences graves.

- La disposition des enceintes dans des niches est également en général à proscrire car elle modifie la courbe de réponse de l'enceinte, particulièrement dans les fréquences basses. S'il est impossible d'adopter une autre disposition, on doit veiller à ce que l'enceinte s'encastre avec le minimum de jeu dans la niche, pour éviter l'apparition de résonances diverses. Par ailleurs, la partie visible de la grille devra être à l'extérieur de la niche.

MARQUAGE DEEE

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'Union européenne).

Ce symbole, représentant une poubelle sur roues barrée d'une croix, apposé sur le produit, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte pour le traitement des équipements électriques et électroniques en fin de vie.

En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

BRANCHEMENT - Section des câbles

Pour conserver toutes les qualités des enceintes acoustiques et éviter les pertes de puissance supérieures à 15%, il faut que la résistance électrique des câbles de branchement entre l'enceinte et l'amplificateur soit la plus faible possible. Consulter les tableaux ci-dessous pour déterminer la section minimum adaptée à votre installation:

Section pour le branchement des versions 4 Ohms

(Une enceinte par sortie d'amplificateur)

Distance maximale ampli - enceinte Section
4,5 m 1,5 mm	^2
6 m 2 mm	^2
7,5 m 2,5 mm	^2
9 m 3 mm	^2
12 m 4 mm	^2

Longueur max des lignes HP 100V

Longueur (m) Puissance d'amplification (W)
	30	60	120	240
20	0,75mm^2	0,75mm^2	0,75mm^2	0,75mm^2
50	0,75mm^2	0,75mm^2	0,75mm^2	0,75mm^2
100	0,75mm^2	0,75mm^2	0,75mm^2	1mm^2
200	0,75mm^2	0,75mm^2	1mm^2	1.5mm^2
400	0,75mm^2	1mm^2	1,5mm^2	2mm^2
600	1mm^2	1,5mm^2	2mm^2	2,5mm^2
800	1mm^2	1,5mm^2	2mm^2	3mm^2
1000	1,5mm^2	2mm^2	2,5mm^2	4mm^2

Longueur max des lignes HP 70V

Longueur (m) Puissance d'amplification (W)
	30	60	120	240
20	0,75mm^2	0,75mm^2	0,75mm^2	0,75mm^2
50	0,75mm^2	0,75mm^2	0,75mm^2	1mm^2
100	0,75mm^2	0,75mm^2	1mm^2	1,5mm^2
200	0,75mm^2	1mm^2	1,5mm^2	2mm^2
400	1mm^2	1,5mm^2	2mm^2	3mm^2
600	1,5mm^2	2mm^2	2,5mm^2	4mm^2
800	1,5mm^2	2mm^2	3mm^2	4mm^2
1000	2mm^2	2,5mm^2	4mm^2	6mm^2

Phase

Les enceintes et les amplificateurs ont leurs bornes de branchement repérées. Il y a deux façons courantes d'effectuer ce repère : soit une borne rouge ou repère+, soit une borne noire ou repère -.

Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est à dire par exemple que la borne rouge ou + de l'enceinte aille à la borne rouge ou+ de l'amplificateur ; la borne noire ou- de l'enceinte ira dans ce cas à la borne noire ou- de l'amplificateur.

En suivant les conseils d'installation, de branchement et d'emploi explicités dans cette notice, vous êtes assurés d'un fonctionnement parfait de vos enceintes acoustiques. Nous recevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.

	ZEF 13 ZEF 17
Position	au mur au mur
Voies 2 2
Haut-parleurs	1 x tweeter DOM251 x médium-grave13T15AW	1 x tweeter DOM251 x médium-grave17T15AW
Efficacité 1W/1m	86 dB 89 dB
Filtre	3 700 Hz 4 000 Hz
Réponse en fréquences	70 - 22 000 Hz 67 - 22 000 Hz
Impédance nominale	4 ohms 4 ohms
Impédance minimale	4 ohms 3,7 ohms
ZEF 13 TR - ZEF 17 TRPositions du sélecteur d'entrée rotatif(sous la grille près du tweeter)	70 V: 30 W / 15 W /7,5 W / 5 W / OFF100 V: 30 W / 15 W /10 W / OFF	70 V: 30 W / 15 W /7,5 W / 5 W / OFF100 V: 60 W/ 30 W /15 W / 10 W / OFF
Puissance nominale	60 W 90 W
Puissance crête	420 W 630 W
Finition standards	blanc - noir blanc - noir
Dimensions H x L x P	258 x 195 x 194 mm	299 x 227 x 234 mm
Poids	Zef 13: 3,2 kgZef 13TR: 3,9 kg	Zef 17: 4,5 kgZef 17 TR: 5,1 kg

Étant donné l'évolution des techniques mises en oeuvre pour une fiabilité accrue et une recherche constante de qualité optimale, Cabasse se réserve le droit d'apporter toutes modifications aux modèles présentés sur les fiches techniques ou les documents publicitaires.
