| Type de produit | Haut-parleur encastrable (enceinte acoustique) |
| Marque | Cabasse |
| Modèle | Archipel 13 ICD |
| Position d'installation | Dans le plafond ou dans le mur |
| Voies | 2 |
| Haut-parleurs | 1 tweeter orientable DOM25 (membrane Kaladex) + 1 médium-grave 13M20 IC (membrane Duocell) |
| Fréquence de coupure (filtre) | 3700 Hz |
| Bande passante | 73 Hz - 22000 Hz |
| Efficacité (1 W / 1 m) | 86,5 dB |
| Puissance crête | 240 W |
| Dimensions (L x l x H) | 22 x 22 x 9,5 cm |
| Poids | 1,5 kg |
| Finition standard | Blanc (grille amovible prête à peindre) |
| Volume de charge recommandé | 13 litres |
| Orientation du tweeter | Jusqu'à 30° dans toutes les directions |
| Contenu du carton | 2 enceintes, 2 grilles rondes, 2 grilles carrées, 1 gabarit d'alignement |
| Section de câble recommandée | Jusqu'à 4,5 m : 1,5 mm² ; 6 m : 2 mm² ; 7,5 m : 2,5 mm² ; 9 m : 3 mm² ; 12 m : 4 mm² |
| Installation | Encastrée, avec cadre et fixation à cames (outillage non fourni) |
| Alimentation | Via un amplificateur externe (passif) |
| Nettoyage et entretien | Débrancher l'appareil, nettoyer avec un chiffon humide (pas de solvants) |
| Sécurité | Respecter les consignes : éloigner des sources de chaleur, ne pas exposer à l'eau, ne pas obstruer la ventilation |
| Pièces détachées et réparabilité | Contactez le service après-vente Cabasse ou un revendeur agréé |
| Élimination en fin de vie | Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte DEEE |
FOIRE AUX QUESTIONS - Archipel 13 ICD CABASSE
Questions des utilisateurs sur Archipel 13 ICD CABASSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Archipel 13 ICD - CABASSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Archipel 13 ICD de la marque CABASSE.
MODE D'EMPLOI Archipel 13 ICD CABASSE
L'option «enceinte arrêté» garantit le bon fonctionnement des ensembles Archipels. Le volume de charge clos est optimé pour ces modèles, l'enceinte est réalisée en MDF hydrofuge. Le concours d'un professionnel est fortement conseillé pour un résultat et un fini optimum.
Ce kit facilite l'installation des enceintes Archipels lors d'une construction nouvelle pour des parois en plaques de plâtre ou équivalent. Le concours d'un professionnel est fortement conseillé pour un résultat et un fini optimum.
Vous venez d'acheter des enceintes Cabasse et nous vous remercions de votre confiance. Dans le but d'optimiser au maximum votre installation, nous vous recommandons de dire attentivement cette notice.
INSTRUCTIONS DE SECURITE
Explication des symboles L'éclair dans un triangle équilatéral avertit de l'existence de tension élevée dangereuse non isolée à l'intérieur du coffret du produit, d'une va
leur suffisante pour presenter un risque d'electrocution.
Le point d'exclamation dans un triangle équilatéral avertit de l'existence d'instructions importantes quant à l'utilisationnet la maintenance dans la documentation jointe à ce produit.
Instructions - Toutes les instructions de sécurité et d'utilisation doivent avoir ete lues avant d'allumer tout appeareil pour la première fois.
Retenez les instructions - Elles doivent servir de referrer permanente pour tout ce qui suit.
Tenez compte des avertissements - Les avertissements présents sur le produit ou dans les notices d'utilisation doit être pris en compte.
Suivez les instructions - Toutes les instructions d'utilisation et de mise en œuvre doivent être scrupuleusement suivies.
Nettoyage - Debranchez l'appareil avant tout nettoyage. N'utilise pas de solutions nettoyantes sous forme liquide ou en aerosols. Employez de préférence un chiffon humide.
Accessoires - N'utilise pas d'accessoires qui ne soient pas explicitement recommends par le constructeur, sous peine de risquer divers accidents.
Eau et humidité - L'appareil ne doit pas être utilisé pres de l'eau, par exemple à proximé d'une baignoire, d'un évier, dans un sous-sol humide, prés d'une piscine, ou de tout ce qui y ressemble de prés ou de loin.
Chariots et supports - La manutention doit être effectuee seulement avec des chariots et supports agrees par le fabricant.
Installation sur mobiliers et supports - Ne placez pas cet appeareil sur un support instable, qu'il s'agisse de pieds, trépieds, tables, étagères, etc. Il pourrait tomber et causer des blessures sérieues à un enfant ou un adulte qui se trouverait à proximé.
Ventilations - L'appareil doit être positionné de telle sorte qu'il ne gène pas sa propre ventilation. Par exemple, il ne doit pas être installé sur un lit, un canapé, une couverture ou des surfaces similaires qui pourrait bloquer ses orifices d'aération. Il ne doit pas non plus être encastré dans des enceintes confinées comme des étagères étroites ou des meubles qui pourrait limiter la quantité d'air disponible aux entrées d'air.
Alimentation - L'appareil ne doit être relié qu'à une source électrique du type écrit dans le mode d'emploi ou conforme à la sénégraphie sur le produit. Si vous n'étés pas sur du type de courant fourni à l'endetroit où vous vous trouvez, adressez-vous à votre revendeur ou à la Compagnie électrique locale.
Protection des cables d'alimentation - Le cheminement des cables d'alimentation doit être prévu de telle sorte qu'ils ne puisent pas être piétinés, pincés, coincés par d'autres apparêts posés dessus, et une attention toute particulière doit être accordée à l'adéquation des prises et à la liaison du cordon avec l'appareil.
Foudre - Pour une(Meille protection de I'appareil pendant les orages ou s'il doit rester inutilise pendant une longue periode, debranchez le cordon d'alimentation et debranchez la prise d'antenne, vous eviterez ainsi les risques de déterioration dus à la foudre ou aux surtensions.
Surcharges électriques - Ne surchargez pas les prises d'alimentation, les prolongateurs ou les rappels d'alimentation. Il pourrait en résultat incendies ou electrocutions.
Corps et liquides étrangers - On doit être attentif à ne jamais laisser entre d'éléments ou de liquides étrangers dans l'appareil. Ils pourraient occasionner incendies ou electrocutions. Ne versez jamais aucun liquide d'aucune sorte sur l'appareil.
Entretien - L'utilisateur ne doit pas tenter de s'occuper des opérations de maintenance au-delà de celles décrites dans le mode d'emploi. Tout ce qui dépasse le simple niveau de l'entretien doit être effectué par un personnel qualifié.
Maintenance - Dans les cas suivants, vous doivent impérativement débrancher votre apparéil et le faire vérifier par un technicien qualifié :
l'alimentation ou la prise a ete endommagee.
des corps étrangers ou du liquide se sont introduits dans l'appareil.
I'appareil a ete exposé à la pluie ou a ete aspergé d'eau.
- l'appareil ne semble pas marcher correctement alors que vous l'utilise dans le cadre de ses instructions de fonctionnement normal. Ne manipuez que les contrôles couverts par le mode d'emploi. Tout autre procédure pourrait le déterminer et nécessiter l'intervention d'un technicien qualifié.
I'appareil est tombé ou bien sa carroserie est endommagée.
l'appareil affiche des performances nettement modifiées.
Pièces détaches - Si la réparation a nécessité l'utilisation de pieces détaches, assurez-vous que le technicien a bien utilisé les références préconisées par le fabricant ouprésentant les mêmes caractéristiques que les pieces originales. Des pièces non conformes peuvent provoquer incendies, electrocutions ou autres. Vérifications - ÀpRES toute intervention sur l'appareil, demandez au technicien d'effectuer des tests afin de garantir que l'appareil fonctionne en toute sécurité.
Exposition aux fortes températures - L'appareil doit être tenu éloigné de sources de chaleur comme radiateurs, chauffage divers, amplificateurs, ou tous autres éléments susceptibles de le placer dans des conditions de températures anormalement élevées.
Sacs plastiques - Ne pas laisser les sacs plastiques de l'emballage à portée des enfants afin d'éviter tout risque d'étouffement.
Valable aux USA, au Canada et autres pays concernés
Attention! pour évier les chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante et pousser jusqu'à fond.
DEBALLAGE DES ENCEINTES ①
Ouivre le côté mentionné sur le carton, replier sur les côtes les rabats supérieurs du carton. Enlever l'accessoire de découpe et la coquille supérieure puis sorting les enceintes et les grilles de leur emballage. Conserver le grilles à l'abri loin de la zone de travail pour qu'elles ne courent aucurn risque d'endommagement. Nous vous conseillons de conserver l'emballage de vos enceintes à plat pour une utilisation ultérieure évientuelle.
Contenu du carton :
2 enceintes
2 grilles de protection rondes et 2 grilles carrées
1 gabarit d'alignment
INSTALLATION ET PLACEMENT DES ENCEINTES ④
Verifiez qu'il n'existe aucun risque de conflit avec d'autres éléments encastrés (conduite, air conditionné, cable électricité, etc.). Dans le cas d'une construction existante, il est préféable de dresser un plan précis des reseaux encastrés. Evitez d'insteller le haut-parleur dans une cavité compétant une canalisation ou une paroi mince ou fragile risquant de résonner ou de vibrer. Ces enceintes sont conçues pour fonctionner de manière ideale dans un volume de charge d'environ 13 litres. L'équilibre de l'enceinte est ajusté pour fournir la meilleure linéarité dans un demi espace de rayonnement (encastrée dans un large plan). Eloignez, si possible le positionnement des enceintes à au moins 0,5 m de tout angle car la disposition en angle modifie l'équilibre des fréquences graves.
Amortissement de la cavite murale
Vou pouve remplir à peu pres toute la cavity de matériel amortissant, sans le tasser exagérément. La laine de verre et la laine minérale conçues pour l'isolement thermique convennent parfaitement. N'utilise surtout pas de mousse synthétique à cellules fermées ou de polystyrene expansé. Verifie qu'aucun débris ne risque de tomber à l'intérieur du haut-parleur (surtout en cas de montage au plafond).
IMPORTANT: VOUS DEVEZ VERIFIER QUE LES MATERIALAUX QUE VOUS UTILISEZ SONT CONFORMES AUX REGLES LOCALES EN MATIERE DE FEU ET DE CONSTRUCTION.
Pour un résultat optimal, nous conseillons d'utiliser une des options proposées, soit l'enceinte arrirée Cabasse spécialement compte pour la gamme Archipel ③ ou le kit d'installation avec cadre et languettes de fixation ④.
Installation
Positionnez le gabarit à l'endroit souhaité. Tracez les pourtours du gabarit 4a puis découpez propresl'ouverture en suivant le trait 4b
- Connectez les cables de liaison avec l'amplificateur en respectant les phases 4c.
- Positionné le cadre dans le mur ou le plafond, vissez les 4 vis visibles à l'avant 4d. Ces vis assurent le basculement des cames du système de fixation mobile qui prendront place de l'autre côté de la paroi. Assurez-vous qu'elles sont bien en place puis serrez les vis. Une légère flexion du cadre est permise, toute fois il ne faut pas serrer exagérément.
Si nécessaire, faites pivoter le tweeter vers la zone d'écoute par une légère pression sur son pourtour. Ne pas toucher le dome hemisphérique qui constitue la membrane émissive de ce haut-parleur.
Il est orientable dans toutes les directions, avec un angle maximum de 20^ pour le 13ICP et de 30^ pour le 13ICD.
Positionnez la grille可以选择 devant l'enceinte Archipel, elle se fixe automatiquement par liaison magnétique et peut être orientée une fois en place.
Personnalisation
La grille possède une finition blanche semi-mate, préte à peindre.
ATTENTION : IL EST NÉCESSAIRE D'ETEINDRE TOUS LES APPAREILS AVANT LA CONNECTION DES ENCEINTES. POUR LE BRANCHEMENT DE VOS ENCEINTES ACOUSTIQUES, IL FAUT TENIR COMPTE DE LA SECTION DES CÂBLES ET DU RESPECT DES PHASES.
BRANCHEMENT
Section des cables
Pour conserver toutes les qualités des enceintes acoustiques et évider les pertes de puissance, il faut que la résistance électrique des cables de branchement entre l'enceinte et l'amplificateur soit la plus faible possible. Pour vous aider àCHOISIR la meilleure section de cable pour votre installation, veuilles suivre le tableau récapitulatif.
Respect des phases
Les enceintes et les amplificateurs ont leurs bornes de branchement repertoires. Il y a deux façons courantes d'effectuer ce repère : soit une borne rouge ou repère +, soit une borne noire ou repère -. Dans tous les cas, il faut que les deux canaux soient branchés de façon identique, c'est à dire par exemple que la
borne rouge ou + de l'enceinte aille à la borne rouge ou + de l'amplificateur, la borne noire ou - de l'enceinte ira dans ce cas à la borne noire ou - de l'amplificateur.
| Distance ampli - enceinte | section |
| 4,5 m 1,5 mm | 2 |
| 6 m 2 mm | 2 |
| 7,5 m 2,5 mm | 2 |
| 9 m 3 mm | 2 |
| 12 m 4 mm | 2 |
SERVICE APRÉS VENTE
Cabasse dispose d'un réseau de revendeurs agreés qui est à votre disposition pour assurer le service après vente de votre matériel. Pour connaître la liste des revendeurs agreés Cabasse, contactez nous ou consultez notre site Internet www.cabasse.com.
En suivant les conseils d'installation, de branchement et d'emploi explicés dans cette notice, vous étés assurés d'un fonctionnement parfait de vos enceintes acoustiques. Nous reçevons tous les jours des lettres de clients satisfaits du choix de leurs enceintes et ces lettres sont pour nous la plus belle récompense de nos efforts.
ARCHipel 13ICP

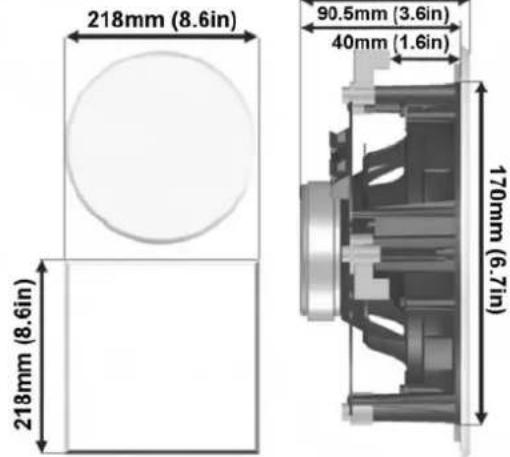

SPECIFICATIONS ARCHIPEL 13ICP
Position : dans le plafond / dans le mur
Voies:2
Haut-parleurs:
1 x tweeteter orientable DOM24 - membrane soft dome
1 x medium-grave 13T15 IC - membrane P2C
Filtre:3570Hz
Bande passante: 65Hz - 21500Hz
Efficacité 1 W / 1 m: 84,5 dB
Puissance crete : 200 W
Dimensions (× × ):22× 22× 9,2
Poids: 1,4kg
Finition standard : blanc (grille prête à peindre)
ARCHIPEL 13ICD

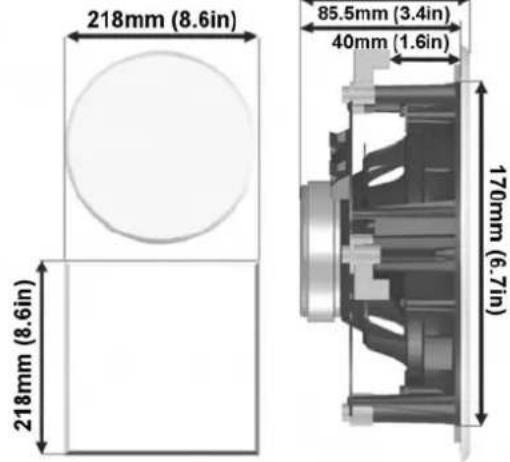

SPECIFICATIONS ARCHIPEL 13ICD
