| Marque | Chacon |
| Modèle | ACCVDP-01 |
| Type de produit | Serrures électriques à cathode (interphone) |
| Type de plaque | Courte |
| Tension d'alimentation | 12 V DC |
| Courant nominal | 800 mA |
| Mode de fonctionnement | NC (normalement fermé) / impulsion électrique pour déverrouiller |
| Force de maintien | 250 kg |
| Angle d'ouverture de porte | 90 degrés |
| Résistance aux chocs | Oui |
| Matériaux compatibles | Portes en inox, acier, bois, coupe-feu, accès publics |
| Protection électronique | Diode anti-retour de courant incluse |
| Type de verrouillage | Mécanique à anode ou poignée de verrouillage |
| Caractéristique de câblage | Signal NC : fils vert et jaune ; signal NO : fils vert et bleu |
| Distance cathode-anode (ouverture) | 1-2 mm |
| Distance cathode-anode (fermeture) | 3-5 mm |
| Entretien | Aucun entretien particulier requis |
| Nettoyage | Utiliser un chiffon sec et doux |
| Installation | Raccorder au poste externe compatible ; respecter les distances d'entrefer |
| Norme environnementale | Directive européenne 2002/96/EC (recyclage) |
FOIRE AUX QUESTIONS - ACCVDP-01 CHACON
Questions des utilisateurs sur ACCVDP-01 CHACON
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interphone au format PDF gratuitement ! Retrouvez votre notice ACCVDP-01 - CHACON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ACCVDP-01 de la marque CHACON.

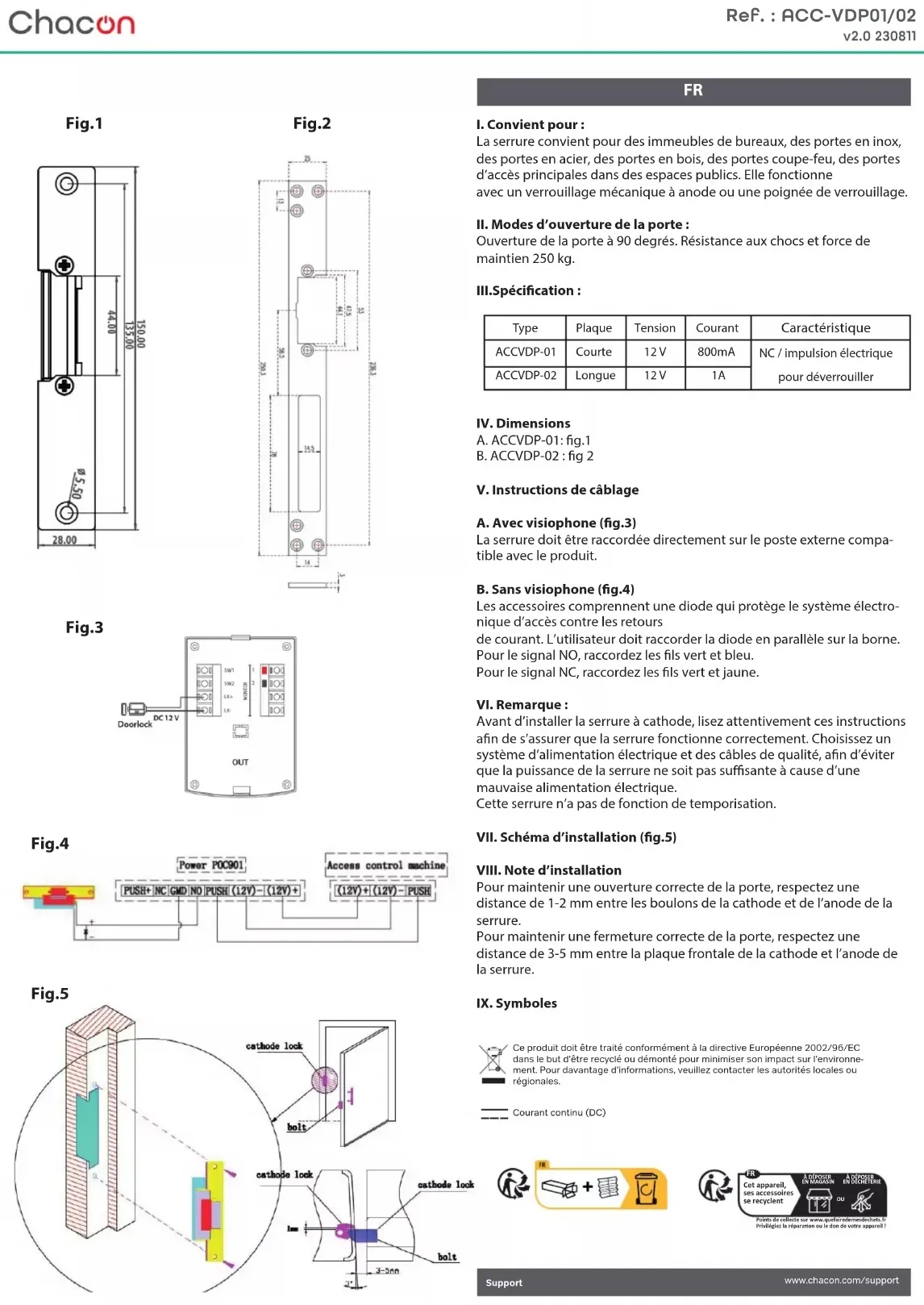

MODE D'EMPLOI ACCVDP-01 CHACON
La serrure convient pour des immeubles de bureaux, des portes en inox, des portes en acier, des portes en bois, des portes coupe-feu, des portes d'accès principales dans des espaces publics. Elle fonctionne avec un verrouillage mécanique à anode ou une poignée de verrouillage.
II. Modes d'ouverture de la porte :
Ouverture de la porte à 90 degrés. Résistance aux chocs et force de maintien 250 kg.
III.Spécification :
| Type | Plaque | Tension | Courant | Caractéristique |
| ACCVDP-01 | Courte | 12 V | 800mA | NC / impulsion électrique pour déverrouiller |
| ACCVDP-02 | Longue | 12 V | 1A |
IV. Dimensions
A. ACCVDP-01: fig.1
B. ACCVDP-02 : fig 2
V. Instructions de câblage
A. Avec visiophone (fig.3)
La serrure doit être raccordée directement sur le poste externe compatible avec le produit.
Les accessoires comprennent une diode qui protège le système électronique d'accès contre les retours de courant. L'utilisateur doit raccorder la diode en parallèle sur la borne. Pour le signal NO, raccordez les fils vert et bleu. Pour le signal NC, raccordez les fils vert et jaune.
VI. Remarque :
Avant d'installer la serrure à cathode, lisez attentivement ces instructions afin de s'assurer que la serrure fonctionne correctement. Choisissez un système d'alimentation électrique et des câbles de qualité, afin d'éviter que la puissance de la serrure ne soit pas suffisante à cause d'une mauvaise alimentation électrique. Cette serrure n'a pas de fonction de temporisation.
VII. Schéma d'installation (fig.5)
VIII. Note d'installation
Pour maintenir une ouverture correcte de la porte, respectez une distance de 1-2 mm entre les boulons de la cathode et de l'anode de la serrure.
Pour maintenir une fermeture correcte de la porte, respectez une distance de 3-5 mm entre la plaque frontale de la cathode et l'anode de la serrure.
IX. Symboles
Ce produit doit être traité conformément à la directive Européenne 2002/96/EC dans le but d'être recyclé ou démonté pour minimiser son impact sur l'environnement. Pour davantage d'informations, veuillez contacter les autorités locales ou régionales.
Courant continu (DC)
