WLVDPB01 - Interphone CHACON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visiophone sans fil
Marque	Chacon
Modèle	WLVDPB01
Fréquence de fonctionnement	2400 - 2483,5 MHz
Portée effective	120 m (dégagé)
Angle de vision de la caméra	45°
Type de capteur d'image	CMOS
Taille de l'écran (poste interne)	3,5 pouces (diagonale)
Résolution de l'écran	320 x 240 (RGB)
Alimentation	DC 5V, 1A
Batterie (poste interne et caméra)	3,7V / 1500 mAh
Temps de charge	Environ 5 heures
Fonctions principales	Interphone, déverrouillage de porte, prise de photo, vision nocturne, moniteur
Température de fonctionnement	-10°C à +50°C
Température de stockage	-20°C à +60°C
Humidité de fonctionnement	≤ 85% HR
Format d'image	JPEG
Consommation électrique (poste interne)	350±50 mA
Consommation électrique (caméra)	300±50 mA
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter tout contact avec l'eau.
Sécurité	Ne pas couper le câble d'alimentation, ne pas exposer à l'humidité, utiliser uniquement l'adaptateur fourni.
Garantie	Activation en ligne sur www.chacon.be/warranty

FOIRE AUX QUESTIONS - WLVDPB01 CHACON

Comment appairer l'unité intérieure avec la caméra extérieure ?

Pour appairer, mettez le moniteur en mode moniteur, appuyez sur le bouton menu/interphone (n°8) pendant 3 secondes pour activer l'écran. Ensuite, appuyez sur le bouton d'appel de la caméra extérieure pendant 3 secondes. Si l'appairage réussit, une icône de confirmation apparaît à l'écran. En cas d'échec, répétez l'opération.

Comment recharger les batteries de la caméra extérieure ?

Retirez la caméra extérieure de son support. Enlevez les 6 vis du capot de protection de la batterie. Placez la batterie à charger dans le poste interne (emplacement prévu). Branchez le poste interne sur le secteur via l'adaptateur fourni. Le temps de charge est d'environ 5 heures. La LED du poste interne est rouge pendant la charge et devient verte une fois terminée.

Comment régler le volume de l'interphone ?

En mode interphone, utilisez les boutons HAUT (n°3) ou BAS (n°7) pour augmenter ou diminuer le volume sonore.

Comment régler la date et l'heure ?

En mode moniteur, maintenez enfoncé le bouton menu/interphone (n°8) pendant 3 secondes. Utilisez les boutons GAUCHE (n°4) et DROITE (n°5) pour sélectionner l'option, puis HAUT et BAS pour ajuster la valeur. Confirmez avec le bouton OK/photo (n°6) pour sortir.

Comment prendre une photo avec le visiophone ?

Lorsqu'un visiteur appuie sur le bouton d'appel, une photo est automatiquement prise. Vous pouvez également prendre une photo manuellement en mode moniteur ou interphone en appuyant sur le bouton photo/OK (n°6). Les photos sont stockées et consultables en mode moniteur avec les boutons GAUCHE ou DROITE.

Comment déverrouiller la porte ?

Après avoir identifié le visiteur sur l'écran, appuyez sur le bouton de déverrouillage (n°10) situé sur le côté du moniteur pour ouvrir la porte à distance.

Que signifient les voyants LED ?

La LED interphone (n°9) s'allume en mode interphone. La LED moniteur (n°11) est rouge et jaune en mode moniteur. En charge, la LED du poste interne est rouge pendant la charge et verte une fois la charge terminée.

Quelle est la portée effective du visiophone ?

La portée effective en champ dégagé est de 120 mètres. Les murs épais ou les obstacles peuvent réduire cette portée. Si le signal est faible, étendez l'antenne intégrée ou utilisez l'extension fournie.

Comment nettoyer le visiophone ?

Utilisez un chiffon doux et sec pour nettoyer l'écran et les boîtiers. Évitez tout contact avec l'eau ou des produits abrasifs, car cela pourrait endommager l'appareil.

Que faire si l'appairage échoue ?

Assurez-vous que les deux unités sont à proximité (moins de 10 mètres) et que les piles sont chargées. Recommencez la procédure : appuyez 3 secondes sur le bouton menu du moniteur, puis 3 secondes sur le bouton d'appel de la caméra. Si l'icône d'échec apparaît, répétez l'opération. Vérifiez également que l'antenne n'est pas obstruée.

MODE D'EMPLOI WLVDPB01 CHACON

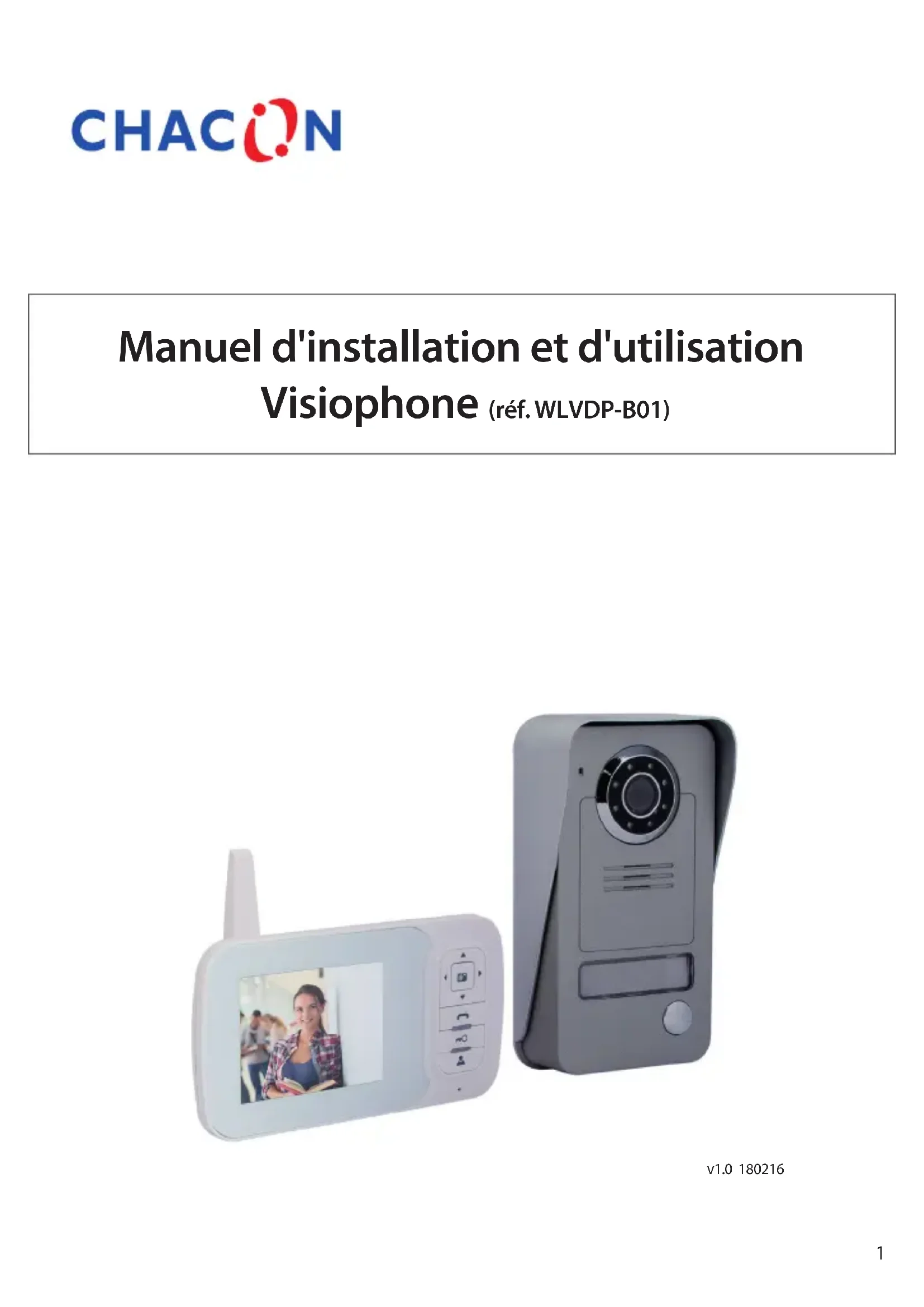

Manuel d'installation et d'utilisation visiophone (réf. WLVDP-B01)

v1.0 180216

Veuillez lire attentivement ce manuel avant d'utiliser l'appareil.

Nous vous remercions d'utiliser ce produit.

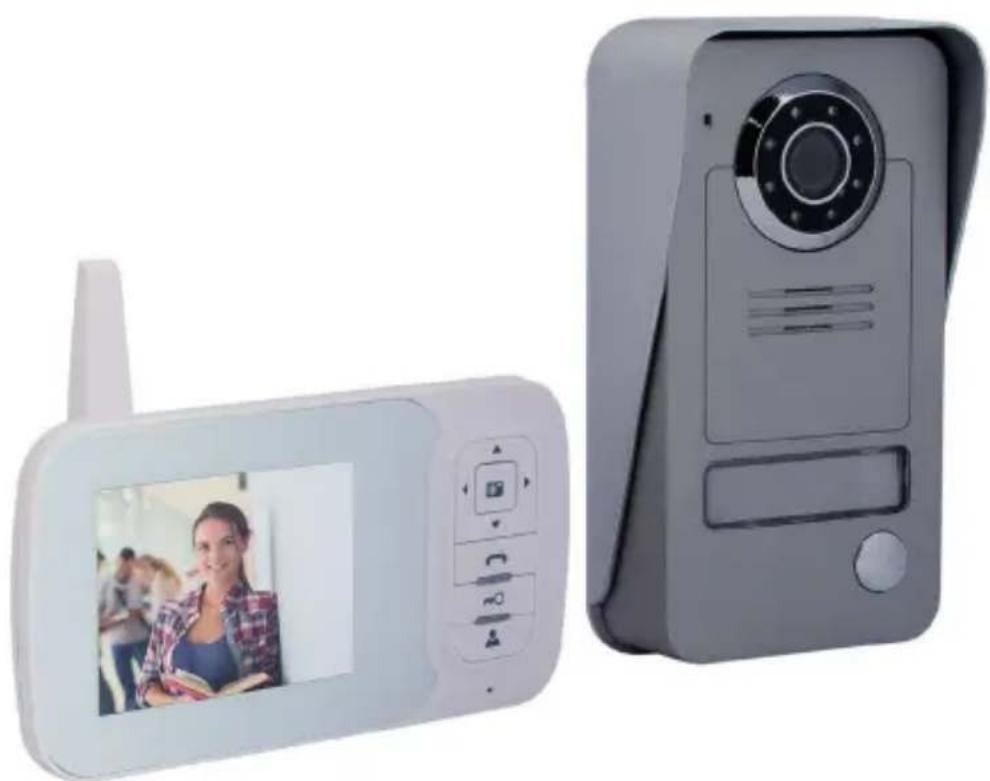

Ce kit contient un moniteur LCD et une caméra extérieure qui sont faciles à installer et à entretenir.

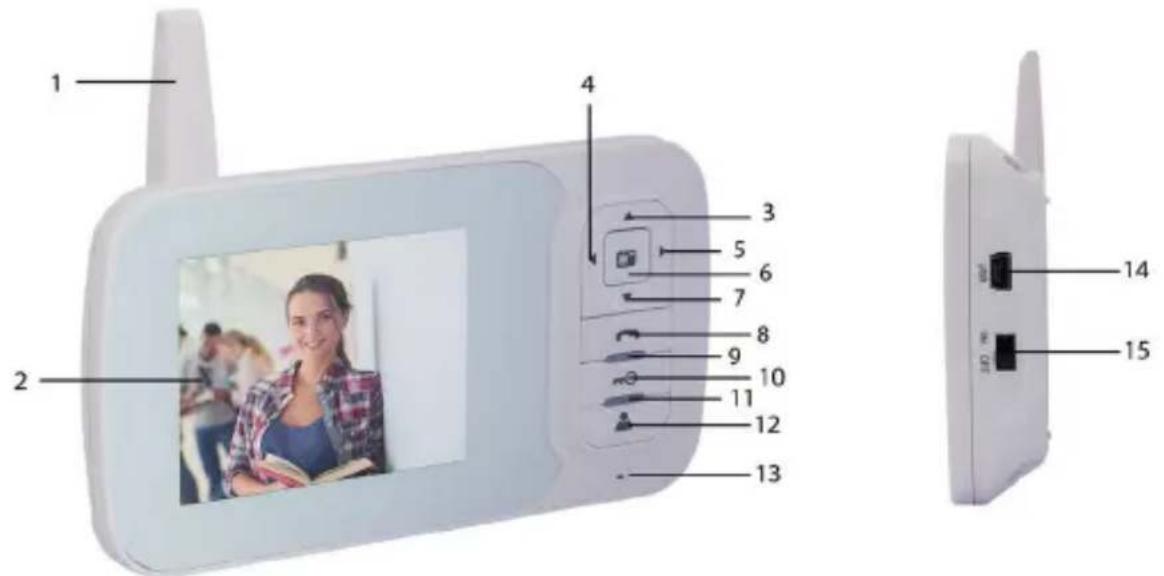

1. Unité intérieure

1 Antenne 2. Écran 3. Bouton VERS LE HAUT 4. Bouton VERS LA GAUCHE 5. Bouton vers la droite 6. Bouton photo, bouton OK 7. Bouton vers le bas 8. Bouton interphone, bouton retour menu, bouton de pairage avec la platine de rue 9 LED interphone

1. Bouton de déverrouillage 11 LED moniteur 12 Bouton du moniteur 13 Microphone
2. Prise USB
3. Bouton de marche/arrêt

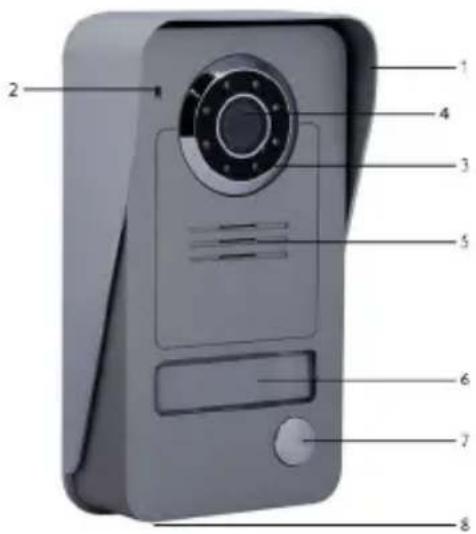

2. Unité extérieure

1. Cache de protection contre la pluie
2. Microphone
3. Éclairage de vision nocturne
4. Lentille de la caméra
5. Haut-parleur
6. Plaque nominative
7. Bouton d'appel
8. Résistance photosensible

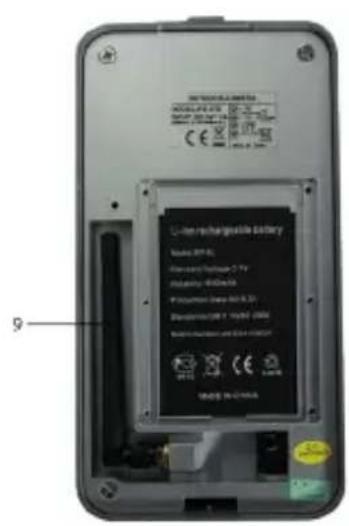

9. Antenne

3. Indicateur LED

LED interphone : en mode interphone, la LED s'allume

LED moniteur : en mode moniteur, la LED s'allume en rouge et jaune

En mode charge, la LED est rouge et lorsque le chargement est terminé, la LED devient verte

1. Avertissement

1. Lisez attentivement ces instructions avant d'installer et d'utiliser ce produit.
2. Ne coupez pas le câble d'alimentation pour l'allonger ; l'appareil (transformateur) ne fonctionnera pas avec un câble plus long. Ne branchez pas l'appareil tant que le câblage n'est pas terminé.

2. Consignes de sécurité lors de l'installation

1. Gardez les enfants et les spectateurs éloignés pendant l'installation des produits. Toute distraction peut vous faire perdre le contrôle.
2. Ne vous penchez pas trop en avant lorsque vous installez ce produit. Gardez les deux pieds au sol et restez toujours en équilibre. Cela permet un meilleur contrôle dans des situations inattendues.
3. Ce produit n'est pas un jouet. Assemblez-le hors de portée des enfants.

3. Consignes de sécurité lors de l'utilisation

1. Ne faites pas fonctionner des appareils électriques dans des atmosphères explosives, comme en présence de liquides, de gaz ou de poussière inflammables. Les appareils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
2. Les avertissements, précautions et instructions figurant dans ce manuel ne peuvent pas couvrir toutes les conditions et situations susceptibles de se produire
3. Les avertissements, précautions et instructions figurant dans ce manuel ne peuvent pas couvrir toutes les conditions et situations susceptibles de se produire
4. Ne maltraitez pas le cordon d'alimentation. Ne tirez jamais sur le cordon pour enlever la fiche de la prise de courant. Tenez le cordon éloigné de la chaleur, de l'huile, d'objects tranchants ou de pièces en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
5. L'adaptateur doit correspondre à la prise de courant. Ne modifiez jamais la fiche. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.

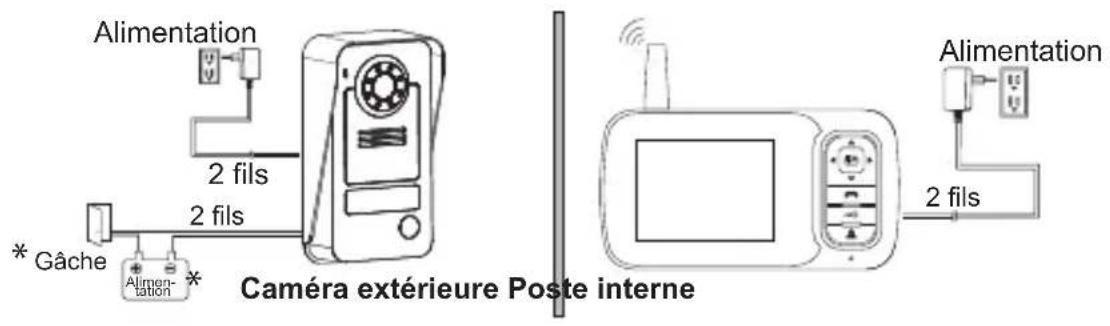

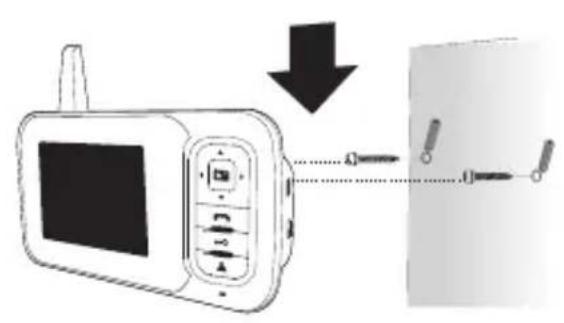

Installation

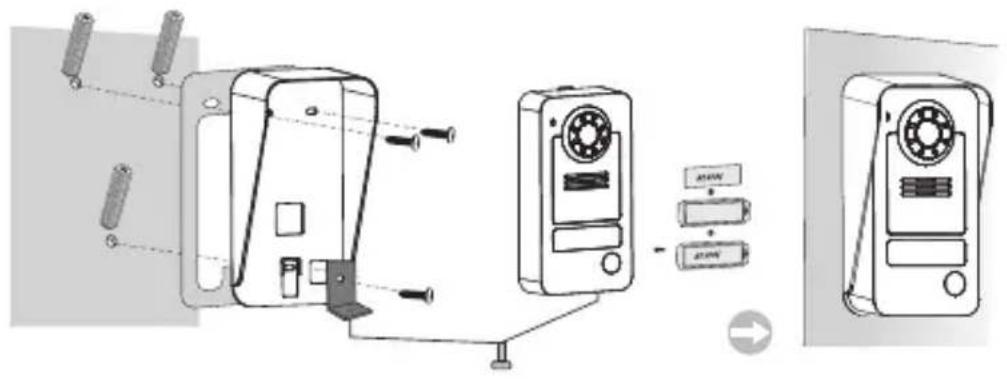

Lorsque vous montez laamera extérieure, assurez-vous de choisir un endroit à l'abri des intempéries. Il est important que laamera et le système électronique ne soient pas mouillés. Laamera extérieure devrait idéalement être installée à une hauteur de 1,45 à 1,50 mètres.

*non compris

Remarque: Lorsque la antenne extérieure est montée sur un mur plus épais, ce qui influence le signal, étendez l'antenne intégrée ou l'extension fournie.

Rechargement des batteries

Si vous utilisez laamera extérieure sur batterie, il vous faudra recharger la batterie via le poste interne.

• Enlevez la lamera extérieure de sa casquette de protection.
• Retirez les 6 vis du capot de protection de la batterie à charger.
• Placez la batterie chargée provenant du poste interne.
• Placez la batterie à charger dans le poste interne.
• Branchez le poste interne sur le courant via l'alimentation fournie.
• Temps de charge : environ 5h.

Code de pairage

1. En mode moniteur, appuyez sur le bouton pendant 3 secondes pour activer l'écran.
2. Appuyez sur le bouton d'applé pour activer laamera extérieure.
3. Appuyez pendant 3 secondes sur le bouton d'applé de laamera extérieure.
4. Si l'enregistrement est réussi, l'écran affichera l'icone
5. Si l'enregistrement a échoué, l'écran affichera l'icone , vous devrez alors recommencer l'opération.

Icônes sur l'écran

	Indicateur du mode monitateur		Indicateur de volume
Yill	Indicateur de signal Indicateur de charge de la batterie du poste interne
3)	Indicateur du mode interphone		Indicateur de charge de la batterie de laamera extérieure
...	Indicateur d'applel

1. Photo :

1. Quand un visiteur enfonce le bouton d'appel de la caméra extérieure, une photo est prise.
2. En mode moniteur ou interphone, si vous enfoncez le bouton, la caméra prendra une photo.

2. Visualiser la photo :

En mode moniteur, enfoncez le bouton ou pour visualiser la photo,

1. Enforcez le bouton pour effacer les photos. Enforcez le bouton pour confirmer. 2. Enforcez le bouton l pour sortir.

En mode moniteur, enforcez le bouton ou pour sélectionner la sonnerie.

4. Régler le volume sonore:

En mode interphone, enfoncez le bouton ou pour régler le volume.

5. Régler la luminosité :

En mode interphone, enfoncez le bouton ou pour régler la luminosité.

6. Réglage de la date et de l'heure

1. En mode moniteur, enfoncez le bouton pendant 3 secondes pour régler l'heure.
2. Enforcez le bouton ou pour désir l'option.
3. Enforcez le bouton ou pour procéder au réglage.
4. Enforcez le bouton pour confirmer et sortir.

7. Interphone:

Quand un visitor enfonce le bouton d'appel de la caméra extérieure, le poste interne émet une sonnerie et active l'écran. L'écran du poste interne affichera automatiquement une image du visitor. Enfoncez le bouton et parlez au visitor. Enfoncez le bouton à nouveau. L'écran passera en mode moniteur.

8. Moniteur:

La fonction « Moniteur » n'est pas disponible lorsque l'unité extérieure est alimentée par batterie.

9. Déverrouillage :

Après avoir identifié le visiteur, enfoncez le bouton de déverrouillage pour ouvrir la porte au visiteur.

Généralités Fréquence d'exploitation	tation 2400~2483,5 MHz
	Taux de transmission 15 ~ 25 fps (uniquement avec distance effective)
	Portée effective dégagée 120 m
	Puisance radio fréquence maximale transmise	9,23~12,71 mW
	Sensibilité de réception - 85 dBm
	Température de fonctionnement	-10 °C à ± +50 °C
	Température de stockage -20°C à ± +60°C
	Humidité de fonctionnement ≤ 85 % HR
Caméra extérieure Type de cap	teur d'image CMOS
	Angle de vision 45°
	Tension d'alimentation DC 5V	1A (battery: 3,7V/1500mAh)
	Consommation électrique 300±50 mA
	Temps de charge environ 5 heures
Poste interne Taille de l'écran 3,5 pouces (diagonale)
	Résolution 320X240 (RGB)
	Tension d'alimentation DC 5V	1A (battery: 3,7V/1500mAh)
	Consommation électrique 350±50 mA
	Temps de charge environ 5 heures
	Format d'image JPEG

Activation de votre garantie

Pour activer votre garantie, remplissez le formulaire en ligne sur www.chacon.be/warranty

BE + 32 900 51 100 (Tarif nat. / Nat. tarif: 0,45€/min)

FR + 33157324812 (Prix communication nationale)

ES + 34 914 816 397 (Prix Communication Nationale)

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type WLVDP-B01 est conforme à la Directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.chacon.be-support-téléchargements

Si la caméra ne fonctionne plus ou ne peut plus être réparée, elle doit être éliminée conformément aux réglementations en vigueur. Élimination des piles et des accumulateurs usagés : Vous êtes également tenu de rapporter les piles et les accumulateurs usagés (en vertu du décret relatifs aux piles et aux accumulateurs). L'élimination des piles et accumulateurs usagés dans les déchets ménagers est interdite! Les piles/accumulateurs contenant des substances dangereuses sont identifiés par un symbole sur le côté. Ces symboles indiquent qu'il est interdit d'éliminer ces piles/accumulateurs dans les déchets ménagers. Les abréviations des métaux lourds concernés sont les suivantes: Cd = cadmium, Hg = mercury, Pb = plomb. Vous pouvez rapporter les piles et les accumulateurs usagés aux points de collecte désignés de leur localité ou dans tous les magasins qui vendent des piles ou des accumulateurs. En suivant ces instructions, vous respectez vos obligations légales et contribuez à la protection de notre environnement!
