Type de produit	Interphone filaire
Marque	Chacon
Modèle	34814
Alimentation	220 V secteur
Type de connexion	2 fils non polarisés
Fonctions principales	Sonnerie, communication bidirectionnelle, déverrouillage de porte à distance
Poste interne	Combiné avec touche de déverrouillage
Poste externe	Bouton d'appel et haut-parleur/micro
Nombre de fils de raccordement	2 (non polarisés)
Dimensions (approximatives)	Poste interne : 18 x 8 x 5 cm ; Poste externe : 10 x 7 x 3 cm
Poids (approximatif)	Poste interne : 200 g ; Poste externe : 150 g
Matériau	Plastique ABS
Température de fonctionnement	-10 °C à 40 °C
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Ne pas ouvrir le boîtier. Débrancher avant tout entretien.
Pieces detachées et reparabilité	Pas de pieces détachées disponibles. En cas de panne, remplacer l'ensemble.
Informations générales	Utilisez la collecte sélective des déchets pour les appareils en fin de vie.

FOIRE AUX QUESTIONS - 34814 CHACON

Comment installer l'interphone Chacon 34814 ?

Reliez les bornes 1 et 2 du poste externe aux bornes 1 et 2 du poste interne avec un câble à deux fils non polarisés. Branchez l'alimentation 220 V sur le poste interne. Fixez les supports muraux.

Puis-je utiliser n'importe quel câble pour le raccordement ?

Oui, un câble standard à deux conducteurs non polarisés convient. Il n'y a pas de polarité à respecter.

Comment déverrouiller la porte depuis l'intérieur ?

Lorsqu'un visiteur sonne, décrochez le combiné, puis appuyez sur la touche de déverrouillage située sur le poste interne pour actionner la serrure électrique.

Que faire si l'interphone ne sonne pas ?

Vérifiez que l'alimentation 220 V est bien branchée. Assurez-vous que les connexions entre les deux bornes sont correctes et que le câble n'est pas coupé.

Puis-je ajouter un deuxième poste interne ?

Ce modèle est conçu pour un seul poste interne. Pour ajouter un deuxième poste, vous devrez utiliser un adaptateur ou un modèle compatible avec plusieurs postes.

Comment nettoyer l'interphone ?

Utilisez un chiffon doux et sec. N'utilisez jamais de liquides ou de produits chimiques agressifs, car ils pourraient endommager l'appareil.

L'interphone fonctionne-t-il en cas de coupure de courant ?

Non, l'appareil nécessite une alimentation secteur 220 V. En cas de coupure, il ne fonctionnera pas.

Que faire si le son est perturbé ou s'il y a des craquements ?

Vérifiez que les connexions sont bien serrées et que le câble n'est pas endommagé. Éloignez les sources d'interférences électromagnétiques.

Comment différencier les bornes du poste interne ?

Le poste interne comporte quatre bornes : 1 et 2 pour la liaison avec le poste externe, 3 et 4 pour l'actionnement de la serrure. Les bornes 1-2 sont identifiées sur le schéma.

Où puis-je trouver la notice complète ?

La notice est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

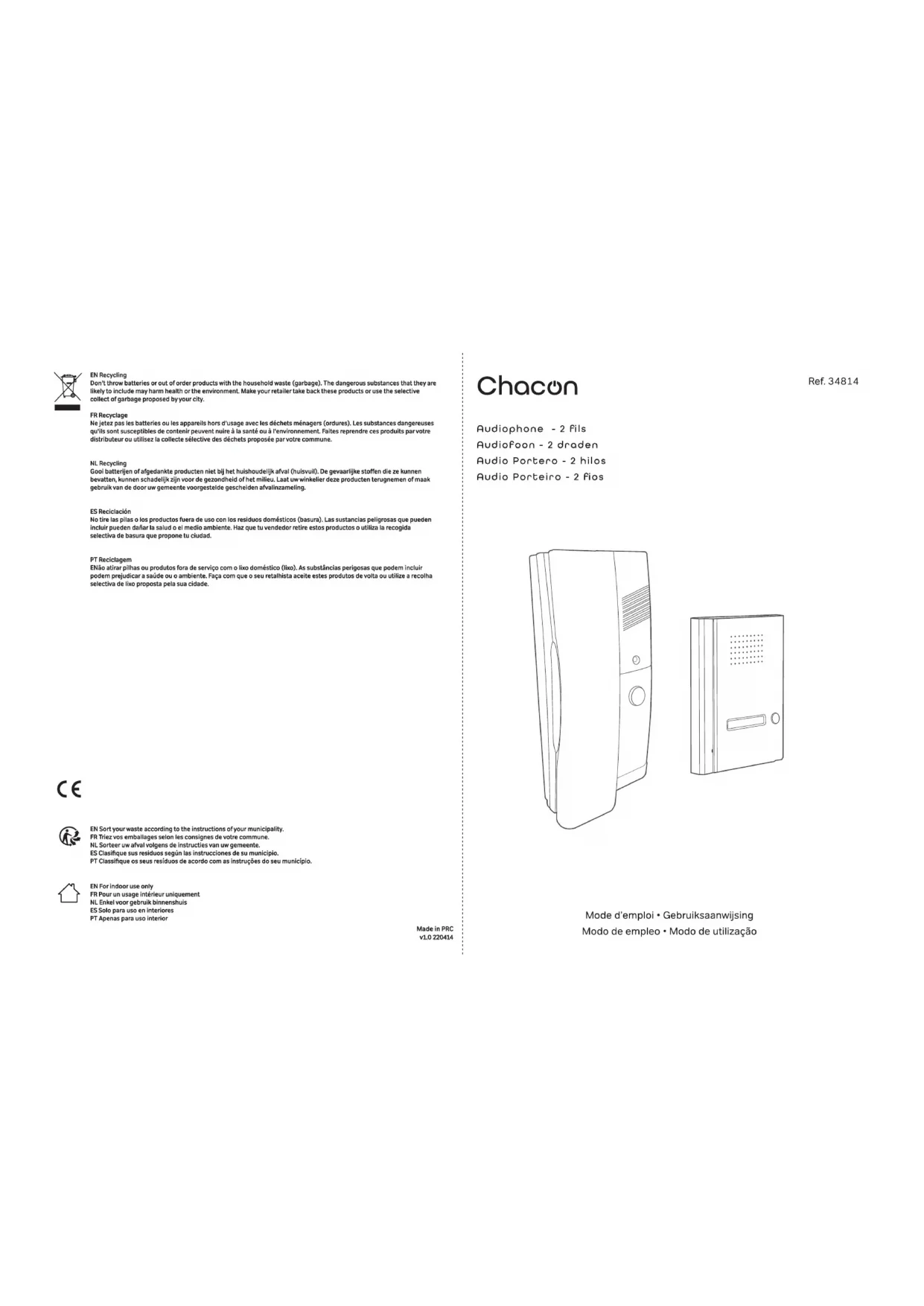

MODE D'EMPLOI 34814 CHACON

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.

NL Recycling

A. Lorsque le visiteur appuie sur le bouton d'appel du poste externe, le téléphone interne se met à sonner.
B. L'hôte décroche le téléphone interne et peut alors parler avec le visiteur par l'intermédiaire de l'interphone.
C. L'hôte peut actionner la serrure de la porte en appuyant sur la touche de déverrouillage située sur le poste interne.
D. Les postes interne et externe utilisent un raccordement à deux fils non polarisés.
E. Alimentation 220V.

Fonction des bornes de raccordement du poste interne 1. Raccordement de sortie de l'interphone
2. Raccordement de sortie de l'interphone
3. Raccordement de l'actionnement de serrure
4. Raccordement de l'actionnement de serrure

Fonction des bornes de raccordement du poste externe Les bornes 1 et 2 du poste externe sont raccordées aux bornes 1 et 2 du poste interne.

Remarque : Les postes interne et externe utilisent un raccordement à deux fils non polarisés.
