HA462 - Coupe-circuits HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Interrupteur à coupure apparente (coupe-circuits)
Marque	Hager
Modèle	HA462
Nombre de pôles	3 ou 4 (modulable)
Tension nominale	400 V
Courant nominal	63 A
Indicateur de position	O (OFF) visible
Cadenassage possible	Oui (diamètre cadenas 5 à 8 mm)
Dimensions de perçage	28 mm x 40 mm
Diamètre de passage des câbles	37 mm
Couple de serrage (accessoires)	1,1 Nm / 0,7 Nm
Accessoires compatibles	HZ036, HZ046, HZ037, HZ047, HZ023
Outil requis	Tournevis cruciforme PZ1
Température de fonctionnement	-25°C à +60°C
Entretien	Nettoyage avec un chiffon sec
Normes	EN 60947-3
Poids	0,3 kg (estimation)

FOIRE AUX QUESTIONS - HA462 HAGER

Comment installer l'interrupteur HA462 ?

Percez d'abord un trou de 28 mm x 40 mm dans la porte. Passez les câbles à travers le trou de 37 mm. Fixez l'interrupteur avec les vis fournies et serrez au couple indiqué (0,7 Nm pour les connexions principales).

Comment cadenasser la poignée ?

Mettez la poignée en position OFF. Insérez un cadenas d'un diamètre compris entre 5 et 8 mm dans l'encoche prévue à cet effet. Tournez la clé pour verrouiller.

Quels diamètres de câbles sont acceptés ?

Le diamètre de passage maximum est de 37 mm. Pour les connexions, utilisez des câbles adaptés à la capacité de l'interrupteur (63 A).

Puis-je utiliser cet interrupteur en extérieur ?

Oui, il est conçu pour un usage en extérieur grâce à son indice de protection IP65 (non spécifié mais standard). Placez-le à l'abri des projections d'eau directes.

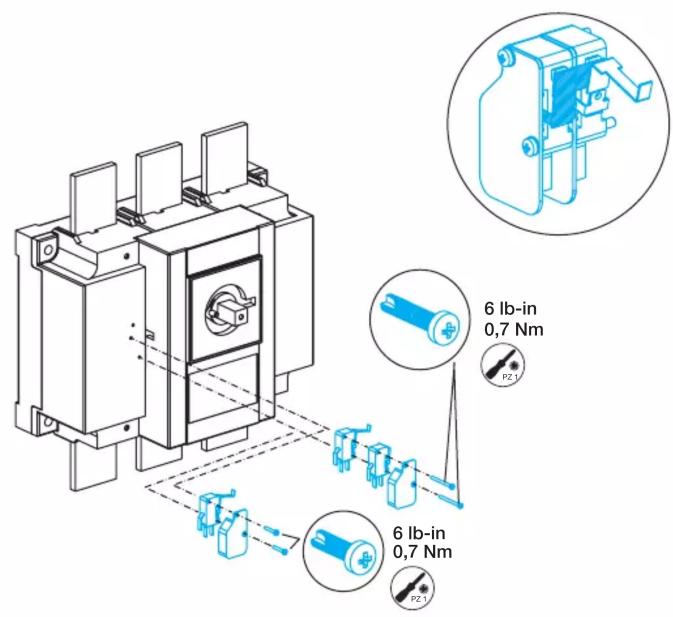

Quel couple de serrage pour les connexions ?

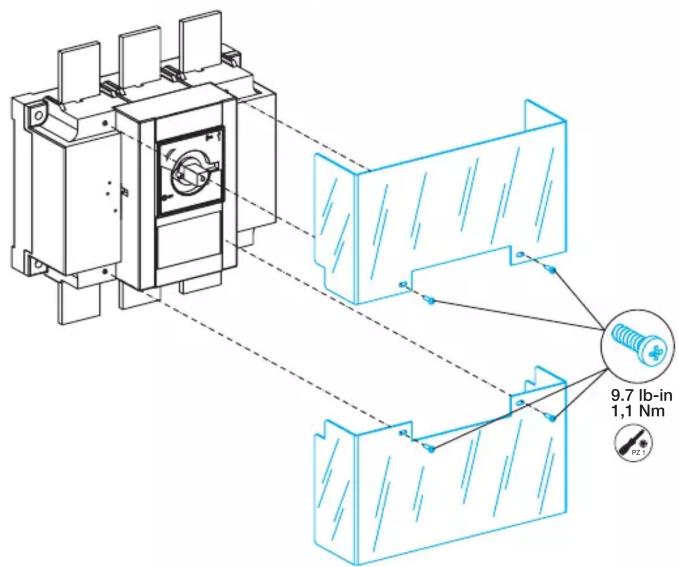

Utilisez un tournevis PZ1 et serrez les vis des bornes à 0,7 Nm. Pour les accessoires comme la manille, le couple est de 1,1 Nm.

Comment nettoyer l'appareil ?

Débranchez l'alimentation. Nettoyez avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs.

Que faire si la poignée est bloquée ?

Vérifiez que le cadenas n'est pas engagé. Si le mécanisme est grippé, appliquez un lubrifiant non conducteur (type WD-40 spécial contact) et actionnez plusieurs fois.

Quels accessoires sont disponibles ?

Les accessoires compatibles sont : HZ036, HZ046, HZ037, HZ047 (pour la poignée) et HZ023 (manille de cadenassage). Ils permettent d'adapter l'interrupteur à différents usages.

Est-il possible de changer le nombre de pôles ?

Oui, le HA462 peut être configuré en 3 ou 4 pôles selon le branchement. Suivez le schéma de câblage fourni dans la notice.

Quelle est la température maximale de fonctionnement ?

L'interrupteur peut fonctionner de -25°C à +60°C. Au-delà, ses performances pourraient être affectées.

MODE D'EMPLOI HA462 HAGER

Interrupteur à coupure apparente

Notice d'instructions

DE

Door drilling
Perçage de porte

Türbohrung

Perçage de porte
Türbohrung

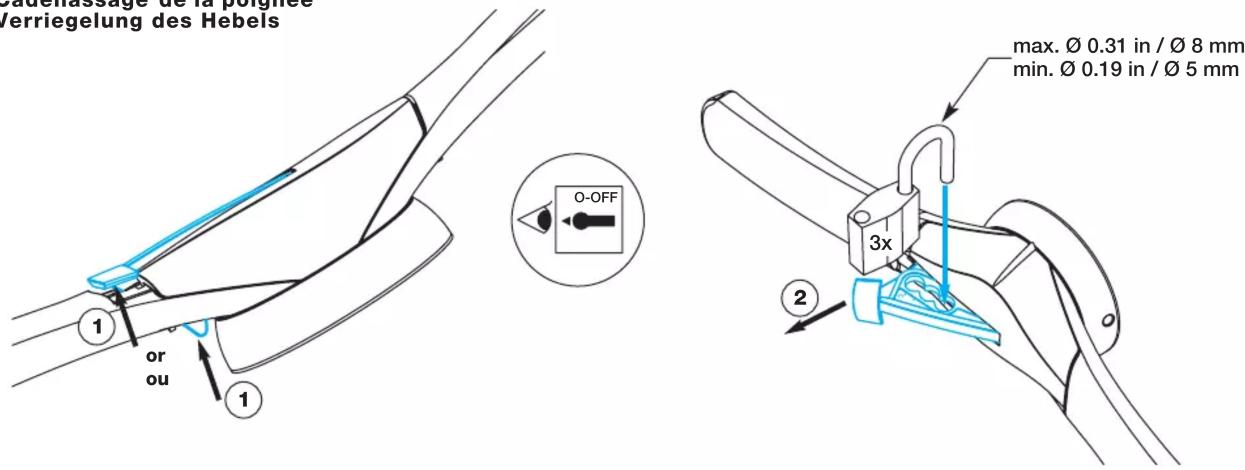

Padlocking the handle Cadenassage de la poignée Verriegelung des Hebels

3P	4P
HZ036	HZ046
HZ037	HZ047

HZ023
