Type de produit	Ventilateur mural oscillant
Marque	Maico
Modèle	ECO 30 E
Diamètre de l'hélice	300 mm
Poids	3,1 kg
Puissance absorbée	37 W
Tension de service	230 V CA
Fréquence du secteur	50 Hz
Courant maximal	0,25 A
Niveau de puissance acoustique	57 dB(A)
Type de protection	IP 20
Température ambiante autorisée	+40 °C
Angle de pivotement réglable	55°, 70°, 90° ou 115°
Hauteur de montage minimale	2,30 m
Position d'installation	Murale, horizontale ou verticale (axe de pivotement de préférence horizontal)
Utilisation	Circulation d'air dans locaux commerciaux, ateliers, restaurants, etc.
Entretien	Aucun entretien nécessaire
Nettoyage	Chiffon doux sec ou humide (ne pas démonter la cage)
Protection thermique	Arrêt automatique en cas de surcharge ; redémarrage après refroidissement (jusqu'à 10 min)
Accessoires inclus	2 vis M3x12, 2 rondelles, 2 capuchons plastique, instructions de montage
Référence hélice	0060.0042.0001

FOIRE AUX QUESTIONS - ECO 30 E Maico

Quelle est la hauteur de montage minimale du ventilateur Maico ECO 30 E ?

La hauteur de montage minimale est de 2,30 m entre le bord inférieur de la cage protectrice et le sol.

Comment régler l'angle de pivotement du ventilateur ?

L'angle de pivotement est réglable en usine à 90°. Pour le modifier, écartez l'étrier porte-palier, retirez la douille de palier et la goupille du levier excentrique, puis replacez la goupille sur la position souhaitée : 55°, 70°, 90° ou 115°.

Le ventilateur peut-il être monté au plafond ?

Non, le montage au plafond est interdit. L'installation doit être uniquement murale, sur un mur porteur.

Comment nettoyer le ventilateur ECO 30 E ?

Coupez d'abord l'alimentation électrique. Nettoyez l'étrier et l'unité de ventilateur avec un chiffon sec. Si la cage est très sale, utilisez un chiffon humide. Ne démontez pas la cage protectrice et n'utilisez pas de produits agressifs.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord si le fusible secteur est activé. Si le moteur est trop chaud, la protection thermique a coupé l'alimentation : attendez jusqu'à 10 minutes que le moteur refroidisse ; il redémarrera automatiquement. Contrôlez aussi que l'hélice n'est pas bloquée.

Quel type de câble électrique est recommandé pour le branchement ?

Utilisez un câble de type NYM-O / NYM-J, 3x1,5 mm². Le branchement doit être effectué par un électricien qualifié, avec un dispositif de coupure secteur d'au moins 3 mm d'ouverture par pôle.

Le ventilateur peut-il être utilisé en extérieur ?

Non, l'utilisation est limitée à l'intérieur dans des locaux secs. Le type de protection IP 20 ne convient pas pour l'extérieur.

Comment remplacer l'hélice du ventilateur ?

Le remplacement doit être effectué par un électricien qualifié. L'hélice de rechange pour l'ECO 30 E porte la référence 0060.0042.0001.

Quelle est la consommation électrique du ventilateur ?

La puissance absorbée est de 37 W pour le modèle ECO 30 E, avec un courant maximal de 0,25 A.

Le ventilateur fait-il du bruit ?

Le niveau de puissance acoustique est de 57 dB(A) pour l'ECO 30 E, ce qui est comparable à une conversation calme. En cas de sensibilité au bruit, prévoyez une insonorisation ou utilisez des protections auditives.

MODE D'EMPLOI ECO 30 E Maico

Instructions de montage et Mode d'emploi

Ventilateur mural

MAICO

VENTILATOREN

ECO 30 E

ECO 40 D

A

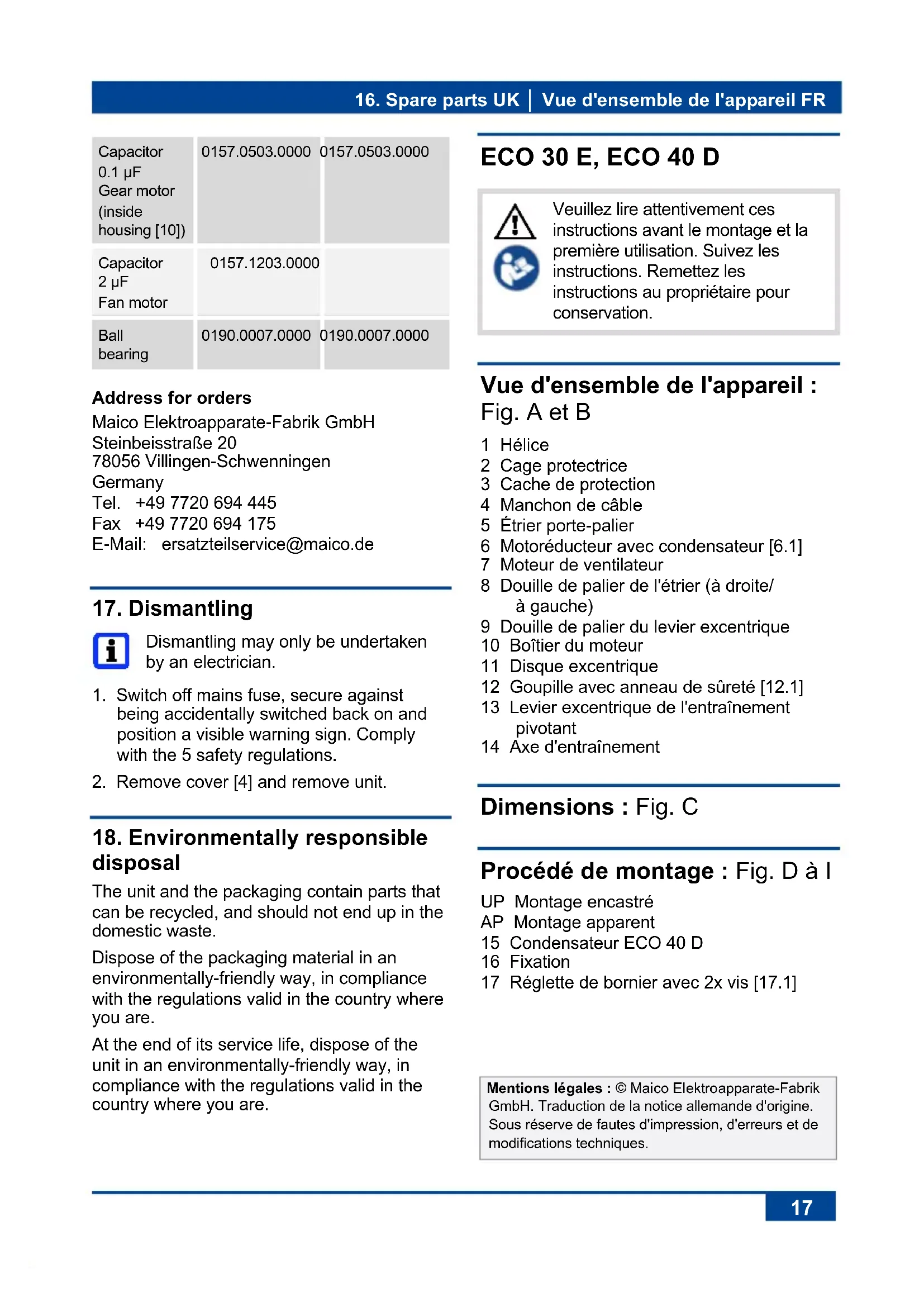

ECO 30 E, ECO 40 D

15. Fault rectification

Veuillez tire attentivement ces instructions avant le montage et la première utilisation. Suivez les instructions. Remettez les instructions au propriétaire pour conservation.

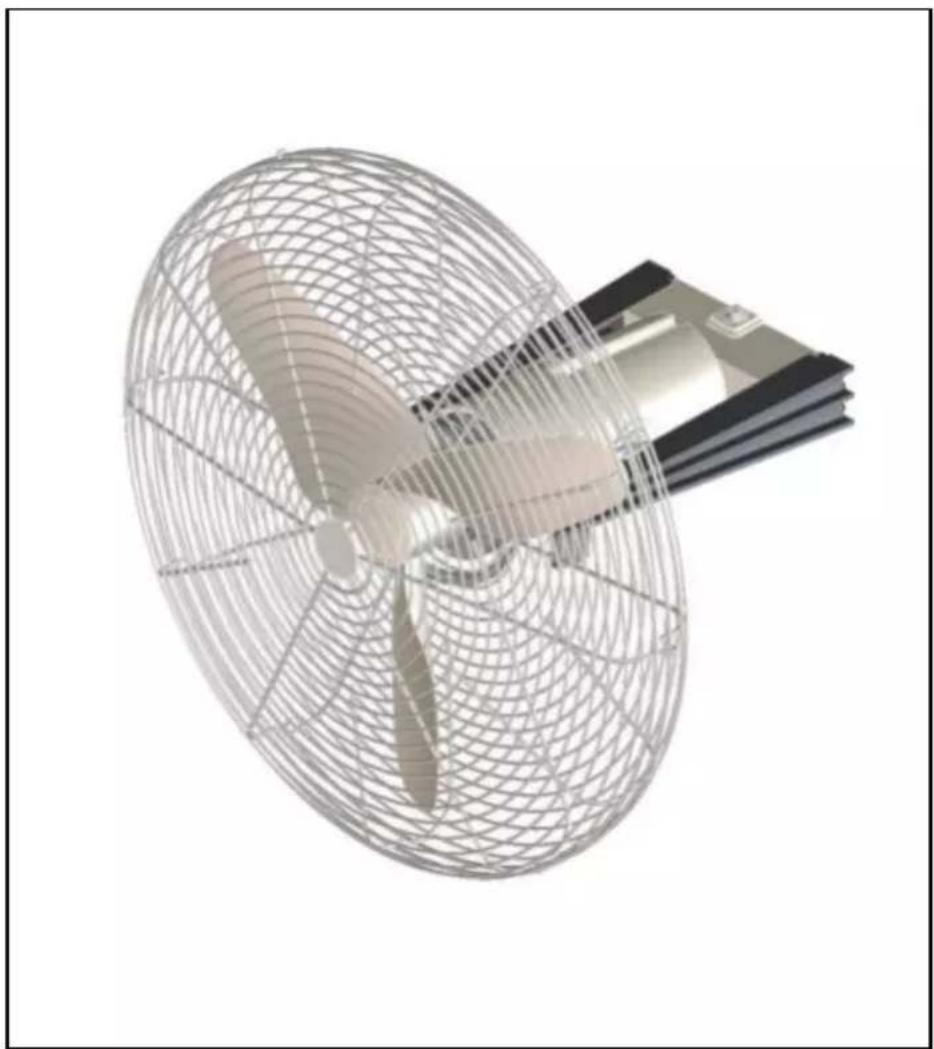

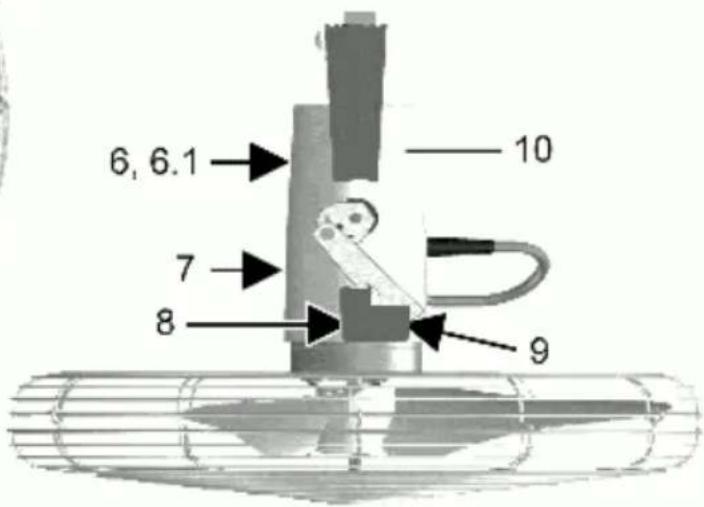

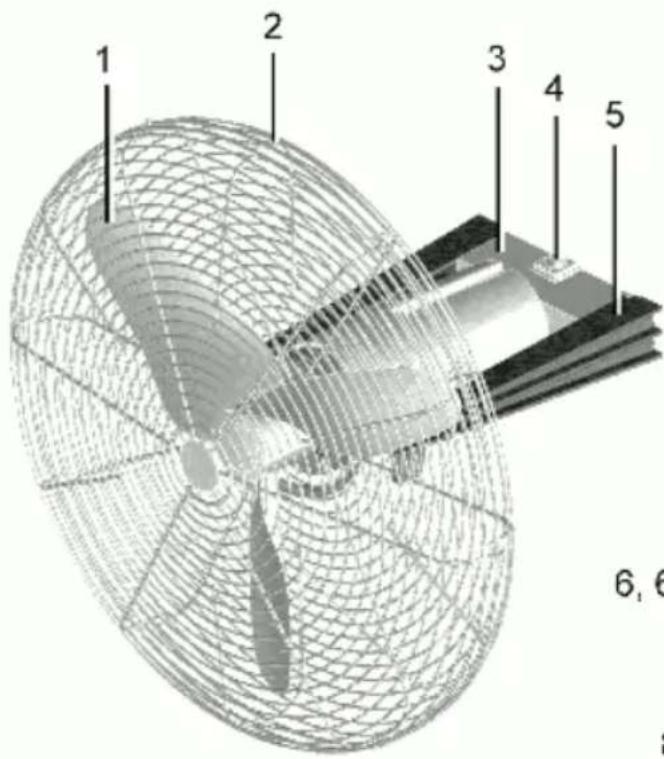

Vue d'ensemble de l'appareil : Fig. A et B

1 Hélice
2 Cage protectrice
3 Cache de protection
4 Manchon de cable
5 Etrier portepalier
6 Motoreducteur avec condensateur [6.1]
7 Moteur de ventilateur
8 Douille de palier de l'etrier (à droite/ à gauche)
9 Douille de palier du levier excentrique
10 Boitier du moteur
11 Disque excentrique
12 Goupille avec anneau de sureté [12.1]
13 Levier excentrique de l'entraînement pivotant
14 Axe d'entrainment

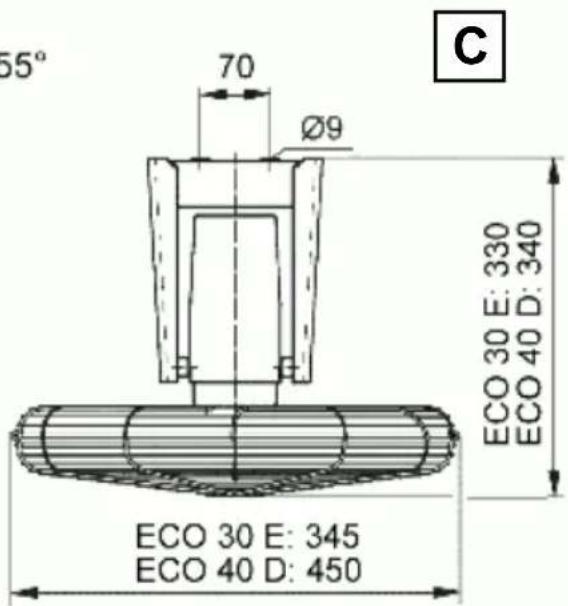

Dimensions : Fig. C

UP Montage encastré
AP Montage apparent
15 Condensateur ECO 40 D
16 Fixation
17 Reglette de bornier avec 2x vis [17.1]

Mentions legales: © Maico Elektroapparate-Fabrik GmbH. Traduction de la notice allemande d'origine. Sous réserve de fautes d'impression, d'erreurs et de modifications techniques.

Sommaire

1. Volume de fourniture 18
2. Qualification de l'installateur spécialisé .. 18
3. Utilisation conforme 18
4. Consignes de sécurité et averissements..18
5. Utilisation 21
6. Conditions ambiantes et limites d'utilisation 21
7. Caracteristiques techniques 21
8. Transport 21
9. Stockage 21
10. Consignes de montage 21
11. Montage 22
    12.Mise en service 23
12. Entretien 23
    14.Nettoyage 23
13. Elimination des dysfonctionnements .... 23
14. Pièces de rechange 24
    17.Demontage 24
15. Élimination respectue de l'environnement 24

1. Volume de fourniture

Ventilateur mural ECO, 2 vis M3x12 pour réglette de bornier, 2 rondelles, 2 capuchons en plastique, les générées instructions de montage et ce mode d'emploi

2. Qualification de l'installateur spécialisé

Seul un personnel qualifie, disposant de connaissances et d'experience dans la technique de ventilation, est autorise a effectuer le montage.

Les travaux sur le système électrique ne doivent etre executes que par des electriciens qualifiés.

On entend par électricien qualifié une personne qui, par son apprenticegasse, sa formation et son expérience connait les normes et directives en vigueur, est capable d'executer les branchements electriques selon le schéma de câblage dans les règles d'art et en toute sécurité, connait les risques et dangers de l'électricité et sait les éviter.

3. Utilisation conforme

Ce ventilateur industriel hélicoïde sert, en tant que ventilateur mural, à la circulation d'air dans des locaux commerciaux, ateliers de production, restaurants, ateliers professionnels, salles d'exposition, etc. Pendant le fonctionnement, le ventilateur pivote (oscille) d'avant en arrêté et inversement (zone de pivotement 55^ , 70^ , 90^ ou 115^ réglable au montage).

ECO 30 E avec diamètre de l'hélice de 300 mm, ECO 40 D avec 400 mm. Moteur du ventilateur et entrainement du mecanisme pivotant à commandes séparées. Le fonctionnement est uniquement autorisé dans le cas d'une :

• installation fixe à l'intérieur d'un bathtub.
• installation sur un mur ayant une force portante suffisante et offrant suffisamment d'espace dans la zone de pivotement.

Position d'installation horizontale ou verticale (axe de pivotement de préférence à l'horizontale). Ne pas monter au plafond.

• Hauteur de montage minimale 2,30m : distance entre le bord interieur de la cage protectrice et le plancher.

Versions spéciales sur demande. L'utilisation avec convertisseur de fréquence n'est admissible qu'avocat l'autorisation préalable du fabricant et un examen au cas par cas.

4. Consignes de sécurité et avertissements

ATTENTION: Signale une situation éventulement possible susceptible d'entrainer l'endommagement du produit ou de son environnement.

ATTENTION

Endommagement de l'appareil suite à erreur pendant le transport, si l'unité de ventilateur glisse hors des axes de rotation. L'unité de ventilateur est emboitée sur les deux douilles/axes de rotation mais n'est pas bloquée. Ne pas sortir les ventilateurs muraux du carton d'emballage en les saississant par l'étrier porte-palier mais uniquement par la cage protectrice.

Ne jamais utiliser le ventilateur dans les situations suivantes.

Risque d'inflammation/d'incendie resultant de la presence de matériaux, liquides ou gaz combustibles à proximé du ventilateur. Ne pas déposer à proximé du ventilateur de matériaux, liquides ou gaz combustibles risquant de s'enflammer sous l'effet de la chaleur ou d'étincelles et de provoquer un incendie.
De l'air sature de vapeur d'eau ou a teneur enGRAisse ou des particules solides collées au ventilateur peuvent encrasser le ventilateur et réduire sa puissance. Ne jamais utiliser le ventilateur pour transporter ces substances.
Des gaz et poussières explosifs risquent de s'enflammer et de provoquer une grave explosion ou un incendie. Ne jamais utiliser le ventilateur dans une atmophère explosive (risque d'explosion).
Danger pour la santé par produits chimiques ou gaz/vapeurs agressifs. Les produits chimiques ou gaz/vapeurs agressifs risquent de nuire à la santé, notamment s'ils sont diffusés dans les pieces par le ventilateur. Ne jamais utiliser le ventilateur pour diffuser des produits chimiques ou gaz/vapeurs agressifs.
Dangers dus à l'appareil monté au plafond. Il est interdit de monter le ventilateur mural au plafond.

Respecter toutes les consignes de sécurité !

Danger pour les enfants et les personnes ayant des capacités physiques, sensorielles ou psychiques réduites ou sans connaissances suffisantes.

L'installation, la mise en service, le nettoyage et l'entretien du ventilateur ne pourront etreffectués que par des personnes conscientes des risques presentes par ces travaux et etant en mesure de les eviter.

Risque de blessure en cas d'introduction de corps étrangers dans l'objet. Ne jamais introduire d'objets dans l'objet.
Risque de blessure par rotation de l'hélice. Les cheveux, vêtements, bijoux, etc. peuvent être happés par le ventilateur si vous vous tenez trop pres de l'appareil. Pour éviter ces dangers, gardez une distance suffisante avec le ventilateur en fonctionnement.
Risque pour la santé à cause des dépôts sur l'appareil (moisissures, germes, poussière, etc.) après une longue immobilisation. Nettoyer l'appareil à intervalles réguliers, particulièrement après une longue phase d'immobilisation.
Si le ventilateur n'est pas monté correctement, son exploitation peut etre non conforme/non autorise. Ne pas demonter la cage protectrice. Le fonctionnement n'est autorisé qu'vec la cage protectrice montee correctement.

FR 4. Consignes de sécurité et averissements

Risque de blessure et pour la santé en cas de modifications ou de transformations ou encore en cas d'utilisation de composants non autorisés. Le fonctionnement n'est autorisé qu'avac des composants d'origine. Les modifications et transformations sont rigoureusement interdites et dégagent le fabricant de toute responsabilité et garantie, p. ex. lorsque l'étrier porte-palier est percé à un endroit non autorisé.

Risque de blessure lors des travaux en hauteur. Utiliser des auxiliaires d'accès vertical (echelles) appropriés. Assurer la stabilité, le cas échéant, faire appel à une 2ème personne pour maintainir l'échelle. Veiller à avoir une position stable et à ce que personne ne sejourne sous l'appareil.

Danger d'électrocution en cas d'exploitation d'un ventilateur partiellement monté ou endommage. Avant desteroler la cache de protection [3], couper tous les circuits d'alimentation electrique (desactiver le fusible secteur), sécuriser contre toute remise en service intempestive et apposer un panneau d'avertissement de manière bien visible. N'utiliser le ventilateur qu'aupres son montage complet. Ne pasmettre en service un appareil endommagé.

Danger en cas de non-respect des consignes en vigueur relatives aux installations électriques.

Avant toute installation électrique, couper tous les circuits d'alimentation électrique,mettre le fusible secteur hors service et sécuriser contre une remise en marche. Apposer un panneau d'advertissement de manière bien visible. Respecter les 5 régles de sécurité.
La reglementation en vigueur pour l'installation electrique, p. ex. DIN EN 50110-1, et notamment, pour l'Allemagne, la norme DIN VDE 0100 et les parties correspondantes, doivent etre respectees.
Prévoir un dispositif de coupure du secteur avec une ouverture de contact d'au moins 3 mm par pole.

Brancher exclusivement l'appareil sur une installation electrique permanente avec des cables de type NYM-O / NYM-J, 3x 1,5 mm².
Utiliser exclusivement les apparéils à la tension et à la fréquence indiquées sur la plaque signalétique.
Le type de protection indiqué sur la plaque signalétique est uniquement garanti sous réserve d'un montage conforme aux prescriptions et de l'insertion correcte du cable de raccordement à travers le manchon de cable. Ce manchon doit enserrer étroitement l'enveloppe du cable.
Pour la classe de protection I, brancher le conducteur PE et vérifier la connexion.
Vérifier le passage de la terre sur le boîtier.
Meme à l'arrêt, l'appareil peut être sous tension et être mis automatiquement en marche par le thermocontact dans la bobine de moteur. L'entretien et la détction d'erreurs sont réservés à desElectriciens qualifiés.

Danger au cours du transport du à des chutes de charges. Respecter les consignes de sécurité et de prévention des accidents en vigueur. Ne pas passer sous une charge en suspension. Vérifier que l'appareil n'a pas subi de dommages de transport.

Dommages auditifs en cas de long séjour directement à cotoé de l'appareil en marche. Selon le type, niveau de puissance acoustique allant jusqu'à 65 dB(A). Lors de la planification, prévoir une insonorisation sur le lieu d'implantation. Si nécessaire, utiliser une protection auditive.

Risque de blessure en cas de fixation erronée, si le ventilateur tombe du fait de son poids propre. Le ventilateur oscille (pivote d'avant en arrêté et inversement). Montage mural uniquement sur murs de force portante suffisante et avec du matériel de fixation de dimensions suffisantes.

Manipuler les matériaux d'emballage avec prudence.

Respecter les consignes de sécurité et de prévention des accidents en vigueur.
Conserver le matériel d'emballage hors de portée des enfants (risque d'étouffement).

5. Utilisation

Le ventilateur et l'entraînement pivotant sont activés /désactivés séparément par interrupteur.

Accessoires utilisables avec activation temporisée ou contrôle d'humidité automatique.

Le ventilateur s'arrête en cas de surcharge thermique. Attendre le refroidissement du moteur. Le temps de refroidissement peut atteindre jusqu'à 10 minutes. L'appareil se remet automatiquement en marche des qu'il a refroidi.

6. Conditions ambientes et limites d'utilisation

• Température ambiente et des fluides autorisée + 40 °C.
• Des informations sur le fonctionnement à des températures occasionnellement inférieures à -20 °C sont disponibles sur demande.

7. Caracteristiques techniques

Tension de service 230 V CA

Frequence du secteur 50 Hz

Puisance absorbee ECO 30 E:37 W

ECO 40D:44W

Imax 0,25A

Niveau de puissance ECO 30 E:57 dB(A)
acoustique ECO 40 D:65 dB(A)

Type de protection IP 20

Poids ECO 30 E:3,1 kg

ECO 40 D : 4 kg

Pour des caractéristiques techniques supplémentaires Plaque signalétique.

Pour les dimensions Fig. C.

8. Transport

ATTENTION

Endommagement de l'appareil suite à erreur pendant le transport, si l'unité de ventilateur glisse hors des axes de rotation. L'unité de ventilateur est emboitée sur les deux douilles/axes de rotation mais n'est pas bloquée. Ne pas sortir le ventilateur mural du carton d'emballage en le saississant par l'étrier portepalier mais uniquement par la cage protectrice.

9. Stockage

Stocker l'appareil uniquement dans un endroit sec (de -20 à +50 °C).

10. Consignes de montage

• Le montage n'est autorisé que sur des murs plans, solides et de force portante suffisante (min. 200kg / m^3
• Veiller à respecter une distance suffisante par rapport au mur et au plafond.
• Position d'installation sur le mur au choix.
• Axe de pivotement de préférence à l'horizontal. Avec une autre direction de pivotement, faire passer le cable secteur de préférence par le bas.
• Choisir le lieu d'installation de telle maniere à éviter toute aspiration involontaire de corps étrangers. Tenir compte de la hauteur de montage.
• Tenir compte du risque de courants d'air enCHOISSSANT un lieu d'installation approprié en phase de planification.
• Pour éviter les points acquistiques vers le corps de bâtiment, tener compte des distances par rapport aux autres éléments de la façade et utiliser eventuellement des éléments de découplage.

FR | 10. Consignes de montage

• Du matériel de fixation de dimension suffisante et adapté au support doit être mis à disposition sur le chantier.
• La technique de réglage par hachage des phases peut provoquer des bourdonnements. Contacter le fabricant avant d'utiliser un convertisseur de fréquence.
  Le ventilateur est a vitesse variable.
  Scheme de branchement de la commande
  de vitesse disponible sur demande apres du fabricant.

11. Montage

Proceder avec précaution lors du transport et du montage pour que l'unité de ventilateur ne soit pas de l'arrêtoir.

1. Désactiver leFusebsecteur, sécuriser contre toute remise en service intempéstive et apposer un panneau d'advertisement de manière bien visible. Respecter les 5 régles de sécurité.
2. Sortir l'appareil du carton d'emballage et le déposer. Recommendation : Déposer le ventilateur sur les nervues intérieures du carton avec la cage protectrice dirigée vers le bas.

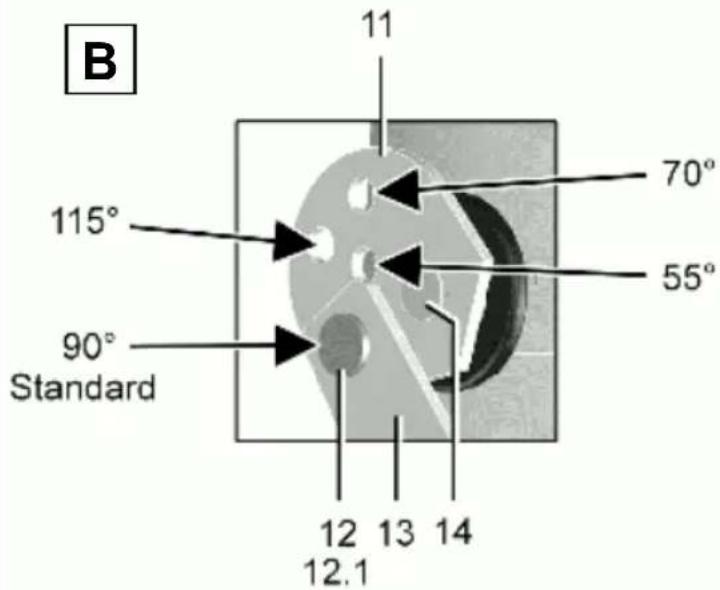

3. Réglage de l'angle de pivotement (réglage usine = 90°). Pour modifier le réglage usine, écarter légèrement l'étrier portepalier [5], l'extraire à droite et à gauche de la douille de palier [8] et sortir la douille de palier [9] de la goupille du levier excentrique.

Démoner le levier excentrique. Pour ce faire, déposer l'anneau de suture [12.1], sorting la goupille [12] puis la remettre en place à la position可以选择 et la bloquer, pour positions 55^ , 70^ ou 115^ Fig. B.

Monter l'étrier portepalier [5]: L'écarter avec précaution et l'enforcer dans les deux douilles. Ne pas encore enforcer la goupille du levier excentrique [12].

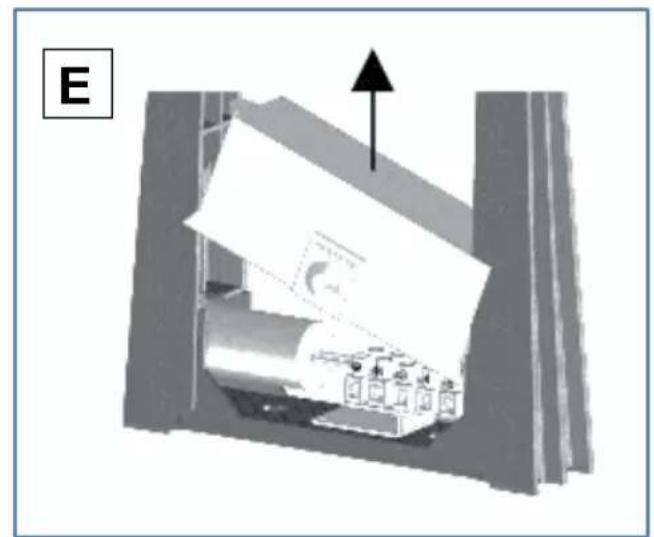

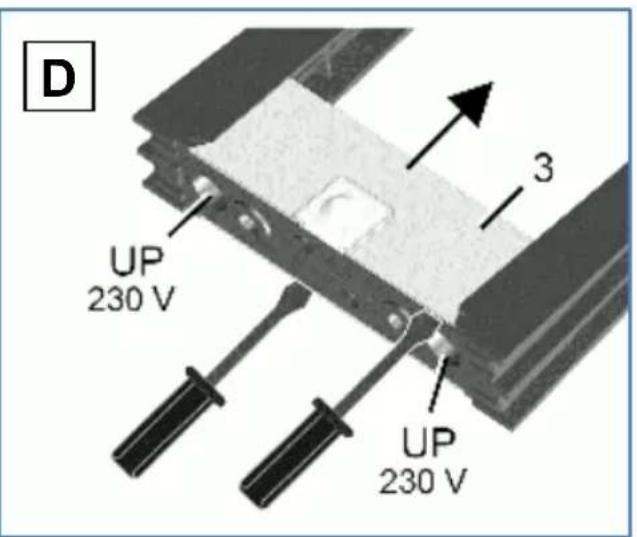

1. Retirer le cache de protection [3] conformément à la Fig. D: Le cas échéant, soulever légèrement de chaque côte avec un tournevis de manière à dégager les 4 coins d'arrêt. Retirer le cache de protection Fig. E.

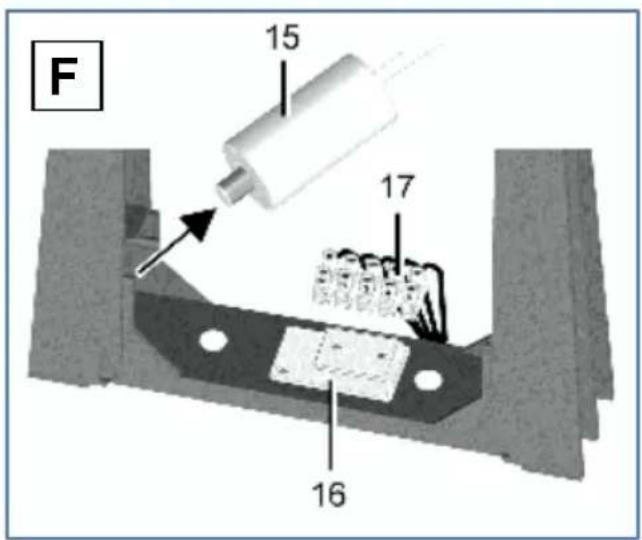

2. ECO 40 D: Extraire le condensateur [15] de l'étrier porte-palier Fig. F.
3. Avec raccord électrique encastré « UP » → Fig. D: Rompre le passé-câble dans l'étrier porte-palier et introduire le cable secteur dans l'étrier porte-palier.

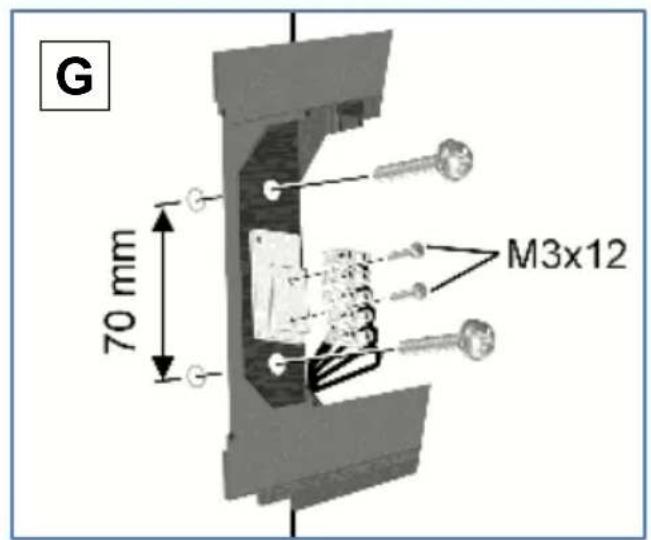

4. Marquer les trous de perçage (écart 70 mm) Fig. G, introduire la cheville (min. 8 mm) et visser l'étrier portepalier au mur. Recouvrir les têtes de vis avec les capuchons en plastique fournis.
5. Visser la reglette de bornier avec les vis fournies (M3x12) avec fixation [16].
6. ECO 40 D: Introduire le condensateur [15] dans l'etrier portepalier Fig.H.

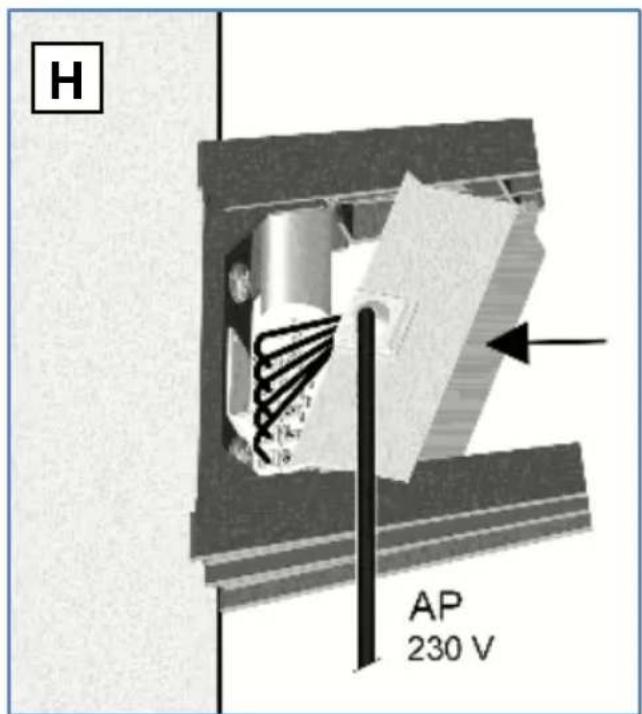

7. Avec raccord électrique apparent « AP » → Fig. H: Insérer le cable secteur à travers le manchon de cable [4] de manière à ce qu'il enserre complètement l'enveloppe du cable. Si besoin est, étanchéifier le manchon de cable sur site. Avec un axe de pivotement vertical, il est conseillé de diriger le cable vers le bas.
8. Effectuer le branchement électrique conformément aux schémas de branchement suivants. Schéma de branchement pour réglage de vitesse disponible sur demande.

ECO 30 E

ECO 40 D

1. Enfoncer le cache de protection [3] sur l'étrier porte-palier de manière à ce qu'il s'enclenché de manière audible aux 4 coins. S'assurer que le manchon de cable [4] est bien fixé Fig. I.

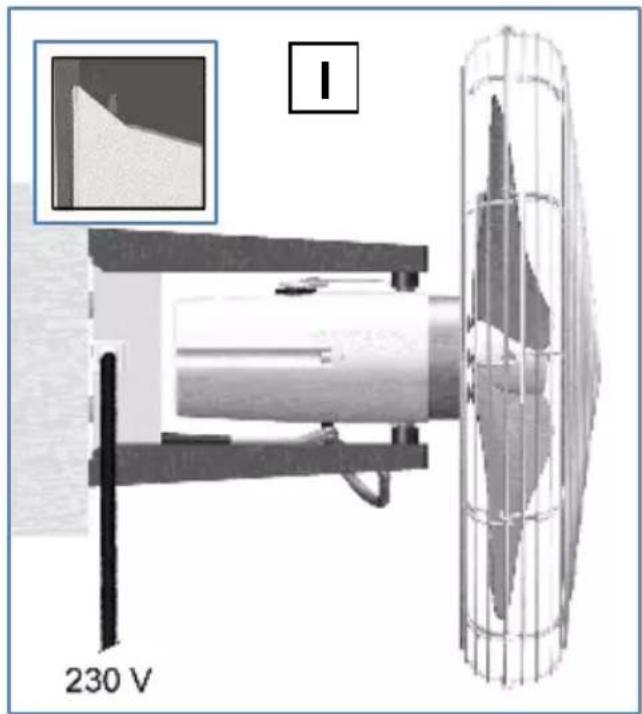

2. Faire pivoter avec précaution l'unité de ventilateur vers le centre et introduire la goupille du levier excentrique [12]. Veiller à la position correcte de la douille de palier. Le tour est joué.

12. Mise en service

1. Respectez également les consignes de sécurité et averissements au Chapitre 4.
2. Activer le fusible secteur, retirer le panneau d'advertissement.
3. Effectuer un test de fonctionnement. Le ventilateur doit oscillator (pivoter d'avant en arrêt et inversement) dans la zone de pivotement.

13. Entretien

L'appareil ne nécessite aucun entretien.

14. Nettoyage

Nettoyer régulierement le ventilateur, notamment après une immobilisation prolongée.

ATTENTION

Endommagement de l'appareil en cas d'erreur de nettoyage. Ne pas utiliser de produits de nettoyage agressifs.

Nettoyer l'appareil uniquement à l'aide d'un chiffon doux Ne pas démonter la cage protectrice.

1. Désactiver le fusible secteur, sécuriser contre toute remise en service interpèstive et apposer un panneau d'ajretissement de manière bien visible. Respecter les 5 règles de sécurité.

2. Nettoyer l'étrier porte-palier et l'unité de ventilateur à l'aide d'un chiffon sec.

3. Si la cage protectrice est très sale, la nettoyer avec un chiffon humide.
4. Activer le fusible secteur, retirer le panneau d'advertissement.

15. Élimination des dysfonctionsnements

Detection d'erreurs et réparations uniquement par des électriciens professionnelles.

Dysfonction nement

Le ventilateur ne se met pas en marche.

Cause / mesure

Pas de tension du secteur.
Contrôr si le fusible secteur fonctionne correctement.
Le cas échéant, l'activer.

La protection thermique contre les surcharges du moteur a mis le ventilateur à l'arrêt.

Moteur trop chaud. Le disjoncteur-protecteur moteur a désacté le ventilateur. Attendre le refroidissement du moteur. Le temps de refroidissement peut atteindre jusqu'à 10 minutes. ATTENTION: L'appareil se remet automatiquement en marche des qu'il a refroidi.

Le ventilateur ne se met pas en marche.

La turbine est bloquée.
Contrôler l'hélice, la nettoyer si besoin est.

Dépôts sur l'hélice en raison d'un air chargé de poussière.

Balourd en presence d'une hélice sale ou à rotation irrégulière. Nettoyer l'appareil avec un chiffon humide.

L'hélice ne tournepas.

Mettre l'appareil à l'arrêt.
S'assurer que l'hélice n'est pas bloquée par un corps étranger.

Si le dysfonctionnement se produit, envoyer l'appareil à notre usine pour réparation.

1. Pièces de rechange

Piece de rechange	Réf. ECO 30 E	Réf. ECO 40 D
Hélice 0060.0042.0001 0060.0044.0001
Cage protectrice complète	sur demande E150.0018.0001
Cage protectrice - partie supérieure	0150.0015.0001	0150.0018.0001
Cage protectrice - partie inférieure	0150.0014.0000	0150.0017.0000
Moteur du ventilateur	0089.0109.0002	0089.0110.0001
Moto- réducteur	0156.0023.0000	0156.0023.0000
Palier lisse (douille de palier)	0190.0028.0000	0190.0028.0000
Condensa- teur 0,1 μF Motoréducteur (à l'intérieur du boîtier [10])	0157.0503.0000	0157.0503.0000
Condensa- teur 2 μF Moteur du ventilateur	0157.1203.0000
Roulement à billes	0190.0007.0000	0190.0007.0000

Adresse de commande

Seul un électricien qualifié peut se charger du démontage.

1. Désactiver le fusible secteur, sécuriser contre toute remise en service interpôstive et apposer un panneau d'ajretissement de manière bien visible. Respecter les 5 régles de sécurité.
2. Retirer le cache de protection [4] et démonter l'appareil.

18. Élimination respectue de l'environnement

L'appareil, ainsi que son emballage, contient des matériaux recyclables qui ne doivent pas etre elimines avec les ordures menagères.

Éliminez les matériaux d'emballage dans le respect de l'environnement, conformément aux prescriptions en vigueur dans votre pays.

Éliminez l'appareil hors d'usage dans le respect de l'environnement, conformément aux prescriptions en vigueur dans votre pays.
