TR 9C - Ventilateur Master - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TR 9C Master au format PDF.
| Type de produit | Réchauffeur d'air chaud mural (ventilateur chauffant) |
| Usage | Chauffage de locaux fermés : entrepôts, magasins, restaurants, habitations |
| Installation | Murale obligatoire, avec chevilles de fixation |
| Alimentation électrique | Réseau avec interrupteur différentiel et mise à la terre (tension et fréquence selon plaque signalétique) |
| Fonctions principales | Chauffage et ventilation, programmes manuel (PROGRAM 1) et automatique ECO (PROGRAM 2) |
| Thermostat | Thermostat d'ambiance à distance avec afficheur et capteur de température |
| Programmes avancés | PROGRAM 3 et PROGRAM 4 réservés au personnel qualifié |
| Blocage clavier | Automatique pendant l'utilisation, déblocage en appuyant simultanément sur ↑↓ |
| Sécurités | Capteurs de bon fonctionnement, arrêt sur anomalie, bouton de réinitialisation manuelle |
| Entretien et nettoyage | Interventions réservées au fabricant ou à son assistance technique (sauf nettoyage extérieur) |
| Pièces détachées | Câble d'alimentation et thermostat d'ambiance remplaçables par l'assistance technique |
| Réparabilité | Interventions par personnel spécialisé autorisé par le fabricant |
| Conservation | Débrancher et ranger dans un endroit sec et à l'abri de la poussière |
| Recyclage | Conforme à la directive DEEE 2012/19/UE, ne pas jeter avec les déchets ménagers |
| Homologation | Conforme à la Directive européenne en vigueur |
FOIRE AUX QUESTIONS - TR 9C Master
Questions des utilisateurs sur TR 9C Master
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Ventilateur au format PDF gratuitement ! Retrouvez votre notice TR 9C - Master et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TR 9C de la marque Master.
MODE D'EMPLOI TR 9C Master
Cette série réchauffeurs d'air chaud est particulièrement indiquée pour le chauffage des locaux fermés comme les entrepôts, les magasins les restaurants et les habitations. Ces réchauffeurs sont conformes à la Directive européenne en vigueur.
IMPORTANT : Veuillez lire et comprendre ce manuel d'utilisation avant d'effectuer l'assemblage, la mise en service ou l'entretien de ce réchauffeur. L'usage erroné du réchauffeur peut causer de graves lésions. Conserver ce manuel comme référence future.
IMPORTANT : Cet réchauffeur n'est pas adapté pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou par des personnes inexpérimentées, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec le réchauffeur.
IMPORTANT : Toutes les opérations de nettoyage, de maintenance et de réparation prévoyant l'accès à des parties dangereuses (comme le remplacement du câble d'alimentation endommagé) doivent être effectuées par le fabricant, par son service d'assistance technique, par une personne ayant une qualification similaire, de façon à prévenir tout risque, même si la déconnexion du réseau d'alimentation est prévue.
IMPORTANT : Pendant l'utilisation du réchauffeur, respecter tous les arrêtés locaux et la réglementation en vigueur.
▶1.1. Les réchauffeurs utilisés à proximité de bâches, de rideaux ou d'autres matériaux de couverture similaires doivent se trouver à une distance de sécurité. Il est également conseillé d'utiliser des matériaux de couverture de type ignifuges.
▶1.2. Garder le réchauffeur à une distance de sécurité par rapport à l'humidité, l'eau et les agents atmosphériques afin d'éviter de graves dommages à l'appareil de chauffage.
▶1.3. Maintenir les parties chaudes du réchauffeur à une distance appropriée des matériaux inflammables ou thermolabiles (y compris le câble d'alimentation).
▶1.4. Lorsque le réchauffeur est chaud, branché au réseau électrique ou en marche, ne jamais le manipuler ou le soumettre à des interventions d'entretien.
▶1.5. Pour une utilisation correcte, installer le réchauffeur mural avec des chevilles de fixation. Le mur utilisé pour l'installation doit être en mesure de supporter les poids du réchauffeur. NE PAS UTILISER LE RÉCHAUFFEUR POSÉ PAR TERRE.
▶1.6. Garder les animaux à une distance de sécurité du réchauffeur.
▶1.7. N'alimenter le réchauffeur qu'avec du courant ayant la tension et la fréquence spécifiées sur la plaque d'identification de l'appareil.
▶1.8. S'assurer de brancher le réchauffeur exclusivement à des réseaux électriques opportunément équipés d'un interrupteur différentiel et d'une mise à la terre appropriée.
▶1.9. Si le cordon d'alimentation ou le thermostat d'ambiance à distance sont endommagés, ils doivent être remplacés par le centre d'assistance technique, afin d'éviter tout risque.
▶1.10. Débrancher le réchauffeur de la prise du réseau lorsqu'il n'est pas utilisé pendant une longue période.
▶1.11. Si le réchauffeur est laissé temporairement dans des conditions de non sécurité, faire en sorte qu'il ne puisse être utilisé et, dans tous les cas, toujours le débrancher de la prise du réseau.
▶1.12. Ne pas obstruer, même partiellement, la prise de l'air (à l'arrière), ni la sortie de l'air (à l'avant) du réchauffeur.
▶1.13. Éviter de canaliser l'air.
▶1.14. Ne pas couvrir le réchauffeur pendant qu'il fonctionne ; il pourrait surchauffer.
▶ 1.15. Faire vérifier le fonctionnement correct du réchauffeur par l'assistance technique, au moins une fois par an ou selon la nécessité.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES, AUX BIENS ET/OU AUX PERSONNES, ISSUS D'UN USAGE IMPROPRE DE L'APPAREIL.
SEUL LE PERSONNEL SPÉCIALISÉ ET AUTORISÉ PAR LE FABRICANT PEUT INTERVENIR SUR LE RÉCHAUFFEUR.
▶▶2. DÉBALLAGE
AVERTISSEMENT : Le matériel de l'emballage n'est pas un jouet pour les enfants. Conserver le sachet en plastique hors de la portée des enfants ; danger d'étouffement !
▶2.1. Enlever tous les matériaux d'emballage utilisés pour conditionner et expédier l'appareil et les éliminer conformément aux normes en vigueur.
▶2.2. Retirer tous les articles de l'emballage.
▶2.3. Contrôler les dégâts éventuellement subis pendant le transport. Si le réchauffeur est endommagé, informer immédiatement le concessionnaire auprès duquel il a été acheté.
▶▶3. DESCRIPTION
(Fig. 2)
A. Support mural.
B. Vis de réglage.
C. Vis de fixation.
D. Réchauffeur.
E. Interrupteur général d'alimentation.
F. Réinitialisation.
G. Câble d'alimentation.
H. Thermostat d'ambiance à distance.
I. Afficheur du thermostat d'ambiance.
L. Capteur de la température du thermostat d'ambiance à distance.

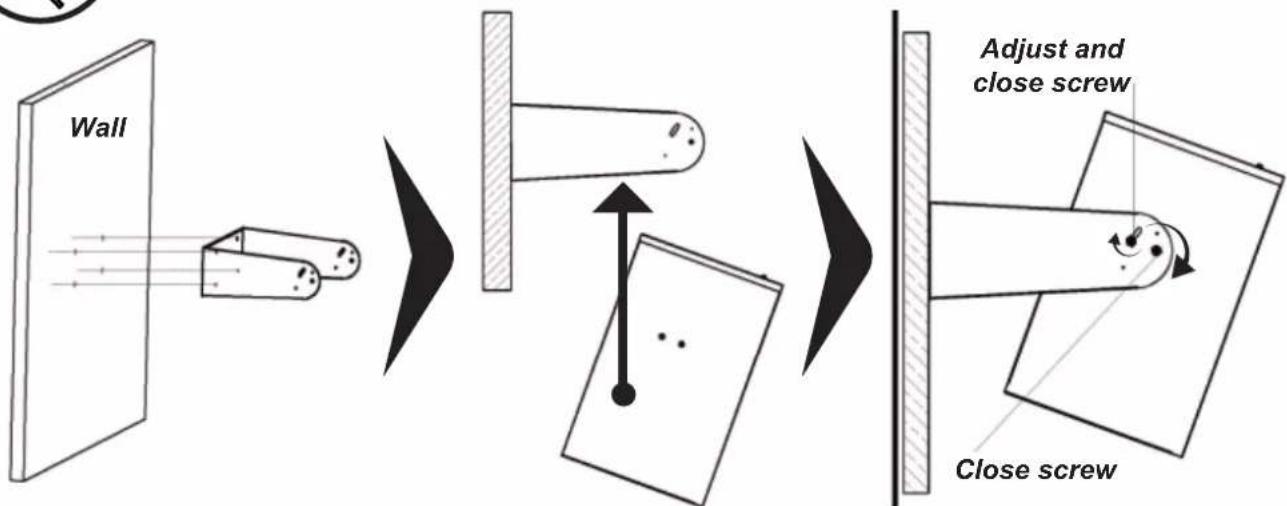

▶▶4. ASSEMBLAGE ET INSTALLATION
(Fig. 3)
Pour l'assemblage et l'installation du réchauffeur, suivre scrupuleusement les indications.
Les composants mécaniques, munis des boulons pour le montage, se trouvent dans l'emballage du réchauffeur et doivent être assemblés avant l'allumage.
LE RÉCHAUFFEUR DOIT ÊTRE INSTALLÉ CONFORMÉMENT À LA LOI, EN UTILISANT DES COMPOSANTS CONFORMES AUX DIRECTIVES LOCALES ET/OU NATIONALES. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAGES AU RÉCHAUFFEUR ET/OU PERSONNES DUE À LA MAUVAISE INSTALLATION.
▶▶5. FONCTIONNEMENT
AVERTISSEMENT : Afin de l'utiliser correctement et d'évi-ter tout risque, lire, comprendre et suivre les « INFORMATIONS SUR LA SÉCURITÉ » avant de mettre le réchauffeur en marche.
AVERTISSEMENT : Vérifier l'intégrité parfaite du câble d'alimentation et contrôler que les caractéristiques électriques du réseau correspondent aux indications de la plaque signalétique du réchauffeur.
AVERTISSEMENT : Ne jamais utiliser le réchauffeur sans avoir d'abord installé correctement tous les composants. Pour une utilisation correcte, installer le réchauffeur mural avec des chevilles de fixation. Le mur utilisé pour l'installation doit être en mesure de supporter les poids du réchauffeur. NE PAS UTILISER LE RÉCHAUFFEUR POSÉ PAR TERRE.
▶▶5.1.ALLUMAGE :
▶5.1.1. Après avoir installé le réchauffeur mural, brancher la fiche du réchauffeur au réseau électrique (Fig. 4) et mettre l'interrupteur général d'alimentation sur « I / ON ». La température ambiante s'affiche à l'écran.
▶5.1.2. Allumer le réchauffeur avec le bouton « ON / OFF » du thermostat d'ambiance à distance et sélectionner, avec les boutons flèche « ↑↓ », la modalité souhaitée. Les modalités suivantes sont possibles :
- PROGRAM 1 : Programme manuel (chauffage et ventilation (Fig. 5).
- PROGRAM 2 : Programme automatique de chauffage (chauffage ECO) (Fig. 6).
- PROGRAM 3 : Programme avancé, seulement pour personnel qualifié.
- PROGRAM 4 : Programme avancé, seulement pour personnel qualifié.
Pendant l'utilisation, le thermostat d'ambiance à distance bloque automatiquement le clavier. Pour débloquer le clavier du thermostat d'ambiance à distance, appuyer simultanément sur les bouton « ↑↓ ».
ATTENTION : UNE SÉRIE DE CAPTEURS VÉRIFIE LE BON FONCTIONNEMENT DU RÉCHAUFFEUR EN BLOQUANT L'APPAREIL EN CAS DE BRAVE ANOMALIE. LE RÉTABLISSEMENT DU RÉCHAUFFEUR N'EST PAS AUTOMATIQUE MAIS IL DOIT ÊTRE EFFECTUÉ MANUELLEMENT. ATTENDRE LE REFROIDISSEMENT COMPLET DU RÉCHAUFFEUR, ÉLIMINER LA CAUSE POSSIBLE QUI A CONDUIT AU BLOCAGE DU RÉCHAUFFEUR (EX. OBSTRUCTION DE LA PRISE D'AIR,
APPORT D'AIR INSUFFISANT, ETC.) ET APPUYER À FOND LE BOUTON DE « RESET » SITUÉDANS LA PARTIE HAUTE DU RÉCHAUFFEUR. SI APRÈS QUELQUES TENTATIVES DE RÉTABLISSEMENT, LE RÉCHAUFFEUR NE FONCTIONNE PAS, CONTACTER L'ASSISTANCE TECHNIQUE.
▶▶5.2. EXTINCTION :
▶5.2.1. Éteindre le réchauffeur avec le bouton « ON / OFF » du thermostat d'ambiance à distance et laisser le ventilateur en marche jusqu'à ce que le réchauffeur s'éteigne (si le clavier du thermostat d'ambiance à distance est bloqué, appuyer simultanément sur les boutons flèche « ↑↓ »).
▶5.2.2. Débrancher le réchauffeur du réseau électrique.
ATTENTION : ÉVITER DE DÉBRANCHER LE RÉCHAUFFEUR DU RÉSEAU ÉLECTRIQUE AVANT L'ARRÊT COMPLET DU VENTILATEUR AFIN D'ÉVITER DE GRAVES DOMMAGES.
▶▶6. CONSERVATION
Déconnecter toujours le réchauffeur du réseau électrique, lorsqu'il n'est pas utilisé pendant une longue période. Le ranger dans un endroit sec et à l'abri de la poussière. Lorsque le réchauffeur est réutilisé, contrôler l'état d'entretien du cordon d'alimentation ; en cas de doutes quant à son état de conservation, faire intervenir le centre d'assistance technique. Dans tous les cas, faire vérifier, par l'assistance technique, le bon fonctionnement du réchauffeur au moins une fois par an et/ou selon les besoins.
▶7. THERMOSTAT D'AMBIANCE À DISTANCE
Pour un bon fonctionnement, le réchauffeur doit être branché au réseau électrique et l'interrupteur général d'alimentation doit être sur « I / ON ». Quand le thermostat d'ambiance à distance est activé, le réchauffeur peut s'allumer à tout moment quand la température descend sous la température configurée.
▶▶8. IDENTIFICATION DU PROBLÈME
| PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE | ||
| L'appareil de chauffage ne fonctionne pas | 1. Interrupteur général d'alimentation sur « 0 / OFF »2. Configuration incorrecte du thermostat d'ambiance à distance3. Absence d'alimentation4. Appareil de chauffage bloqué | 1. Mettre l'interrupteur général d'alimentation sur « I / ON »2a. Allumer le réchauffeur avec le bouton « ON / OFF » du thermostat d'ambiance à distance et sélectionner la modalité souhaitée2b. Vérifier que la température configurée sur le thermostat d'ambiance à distance soit supérieure à la température extérieure3a. Bien introduire la fiche dans l'alimentation électrique3b. Vérifier le fonctionnement correct de votre installation électrique3c. Contacter le centre d'assistance4a. Réinitialiser le réchauffeur4b. Contacter le centre d'assistance |
| Le moteur ne fonctionne pas | 1. Moteur en panne2. Ventilateur bloqué | 1. Contacter le centre d'assistance2a. Éliminer les obstructions2b. Contacter le centre d'assistance |
| L'appareil de chauffage ne chauffe pas | 1. Thermostat d'ambiance à distance configuré sur « VENTILATION »2. Appareil à l'intérieur en panne | 1. Modifier la configuration sur le thermostat d'ambiance à distance2. Contacter le centre d'assistance |
| Débit d'air réduit 1. | Prise d'air obstruée2. Moteur en panne | 1a. Éliminer les obstructions1b. Contacter le centre d'assistance2. Contacter le centre d'assistance |
-Ce produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.
-Lorsque le symbole d'une poubelle à roue barrée est appliqué à un produit, cela signifie que le produit est couvert par la Directive Européenne 2012/19/UE.
-Veuillez vous informer du système local de séparation des déchets électriques et électroniques.
-Veuillez agir selon les règles locale set ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.
