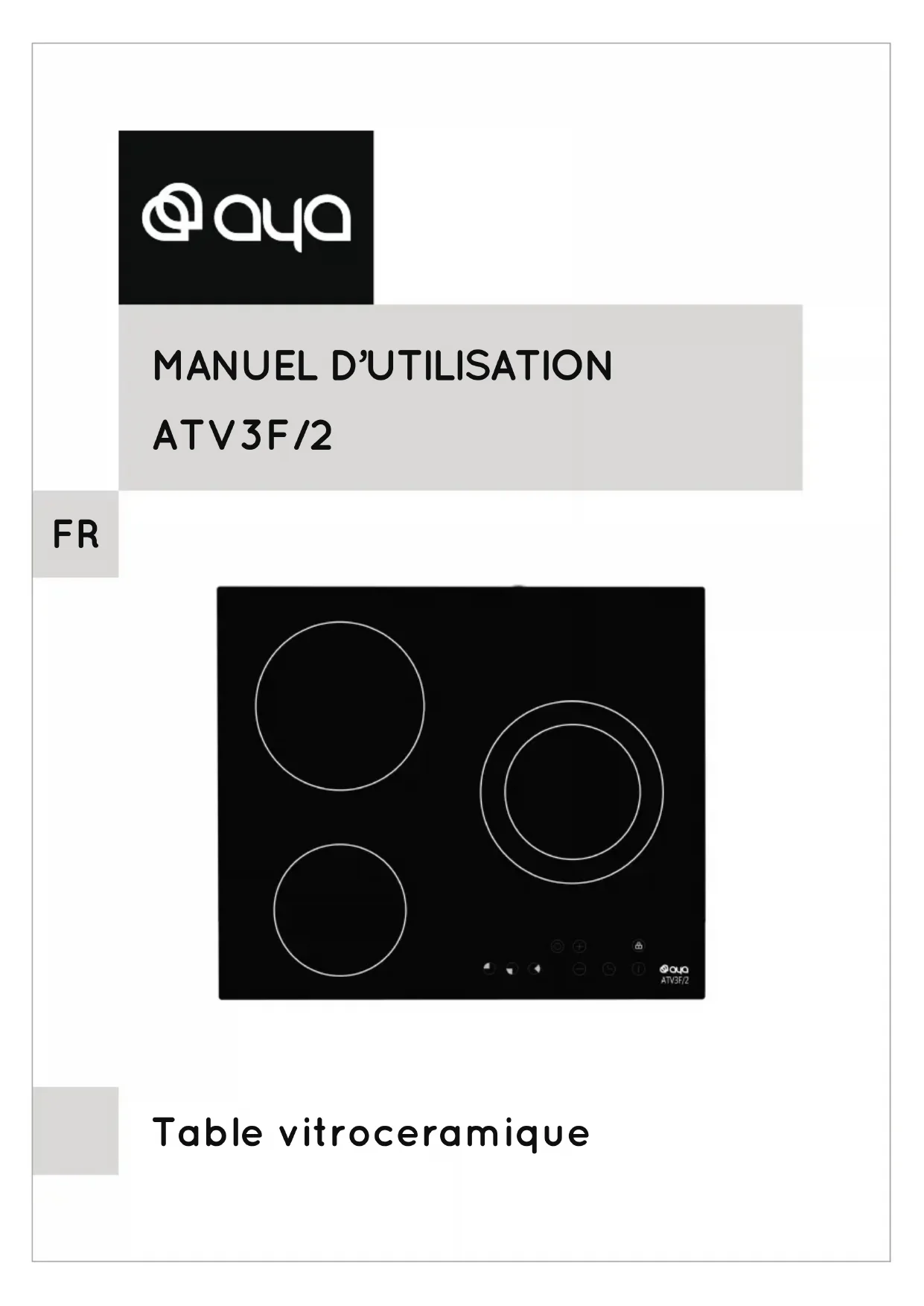

MODE D'EMPLOI ATV3F AYA
1. N'utilisez pas la table de cuisson en
céramique avant d'avoir lu ce manuel d'instructions.
2. Si le câble d’alimentation est
CET APPAREIL EST DESTINE A UN USAGE DOMESTIQUE UNIQUEMENT! Veuillez lire attentivement toutes les instructions avant la première utilisation et conservez-les pour une référence ultérieure.FR-2 endommagé, il doit être remplacé par le fabricant, son service après- vente ou des personnes de qualification similaire afin d’éviter tout danger.
3. MISE EN GARDE: Cet appareil et ses
parties accessibles deviennent chauds pendant leur utilisation.
4. Il convient de veiller à ne pas
toucher les éléments chauffants.
5. Il convient de maintenir à distance
les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.
6. Veillez à ce que les petits
composants constituant les appareils électroménagers, notamment les câbles de raccordement, n'entrent pas en contact avec la table de cuisson, car les matériaux isolants de ces appareils ne sont généralement pas résistants aux températures élevées.FR-3
7. MISE EN GARDE: Laisser cuire des
aliments sans surveillance sur une table de cuisson en utilisant des casserole.
8. Matières grasses ou de l'huile peut
être dangereux et déclencher un incendie.
9. Ne mettez pas la table de cuisson
sous tension avant d'y avoir posé une casserole.
10. Ne posez pas de casserole d'un
poids supérieur à 25 kg sur la table de cuisson.
11. N'utilisez pas la table de cuisson en
céramique en cas de défaillance technique. La réparation de toutes les défaillances doit être confiée à une personne dûment qualifiée et agréée.
12. En cas d'incident résultant d'une
défaillance technique, coupez l'alimentation, puis signalez la défaillance au centre de réparation pour réparation.FR-4
13. Les règles et dispositions contenues
dans le présent manuel d'utilisation doivent être scrupuleusement respectées. N'autorisez aucune personne qui ne connaît pas bien le contenu du présent manuel d'utilisation à utiliser la table de cuisson en céramique.
14. La table de cuisson en céramique
ne doit pas être nettoyée avec un appareil de nettoyage à la vapeur. IMPORTANT : Les meubles ou encastrements adjacents ainsi que tous les matériaux utilisés dans l’installation doivent être capables de résister à une température minimum de 95 °C au- dessus de la température ambiante de la pièce où il se trouve, pendant son utilisation. Tout dommage résultant d'une installation de l'appareil ne tenant pas compte de cette limite de température ou du positionnement de matériauxFR-5 des meubles d'encastrement à moins de 4 mm de l'appareil, relève de la seule responsabilité de son propriétaire. Cet appareil est conforme à l'actuelle législation européenne en matière de sécurité. Nous voudrions mettre l'accent sur le fait que cette conformité n'enlève rien au fait que les surfaces de l'appareil atteignent des températures élevées en cours d'utilisation et retiennent la chaleur après son fonctionnement.
Nous vous recommandons fortement d'empêcher les bébés et les enfants en bas âge de s'approcher de l'appareil et que ceux-ci ne soient autorisés à aucun moment à toucher l'appareil.FR-6 Au cas où la présence des plus jeunes membres de la famille est nécessaire dans la cuisine, veuillez assurer en permanence une étroite surveillance de ceux-ci.
Les enfants de moins de 8 ans doivent être tenus à l'écart, à moins qu'ils ne soient sous une surveillance continue. Cet appareil peut être utilisé par des enfants de plus de 8 ans ainsi que des personnes ayant des capacités physiques, mentales, sensorielles réduites ainsi que celles manquant d’expérience ou de connaissances sous la surveillance et les instructions d’une personne responsable de leur sécurité. Les enfants ne doivent pasFR-7 jouer avec cet appareil. Tout nettoyage ou entretien ne doit pas être effectué par un enfant à moins que celui-ci soit surveillé par un adulte. N’essayez jamais d’éteindre un feu avec de l’eau, mais mettez l’appareil hors tension, puis couvrez les flammes, par exemple avec un couvercle ou une couverture anti-feu.
AVERTISSEMENT : Risque d'i ncendie :
n'entreposez pas d'objets sur les surfaces de cuisson. Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts d’au moins 3mm dans tous les pôles doit être prévu dans les cablâges fixes conformément aux règles d’installation. Ne laissez aucun équipement électrique ni aucun câble entrer en contact avec les zones chauffantes de l’appareil. N'utilisez pas l'appareil pourFR-8 chauffer la pièce dans laquelle il se trouve, ni pour sécher du linge. N’installez pas l’appareil à proximité de rideaux, ni de tissus d’ameublement. Afin d'éviter tout danger en cas d’endommagement du cordon d’alimentation, celui-ci doit impérativement être remplacé par le fabricant, un de ses agents de maintenance ou une personne possédant les mêmes qualifications. L’appareil n’est pas destiné à une utilisation avec un minuteur externe ou un système de commande à distance séparé.
Évitez de laisser des casseroles contenant des plats préparés à base de graisses ou d'huiles sans surveillance sur la plaque allumée ; la graisse chaude peut s'embraser de façon spontanée.
AVERTISSEMENT : N'utilisez que des
protections conçues par le fabricant de l'appareil de cuisson ou conseillées comme appropriés par le fabricant de l'appareil dans les instructions d'utilisation ou les protections intégrées à l'appareil. L'utilisation de protections inadaptées peut provoquer des accidents Pour les détails d'installation se référer à la partie d'installation du manuel d'utilisateur.
AVERTISSEMENT: Une cuisson avec de
l’huile ou de la graisse sans surveillance peut être dangereuse et pourrait provoquer un incendie. ATTENTION: Toujours surveiller leFR-10
processus de cuisson. Un court processus de cuisson doit être surveillé continuellement. MISE EN GARDE: Si la surface est fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de choc électrique. Le câblage fixe pour l’installation doit être équipé d’un dispositif de déconnection. Cette table de cuisson en céramique est exclusivement destinée à une utilisation domestique.

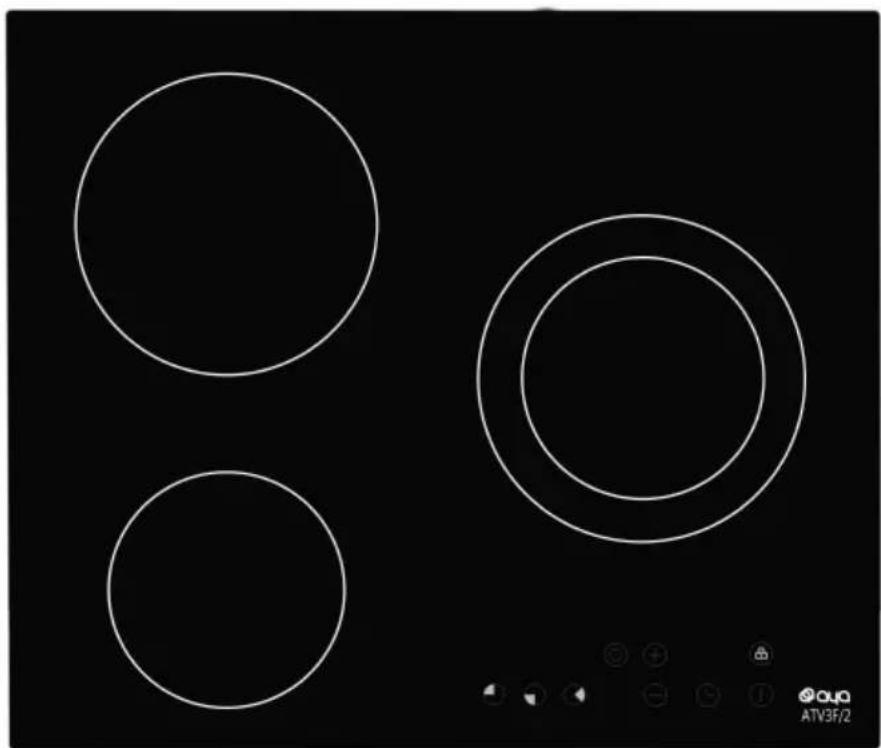

Schéma de 3 zones de plaque céramique
1) Foyer à 1200W ( 165mm de diamètre )
2) Foyer à 1800W ( 200mm de diamètre )
3) Foyer à 2200W ( 160mm de diamètre intérieur, 230mm de
diamètre extérieur )FR-11
Disposition du panneau de contrôle
1. Touches de sélection de la
2. Touches de sélection de la
3. Touches de sélection de la
6. Touche Marche/ Arrêt
7. Touche de verrouillage
8. Affichage minuteur
9. Touche + = augmentation
10. Bouton de sélection de double zone (Marche / Arrêt)
Affichage: peut utiliser cette zone de cuisson Non-affichage: pas sélectionner cette zone de cuisson, ne peut pas fonctionner
11. Indicateur de la zone de cuisson(#3)
Indicateur de la zone de cuisson(#2) Indicateur de la zone de cuisson(#1) Panneau de contrôleFR-12
Connexion électrique Avant de brancher l'appareil, assurez-vous que la tension d'alimentation indiquée sur la plaque signalétique correspond à votre tension d'alimentation.
AVERTISSEMENT: CET APPAREIL DOIT ÊTRE MIS À LA TERRE.
- Si vous devez changer le cordon d'alimentation du four, le conducteur de terre (jaune / vert) doit toujours avoir 10 mm de plus que les conducteurs de ligne.
- Veillez à ce que la température du câble d'alimentation secteur ne dépasse pas 50 ° C.
- Si le câble d’alimentation est endommagé, il doit être remplacé par un appareil de remplacement approprié, disponible auprès du service des pièces de rechange.

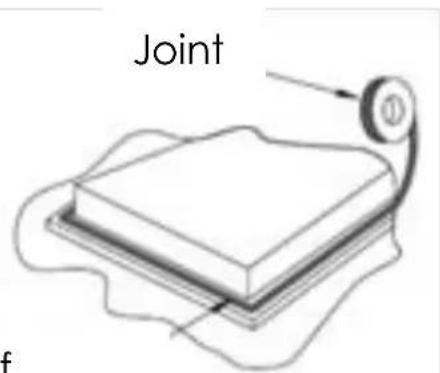

Montage de la plaque céramiqueFR-13 Préparation de l'appareil pour un appareil intégré

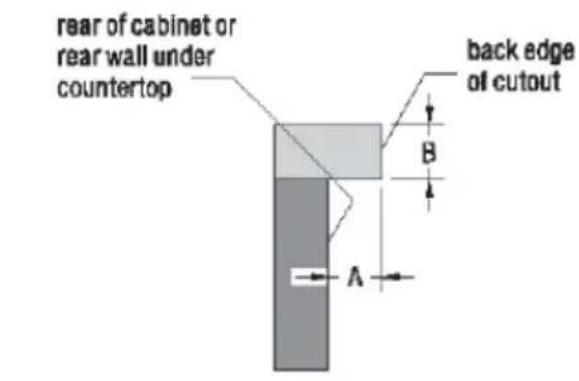

Avertissement La plaque peut facilement être insérée dans n'importe quel plan de travail résistant à une chaleur d'au moins 90℃ La plaque peut être insérée dans des plans de travail d'une épaisseur variant entre 30 et 40 mm, près de mur qui est plus élevé que la surface de travail, en maintenant une distance minimale de 100 mm. Effectuez toutes les coupes et enlevez soigneusement des copeaux ou des sciures avant d’insérer la plaque. Il est essentiel que la plaque soit bien ventilée et que les entrées et sorties d'air ne soient pas bouchées. Vérifiez que la plaque de cuisson soit correctement installée comme illustré. Toujours consultez le fabricant pour des instructions spécifiques. Assurez-vous que la surface soit plane et bien droite et qu'aucune pièce ne gêne l'espace requis pour l'installation. Préparez la coupe comme indiqué (voir les dimensions d'installation).FR-14
Dernièrepartie des mousses plastiques – soyez prudent Le transport de l’appareil pourrait causer des blessures légères ou des coupures. Retirez le matériel et l’enveloppe de l'emballage. Avant l’installation, veuillez lire attentivement les instructions.FR-15 Etape 1 Mettez une serviette ou un chiffon sur la surface de travail. Placez la plaque face vers le bas sur une surface protégée. Étape 2 Appliquez le joint fourni avec la table de cuisson pour le fixer sur la surface de travail. Ne pas utiliser de silicone. Appliquez le joint sur le bord inférieur de la plaque en laissant environ 3 mm du bord du verre. Appliquez le joint tout autour. Coupez l'excédent et rapprochez les deux extrémités du joint.
Étape 3 Utilisez les vis afin de fixer les quatre supports. Centrez la table de cuisson dans l’espace coupé de la plaque.Assurez-vous que le bord avant de la table de cuisson soit parallèle au bord latéral de la surface de travail. Surface en verre Chiffon Joint Joint auto-adhésif Dessousde la plaqueFR-16
- IMPORTANT: Vous devez respecter les exigences en matière de ventilation tel qu’illustré dans le schéma ci- contre.
- IMPORTANT : Des orifices d’aération sont prévus à l’extérieur de la table de cuisson(veillez-vous référer au schéma ci-contre).
- IMPORTANT : N’utilisez pas de silicone d’étanchéité pour fixer l’appareil contre l’ouverture, en particulier si elle doit être réparée. Ne pas utiliser d’adhésifs pour fixer la table de cuisson sur son support car ce n’est pas un moyen de fixation fiable.
- Retournez délicatement la table de cuisson, puis abaissez-la doucement dans le trou d'ouverture que vous avez coupé. Recommandations de montage La plaque vitrocéramique est conçue pour fonctionner avec un courant alternatif diphasé (400V2N ~ 50Hz). La tension nominale des éléments chauffants pour la plaque est de 230V. Il est possible d'adapter la plaque au courant monophasé par un pontage approprié dans le boîtier de connexion, conformément au schéma de connexion ci-dessous. Le schéma de connexion se trouve également sur la couverture du boîtier de connexion.
1FR-17 Le fil de connexion doit correspondre au type de connexion et à la puissance nominale de la plaque. Le câble de raccordement doit être fixé dans un serre-câble. Attention ! L'alimentation électrique de la plaque doit comporter un commutateur de sécurité qui permet de couper l'alimentation en cas d'urgence. La distance entre les contacts de l'interrupteur de sécurité doit être d'au moins 3 mm. Avant de connecter la plaque à l'alimentation électrique, il est important de lire les informations sur la plaque signalétique et le schéma de connexion. Fils pour plaque domino avec contrôle tactile Model Plage de tension adaptative et fils Le schéma de câblage 220-240 1N～ 50-60Hz 380-420 2N～ 50-60Hz KADO K 1/5 ATV3F/2 H05VV-F 3G2.5 H05VV-F 4G2.5

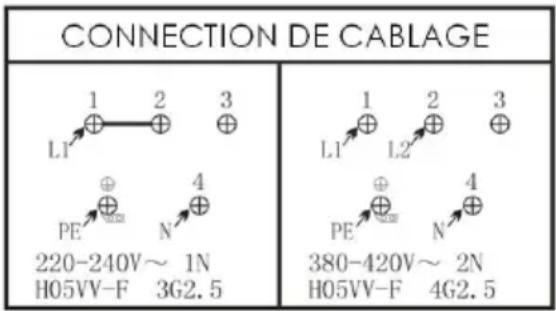

Les connexions des câbles doivent être conformes au schéma situé au bas de la plaque. Utilisez un tournevis de bonne qualité pour serrer soigneusement, TOUTES les vis. Si, lorsque vous allumez la table de cuisson pour la première fois, seules deux des zones fonctionnent, vérifiez à nouveau que les vis des bornes sont bien serrées, avant de contacter le service clientèle.FR-18 IMPORTANT :Il ne faut pas brancher l’appareil sur le secteur à l’aide d’une fiche et d’une prise 13A. Cet appareil doit être branché dans une prise à fusible commutée bipolaire de 30 A, ayant une séparation de contact de 3 mm et placée dans une position facilement accessible à proximité de l'appareil. Il ne doit pas être placé au-dessus de l'appareil et à une distance maximale de 1,25 m de celui-ci. Le câble peut être enroulé si nécessaire, mais assurez-vous qu'il ne soit pas plié ni coincé lorsque la plaque est en position. Il faut prendre soin d'éviter que le câble ne soit pas en contact avec des parties chaudes de l'appareil.
Remplacement du câble d'alimentation
Si le câble d’alimentation est endommagé, il doit être remplacé par un technicien qualifié. Le câble d’alimentation doit être remplacé conformément aux instructions suivantes: Éteignez l'appareil au commutateur de contrôle. Ouvrez le boitier sous la plaque. Dévisser les vis de fixation du câble. Le fil de terre « vert-jaune » doit être connecté à la borne marquée Il doit être environ 10 mm plus long que les fils sous tension et neutres. vert- jaune bleugris marron noir connecter à l'alimentation principale 220-240V 1N~FR-19
Le fil neutre « bleu » doit être connecté à la borne marquée de la lettre (N) - le fil sous tension doit être connecté à la borne marquée de la lettre (L).
Avant la première utilisation IMPORTANT: vous devez nettoyer la surface de la plaque (voir la section «Entretien et nettoyage»).
Vous devez activer un e zon e de cuisson à la fois, pendant 5 minutes au maximum. Cela aidera à éliminer toute nouvelle odeur existante et à évaporer toute humidité formée sur les éléments chauffants pendant le transport. N’allumez pas plus d'une zone en même temps. Placez une casserole remplie à moitié d'eau froide sur chaque zone. Touche de contrôle Toutes les opérations sont effectuées à l'aide des commandes tactiles sur le panneau de commande. Chaque commande tactile a un affichage visuel.
Instruction d’utilisation
Après avoir allumé l'appareil, la table de cuisson signalera un bip pour rappeler que l'appareil est allumé, tous les voyants de l'écran d'affichage s'allument pendant 2 secondes, puis l'appareil passe en mode Arrêt. Mode Arrêt : l’afficheur s’éteindra sauf l'indicateur de chaleur résiduelle ; Sauf si vous appuyez longuement sur la touche « marche/arrêt », les autres boutons ne peuvent pas être utilisés. 2.Mode Veille En mode Arrêt, appuyez longuement sur la touche « marche/arrêt » pendant 3 s. La table de cuisson signalera un bip et puis passe en mode veille. Tous les chiffres de l'indicateur de la zone de cuisson affichent «0 » (la lettre «H » apparaît dans l'indicateur de la zone de cuisson s'il reste de la chaleur résiduelle et le point décimal clignotera), la minuterie indique également «00 ». En mode Veille, si aucune zone de cuisson est utilisée, l'appareil passe automatiquement en mode Arrêt après 10 secondes et signale un bip sonore.
En mode Veille ou en mode cuisson, appuyez longuement sur la touche « marche/arrêt » pendant 3 secondes, un bref signal sonore retentit, l'appareil passe en mode Arrêt. Le symbole « H » (chaleur résiduelle) apparaît.
4. Contrôle de la cuisson
En mode Veille, vous pouvez appuyer sur la touche de sélection de la zone de cuisson, puis sur les touches “+” et “-” pour régler le niveau de puissance de la table deFR-21 cuisson souhaitée. Appuyez longuement sur les boutons plus / moins pour augmenter ou diminuer en continu le niveau de puissance. Lorsque la table de cuisson est en mode de cuisson, appuyez longuement sur le bouton « marche/arrêt » pendant 3 secondes pour l'éteindre et arrêtez les 4 zones de cuisson pour le chauffer. Le voyant de la zone de cuisson correspondant qui a chauffé clignotera et le symbole « H » (avertissement de température élevée) affichera. En mode Veille, s'il reste encore de la chaleur résiduelle sur certains plans de cuisson, l'écran affiche « H». Si vous avez besoin d'éteindre l'une des zones de cuisson, vous pouvez d'abord sélectionner cette zone, puis appuyer sur la touche moins jusqu'à ce que le niveau de puissance « 0 » l'éteigne, sans interférer la cuisson des autres zones de cuisson. Lorsque le niveau de puissance atteint « 0 », l'indicateur de zone de cuisson correspondant à la table de cuisson qui a chauffé auparavant affichera le symbole « H » (avertissement de température élevée). Si plusieurs zones fonctionnent simultanément, la puissance totale sera égale à la puissance totale de toutes les zones de cuisson en fonctionnement, chaque zone de cuisson fonctionnera en fonction de son rapport de modulation de puissance et n’interférera pas. Remarque : 1.Appuyer sur le bouton mo ins pour régler le niveau de puissance sur « 0 ». La table de cuisson s’éteint automatiquement. 2.Chaque zone de cuisson a 9 niveaux de puissance.FR-22
5. Fonction cuisson de la double zone
5.1Allumez la fonction cuisson de la double zone : l’anneau extérieur ne peut fonctionner que lorsque l’anneau intérieur fonctionne.
1) Appuyez sur le bouton de sélection de zone de cuisson
qui doit chauffer, le point décimal du correspondant à la zone de cuisson s’affiche.
2) Sélectionnez le niveau de puissance dont vous avez
3) Appuyez sur le bouton de sélection de la double zone
pour ouvrir l’anneau extérieur. Le voyant correspondant de l’anneau extérieur de la zone de cuisson s'allume ensuite.
5.2 Allumez la fonction de cuissontricyclique : L’anneau
extérieure ne peut commencer quelorsque l’anneau intérieure est ouvert.
1) Appuyez sur le bouton de sélection de la zone de cuisson
qui doit chauffer, le point décimal correspondant à la zone de cuisson s’affiche.
2) Sélectionnez le niveau de puissance dont vous avez
3) Appuyez sur le bouton de sélection de la double zone
pour ouvrir l’anneau extérieur. Le voyant correspondant de l’anneau extérieur de la zone de cuisson s'allume ensuite.
5.3 Eteindre la fonction multizone.
1) Appuyez sur le bouton de sélection de la zone de cuisson,
le point décimal correspondant de la table de cuisson apparaît.
2) Appuyez sur le bouton de sélection de la double zone
pour fermer l’anneau extérieur.
6. Réglage du niveau de puissance
Appuyez sur le bouton de sélection de la zone de cuisson pour choisir la zone de cuisson correspondante, en utilisant les boutons plus et moins pour régler le niveau de puissance.FR-23 En maintenant l'une de ces touches enfoncées, la valeur de l'indicateur de zone sera ajustée à la hausse ou à la baisse. Chaque fois que vous appuyez sur la touche “+”, le niveau de puissance en augmente, jusqu'au niveau 9; Chaque pression sur la touche "-" réduira le niveau de puissance jusqu’au niveau 0 (chaque pression sur les touches "+" ou "-" donnera lieu à un bref signal sonore). Lorsque le réglage du niveau de puissance est terminé, le point décimal cesse de clignoter et affiche normalement le niveau de puissance. Lorsque vous réglez n'importe quel niveau de puissance de la zone de cuisson sur 0, cette zone de cuisson s’éteindra. Si le niveau de puissance de toutes les zones de cuisson est «0», l'appareil passera automatiquement en mode veille après 1 minute d'inactivité.
7. fonction de cuisson rapide
Votre table de cuisson peut chauffer rapidement en suivant les étapes ci-dessous : Appuyez sur les touches plus ou moins pour régler le niveau sur 9, puis appuyez sur les touches plus pour laisser le brûleur afficher alternativement “A” et “9”. Appuyez sur le « bouton plus » pour atteindre la vitesse 9, puis appuyez une fois de plus pour activer la fonction de cuisson rapide. L'indicateur de la zone de cuisson affichera “A”. Continuez à appuyer sur le bouton « Moins » et choisissez la vitesse de cuisson. Les tableaux de niveau de puissance et de temps correspondant à la cuisson rapide sont les suivants : Niveau de puissance
Temps de cuisson rapide (minute)
Par exemple, appuyez sur le bouton «plus» pour atteindre «A», puis sur le bouton «moins» pour sélectionner la puissance 4. La table de cuisson commencera à cuire à la vitesse 9 pendant 6,5 minutes. Après cela, il s’ajustera à la puissance 4 réglée. Remarquer:
1. Vous pouvez réduire la puissance en appuyant sur la
touche moins, dans les 30 premières secondes d’utilisation de la cuisson rapide à puissance maximale.Si vous appuyez sur le bouton moins après 30 secondes, vous quitterez le mode de cuisson rapide.
2. En cas de cuisson rapide à puissance maximale après 30
secondes, tant que l'afficheur affiche toujours “A” et “9”, appuyez sur le bouton plus, la table de cuisson reste en mode de cuisson rapide.
3. Lors du changement de niveau de puissance, le temps
écoulé sera automatiquement calculé dans le temps de cuisson correspondant au nouveau niveau de puissance.
4. Dans les 30 secondes qui suivent le temps de cuisson rapide,
si vous appuyez sur le bouton moins à un niveau quelconque, le temps écoulé sera calculé en fonction du nouveau temps de défini.
8. Bouton de verrouillage de sécurité
Le dessus de la table de cuisson peut être verrouillé en appuyant longuement sur le bouton de verrouillage de sécurité pendant 3S alors que l'appareil est en veille ou en mode cuisson, l'icône de verrouillage de sécurité s'affichera. Lorsque l'appareil éteint, l'icône de verrouillage de sécurité s'éteint. Pour désactiver la fonction de verrouillage de sécurité, vous devez appuyer longuement sur le bouton de verrouillage de sécurité.FR-25 Lorsque le verrouillage de sécurité est activé, il désactive toutes les autres touches du panneau de commande, à l'exception de la touche Arrêt / Marche. Remarque : pour éviter toute erreur de fonctionnement, si le verrouillage de sécurité est activé et qu’il n’est pas annulé avant la mise hors tension de l’appareil, la fonction de verrouillage de sécurité sera active lorsque l’appareil sera de nouveau rallumé. Si vous n'annulez pas le verrouillage de sécurité, il désactivera tous les autres boutons, à l'exception du bouton Arrêt / Marche.
9. Réglage de la minuterie
La plaque disposed’une minuterie comprise entre 1 et 99 minutes. À la fin du compte à rebours, un signal sonore retentit pendant 2 minutes. Appuyez sur n'importe quelle touche dans les 2 minutes pour arrêter le signal sonore. Appuyez sur le bouton de la minuterie.Utilisez les boutons plus et moins pour régler le compte à rebours, en appuyant d'abord sur le bouton « + ». La minuterie commencera à 1. Si vous souhaitez annuler la minuterie, vous pouvez régler le compte à rebours sur 0. L’affichage de la minuterie augmentera par intervalles de 1 minute chaque fois que la touche « + » de la minuterie est pressée. Si la durée définie dépasse 99 minutes, l'affichage de la minuterie reviendra 0. Note : 1. Pour régler la minuterie, appuyez sur le bouton et entrez une nouvelle durée à l'aide des boutons plus ou moins.
2. Après avoir sélectionné la zone, vous pouvez régler
la minuterie avant de régler le niveau de puissance, dans les 10S (le point décimal correspondant clignotera, 1 fois /FR-26 S). Si aucune opération n’est effectuée après le réglage de la minuterie, la minuterie revient automatiquement à 0 et le point décimal s’éteindra.
3. Une fois la zone en marche, le réglage de la
minuterie est terminé, le voyant du brûleur correspondant clignotera (1 fois / S) et continuera de clignoter jusqu'à la fin du temps.
9.1 Moment de la partition
La minuterie de cuisson peut être utilisée pour n'importe quelle zone de cuisson sans affecter le processus de cuisson ou le réglage de la puissance. Une seule zone de cuisson Lorsque vous utilisez le minuteur pour une zone de cuisson, appuyez d’abord sur le bouton de la minuterie ; le voyant de la zone de cuisson sélectionnée clignote, le point décimal s’affiche. Vous pouvez utiliser les boutons plus et moins pour régler le minuteur. Plusieurs zones de cuisson Le réglage de la minuterie est identique. Appuyez sur n’importe quelle zone de cuisson, l’ecran affiche la valeur de la minuterie de cette zone.
9.2 Minuteur par défaut
Si vous ne réglez pas la minuterie manuellement chacunedes 3 zones de cuisson suivront de minuterie par défaut : Niveau de puissance 1 2 3 4 5 6-9 Minuterie par défaut 6h 6h 5h 5h 4h 1.5h
10. Avertissement de température élevéeFR-27
Appuyez longuement et manuellement sur le bouton « marche / arrêt » pendant 3 secondes jusqu'à la mise hors tension, l'appareil cessera de chauffer, mais la surface de cuisson restera élevée. L'indicateur de la zone de cuisson affiche le symbole d'avertissement de chaleur résiduelle «H», pour indiquer que la surface de cuisson est à haute température. L'indicateur reste affiché «H» pendant 20 minutes après la mise hors tension.
11. Fonction protection
Protection contre les températures élevées: lorsque la plaque de cuisson est trop chaude, le dispositif de protection limitant la température se met en marche, puis la table de cuisson cesse de chauffer. Elle se remet à chauffer lorsque la température aura baissé. Protection dechaleur résiduelle : Lorsque l'appareil cesse de chauffer, l’écran affiche le symbole d'avertissement de chaleur résiduelle «H», la température de la surface de cuisson étant encore trop élevée, veuillez ne pas la toucher pour éviter de vous brûler. Lorsque l'appareil est allumé, si la carte d'affichage ne reçoit pas d'alimentation dans les 20 secondes, l’écran affiche "E1". Comment utiliser la plaque Placez le contenant au centre de la zone de cuisson.Appuyez sur la touche Marche / Arrêt pour allumer l'appareil. Indicateur de temp ératu re élevée :FR-28
Lorsque la plaque est trop chaude, le voyant de température élevée s’allume. Ne touchez pas la vitre jusqu’à ce que le voyant s’éteigne. Arrête : Après utilisation, veillez appuyer sur le bouton « arrêt ». Mise en garde ! Assurez-vous que la plaque de cuisson est propre. Protégez la plaque contre la corrosion. Ne placez pas d’assiettes avec de la graisse ou de l’huile sans surveillance sur la plaque : les graisses chaudes peuvent s’enflammer spontanément.
Lors des premières utilisations de la table de cuisson, une odeur âcre et de brûlé peut se dégager. Cette odeur disparaîtra complètement avec une utilisation répétée. Le plan de travail est équipé de zones de cuisson de diamètre et de puissance différents. Les positions d'où la chaleur se diffuse sont indiquées clairement sur la table de cuisson. Les casseroles doivent être placées très précisément sur ces zones pour que l'émission de chaleur soit efficace. Les casseroles doivent avoir le même diamètre que la zone de cuisson sur lesquelles elles sont utilisées. N'utilisez pas de casseroles avec un fond rugueux, car cela peut rayer la surface en céramique.FR-29 Avant de les utiliser, assurez-vous que les fonds des casseroles sont propres et secs. Lorsque le fond d’une casserole est froid, il doit être légèrement concave car il se dilate lorsqu'il est chaud et repose à plat sur la surface de la table de cuisson. Cela permet à la chaleur de se transférer plus facilement. La meilleure épaisseur du fond des casseroles est de 2 à 3 mm pour de l'acier émaillé et de 4 à 6 mm pour de l'acier inoxydable avec un fond de type sandwich. Si vous ne respectez pas ces règles, il y aura une grande déperdition de chaleur et d'énergie. La chaleur qui n'est pas absorbée par la casserole se diffuse sur la table de cuisson, le cadre et les placards environnants. Il est préférable de poser un couvercle sur les casseroles afin de permettre une cuisson avec une chaleur moins élevée. Faites toujours cuire les légumes et les pommes de terre, etc. dans le moins d'eau possible afin de réduire le temps de cuisson. Les aliments et les liquides qui ont une forte teneur en sucre risquent d'endommager la table de cuisson s'ils entrent en contact avec la surface de celle-ci. En cas de débordement, essuyez immédiatement. Cependant, ce n'empêchera peut-être pas que la surface chaude soit endommagée. IMPORTANT : La surface de la table de cuisson en céramique est solide ; elle n'est toutefois pas incassable et peut être endommagée. En particulier si vous laissez tomber dessus avec une certaine force des objets pointus ou durs. ÉVITEZ D'UTILISER LA TABLE DE CUISSON EN CAS DE DOMMAGES OU DE FISSURE DE LA SURFACE. VOUS DEVEZ METTRE L'APPAREIL HORS TENSION AFIN DE PRÉVENIR LES RISQUES D'ÉLECTROCUTION, ET CONTACTER IMMÉDIATEMENT LE SERVICE CLIENT.FR-30
Le nettoyage doit être effectué uniquement lorsque la table de cuisson est froide. L'appareil doit être débranché de la prise de courant avant le début de tout processus de nettoyage. Nettoyage de la table de cuisson en céramique Tout résidu restant sur la surface de la table de cuisson après l'utilisation d'un produit de nettoyage l'endommagera. Vous devez éliminer tous les résidus avec de l'eau chaude mélangée avec une petite quantité de liquide pour vaisselle. Détergents abrasifs et objets tranchants risquent d'endommager la surface de la table de cuisson ; vous devez la nettoyer à l'eau tiède mélangée avec une petite quantité de liquide pour vaisselle. Il sera sans doute plus facile pour vous de nettoyer certains dépôts pendant que la surface de la table de cuisson est encore chaude. Il convient toutefois de veiller à ne pas vous brûler si vous nettoyez la surface de la table de cuisson pendant qu'elle est encore chaude. Après chaque utilisation Essuyez l'appareil entièrement à l’aide d’un chiffon humide. Séchez la surface de l'appareil en la frottant à l'aide d'un chiffon propre.FR-31 Nettoyage de la table
Type de dépôt Enlever immédiatement ? Enlever lorsque l'appareil a refroidi ? Que dois-je utiliser pour éliminer le dépôt ? Sucre ou aliments/liquid es con tenant du sucre Oui Non Racloir pour table de cuisson en céramique Papier aluminium ou plastique
ui Non Racloir pour table de cuisson en céramique Éclaboussures de graisses Non Oui Nettoyant pour table de cuisson
céramique Décoloration métallique Non Oui Nettoyant pour table de cuisson
céramique Éclaboussures d'eau ou traces d'eau
n Oui Nettoyant pour t able de cuisson
céramique Important ! L'intérieur de la table de cuisson doit être lavé uniquement avec de l'eau chaude et une petite quantité de liquide de vaisselle.FR-32
Attention ! Veillez à ce que la plaque chauffante soit propre ; une zone sale ne transfère pas toute la chaleur. Protégez la table de cuisson contre la corrosion. Mettez hors tension la table de cuisson pour éviter la corrosion. Évitez de laisser des casseroles contenant des plats préparés à base de graisses ou d'huiles sans surveillance sur la plaque allumée ; la graisse chaude peut s'embraser de façon spontanée. IMPORTANT : Si votre appareil semble présenter un dysfonctionnement, veuillez contacter le distributeur. N'ESSAYEZ PAS DE RÉPARER L'APPAREIL VOUS-MÊMES. Remarque importante : si un dépanneur chargé de vous prêter assistance pendant que le produit est sous garantie découvre que le problème n'est pas dû à une défaillance de l'appareil, alors les coûts de l'appel de demande d'intervention pourraient vous être imputables. L'appareil doit être accessible afin que le dépanneur puisse effectuer toutes réparations nécessaires. Si votre appareil est installé d'une telle manière qu'un dépanneur craigne que l'appareil ou votre cuisine risque d'être endommagé, alors celui-ci n'effectuera aucune réparation.
Alimentation électrique: 220 – 240 V~, 50 - 60 Hz Connections alimentation: 30 A (Sortie à fusible double pôles avec un contact de 3mm) Puissance d’en
ée max.: 5.2 kWFR-33 Renseignements sur l’énergie
Informations concernant les plaques de cuisson domestiques électriques Tableau - Informations concernant les plaques de cuisson domestiques électriques
Symbole Valeur Unité Identification du modèle
Nombre de zones et/ou aires de cuisson
Technologie de chauffage (zones ou aires de cuisson par induction, zones de cuisson conventionnelle, plaques électriques)
Pour les zones ou aires de cuisson circulaires : diamètre de la surface utile par zone de cuisson électrique, arrondi aux 5mm les plus proches
Zone avant gauche:20,0 Zone arrière gauche:16.5 Zone gauche (grande): 23.0 Zone droite (petite):16.0 cmFR-34 Pour les zones ou aires de cuisson non circulaires : diamètre de la surface utile par zone ou aire de cuisson électrique, arrondi aux 5mm les plus proches
Consommation d'énergie par zone ou aire de cuisson calculée par kg
cuisson électrique Zone avant : 179.9 Zone arrière : 192.2 Zone gauche (grande): 185.2 Wh/kg Consommation d'énergie de la plaque de cuisson, calculée par kg
plaque électrique 185,8 Wh/kg La méthode de mesure et de calcul du tableau ci-dessus a été appliquée conformément au règlement de la Commission (UE) N°s 65/2014 et 66/2014. Les informations suivantes indiquent comment diminuer l'impact environnemental (utilisation d'énergie) du processus de cuisson. Utilisez des récipients de taille adaptée. Si possible, posez un couvercle sur le récipient lors de la cuisson. Choisissez le récipient avec la meilleure capacité de conservation de la chaleur. Si possible, décongelez les aliments congelés de façon à ne pas consommer d'électricité. La durée de cuisson des aliments présentant un rapport élevé surface/volume est plus réduite.FR-35
ENLEVEMENT DES APPAREILS MENAGERS USAGES
Informations relatives au démontage Ne démontez pas l'appareil d'une manière différente de celle indiquée dans le manuel d'utilisation. L'appareil ne peut pas être démonté par l'utilisateur. A la fin de la durée de vie, l'appareil ne doit pas être éliminé avec les déchets ménagers. Consultez les autorités locales ou les déchetteries pour obtenir des informations sur le recyclage.
la directive européenne 2012/19/UE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de valorisation et de recyclage des matériaux qui les composent, et de réduire l'impact sur la santé humaine et sur l'environnement. le symbole de la poubelle barrée est apposé sur tous les produits pour vous rappeler les obligations de collecte sélective. Conformément à l'Article L. 217 du code de la consommation, votre produit bénéficie d'une garantie légale de conformité de 2 ans. Pour contacter notre Service Après-Vente, avant de vous déplacer à votre magasin BUT, appelez-le :INSTRUCTIONS FOR USE ATV3F/2 Ceramic hob
