HFD312 - Coupe-circuits HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-circuits (interrupteur-sectionneur fusible)
Marque	Hager
Modèle	HFD312
Catégorie	Interrupteur sectionneur fusible
Tension nominale	Jusqu'à 500 V (estimation)
Courant nominal	20 - 800 A selon calibre
Calibres disponibles	20/32 A, 63 A, 100 A, 125/160 A, 200/250 A, 315 A, 400 A, 630 A
Dimensions (calibre 20/32 A, 3 pôles)	Largeur 37,5 mm, profondeur 84 mm, hauteur 82 mm (est.)
Dimensions (calibre 630 A)	Largeur 234 mm, profondeur 378 mm, hauteur 250 mm (est.)
Fixation	Sur rail DIN ou plaque de montage
Commande	Rotative (poignée rotative)
Contacts auxiliaires	Disponibles (montage latéral) pour signalisation
Nombre de contacts auxiliaires max	Jusqu'à 8 selon calibre
Fonctions	Coupure de charge et sectionnement de sécurité
Utilisation	Industriel et tertiaire, protection de circuits
Entretien et nettoyage	Dépoussiérer régulièrement avec un chiffon sec. Ne pas utiliser de solvants.
Sécurité	Verrouillage possible en position OFF (cadenas)
Pièces détachées et réparabilité	Contactez Hager pour pièces d'origine. Réparation par professionnel qualifié.
Informations générales	Notice disponible en téléchargement sur le site Hager. Référence HFD312.

FOIRE AUX QUESTIONS - HFD312 HAGER

Quels fusibles utiliser avec le Hager HFD312 ?

Utilisez des fusibles de type gG ou gM, adaptés au calibre de l'appareil (de 20 à 800 A). Respectez les dimensions indiquées sur la plaque signalétique.

Comment monter le HFD312 sur rail DIN ?

Encliquetez l'appareil sur le rail DIN standard (35 mm) en respectant l'orientation. Utilisez les crochets de fixation intégrés. Pour les calibres élevés, un montage sur plaque est recommandé.

Comment cadenasser le disjoncteur en position OFF ?

Utilisez un cadenas d'un diamètre d'anneau d'au moins 5 mm. Insérez-le dans l'orifice prévu sur la poignée rotative en position OFF. Cela empêche tout remise sous tension intempestive.

Quelle est la différence entre le HFD312 et un disjoncteur ?

Le HFD312 est un interrupteur-sectionneur fusible : il permet de couper le circuit manuellement et de protéger les surintensités via des fusibles. Contrairement à un disjoncteur, les fusibles doivent être remplacés après un défaut.

Comment installer les contacts auxiliaires ?

Les contacts auxiliaires se montent sur le côté de l'appareil (gauche ou droit). Clipsez le bloc contact auxiliaire jusqu'au clic, puis connectez les fils selon le schéma fourni. Le nombre max dépend du calibre (jusqu'à 8 contacts).

Peut-on utiliser le HFD312 en courant continu ?

Le HFD312 est prévu pour le courant alternatif (AC). Pour du continu, vérifiez les spécifications techniques ou consultez Hager.

Comment choisir le calibre du HFD312 ?

Le calibre doit être égal ou supérieur au courant nominal du circuit à protéger. Les calibres disponibles vont de 20 A à 800 A. Pour un moteur, tenez compte du courant de démarrage.

Que faire en cas de défaut et de fusible fondu ?

Coupez le circuit, identifiez la cause du défaut (surcharge ou court-circuit). Remplacez le fusible par un de même type et calibre. Ne jamais utiliser de fusible de calibre supérieur.

Le HFD312 est-il compatible avec les armoires électriques standard ?

Oui, il est conçu pour montage dans armoires électriques sur rail DIN ou plaque. Ses dimensions standardisées permettent une intégration facile.

Comment nettoyer le HFD312 ?

Dépoussiérez avec un chiffon sec. N'utilisez pas de produits chimiques ou abrasifs. Vérifiez périodiquement l'état des contacts et de la poignée.

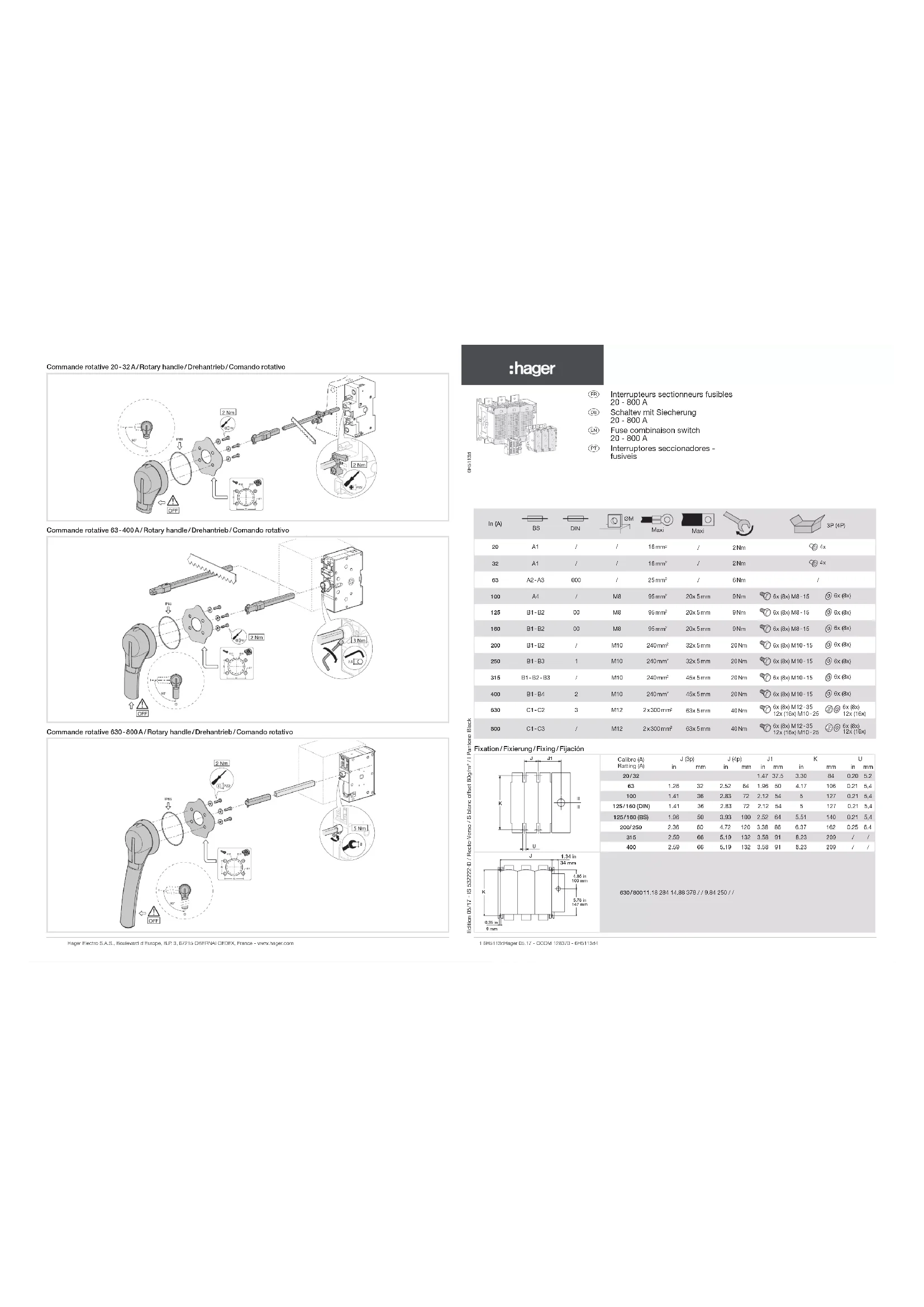

MODE D'EMPLOI HFD312 HAGER

Commande rotative 20-32A/Rotary handle/Drechantrieb/Comando rotativo

Commande rotative 63-400A/Rotary handle/Drehantrieb/Comando rotativo

Commande rotative 630-800A/Rotary handle/Drehantrieb/Comando rotativo

Hager Electric S.A.S., Boulevard d'Europe, B.P. 3, 67215 OEBRNAL OEFEX, Rianse - www.hager.com

:hager

⑪ Interrupteurs sectionneurs fusibles 20 - 800 A
① Schaltev mit Siecherung 20 - 800 A
① Fuse combinaison switch 20 - 800 A
Interruptores seccionadores - fusíveis

Fixation/Fixierung/Fixing/Fijación

16H5113dHager 05.17 - OCOM 128970 - 6H5113d4

Calibre (A)Rating (A)	J (3p)		J (4p)		J1		K		U
	in	mm	in	mm	in	mm	in	mm	in	mm
20/32					1.47	37.5	3.30	84	0.20	5.2
63	1.26	82	2.52	64	1.96	50	4.17	136	0.21	5.4
100	1.41	98	2.83	72	2.12	54	5	127	0.21	5.4
125/160 (DIN)	1.41	36	2.85	72	2.12	54	5	127	0.21	5.4
125/160 (BS)	1.96	60	3.93	102	2.52	64	5.51	140	0.21	5.4
200/250	2.38	60	4.72	120	3.36	66	6.37	162	0.25	6.4
315	2.59	66	5.19	132	3.58	91	8.28	209	/	/
400	2.59	66	5.19	132	3.58	91	8.28	209	/	/

630/60011.18 234 14.88 378 //9.84 250 //

Architectural line drawing of a building facade with structural elements and a hand tool (no text or symbols)

3D technical diagram of a mechanical component with mounting holes and a labeled section (no readable text or symbols)

Diagram of a printer or printer with a magnified inset showing a connector (no text or symbols present)

Contacts auxiliaires 20-200A
Auxiliary contacts
Hilfskontakt Contado auxiliar

Contacts auxiliaires 250-400A
Auxiliary contact
Hiliskontakt Contado auxiliar

Contacts auxiliaires 630-800 A
Auxiliary contact
Hilfskontakt Gesetode SWILIE

Auxiliary contacts mounting

Montage des contacts auxiliaires
Montage der Hilfskontakt Montagem de contados auxiliares

Simple line drawing of a cabinet with a handle and arrow indicating rotation (no text or symbols)

Simple line drawing of a rectangular box with a circular button and an arrow indicating rotation (no text or symbols)

8.0H5113d2 6H5112d
