Type de produit	Interrupteur-sectionneur à coupure visible
Marque	Hager
Modèle	HA406N
Tension nominale d'isolement (Ui)	800 V
Tension assignée de tenue aux chocs (Uimp)	8 kV
Courant thermique conventionnel (Ith) à 40°C	125 A
Courant assigné en service AC23A (220/240V)	125 A
Courant assigné en service AC23A (380/415V)	125 A
Courant assigné en service AC21A (660/690V)	125 A
Pouvoir de coupure aux courts-circuits (Icc max)	16 kA
Courant admissible de courte durée (Icw)	4000 A
Courant de court-circuit présumé (IccF)	100 kA (50 kA pour certaines configurations)
Type de fusible compatible	gl-gG 125 A / 160 A
Dimensions (L × H × P)	45 × 185 × 82,5 mm (estimation)
Poids	Environ 0,5 kg (estimation)
Matériau du boîtier	Thermoplastique isolant
Indice de protection	IP20 (estimation)
Température de fonctionnement	-25°C à +60°C
Section de câble maximale	95 mm²
Couple de serrage maximal des bornes	13 Nm
Fonctionnalités principales	Commutation manuelle, sectionnement visible, protection par fusibles
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif. Vérifier périodiquement le serrage des connexions.
Sécurité	Coupure visible, possibilité de verrouillage en position OFF
Pièces détachées et réparabilité	Fusibles de rechange (gl-gG), poignée de commande (réf. HZ062)

FOIRE AUX QUESTIONS - HA406N HAGER

Quel type de fusible utiliser avec le HA406N ?

Utilisez des fusibles de type gl-gG de calibre 125 A ou 160 A selon la configuration.

Quelle est la tension maximale supportée par cet interrupteur ?

La tension nominale d'isolement (Ui) est de 800 V et la tension assignée de tenue aux chocs (Uimp) est de 8 kV.

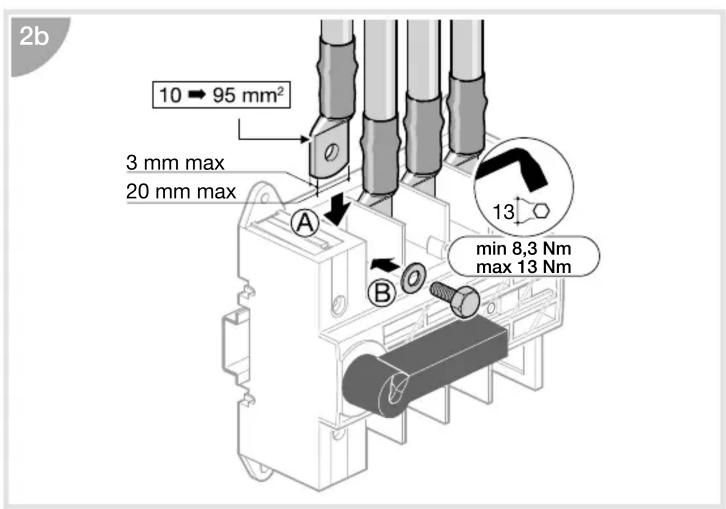

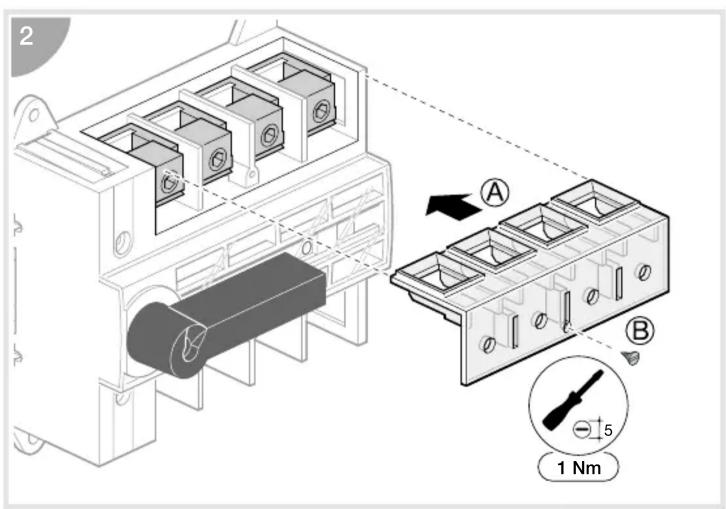

Comment câbler le HA406N ?

Utilisez des câbles de section comprise entre 10 et 95 mm². Serrez les bornes avec un couple de 8,3 à 13 Nm.

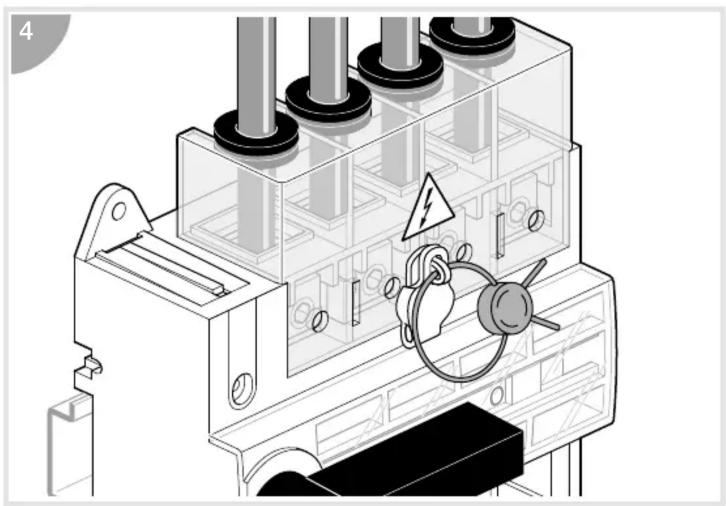

Peut-on verrouiller l'interrupteur en position arrêt ?

Oui, le HA406N permet un verrouillage en position OFF à l'aide d'un cadenas (non fourni).

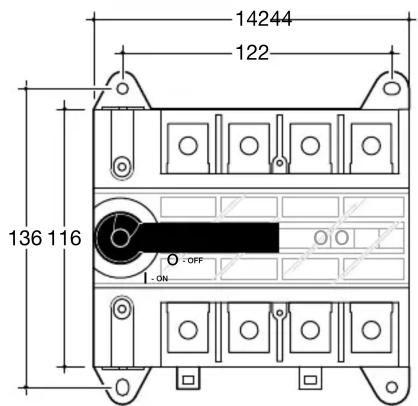

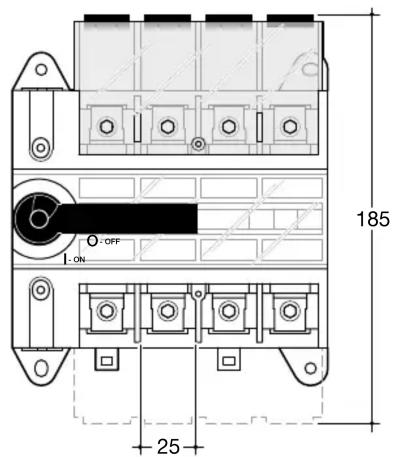

Quelles sont les dimensions exactes du HA406N ?

Les dimensions approximatives sont 45 mm de largeur, 185 mm de hauteur et 82,5 mm de profondeur.

Quelle est la différence entre HA406N et HA307 ?

Le HA406N a un courant thermique de 125 A, tandis que le HA307 est prévu pour 160 A et le HA408 pour 200 A.

Comment entretenir le HA406N ?

Nettoyez le boîtier avec un chiffon sec. Vérifiez régulièrement le serrage des connexions et l'état des fusibles.

Quel couple de serrage pour les bornes de puissance ?

Le couple de serrage recommandé est compris entre 8,3 Nm et 13 Nm.

Le HA406N est-il adapté pour un usage industriel ?

Oui, il convient aux applications industrielles grâce à son pouvoir de coupure élevé (16 kA) et sa robustesse.

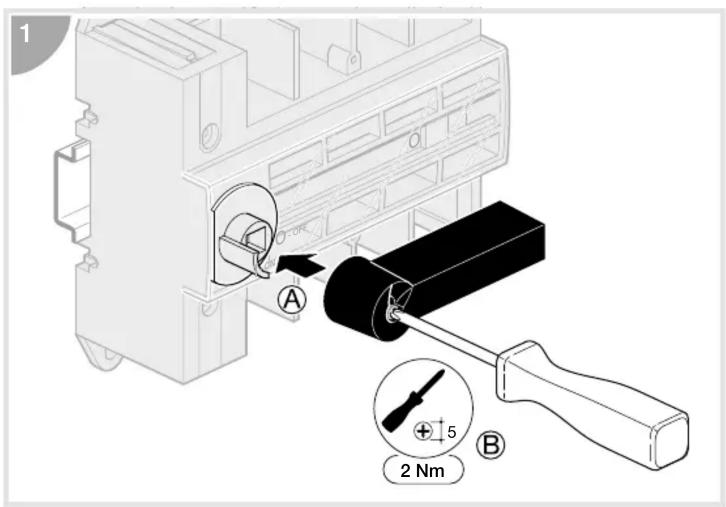

Quels accessoires sont disponibles pour le HA406N ?

Les accessoires incluent une poignée de commande (réf. HZ062), des fusibles et des plaques de verrouillage.

MODE D'EMPLOI HA406N HAGER

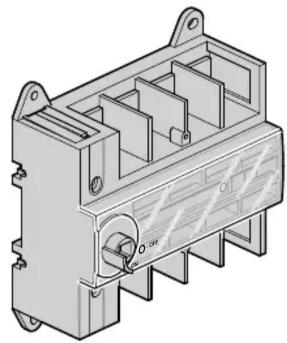

Technical line drawing of an electrical contactor or connector housing (no text or symbols)

FR Interrupteurs à coupure visible
EN Load break switches with visible breaking
DE Lasttrennschalter mit sichtbarer Trennung
IT Interruttori di manovra - sezionatori modulari a comando rotativo
ES Interruptores de corte visible

HA406N/HA307/HA407/HA308/HA408

	HA406N	HA307 HA407	HA308 HA408
I th (40°C) 125A	160A200A
Ui (V) 800
U imp (kV) 8
AC (220/240V)AC23A
AC (380/415V)AC23A
AC (660/690V)AC21A	AC22A AC21A
Icc max (kA) 16
I cw (A) 4000
I ccF (kA) 100 50
gl - gG	125A160A
∅ M	M8
	95 mm ^2
	20 mm

Technical illustration of a mechanical component with internal compartments and mounting holes (no text or symbols)

Technical line drawing of an electrical contactor with a padlock and housing (no text or symbols)

Technical illustration of a mechanical assembly with a component labeled '1a' and an arrow indicating direction (no text or symbols on the diagram itself)

Technical diagram showing a mechanical assembly with two components, one connected to a housing and the other into a bracket (no text or symbols present)

Simple line drawing of a balloon with a loop and tied strings (no text or symbols)

Technical illustration of an electrical enclosure with insulators and a warning symbol (no text or labels)

Technical diagram of an electrical enclosure with warning symbol and mechanical components (no readable text or labels)

Technical illustration of an electrical switchgear assembly with warning symbol and circuit components (no text or labels)
