HZC019 - Coupe-circuits HAGER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hager
Modèle	HZC019
Type de produit	Coupe-circuits (sectionneur)
Fonctions principales	Sectionnement et commutation de charges
Tension nominale	400 V AC
Courant nominal	63 A
Nombre de pôles	3 pôles
Type de montage	Sur rail DIN
Dimensions (H x L x P)	85 x 36 x 70 mm
Poids	0,15 kg
Matériau du boîtier	Thermoplastique isolant
Indice de protection	IP20
Température de fonctionnement	-5 °C à +40 °C
Verrouillage	Compatible kit de verrouillage Ronis EL11AB
Type de commande	Commande rotative à gauche ou à droite
Entretien et nettoyage	Nettoyer avec un chiffon sec, sans solvant
Pièces détachées	Kit de verrouillage disponible en option
Réparabilité	Appareil non réparable par l'utilisateur, remplacer en cas de défaut
Sécurité	Sectionneur de sécurité avec possibilité de cadenassage
Normes	CE, conforme à la norme EN 60947-3

FOIRE AUX QUESTIONS - HZC019 HAGER

Comment installer le coupe-circuits Hager HZC019 ?

Fixez l'appareil sur un rail DIN standard (35 mm). Assurez-vous que le rail est solidaire et que l'appareil s'enclenche correctement. Raccordez les conducteurs en respectant les marquages de tension et de courant.

Quel est le courant nominal du HZC019 ?

Le courant nominal est de 63 A en tension alternative 400 V.

Le HZC019 peut-il être verrouillé ?

Oui, il est compatible avec le kit de verrouillage Ronis EL11AB pour cadenassage, garantissant une sécurité optimale lors des interventions.

Comment utiliser la commande rotative ?

La commande peut être montée à gauche ou à droite selon votre installation. Tournez la poignée en position I pour enclencher, en position O pour déclencher.

Quelle est la tension maximale d'utilisation ?

La tension maximale est de 400 V AC en courant alternatif.

Ce sectionneur est-il adapté pour des charges résistives ?

Oui, il peut sectionner des charges résistives, inductives et motrices dans les limites de courant et de tension spécifiées.

Quel outil est nécessaire pour le raccordement ?

Un tournevis adapté aux vis de bornes (généralement cruciforme ou plat). Serrez les vis au couple recommandé indiqué dans la notice.

Le HZC019 est-il compatible avec les tableaux électriques domestiques ?

Oui, il s'installe sur rail DIN dans les tableaux de répartition, sous réserve de respecter les caractéristiques nominales.

Comment nettoyer le sectionneur ?

Débranchez l'alimentation et nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez jamais de produits chimiques ou abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez le câblage et les connexions. Si le défaut persiste, remplacez l'appareil. Il n'est pas réparable par l'utilisateur.

MODE D'EMPLOI HZC019 HAGER

Kit de verrouillage pour Ronis EL11AB

HZC019

DE

Verriegelung durch

• Switch
• Interrupteur
• Lasttrennschalter

①

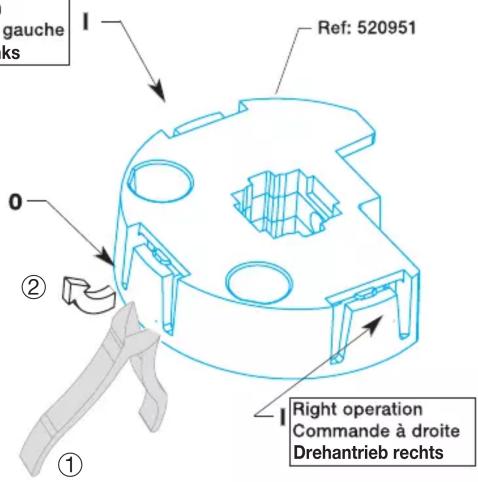

Left operation Commande à gauche Drehantrieb links

• Change over switch
• Commutateur
• Lastumschalter

①
