Type de produit	Interrupteur à coupure visible 4P 400A
Marque	Hager
Modèle	HA966N
Nombre de pôles	4P
Tension assignée d'emploi	380/415 V
Courant assigné nominal	400 A
Tension assignée d'isolement	1000 V
Tension assignée de tenue aux chocs	8000 V
Pouvoir de coupure crête	45 kA
Courant de court-circuit avec fusible gl-gG	50 kA
Courant assigné admissible sous 1 seconde	9 kA
Puissance utile sous 380/415V 50Hz	220 kW
Puissance dissipée totale	38.7 W
Indice de protection	IP00
Cadenassable	Oui
Type de connexion	Plage de raccordement
Commande motorisée intégrée	Non
Fonction inverseur	Non
Directive européenne WEEE	Concerné
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.

FOIRE AUX QUESTIONS - HA966N HAGER

Quelle est la tension d'emploi du HA966N ?

La tension assignée d'emploi est de 380/415 V en triphasé.

Quel est le courant nominal de cet interrupteur ?

Le courant assigné nominal est de 400 A.

Est-ce que le HA966N est cadenassable ?

Oui, il est cadenassable pour garantir la sécurité lors des interventions.

Quelle est la puissance maximale que peut supporter cet appareil ?

La puissance utile sous 380/415V est de 220 kW.

Quel est l'indice de protection du HA966N ?

L'indice de protection est IP00, il nécessite donc une installation dans une armoire ou un coffret.

Comment raccorder les câbles sur cet interrupteur ?

Le raccordement se fait via des plages de raccordement. Serrer correctement et respecter les sections de câble.

Peut-on utiliser une commande motorisée avec ce modèle ?

Non, la commande motorisée n'est pas disponible en option sur ce modèle.

Quels sont les fusibles recommandés pour la protection contre les courts-circuits ?

Des fusibles de type gl-gG sont recommandés, avec un pouvoir de coupure allant jusqu'à 50 kA.

Cet appareil est-il adapté pour une utilisation en inverseur ?

Non, il n'a pas de fonction inverseur. Il s'agit d'un simple interrupteur de coupure.

Comment nettoyer le HA966N ?

Utiliser un chiffon sec pour dépoussiérer. Éviter tout produit liquide ou abrasif.

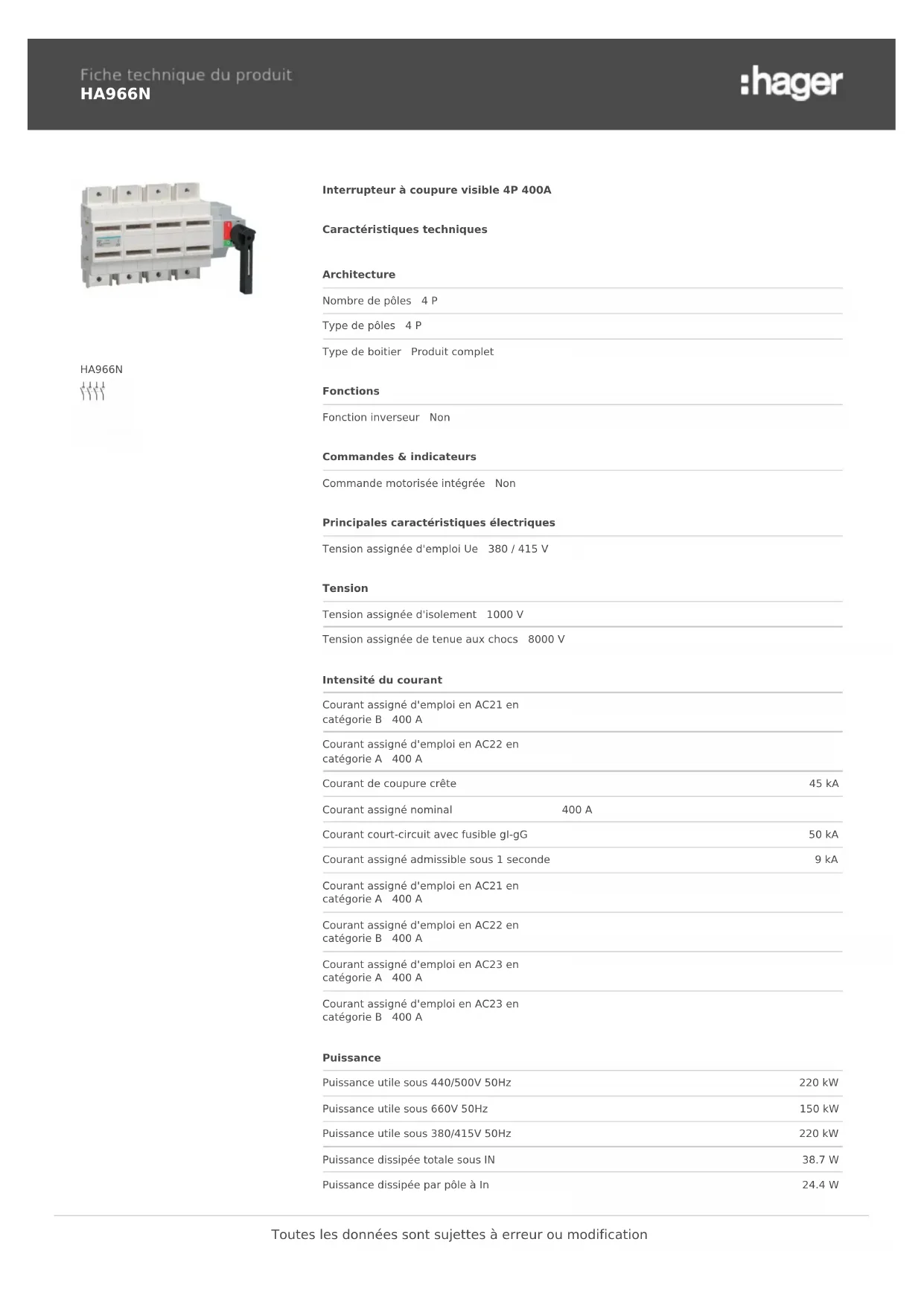

MODE D'EMPLOI HA966N HAGER

Interrupteur à coupure visible 4P 400A

Caractéristiques techniques

Architecture

Nombre de pôles 4 P

Type de pôles 4 P

Type de boitier Produit complet

Fonctions

Fonction inverseur Non

Commandes & indicateurs

Commande motorisée intégrée Non

Principales caractéristiques électriques

Tension assignée d'emploi Ue 380 / 415 V

Tension

Tension assignée d'isolement 1000 V

Tension assignée de tenue aux chocs 8000 V

Intensité du courant

Courant assigné d'emploi en AC21 en catégorie B 400 A

Courant assigné d'emploi en AC22 en catégorie A 400 A

Courant de coupure crête 45 kA

Courant assigné nominal 400 A

Courant court-circuit avec fusible gl-gG 50 kA

Courant assigné admissible sous 1 seconde 9 kA

Courant assigné d'emploi en AC21 en catégorie A 400 A

Courant assigné d'emploi en AC22 en catégorie B 400 A

Courant assigné d'emploi en AC23 en catégorie A 400 A

Courant assigné d'emploi en AC23 en catégorie B 400 A

Puissance

Puissance utile sous 440/500V 50Hz 220 kW

Puissance utile sous 660V 50Hz 150 kW

Puissance utile sous 380/415V 50Hz 220 kW

Puissance dissipée totale sous IN 38.7 W

Puissance dissipée par pôle à In 24.4 W

Puissance d'emploi à 400V en AC1 263 kW

Porte, couvercle

Cadenassable Oui

Connexion

Type de connexion plage de raccordement

Equipement

Nombre contact auxiliaire à ouverture 0

Nombre contact auxiliaire à fermeture 0

Nombre contact auxiliaire inverseur 0

Commande motorisée optionnelle Non

Standards

Directive européenne WEEE concerné

Sécurité

Indice de protection IP

IP00
