HA964N - Coupe-circuits HAGER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hager
Modèle	HA964N
Type de produit	Coupe-circuits / Interrupteur à coupure visible
Nombre de pôles	4 P
Tension assignée d'emploi	380 / 415 V
Tension assignée d'isolement	800 V
Tension assignée de tenue aux chocs	8 kV
Courant assigné nominal	250 A
Courant de coupure crête	30 kA
Courant court-circuit (fusible gl-gG)	50 kA
Courant assigné admissible (1 s)	9 kA
Courant assigné d'emploi (AC21, cat. B)	250 A
Courant assigné d'emploi (AC22, cat. A)	250 A
Courant assigné d'emploi (AC23, cat. A)	200 A
Puissance utile (380/415 V)	110 kW
Puissance dissipée totale (sous In)	76 W
Section de raccordement (câble rigide)	150 mm²
Type de connexion	Plage de raccordement
Cadenassable	Oui
Indice de protection	IP00
Fonction inverseur	Non
Commande motorisée intégrée	Non
Nombre de contacts auxiliaires	0 (ouverture, fermeture, inverseur)
Directive WEEE	Concerné
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon sec. Ne pas utiliser de solvants. Vérifier périodiquement les connexions.
Sécurité	Cadenassable pour maintenance. IP00 : pas de protection contre les corps solides ni liquides.

FOIRE AUX QUESTIONS - HA964N HAGER

Comment installer le coupe-circuit Hager HA964N ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les sections de câble (max 150 mm²) et les tensions nominales (380/415 V). Utilisez le cadenassage pour sécuriser la maintenance.

Quel est le courant nominal du HA964N ?

Le courant assigné nominal est de 250 A.

Peut-on cadenasser cet interrupteur ?

Oui, le HA964N est cadenassable pour garantir la sécurité lors des interventions.

Quelle est la tension maximale supportée ?

La tension assignée d'emploi est de 380/415 V et la tension d'isolement de 800 V.

Comment nettoyer le coupe-circuit ?

Nettoyez l'extérieur avec un chiffon sec. N'utilisez pas de produits abrasifs ou solvants. Vérifiez régulièrement l'état des connexions.

Que faire en cas de déclenchement intempestif ?

Vérifiez d'abord le circuit aval pour un court-circuit ou une surcharge. Si tout est normal, testez le déclencheur ou contactez un professionnel.

Le HA964N est-il compatible avec des fusibles ?

Oui, il supporte un courant de court-circuit avec fusible gl-gG jusqu'à 50 kA.

Quelle puissance maximale peut-il commuter ?

La puissance utile sous 380/415 V est de 110 kW (AC1 : 164 kW).

Quel est l'indice de protection ?

L'indice de protection est IP00, donc aucune protection contre les corps solides ou l'humidité. Installez-le dans une armoire étanche.

Comment lire les caractéristiques électriques de l'appareil ?

Consultez la plaque signalétique pour le courant, la tension et la puissance. Référez-vous à la notice pour les courants assignés selon la catégorie (AC21, AC22, AC23).

MODE D'EMPLOI HA964N HAGER

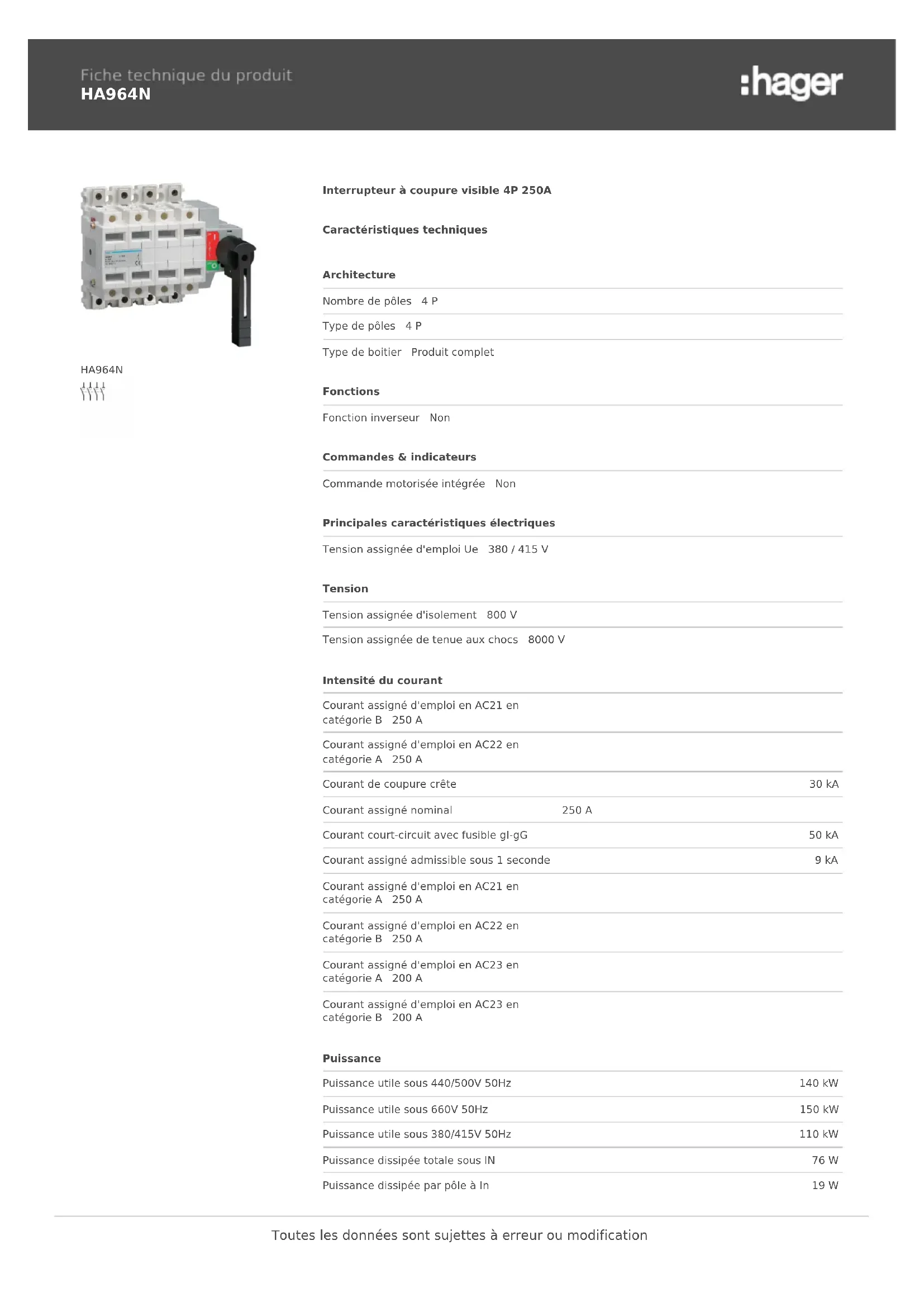

Interrupteur à coupure visible 4P 250A

Caractéristiques techniques

Architecture

Nombre de pôles 4 P

Type de pôles 4 P

Type de boitier Produit complet

Fonctions

Fonction inverseur Non

Commandes & indicateurs

Commande motorisée intégrée Non

Principales caractéristiques électriques

Tension assignée d'emploi Ue 380 / 415 V

Tension

Tension assignée d'isolement 800 V

Tension assignée de tenue aux chocs 8000 V

Intensité du courant

Courant assigné d'emploi en AC21 en catégorie B 250 A

Courant assigné d'emploi en AC22 en catégorie A 250 A

Courant de coupure crête 30 kA

Courant assigné nominal 250 A

Courant court-circuit avec fusible gl-gG 50 kA

Courant assigné admissible sous 1 seconde 9 kA

Courant assigné d'emploi en AC21 en catégorie A 250 A

Courant assigné d'emploi en AC22 en catégorie B 250 A

Courant assigné d'emploi en AC23 en catégorie A 200 A

Courant assigné d'emploi en AC23 en catégorie B 200 A

Puissance

Puissance utile sous 440/500V 50Hz 140 kW

Puissance utile sous 660V 50Hz 150 kW

Puissance utile sous 380/415V 50Hz 110 kW

Puissance dissipée totale sous IN 76 W

Puissance dissipée par pôle à In 19 W

Puissance d'emploi à 400V en AC1 164 kW

Porte, couvercle

Cadenassable Oui

Connexion

Section de raccordement en câble rigide 150 mm²

Type de connexion plage de raccordement

Equipement

Nombre contact auxiliaire à ouverture 0

Nombre contact auxiliaire à fermeture 0

Nombre contact auxiliaire inverseur 0

Commande motorisée optionnelle Non

Standards

Directive européenne WEEE concerné

Sécurité

Indice de protection IP

IP00
