Type de produit	Coupe-circuits (disjoncteur)
Marque	Hager
Modèle	HZ095
Tension nominale	230/400 V AC
Courant nominal	16 A
Pouvoir de coupure	6 kA (conforme EN 60898)
Nombre de pôles	1P + N
Montage	Sur rail DIN (EN 60715)
Dimensions (L x H x P)	18 mm x 85 mm x 75 mm
Poids	0,12 kg
Matériau du boîtier	Plastique auto-extinguible
Indice de protection	IP20
Température de fonctionnement	-25°C à +60°C
Normes	NF EN 60898, VDE 0641
Fonctions principales	Protection contre les surcharges et les courts-circuits
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne jamais ouvrir le boîtier ; intervention par un électricien qualifié
Pièces détachées	Capot cache borne 1PX4 (réf. HA964N)
Réparabilité	Non réparable ; remplacer l'appareil défectueux
Garantie	2 ans

FOIRE AUX QUESTIONS - HZ095 HAGER

Comment installer le coupe-circuits Hager HZ095 ?

Installez le HZ095 sur un rail DIN standard (35 mm). Coupez l'alimentation avant toute intervention. Connectez la phase à la borne L et le neutre à N. Respectez le sens du courant indiqué. Serrez les vis au couple de 2 Nm.

Que faire si le disjoncteur saute fréquemment ?

Un déclenchement répété indique une surcharge ou un court-circuit en aval. Débranchez les appareils sur le circuit et réarmez. Si le problème persiste, vérifiez l'isolement du circuit ou faites appel à un électricien.

Quelle est la différence entre le HZ095 et un autre modèle Hager ?

Le HZ095 est un coupe-circuits unipolaire + neutre de 16 A. D'autres modèles (ex: HZ096) peuvent avoir un calibre ou un nombre de pôles différent. Consultez la fiche technique pour les spécifications exactes.

Peut-on utiliser le HZ095 en extérieur ?

Non, le HZ095 a un indice de protection IP20, il est conçu pour un usage en intérieur dans un tableau électrique sec. Pour l'extérieur, utilisez un coffret étanche adapté.

Comment vérifier le bon fonctionnement du disjoncteur ?

Actionnez le bouton de test (si présent) pour simuler un défaut. Le disjoncteur doit basculer sur la position 'OFF'. Réarmez-le ensuite. Si le test ne fonctionne pas, remplacez l'appareil.

Quel est le pouvoir de coupure du HZ095 ?

Le pouvoir de coupure est de 6 kA conformément à la norme EN 60898. Cela signifie qu'il peut interrompre un courant de court-circuit jusqu'à 6000 A en toute sécurité.

Quels types de câbles utiliser pour le raccordement ?

Utilisez des câbles en cuivre de section 1,5 à 6 mm² pour la phase et le neutre. Dénudez les fils sur 10 mm et insérez-les à fond dans les bornes avant de serrer.

Le HZ095 est-il compatible avec un tableau Hager existant ?

Oui, le HZ095 s'intègre parfaitement dans les tableaux Hager grâce à son format modulaire (1 module de 18 mm) et son rail DIN. Utilisez les capots cache-bornes optionnels (réf. HA964N).

Que signifie le voyant rouge sur le disjoncteur ?

Le voyant rouge indique que le disjoncteur est déclenché (position OFF). En fonctionnement normal, le voyant est vert ou éteint selon le modèle. Consultez la notice pour les codes couleur exacts.

Comment remplacer un HZ095 défectueux ?

Coupez l'alimentation générale. Retirez le capot du tableau, déclipsez le disjoncteur du rail DIN en tirant sur le clip. Débranchez les fils et installez le nouveau disjoncteur. Réarmez et testez.

MODE D'EMPLOI HZ095 HAGER

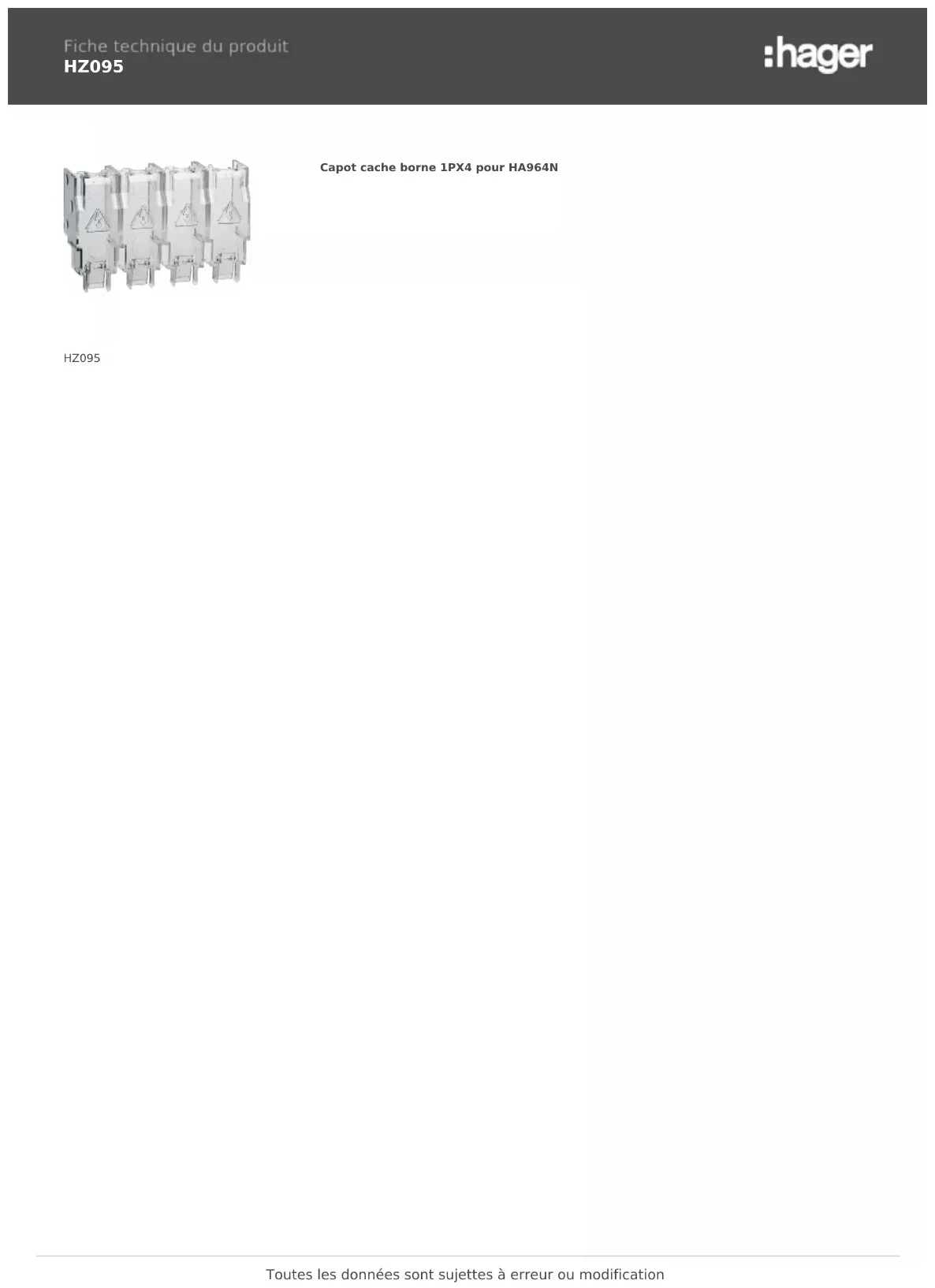

Capot cache borne 1PX4 pour HA964N
