Type de produit	Coupe-circuit (interrupteur à coupure visible)
Marque	Hager
Modèle	HZ092
Tension nominale d'isolement (Ui)	800 V
Tension de tenue aux chocs (Uimp)	8 kV
Courant thermique (Ith à 40°C)	125 A / 160 A / 200 A
Courant assigné d'emploi (AC23A à 220/240 V)	125 A / 160 A / 200 A
Courant assigné d'emploi (AC23A à 380/415 V)	125 A / 160 A / 200 A
Pouvoir de coupure en court-circuit (Icc max)	16 kA
Courant de courte durée admissible (Icw)	4000 A
Courant de fusion (IccF)	100 kA / 50 kA
Type de fusible recommandé	gL/gG 125 A ou 160 A
Section de conducteur maximale	95 mm²
Type de connexion	Bornes à vis M8
Couple de serrage des connexions	Min 8,3 Nm / Max 13 Nm
Dimensions (H x L x P)	Environ 185 x 82,5 x 45 mm
Indice de protection	IP20 (boîtier)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; vérifier périodiquement le serrage des connexions
Consignes de sécurité	Couper l'alimentation avant intervention ; utiliser un cadenas pour verrouiller en position OFF
Pièces détachées	Poignées, cadenas, fusibles, bornes
Réparabilité	Remplacer les fusibles défectueux ; confier les réparations à un professionnel
Application	Protection et sectionnement de circuits électriques en distribution

FOIRE AUX QUESTIONS - HZ092 HAGER

Quelle est la différence entre le modèle HZ092 et les autres de la série ?

Le HZ092 est un coupe-circuit avec coupure visible, conçu pour des courants jusqu'à 200 A. Les autres modèles (HA406N, HA307, etc.) ont des calibres et fonctions différents. Consultez la notice pour les spécifications exactes.

Comment installer le HZ092 sur un rail DIN ?

L'appareil se fixe directement sur un rail DIN à l'aide des clips fournis. Assurez-vous qu'il est bien enclenché avant de connecter les câbles.

Quels types de fusibles utiliser avec ce coupe-circuit ?

Utilisez des fusibles de type gL/gG de calibre 125 A ou 160 A selon le courant nominal. Le diamètre est M8 et la section de conducteur maximale est de 95 mm².

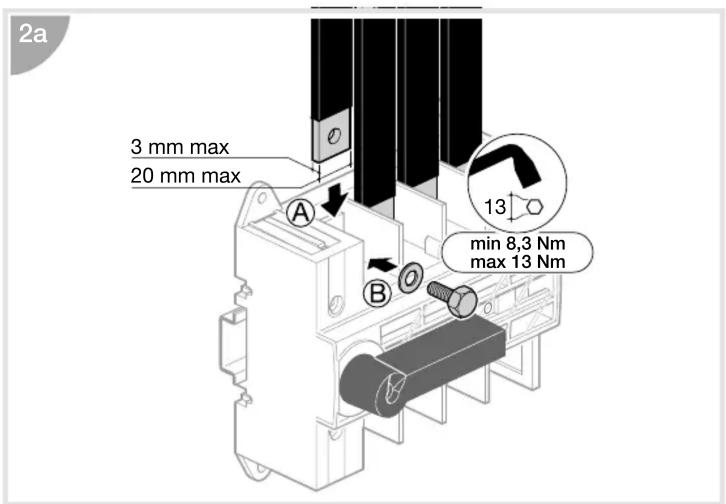

Quel est le couple de serrage pour les connexions ?

Le couple de serrage doit être compris entre 8,3 Nm et 13 Nm. Utilisez une clé dynamométrique pour éviter d'endommager les bornes.

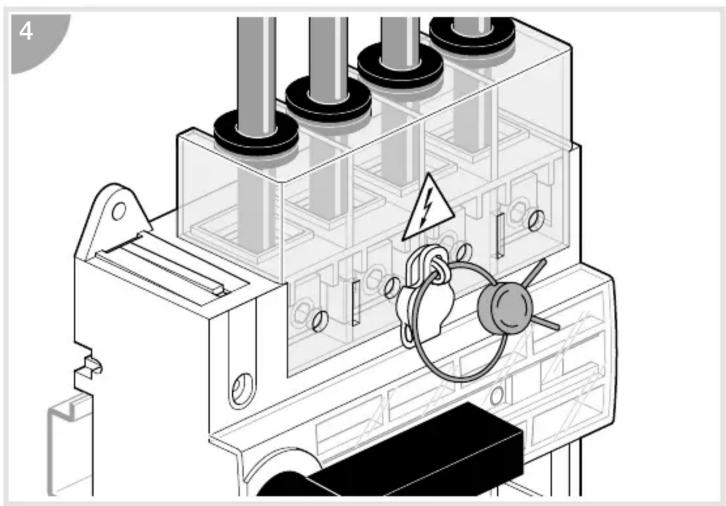

Peut-on verrouiller le HZ092 en position OFF ?

Oui, l'interrupteur peut être cadenassé en position OFF à l'aide d'un cadenas standard (non fourni). Cela garantit la sécurité lors des interventions.

Quelle est la tension maximale supportée par le HZ092 ?

La tension nominale d'isolement (Ui) est de 800 V et la tension de tenue aux chocs (Uimp) est de 8 kV.

Comment tester le bon fonctionnement de l'interrupteur ?

Actionnez la poignée de ON à OFF et vérifiez que la coupure est bien visible (indicateur mécanique). Assurez-vous qu'il n'y a pas de résistance anormale.

Le HZ092 est-il adapté pour une utilisation en extérieur ?

Son indice de protection IP20 le destine à un usage intérieur uniquement. Pour l'extérieur, installez-le dans une armoire étanche.

Quelles sont les dimensions exactes de l'appareil ?

Les dimensions approximatives sont : hauteur 185 mm, largeur 82,5 mm, profondeur 45 mm. Consultez le schéma dans la notice pour les cotes précises.

Où trouver des pièces détachées comme la poignée ou les bornes ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Hager ou sur le site du fabricant. Utilisez les références indiquées dans la notice.

MODE D'EMPLOI HZ092 HAGER

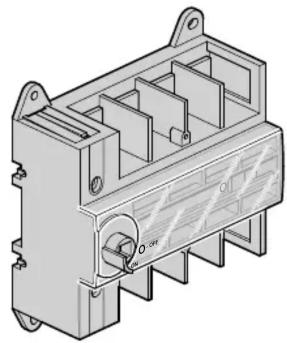

Technical line drawing of an electrical contactor or connector housing (no text or symbols)

FR Interrupteurs à coupure visible
EN Load break switches with visible breaking
DE Lasttrennschalter mit sichtbarer Trennung
IT Interruttori di manovra - sezionatori modulari a comando rotativo
ES Interruptores de corte visible

HA406N/HA307/HA407/HA308/HA408

	HA406N	HA307 HA407	HA308 HA408
I th (40°C) 125A	160A200A
Ui (V) 800
U imp (kV) 8
AC (220/240V)AC23A
AC (380/415V)AC23A
AC (660/690V)AC21A	AC22A AC21A
Icc max (kA) 16
I cw (A) 4000
I ccF (kA) 100 50
gl - gG	125A160A
∅ M	M8
	95 mm ^2

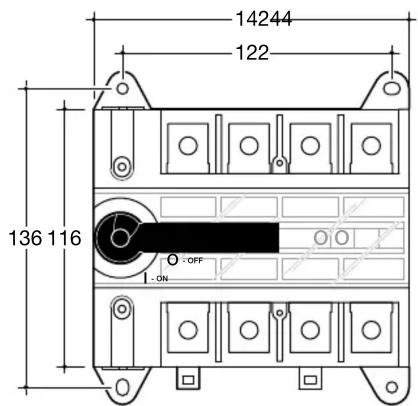

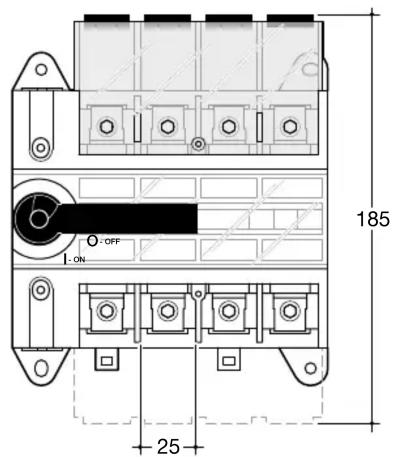

	20 mm

Technical illustration of a mechanical component with internal compartments and mounting holes (no text or symbols)

Technical line drawing of an electrical contactor with a padlock and housing (no text or symbols)

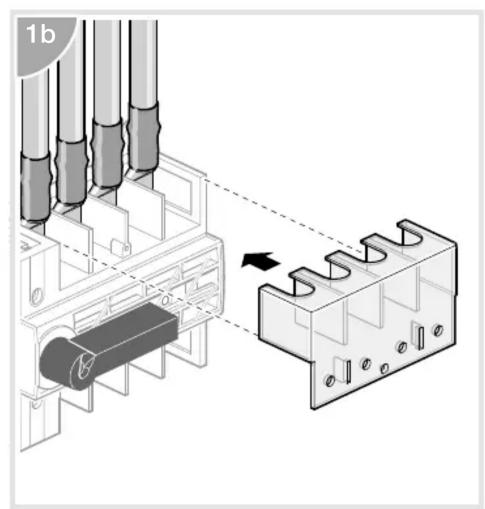

Technical illustration of a mechanical assembly with a component labeled '1a' and an arrow indicating direction (no text or symbols on the diagram itself)

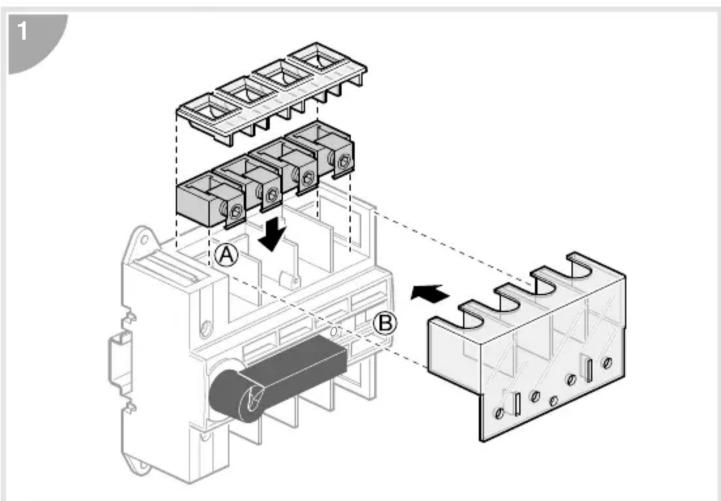

Technical diagram showing a mechanical assembly with two components, one connected to a housing and the other into a bracket (no text or symbols present)

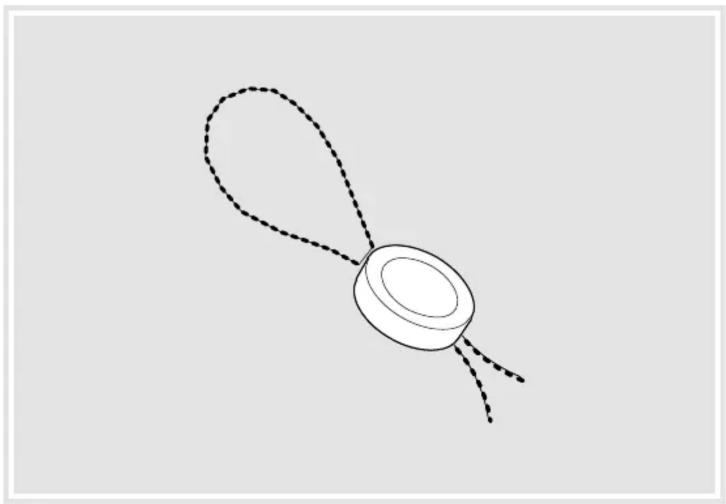

Simple line drawing of a balloon with a loop and tied strings (no text or symbols)

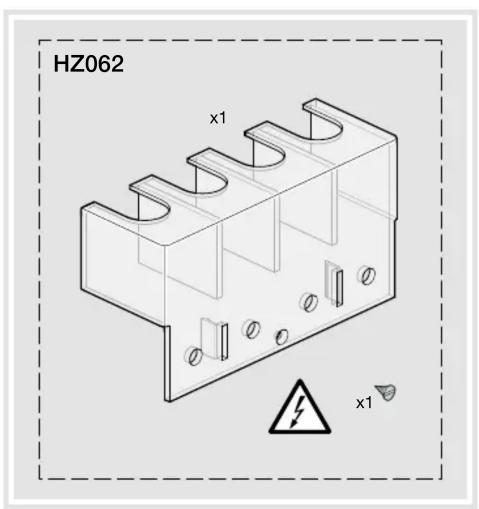

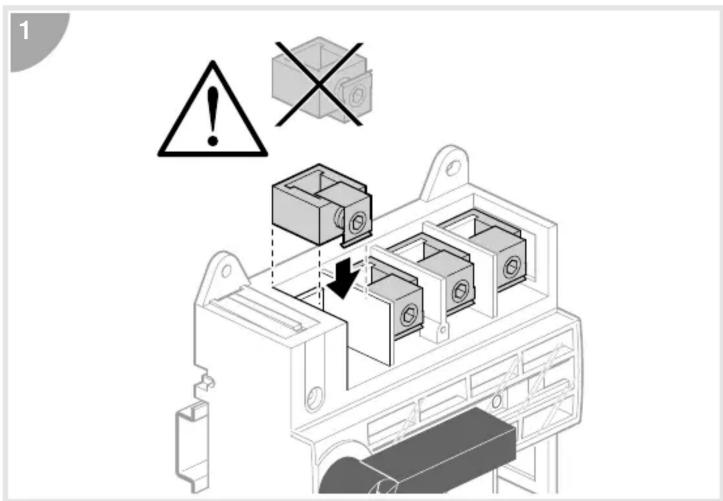

Technical illustration of an electrical enclosure with insulators and a warning symbol (no text or labels)

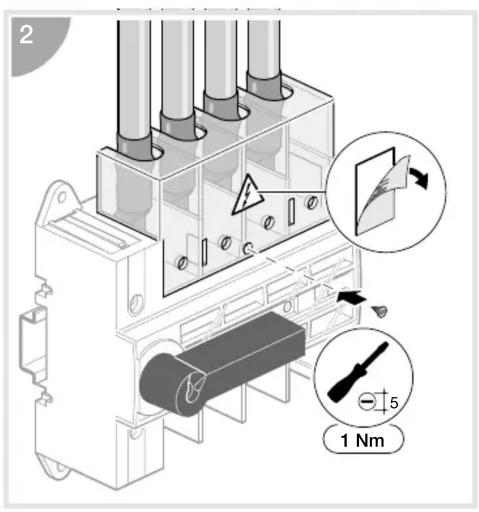

Technical diagram of an electrical enclosure with warning symbol and mechanical components (no readable text or labels)

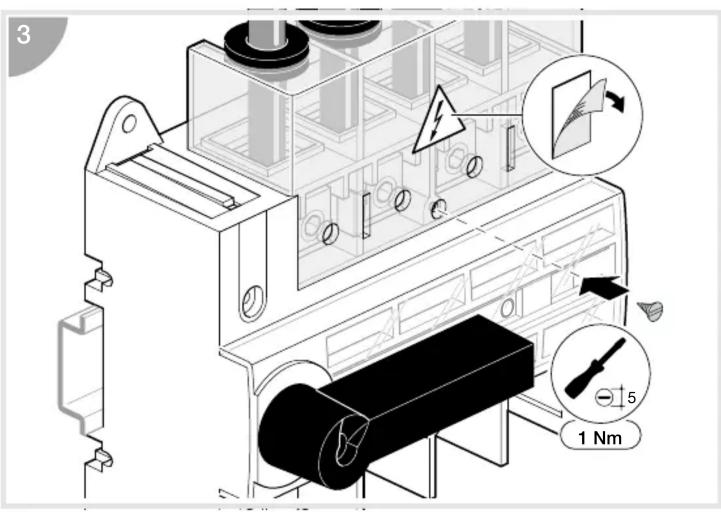

Technical illustration of an electrical switchgear assembly with warning symbol and circuit components (no text or labels)
