TJA510 - Automatisme électrique HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Passerelle pour interphonie (Access Gate)
Marque	Hager
Modèle	TJA510
Catégorie	Automatisme électrique (interphonie connectée)
Dimensions (L x H x P)	106 x 90 x 67 mm (6TE)
Alimentation	24 V DC via alimentation TBTS (TGA200) ou PoE classe 3 (13 W)
Consommation typique	35 mA (repos 12 mA) sur bus 2 fils ; 760 mA max sur alim. auxiliaire
Dissipation maximale	10 W (sans USB), 15 W (avec 2 USB max)
Interfaces réseau	2 ports Ethernet 100/1000 Base T (commutés)
Raccordement bus 2 fils	0,2 mm² - 1,5 mm²
Température de fonctionnement	-5 °C à +45 °C
Température de stockage	-20 °C à +70 °C
Indice de protection boîtier	IP20 (sous plastron IP30)
Résistance aux chocs	IK04
Degré de pollution	2
Tension de choc	4 kV
Fonctions principales	Liaison bus 2 fils (i2bus) et IP, mémoire d'image/vidéo, accès distant, configuration via hager Pilot, utilisation via elcom access
Applications mobiles	hager Pilot (configuration) et elcom access (utilisation) pour iOS et Android
Compatibilité OS mobile	iOS 9+ (Pilot), iOS 10.2+ (access) ; Android 4.4+ (Pilot), Android 5+ (access)
Nombre de ports USB	2 (USB 2.0)
Mode d'installation	Rail DIN (EN50022)
Altitude de fonctionnement	< 2000 m
Sécurité	Protection par mot de passe, profils utilisateurs (admin, installateur, référent, restreint), accès distant sécurisé (HTTPS)
Garantie et réparabilité	Se référer aux conditions Hager ; pièces détachées non spécifiées dans la notice

FOIRE AUX QUESTIONS - TJA510 HAGER

Comment réinitialiser la passerelle TJA510 aux paramètres d'usine ?

Pour réinitialiser, maintenez le bouton de réinitialisation (si présent) ou utilisez l'interface de configuration. En usine, les identifiants sont admin / 1234 et le mode réseau est DHCP avec adresse de repli 192.168.0.253/24.

Quels sont les identifiants par défaut pour se connecter à la passerelle ?

Les identifiants d'usine sont : identifiant admin et mot de passe 1234. Ces identifiants ne sont valides que pendant la phase d'installation et de passation.

Comment connecter mon smartphone à la passerelle pour la première fois ?

Assurez-vous que votre smartphone est connecté au même réseau WiFi que la passerelle. Lancez l'application elcom access, sélectionnez le serveur TJA510 dans la liste, puis connectez-vous avec vos identifiants (admin/1234 par défaut). Suivez les étapes d'association.

Que faire si la passerelle ne détecte pas de serveur DHCP ?

Si aucun DHCP n'est trouvé après 40 secondes, la passerelle utilise l'adresse de repli 192.168.0.253 avec masque 255.255.255.0. Vous pouvez alors vous connecter directement via cette adresse IP fixe.

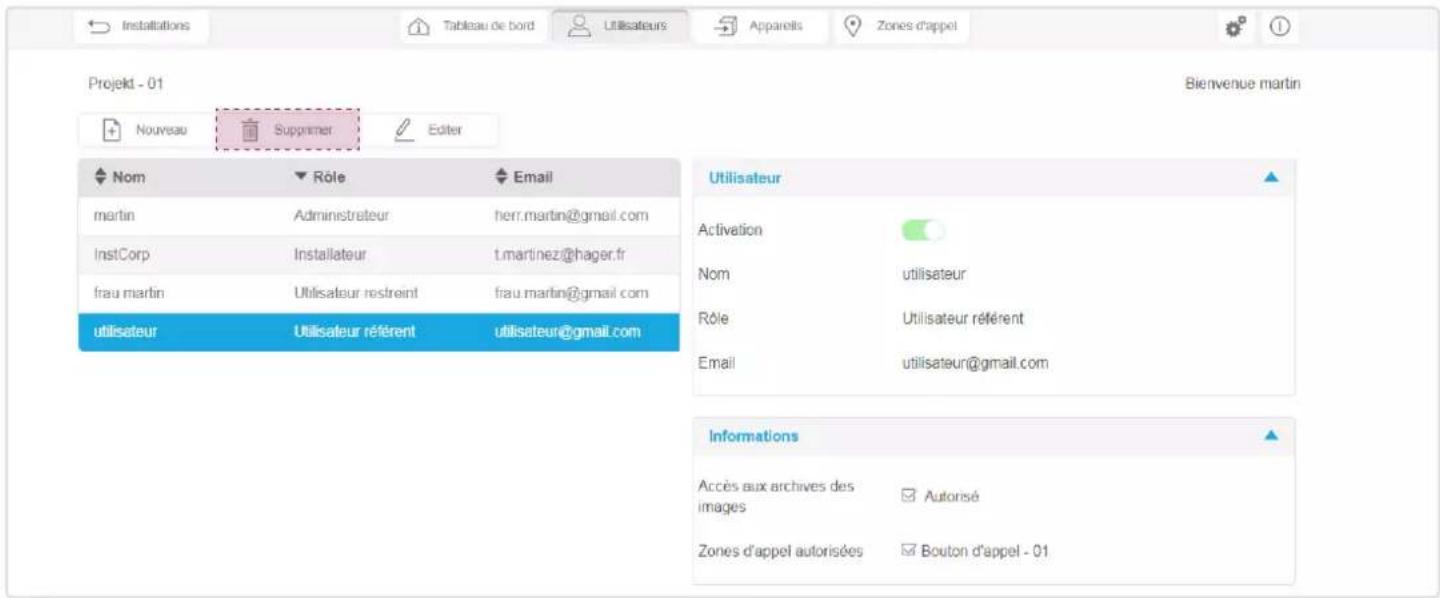

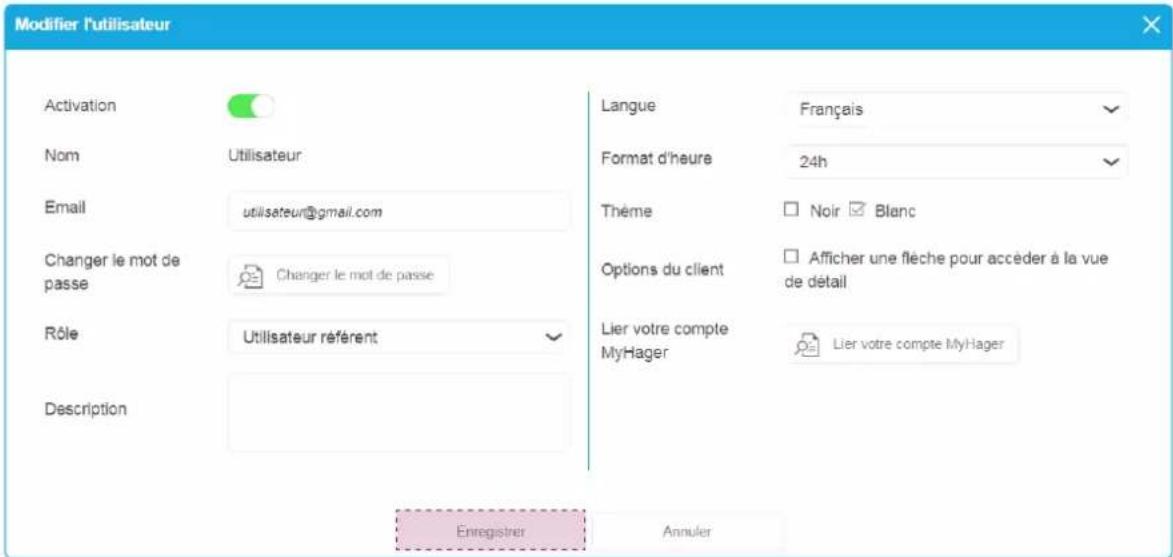

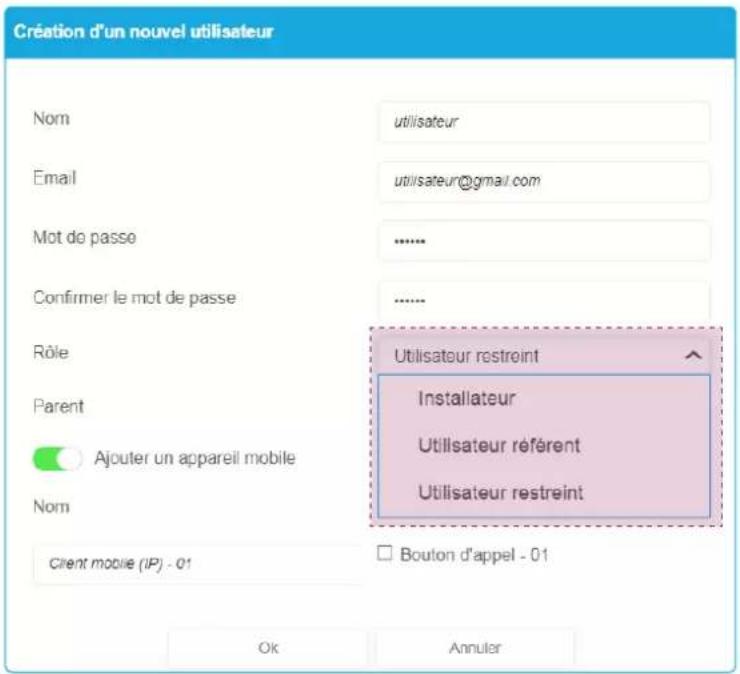

Comment créer un nouvel utilisateur restreint ?

Connectez-vous en tant qu'administrateur dans l'interface de configuration. Allez dans l'onglet Utilisateurs, cliquez sur Nouveau, choisissez le rôle Utilisateur restreint, définissez un parent (admin ou référent), et renseignez les informations demandées.

Est-il possible d'utiliser la passerelle sans connexion Internet ?

Oui, la configuration locale et l'utilisation sur le réseau local (LAN) sont possibles sans Internet. Cependant, l'accès distant et certaines fonctionnalités comme les mises à jour nécessitent une connexion Internet.

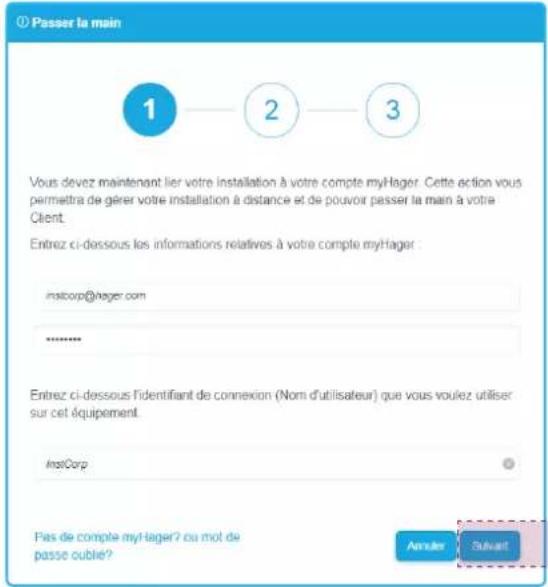

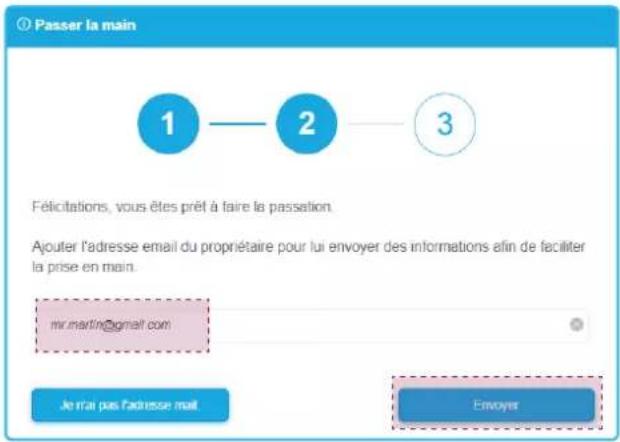

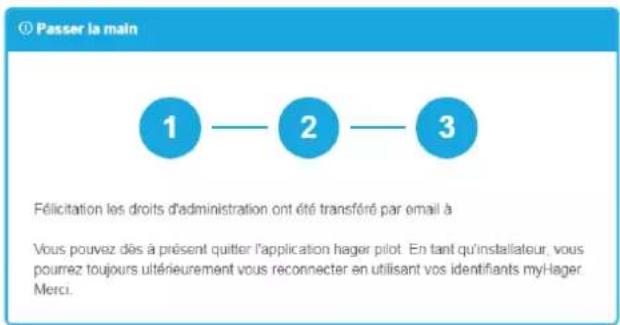

Comment transférer les droits d'administrateur au propriétaire ?

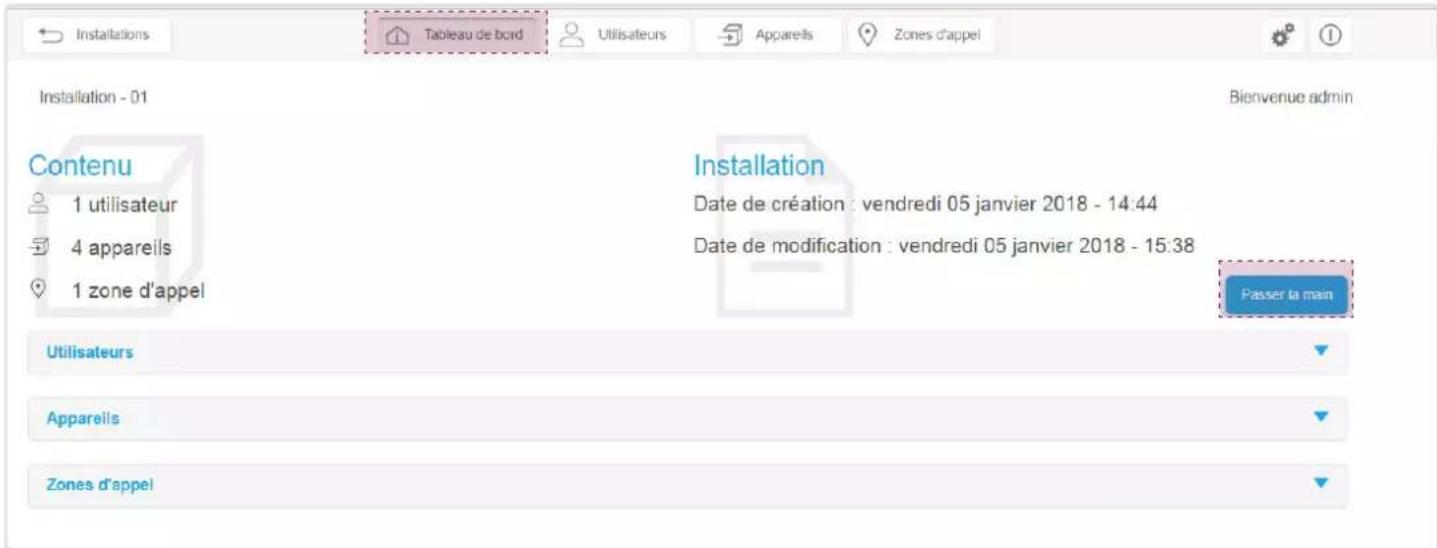

Dans le Tableau de bord, cliquez sur Passer la main. Liez votre compte myHager, puis saisissez l'adresse email du propriétaire pour lui envoyer les instructions. Une fois finalisé, le compte admin par défaut est désactivé.

Quelle est la signification des LED sur la face avant du TJA510 ?

Les LED indiquent l'état : Power (vert fixe = démarré, rouge fixe = erreur logicielle), Ethernet 1/2 (vert fixe = réseau OK, rouge = conflit IP), Accès distant (vert fixe = connexion distante opérationnelle). Consultez le tableau des LED dans la notice.

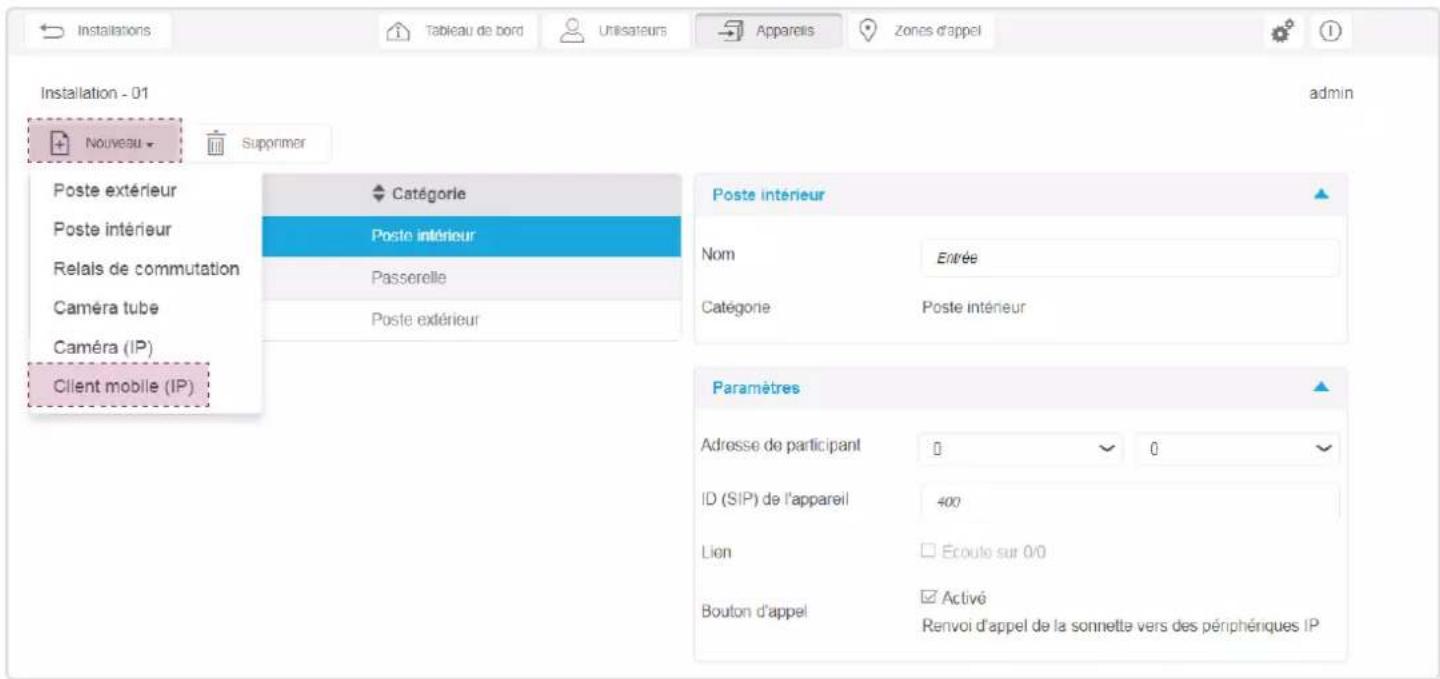

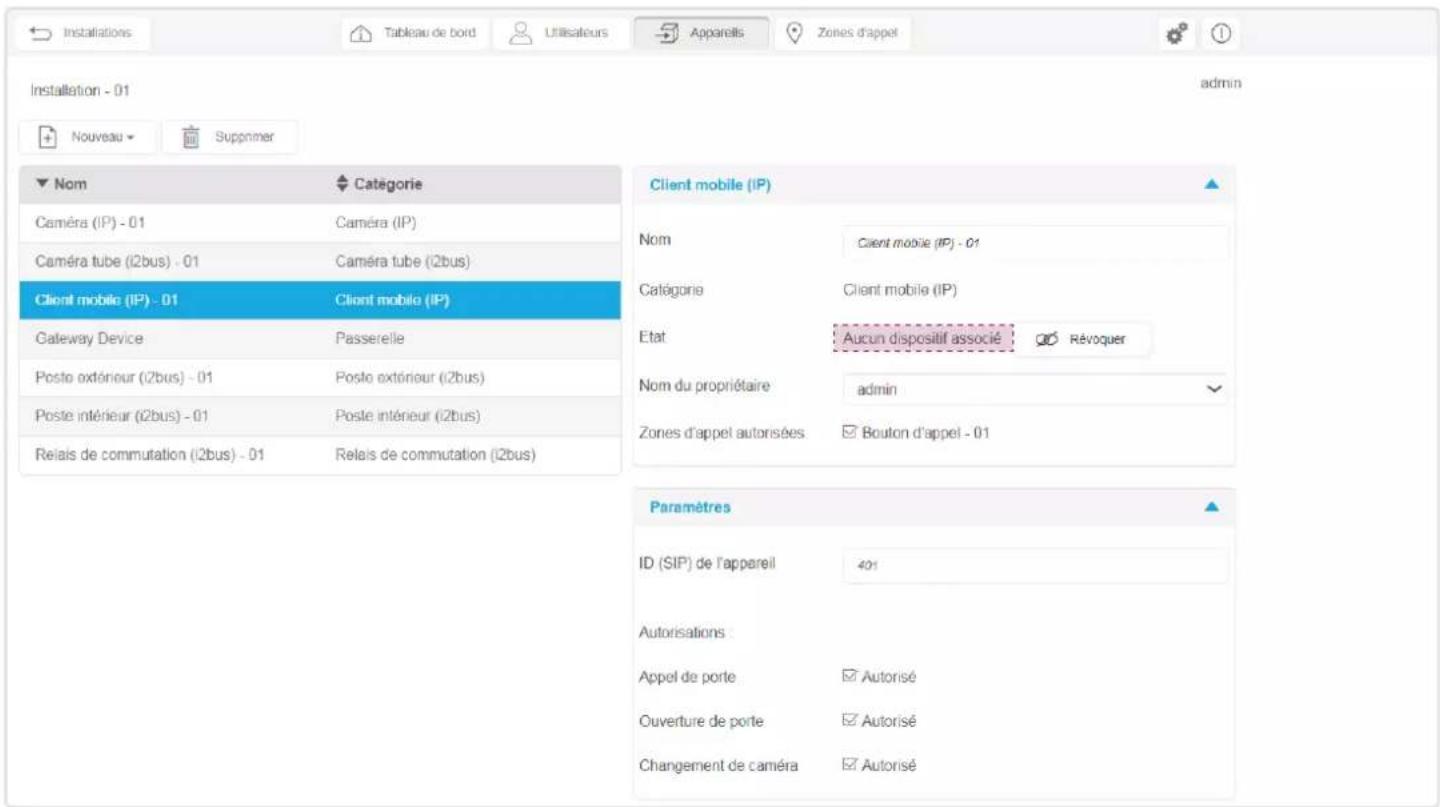

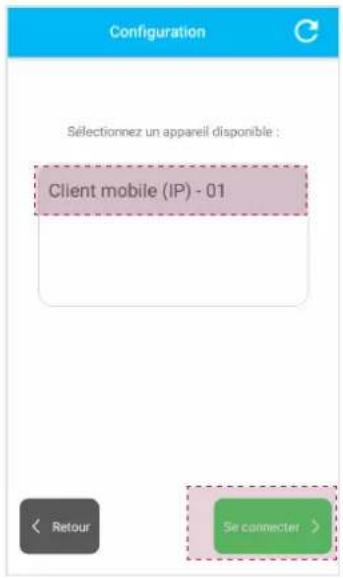

Comment associer un terminal mobile (smartphone/tablette) à la passerelle ?

Depuis l'application elcom access (sur le même réseau WiFi), sélectionnez le serveur TJA510, connectez-vous avec vos identifiants, puis choisissez l'appareil mobile préalablement créé dans l'interface de configuration (onglet Appareils > Client mobile (IP)). Suivez les invites.

Puis-je connecter plusieurs postes intérieurs i2bus à une seule passerelle ?

Oui, vous pouvez déclarer plusieurs postes intérieurs (i2bus) via l'onglet Appareils. Chaque poste doit avoir une adresse i2bus unique (groupe/adresse). La passerelle gère jusqu'à 256 appareils sur le bus.

MODE D'EMPLOI TJA510 HAGER

1. Introduction......2
2. Présentation....3

2.1. Vue générale....3
2.2. La passerelle....4
2.3. Fonctionnement auto/PC 4

1. Guide installation rapide .... 5

3.1. Description de l'installation .... 5
3.2. présentation des Apps .... 5
3.3. Installation matérielle....6
3.4. Mise en œuvre logicielle 6
3.5. Configuration de la passerelle 8
3.6. Tests 13
3.7. Procédure de passation 15
3.8. Finalisation de la passation par le propriétaire.... 17
3.9. Utilisation du système 21

1. Guide détaillé de configuration du TJA510.... 23

4.1. Login sur le serveur 23
4.2. Les installations.... 23
4.3. Le tableau de bord 31
4.4. Les utilisateurs.... 32
4.5. Les appareils 39
4.6. Les zones d'appel 56
4.7. Fonctions annexes / Menu de réglage 59
4.8. Caractéristiques techniques....64

1. Introduction

La présente documentation est destinée à familiariser l'installateur de la passerelle avec l'interface de configuration de cette dernière. Ce document décrit les étapes permettant à l'installateur de mener à bien cette configuration. Pour cela, les conditions suivantes sont généralement requises :

• l'installation matérielle doit être réalisée,
• la passerelle doit être connectée à Internet via un routeur ayant la fonction serveur DHCP activée,
• l'installateur doit être équipé d'un terminal mobile (smartphone, tablette tactile, PC) connecté sur le même réseau que la passerelle,
• l'installateur doit posséder un compte professionnel sur le portail myHager.

Nous recommandons fortement à l'installateur d'être équipé de son propre routeur DHCP (Wifi+ 3G/4G) afin d'utiliser une configuration connue et maîtrisée lors de l'installation, de la configuration et des tests sur site.

2. Présentation

La passerelle TJA510 est un équipement permettant de créer un lien entre un environnement IP et les systèmes bus 2 fils Elcom/Hager. Elle implique l'utilisation d'eux applications sur smartphone ou tablette, la première étant l'application de configuration hager Pilot et la seconde étant l'application pour l'utilisateur final elcom access.

Elle apporte de nouvelles fonctionnalités importantes, telles que la mémoire d'image, ou la possibilité d'utiliser et d'accéder à distance à son installation d'interphonie, le tout de manière proactive.

Pour configurer une installation, vous devez :

• déclarer et identifier les produits présents dans l'installation (platine extérieure, intérieure, caméra, mobile...),
• réaliser les tests de l'installation afin de valider son bon fonctionnement en local et à distance,
• enregistrer la passerelle sur le portail myHager, et transmettre les droits d'administrateur au client grâce à la procédure de passation.

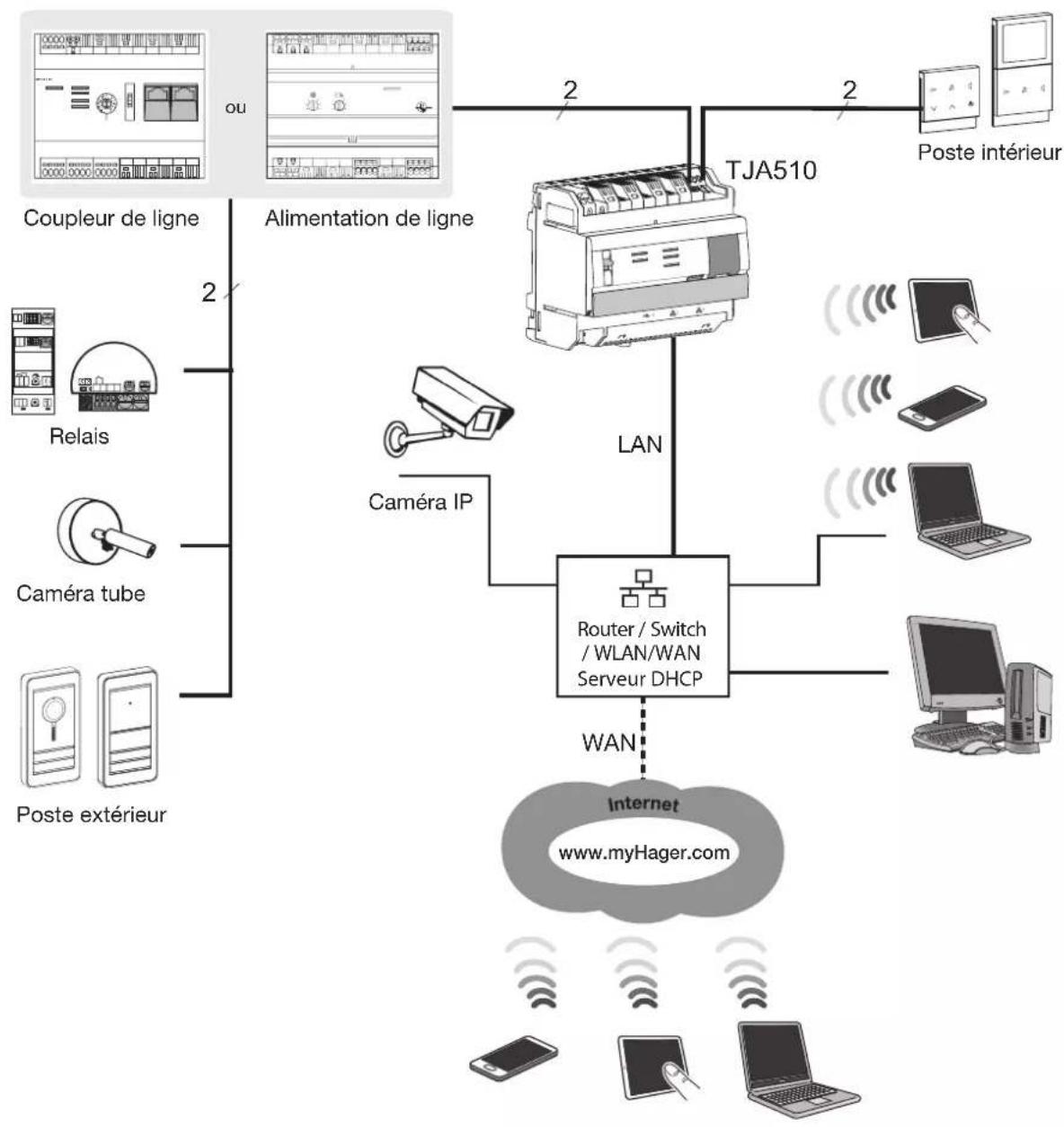

2.1. Vue générale

La passerelle TJA510 est une unité centrale disposant du programme permettant la configuration de l'installation. Elle dispose d'une connexion bus 2 fils et d'une connexion IP via 2 ports Ethernet. Une connexion KNX est physiquement présente mais est réservée pour un usage futur.

Un routeur wifi permet la liaison entre la passerelle et les interfaces utilisateurs (PC, tablettes tactiles, smartphones etc.). Le schéma suivant décrit l'architecture matérielle d'une installation classique.

Bus 2 fils

Le système est basé sur deux réseaux différents :

• le bus i2bus sur lequel tous les appareils classiques d'interphonie (platine extérieure, intérieure, caméra, etc.) sont installés,
• le réseau IP où tous les clients IP sont connectés (LAN/WAN) : PC, tablettes tactiles, smartphones, etc.

2.2. La passerelle

La passerelle TJA510 se connecte :

• au bus 2 fils pour l'entrée vidéo (côté platine extérieure) au travers du connecteur ⑩,
• au bus 2 fils pour la sortie vidéo (côté poste intérieure) au travers du connecteur ⑪,
• au réseau IP local au travers de l'un des deux ports Ethernet ⑮ ou ⑯.

Le produit possède son propre logiciel de configuration, accessible via l'application hager Pilot, ou via un navigateur standard.

24 V + ① 24 V 3.6 A TJA510 ② on-line on-line ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ Power 2DV Bus X.X Cain Max shager ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ Bus KNX PoE LAN P oE

Indicateurs d'état de fonctionnement

Fonction LED	Réf. LED	Statut	Description
Power	3	Éteint	Produit non alimenté
		Clignote en vert	Phase de démarrage du produit
		S'allume en vert	Produit démarré
		Clignote en rouge	Produit alimenté par la réserve de marche (10 s. max.)
		S'allume en rouge	Erreur de chargement du logiciel
Ethernet 1 et 2	5 et 6	Éteint	Pas de réseau (ou fonctionnement sur réserve de marche (10 s. max.))
		Clignote en vert	Pas de serveur DHCP détecté, fonctionnement sur adresse IP de repli
		S'allume en vert	Réseau détecté et adresse IP affectée
		S'allume en rouge	Conflit d'adresse IP
		Clignote en rouge	Attente d'attribution d'adresse IP
Accès distant	7	Éteint	Pas de connexion distante (désactivation via logiciel)
		Clignote en vert	Tentative de mise à disposition de la connexion à distance
		S'allume en vert	Connexion distante opérationnelle
		S'allume en rouge	Erreur dans la mise à disposition de la connexion à distance

Pour connaître le détail des autres composantes de la passerelle, consulter la notice d'installation fournie avec la passerelle.

2.3. Fonctionnement auto/PC

Les 2 ports Ethernet peuvent être utilisés indifféremment pour raccorder la passerelle au réseau local. Ces 2 ports sont commutés et reliés à une même interface logique sur le TJA510 (switch).

Commutateurs		Comportement de l'interface réseau
2	12	Interface réseau (ports Ethernet 15 et 16)	Statut de la connexion internet	Statut bus 2 fils
on-line	Auto	Il s'agit du mode de fonctionnement normal du TJA510 lorsqu'il est raccordé sur un routeur externe (box ISP).L'interface est configurable en client DHCP ou en adresse IP fixe.En client DHCP (mode par défaut en sortie d'usine), le TJA510 attend une adresse IP en provenance d'un serveur DHCP connecté au réseau (le routeur). Si au bout de 40 secondes, aucune adresse n'a été attribuée, le TJA510 prend automatiquement l'adresse de repli : 192.168.0.253 / 255.255.255.0.En adresse IP fixe, le TJA510 prend immédiatement en compte les paramètres définis dans l'onglet "Configuration - Réseau" du menu de réglage du configurateur :- adresse IP de l'interface- masque de sous-réseau- adresse de la passerelle par défautATTENTION : en adresse IP fixe, le module ne bascule pas automatiquement sur l'adresse de repli en cas de conflit d'adresse IP sur le réseau (autre équipement utilisant déjà l'adresse IP définie).	actif
	PC	A utiliser lorsqu'un PC est directement connecté sur le TJA510. Ce mode active le serveur DHCP intégré au module. Les 2 ports sont interchangeables et configurés avec les paramètres suivants :• adresse IP de l'interface : 192.168.0.253• masque de sous-réseau : 255.255.255.0• adresse de la passerelle par défaut : 192.168.0.1• plage d'adresses IP attribuables par le serveur DHCP du TJA510 : 192.168.0.10 à 192.168.0.50
off-line	Auto / PC	Ce mode est un mode de repli dans lequel l'interface du TJA510 est configuré en mode client DHCP.Si aucune adresse IP n'est attribuée par un serveur DHCP au bout de 40 secondes d'attente, le TJA510 prend automatiquement l'adresse de repli 192.168.0.253 / 255.255.255.0.	inactif

3. Guide d'installation rapide (cas usuel)

Cette partie décrit pas à pas la configuration d'un système usuel pour équiper une villa. Chaque menu vu dans cette partie sera plus amplement décrit dans les chapitres suivants.

Si vous êtes installateur, consulter les chapitres 3.1. à 3.7. Si vous êtes propriétaire, consulter les chapitres 3.1. à 3.4. ainsi que les chapitres de 3.8. à 3.10.

3.1. Description de l'installation

Une installation usuelle pour une villa est composée :

• d'un PC portable ou d'un terminal mobile pour que l'installateur puisse réaliser la configuration du système, équipé de l'application hager Pilot,
• d'un terminal mobile appelé ici "Mobile" équipé de l'application elcom access pour réaliser les tests (dans notre exemple, iPhone ou téléphone Android),
• d'une platine de rue appelée ici "Portal" sur laquelle un seul bouton d'appel "Maison" est utilisé et dont l'adresse i2bus est "0,0",
• d'une platine intérieure appelée ici "Entrée" dont l'adresse i2bus est "0,0".

3.2. Présentation des applications

3.2.1. Configuration

L'intégration de la passerelle entre un environnement IP et un système d'interphone de porte bifilaires se fait au travers de l'application hager Pilot, véritable centrale de configuration de l'intelligence embarquée dans la passerelle et dans l'infrastructure cloud hager nécessaire au bon fonctionnement du système.

Compatibilité du navigateur

La version doit être égale ou supérieure à :

• Internet Explorer 11,
• Google Chrome 32,
• Mozilla Firefox 27,
• Safari 7.0.2,
• Microsoft Edge 20.X.

Compatibilité OS mobile

La version doit être égale ou supérieure à :

• iOS 9
• Android 4.4

3.2.2. Utilisation

La passerelle permet à des utilisateurs d'établir un lien avec le système d'interphone traditionnel depuis le réseau local (LAN) et depuis Internet, via l'application elcom access. Elle adapte les données, dans les deux sens, et permet de faire interagir un large ensemble de dispositifs connectés (smartphones, écrans tactiles, caméras IP) avec les installations basées sur le bus i2bus (platines de rue, postes intérieurs, caméras i2bus, relais, etc.).

Compatibilité OS mobile

La version doit être égale ou supérieure à :

• iOS 10.2
• Android 5

3.3. Installation matérielle

La passerelle n'a jamais été configurée ou a été réinitialisée en configuration usine.

Afin de pouvoir configurer une installation d'interphone i2bus avec un environnement IP, l'installateur doit :

1

Connector le serveur TJA510 au routeur Wifi avec le câble LAN.

TJA510 15 16 RJ45

Routeur (LAN / WLAN)

RJ45

2

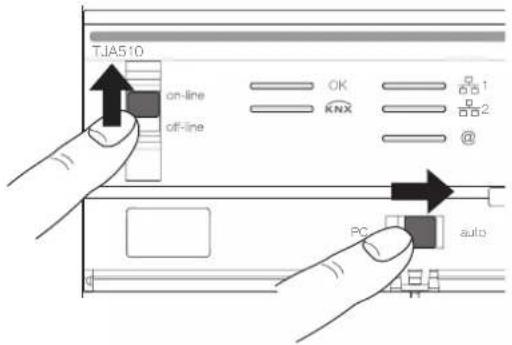

Sur le TJA510, placer le commutateur ② en position on-line et le commutateur ⑫ en position auto.

Activer le Wifi du terminal mobile (PC, tablette tactile, smartphone...) et l'inscrire au réseau Wifi du routeur.

Pour des questions pratiques et par souci d'efficacité, nous recommandons fortement à l'installateur d'être équipé de son propre routeur DHCP (Wifi + 3G/4G) afin de réaliser la configuration et les essais du système en local (via le wifi) ou par internet (via la 3G/4G), Le propriétaire utilisera pour sa part, en situation de fonctionnement normal, le routeur d'accès de son opérateur internet (box ISP).

3.4. Mise en œuvre logicielle

3.4.1. Installation de l'application hager Pilot

- Sur terminal mobile :

1. Rechercher et télécharger l'application hager Pilot en vous rendant sur l'Appstore ou le Google Play Store.
2. Installer l'application hager Pilot, une icône apparaît sur l'écran.

Pilot

3.4.2. Lancement de l'application hager Pilot

Connector localement l'équipement mobile au réseau sur lequel est raccordé la passerelle.

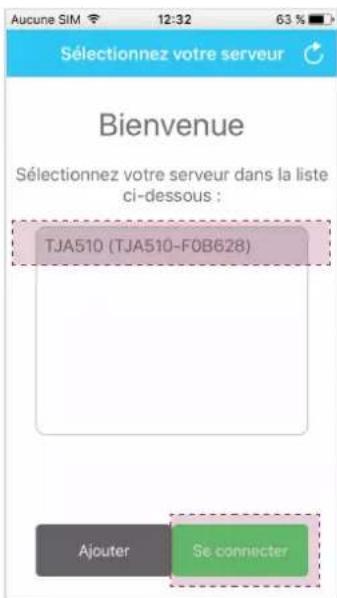

1 Lancer l'application hager Pilot, une fenêtre de sélection des serveurs s'affiche. Sélectionner le serveur TJA510-XXXXX.

Sélectionner un serveur TJA510-F0B593 192.168.1.54

2 Vous êtes connectés sur le serveur (voir chapitre "Login sur la passerelle").

ACCESS GATE TJA510 Connexion Entrez vos identifiants pour vous connecter au serveur :

3.4.3. Accès au configurateur sans utiliser hager Pilot

Dans certaines circonstances, il est nécessaire d'accéder directement au configurateur sans utiliser l'application hager Pilot.

- Avec le navigateur web

Ce mode de connexion implique de connaître l'adresse IP de la passerelle : c'est l'adresse donnée par le serveur DHCP local si le commutateur ⑫ est sur "auto". Si le commutateur ⑫ est sur "PC", lancer le navigateur web et saisir l'adresse IP de la passerelle par défaut : 192.168.0.253).

- Avec l'explorateur de fichiers

La passerelle TJA510 supporte la fonction UPnP. Les appareils UPnP s'affichent sous Windows dans la rubrique Réseau. Un double clic sur l'icône TJA510 ouvre l'interface de configuration dans le navigateur web.

Résseau Organiser Centre Réseau et partage Ajouter une imprimante Ajouter un périphérique sans fil Favoris Bureau Emplacements récents Téléchargements Réseau Bibliothèques Documents Images Musique Vidéos Autres périphériques (1) TJAS10 (RTD610X-F0A649) Infrastructure réseau (1) Freebox Server Ordinateur (3) Périphériques médias (2)

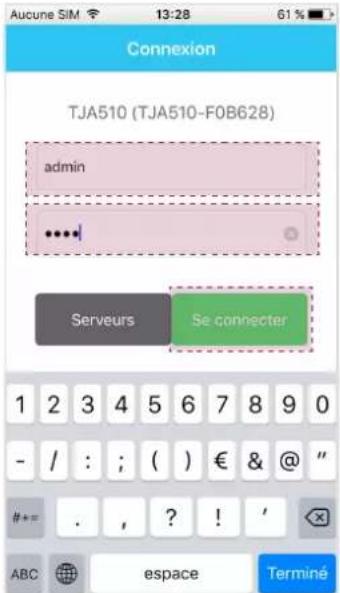

3.4.4. Login sur la passerelle

A cette étape de l'installation, vous pouvez vous connecter uniquement avec le profil administrateur car seul ce compte est actif. Les données d'accès d'usine sont :

• Identifiant : admin
  • Mot de passe : 1234
  • Cliquer sur Connexion

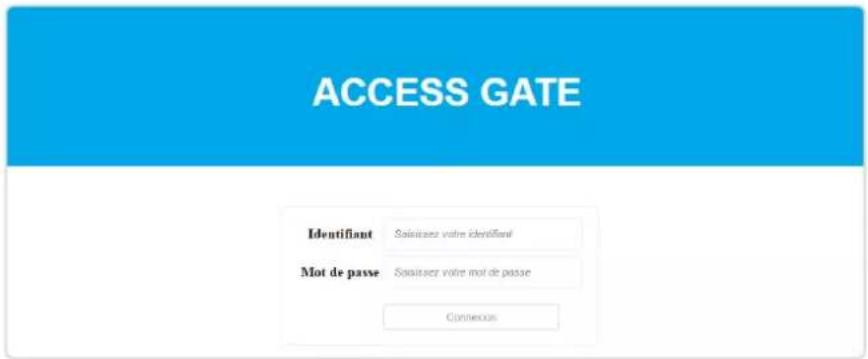

ACCESS GATE Connexion Entrez vos identifiants pour vous connectes au serveur Saissez votre identifiant Saissez votre mot de passe Rester connecté Connexion

Les données d'accès d'usine sont actives uniquement pendant la phase d'installation et de passation.

3.5. Configuration de la passerelle

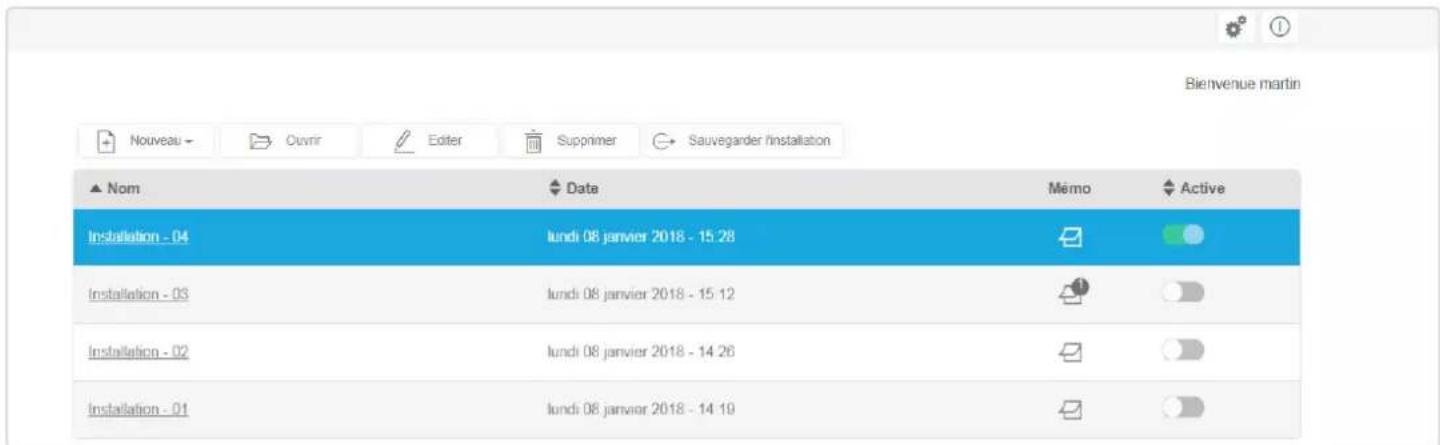

La page Créer une nouvelle installation s'affiche automatiquement et permet de démarrer l'installation.

3.5.1. Créer une installation

Après l'ouverture de la fenêtre Créer une nouvelle installation, vous devez :

- Cliquer sur Créer pour finaliser la création.

Créer une nouvelle installation Installation Nom Installation - 01 Numéro de contrat Pays France Description Crés Annuler

La fenêtre Tableau de bord s'affiche et permet de visualiser le contenu de l'installation appelée Installation-01.

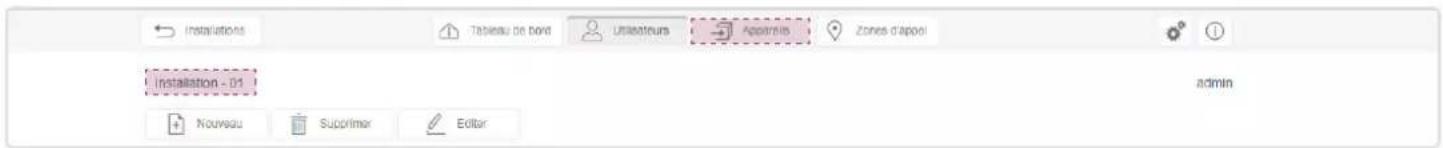

- Cliquer sur le bouton Appareils pour créer les équipements de votre installation.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Bienvenue admin Contenu 1 utilisateur 1 appareil 0 zone d'appel Installation Date de création : lundi 08 janvier 2018 - 11:44 Date de modification : lundi 08 janvier 2018 - 11:44 Passer la main Utilisateurs Appareils Zones d'appel

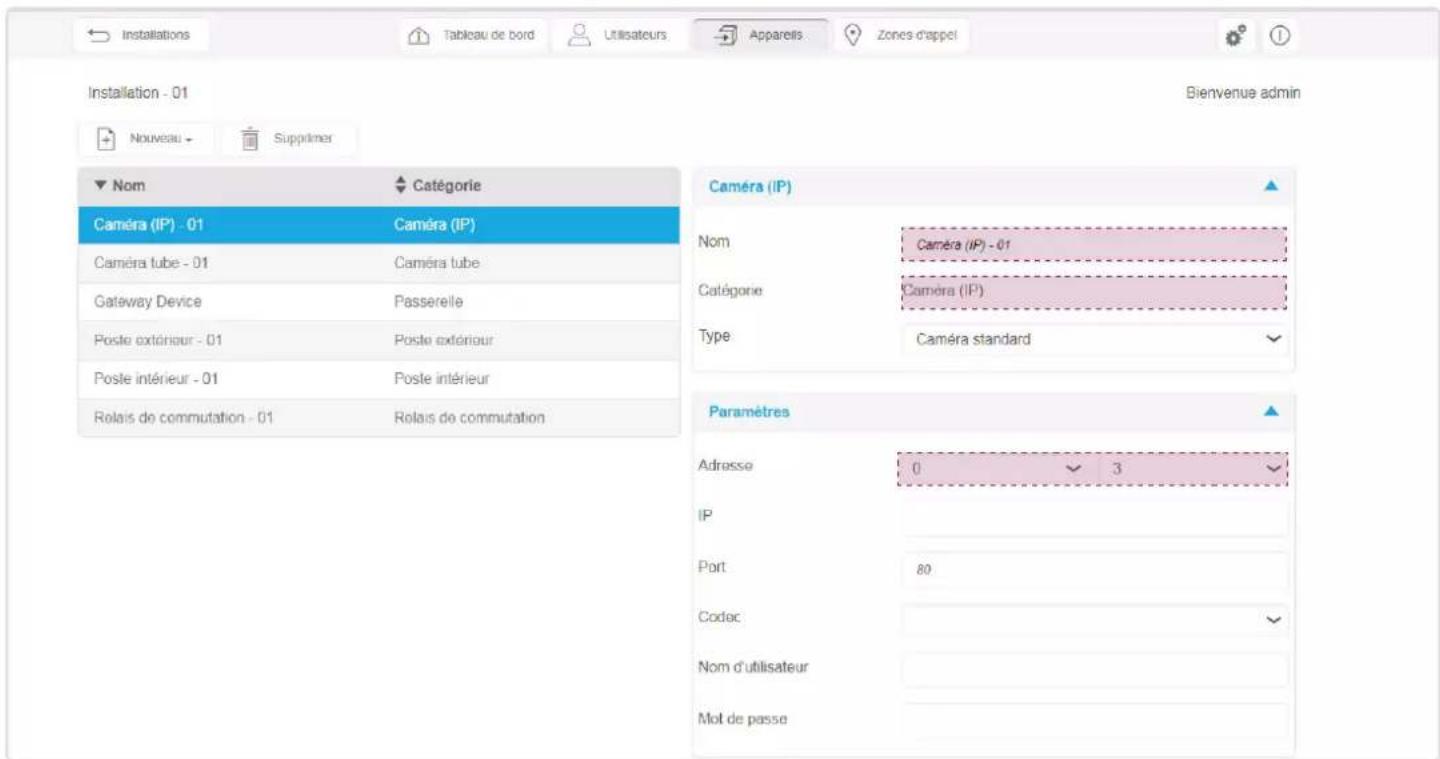

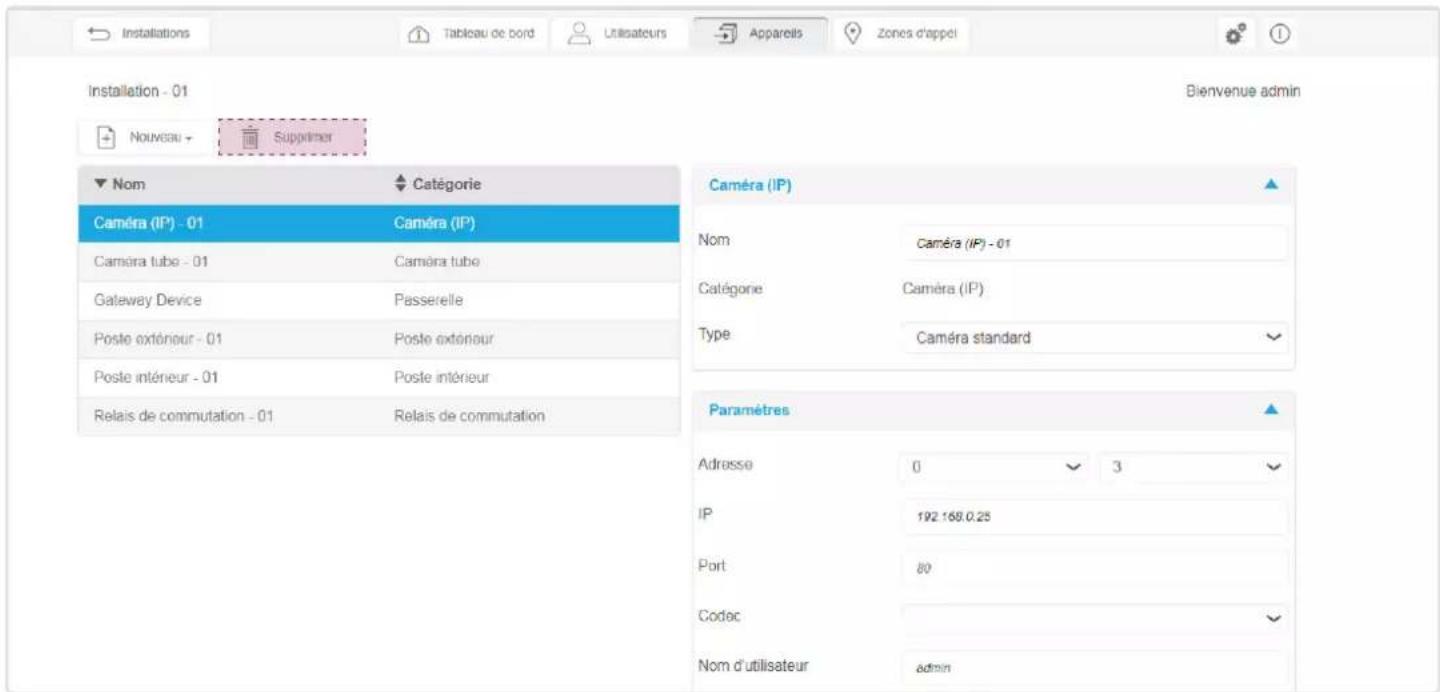

La fenêtre Appareils s'affiche. Cette page permet de créer les équipements i2bus et IP de l'installation. A cette étape, le seul appareil déclaré est la passerelle (Gateway Device).

Ne pas modifier les paramètres par défaut.

Installations Tableau de bord Utilisateurs Apparells Zones d'éppel Installation - 01 Bienvenue admin Nouveau Supprimer Nom Catégorie Gateway Device Passerelle Passerelle Nom Gateway Device Catégorie Passerelle Paramètres

3.5.2. Créer une platine de rue extérieure

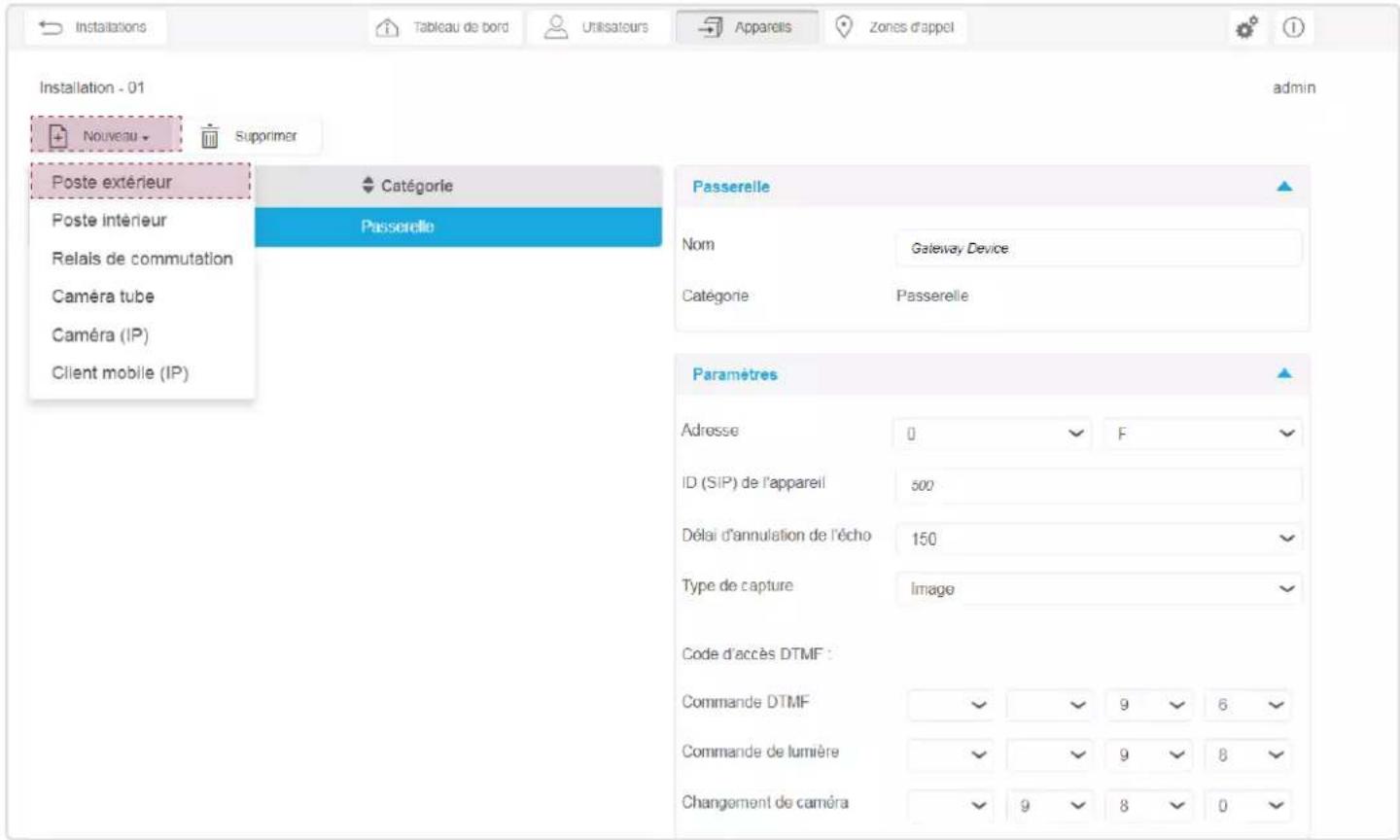

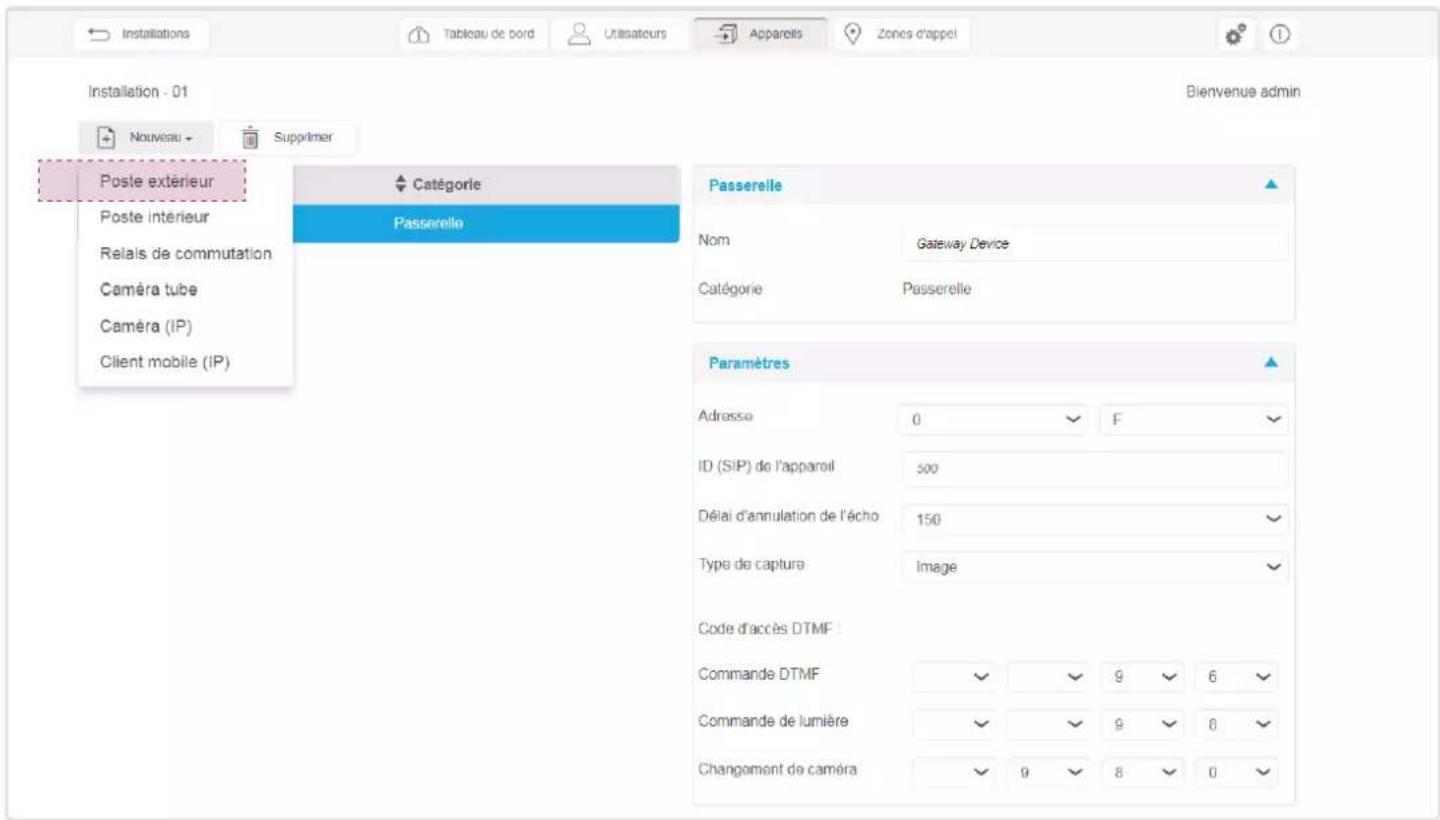

Pour créer un poste extérieur, vous devez sur l'onglet Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche,
• cliquer sur Poste extérieur.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer admin Poste extérieur Catégorie Passerelle Poste intérieur Passerelle Relais de commutation Caméra tube Caméra (IP) Client mobile (IP) Passerelle Nom Gateway Device Catégorie Passerelle Paramètres Adresse 0 F ID (SIP) de l'appareil 500 Délai d'annulation de l'écho 150 Type de capture Image Code d'accès DTMF : Commande DTMF 9 6 Commande de lumière 9 8 Changement de caméra 9 8 0

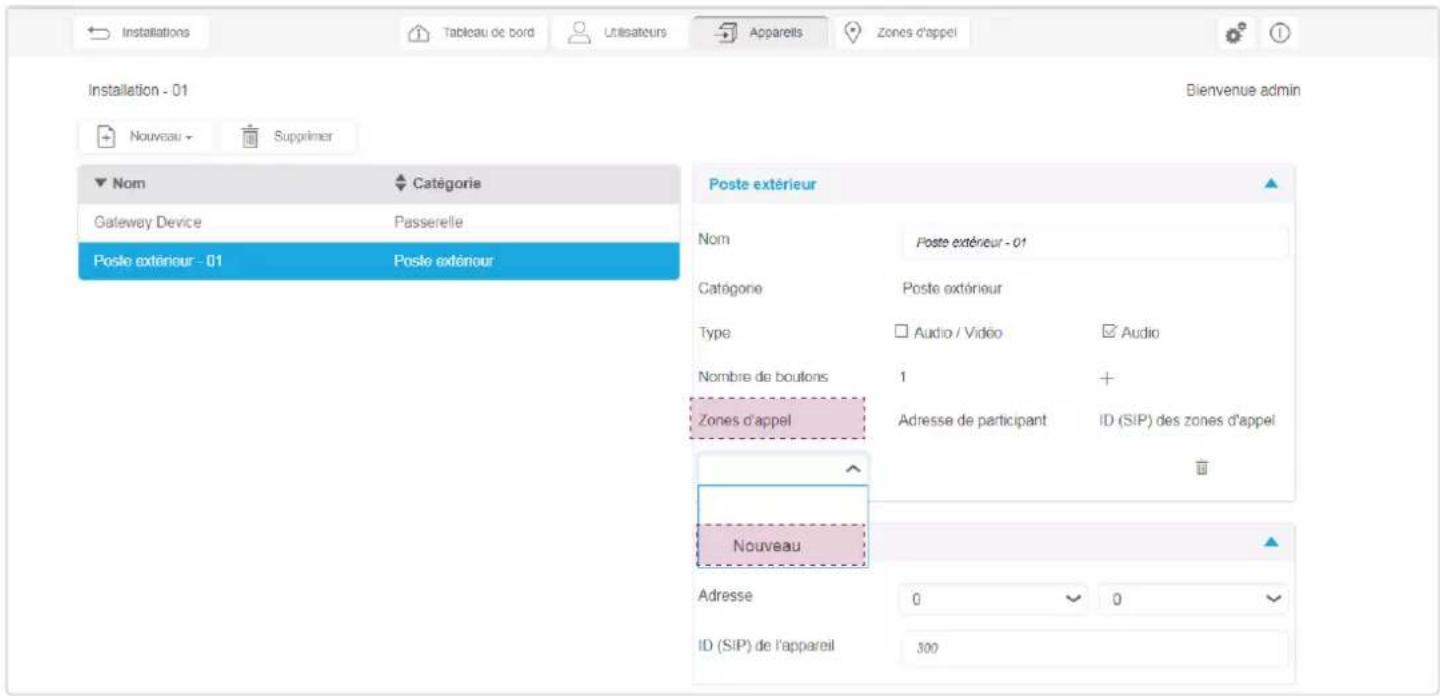

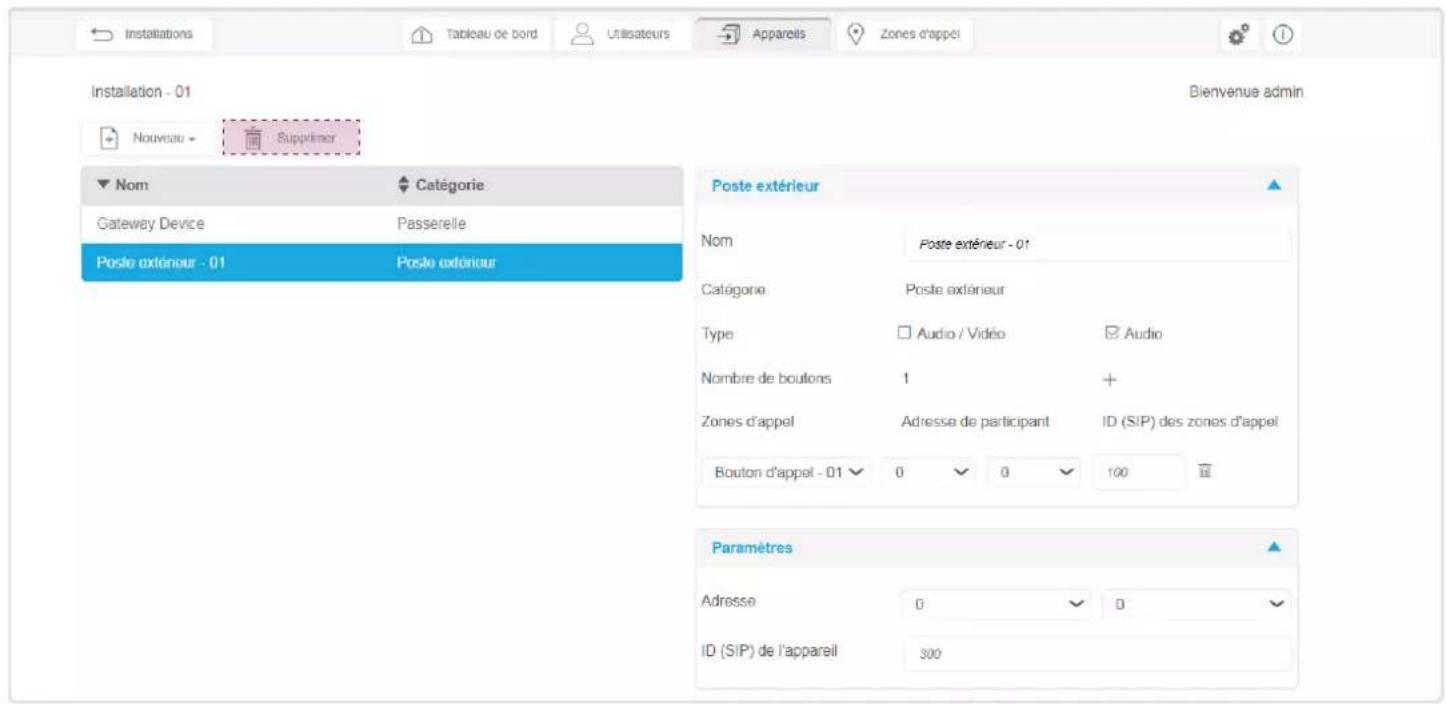

Lorsque la fenêtre du poste extérieur est affichée, vous pouvez :

• personnaliser le nom du poste (dans notre exemple : Portail),
• valider le type du poste extérieur (dans notre exemple : Audio/Vidéo), choisir vidéo et audio pour une platine extérieure vidéo,
• définir le nombre de boutons d'appels utilisés sur le poste en cliquant sur + (dans notre exemple : 1 seul bouton utilisé),
• créer autant de zones d'appel que de boutons d'appel créés. Pour cela, cliquer sur Nouveau dans le menu déroulant de la Zone d'appel (dans notre exemple nous devons créer une seule zone d'appel),
• modifier l'adresse du poste extérieur afin qu'elle corresponde à l'assignation de l'appareil (voir interrupteurs rotatifs ou affichage numérique). Dans notre exemple, l'adresse est 0,0.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Suponmer admin Nom Catégorie Gateway Device Passerelle Portail Poste extérieur Poste extérieur Nom Portail Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boutons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Nouveau Adresse 0 0 ID (SIP) de l'appareil 300 i L'adresse du poste extérieur (dans notre exemple : 0,0) est définie de la façon suivante : • le premier chiffre est l'adresse de zone qui correspond soit à l'adresse de ligne du coupleur de ligne si l'installation est équipée par exemple d'un RED111X, soit à "0" si l'installation est équipée d'une alimentation de bus, RED011X par exemple. • le deuxième chiffre est l'adresse de porte.

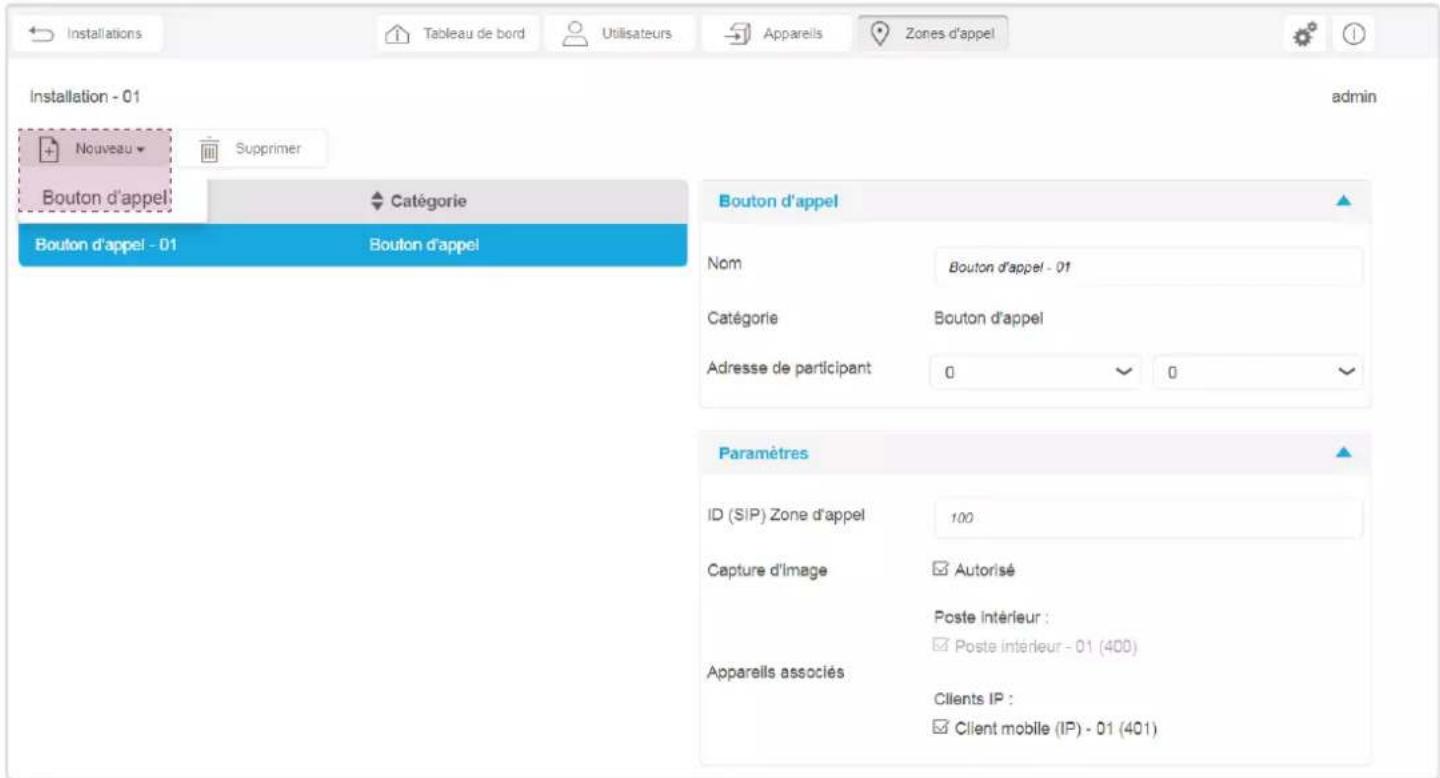

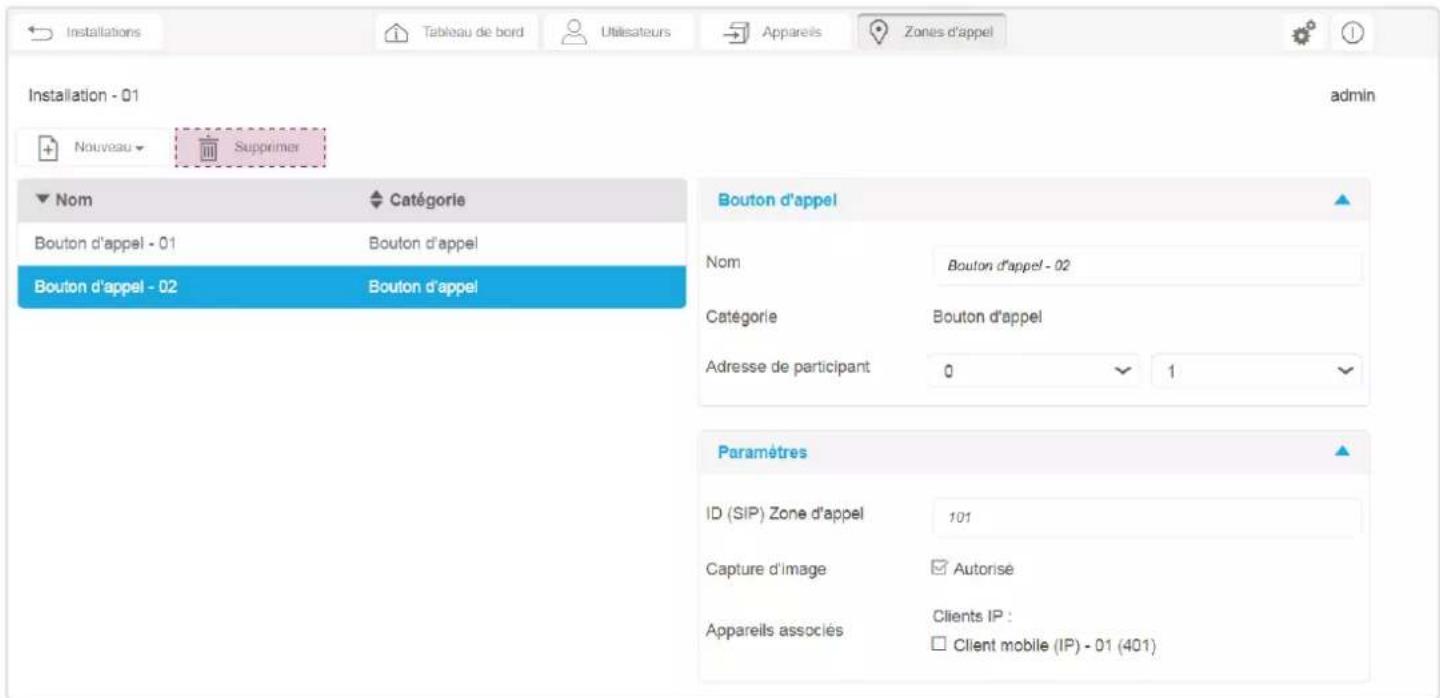

Lorsque la zone d'appel est créée, vous pouvez modifier :

• le nom de la zone d'appel (dans notre exemple : Maison)
• l'adresse du bouton d'appel afin qu'elle corresponde à l'assignation du bouton d'appel du poste extérieur. Dans notre exemple, l'adresse de la zone d'appel Maison est 0,0.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Suprimer admin Nom Catégorie Gateway Device Passerelle Portal Poste extérieur Poste extérieur Nom Portail Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boutons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Maison 0 0 100 Paramètres Adresse 0 0 ID (SIP) de l'appareil 300

3.5.3. Créer une platine intérieure

Pour créer un poste intérieur, vous devez sur l'onglet Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche,
• cliquer sur Poste intérieur.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Poste extérieur Catégorie Poste intérieur Passerelle Relais de commutation Poste extérieur Caméra tube Caméra (IP) Client mobile (IP) Poste extérieur Nom Portal Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boutons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Maison 0 0 100 Paramètres Adresse 0 0 ID (SIP) de l'appareil 300

Lorsque la fenêtre du poste intérieur est affichée, vous pouvez modifier :

• le nom du poste intérieur (dans notre exemple : Entrée),
• l'adresse afin qu'elle corresponde à l'assignation de l'appareil (voir interrupteurs rotatifs). Dans notre exemple, l'adresse du poste intérieur est 0,0.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Suprimer admin Nom Catégorie Entrée Poste intérieur Gateway Device Passerelle Portail Poste extérieur Poste intérieur Nom Entrée Catégorie Poste intérieur Paramètres Adresse de participant 0 0 ID (SIP) de l'appareil 400 Lien Écoute sur 0/0 Bouton d'appel Active Renvoi d'appel de la sonnette vers des périphériques IP

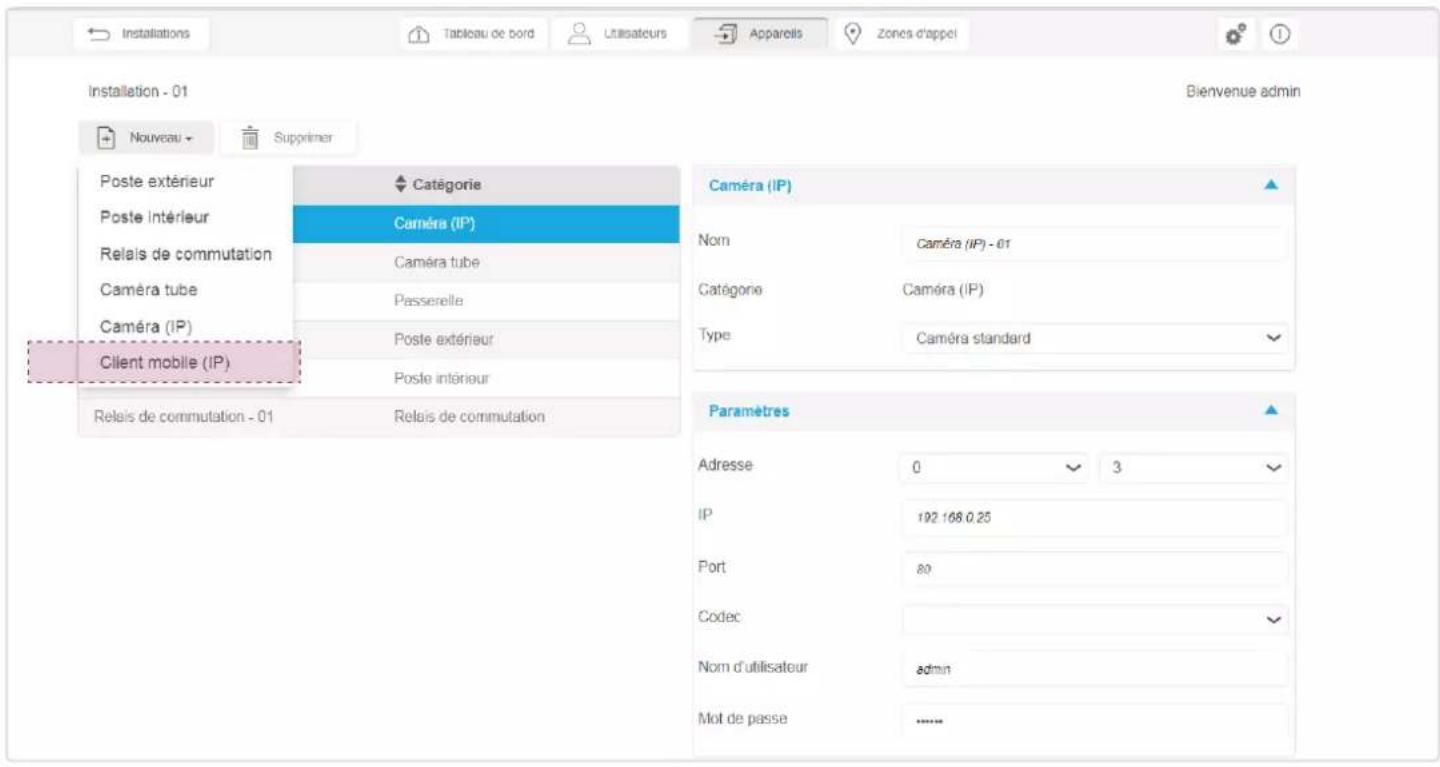

3.5.4. Créer un terminal mobile

Pour réaliser les tests de l'installation, l'installateur doit créer et associer un terminal mobile (smartphone, tablette tactile). Pour déclarer un terminal mobile, vous devez sur l'onglet Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche,
• cliquer sur Client mobile (IP).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Poste extérieur Poste intérieur Relais de commutation Caméra tube Caméra (IP) Client mobile (IP) Catégorie Poste intérieur Passerelle Poste extérieur Poste intérieur Nom Entrée Catégorie Poste intérieur Paramètres Adresse de participant 0 0 ID (SIP) de l'appareil 400 Lien Ecoute sur 0/0 Bouton d'appel Activé Renvoi d'appel de la sonnette vers des périphériques IP

Lorsque la fenêtre du Client mobile (IP) est affichée, vous :

• pouvez personnaliser le nom du poste (dans notre exemple : Mobile),
• devez choisir le nom du propriétaire parmi la liste des utilisateurs créés à l'aide du menu déroulant Nom du propriétaire. Dans notre exemple, nous affectons l'appareil Mobile au propriétaire admin qui est le seul profil utilisateur enregistré.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer admin Nom Catégorie Entrée Poste intérieur Gateway Device Passerelle Mobile Client mobile (IP) Portail Poste extérieur Client mobile (IP) Nom Mobile Catégorie Client mobile (IP) Etat Aucun dispositif associé Révoquer Nom du propriétaire Zones d'appel autorisées admin Paramètres ID (SIP) de l'appareil 401 Autorisations Appel de porte Autorisé Ouverture de porte Autorisé Changement de caméra Autorisé

Lorsque l'appareil Mobile est affecté au nom du propriétaire admin, vous devez valider l'activation des Zones d'appel autorisées (dans notre exemple : Maison).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer admin Nom Catégorie Entrée Poste intérieur Gateway Device Passerelle Mobile Client mobile (IP) Portail Poste extérieur Client mobile (IP) Nom Mobile Catégorie Client mobile (IP) Etat Aucun dispositif associé Révoquer Nom du propriétaire admin Zones d'appel autorisées Maison Paramètres ID (SIP) de l'appareil 401 Autorisations : Appel de porte Autorisé Ouverture de porte Autorisé Changement de caméra Autorisé

3.6. Tests

Pour réaliser les tests de l'installation, le terminal mobile appelé ici "Mobile" doit être équipé de l'application elcom access.

3.6.1. Tests de l'installation

Afin de pouvoir tester une installation d'interphone à bus 2fils avec un environnement IP :

• la passerelle doit être connectée à internet (WAN),
• le terminal mobile de l'installateur doit être créé et associé avec le serveur de configuration.
• le terminal mobile de l'installateur doit avoir accès à Internet depuis son mobile (3G/4G ou Internet via le Wifi),
• l'application elcom access doit être téléchargée sur le terminal mobile utilisé pour les tests.

Pour des questions pratiques et par souci d'efficacité, nous recommandons fortement à l'installateur d'être équipé de son propre routeur DHCP (wifi + 3G/4G) afin de réaliser la configuration et les essais du système en local (via le wifi) ou par internet (via la 3G/4G), L'utilisateur utilisera pour sa part le routeur d'accès de son opérateur internet (box ISP).

3.6.2. Installation de l'application elcom access

Compatibilité OS mobile : la version doit être égale ou supérieure à :

• iOS 10.2,
• Android 5.

L'application est conçue pour un fonctionnement avec tablette tactile ou Smartphone.

1. Rechercher et télécharger l'application elcom access en vous rendant sur l'Appstore ou le Google Play Store.
2. Installer l'application elcom access, une icône apparaît sur l'écran.

elcom access

3.6.3. Lancement et login avec elcom access

La première connexion d'un mobile doit obligatoirement être faite en wifi. Connecter votre terminal mobile localement (wifi) sur le routeur où la passerelle est connectée.

1 Lancer l'application elcom access, une fenêtre Sélectionner votre serveur s'affiche (1) :

Aucune SIM 12:32 63 % Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter

2 Sélectionner le serveur TJA510 de l'installation et appuyer sur Se connecter.

Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter Se connecter

3 La fenêtre Connexion s'affiche. Vous devez saisir le Nom d'utilisateur / Mot de passe (dans notre exemple : admin / 1234) et appuyer sur Se connecter.

Aucune SIM 13:28 61% Connexion TJA510 (TJA510-F0B628) admin **** Serveurs Se connecter 1 2 3 4 5 6 7 8 9 0 - / : ; ( ) € & @ " #+= . , ? ! ' ABC espace Terminé

4 La fenêtre Configuration s'affiche avec le nom de l'appareil à associer (dans notre exemple : Mobile). Sélectionner Mobile et appuyer sur Se connecter.

Aucune SIM 13:29 61 % Configuration Sélectionnez un appareil disponible Mobile Retour Se connecter

5 Votre terminal mobile est correctement associé. Il peut être utilisé dans l'installation et vous pouvez ainsi réaliser les tests.

Aurune SIM 13:38 59 % Access Pas d'appel Portfolio

(1) Si votre serveur ne s'affiche pas, appuyer sur

3.6.4. Test d'appel

Avant de procéder à la passation de l'installation à votre client, l'installateur doit vérifier le fonctionnement correct des communications en local (wifi) et à distance (3G/4G) entre l'environnement IP (le terminal mobile) et l'interphone à bus 2 fils. Pour cela, vous pouvez vérifier :

• la prise d'appel sur le mobile suite à un appui sur le bouton du poste extérieur ainsi que le raccroché,
• le fonctionnement des commandes d'ouverture de porte ou de lumière si celles-ci sont utilisées,
• la transmission correcte de la vidéo si l'installation comporte une ou plusieurs caméras,
• la qualité de l'audio lorsque vous êtes en communication,
• le fonctionnement en mode mains-libre (avec un smartphone ou une tablette),
• le fonctionnement de la mémoire d'image ou vidéo si un appel est manqué (avec le poste intérieur vidéo confort).

3.7. Procédure de passation

L'installateur a terminé l'installation. Les tests sont concluants et il peut maintenant transférer les droits d'administrateur au propriétaire. Il doit :

- revenir sur la page Tableau de bord en cliquant sur l'onglet Tableau de bord,

- démarrer la procédure de passation en cliquant sur Passer la main.

- revenir sur la page Tableau de bord en cliquant sur l'onglet Tableau de bord,
- démarrer la procédure de passation en cliquant sur Passer la main.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Bienvenue admin Contenu 1 utilisateur 4 appareils 1 zone d'appel Installation Date de création : vendredi 05 janvier 2018 - 14:44 Date de modification : vendredi 05 janvier 2018 - 15:38 Passer la main Utilisateurs Appareils Zones d'appel

La fenêtre Passer la main s'affiche. Renseigner les champs demandés afin d'enregistrer la passerelle sur votre compte myHager. Le champ concernant l'identifiant de connexion (Nom d'utilisateur) permet de renseigner un compte local qui pourra être utilisé par la suite afin de se connecter à distance. Le compte administrateur (Identifiant : admin et Mot de passe : 1234) ne sera plus actif à la fin de la phase de passation.

Si vous ne possédez pas de compte Hager professionnel, vous devez en créer un maintenant en cliquant sur le lien Pas de compte myHager ? ou Mot de passe oublié ?

Après avoir renseigné les informations demandées, vous devez procéder à la vérification de celles-ci en cliquant sur Suivant.

① Passer la main 1 2 3 Vous devez maintenant lier votre installation à votre compte myHager. Cette action vous permettre de gérer votre installation à distance et de pouvoir passer la main à votre Client. Entrez ci-dessous los informations relatives à votre compte myHager [e-mail] ****** Entrez ci-dessous l'identifiant de connexion (Nom d'utilisateur) que vous voulez utiliser sur cet équipement. InstCorp Pas de compte myHager? ou mot de passe cubble? Answer Subsant

Le compte est vérifié et la passerelle est maintenant enregistrée dans le compte myHager de l'installateur. Vous pouvez procéder à la passation de l'installation et des droits d'administrateur au propriétaire. Si vous connaissez l'adresse email du propriétaire, vous devez :

• renseigner son adresse email (dans notre exemple: [e-mail])
• cliquer sur Envoyer afin de valider l'envoi du message informant le propriétaire du transfert des droits d'administrateur à son intention et comportant :
• un lien de téléchargement de l'application hager Pilot afin d'accéder au serveur TJA510
• l'identifiant et le mot de passe par défaut du profil administrateur (Identifiant : admin et Mot de passe : 1234) pour se connecter au serveur.

Passer la main 1 — 2 — 3 Félicitations, vous êtes prêt à faire la passation. Ajouter l'adresse email du propriétaire pour lui envoyer des informations afin de faciliter la prise en main. [e-mail] Je r'ai pas l'adresse mail Envoyer

Si vous ne connaissez pas l'adresse email du propriétaire : • cliquer sur Je n'ai pas l'adresse mail,

- aucun message n'informe le propriétaire qu'il est maintenant administrateur de l'installation. Dans ce cas de figure, c'est le rôle de l'installateur d'informer et de donner toutes les explications au propriétaire afin qu'il finalise l'installation.

Une fenêtre de confirmation s'affiche.

Passer la main 1 — 2 — 3 Félicitation les droits d'administration ont été transféré par email à Vous pouvez dès à présent quitter l'application hager pilot. En tant qu'installateur, vous pourrez toujours ultérieurement vous reconnecter en utilisant vos identifiants my-lager Merci.

La partie spécifique concernant l'installateur est terminée, à partir de cette étape :

• le propriétaire est informé qu'il est administrateur de l'installation et doit finaliser la procédure de passation en suivant les indications présentes dans la documentation associée,
• le compte administrateur est toujours actif (identifiant : admin et Mot de passe : 1234) jusqu'à ce que le propriétaire finalise la phase de passation,
• le nouveau compte de l'installateur est désactivé de la passerelle lorsque la finalisation de la passation par le propriétaire est terminée,
• seul le propriétaire peut réactiver de manière permanente ou ponctuelle le compte de l'installateur. Cela permettra à l'installateur de pouvoir intervenir à distance sur l'installation.

3.8. Finalisation de la passation par le propriétaire

Pour finaliser la passation, vous devez commencer par suivre les chapitres 3.1. à 3.4. inclus.

La passerelle TJA510 est connectée sur la box (ISP) du propriétaire et vous êtes connectés sur la passerelle grâce à l'application hager Pilot. A cette étape de l'installation, vous ne pouvez vous connecter qu'avec le profil administrateur car seul ce compte est actif. Les données d'accès d'usine sont :

• Identifiant : admin
  • Mot de passe : 1234
  • Cliquer sur Connexion.

ACCESS GATE TJA510
Connexion
Entrez vos identifiants pour vous connecter au serveur :

Le compte d'accès d'usine (Identifiant : admin et Mot de passe : 1234) ne sera plus actif à la fin de la phase de passation.

Vous êtes connectés sur le serveur. Une fenêtre s'affiche et vous informe de la finalisation de l'installation.

• Cliquer sur Suivant.

Finaliser votre installation

Bienvenue 1

Vous venez de faire l'acquisition de la passerelle Access Gate.
Cet équipement vous permet de décupier la puissance de votre système d'interphonie Elcom, en vous permettant d'utiliser votre interphone à distance, sur votre mobile. Il vous permet en outre d'accéder à une fonction de visualisation des visites en absence, depuis votre mobile ou sur votre poste intérieur Elcom. Touch Comfort.

Il vous reste une dernière étape pour être prêt à utiliser votre nouveau système.

Suivant

Une fenêtre Choix du type de compte vous invitant à créer un compte myHager ou un compte local s'affiche.

L'utilisation d'un compte myHager vous permet d'accéder à distance (via hager Pilot) à la configuration de votre système. Le compte local vous permet uniquement d'intervenir (via hager Pilot) sur votre système depuis le réseau local (LAN).

Dans notre exemple, le propriétaire possède un compte myHager :

- Cliquer sur Utiliser un compte myHager.

Choix du type de compte

Utiliser un compte myHager*

Créer un compte local

*Utiliser un compte my-fager vous permettra notamment d'accéder à distance à la configuration de votre système

Une fenêtre vous invitant à utiliser votre compte myHager s'affiche. Ce compte se substituera au compte administrateur (par défaut) de la passerelle.

Si vous ne possédez pas de compte myHager, vous devez en créer un maintenant en cliquant sur le lien Pas de compte myHager, ou mot de passe oublié ?

Vous devez renseigner les informations demandées :

• l'adresse email de votre compte myHager,
• le mot de passe de votre compte myHager,
• l'identifiant de connexion (Nom d'utilisateur) que vous voulez utiliser pour vous connecter sur cet équipement,
• cliquer sur Suivant.

Le Nom d'utilisateur et le Mot de passe renseignés sont les nouveaux codes d'accès du compte administrateur de la passerelle. Pensez à bien mémoriser ces identifiants de connexion et à ne pas utiliser de mot de passe trop facilement devinable (mot simple, prénom, date de naissance, de mariage, etc.)

Utiliser un compte myHager

Pour finaliser votre installation, veuillez renseigner vos informations de compte myHager

Entrez ci-dessous l'identifiant de connexion (Nom d'utilisateur) que vous voulez utiliser sur cet équipement.

Pas de compte myHager? ou mot de passe oublié?

Précédent

Une fenêtre Création d'un nouvel appareil mobile vous invitant à créer un terminal mobile s'affiche. Vous pouvez personnaliser le nom de l'appareil (dans notre exemple : tablette). La zone d'appel (dans notre exemple : Maison) est déjà validée.

• Cliquer sur Suivant.

Création d'un nouvel appareil mobile

Nom

tablette

Maison

Plus fair

Suivant

Une fenêtre Finaliser votre installation vous informe sur les recommandations à suivre pour utiliser ou configurer votre interphone connecté.

Dans le cas ou un nouvel utilisateur équipé d'un terminal doit être créé, cliquer sur Ajouter un utilisateur.

Finaliser votre installation

Fólicitations I

Vous êtes maintenant prêt à utiliser votre nous système d'interphone connecté !

Vous avez reçu un email qui vous explique comment installer votre application mobile "Elcom Access". C'est cette application que vous utiliserez au quotidien pour utiliser votre interphone.

Le compte admin vient d'être désactivé pour des raisons de sécurité. Lors de vos prochaines connexions vous devrez utiliser le login/mot de passe que vous venez de spécifier sur la page précédente.

Bonne interphonie, avec l'Access Gate Hager!

Une nouvelle fenêtre s'affiche. Vous devez renseigner les informations demandées :

• le nom de l'utilisateur, dans notre exemple : mme martin,
• son adresse email, dans notre exemple : [e-mail],
• le mot de passe (au moins 8 caractères),
• à l'aide du menu déroulant Parent, choisir le compte propriétaire martin qui déterminera les droits d'accès de ce nouvel utilisateur,
• modifier le nom du terminal mobile, dans notre exemple, le nom est smartphone,
• vérifier la validation de la zone d'appel. Dans notre exemple Maison est activée,
• cliquer sur Ajouter.

Finaliser votre installation

Nom mime martin Email [e-mail] Mot de passe ****** Confirmer le mot de passe ****** Rôle Utilisateur restreint ✓ Parent martin ✓ Ajouter un appareil mobile Nom smartphone Maison Annuler Ajouter

Une fenêtre Finaliser votre installation vous informe sur les recommandations à suivre pour utiliser ou configurer votre interphone connecté.

Si vous devez ajouter un autre utilisateur, recommencer autant de fois que nécessaire l'étape précédente en cliquant sur Ajouter un utilisateur puis, pour finaliser la passation, vous devez :

- Cliquer sur Terminer.

Finaliser votre installation

Félicitations I

Vous êtes maintenant prêt à utiliser votre nous système d'interphone connecté I

Vous avez reçu un email qui vous explique comment installer votre application mobile "Elcom Access". C'est cette application que vous utiliserez au quotidien pour utiliser votre interphone.

Le compte admin vient d'être désactivé pour des raisons de sécurité. Lors de vos prochaines connexions vous devrez utiliser le login/mot de passe que vous venez de spécifier sur la page précédente.

Bonne interphonie, avec l'Access Gate Hager I

La fenêtre Tableau de bord s'affiche et permet de visualiser le contenu de l'installation.
- Vous pouvez maintenant vous déconnecter de la passerelle, pour cela cliquer sur ①

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Bienvenue martin Contenu 3 utilisateurs 6 appareils 1 zone d'appel Installation Date de création : mardi 09 janvier 2018 - 17:21 Date de modification : mercredi 10 janvier 2018 - 13:32 Ajouter un utilisateur Ajouter un appareil mobile Utilisateurs Appareils Zones d'appel

Il faut maintenant associer les terminaux mobiles à la passerelle. Pour cela, consulter le chapitre suivant.

3.9. Utilisation du système

Pour utiliser les terminaux mobile avec l'interphone, ils doivent être équipés de l'application elcom access (dans notre exemple : tablette pour le propriétaire martin et smartphone pour l'utilisateur mme martin).

3.9.1. Installation de l'application elcom access

Compatibilité OS mobile : la version doit être égale ou supérieure à :

• iOS 10.2.
• Android 5.

L'application est conçue pour un fonctionnement avec tablette tactile ou Smartphone.

Disponible sur

App Store

DISPONIBLE SUR

Google play

1. Rechercher et télécharger l'application elcom access en vous rendant sur l'Appstore ou le Google Play Store.
2. Installer l'application elcom access, une icône apparaît sur l'écran.

elcom

access

3.9.2. Login et lancement de l'application elcom access (guide installation rapide)

Pour la première connexion, connecter votre terminal mobile localement (wifi) sur le routeur où la passerelle est raccordée.
• pour associer l'appareil du propriétaire martin

1 Lancer l'application elcom access, une fenêtre Sélectionner votre serveur s'affiche :

Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter

2 Sélectionner le serveur TJA510 de l'installation et appuyer sur Se connecter.

Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter Se connecter

3 La fenêtre Connexion s'affiche. Vous devez saisir :

- le Nom d'utilisateur (dans notre exemple : martin) et le Mot de passe,

- appuyer sur Se connecter.

Connexion TJA510 (TJA510-F0B628) martin ****** Serveurs Se connecter

4 La fenêtre Configuration s'affiche avec le nom de l'appareil à associer (dans notre exemple : tablette). Sélectionner tablette et appuyer sur Se connecter.

Configuration Sélectionnez un appareil disponible tablette Retour Se connecter

5 Votre terminal mobile est correctement associé. Il peut être utilisé dans l'installation et vous pouvez ainsi réaliser les tests.

Access Pas d'excel Portfolio Allumer

• pour associer l'appareil du nouvel utilisateur mme martin

1 Lancer l'application elcom access, une fenêtre Sélectionner votre serveur s'affiche :

Aucune SIM 12:32 63 % Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter

2 Sélectionner le serveur TJA510 de l'installation et appuyer sur Se connecter.

Aucune SIM 12:32 63 % Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter Se connecter

3 La fenêtre Connexion s'affiche. Vous devez saisir :

- le Nom d'utilisateur (dans notre exemple : mme martin) et le Mot de passe,

- appuyer sur Se connecter.

Aucune SIM 12:33 63 % Connexion TJA510 (TJA510-F0B628) mme martin .. Serveurs Se connecter 1 2 3 4 5 6 7 8 9 0 - / : ; ( ) € & @ " #== . , ? ! ' ABC espace Terminé

4 La fenêtre Configuration s'affiche avec le nom de l'appareil à associer (dans notre exemple : smartphone). Sélectionner smartphone et appuyer sur Se connecter.

Configuration Sélectionnez un appareil disponible : smartphone Se connecter >

5 Votre terminal mobile est correctement associé. Il peut être utilisé dans l'installation et vous pouvez ainsi réaliser les tests.

Auouet SIM 13:38 59 % Access Pas d'appel Portfolio Ausbels Jpnimal Archives Repluses

La partie installation rapide est terminée. La suite de la notice est un guide détaillé de configuration du TJA510.

4. Guide détaillé de configuration du TJA510

4.1. Login sur le serveur

Lorsque vous êtes connectés sur le serveur TJA510, le logiciel de configuration vous permet de :

• créer et paramétrer une nouvelle installation,
• créer des profils utilisateurs associés à ces installations.
  Après sélection du serveur TJA510, la page de connexion s'affiche.

ACCESS GATE Identifiant Saisitaser votre identiflant Mot de passe Saisitaser votre mot de passe Connexons

Connectez-vous à l'interface de configuration en utilisant les données d'accès de votre profil utilisateur :

• identifiant : jusqu'à 40 caractères maximum,
• mot de passe : jusqu'à 40 caractères maximum,
  • Cliquer sur Connexion.

Les données d'accès d'usine sont actives uniquement pendant la phase d'installation et de passation (Identifiant : admin et pour Mot de passe : 1234).

Après connexion sur le serveur, la page d'installation générale s'affiche (si plusieurs installations sont déjà créées) et permet de :

• gérer une installation grâce aux boutons de la barre de navigation 📄, 📋, 📊
- visualiser le nom de l'utilisateur connecté (dans notre exemple, le profil utilisateur est martin),
- visualiser les installations déjà créées.

Bionvonuor martin Nouveau Ouvir Ester Supprimer Sauvegarder l'installation ▲ Nom Date Memo Active Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 14:19

4.2. Les installations

Cette partie permet de créer une nouvelle installation, de visualiser et gérer les installations existantes.

4.2.1. Créer une nouvelle installation

Lorsque la liste des installations est affichée :

• cliquer sur Nouveau, un menu déroulant s'affiche,
• cliquer sur Créer une nouvelle installation.

Biovénue martin Nouveau Ouvir Editor Supprimer Sauvegarder Installation Créer une nouvelle Installation Date Mémo Active Importer une installation lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 14:19

Après l'ouverture d'une fenêtre Créer une nouvelle installation, vous pouvez :

• compléter les informations nécessaires pour la création de l'installation (le nom Installation-03 s'affiche par défaut),
• cliquer sur Créer pour finaliser la création.

Créer une nouvelle installation Installation Nomi installation - 03 Numéro de contrat Pays France Description Crée Annulé

L'installation créée s'ouvre automatiquement dans le tableau de bord.

Installations - 03 Bienvenue martin Contenu 3 utilisateurs 1 appareil 0 zone d'appel Installation Date de création : lundi 08 janvier 2018 - 14:59 Date de modification : lundi 08 janvier 2018 - 14:59 Ajouter un utilisateur Ajouter un appareil mobile Utilisateurs Appareils Zones d'appel

4.2.2. Importer une installation

A partir d'un fichier d'exportation d'une installation, il est possible d'importer le paramétrage d'une installation précédemment sauvegardée.

Lorsque la liste des installations est affichée :

• cliquer sur Nouveau, un menu déroulant s'affiche,
• cliquer sur Importer une installation.

Bienvenue martin Nouveau Ouvir Eotér Supprimer Sauvegarder l'installation Créer une nouvelle Installation Date Memo Active Importer une installation lundi 08 janvier 2018 - 15:12 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 14:19

Une fenêtre Importer une installation s'affiche.
- Pour choisir le fichier d'installation à importer cliquer sur Parcourir,

Importer une installation Choisissez un fichier Parcourir Importer Annuler

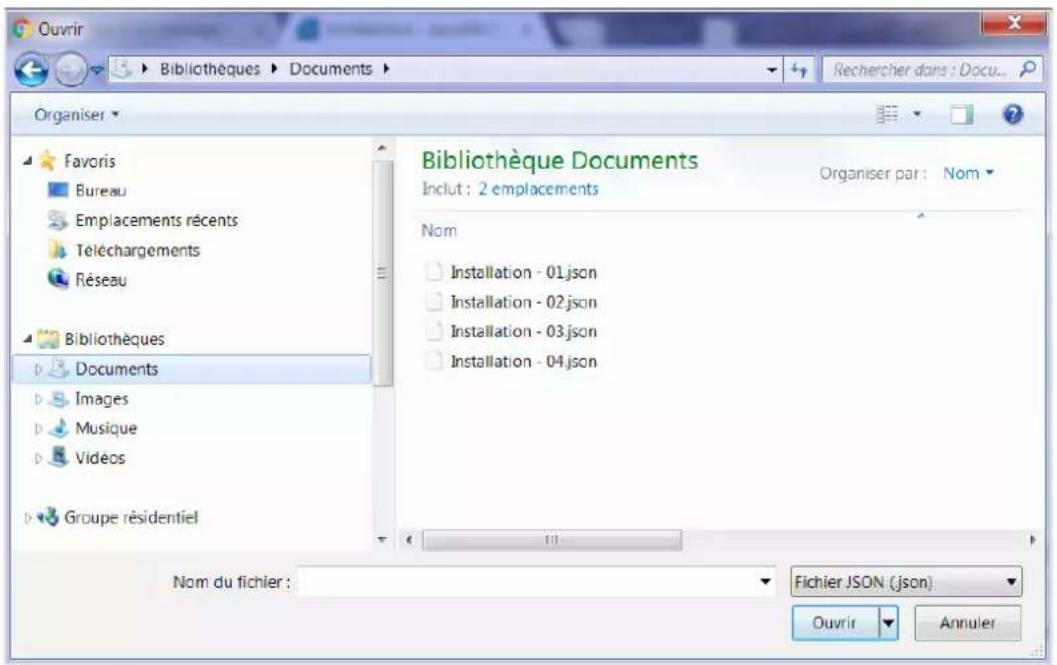

Une fenêtre s'affiche et vous devez sélectionner le fichier d'installation à installer.

Ouvrir Bibliothèques Documents Rechercher dans : Docu... Organiser Favoris Bureau Emplacements récents Téléchargements Réseau Bibliothèques Documents Images Musique Videos Groupe résidentiel Bibliothèque Documents Inclut : 2 emplacements Organiser par : Nom Nom Installation - 01.json Installation - 02.json Installation - 03.json Installation - 04.json Nom du fichier : Fichier JSON (json) Ouvrir Annuler

- Lorsque le fichier à importer est choisi, cliquer sur Ouvrir.

Ouvrir Bibliothèques Documents Rechercher dans : Docu... Organiser Favoris Bureau Emplacements récents Teléchargements Réseau Bibliothèques Documents Images Musique Videos Groupe résidentiel Bibliothèque Documents Inclut : 2 emplacements Organiser par : Nom Nom Installation - 01.json Installation - 02.json Installation - 03.json Installation - 04.json Nom du fichier : Installation - 04.json Fichier JSON (json) Ouvrir Annuler

Le fichier d'installation à importer est au format .json.

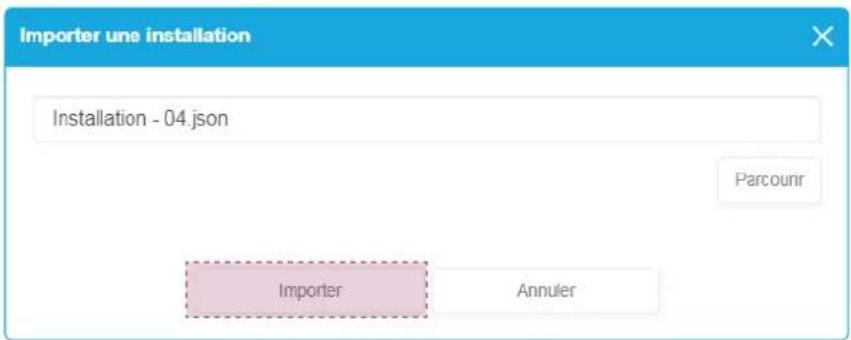

Une fois le fichier sélectionné, cliquer sur Importer.

Importer une installation Installation - 04.json Parcounir Importer Annuler

Le fichier importé s'ouvre automatiquement dans le Tableau de bord.

- Cliquer sur Installations pour visualiser la liste des installations.

Installations Tabieau de bord Utilisateurs Appareils Zones d'appel Installation - 04 Bienvenue martin Contenu 3 utilisateurs 1 appareil 0 zone d'appel Installation Date de création : lundi 08 janvier 2018 - 15:17 Date de modification : lundi 08 janvier 2018 - 15:28 Ajouter un utilisateur Ajouter un appareil mobile Utilisateurs Appareils Zones d'appel

Le fichier importé apparaît dans la liste des installations du serveur de configuration :

Bienvenue martin Nouveau → Ouvirr Editer Suppiner Sauvegarder installation ▲ Nom Date Memo Active Installation - 04 lundi 08 janvier 2018 - 15:28 Installation - 03 lundi 08 janvier 2018 - 15:12 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 14:19

4.2.3. Ouvrir une installation

Plusieurs projets peuvent être stockés dans le serveur de configuration. Le paramétrage d'une installation est accessible à ce niveau. Il est possible de visualiser, de configurer et de modifier une installation.

- Après avoir sélectionné une installation, cliquer sur Ouvrir. Il est aussi possible d'ouvrir une installation en cliquant directement sur son nom.

Nouveau - Ouvrr Editor Supprimer Sauvegarder l'installation Bienvenue martin ▲ Nom Date Memo Active Installation - 04 lundi 08 janvier 2018 - 15:28 Installation - 03 lundi 08 janvier 2018 - 15:12 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 14:19

Ouvrir une installation bascule automatiquement la configuration courante du serveur TJA510 vers ces nouveaux paramètres. En cas de dysfonctionnement apparent de votre système, ou de comportements inattendus, vérifiez que la bonne installation est active (dernière installation ouverte).

4.2.4. Editer une installation

Les informations relatives à une installation existante peuvent être modifiées à ce niveau : • Après avoir sélectionné une installation, cliquer sur Editer.

Bienvenue martin Nouveau → Ouvir Edit Supprimer Sauvegarder installation Nom Date Memo Active Installation - 01 lundi 08 janvier 2018 - 14:19 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 03 lundi 08 janvier 2018 - 15:12 Installation - 04 lundi 08 janvier 2018 - 15:28

Une fenêtre Modification de l'installation apparait.

- Une fois les modifications apportées, cliquer sur Enregistrer pour sauvegarder les données.

Modification de l'installation Installation Nom Installation - 01 Date de création lundi 08 janvier 2018 - 14:15 Date de modification lundi 08 janvier 2018 - 14:19 Numéro de contrat Pays France Description Enregistrer Annuler

4.2.5. Supprimer une installation

La sauvegarde du paramétrage de l'installation est supprimée de la mémoire interne du serveur de configuration :
- Après avoir sélectionné une installation, cliquer sur Supprimer.

Nouveau Ouvnr Editor Supprimer Sauvegarder l'installation Bienvenue martin Nom Date Memo Active Installation - 01 lundi 08 janvier 2018 - 14:19 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 03 lundi 08 janvier 2018 - 15:12 Installation - 04 lundi 08 janvier 2018 - 15:28

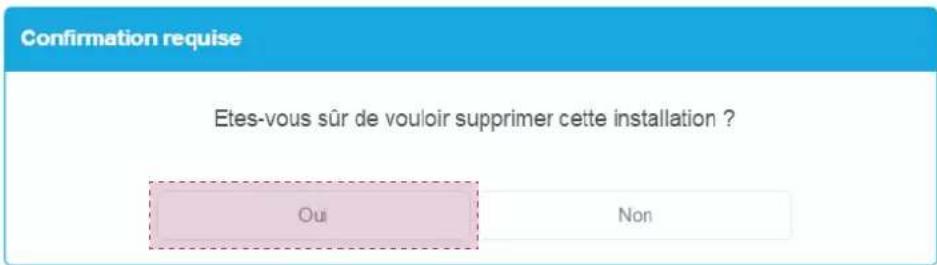

Une fenêtre Confirmation requise apparait :

- Cliquer sur Oui pour confirmer la suppression

Confirmation requise Etes-vous sûr de vouloir supprimer cette installation ? Oui Non

4.2.6. Sauvegarder une installation

Une installation créée est sauvegardée en local sur la passerelle. Exporter une installation permet de sauvegarder un projet sur un support informatique indépendant.

Après avoir sélectionné l'installation à sauvegarder, il faut générer la sauvegarde de l'installation :
• Cliquer sur Sauvegarder l'installation.

Nouveau Ouvir Editor Supprimer Sauvegarder Installation Bienvenue martin ▲ Nom Date Memo Active Installation - 04 lundi 08 janvier 2018 - 15:28 Installation - 03 lundi 08 janvier 2018 - 15:12 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 15:39

Une fenêtre s'affiche, cliquer sur Enregistrer pour valider le téléchargement du fichier.

Enregistrer sous notices • Téléchargements Rechercher dans : Téléc... Organiser • Nouveau dossier Favoris Bureau Emplacements récents Téléchargements Réseau Bibliothèques Documents Images Musique Videos Nom Modifié le Installation - 01.json 17/03/2017 10:59 Installation - 02.json 27/04/2017 14:55 Installation - 03.json 04/05/2017 16:09 Nom du fichier : Installation - 04 Type : Fichier JSON (json) Cacher les dossiers Enregistrer Annuler

Il est possible que la fenêtre de gestion de fichier n'apparaisse pas. Dans ce cas, le fichier est directement généré avec le nom par défaut dans le répertoire de téléchargement de votre navigateur WEB. Pour faire apparaître cette fenêtre, il faut consulter le paramétrage de votre navigateur WEB dans la rubrique téléchargement.

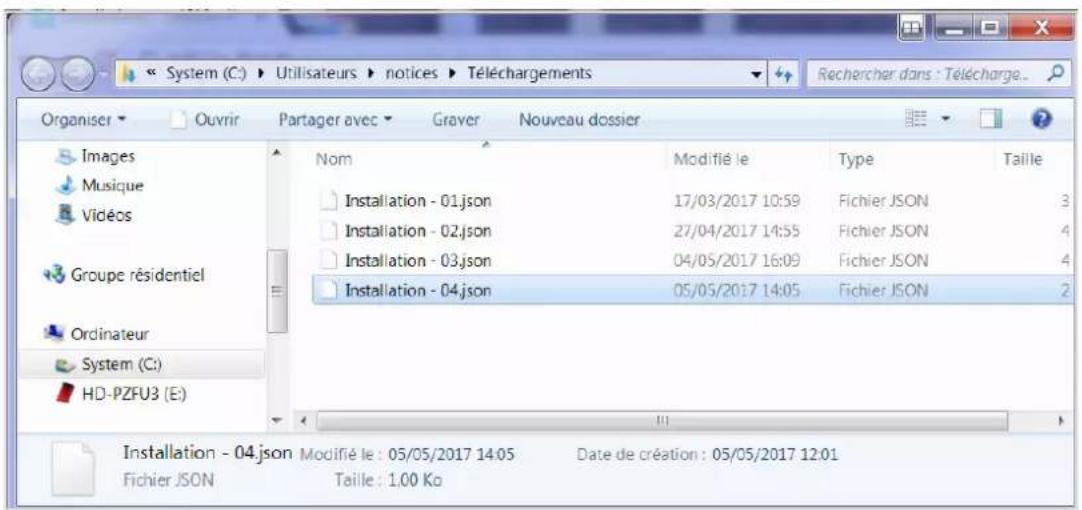

Après le téléchargement du fichier, archiver le fichier de sauvegarde.

System (C:) ▶ Utilisateurs ▶ notices ▶ Téléchargements Rechercher dans : Télécharge... Organiser ▶ Ouvrir Partager avec ▶ Graver Nouveau dossier Images Musique Vidéos Groupe résidentiel Ordinateur System (C:) HD-PZFU3 (E) Nom Modifié le Type Taille Installation - 01.json 17/03/2017 10:59 Fichier JSON 3 Installation - 02.json 27/04/2017 14:55 Fichier JSON 4 Installation - 03.json 04/05/2017 16:09 Fichier JSON 4 Installation - 04.json 05/05/2017 14:05 Fichier JSON 2 Installation - 04.json Modifié le : 05/05/2017 14:05 Date de création : 05/05/2017 12:01 Fichier JSON Taille : 1,00 Ko

4.2.7. Créer un Mémo

Vous pouvez saisir en commentaire une tâche à effectuer, ou toute autre information relative à une installation. Lorsque la liste des installations est affichée :

- Cliquer sur pour ajouter, par exemple, un mémo d'une tâche à effectuer.

Bienvenue martin Nouveau Ouvnr Étter Suppimer Sauvegarder Installation ▲ Nom Date Memo Active Installation - 03 lundi 08 janvier 2018 - 14:50 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 14:19

La fenêtre Mémos s'affiche.

- Cliquer sur Enregistrer une fois la tâche ajoutée.

Mémos Nouveau Nouveau mémo Enregistrer

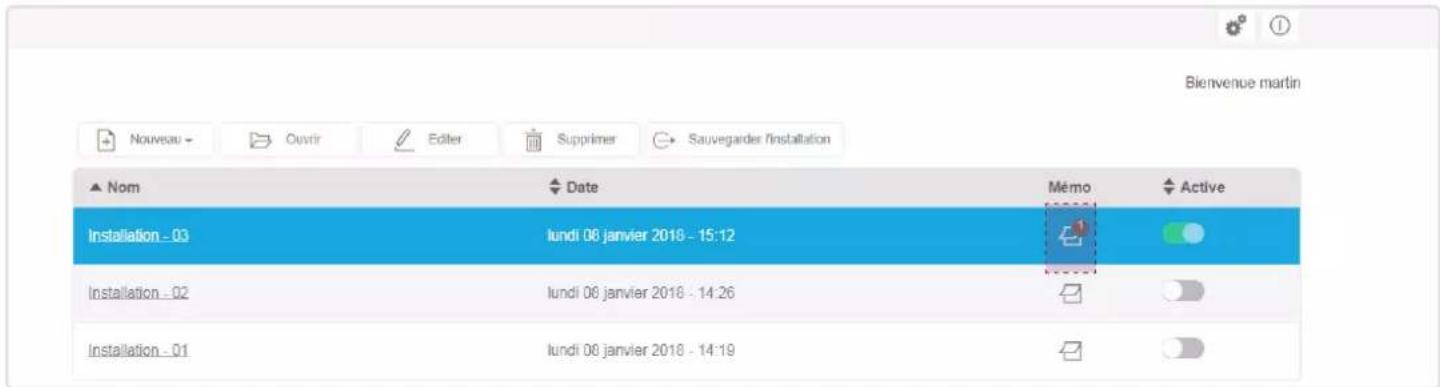

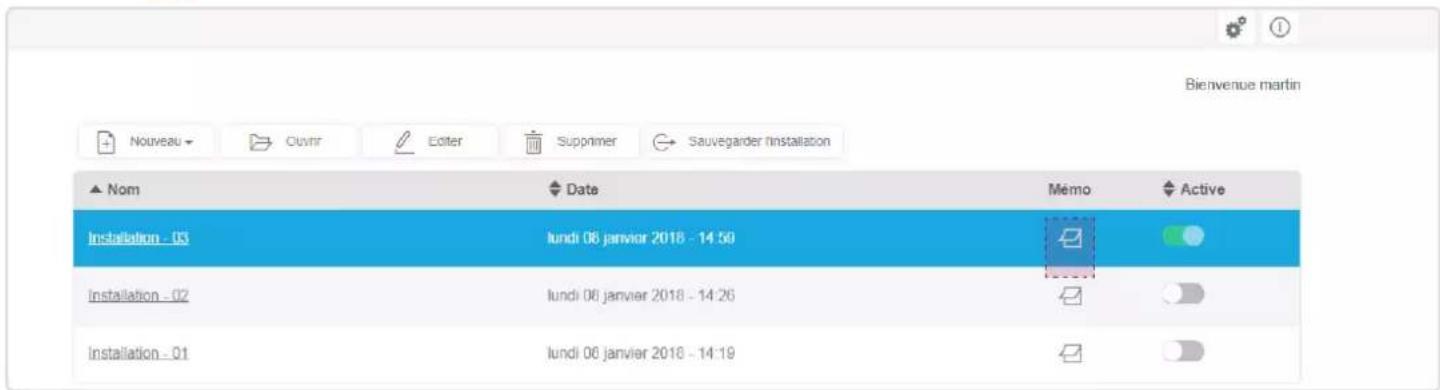

Sur la vue des installations, le nombre de mémos est comptabilisé.

Bienvenue martin Nouveau Ouvir Editor Supprimer Sauvegarder Installation ▲ Nom Date Mémo Active Installation - 03 lundi 08 janvier 2018 - 15:12 Installation - 02 lundi 08 janvier 2018 - 14:26 Installation - 01 lundi 08 janvier 2018 - 14:19

4.3. Le tableau de bord

La page Tableau de bord permet à l'utilisateur lorsqu'une installation (Installation-01 dans notre exemple) est sélectionné :

• d'afficher dans Contenu une vue d'ensemble des éléments de l'installation tels que les Utilisateurs, les Appareils et les Zones d'appel,
• d'afficher la liste des Utilisateurs configurés avec les informations suivantes :

- le Nom de l'utilisateur avec un lien dynamique permettant d'afficher la vue détaillée,

- le Rôle de l'utilisateur,

- l'état du compte de l'utilisateur si Activé ou non.

• d'afficher la liste des Appareils configurés avec les détails suivants :

• le Nom de l'appareil avec un lien dynamique permettant d'afficher la vue détaillée,

• la Catégorie de l'appareil,
• l'Adresse de l'appareil dans l'installation à bus 2fils,

- d'afficher la liste des Zones d'appel configurées avec les détails suivants :

• le Nom de la zone d'appel avec un lien dynamique permettant d'afficher la vue détaillée,
• la Catégorie de la zone d'appel,
• les Appareils associés (mobiles) avec la zone d'appel

• l'Adresse de participant de la zone d'appel (adresse du bouton d'appel).

• d'ajouter un utilisateur et son appareil mobile avec un bouton Ajouter un utilisateur bouton (voir chapitre 4.4.1. Créer un nouvel utilisateur),

• d'ajouter un appareil mobile pour l'associer à un utilisateur existant avec un bouton Ajouter un appareil mobile.

Installations Tableau de bors Utilisateurs Appareils Zone d'appel Bouton d'appel - 01 Bouton d'appel Ajouler un apparaé mobiles Ajouler un apparaé mobiles Benvenue martin Contenu 3 utilisateurs 4 appareils 1 zone d'appel Installation Date de création : lundi 08 janvier 2018 - 14:15 Date de modification : lundi 08 janvier 2018 - 16:23 Ajouler un utilisateur Ajouler un appareil mobiles Utilisateurs Nom Rôle Activé martin Administrateur InstCorp Installateur mme martin Utilisateur restreint Appareils Nom Catégorie Adresse tablirte Client mobile (IP) Gateway Device Passerelle 0/F Poste extérieur - 01 Poste extérieur 0/0 Poste interneur - 01 Poste interneur 0/0 Zones d'appel Nom Catégorie Appareils associés Adresse de participant Bouton d'appel - 01 Bouton d'appel 0/0

L'information affichée des éléments de l'installation est dynamique, c'est-à-dire qu'elle dépend du rôle (profil) de l'utilisateur connecté.

4.4. Les utilisateurs

Cette partie permet à l'utilisateur de :

• créer ou supprimer les utilisateurs en définissant le profil ou le rôle de chacun,
• visualiser, et gérer les profils utilisateurs existants (sauvegardés dans le serveur de configuration),
• modifier des droits d'accès.

Il existe 4 profils différents d'utilisateur :

• l'administrateur : c'est le seul compte actif par défaut lorsque l'on se connecte sur un serveur de configuration. Il a un accès total au logiciel de configuration et possède tous les droits. Il existe un seul compte administrateur par serveur de configuration.
• l'installateur : il configure toute l'installation matérielle et a un accès total au logiciel de configuration. Seul l'administrateur peut créer ou supprimer un profil installateur.
• l'utilisateur référent : il existe potentiellement autant d'utilisateur référent que de zone d'appel (bouton d'appel). Il possède un droit d'accès pour utiliser le logiciel de configuration et modifier le paramétrage dans sa zone d'appel uniquement. Il peut créer ou supprimer des utilisateurs restreints. Un utilisateur référent peut gérer plusieurs utilisateurs restreints.
• l'utilisateur restreint : c'est un utilisateur du système dont les droits sont définis par l'utilisateur (administrateur, installateur ou référent) associé. Il n'a aucun accès au logiciel de configuration, et il ne peut utiliser que l'application utilisateur final elcom access.

Lorsque la fenêtre s'affiche, on visualise :

• le champ Activation (valeur par défaut : case activée),
• le champ Nom (par défaut : le nom renseigné lors de la création de l'utilisateur. Ne peut pas être modifié ici),
• le champ Rôle (par défaut : le rôle renseigné lors de la création de l'utilisateur. Ne peut pas être modifié ici),
• le champ Email (par défaut : l'adresse email renseignée lors de la création de l'utilisateur. Ne peut pas être modifié ici),

- le champ Accès aux archives d'images permet d'autoriser l'accès pour cet utilisateur à la mémoire d'images archivées sur le serveur (valeur par défaut : active),

- le champ Zones d'appel autorisées permet d'associer un bouton d'appel à un utilisateur. Il est possible d'associer plusieurs boutons d'appel à un utilisateur.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Echler Bienvenue martin Nom Rôle Email martin Administrateur [e-mail] InstCorp Installateur [e-mail] mme.martin Utilisateur référent [e-mail] Utilisateur Activation Nom mme martin Rôle Utilisateur référent Email [e-mail] Informations Accès aux archives des images Autorisé Zones d'appel autorisées Bouton d'appel - 01

4.4.1. Créer un nouvel utilisateur

Le profil avec lequel vous êtes connectés sur le logiciel de configuration vous autorise à créer certains comptes. Par exemple, un utilisateur référent ne peut pas créer un profil installateur. Nous utiliserons ci-dessous le profil administrateur pour détailler les différentes fonctions.

Lorsque Utilisateurs est sélectionnée dans la barre de navigation :

- Cliquer sur Nouveau pour créer un nouvel utilisateur.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Bienvenue martin Nouveau Supprimer Editar Nom Rôle Email martin Administrateur [e-mail] InstCorp Installateur [e-mail] mme martin Utilisateur référont [e-mail] Utilisateur Activation Nom mme martin Rôle Utilisateur référent Email [e-mail] Informations Accès aux archives des images Autorsé Zones d'appel autorisées Bouton d'appel - 01

La fenêtre Création d'un nouvel utilisateur s'affiche :

- compléter les informations nécessaires pour la création de l'utilisateur :

• nom : 40 caractères max.,
• email : 100 caractères max.
• mot de passe : 6 caractères min. et 40 caractères max.,
• confirmer mot de passe : idem,

Création d'un nouvel utilisateur Nom Email Mot de passe Confirmer le mot de passe Rôle Utilisateur restreint Parent martin Ajouter un appareil mobile Nom Client mobile (IP) - 01 Bouton d'appel - 01 Ok Annuler

Pour définir le profil de l'utilisateur, cliquer dans le menu déroulant Rôle.

Création d'un nouvel utilisateur Nom utilisateur Email [e-mail] Mot de passe ...... Confirmer le mot de passe ...... Rôle Utilisateur restreint Parent Installateur Ajouter un appareil mobile Utilisateur référent Nom Utilisateur restreint Client mobile (IP) - 01 Bouton d'appel - 01 Ok Annuler

Si un profil installateur existe déjà, il n'est pas possible d'en créer un second

Si le rôle du nouvel utilisateur est défini comme Utilisateur restreint, alors vous devez choisir l'utilisateur qui va définir ses droits. Pour cela, cliquer dans le menu déroulant Parent.

Création d'un nouvel utilisateur Nom utilisateur Email [e-mail] Mot de passe ...... Confirmer le mot de passe ...... Rôle Utilisateur restreint Parent martin Ajouter un appareil mobile InstCorp Nom martin Client mobile (IP) - 01 mme martin Ok Annuler

Vous devez renseigner les informations nécessaires à l'appareil mobile.

• Modifier le nom du terminal mobile, dans notre exemple, le nom est smartphone.
• Valider la zone d'appel, dans notre exemple Bouton d'appel-01 est activée.

Création d'un nouvel utilisateur Nom utilisateur Email [e-mail] Mot de passe ...... Confirmer le mot de passe ...... Rôle Utilisateur restreint ✓ Parent martin Ajouter un appareil mobile Nom smartphone Bouton d'appel - 01 Ok Annuler

Pour valider la création du profil utilisateur, cliquer sur OK.

Création d'un nouvel utilisateur Nom utilisateur Email [e-mail] Mot de passe ...... Confirmer le mot de passe ...... Rôle Utilisateur restreint Parent martin Ajouter un appareil mobile Nom smartphone ✓ Bouton d'appel - 01 Ok Annuler

Une fenêtre Terminer s'affiche, cliquer sur OK.

Terminer Vous venez de créer un utilisateur : pour qu'il puisse recevoir des appeis sur son client mobile, il lui faudra télécharger l'application elcom access sur le Play Store ou l'Apple Store et entrer les identifiants que vous venez de créer. Ok

4.4.2. Supprimer un utilisateur

Le compte de l'utilisateur est supprimé de la mémoire interne du serveur de configuration.

- Après avoir sélectionné un utilisateur, cliquer sur Supprimer.

Projekt - 01 Nouveau Supprimer Euter Bienvenue martin Nom Rôle Email martin Administrateur [e-mail] InstCorp Installateur [e-mail] frau martin Utilisateur restreint [e-mail] utilisateur Utilisateur référent [e-mail] Utilisateur Activation Nom utilisateur Rôle Utilisateur référent Email [e-mail] Informations Accès aux archives des images Autorisé Zones d'appel autorisées Bouton d'appel - 01

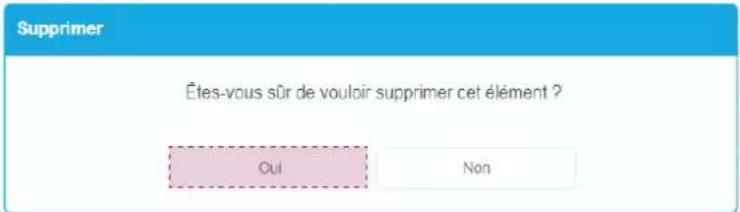

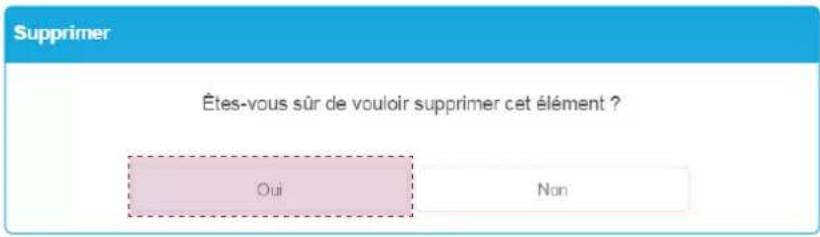

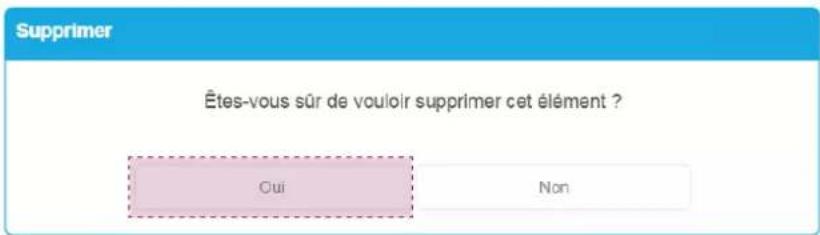

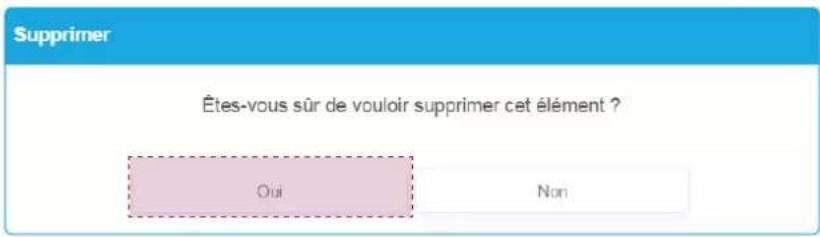

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Êtes-vous sûr de vouloir supprimer cet élément ? Oui Non

4.4.3. Editer un utilisateur

Les informations relatives à un utilisateur existant peuvent être modifiées à ce niveau.

- Après avoir sélectionné un utilisateur, cliquer sur Editer.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Projekt - 01 Nouveau Supprimer Editor Bienvenue martin Nom Rôle Email martin Administrateur [e-mail] InstCorp Installateur [e-mail] frau martin Utilisatour rostreint [e-mail] utilisateur Utilisateur référent [e-mail] Utilisateur Activation Nom utilisateur Rôle Utilisateur référent Email [e-mail] Informations Accès aux archives des images Autorisé Zones d'appel autorisées Bouton d'appel - 01

Une fenêtre Modifier l'utilisateur apparait :

• le champ Activation permet d'activer ou de désactiver le profil de l'utilisateur,
• le champ Nom permet de modifier l'identifiant de l'utilisateur,
• le champ Email permet de changer l'adresse de messagerie de l'utilisateur,
• le champ Changer le mot de passe permet de modifier le mot de passe de l'utilisateur.

Modifier l'utilisateur Activation Nom Utilisateur Email [e-mail] Changer le mot de passe Changer le mot de passe Rôle Utilisateur réferent Description Langue Français Format d'heure 24h Thème Noir Blanc Options du client Afficher une flèche pour accéder à la vue de détail Lier votre compte MyHager Lier votre compte MyHager Enregistrer Annuler

- le champ Rôle permet de modifier le profil de l'utilisateur en activant le menu déroulant,

Modifier l'utilisateur Activation Nom Utilisateur Email [e-mail] Changer le mot de passe Rôle Description Langue Français Format d'heure 24h Thème Noir Blanc Options du client Afficher une flèche pour accéder à la vue de détail Lier votre compte MyHager Enregistrer Annuler

Si un profil installateur existe déjà, il n'est pas possible d'en créer un second

- le champ Langue permet de modifier la langue lorsque l'utilisateur se connecte avec son profil,

Modifier l'utilisateur Activation Nom Utilisateur Email [e-mail] Changer le mot de passe Changer le mot de passe Rôle Utilisateur réferent Description Langue Format d'heure Thème Options du client Lier votre compte MyHager Français English Français Deutsch Nederlands Italiano Entregistrer Annuler

- le champ Format d'heures permet de changer le format horaire,

Modifier l'utilisateur Activation Nom Utilisateur Email [e-mail] Changer le mot de passe Changer le mot de passe Rôle Utilisateur référent Description Langue Français Format d'heure 24h Thème 24h AM/PM Options du client de détail Lier votre compte MyHager Lier votre compte MyHager Enregistrer Annuler

• le champ Thèmes permet de sélectionner le fond d'écran (Noir ou Blanc) de l'affichage lorsque l'utilisateur se connecte avec son profil,
• le champ Options du client permet d'afficher dans le tableau de bord, une flèche pour accéder à la vue détaillée de l'utilisateur.

Modifier l'utilisateur Activation Nom Utilisateur Email [e-mail] Changer le mot de passe Rôle Changer le mot de passe Utilisateur réfèrent Description Langue Français Format d'heure 24h Thème Noir Blanc Options du client Afficher une flèche pour accéder à la vue de détail Lier votre compte MyHager Lier votre compte MyHager Enregistrer Annuler

Une fois les modifications apportées, cliquer sur Enregistrer pour sauvegarder les données.

Modifier l'utilisateur Activation Nom Utilisateur Email [e-mail] Changer le mot de passe Changer le mot de passe Rôle Utilisateur réfèrent Description Langue Français Format d'heure 24h Thème Noir Blanc Options du client Afficher une flèche pour accéder à la vue de détail Lier votre compte MyHager Lier votre compte MyHager Entregistrer Annuler

4.5. Les appareils

La page Appareils permet à l'utilisateur lorsqu'une installation (Installation-01 dans notre exemple) est sélectionnée dans la partie Gestions des installations :

• d'afficher la liste actuelle des appareils existants,
• de déclarer ou supprimer des appareils (à bus 2 fils et IP),
• de modifier les paramètres des appareils.

Installations Tableau de bord Unisateurs Apprais Zones d'apool Installation - 01 Nouveau Supprimer Editor admin

4.5.1. La passerelle / le serveur de configuration

Lorsqu'une installation est créée, seule la passerelle (Gateway Device) est présente dans la liste. C'est le seul appareil qui ne peut être supprimé ou créé manuellement. Lorsque la fenêtre de la passerelle est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (chaque appareil ne peut avoir qu'une seule catégorie),
• le champ Adresse pour l'identification de l'appareil avec l'adresse du groupe et l'adresse de l'appareil (valeur par défaut : 0/F avec une plage des valeurs : 0 / 0 à F / F),
• le champ ID (SIP) de l'appareil identifie la passerelle (valeur par défaut : 500 avec une plage des valeurs : 000 à 999),
• le champ Délai d'annulation de l'écho (valeur par défaut : 150 avec une plage des valeurs : 000 à 999),
• le champ Type de capture permet lorsque la Capture d'images est autorisée, de définir si l'enregistrement est une image ou une vidéo,

- les champs Code d'accès DTMF pour l'activation :

• de la Commande de gâche (valeur par défaut : 96 avec une plage des valeurs : 0000 à FFFF),
• de la Commande de lumière (valeur par défaut : 98 avec une plage des valeurs : 0000 à FFFF),
• du Changement de caméra (valeur par défaut : 980 avec une plage des valeurs : 0000 à FFFF).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau + Supprimer Bienvenue admin Nom Categorie Gateway Device Passerelle Passerelle Nom Gateway Device Categorie Passerelle Paramètres Adresse 0 F ID (SiP) de l'appareil 500 Délai d'annulation de l'écho 150 Type de capture Image Code d'accès DTMF : Commande DTMF 9 6 Commande de lumière 9 8 Changement de caméra 9 8 0

4.5.2. Le poste extérieur

Si le système est équipé de plusieurs postes, ils doivent tous être déclarés.

4.5.2.1. Déclarer un poste extérieur

Pour déclarer un poste extérieur, vous devez dans le menu Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche.
• cliquer sur Poste extérieur.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau + Supprimer Bienvenue admin Poste extérieur Catégorie Passerelle Poste intérieur Passerelle Relais de commutation Caméra tube Caméra (IP) Client mobile (IP) Passerelle Nom Gateway Device Catégorie Passerelle Paramètres Adresse 0 F ID (SIP) de l'appareil 500 Délai d'annulation de l'écho 150 Type de capture Image Code d'accès DTMF : Commande DTMF 9 6 Commande de lumière 9 8 Changement de caméra 9 8 0

Lorsque la fenêtre du poste extérieur est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (chaque appareil ne peut avoir qu'une seule catégorie),
• le champ Type définit le type du poste extérieur (valeur par défaut : Audio avec le choix entre Audio/Vidéo ou Audio).
• le champ Nombre de boutons définit le nombre de boutons d'appel utilisés sur le poste extérieur (valeur par défaut : 1 avec une plage des valeurs : 1 à 256). Le bouton + permet d'ajouter des boutons d'appel,
• le champ Adresse correspond à l'assignation du poste extérieur (interrupteurs rotatifs ou afficheur numérique) avec l'adresse du groupe et l'adresse de porte (valeur par défaut : valeur disponible avec une plage des valeurs : 0 / 0 à F / F),
• le champ ID (SIP) de l'appareil identifie le poste extérieur (valeur par défaut : 300 avec une plage des valeurs : 000 à 999).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste extérieur - 01 Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boutons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Paramètres Adresse 0 0 ID (SIP) de l'appareil 300

4.5.2.2. Paramétrer une zone d'appel

Le champ Zone d'appel définit les zones d'appel dont la liste dynamique dépend du nombre de boutons d'appel définis précédemment. Il existe autant de zones d'appel que de boutons d'appel créés. Dans notre exemple, un seul bouton d'appel est utilisé et le champ Zone d'appel est vide.

Pour paramétrer la zone d'appel, vous devez dans le menu déroulant de la Zone d'appel :

• Cliquer sur Nouveau.

Installations Tableau oc bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Nom Poste extérieur - 01 Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boutons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Nouveau Adresse 0 0 ID (SIP) de l'appareil 300

Lorsque la fenêtre est affichée :

• le champ Zone d'appel est nommé Bouton d'appel 1 par défaut,
• le champ Adresse de participant correspond à l'assignation de bouton d'appel du poste extérieur avec l'adresse du groupe et l'adresse du bouton (valeur par défaut : valeur disponible avec une plage des valeurs : 0 / 0 à F / F),
• le champ ID (SIP) des zones d'appel identifie la zone d'appel (valeur par défaut : 100 avec une plage des valeurs : 000 à 999),
• le symbole permet de supprimer une zone d'appel.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau + Supprimer Bienvenue admin Nom Catégorie Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste extérieur Nom Poste extérieur - 01 Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boulons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Bouton d'appel - 01 0 0 100 Paramètres Adresse 0 0 ID (SIP) de l'appareil 300

4.5.2.3. Supprimer un poste extérieur

Si vous devez supprimer un poste extérieur d'une installation, vous devez :

- Après avoir sélectionné le poste extérieur, cliquer sur Supprimer.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Nom Poste extérieur - 01 Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boutons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Bouton d'appel - 01 0 0 100 Paramètres Adresse 0 0 ID (SIP) de l'appareil 300

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Étes-vous sûr de vouloir supprimer cet élément ? Oui Non

4.5.3. Le poste intérieur

Si le système est équipé de plusieurs postes, ils doivent tous être déclarés.

4.5.3.1. Déclarer un poste intérieur

Pour déclarer un poste intérieur, vous devez dans le menu Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche.
• cliquer sur Poste intérieur (i2bus).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Poste extérieur Passerie Poste extérieur Poste extérieur Nom Poste extérieur - 01 Catégorie Poste extérieur Type Audio / Vidéo Audio Nombre de boutons 1 + Zones d'appel Adresse de participant ID (SIP) des zones d'appel Bouton d'appel - 01 0 0 100 Paramètres Adresse 0 0 ID (SIP) de l'appareil 300

Lorsque la fenêtre du poste intérieur est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (chaque appareil ne peut avoir qu'une seule catégorie),
• le champ Adresse correspond à l'assignation du poste intérieur (interrupteurs rotatifs) avec l'adresse du groupe et l'adresse du poste (valeur par défaut : valeur disponible avec une plage des valeurs : 0 / 0 à F / F),
• le champ ID (SIP) de l'appareil identifie le poste intérieur (valeur par défaut : 400 avec une plage des valeurs : 000 à 999),
• le champ Lien permet d'activer l'écoute en parallèle sur les postes avec une adresse groupe identique et une adresse de poste à 0 (par défaut la fonction n'est pas activée et n'est pas disponible pour un poste intérieur ayant une adresse d'assignation en 0 / 0).
• le champ Bouton d'appel permet d'activer le renvoi d'appel d'étage (sonnette) vers un périphérique IP (par défaut la fonction est activée).

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Gateway Devicé Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Poste intérieur - 01 Contégorie Poste intérieur Poste intérieur Paramètres Adresse de participant 0 0 ID (SIP) de l'appareil 400 Lien Ecoûte sur UO Bouton d'appel Active Remvoi d'appel de la sonnette vers des périphériques IP

4.5.3.2. Supprimer un poste intérieur

Si vous devez supprimer un poste intérieurd'une installation, vous devez :

- Après avoir sélectionné le poste intérieur, cliquer sur Supprimer.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau + Supprimer Bienvenue admin Nom Catégorie Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Poste intérieur Poste intérieur - 01 Contégorie Poste intérieur Paramètres Adresse de participant 0 0 ID (SIP) de l'appareil 400 Lien Ecoute sur 0.0 Bouton d'appel Activé Renvoi d'appel de la sonnette vers des périphériques IP

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Êtes-vous sûr de vouloir supprimer cet élément ? Cui Non

4.5.4. Le relais de commutation

Si le système est équipé de plusieurs relais, ils doivent tous être déclarés.

4.5.4.1. Déclarer un relais

Pour déclarer un relais, vous devez dans le menu Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche.
• cliquer sur Relais de commutation.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Poste extérieur Passerelle Poste extérieur Relais de commutation Caméra tube Caméra (IP) Client mobile (IP) Catégorie Poste intérieur Nom Poste intérieur - 01 Catégorie Poste intérieur Paramètres Adresse de participant 0 0 ID (SIP) de l'appareil 400 Lien Écoute sur 0/0 Bouton d'appel Activé Renvoi d'appel de la sonnette vers des périphériques IP

Lorsque la fenêtre du relais est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (chaque appareil ne peut avoir qu'une seule catégorie),
• le champ Adresse correspond à l'assignation du relais (interrupteurs rotatifs) avec l'adresse du groupe et l'adresse du relais (valeur par défaut : valeur disponible avec une plage des valeurs : 0 / 0 à F / F),
• le champ Commande DTMF pour le paramétrage du code DTMF sur 4 digits (valeur par défaut : 0/0/0/0 avec une plage des valeurs pour chaque digit : 0 à 9, *, #, A à D.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Relais de commutation - 01 Catégorie Relais de commutation Type Gâche Paramètres Adresse 0 1 Commande DTMF 0 0 0 0

- le champ Type pour choisir le type de commande (valeur par défaut : Gâche avec comme choix des valeurs possibles en cliquant dans le menu déroulant : Gâche, Lumière ou Autre).

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Getaway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Nom Retais de commutation - 01 Catégorie Relais de commutation Type Câche Lumière Gâche Autre Paramètres Adresse Commande DTMF 0 0 0 0

4.5.4.2. Supprimer un relais

Si vous devez supprimer un relais d'une installation, vous devez :

- Après avoir sélectionné le relais, cliquer sur Supprimer.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau → Supprimer Bienvenue admin Nom Catégorie Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Relais de commutation - 01 Catégorie Relais de commutation Type Gâche Paramètres Adresse 0 1 Commande DTMF 0 0 0 0

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Êtes-vous sûr de vouloir supprimer cet élément ? Oui Non

4.5.5. La caméra tube

Si le système est équipé de plusieurs caméras, elles doivent toutes être déclarées.

4.5.5.1. Déclarer une caméra tube

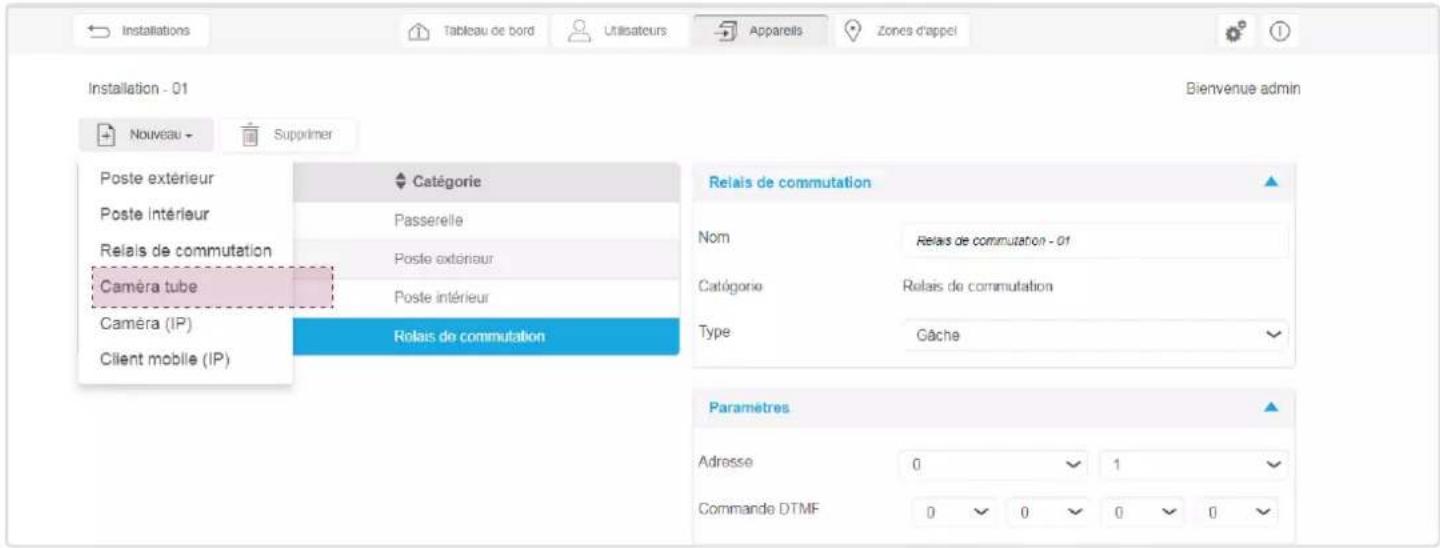

Pour déclarer une caméra tube, vous devez dans le menu Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche.
• cliquer sur Caméra tube.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau + Supprimer Poste extérieur Passerelle Poste extérieur Retais de commutation Caméra tube Poste intérieur Retais de commutation Caméra (IP) Client mobile (IP) Bienvenue admin Retais de commutation Nom Retais de commutation - 01 Catégorie Retais de commutation Type Gâche Paramètres Adresse 0 1 Commande DTMF 0 0 0 0

Lorsque la fenêtre de la caméra tube est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (chaque appareil ne peut avoir qu'une seule catégorie),
• le champ Adresse correspond à l'assignation de la caméra avec l'adresse du groupe et l'adresse de la caméra (valeur par défaut : valeur disponible avec une plage des valeurs : 0 / 0 à F / F),

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Caméra tube - 01 Caméra tube Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Caméra tube Nom Caméra tube - 01 Catégorie Caméra tube Type Caméra standard Paramètres Adresse: 0 2

- le champ Type pour choisir le type de caméra (valeur par défaut : Standard) avec comme choix des valeurs possibles en cliquant dans le menu déroulant : Caméra seule, Caméra supplémentaire ou Caméra standard).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Caméra tube - 01 Caméra tube Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Caméra tube Nom Caméra tube - 01 Catégorie Caméra tube Type Caméra standard Caméra seule Caméra supplémentaire Caméra standard Paramètres Adresse

Les notions de caméra seule, supplémentaire ou standard sont définies dans la documentation technique relative au bus 2 fils i2bus.

4.5.5.2. Supprimer une caméra tube

Si vous devez supprimer une caméra d'une installation, vous devez :

- Après avoir sélectionné la caméra, cliquer sur Supprimer.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Suppliner Bienvenue admin Nom Catégorie Caméra tube - 01 Caméra tube Gateway Device Passerella Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Caméra tube Nom Caméra tube - 01 Catégorie Caméra tube Type Caméra standard Paramètres Adresse 0 2

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Étes-vous sûr de vouloir supprimer cet élément ? Oui Non

4.5.6. La caméra (IP)

Si le système est équipé de plusieurs caméras, elles doivent toutes être déclarées.

4.5.6.1. Déclarer une caméra (IP)

Pour déclarer une caméra, vous devez dans le menu Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche.
• cliquer sur Caméra (IP).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau + Supprimer Bienvenue admin Poste extérieur Catégorie Poste intérieur Caméra tube Passarello Relais de commutation Caméra tube Poste extérieur Caméra (IP) Poste intérieur Client mobile (IP) Relais de commutation Caméra tube Nom Caméra tube - 01 Catégorie Caméra tube Type Caméra standard Paramètres Adresse 0 2

Lorsque la fenêtre de la caméra IP est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (chaque appareil ne peut avoir qu'une seule catégorie),
• le champ Adresse correspond à l'assignation de la caméra avec l'adresse du groupe et l'adresse de la caméra (valeur par défaut : valeur disponible avec une plage des valeurs : 0 / 0 à F / F). Cette assignation permet de visualiser cette caméra (IP) comme une caméra (i2bus) sur un poste intérieur par exemple.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Rolais de commutation - 01 Rolais de commutation Caméra (IP) Nom Caméra (IP) - 01 Catégorie Caméra (IP) Type Caméra standard Paramètres Adresse 0 3 IP Port 80 Codac Nom d'utilisateur Mot de passe

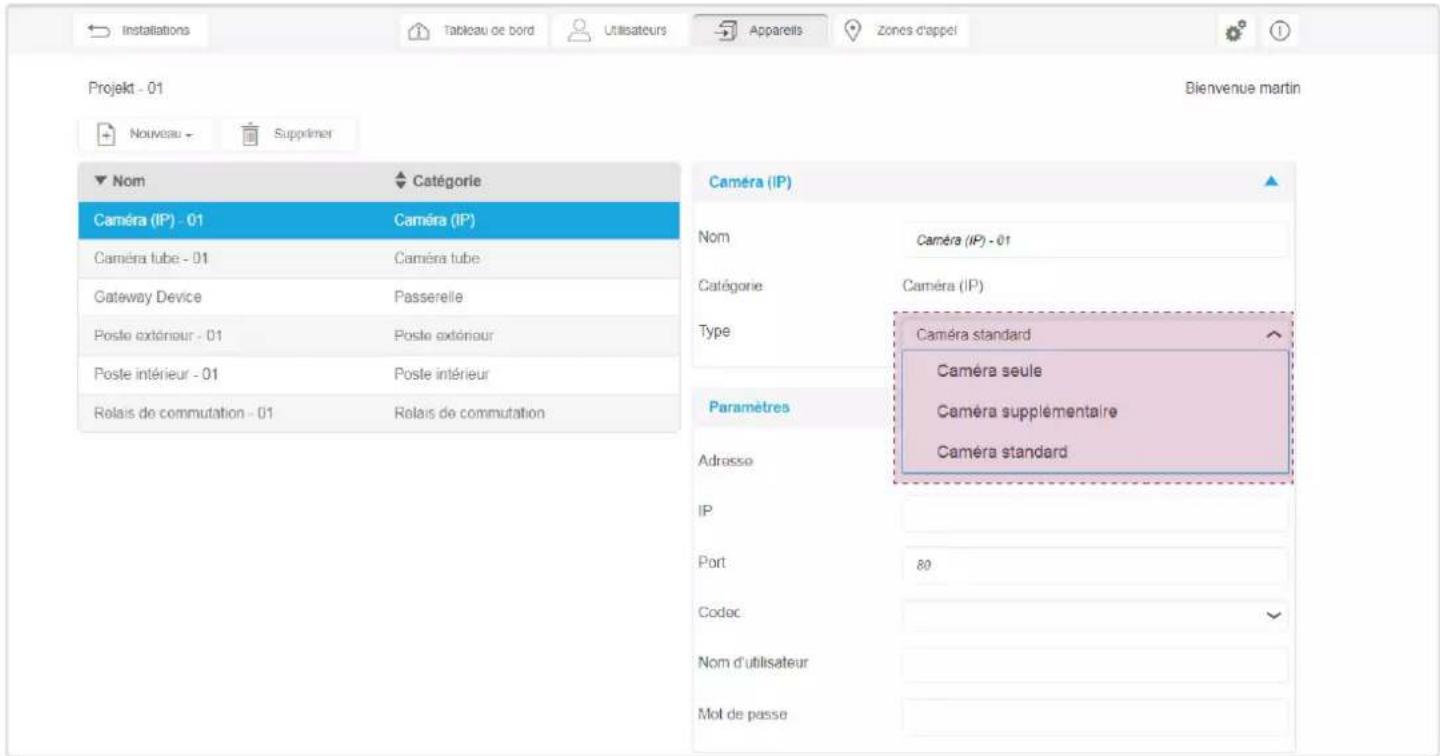

- le champ Type pour choisir le type de caméra (valeur par défaut : Standard) avec comme choix des valeurs possibles en cliquant dans le menu déroulant : Caméra seule, Caméra supplémentaire ou Caméra standard).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Projekt - 01 Nouveau Supprimer Bienvenue martin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Caméra (IP) Nom Caméra (IP) - 01 Catégorie Caméra (IP) Type Caméra standard Caméra seule Caméra supplémentaire Caméra standard Paramètres Adresse IP Port 80 Codec Nom d'utilisateur Mol de passe

Les notions de caméra seule, supplémentaire ou standard sont définies dans la documentation technique relative au bus 2 fils i2bus.

4.5.6.2. Paramétrer une caméra (IP)

Il est nécessaire de configurer les paramètres IP de la caméra pour la connexion.

Pour paramétrer la zone d'appel, vous devez dans le menu déroulant de la Zone d'appel :

• le champ IP correspond à l'adresse IP de la caméra connectée sur le réseau (valeur par défaut : vide / exemple de saisie : 192.168.0.25),
• le champ Port correspond au port de la caméra à configurer (valeur par défaut : 80 avec une plage de valeur : 1 à 65535),
• le champ Nom d'utilisateur correspond à l'identifiant de la caméra à configurer (valeur par défaut : vide avec une valeur de la plage : jusqu'à 40 caractères max.),
• le champ Mot de passe correspond au mot de passe de la caméra à configurer (valeur par défaut : vide avec une valeur de la plage : jusqu'à 40 caractères max.).
  Les champs Nom d'utilisateur et Mot de passe doivent être renseignés pour le fonctionnement de la caméra.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Releis de commutation - 01 Releis de commutation Caméra (IP) Nom Caméra (IP) - 01 Catégorie Caméra (IP) Type Caméra standard Paramètres Adresse 0 3 IP 192 168.0.25 Port 80 Codec Nom d'utilisateur admin Mot de passe ......

- le champ Codec permet de choisir dans le menu déroulant le codec correspondant à la caméra à configurer.

Installation - 01 Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Biervenue admin Caméra (IP) Nom Caméra (IP) - 01 Catégorie Caméra (IP) Type Caméra standard Paramètres Adresse 0 3 IP 192 168.0.25 Fort 80 Codec Nom d'utilisateur Mot de passe UDP (IPX/IPN V1.3.0) Axis (VAPIX V2) Mobotox (Camera Integration SDK V1.0.1) Compro (IP Camera SDK V0.97C) Panasonic (CGI Interface V4.3) Generic (V1.0) IPCAM (CGI SDK V2.1) D-Link (Nipca V1.9.5)

Une URL avec le lien hypertexte permettant d'afficher la caméra dans une fenêtre du navigateur s'affiche lorsque :

• tous les champs sont renseignés,
• la caméra répond (sans erreur).

4.5.6.3. Supprimer une caméra (IP)

Si vous devez supprimer une caméra d'une installation, vous devez :
- Après avoir sélectionné la caméra, cliquer sur Supprimer.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau → Supprimer Bienvenue admin Nom Catégorie Caméra (IP) Caméra (IP) Caméra tube - 01 Caméra tube Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Caméra (IP) Nom Caméra (IP) - 01 Catégone Caméra (IP) Type Caméra standard Paramètres Adresse 0 3 IP 192.158.0.25 Port 80 Codec Nom d'utilisateur admin

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Êtes-vous sûr de vouloir supprimer cet élément ? Oui Non

4.5.7. Le Client mobile (IP)

Si plusieurs terminaux mobiles (smartphone ou tablette) doivent être utilisés dans l'installation, ils doivent tous être déclarés.

4.5.7.1. Déclarer un Client mobile (IP)

Pour déclarer un terminal mobile, vous devez dans le menu Appareils :

• cliquer sur Nouveau, un menu déroulant s'affiche,
• cliquer sur Client mobile (IP).

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Poste extérieur Catégorie Poste Intérieur Caméra (IP) Relais de commutation Caméra tube Caméra tube Passerelle Caméra (IP) Poste extérieur Caméra (IP) Client mobile (IP) Poste intérieur Releis de commutation Retais de commutation - 01 Releis de commutation Bienvenue admin Caméra (IP) Nom Caméra (IP) - 01 Catégorie Caméra (IP) Type Caméra standard Paramètres Adresse 0 3 IP 192.168.0.25 Port 80 Codec Nom d'utilisateur admin Mot de passe ......

Lorsque la fenêtre du terminal mobile est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (chaque appareil ne peut avoir qu'une seule catégorie),
• le champ Zones d'appel autorisées correspond aux zones d'appel existantes. Il faut cocher la case du bouton d'appel à associer avec le terminal mobile (valeur par défaut : case désactivée) :

- il existe autant de zones d'appel que de boutons d'appel utilisés

- il est possible d'associer plusieurs boutons d'appel avec le même terminal mobile,

• le champ ID (SIP) de l'appareil identifie le poste intérieur (valeur par défaut : valeur disponible avec une plage des valeurs : 000 à 999),

• le champ Autorisations permet de définir des droits pour :

• l'Appel de porte (valeur par défaut : autorisé)

• l'Ouverture de porte (valeur par défaut : autorisé)
• le Changement de caméra (valeur par défaut : autorisé).

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau → Supprimer Bienvenue admin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Client mobile (IP) - 01 Client mobile (IP) Gateway Device Passerolle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Client mobile (IP) Nom Client mobile (IP) - 01 Catégorie Client mobile (IP) Etat Aucun dispositif associé Révoquer Nom du propriétaire Zones d'appel autorisées Bouton d'appel - 01 Paramètres ID (SIP) de l'appareil 401 Autorisations : Appel de porte Autorisé Ouverture de porte Autorisé Changement de caméra Autorisé

4.5.7.2. Associer un Client mobile (IP)

Il est nécessaire d'indiquer avec quel profil utilisateur, le terminal mobile Client mobile (IP) 1 doit être associé. Pour cela, il faut sélectionner un utilisateur dans la liste des utilisateurs existants :

• cliquer sur Nom du propriétaire, la liste des utilisateurs existants s'affiche,
• sélectionner le profil utilisateur. Dans notre exemple, le profil utilisateur admin est choisi.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Client mobile (IP) - 01 Client mobile (IP) Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Client mobile (IP) Nom Client mobile (IP) - 01 Catégorie Client mobile (IP) Etat Aucun dispositif associé Révoquer Nom du propriétaire admin Zones d'appel autorisées Paramètres ID (SIP) de l'appareil 401 Autorisations : Appel de porte Autorisé

Lorsque l'utilisateur est défini, la fenêtre s'affiche et indique que :

• le Nom du propriétaire est admin,
- le terminal mobile de l'utilisateur n'est pas encore associé. Le champ Etat indique qu'aucun dispositif n'est pour le moment associé.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer Bienvenue admin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Client mobile (IP) - 01 Client mobile (IP) Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste inférieur - 01 Poste inférieur Releis de commutation - 01 Releis de commutation Client mobile (IP) Nom Client mobile (IP) - 01 Catégorie Client mobile (IP) Etat Aucun dispositif associé Révoquer Nom du propriétaire admin Zones d'appel autorisées Bouton d'appel - 01 Paramètres ID (SIP) de l'appareil 401 Autorisations : Appel de porte Autorisé Ouverture de porte Autorisé Changement de caméra Autorisé

Pour associer le terminal mobile (smartphone, tablette), l'application elcom access doit être installée sur le terminal (chapitre 3.9.) et votre terminal mobile doit être connecté localement (wifi) sur le routeur où la passerelle est connectée.

Pour procéder à l'association, vous devez :

1 2 3 Lancer l'application elcom access, une fenêtre Sélectionner votre serveur s'affiche : Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter Se connecter Sélectionner le serveur TJA510 de l'installation et appuyer sur Se connecter. Sélectionnez votre serveur Bienvenue Sélectionnez votre serveur dans la liste ci-dessous : TJA510 (TJA510-F0B628) Ajouter Se connecter La fenêtre Connexion s'affiche. Vous devez saisir le Nom d'utilisateur / Mot de passe (dans notre exemple : admin / 1234) et appuyer sur Se connecter. Connexion Entrez vos identifiants pour vous connecter au serveur : TJA510 (TJA510-F0B628) admin .... < Changer de serveur Se connecter >

4 La fenêtre Configuration s'affiche avec le nom de l'appareil à associer (dans notre exemple : Client mobile (IP)-01). Sélectionner Client mobile (IP)-01 et appuyer sur Se connecter.

Configuration Sélectionnez un appareil disponible : Client mobile (IP) - 01 Retour Se connecter >

5 Votre terminal mobile est correctement associé. Il peut être utilisé dans l'installation et vous pouvez ainsi réaliser les tests.

elcom access Pas d'appel Poste extérieur • 01 Appels Journal Archives Réglages

Lorsque le terminal mobile est associé, la réussite de l'association s'affiche instantanément sur la fenêtre :

- le champ Etat affiche Dispositif associé. Le terminal mobile est maintenant connecté avec l'interphone à bus 2fils.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Suppliner admin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Client mobile (IP) - 01 Client mobile (IP) Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Client mobile (IP) Nom Client mobile (IP) - 01 Catégorie Client mobile (IP) Etat Dispositif associé Révoquer Nom du propriétaire admin Zones d'appel autorisées Bouton d'appel - 01 Paramètres ID (SIP) de l'appareil 401 Autorisations : Appel de porte Autorisé Ouverture de porte Autorisé Changement de caméra Autorisé

Si vous désirez supprimer l'association d'un terminal mobile, vous devez :

• cliquer sur Révoquer, la fenêtre Révoquer s'affiche
• cliquer sur Oui pour valider.

Révoquer Etes-vous sûr de vouloir révoquer ce mobile ? Oui Non

Une fois le terminal mobile révoqué, le champ Etat affiche Aucun dispositif associé.

Installations Tableau de bord Utilisateurs Apparells Zones d'appel Installation - 01 Nouveau Suppner admin Nom Categorie Caméra (IP) - 01 Caméra (IP) Caméra tube (i2bus) - 01 Caméra tube (i2bus) Client mobile (IP) - 01 Client mobile (IP) Gateway Device Passerelle Poste extérieur (i2bus) - 01 Poste extérieur (i2bus) Poste intérieur (i2bus) - 01 Poste intérieur (i2bus) Relais de commutation (i2bus) - 01 Relais de commutation (i2bus) Client mobile (IP) Nom Client mobile (IP) - 01 Catégorie Client mobile (IP) Etat Aucun dispositif associé Révoquer Nom du propriétaire admin Zones d'appel autorisées Bouton d'appel - 01 Paramètres ID (SIP) de l'appareil 401 Autorisations : Appel de porte Autorisé Ouverture de porte Autorisé Changement de caméra Autorisé

4.5.7.3. Supprimer un Client mobile (IP)

Si vous devez supprimer un Client mobile (IP) d'une installation, vous devez :

- Après avoir sélectionné le dispositif, cliquer sur Supprimer.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer admin Nom Catégorie Caméra (IP) - 01 Caméra (IP) Caméra tube - 01 Caméra tube Client mobile (IP) - 01 Client mobile (IP) Gateway Device Passerelle Poste extérieur - 01 Poste extérieur Poste intérieur - 01 Poste intérieur Relais de commutation - 01 Relais de commutation Client mobile (IP) Nom Client mobile (IP) - 01 Catégorie Client mobile (IP) Etat Dispositif associé Révoquer Nom du propriétaire admin Zones d'appel autorisées Bouton d'appel - 01 Paramètres ID (SIP) de l'appareil 401 Autorisations : Appel de porte Autorisé Ouverture de porte Autorisé Changement de caméra Autorisé

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Êtes-vous sûr de vouloir supprimer cet élément ? Oui Non

4.6. Les zones d'appel

La page Zones d'appel permet à l'utilisateur connecté lorsqu'une installation (Installation-01 dans notre exemple) est sélectionnée :

• de visualiser la liste des zones d'appel existantes,
• de modifier les paramètres de la zone d'appel sélectionnée,
  • d'ajouter ou supprimer des zones d'appel.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 admin Nouveau Supprimer Editor

Lorsque la fenêtre Zones d'appel est affichée :

• le champ Nom peut être personnalisé,
• le champ Catégorie n'est pas modifiable (la zone d'appel ne peut avoir qu'une seule catégorie),
• le champ Adresse de participant correspond à l'assignation de bouton d'appel du poste extérieur avec l'adresse du groupe et l'adresse du bouton (valeur par défaut : valeur disponible avec une plage des valeurs : 0 / 0 à F / F),
• le champ ID (SIP) Zone d'appel identifie le bouton d'appel (valeur par défaut : valeur disponible avec une plage des valeurs : 000 à 999),
• le champ Capture d'image permet d'autoriser ou non la fonction (valeur par défaut : autorisé),
• le champ Appareils associés définit les terminaux mobiles des utilisateurs associés avec la zone d'appel (valeur par défaut : case désactivée).

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer admin Nom Catégorie Bouton d'appel - 01 Bouton d'appel Bouton d'appel Nom Bouton d'appel - 01 Catégorie Bouton d'appel Adresse de participant 0 0 Paramètres ID (SIP) Zone d'appel 100 Capture d'image Autorisé Appareils associés Poste interieur : Poste interieur - 01 (400) Clients IP : Client mobile (IP) - 01 (401)

4.6.1. Déclarer une zone d'appel

Pour déclarer une zone d'appel, vous devez dans le menu Zone d'appel :

• cliquer sur Nouveau, un menu déroulant s'affiche,
• cliquer sur Bouton d'appel.

Les zones d'appel sont automatiquement créées lors de la déclaration du poste extérieur et du nombre de boutons d'appel utilisés.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 admin Nouveau Supprimer Bouton d'appel Catégorie Bouton d'appel - 01 Bouton d'appel Bouton d'appel Nom Bouton d'appel - 01 Catégorie Bouton d'appel Adresse de participant 0 0 Paramètres ID (SiP) Zone d'appel 100 Capture d'image Autorisé Poste intérieur : Poste intérieur - 01 (400) Appareils associés Clients IP : Client mobile (IP) - 01 (401)

Une fenêtre s'affiche avec une nouvelle zone d'appel Bouton d'appel-02. Vous pouvez renseigner et modifier les différents champs de la zone d'appel.

Installations Tableau de bord Utilisateurs Appareils Zones d'appel Installation - 01 Nouveau Supprimer Nom Catégorie Bouton d'appel - 01 Bouton d'appel Bouton d'appel - 02 Bouton d'appel admin Bouton d'appel Nom Bouton d'appel - 02 Catégorie Bouton d'appel Adresse de participant 0 1 Paramètres ID (SIP) Zone d'appel 101 Capture d'image Autorisé Appareils associés Clients IP : Client mobile (IP) - 01 (401)

4.6.2. Supprimer une zone d'appel

Si vous devez supprimer une zone d'appel d'une installation, vous devez :
- Après avoir sélectionné la zone d'appel, cliquer sur Supprimer.

Installations Tableau de bord Utilisateurs Apparels Zones d'appel Installation - 01 Nouveau Supprimer admin Nom Catégorie Bouton d'appel - 01 Bouton d'appel Bouton d'appel - 02 Bouton d'appel Bouton d'appel Bouton d'appel Nom Bouton d'appel - 02 Catégorie Bouton d'appel Adresse de participant 0 1 Paramètres ID (SIP) Zone d'appel 101 Capture d'image Autorise Appareils associés Clients IP : Client mobile (IP) - 01 (401)

Une fenêtre Supprimer apparaît, cliquer sur Oui pour confirmer la suppression.

Supprimer Êtes-vous sûr de vouloir supprimer cet élément ? Oui Non

4.7. Fonctions annexes / Menu de réglage

Cette partie permet de paramétrer le TJA510. Lorsque vous êtes connecté, les paramètres généraux sont accessibles dans un menu déroulant en haut à droite.

4.7.1. Le menu Configuration

Les paramètres généraux sont accessibles lorsque vous êtes connectés sur le serveur de configuration. Pour cela, vous devez :

• cliquer sur 📞 un menu déroulant s'affiche,
• cliquer sur Configuration.

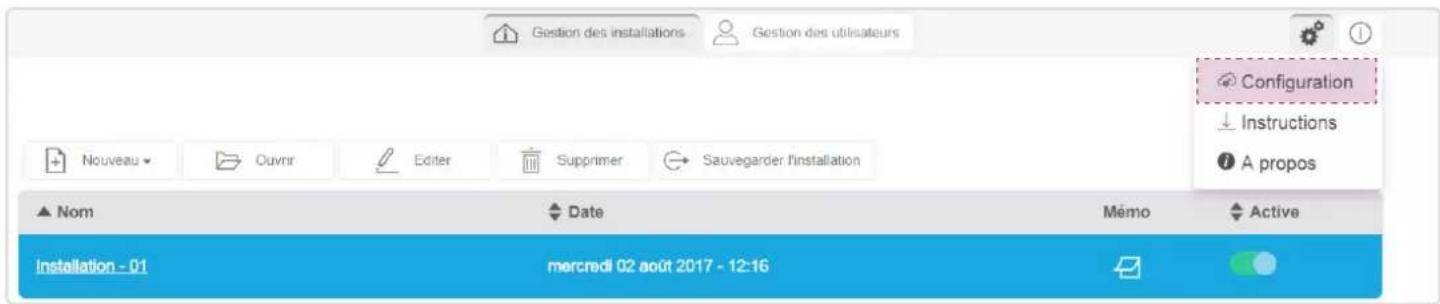

Gestion des installations Gestion des utilisateurs Configuration ↓ Instructions A propos Nouveau ↘ Ouvnr Editer Supprimer Sauvegardier l'installation ▲ Nom Date MÉmo Active Installation - 01 mercredi 02 août 2017 - 12:16

Lorsque la fenêtre s'affiche, vous pouvez modifier le Nom du serveur.

Configuration Nom du serveur TJA510-F0BBD1 Mise à jour Réseau Gestion de l'heure Accès à distance Version serveur 1.2.0.1601050920 Version du BSP 2.3.17 Version de la JVM 1.7 Mise à jour ☑ Installer automatiquement les mises à jour ☐ Vérifier l'existence de mises à jour mais me laisser décider Installer la mise à jour Vérifier les mises à jour ☐ Ne jamais vérifier la présence de mises à jour Reinitialisation Enregistrer Annuler

• Seuls les profils de type administrateur et installateur ont accès à ce menu.
• Dans ce menu, vous trouverez les différents réglages avancés dont certains doivent être paramétrés par un administrateur système expérimenté.
• Pour appliquer les modifications, vous devez toujours valider celles-ci en cliquant sur le bouton Enregistrer.

4.7.1.1. Mise à jour

Cliquer sur Mise à jour pour visualiser les versions des logiciels :

• la version du serveur (version logiciel de l'application),
• la version du BSP (version logiciel de la carte mère),
• la version de la JVM (version logiciel de la machine virtuelle JAVA)
  Cliquer sur Mise à jour pour sélectionner le mode de mise à jour :
• Installer automatiquement les mises à jour : la nouvelle version du logiciel sera installée automatiquement (valeur par défaut : active),
• Vérifier l'existence de mises à jour mais me laisser décider : la nouvelle version du logiciel est soumise à validation pour l'installation (valeur par défaut : non active),
• Ne jamais vérifier la présence de mises à jour : le serveur de configuration ne vérifie pas l'existence d'une nouvelle version du logiciel (valeur par défaut : non validé),
• cliquer sur Enregistrer pour valider vos choix.

Configuration Nom du serveur TJA510-FGBBD1 Mise à jour Réseau Gestion de l'heure Accès à distance Version serveur 1.2.0.1601050920 Version du BSP 2.3.17 Version de la JVM 1.7 Mise à jour ☑ Installer automatiquement les mises à jour ☐ Vérifier l'existence de mises à jour mais me laisser décider Installer la mise à jour Vérifier les mises à jour ☐ Ne jamais vérifier la présence de mises à jour Reinitialisation Enregistrer Annuler

En connectant le serveur de configuration sur un réseau internet, la vérification et le téléchargement des mises à jour logicielles peuvent s'effectuer automatiquement.

4.7.1.2. Réseau

Cliquer sur Réseau pour visualiser :

• le protocole sécurisé HTTPS pour l'accès à distance (valeur par défaut : non validée).
• l'Adresse MAC du serveur de configuration,
• l'Adresse IP : automatique ou manuel (selon les besoins),
• le Serveur DNS : automatique ou manuel (selon les besoins),
• cliquer sur Enregistrer pour valider vos choix.

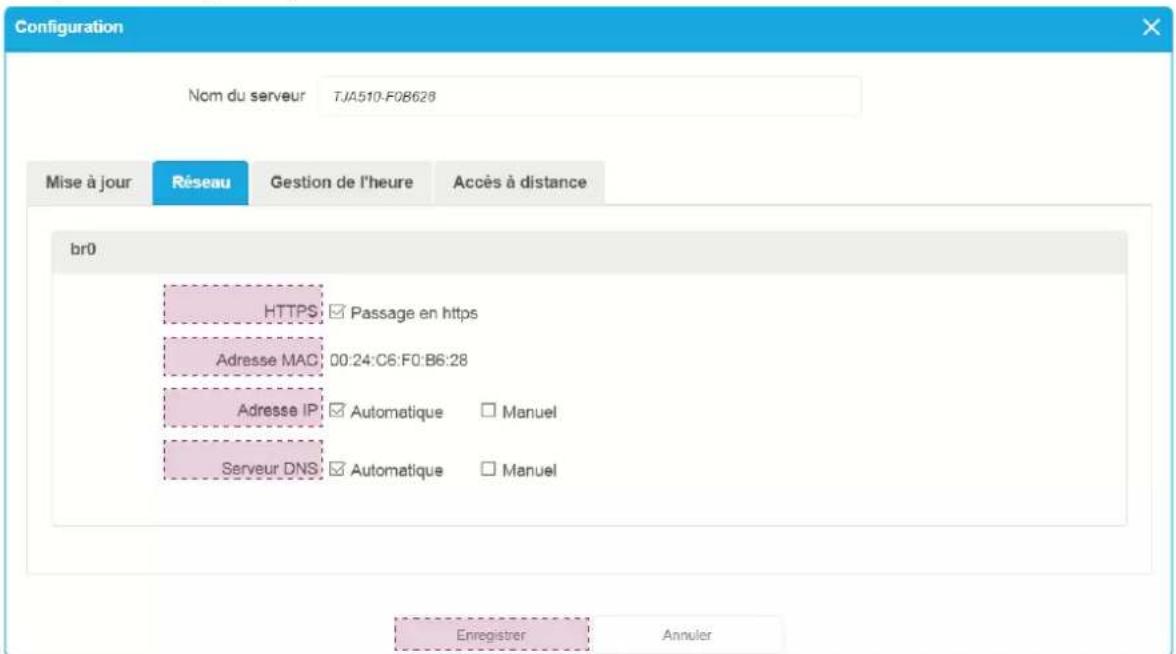

Configuration Nom du serveur TJA510-F08628 Mise à jour Réseau Gestion de l'heure Accès à distance br0 HTTPS: ☑ Passage en https Adresse MAC: 00:24:C6:F0:B6:28 Adresse IP: ☑ Automatique □ Manuel Serveur DNS: ☑ Automatique □ Manuel Enregistrer Annuler

Par défaut, les paramètres réseau sont obtenus automatiquement via le serveur (DHCP) mais peuvent être saisis manuellement.

Passage en HTTPS

Cette partie permet de choisir un protocole sécurisé pour la connexion à distance d'un utilisateur sur le serveur de configuration.

Pour cela vous devez :

- cliquer sur la case HTTPS pour valider le passage du protocole en https,

Configuration Nom du serveur TJA510-F0B628 Mise à jour Réseau Gestion de l'heure Accès à distance br0 HTTPS ☑ Passage en https Adresse MAC 00:24:C6:F0:B6:28 Adresse IP ☑ Automatique □ Manuel Serveur DNS ☑ Automatique □ Manuel

Lorsque la fenêtre s'affiche, vous devez cliquer sur OK pour valider.

Passage en https Si vous confirmez le passage en https, il ne sera plus possible de revenir en http sans un redémarrage de la box. Ok Annuler

Saisie manuelle de l'adresse IP

Cette partie permet de saisir l'adresse IP du serveur de configuration lorsque celle-ci n'est pas attribuée automatiquement. Pour cela, vous devez :

• cliquer sur le champ IP et saisir la nouvelle adresse IP
• cliquer sur le champ Masque de sous réseau et saisir le nouveau masque
• cliquer sur le champ Passerelle par défaut et saisir la nouvelle adresse IP

Configuration Nom du serveur TJA510-F0B628 Mise à jour Résseau Gestion de l'heure Accès à distance br0 HTTPS ☑ Passage en https Adresse MAC 00.24 C8.F0.B6.28 Adresse IP ☐ Automatique ☑ Manuel IP 192.168.1.100 Masque de sous réseau 255.255.255.0 Passerelle par défaut 192.168.1.1 Serveur DNS ☐ Automatique ☑ Manuel DNS préféré DNS secondaire Enregistrer Annuler

Saisie manuelle de l'adresse du serveur DNS

Cette partie permet de saisir l'adresse IP du serveur DNS lorsque celle-ci n'est pas attribuée automatiquement. Pour cela, vous devez :

• cliquer sur le champ DNS préféré et saisir la nouvelle adresse IP,
• cliquer sur le champ DNS secondaire et saisir la nouvelle adresse IP,
• cliquer sur Enregistrer pour valider vos choix.

Configuration Nom du serveur: TJA510-F0B526 Mise à jour Réseau Gestion de l'heure Accès à distance br0 HTTPS ☑ Passage en https Adresse MAC 00:24:C6:F0:B6.28 Adresse IP ☐ Automatique ☑ Manuel IP 192.168.1.100 Masque de sous réseau 255.255.255.0 Passerelle par défaut 192.168.1.1 Serveur DNS ☐ Automatique ☑ Manuel DNS préféré DNS secondaire Enregistrer Annuler

4.7.1.3. Gestion de l'heure

Cliquer sur Gestion de l'heure pour visualiser :

• le fuseau horaire sélectionnable parmi la liste déroulante,
• la Synchronisation avec un serveur de temps (cliquer sur Oui ou Non selon les besoins). Par défaut, le serveur de configuration est synchronisé avec le Serveur de temps internet (réseau NTP) :

Oui Non
Serveur de temps : entrer le nom du serveur de temps (par défaut : pool.ntp.org)	Date : entrer la date du jour
	Heure : entrer l'heure courante

- cliquer sur Enregistrer pour valider vos choix.

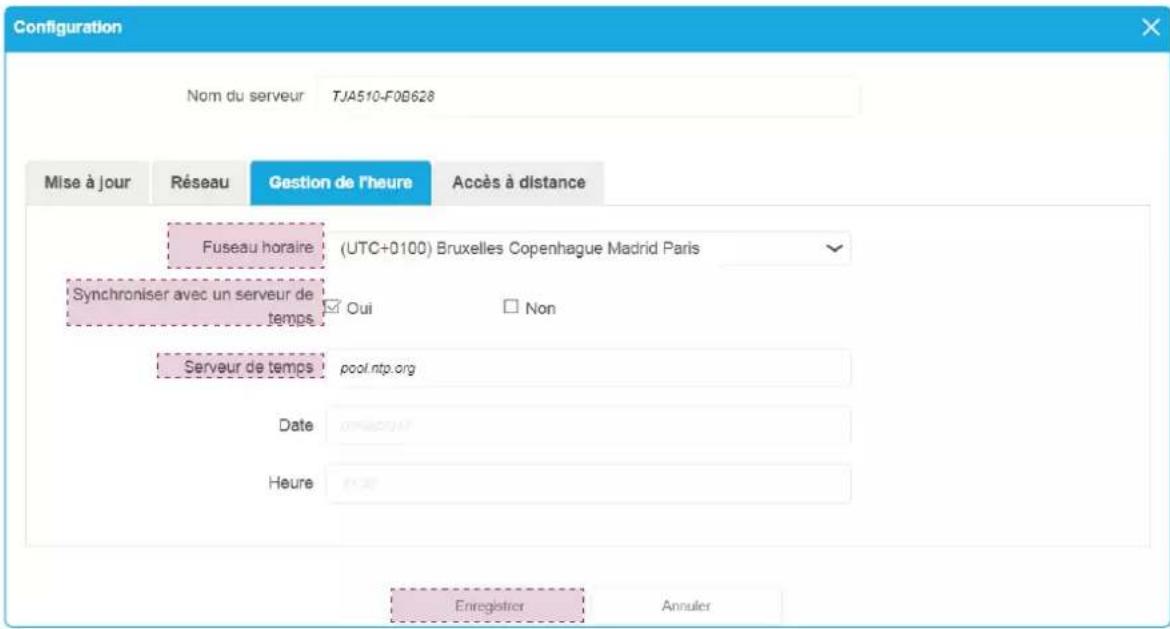

Configuration Nom du serveur TJA510-F0B628 Mise à jour Réseau Gestion de l'heure Accès à distance Fuseau horaire (UTC+0100) Bruxelles Copenhague Madrid Paris Synchroniser avec un serveur de temps Oui Non Serveur de temps pool.ntp.org Date Heure Enregistrer Annuler

4.7.1.4. Accès à distance

L'accès à distance permet de se connecter au serveur de configuration à partir d'un terminal connecté à internet.

Cliquer Accès à distance pour visualiser :

• le champ Adresse à distance : le lien de l'adresse http du serveur de configuration,
• l'activation de l'accès à distance (valeur par défaut : activée) : permet à l'installateur d'intervenir à distance,
• cliquer sur Enregistrer pour valider vos choix.

Configuration Nom du serveur TJA510-F0B628 Mise à jour Réseau Gestion de l'heure Accès à distance Accès à distance https. Activer l'accès à distance Enregistrer Annuler

Sur le terminal connecté à internet, vous devez :

• lancer le navigateur WEB,
• dans la zone saisie d'adresse, entrer le chemin pour accéder à distance (par exemple : http://kj4f6s8kvcywvd.ngrok.io),
• le navigateur WEB démarre sur la vue de la Page de connexion. Saisir l'Identifiant et le Mot de passe.

4.7.2. Le menu Instructions

Un document d'aide à la configuration de la passerelle est disponible.
- Cliquer sur depuis sur Instructions.

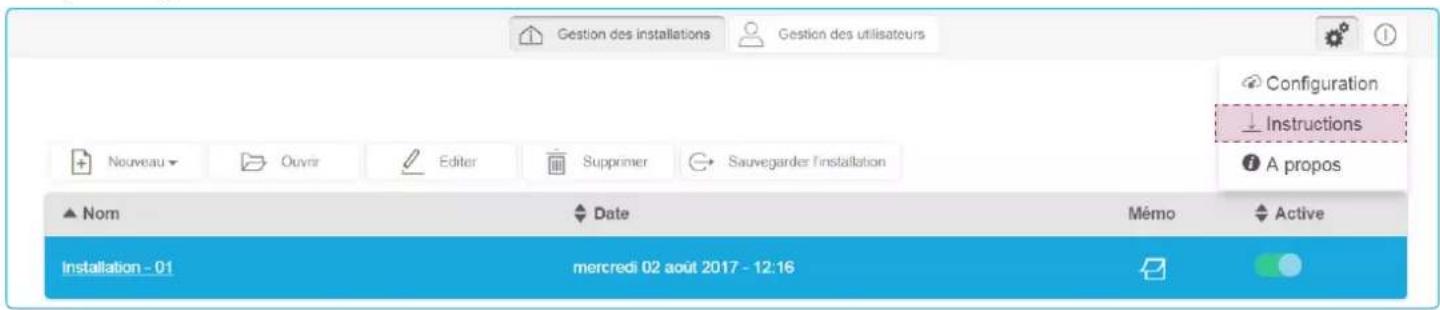

Gestion des installations Gestion des utilisateurs Configuration ↓ Instructions A propos Nom Date MÉmo Active Installation - 01 mercredi 02 août 2017 - 12:16

- Lorsque la fenêtre s'affiche, vous pouvez télécharger le document après avoir cliqué sur Enregistrer.

Enregistrer sous notices > Téléchargements Rechercher dans : Téléc... Organiser > Nouveau dossier Favoris Bureau Emplacements récents Téléchargements Réseau Bibliothèques Documents Images Musique Vidéos Groupe résidentiel Ordinateur System (C:) HD-PZFU3 (E:) KINGSTON (F:) Réseau NOTICES-PC Nom du fichier : FR_notice'utilisation Type : Adobe Acrobat Document Cacher les dossiers Nom Modifié le Type Aucun élément ne correspond à votre recherche. Enregistrer Annuler admin Nouveau ▲ Nom Installation - 01

4.7.3. Le menu A propos

Dans ce menu, vous trouverez les informations relatives à la version logicielle de l'interface de configuration ainsi que les clauses de non-responsabilité.

- Cliquer sur ♂ puis sur A propos pour connaître la version du logiciel Access Gate.

A propos Access Gate Version : 1.2.0.1801050920 Software licenses Avertissement Ce programme est protégé par la loi relative au droit d'auteur et par les conventions internationales. Toute reproduction ou distribution partielle ou totale du logiciel, par quelque moyen que ce soit, est strictement interdite. Toute personne ne respectant pas ces dispositions se rendra coupable du délit de contraçon et sera passible des sanctions pénales prévues par la loi. © 2017 - Hager - Tous les droits réservés

- Cliquer sur X pour fermer la fenêtre.

4.8. Caractéristiques techniques

Alimentation externe 1 ou PoE 15 16	24 V → 30 V === via alimentation TBTS hager de type TGA200 ou via PoE
Consommation Typique / Repos sur le bus 2 fils	35 mA / 12 mA - 24 V ===
Consommation max sur l'alimentation auxiliaire	760 mA max - 24 V ===
Consommation au repos sur le 24 V Ethernet et USB non connecté 330 mA
Dissipation maximale (sortie 24 V) 10 W sans USB, 15 W avec 2 USB au max
Consommation Alimentation PoE sous PoE Classe 3 : 13 W
Communication réseau Ethernet 2 x 100 / 1000 Base T
Longueur max du câble d'alimentation 24 V 10 m
Raccordement bus 10 11	0,2 mm2 - 1,5 mm2
Prise d'alimentation 1	0,75 - 2,5 mm2
Prise réseau Ethernet / IP 15 16	2 x RJ45
Température de fonctionnement	-5 °C → + 45 °C
Température de stockage	- 20 °C → + 70 °C
Largeur (REG) 6TE
Dimensions (I x H x P) 106 x 90 x 67 mm
Interface USB2 9 14	2
Mode d'installation Rail DIN (EN50022)
Altitude de fonctionnement < 2000 m
Degré de pollution 2
Tension de choc 4 kV
Indices de protection • boîtier : IP20	• boîtier sous plastron : IP30
Résistance aux chocs IK04

Hager Security

CS70510

38920 CROLLES-France
