FZ537 - Coupe-circuits HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Coupe-circuits modulaire
Marque	Hager
Modèle	FZ537
Nombre de pôles	1 pôle + Neutre
Tension nominale	230/400 V AC
Courant nominal (In)	Jusqu’à 40 A
Pouvoir de coupure (Icn)	6 kA (selon norme NF EN 60898)
Courbe de déclenchement	C (5 à 10 fois In)
Largeur (en modules de 18 mm)	2 modules (36 mm)
Profondeur	Environ 72 mm
Poids	Environ 150 g
Température de fonctionnement	-5°C à +40°C
Indice de protection (IP)	IP20 (en coffret)
Raccordement	Bornes à vis pour conducteurs jusqu’à 25 mm²
Fonctions principales	Protection contre les surcharges et les courts-circuits
Normes	NF EN 60898, NF C 15-100
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de produit corrosif
Sécurité	Disjoncteur à déclenchement libre ; coupure omnipolaire
Pièces détachées et réparabilité	Pas de pièces détachées ; remplacer le disjoncteur en cas de défaut
Informations générales	Utiliser uniquement en intérieur ; respecter la section des câbles

FOIRE AUX QUESTIONS - FZ537 HAGER

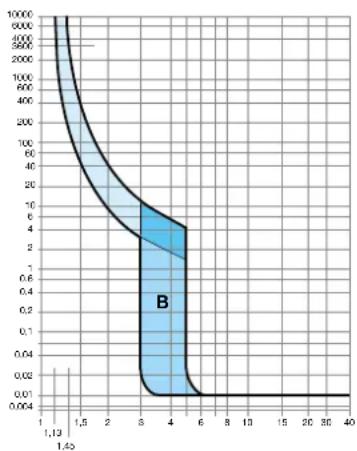

Quelle est la différence entre une courbe B, C et D ?

Les courbes définissent le seuil de déclenchement magnétique : courbe B (3-5 In) pour circuits longs, courbe C (5-10 In) pour usages standards, courbe D (10-20 In) pour forts appels de courant.

Comment installer le disjoncteur FZ537 ?

Montez-le sur un rail DIN symétrique, dans un coffret adapté. Respectez le sens du courant (entrée par le haut). Raccordez les conducteurs aux bornes à vis en respectant les couples de serrage.

Quelle section de câble utiliser pour un courant de 32 A ?

Pour une protection de 32 A en courbe C, utilisez du câble cuivre de section 6 mm² (longueur standard). Consultez la norme NF C 15-100 pour les cas particuliers.

Que faire si le disjoncteur déclenche fréquemment ?

Vérifiez la présence d’une surcharge ou d’un court-circuit. Réduisez la charge ou recherchez un défaut d’isolement. Si le problème persiste, le disjoncteur est peut-être défectueux et doit être remplacé.

Le FZ537 est-il compatible avec un interrupteur différentiel ?

Oui, il peut être associé à un bloc différentiel Hager en amont ou en aval, selon la configuration. Respectez les règles de sélectivité.

Quelle est la durée de vie du disjoncteur ?

La durée de vie mécanique est d’environ 10 000 cycles de manœuvre. En usage normal, il peut durer plusieurs décennies s’il n’est pas soumis à des défauts répétés.

Peut-on utiliser ce disjoncteur en extérieur ?

Non, l’indice IP20 nécessite une installation dans un coffret protégé (IP ≥ 30). En extérieur, placez-le dans une armoire étanche.

Comment tester le bon fonctionnement du disjoncteur ?

Utilisez le bouton test (T) si présent. Sinon, déclenchez-le manuellement en appuyant sur la manette. Un déclenchement franc indique un bon état mécanique.

Le conducteur neutre est-il protégé ?

Dans la version 1P+N, seul le conducteur de phase est protégé ; le neutre est commuté mais non protégé. Pour une protection du neutre, choisissez un disjoncteur 2P.

Quels sont les accessoires disponibles pour ce disjoncteur ?

Des accessoires tels que les barres de pontage, les blocs différentiels associables (gamme bornes décalées), les capots de protection et les contacts auxiliaires sont disponibles.

MODE D'EMPLOI FZ537 HAGER

Solutions distribution tertiaire

Guide des installations à puissance surveillée

:hager

Le tertiaire, un universes avec des normes a respecter

Le guide

de vos projets tertiaires

À travers ce guide, vous allez découvert dans l'offre globale Hager, une sélection de solutions performantes, éprouvées et adaptées aux différentsBATIMENTS tertiaires. École, supermarché, boulangerie ou encore hôtel-restaurant,quel que soit le projet que vous réalisez,(re)découvrez de façon praticque et didactique comment conceivevoir simplement et efficacement vos tableaux électriques en branchement à puissance surveillée (tarif jaune).

Comment Hager vous accompagnedsans vos projets tertiaires ?

Cette approche facile et complète vous aiguille pour équisier vos installations et optimiser la performance de vos tableaux généraux bassé tension (TGBT) et tableaux divisionnaires (TD). Au-delà des enveloppés et des apparciels de protection, les enjeux d'aujourd'hui et de demain nécessitant de mesurer, suivre et:gérer la consommation énergétique du bathtub. Nos produits dédiés à l'optimisation de vos équipements seront vos meilleur allies en matière d'efficacité énergétique. Par extension, vous découvertz également nos solutions à considérer dans le cadre d'un développement tertiaire, comme les bornes de recharge pour vehicules électriques.

En optant pour les architectures validées Hager, vous pouvez réaliser vos TGBT et TD jusqu'à 400 A en branchement à puissance surveillée. Cela vous permettra de gagner un temps précieux et d'obtenir une garantie de sécurité et fiabilité sur la durée pour vos réalisations.

Ce document vous offre ainsi une visibilité claire sur nos gamas de produits. Il vous oriente vers nos solutions les plus adaptées à vos projets.

Un contextefavorable pour le milieu tertiaire

Le plan de reliance

Engagé en 2020 et ayant pour but de construire la France de demain, ce plan repose sur 3 piliers : la compétitivité, la cohésion et l'écologie.

Ainsi, de nombreuses mesures concernant la renovation energétiques ont ete mises en place. Ces dispositifs et aides tirent le secteur de la renovation vers le haut et induisent de belles perspectives avenir.

Depuis 2021, 6,7 milliards d'euros ont ete attribués pour la renovation energetique dans le cadre de France Relance. Les acteurs du tertiaire sont concernés et peuvent beneficier d'aides pour renover leurs batiments et améliorer leurs consommations en energie.

Au total, 4 milliards d'euros sont dédiés aux batiments publics. Une partie est attribuée aux actions dites à "gain rapiè" telles que le contrôle, le pilotage et la régulation des systèmes de chauffage ou la modernisation des systèmes d'éclairage par exemple. Celles-ci représentent en effet un fort回头 sur investissement. Ce budget concerne également la mise aux normes de sécurité et d'accessibilité.

En ce qui concerne les TPE et PME du secteur tertiaire, 200 millions d'euros sont octroyés pour les investissements de renovation de leursBATIMENTS.

La consommation en énergie du secteur tertiaire en France

Le secteur tertiaire représenté

1/3

des émissions de gaz à effet de serre

1/3

de la consommation d'énergie de l'Hexagone

Les commercies, quant à eux, se voient bénéficiaires de 150 millions d'euros pour renover 6 000 cellules commerciales proposées à des loyers moderés.

Afin de moderniser leurs outils et process, tout en s'engageant dans la sobriété énergétique, les entreprises sont plus que jamais au cœur de l'optimisation énergétique. Pour des projets de renovation, une entreprise tertiarye peut faire une demande de crédit d'impôt. Le montant reversed sera de 30 % des dépenses éligibles, dans la limite de 25 000 € par entreprise.

Des budgets supplémentaires ont également été alloués jusqu'en 2026 grâce à l'intégration du plan REPowerEU au plan de reliance français. Ces dispositifs de soutien sont une opportunité pour vous et vos clients. Vous pouvez ainsi améliorer les performances énergétiques desBATiments en renovant leurs équipements et installations.

Voutrouvezez plus d'informations sur les sites : https://www.gouvernement.fr/france-relance et https://agirpourtlatransition.ademe.fr/

*Source: Institut I+C, estimations septembre 2020.

Cadre réglementaire

Le décret tertiaire

D'un point de vue du cadre reglementaire, I'Arrêté Tertiaire, publié le 3 mai 2020, concerne les batiments publics et privés de plus de 1000m^2 . Il vise à fixer des objectifs en ce qui concerne la consommation energetique a atteindre pour ces batiments. En d'autres termes, les entreprises concernées sont devoir réduire leur impact energetique en optimisant leurs consommations de manière globale.

Plus d'informations
hager.com/fr/normes/decret-tertiaux

Maître les installations électriques des ERP et BUP

Dans le tertiaire, de nombreuses possibilités vous sont offertes en matière d'installations électriques. Il est essentiel de les maitriser dans leur ensemble pour bénéficier de tout leur potentiel. Nos produits couvrent les domains d'application des distributions électriques tertiaires en branchement à puissance surveillée (inférieures à 250 kVA) dans desBATIMETS à usage professionnel (BUP/ERT) et / ou desBATIMETS reçuant du public (ERP). Découvre ci-après les différentes normes à respecter dans ces deux cas.

Cadre technique et reglementaire des abonnements à puissance surveillée

Palier de puissance et réglage de la protection

Réglage lth du disjoncteur de branchement (AGCP)

Puisanceen kVA	de 36 à 60 de 66 à 120						de 132 à 250
In en A 100 200 400
Puisance souscrite en kVA	36	42	48	54	60	66	72	78	84	90	96	102	108	120	132	144	156	168	180	192	204	216	228	250																																																																																																					100	200	400																																																																																																			400																																																																																																400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	40	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	400	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	420	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	430	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	440	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	490	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	480	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	470	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	460	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	450	440	430	420	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	420	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	400	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	420	400	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	410	430	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	380	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	390	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	315	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	316	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	318	319	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	320	321	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	321	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	321	321	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	328	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	328	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	322	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	329	322	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	328	322

Le tertiaire, un univers avec des normes à respecter

L'architecture de distribution d'un BUP/ERP

Pour bien aborder un projet, il est primordial de répondre à la question du type de classement duBATIMENT BUP (ERT) et / ou ERP, et de sa catégorie (1 à 5). C'est la responsabilité de la commission de sécurité de déterminer ces éléments, pour vous permettre ensuite de réaliser un bilan de puissance et définir la bonne infrastructure électrique.

Dispositions applicable aux ERP de 1 ere, 2e et 3e catégorie

S'inspirer de gabarits types

Les schémas ci-contre permettent de définir une infrastructure électrique qui respecte des principes immuables comme le dédoublement des circuits d'éclairage public (01), de séparation des circuits accessibles ou non au public (02), de séparation en plusieurs têtes de groupe (03)... pour assurer une continuity de service optimale et indispensable à la sécurité des personnes.

Dispositions applicable aux ERP de 4eme categorie

Dispositions applicable aux ERP de 5^ème catégorie

Catégories d'ERP en fonction de la capacité d'accueil

Effectif admissible	Catégories	Groupe
à partir de 1501 personnes	1	1
de 701 à 1500 personnes	2
de 301 à 700 personnes	3
jusqu'à 300 personnes	4
en fonction de seuils d'assujettissement	5	2

Retrouvez les formations dédiées TER411 et TER421 sur hager.com/fr/formation

Seuils d'assujetissement de la 5^ème catégorie en fonction du type d'ERP

Nature de l'exploitation Type Seuil d'assujetissement	de la 5	ème catégorie
		Ensemble des niveaux	En sous-sol En étage
Structure d'accueil pour personnes agées J 25 résidents		(100 en effectif total)	(pas de seuil)	(pas de seuil)
Structure d'accueil pour personnes handicapées J 20 résidents		(100 en effectif total)	(pas de seuil)	(pas de seuil)
Salle d'audition, de conférence, multimédia	L	200	100	(pas de seuil)
Salle de spectacle (y compris non forain) ou de cabaret	L	50	20	(pas de seuil)
Magasin de vente et centre commercial	M	200	100	100
Restaurant et débit de boissons	N	200	100	200
Hôtel, pension de famille, résidence de tourisme	O	100	(pas de seuil)	(pas de seuil)
Salle de danse et salle de jours	P	120	20	100
Etablissement d'enseignement et de formation	R	200	100	100
Crèche, école maternelle, halte-garderie, jardin d'enfants	R	100	Interdit	20 (si un seul niveau situé en étage)
Bibliothèque et centre de documentation	S	200	100	100
Salle d'exposition	T	200	100	100
Etablissement de santé public ou privé, clinique, pouponnière, établissement de cure thermale	U	sans hébergement: 100 avec hébergement: 20	(pas de seuil)	(pas de seuil)
Lieu de culte	V	300	100	200
Administration, banque, bureau (sauf si le professionnel ne reçoit pas de clientèle dans son bureau)	W	200 100 100
Etablissement sportif clos ou couvert, salle omnisports, patinoire, manège, piscine couverte, transformable ou mixte	X	200 100 100
Musée	Y	200	100	100
Etablissement de plein air	PA	300
Chapiteau et tente	CTS	50
Etablissement flottant	EF	Pas de 5ème catégorie
Gare	GA	200

Optimisez vos choix

p. 02

Le tertiaire, un univers
avec des normes à
respecter

p. 08

Hager le partenaire de vos projets tertiaires

p. 12

Mon projet:quelle envergure?

p. 16

Qu'est-ce que la coordination électrique?

p. 20

Optimisation des installations

p. 28

Quel apparueil d'arrivée et quelles protections?

p. 52

Quelle communication etquelle mesure?

p. 60

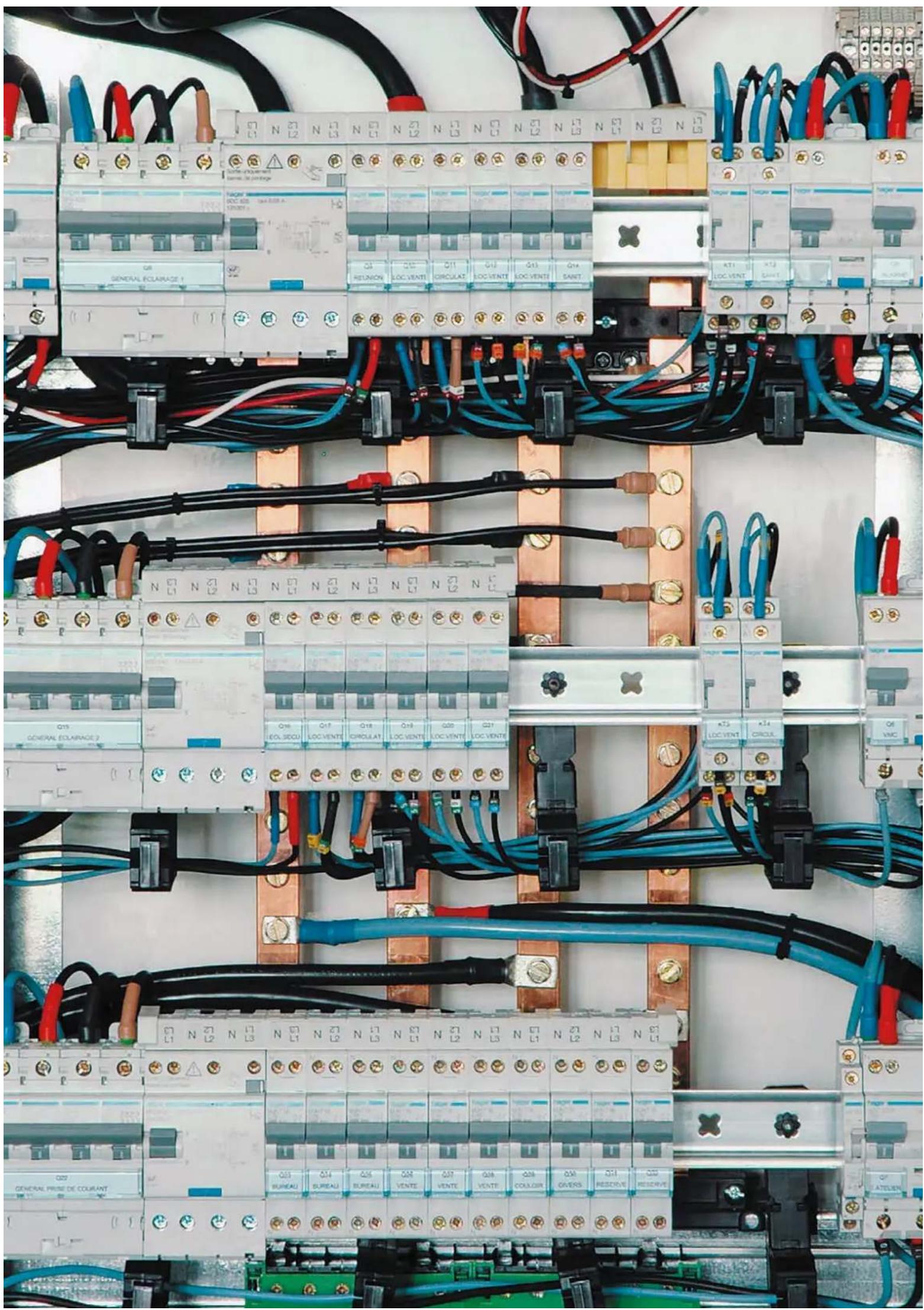

Quelle répartition et connexion?

p. 66

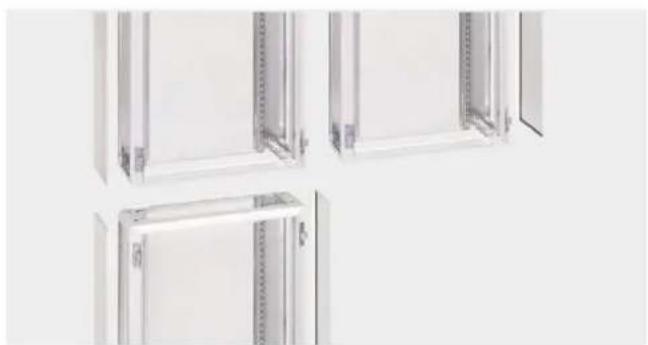

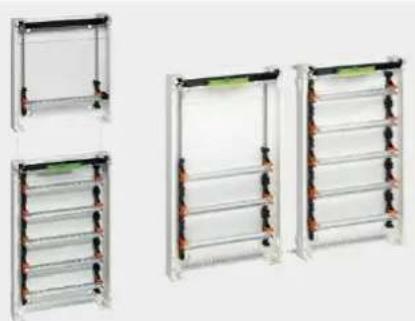

Quelle enveloppe?

p. 76

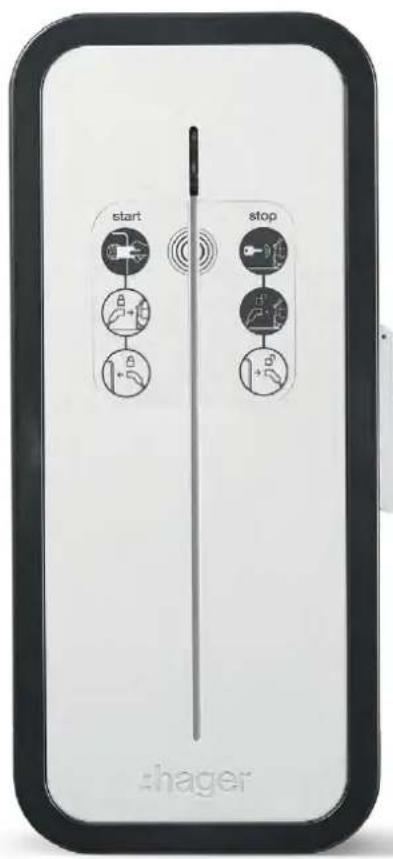

Quelles bornes de charge pour le tertiaire?

p. 86

Hager avec vous, pour vous

Hager, le partenaire de vos projets tertiaires

En nous choisisant, nous devenons votre partenaire et vous accompagnons dans la réalisation de vos projets tertiaires, grâce à notre solide expertise. Nous répondons à toutes vos problématiques liées à la distribution, la mesure et la gestion de l'énergie. En tant que conseiller, nous vous fournissons des solutions et services extrémement complets, adaptations à vos besoins.

Hager, le partenaire de vos projets tertiaires

Un accompagnement global

À chaque étape de votre projet, nos experts vous accompagnent de manière complète. Ils seront à vos cotés pour vous aider à étabir votre projet tertiaire, puis sélectionner les équipements qui constitueront votre installation. Nos gâmes de produits repondent pleinement aux chantiers "branchement à puissance surveillée", dans le respect des normes. Notre objectif est de construire une relation durable et de confiance avec vous.

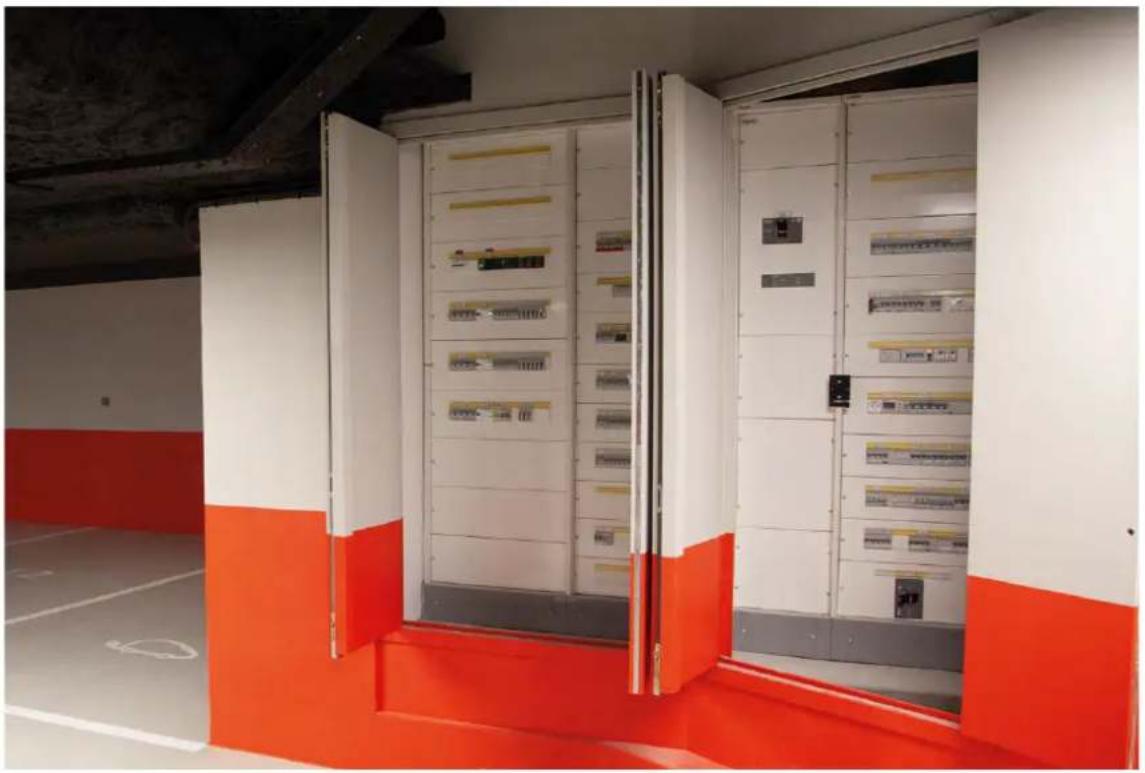

Nous vous proposons des solutions efficaces et qualitatives,quelle que soit la nature de vos besoin

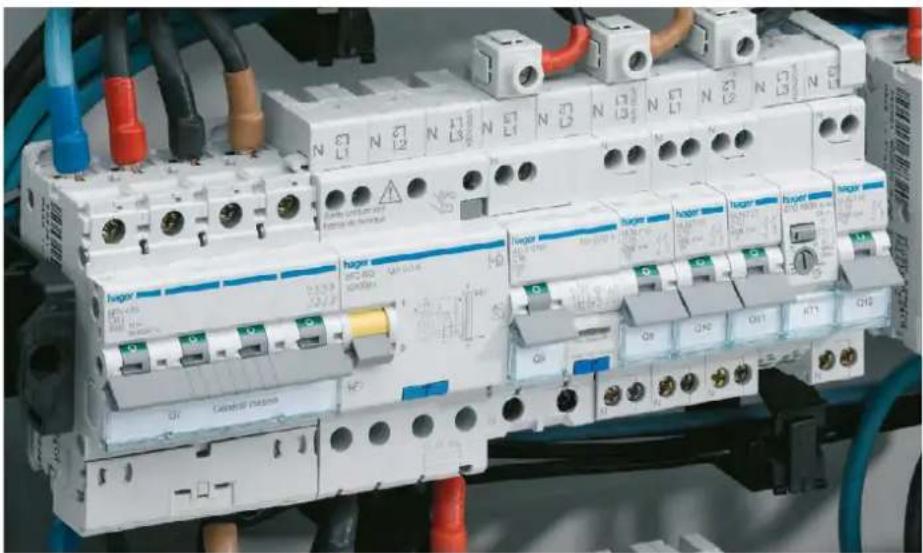

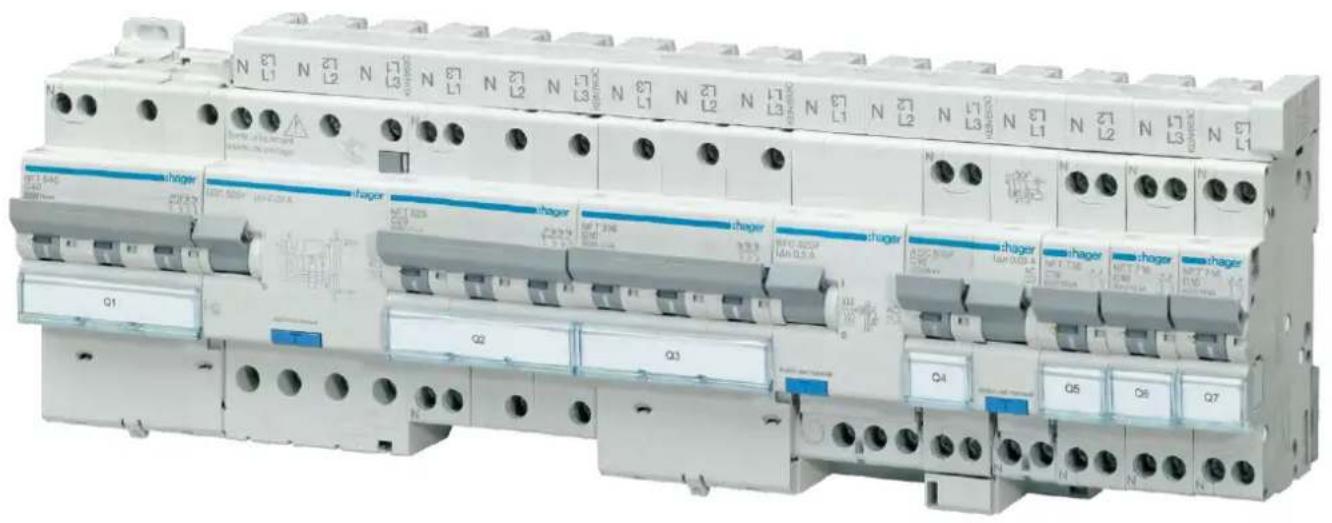

• Distribution et protection via les coffrets, armoires de distribution et disjoncteurs.

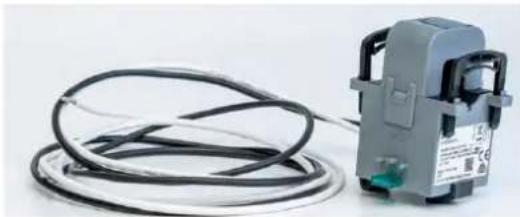

• Mesure et pilotage de l'énergie avec des solutions de mesure, suivé et logiciel d'optimisation.

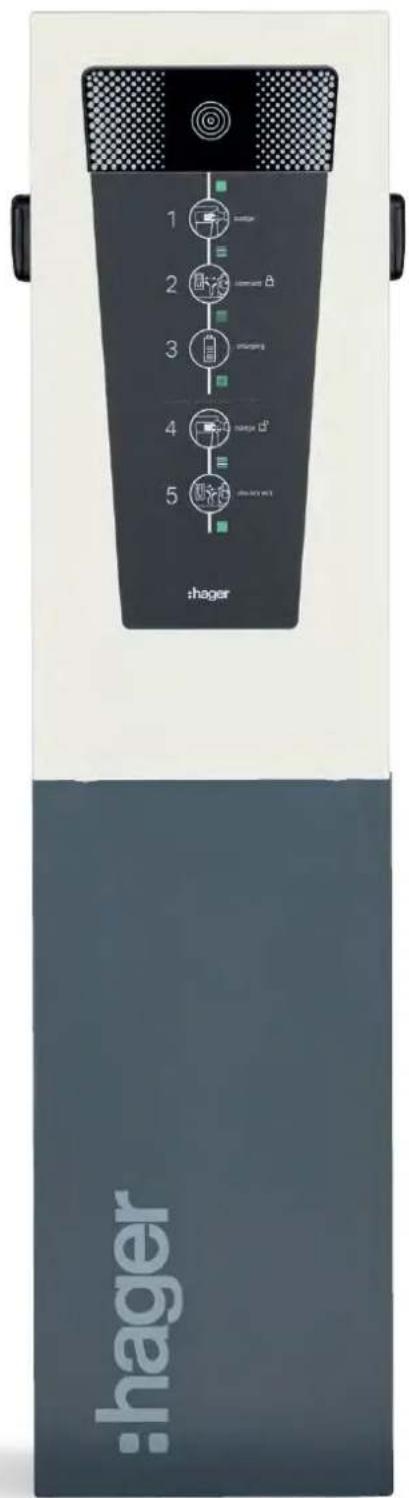

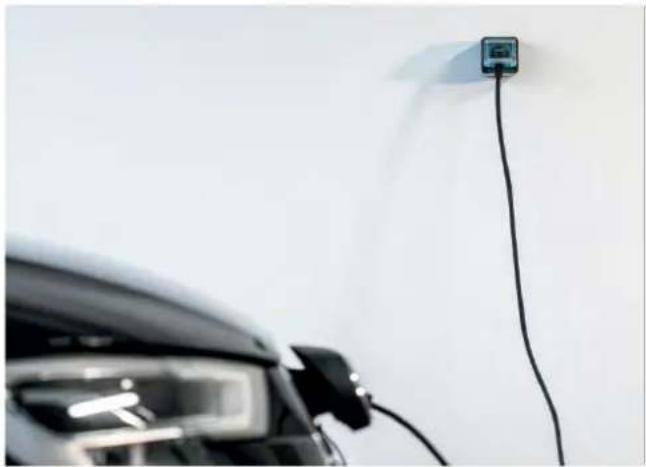

• Bornes de recharge pour vehicules électriques.

Notre expertise adaptee a vos besoins

Quel que soit le type de chantier tertiaire, nous pouvons vous accompagner grâce à notre expertise et nos produits de qualité. Chaque projet demande des solutions spécifiques pour distribuer l'énergie et protégger les personnes et les biens, tout en respectant les normes en vigueur. Que vous souhaitiez équipier un restaurant, un magasin ou encore des bureaux, nous répondons à vos besoin.

Mon projet:quelle envergure?

Avant de lancer un projet tertiaire, il est indispensable de se poser les bonnes questions afin de fournir une installation électrique conforme. Pour cela, il est nécessaire de répondre précisé à un cahier des charges, formalisé ou pas par un bureau d'études, en adoptant une démarche précise que l'on retrouve dans ce guide. Il faut ainsi connaître les caractéristiques de ce projet pour désir les produits qui lui correspondent.

Mon projet :quelle envergure ?

Les 5 grandes étapes à suivre

EnCHOISISSANT LAbonne solution, vos clients beneficieront des meilleures performances etrealiseront des economies sur leur installation au global.C'estaussile monyen d'assurer pleinement la sécurité de leurs équipements,mais aussi des personnespresentes dans les batiments.

01 02

Définir le type d'établissement (ERP et/ou BUP)

La première étape consiste a savoir si le[bâtiment est a usage professionnel (BUP/ERT) et / ou un établissement reçvant du public(ERP).En effet, comme nous l'avons vu dansle premier chapitre de ce guide, les exigences sont très différentes en fonction de ces deux cas. Le modele de schema a réalisier dépend du type de[bâtiment dans lequel serontinstallés les équipements. Il est conditionnénotament par le nombre de personnes aaccueillir, mais également par la taille deslocaux.De ces dispositions, découleral'environnement normatif et reglementairequi s'y refere.Ainsi,les produits que vouschoisisrez doivent également répondre à cesdifferentes législations.

Réaliser le bilan de puissance, identifier la puissance souscrite

En second lieu, en réalisant un bilan de puissance et à l'aide des paramètres réseau, vous définièsez la puissance souscrite nécessaire. L'origine et la position du disjoncteur d'abonné sont déterminer les courants de court-circuit et les pouvoirs de coupure des disjoncteurs.

03

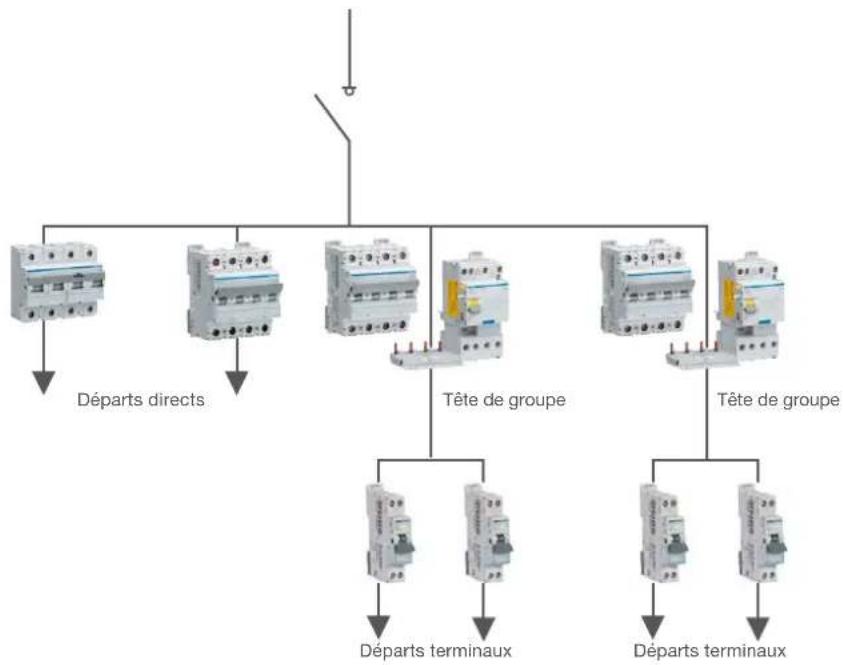

Définir les têtes de groupe et les circuits de départ

À l'aide du bilan de puissance, choisissez les différents apparciels de protection pour les fonctions départ et têtes de groupe.

Choisir les apparèils de protection adaptés

Ajouter les protections différentielles en déquation avec les usages des charges alimentées: 30 mA type AC pour un circuit de prises, 300 mA type AC pour un circuit éclairage, 30 mA type B pour alimenter uneborne de recharge triphasee de vehicule electrique (selon modèle).

0504

Définir les accessoires de raccordement et les autres produits, finaliser le schéma et la mise en enveloppe

Ajoutez les différents accessoires et produits complémentaires comme les répartiteurs, les bornes ou encore les parafoudres et les compteurs. Établissez les schémas et la mise en enveloppe de votre projet avec le calculi hagercad.T.

Qu'est-ce que la coordination électrique?

La coordination électrique, principe incontournable dans le tertiaire, recouvre les notions de selectivite, de filiation, de selectivite renforcée par filiation et de protection d'accompagnement. Découvre a travers ces 4 thématiques comment optimiser vos tableaux électriques.

Qu'est-ce que la coordination électrique?

Les 4 points essentiels à maîtriser

La coordination électrique comporte de nombreux avantages pour les installations tertiaires :

• La continuité de service est assurée dans le cas où un défaut survient. Elle permet au reste de vos installations de continuer à fonctionner pour ne pas perturber l'ensemble.
• Le coût des tableaux est optimisé.
• La sécurité est assurée pour l'installation et les personnes.

01 02

La sélectivité

La sélectivité permet d'isoler le défaut en faisant déclencher le disjoncteur place directement en amont de celui-ci, sur une installation électricque. Ainsi, la continuité de service est assurée.

Dans notre exemple ci-dessous, si un défaut survient en aval du disjoncteur B, lui seul disjonctera.

Le principe de filiation

Dans un TGBT, il s'agit d'installer en aval d'un disjoncteur limiteur, un disjoncteur avec un pouvoir de coupure inferieur au courant de court-circuit presumé. Le disjoncteur en amont limite le courant de defaulted à un niveau supportable, sans dommage pour le disjoncteur aval. Grace à ce principe, vous réaliserez des économies sur le prix de votre installation.

En effet, opter pour la filiation dans le milieu tertiaire vous permet d'économiser jusqu'à 12% du coût d'un tableau, selon sa configuration.

Dans cette configuration, nous pouvonsmettre en aval un disjoncteur avec un pouvoir de coupure (Icu) inférieur au courant de court-circuit (Ik3) presumedeans I'armoire,puisque I'associationdes deux disjoncteurs supporte 25kA

03

La sélectivité renforcée par filiation

Elle est la sélectivité de l'ensemble des protections pour n'importe qu'elle valeur de courant de court circuit. En associant la filiation et la sélectivité, vous bénéficiaz d'un avantage double: le coût de l'installation diminue tout en assurant une continuite de service. En général, dans une distribution électrique, la filiation ne permet pas d'obtenir une sélectivité totale entre deux disjoncteurs.

Cette sélectivité peut être augmentée dans certains cas jusqu'à l'lcu du disjoncteur en amont. Dans cette configuration, nous pouvonsmettre en aval un disjoncteur de type MJT716 avec un lcu de 6kA sous un disjoncteur P250AB, en assurant une sélectivity totale. Cela signifie que le disjoncteur en aval supporte d'une partle courant de defaut de 20kA, et d'autrepart déclenchera en premier en cas de défaut.

04

La protection d'accompagnement

La protection d'accompagnement permet d'assurer la protection des interrupteurs situés en aval d'un disjoncteur. En cas de court-circuit, l'interrupteur est protégé par le disjoncteur situé en amont. Dans la configuration ci-dessous, nous pouvonsmettre un interrupteur de type SA440 avec un Icu de 0,48kA sous un disjoncteur NFN440. Cette association permet de protégé l'interrupteur pour un courant de court-circuit jusqu'à 6 kA.

Optimisation des installations

Il est important de conceiveoir un tableau électrique adapté à votre projet pour assurer la sécurité des installations et des personnes. Que vous souhaitiez équiper un hotel, un restaurant, un supermarché ou un[bâtiment administratif, Sélectionnez les solutions qui répondent aux besoin de vos clients et optimisent les coûts et performances.

Optimisation des installations

Calculer les courants de court-circuit

Calculer les courants de court-circuit (Ik) permet de dimensionner correctement votre installation électrique et les matériels àmettre en œuvre. Pour protégger votre installation contre le risque de court-circuit, il vous faut du matériel adapté, capable de supporter le défaut et demettre en sécurité l'installation.

La méthode pour estimer l'lk

Pour tous vos/dispositifs de protection contre les courts-circuits en aval du point de livraison, vousdezuezconnaitreles intensitésde court-circuit (Ik3 et Ik1). Pour cela, vousdezvez demander au fournisseur d'énergie l'intensité de court-circuit au point de livraison.

Le calcul des courants de court-circuit peut être réalisé avec le logiciel hagercad.net.

Si le fournisseur d'énergie n'est pas en mesure de vous fournir ces éléments, vous doivent utiliser les paramètres disponibles par la norme NFC 14-100:

• Puissance du transformateur: 1000 kVA
• Tension de court-circuit : 6 %
• Liaison L1 : longueur 6 m, aluminium, 4 cables de section 240mm^2 en parallele par phase
  Liaison L2: longueur 15 m, aluminium de section 240mm^2
  Liaison L3 : longueur 0 m
• Liaison L4 : longueur, nature et section déterminées par l'installateur.

En prenatal en compte ces paramètres et après calcul, le courant de court-circuit au point de livraison est de 20kA .

Pour estimer I'ensemble de vos intensités de court-circuit, il faut :

• Le courant de court-circuit (Ik3) à l'origine
  -La section du cable
• La longueur du cable entre les deux points

Une fois l'lk3 trouve, il faut s assurer que le pouvoir de coupure du disjoncteur est supérieur à celui-ci pour prévenir tout risque de dégradation ou de combustion du matériel.

Palier de puissance et réglage de la protection

Réglage Irth du disjoncteur de branchement (AGCP)

Puisanceen kVA	de 36 à 60 de 66 à 120					de 132 à 250
	400
In en A 100 200 kVA	36	42	48	54	60	66	72	78	84	90	96	102	108	120	132	144	156	168	180	192	204	216	228	250
Puisance souscrite en kVA	60	70	80	90	100	110	120	130	140	150	160	170	180	200	220	240	260	280	300	320	340	360	380	400
Intensité en Asous 230/400 V

Optimisation des installations

Protection contre les courts-circuits maxi

La protection contre les courts-circuits maxi est assurée lorsque les 2 règes suivantes sont respectées :

1 - Regle du pouvoir de coupure

Purant de court-circuit

Pdc: pouvoir de coupure du dispositif de protection contre les courts-circuits

Ik: intensité du courant de court-circuit maximum à l'endroit où est installé ce dispositif

Méthode de calcul

Les tableaux C1A et C1B ci-dessous donnant la valeur du courant de court-circuit triphase aux bornes d'un transformateur HTA / BT en fonction de sa puissance, d'un réseau triphase 400 V et d'une puissance de court-circuit du réseau haute tension de 500 MVA.

Tableau C1A transformateur immergedans I'huile (NF C52 112-1)

puissance (en kVA) 50	100 160	250 400
Ik triphasé (en kA) 1,79	3,58	5,71	8,71	14,07
puissance (en kVA) 630	800	100		0
Ik triphasé (en kA) 22,03	18,64	23,32

Tableau C1B transformateur sec (NF C 52 115)

puissance (en kVA) 100	160 250	400 630
Ik triphasé (en kA) 2,39	3,82 5,95	9,48 14,77
puissance (en kVA) 1000
Ik triphasé (en kA) 23,11

Connaissant le courant de court-circuit triphase à l'origine du circuit (Ik amont), le tableau C3 page suivante permet de connaître le courant de court-circuit triphase à l'extrémité d'une canalisation de section et de longueur données, donc de déterminer le Pdc de l'appareil de protection place à cet endroit.

Nota:

lorsque la longueur du circuit L ne figure pas dans le tableau C3, il faut prendre la valeur immédiatement inférieure.

L(tableau) < L (circuit)

Lorsque la valeur de l'Ik ne figure pas dans le tableau C3, il faut prendre la valeur immédiatement supérieur.

Pour obtenir le courant de court-circuit monophasé, il faut multiplier la longueur par 2 et utiliser ce résultat dans le tableau de la page suivante.

2 - Regle du temps de coupure

$$ \sqrt {t} \leq \frac {K \times S}{I k} $$

Le temps de coupure du dispositif de protection ne doit pas etre supérieur au temps portant la temperature des conducteurs a la limite admissible:

= durée en seconde (t max < 5s

S = section en mm²

K = coefficient en fonction de l'isolant et de la nature du conducteur d'après le tableau C2 ci-contre Ik en Ampères.

Nota:

cette regle est satisfaite lorsque le même dispositif de protection assure à la fois la protection contre les surcharges et les courts-circuits.

experiments

point A

-1k=20kA

-Pdc>20kA

soit 25kA pour un x160

point B

tableau C3

• S_+ = 95mm^2

-L = 90m

• Ik amont = 20 kA

préindre la valeur < 90 m soit 80 m.

1kaval = 8,9kA

Tableau C2

isolant ▶	PVC 70°C A ou H05V... A ou H07V...		PVC 90°C H05V2... H07V2...		PR/EPR U1000R... H07Z... H07G...	PR/EPR U1000R... H07Z... H07G...
nature ▼ ≤ 300□ > 300□			≤ 300□ > 300□
cuivre 115	103	100	86	143	141
alu.	76	68	66	57	94	93

Tableau C3 - Courants de court-circuit à l'extrémité d'une canalisation, guide C 15-105 de juin 2003

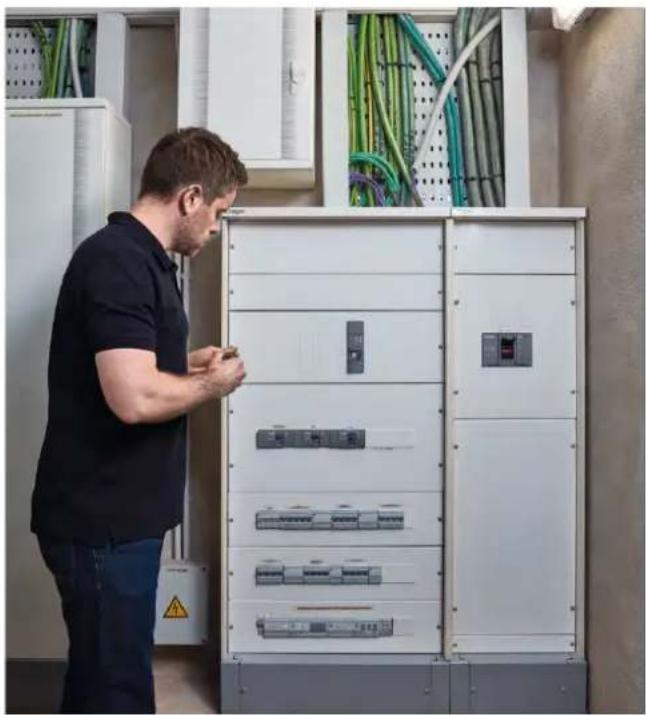

Concevoir un tableau électrique tertiaire

Les batiments tertiaires ont des contraintes spécifiques en matière de distribution électrique. Concevoir un tableau électrique peut être simple et rapide lorsqu'il est réalisé par étapes. Vous devrez également optimiser le coût du projet global.

Pour ce faire, nous vous proposons quatre étapes à suivre dans le cadre du dimensionnement de vos équipements. De cette manière, vous pourrez définir les produits les比较好 adaptés techniquement à chaque phase. Vous pourrez aussi identifier les offres qui permettront d'optimiser les tableaux en jouant sur le ratio technico-economique et le temps d'installation.

01

Appareil d'arrivée, protections têtes de groupe, protections départs et mesure

Dans un premier temps, choisissez votre apparéil d'arrivée, vos protections têtes de groupe, vos protections départs et votre mesure, qui peut être embarquée dans la version communicante h3+ energy ou gérée par l'intérimédiaire de compteurs dédiés.

L'appareil d'arrivée (01a) correspond au disjoncteur de branchement (AB) au sein de votre tableau électrique. Il est choisi par rapport à la puissance souscrite de votre installation.

Les protections têtes de groupe (01b) sont équivalentes à la protection d'un ensemble de départ alimentant généralement la même utilisé (par exemple circuit prises de courant, éclairage, etc.).

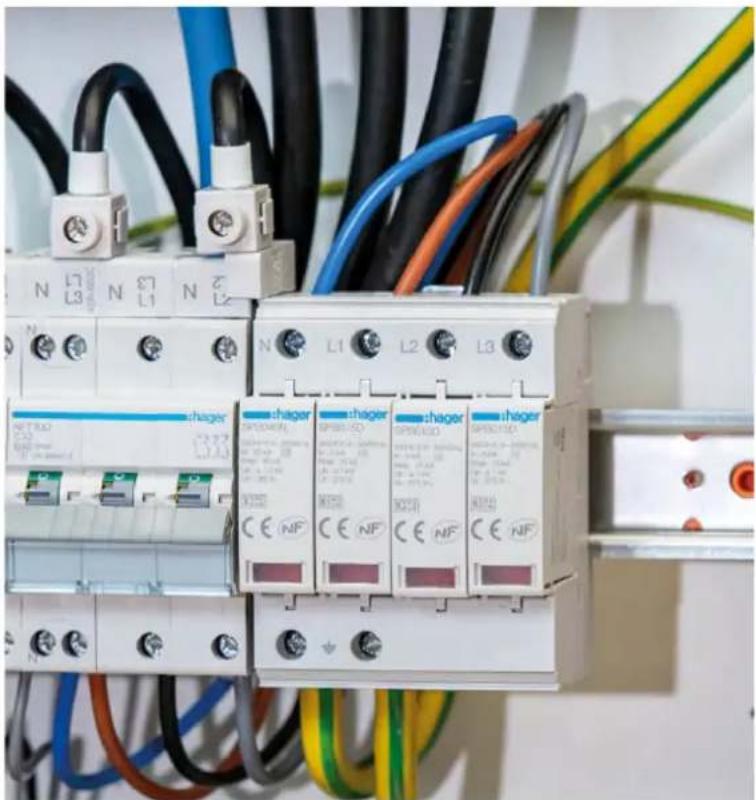

Les parafoudres (01c) protégent les équipements électriques et électroniques contre les surtensions transitoires, surtout d'origine atmosphérique, mais aussi engendrées par les commutations de transformateur, de moteur ou de variateur brusque de charge. Ils sont obligatoires dans certaines situations relatives aux risques, à la sécurité et la disponibilité de fonctionnement des appareils.

03

Répartition Mise en enveloppe

Choisir vos accessoires de répartition est important puisqu'ils sont conçus pour facilititer la mise en œuvre de votre tableau. Ils vous permettent également de=gagner du temps.

02

Interface de communication

En lien avec la collecte de la mesure à l'étape précédente, vous doivent avoir le droit de communication. Celle-ci exploite les données collectées pour répondre aux évolution des besoin des tableaux électriques tertiaires.

Pour rappel, les batiments à usage autre que d'habitation doivent être équipés de compteurs d'énergie permettant de mesurer ou de calculer la consommation d'énergie par usage, selon la RT2012.

Cela concerne:

• Les prises de courant.
• Le chauffage (par tranche de 500m^2 de Surt concennee, par tableau electrique, par etage ou par depart direct).
• La production de chaud (convecteur, PAC, eau chaude sanitaire) et de froid (climatisation).
• Les éclairages (par tranche de 500m^2 de Surt concernnée, par tableau électrique ou par étage).

• Les centrales de ventilation.

• Tous les départs supérieurs à 80 A.

• Les armoires pour bornes de recharge.

04

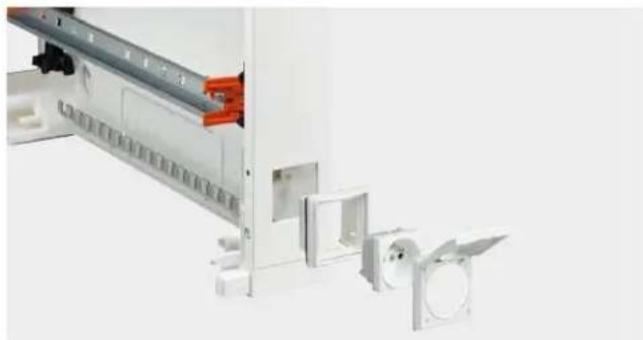

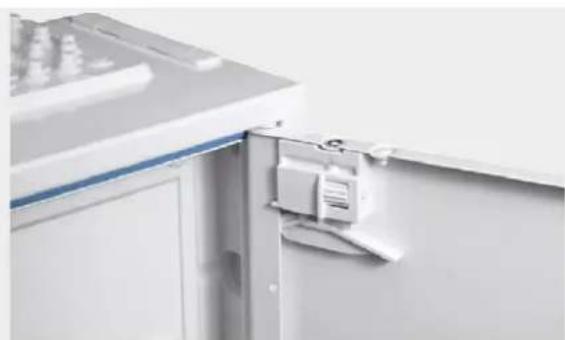

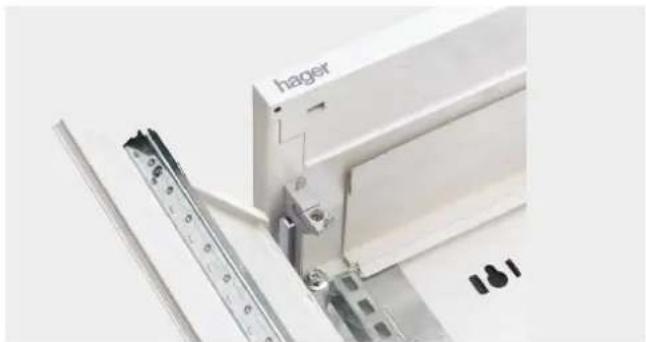

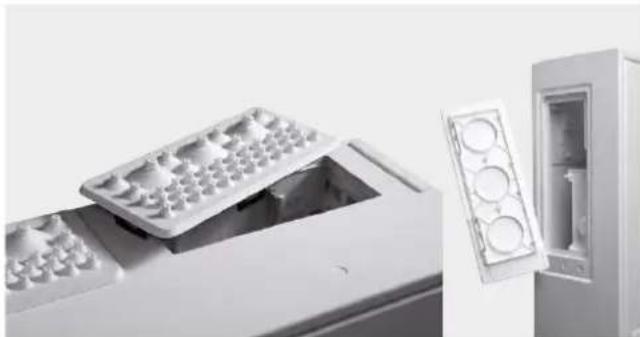

Les critères de selection pour votre enveloppe sont :

L'intensité.
- L'espace occupé par les équipements.
- Les indices de protection (IP et IK) en fonction du local où se trouve le tableau (local humide, local ouvert, accessible au public, etc.).

Quel apparueil d'arrivée et quelles protections?

Votre apparéil - disjoncteur général et/ou interrupteur sectionneur - d'arrivée et vos protections garantissent la sécurité de vos installations. Nous vous expliquons comment bien les désir pour qu'ils assurent leur fonction selon notre projet tertiaire.

Quel apparéil d'arrivée et quelles protections?

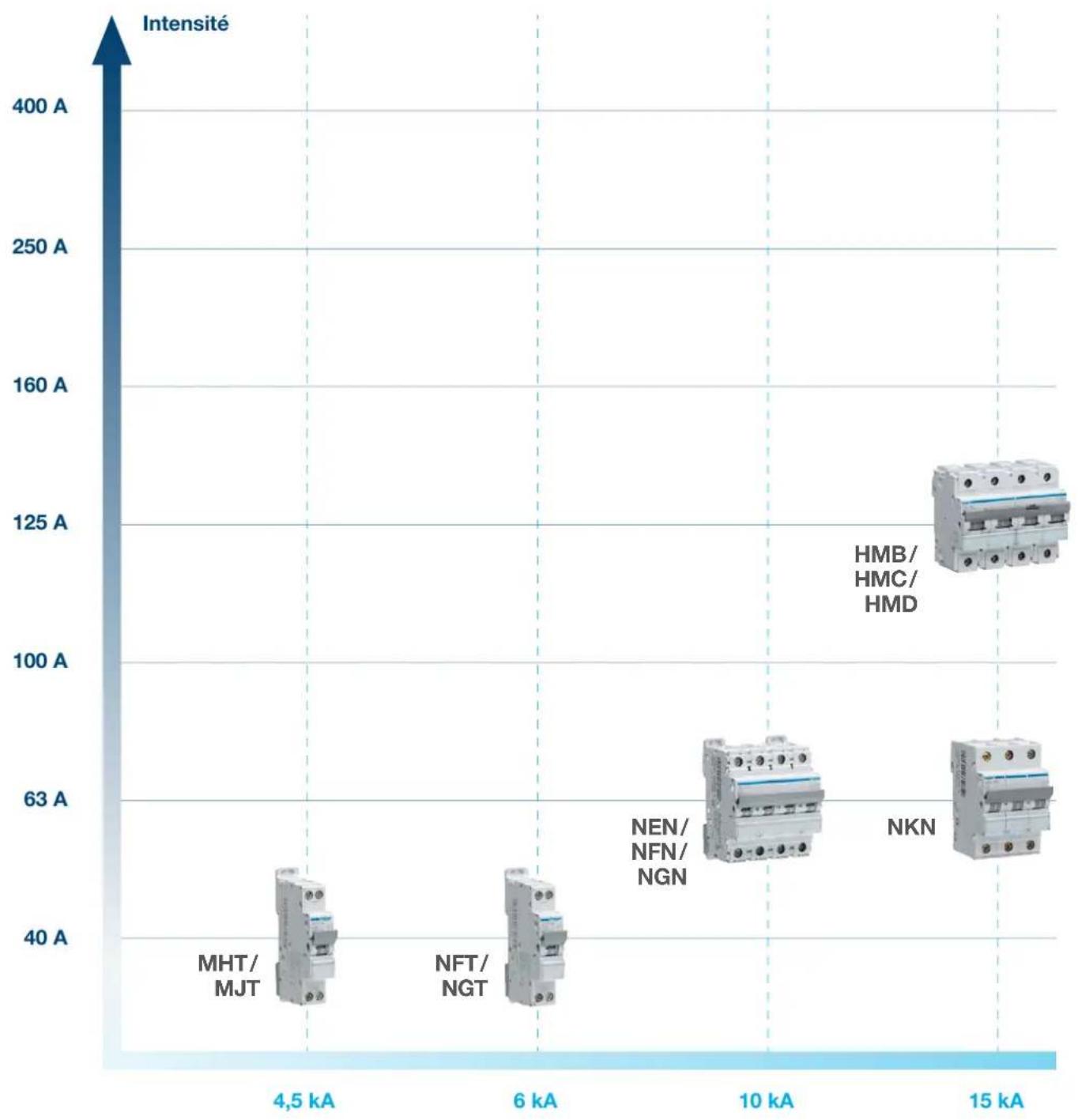

Panorama de l'offre de protections

Nous vous proposons une offre complète de protections pour tous vos projets tertiaires. Pour mistrés la comprendre, voici un panorama de nos produits à installer en fonction de votre pouvoir de coupure. Afin d'identifier plus précisément qu'elle protection est nécessaire pour votre installation, vous trouvrez sur les pages suivantes un détaï des différents équipements.

Quel apparéil d'arrivée et quelles protections?

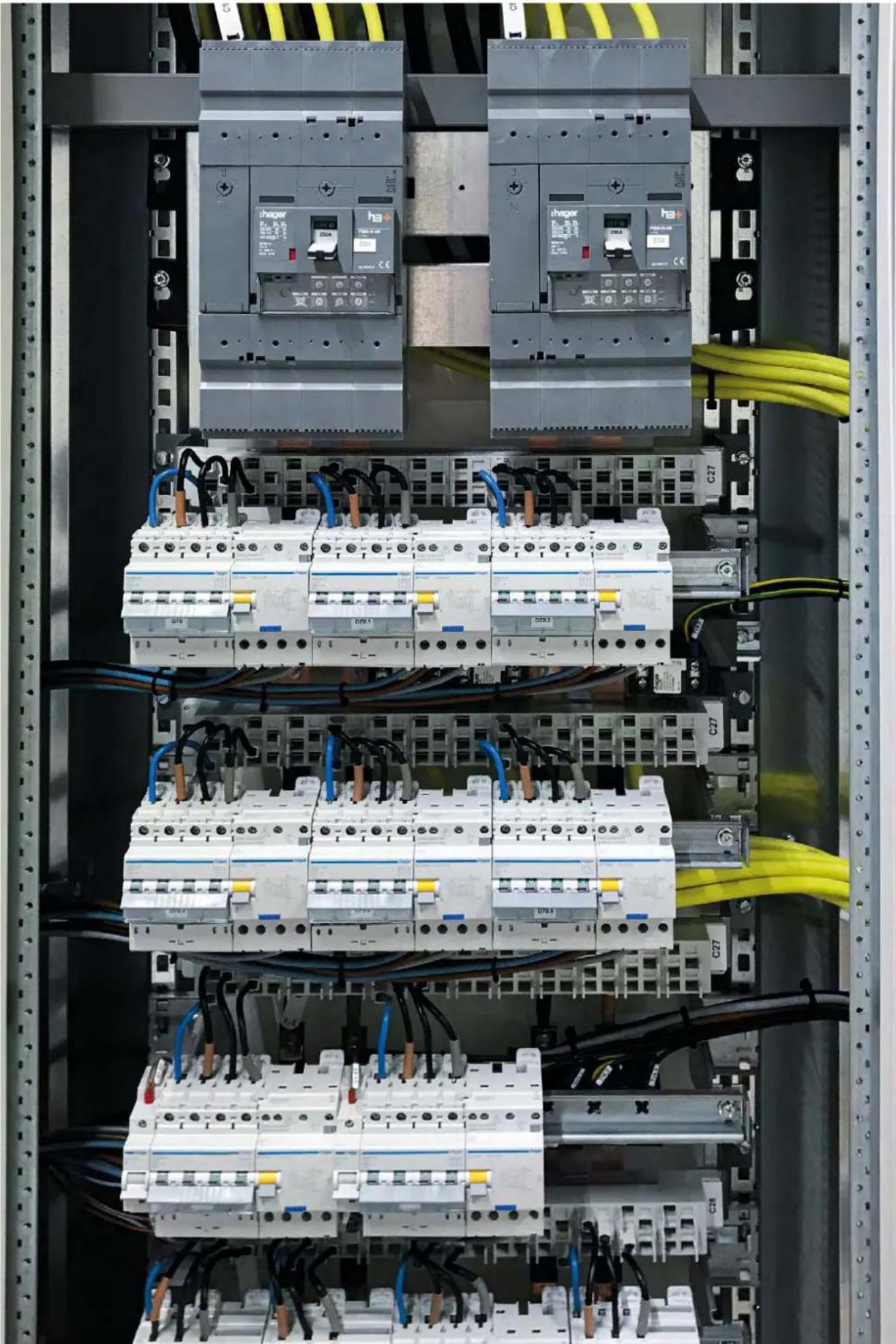

Focus sur la version AB dans la gamme disjoncteurs boîtiers moulé h3+

h3+ AB est une version de disjoncteur "abonne" conque spécialement pour les têtes d'installation à puissance surveillée. Elle a un pouvoir de coupure de 25 kA. Sa spécifique réside dans le fait que le réglage peut se faire en adéquation avec la puissance souscrite auprès du fournisseur d'énergie. Cette version de disjoncteur existe avec 2 types de déclencheur LSI et Energy. Il peut-disposer ou non d'un bloc différentiel monté directement en usine.

Les tableaux ci-après permettent de déterminer les positions des rouces codeuses (Ir1 et Ir2) du disjoncteur AB LSI en fonction du courant Ir correspondant à la puissance souscrite. Pour les versions Energy, les réglages s'effectuent à l'ampère près à l'aide du joystick et de l'écran.

Disjoncteur boitier moulé de branchement type AB

P250 LSI, avec déclencheur AB160 et AB240

P630 LSI avec déclencheur AB 400

Quel apparéil d'arrivée et quelles protections?

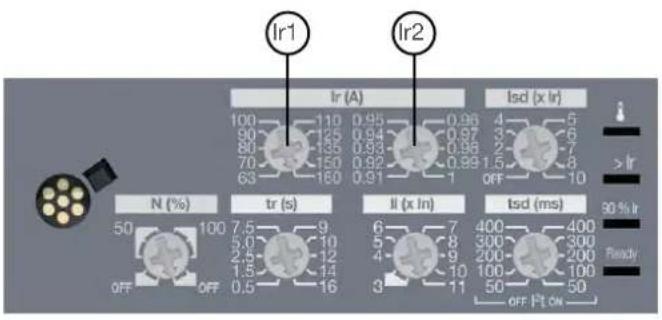

Spécificités techniques concernant les réglages du h3+ LSI, grâce à ses roues codeuses

(Disjoncteur boitier moulé de branchement h3+ type - Réglage du thermique et du magnétique AB LSI)

In a 50^160A250A400A

P250XX

P630X

Protection de longue durée

Ir (seuil de déclenchement entre 1,05 et 1,20 x Ir)

Ir1 In = 160 A 63 - 70 - 80 - 90 - 100 - 110 - 120 - 130 - 140 - 150 - 160
In = 250 A 90 - 100 - 110 - 125 - 140 - 160 - 180 - 200 - 225 - 250
In = 400 A 250 - 300 - 350 - 370 - 400

Ir = Ir1× Ir2 Ir20,91-0,92-0,93-0,94-0,96-0,97-0,98-0,99-1

Temporisation (s) - precision

21% / +1%

Protection de courte durée S Isd = OFF ; = Ir x ... précision +/- 10%

Temporisation (ms)

1,5-2-3-4-5-6-7-8-10

tsdI²t OFF 50-100-200-300-400

tsd I²t ON 50-100-200-300-400

Temps de 20 - 80 - 180 - 280 - 380

non-declenchement 20 30 40 50 60

Temps de coupure max. 60 - 150 - 250 - 350 - 450

Protection instantanée I

Courant de déclenchement instantané li (A)

Precision ii + / - 15%

Temporisation (ms)

P250,P630 3-4-5-6-7-8-9-10-11

fixe

Temps de 10

Temps de coupure max. 50

Protection du neutre

Protection du neutre = protection de phase (Ir, Isd) x ...	OFF - 50 % - 100 %
Protection instantanée	identique aux phases

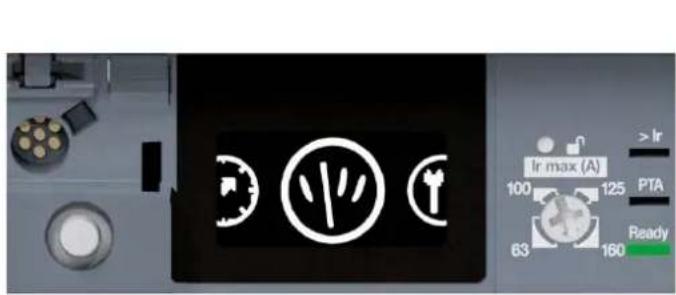

Spécificités techniques concernant les réglages du h3+ Energy grâce à son écran et son joystick

(Disjoncteur boitier moule de branchement h3+ type AB - Reglage du thermique et du magnétique AB Energy)

In à 50 °C 160 A 250 A 400 A
P250 XX
P630 X
Protection de longue durée
Ir (seuil de déclenchement entre 1,05 et 1,20 x Ir)
Ir1 In = 160 A 63 - 70 - 80 - 90 - 100 - 110 - 120	- 130 - 140 - 150 -160
	In = 250 A 90 - 100 - 110	- 125 - 140 - 160 - 180 - 200 - 225 - 250
	In = 400 A	250 - 300 - 350 - 370 - 400

Un réglage fin par pas de 1 A à l'aide du joystick est réalisé après avoir fixé la valeur Ir max au moyen de la roue codeuse. Le joystick et la roue codeuse sont situés sur la face avant du déclencheur.

Temporisation (s) - précision21% / +1%	tr à 6 x Ir 0,5 - 1,5 - 2,5 -	5 - 7,5 - 9 - 10 - 12 - 14 - 16
Protection de courte durée S Isd = OFF ; = Ir x ... précision +/-10%		1,5 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10
Temporisation (ms) tsd l²t OFF 50 - 100 - 200 -	300 - 400
	tsd l²t ON	50 - 100 - 200 - 300 - 400
	Temps de non-déclenchement	20 - 80 - 180 -280 - 380
	Temps de coupure max.	80- 150 -250 - 350 - 450

Protection instantanée I
Courant de déclenchement instantané li (A) précision + / - 15 %	P250, P630 3 - 4 - 5 - 6	7 - 8 - 9 - 10 - 11
		fixe
Temporisation (ms)	Temps de non-déclenchement	10
	Temps de coupure max.	50

Protection du neutre

	Protection du neutre - protection de phase (Ir, Isd) x ...	OFF - 50 % - 100 %
	Protection instantanée	identique aux phases

Quel apparéil d'arrivée et quelles protections?

Protectons modulaires

Notre solution compte de protections modulaires Hager s'adresse à toutes vos installations tertiaires.

Tableau récapitulatif de l'offre modulaire Hager

	Bornes décalées Bornes alignées
Disjoncteurs	4500/6 kA et 6000/10 kA	de 10 kA à 50 kA
	1 à 40 A 1 à 125 A
	B, C et D B, C, D et Mag
	1 Ph+N, 3 PP et 3 Ph+N 1 PP, 2 PP, 3 PP et 4 PP
Blocs différentiels associables 30 et 300 mA 30, 300, 500 mA et 1 A

Focus sur la gamme à bornes décalées

Cette solution offre une mise en œuvre simple puisqu'il est possible de mixer sous une même barre de pontage des produits 1 Ph+N (en 1 module), 3 PP et 3 Ph+N (en 3 modules).

Très compacts, ces derniers vous permettent de:gagner une place essentielle dans vos installations. Leur qualite supérieure vous assure une installation dans les normes et durable.

Nos protections couvrent tous les besoin de vos installations

• Disjoncteurs 1 Ph+N, 3 PP, 3 Ph+N 4500/6 kA et 6000/10 kA jusqu'à 40 A.
• 8 références de blocs différentiels 1 Ph+N et 3 Ph+N associables aux disjoncteurs.
• Barres de pontage 3 Ph+N jusqu'à 63 A.

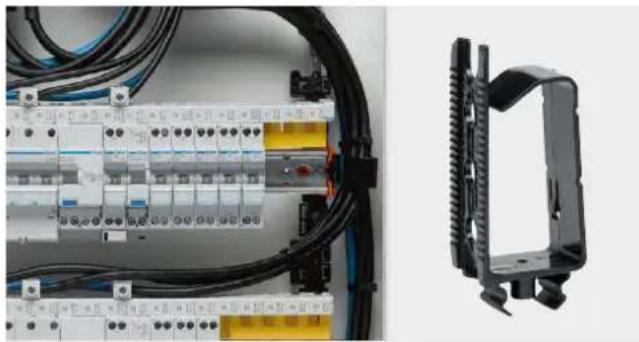

Les atouts du système à bornes décalées

Plus efficace: indicateur de declenchement sur l'ensemble de la gamme de disjoncteurs.

Plus facile et plus sur: bloc différentiel à double sortie pour repiquer vers une autre rangée, détrompeurs intégrés au capot, indicateur de déclenchement différentiel.

Plus economique: barre de pontage sécable et réutilisable, compatible avec les disjoncteurs 1 Ph+N et multipolaires avec ou sans bloc différentiel.

Quel apparéil d'arrivée et quelles protections?

Les courbes de déclenchement de vos protections

Le déclencheur est la partie du disjoncteur qui déetecte la surintensité et provoque l'ouverture des contacts. Dans le cas où le fabricant ne donne aucune information, vous pouvez déterminer la sélectivité en superposant les courbes de déclenchement.

Les déclenteurs des boîtiers moulés

Il existe 5 types de déclenteurs

-TM est la protection pour les départ directs.
-MAG est la protection magnétique seule pour les départ de sécurité, le désenfumage par exemple.
-LSnI est la protectionlectroniquereglable par roues codeuses pour les départ vers les tableaux divisionnaires.
-LSI est la protection électronique régiable par roues codeuses. Elle est adaptée aux distributions complexes, lorsqu'il y a plusieurs niveaux par exemple.
-Energy est la protection électronique équipée d'un écran et d'un joystick permettant un réglage très fin (incrément de 1 A) des protections, afin d'assurer la sélectivité. Elle embarque également une centrale de mesure et peut être connectée à un système de gestion de l'énergie.

Les courbes de disjoncteurs modulaires

Les disjoncteurs sont caractérisés par 4 types de courbes de déclenchement

• Courbe B: le déclenchement s'opère entre 3 et 5 fois l'intensité nominale (In). Ces disjoncteurs sont particulièrement recommendés pour les sources à faible puissance, telles que les onduleurs ou groupes électrogènes. Ils sont également pour les circuits de grande longueur avec un courant de court-circuit faisible en bout de ligne. Les disjoncteurs optimisent la section de cables alimentant le récepteur puisque leur réglage magnétique est plus bas. La protection de court-circuit est alors assurée.
• Courbe C: le déclenchement s'opère entre 5 à 10 fois In. Il s'agit de la courbe la plus couramment utilisée. Elle convient aux applications standards. Les disjoncteurs sont adaptés pour la protection des circuits dans les locaux professionnels.
• Courbe D: le déclenchement s'opère entre 10 à 20 fois In. Les disjoncteurs sont adaptés à la protection des circuits des installations soumises à des courants d'appeil importants, tels que les transformateurs, les ventilations, les pompes ou les extracteurs, par exemple.
  Courbe MA: le déclenchement s'opère entre 10 à 15 fois l'In. Les disjoncteurs de courbe MA sont utilisés pour la protection contre les courts-circuit des cables des départ de sécurité (exemple : moteur de désenfumage). La dispensé de protection thermique est alors autorisée par la norme NF C 15-100 et le règlement de sécurité pour la protection des personnes en cas d'incendie dans les établissements reçvant du public.

Quel apparéil d'arrivée et quelles protections?

Choix des protections en fonction de la puissance

Pour désir vos protections, il est essentiel d'avoir en tête l'architecture type de votre installation à puissance surveillée. Cela vous permet ensuite de mieux comprendre quelles protections désir dans un tableau principal (TGBT), puis dans vos tableaux divisionnaires (TD). La distance entre le TGBT et les TDs a pour effet une réduction de l'intensité de court-circuit au niveau des TDs. Il faut alors désir des apparils correctement dimensionnés, c'est-à-dire adaptations au courant de court-circuit présumé à l'emplacement où ils seront montés.

Une architecture validée Hager est une configuration d'une distribution électrique étudiee, testee et validee par Hager.
Elle est conforme a la reglementation et aux usages dans les
bâtiments tertiaires alimentes en puissance surveillée (tarif jaune).
Elle optimise les performances des produits selectionnés, pour delivrer des tableaux qui allient sécurité, fonctionnalité et economie.
Retrouvez nos 4 preconisations en pages suivantes.

Quel apparéil d'arrivée et quelles protections?

Si les courants de court-circuit ne sont pas connus, prendre alors les valeurs par défaut lk3 = 19.8kA et lk1 = 16.8kA .

Puisssances souscrites

de 36 à 144 kVA (soit de 60 A à 240 A)

Disjoncteur de branchement avec ou sans bloc différentiel

Type	Calibre	Gamme	Centrale de mesure intégrée	Centrale de mesure via TI	Comptage indirectvia TI modulaire
3P+N	60 - 160 A P250 AB (160A)		P250 AB ENERGY (160A)	SM103E	ECx300C
3P+N	90 - 240 A P250 AB (240A)		P250 AB ENERGY (240A)

Départ direct

Type	Calibre	Gamme	Type sélectivité	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=20 A	MJT	Totale+	ECx140D	-
	<=40 A	NFT7	Totale+
	<=63 A	NFN	Totale	ECx180D
3P+N	<=40 A	NFT8	Totale+	ECx380D	ECx300C
	<=63 A	NFN	Totale+
	<=125 A HMC	Totale+		ECx310D

Tete de groupe

Type	Calibre	Gamme	Type sélectivité	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=20 A	MJT	Totale+	ECx140D	-
	<=40 A	NFT7	Totale+
	<=63 A	NFN	Totale	ECx180D
3P+N	<=40 A	NFT8	Totale+	ECx380D	ECx300C
	<=63 A	NFN	Totale+
	<=125 A HMC	Totale+		ECx310D

Départs terminaux

Type	Calibre	Gamme	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=32 A	MJT	ECx140D	-
	<=40 A	NFT7
	<=63 A	NFN	ECx180D
3P+N	<=40 A	NFT8	ECx380D	ECx300C
	<=63 A	NFN

Pour connaître le x voir tableau commun à toutes les configurations.

Commàtouteslesconfigurations

Protocole de communication	Sans comm.	Impulsionnelle M-Bus	Modbus RS485	Modbus RJ45
Comptage modulaire remplaçer le x par:	N*PM RA**
Module à rajouter pour le SM103E	- SM201 - SM211 -

*uniquement ECx140D.

** excepté les versions EC x140D.

Choix des TI pour le comptage indirect

Type TI fermé TI ouvert
<=40 A	SRA00505	SRT00635A
<=63 A	SRA00755
<=125 A	SRA01255 SRT01255A
<=160 A	SRA02005 SRT01605A
<=250 A	SRA0205 SRT02505A
<=400 A	SRI04005 SRT04005B

Quel apparéil d'arrivée et quelles protections?

Si les courants de court-circuit ne sont pas connus, prendre alors les valeurs par défaut lk3 = 19.8kA et lk1 = 16.8kA .

Puisssances souscrites

de 144 à 250 kVA (soit de 240 A à 400 A)

Disjoncteur de branchement avec ou sans bloc différentiel

Type	Calibre	Gamme	Centrale de mesure intégrée	Centrale de mesure via TI	Comptage indirect via TI modulaire
3P+N	240 - 400 A	P630 AB (400A)	P630 AB ENERGY (400A)	SM103E	ECx300C

Départ direct

Type	Calibre	Gamme	Type sélectivité	Centrale de mesure intégrée	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=16 A	MJT	Totale+	-	ECx140D	-
	<=63 A	NFN	Totale		ECx180D
3P+N	<=16 A	NFT8	Totale+		ECx380D	ECx300C
	<=63 A	NFN	Totale+
	<=125 A HMC	C	Totale+		ECx310D
	<=160 A P160	Totale P160		ENERGY	-
	<=250 A P250	Totale		P250 ENERGY

Tete de groupe

Type	Calibre	Gamme	Type sélectivité	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=16 A	MJT	Totale+	ECx140D	-
	<=63 A	NFN	Totale	ECx180D
3P+N	<=40 A	NFT8	Totale+	ECx380D	ECx300C
	<=63 A	NFN	Totale+
	<=125 A HMC		Totale+	ECx310D

Départs terminaux

Type	Calibre	Gamme	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=32 A	MJT	ECx140D	-
	<=40 A	NFT7
	<=63 A	NFN	ECx180D
3P+N	<=40 A	NFT8	ECx380D	ECx300C
	<=63 A	NFN

Pour connaître le x voir tableau commun à toutes les configurations.

Commàtouteslesconfigurations

Protocole de communication	Sans comm.	Impulsionnelle M-Bus	Modbus RS485	Modbus RJ45
Comptage modulaire remplaçer le x par:	N*PM RA**
Module à rajouter pour le SM103E	- SM201 - SM211 -

*uniquement ECx140D.

** excepté les versions EC x140D.

Choix des TI pour le comptage indirect

Type TI fermé TI ouvert
<=40 A	SRA00505	SRT00635A
<=63 A	SRA00755
<=125 A	SRA01255 SRT01255A
<=160 A	SRA02005 SRT01605A
<=250 A	SRA0205 SRT02505A
<=400 A	SRI04005 SRT04005B

Quel apparéil d'arrivée et quelles protections?

Tableau divisionnaire

Intensité de court-circuit

jusqu'à 10 kA

Départ direct

Type Calibre Gamme Comptage direct modulaire Comptage indirect via TI modulaire
1P+N	<=40 A NFT7	ECx140D	-
	<=63 A NFN	ECx180D
3P+N	<=40 A NFT8	ECx380D	ECx300C
	<=63 A NFN
	<=125 A HMC	ECx310D

Tete de groupe

Type Calibre Gamme			Comptage direct modulaire Comptage	indirect via TI modulaire
1P+N	<=40 A NFT7		ECx140D	-
	<=63 A NFN		ECx180D
3P+N	<=40 A NFT8		ECx380D	ECx300C
	<=63 A NFN
	<=125 A HMC		ECx310D

Départs terminaux

Type Calibre Gamme			Comptage direct modulaire Comptage	indirect via TI modulaire
1P+N	<=40 A NFT7		ECx140D	-
	<=63 A NFN		ECx180D
3P+N	<=40 A NFT8		ECx380D ECx300C
	<=63 A NFN

Pour connaître le x voir tableau commun à toutes les configurations.

Intensité de court-circuit

jusqu'à 6 kA

Départ direct

Type	Calibre	Gamme	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=40 A MJT		ECx140D	-
	<=63 A NFN		ECx180D
3P+N	<=40 A NFT8		ECx380D	ECx300C
	<=63 A NFN
	<=125 A HMC		ECx310D

Tete de groupe

Type	Calibre	Gamme	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=40 A MJT		ECx140D	-
	<=63 A NFN		ECx180D
3P+N	<=40 A NFT8		ECx380D	ECx300C
	<=63 A NFN
	<=125 A HMC		ECx310D

Départs terminaux

Type	Calibre	Gamme	Comptage direct modulaire	Comptage indirect via TI modulaire
1P+N	<=40 A MJT		ECx140D	-
	<=63 A NFN		ECx180D
3P+N	<=40 A NFT8		ECx380D	ECx300C
	<=63 A NFN

Pour connaître le x voir tableau commun à toutes les configurations.

Commàtouteslesconfigurations

Protocole de communication	Sans comm.	Impulsionnelle M-Bus	Modbus RS485	Modbus RJ45
Comptage modulaire remplaçer le x par:	N*PM RA**
Module à rajouter pour le SM103E	- SM201 - SM211 -

uniquement ECx140D.
* excepté les versions EC x140D.

Choix des TI pour le comptage indirect

Type TI fermé TI ouvert
<=40 A	SRA00505	SRT00635A
<=63 A	SRA00755
<=125 A	SRA01255 SRT01255A
<=160 A	SRA02005 SRT01605A
<=250 A	SRA0205 SRT02505A
<=400 A	SRI04005 SRT04005B

Quel apparéil d'arrivée et quelles protections?

Le parafoudre

En France, 2 millions d'impacts de foudre.frappent le sol chaque année provoquant la mort d'une dizaine de personnes, de milliers d'animaux et détruisant 50 000 compteurs électriques. La foudre est à l'origine d'importantsdommages.Dans cette optique, vousdezvez obligatoirement installer un parafoudre à l'origine de vos installations, selon lesnormes en vigueur.

Pourquoi installer un parafoudre ?

Les raisons d'installer un parafoudre sont multiples

• La foudre peut endommager l'installation électrique et les équipements raccordés, en frappant de manière directe ou indirecte un[bâtiment.

• LesBATIMENTS sont Equipes de plus en plus d'appareils electroniques et informatiques sensibles aux surtensions.

• Il est nécessaire de préserver l'intégrité des matériels électriques et la sécurité desBATIMENTS.

• Le paratonnerre, installé sur le toit du batiment, protège uniquement contre les effets directs de la foudre. Il doit être complété par un parafoudre, installé dans le tableau électrique, pour protéger l'installation des effets indirects et du risque de surtension.

Parafoudres Type 1 + Type 2,

3 niveaux de protection

• En tete de l'installation.
• Adaptés lorsquel risque de foudroiement est très important.
• Possèdent une très force capacité d'écoulement.

Valeur minimale de In : 12,5 kA.
- Obligatoires lorsque le bâtiment est équipé d'un paratonnerre.

Capacité d'écoulement:

-standard

limp 12,5 kA

-premium

lmp 25 kA

SPA212-2/SPA312-3

SPA412-4

SPA800-6/SPA801-8

• premium auto-protege limp 100 kA (SPA180N) limp 25 kA (SPA180)

SPA180N-2

SPA180-2

Parafoudres Type 2,

4 niveaux de protection

• En tete de l'installation.
  Valeur minimale de In:5kA

• Protégent l'ensemble de l'installation

en absence de paratonnerre.

Capacité d'écoulement:

-moyenne

Imax 15 kA

-importante

Imax 40 kA

• très importante

Imax 65 kA

• protection fine en complément pour

les équipements sensibles Imax 8 kA

SPB215R-2

SPB415R-4

SPB113-1/SPB240R-2

SPB440R-4

SPB265R-2/SPB465R-4

SPB208D- 2 /SPB408D- 4

Parafoudres Type 2 autoprotégé

pour le résidentiel et petit tertiaire

• En tete de l'installation.
• Protégent l'ensemble de l'installation en absence de paratonnerre.

Valeur minimale de In:5kA.
- Ne nécessite pas de protection supplémentaire (disjoncteur directement associé).

Capacité d'écoulement:

-moyenne

Imax 15 kA

SPB715D-2/SPB815D-5

Quel apparéil d'arrivée et quelles protections?

Comment désir son parafoudre?

En fonction de plusieurs criteres, trouvez facilement la referrerce de paraphoudre qui correspond au besoin de votre client.

Y a-t-il un paratonnerre sur le bâtiment ou dans un rayon de 50 mètres ?

Des outils disponibles pour accompagner vos clients

Configurateur en ligne

Pour trouver facilement laonne referece de parafoudre en fonction du type d'installation et des equipments a proteger.

E-formation

Pour monter en compétence sur l'environnement du parafoudre. Vos clients peuvent ensuite valoriser leurs nouvelles compétences avec l'attestation de suivi de formation teléchargeable en fin de session.

Guide technique

Pour doivent un expert du parafoudre, en ayant une compréhension approfondie de l'environnement de la foudre et un mode d'emploi précis sur l'utilisation et l'installation d'un parafoudre.

Retrouvez toutes les informations concernant nos parafoudres ainsi que nos outils sur notre site web

hg.news/fr/parafoudres

Quelle

communication etquelle mesure ?

Face aux enjeux environnementaux, la France doit réduire de 60% les émissions de CO_2 de l'ensemble de sesBATIMENTS d'ici à 2050. LesBATIMENTS d'activité tertiaire de plus de 1000~m^2 , eux aussi, doivent réduire leur consommation d'énergie de manière drasticique.

203020402050

Quelle communication etquelle mesure ?

Un secteur tertiaire très énergivore en France

Depuis le 1er janvier 2022, la reglementation environnementale RE 2020 s'applique aux batiments tertiaires. La RE 2020 vise 3 objectifs :

• La sobriété énergétique et la décarbonation de l'énergie.
• La diminution de l'impact carbone en ce qui concerne la construction des bâtiments.
• La garantie de la fraîcheur, en cas de forte chaleur.

Depuis 2019, le Decret Tertiaire vise à réduire la consommation énergétique desBATiments à usage tertiaire français de plus de 1000m^2 Ceux-ci doivent alors bénéficier de travaux pour réaliser des économies d'énergie.

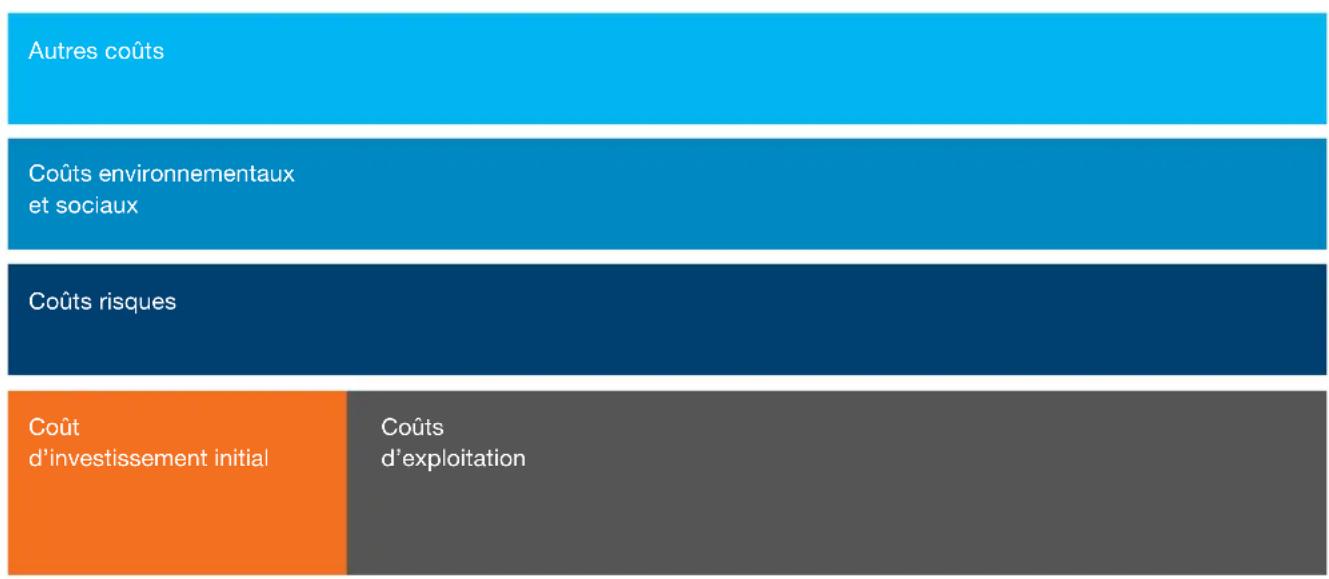

Coûts du cycle de vie d'unBATIMENT

Début du projet 20 - 25 ans

Il est important de savoir que les coûts d'exploitation dans le cycle de vie duBATIMENT représentent la majorité du coût global. C'est pourquoit,des la conception, il est essentiel de refléchir à une architecture technique liée à la gestion de l'énergie la plus souple et la plus ouverte possible.

Pour atteindre l'efficacité énergétique, il est essentiel de s'équiper d'un système de mesure et d'analyse des consommations plus ou moins complat,quel que soit le type de bâtiment tertiaire.

Quelle communication etquelle mesure ?

L'Energy Management System

L'Energy Management System (EMS) ou Système de Management de l'Energie, suit et optimise les consommations énergétiques d'unBATIMENT. Il survaille les équipements electriques pour identifier les dérivés et favoriser les économies d'énergie.

L'EMS est une solution particulièrement adaptée lorsque vos clients possèdent des batiments en multisites (par exemple une commune qui possède le bâtiment de sa mairie ainsi que la salle des fêtes, l'école, etc.). Cela permet de collecter, mesurer et contröler les consommations de ces différents batiments, à l'origine concernés individuellement par le tarif jaune.

L'EMS s'articule en 3 niveaux

Niveau bus de terrain

Capeurs et apparéils de mesure relevant les données de consommation et de qualité d'énergie électrique.

Niveau automatisme

Serveurs agardio.management de concentration et de collecte des données pour faire la passerelle vers les managers et analyseurs.

Niveau management

Centralisation et gestion de l'ensemble des données via le logiciel stream, permettant la visualisation et l'exploitation personalisée de ces données.

01

Niveau terrain, la mesure

En termes de mesure, la qualite et la fiabilité de la donnée apporteront une veritable efficacite energetique a votre projet. Il est essentiel d'obtenir la bonne mesure, au bon endroit. C'est pourquoit, notre gamme est posee directement à la source des consommations.

Transformateurs de courant ouvrant

Les principaux avantages

• Le raccordement est rapide sur les versions ModBus agaudio grâce au câblage en RJ45.
• Possibilité d'ajouter une passerelle KNX sur tous nos compteurs puisqu'ils disposent d'une cellule infrarouge.
• Tous nos compteurs possèdent une interface de visualisation et de paramétrage identique, simple et intuitive.
• L'ensemble de nos compteurs sont équipés de capots plombables et certifiés MID (sauf ECN140D et ECX180T). Les données sont ainsi sécurisées et précises.

Ils permettent la remontée des données mesurées avec fiabilité et sécurité et assure la continuité de service lors de leur mise en œuvre, qui s'effectue sans couper l'alimentation ni-dessirable les protections. Grace à son dispositif ouvrant, ce nouveau produit offre une rapidité et une simplicité d'installation et de maintenance.

Comptage direct

Une offre de compteurs dédiés à la mesure des sous-departs modulaires. Jusqu'à des calibres de 125 A.

Comptage indirect

Des solutions de mesure via des tores de mesures.
Jusqu'à 6000 A.

Comptage intégré dans boitier moulé Energy

Mesure intégrée, compacité et intégration optimale jusqu'à 630 A.

Connectivité	40 A 230 V	80 A 230 V	3*80 A 230 V	80 A 400 V	125 A 400 V	TI 50-6000 A
Sans connectivité ECN140D - - - - -
Impulsion	ECP140D	ECP180D	ECP180T	ECP380D	ECP310D	ECP300C
Mbus	ECM140D	ECM180D	ECM180T	ECM380D	ECM310D	ECM300C
Modbus RTU RS485	ECR140D	ECR180D	ECR180T	ECR380D	ECR310D	ECR300C
Modbus RTU RJ45	-	ECA180D	ECA180T	ECA380D	ECA310D	ECA300C

Quelle communication etquelle mesure ?

02

Niveau automatisme, agardiomanager

agaudiomanager est le serveur web qui s'installe au cœur de votre installation. Il recupere les données multi-energies (gaz, eau, electrique, air ou vapeur) en ModBus (RTU, TCP/IP), en impulsionnel, via les entrées digitales et / ou analogiques. Vous pouvez ensuite visualiser les données hebergées en local de manière simple sur une page web ou un affichage pré-configéré.

Voupez retrouver sur l'interface les données de 31 adresses ModBus RTU et jusqu'à 120 compteurs en ModBus TCP/IP, disjoncteurs, appareils de mesure multifonctions, compteurs d'énergie et plus. Il peut également intégrer des compteurs multi-marques par un paramétrage de table ModBus. L'outil est transparent puisqu'il enregistre la consommation au fil du temps et en temps réel.

03

stream yous permit de superviser, analyser et optimiser vos équipements en fonction des données recoltees. Sur ce logiciel hébergé en local, vous pouvez visualiser vos consommations pour mesurer la performance energetique grâce aux outils de mesure et agaudiomanager, installés sur la chaîne de mesure. Vous accedez à l'ensemble des informations essentielles sur les consommations energetiques d'un ou plusieurs batiments. Cette solution ne comprend pas d'abonnement annuel.

L'affichage de l'interface est clair et complet pour vous permettre de contrcler et de rendre transparentes vos données energetiques. Ce logiciel de gestion est multi-energies (electricite, eau, air, gaz et vapeur) et offre une vue complete des depenses energetiques des batiments.

La mesure et la communication de vos équipements à travers nos solutions complémentaires optimisent notre installation et permettent de réaliser des économies, de respecter le cadre réglementaire et de limiter l'impact environnemental desBATIMENTS.

Site A

Quelle répartition et connexion?

Les accessoires qui vous permettent de répartir l'énergie au sein même de votre tableau sont indispensable. Pratiques et facies à installer, vous gagnez un temps précieux lors du montage et raccordement de vos équipements.

Quelle répartition et connexion ?

Répartiteurs

Notre gamme se compose de répartiteurs à barrettes étagées, répartiteurs monoblocs ou encore de blocs de répartition unipolaires à assembler, ainsi que de supports pour quelques barres cuivre à composer ou préts à l'emploi.

\section*{Caracteristiques}

Blocsdépartitionunipolaires

• Monoblocs, isolés, pour conducteur cuivre.
• Fixation sur rail DIN, sur grille perforée ou sur platine d'appareil de tête (unité d'équipement quadro).
• Livre avec vis de fixation.

Répartiteurs à barrettes étagées

• Monobloc, modulaire, pour conducteur cuivre.
• Capot frontal démontable.
• Fixation sur rail DIN.
• Barrettes équipées d'une protection isolante partière.
• Livrées avec plaque arrrière isolante et capot frontal modulaire.

KJ02B

KJ160A

Bornes deraccordement

Nos bornes de raccordement à fourche ou à languette permettent de faciliter le repiquage sur les apparciils modulaires mais aussi sur les barres de pontage. Elles alimentent également les apparciils câblés sous une même barre de pontage.

Les bornes KF83A, KF83C, et KF83D sont compatibles avec les conducteurs en cuivre et en aluminium.

KF83AKF84A

KF83C

Barres de pontage et accessoires

Les systèmes de pontage à languette, à fourche et leurs accessoires permettent le raccordement des apparciels modulaire entre eux. Cela facilitite leur mise en oeuvre. Pour les systèmes à bornes décalées, nos barres de pontage sont économiques puisqu'elles sont sécables et réutilisables. Pratiques, elles permettent également de mixer sous une même barre des produits type Ph+N et multipolaires, avec ou sans bloc différentiel.

\section*{Caracteristiques}

Barres de pontage unipolaires, bipolaires, tripolaires et tétrapolaires

• Convienneux disjoncteurs multipolaires de 0,5 à 63A,aux coupe-circuits unipolaires et multipolaires et interrupteurs SB.

Barres de pontage 3 Ph+N neutre decale

• Dédiées au raccordement par le haut des interrupteurs différentiels et blocs différentiels double sortie, pour l'équilibrage des disjoncteurs départ Ph+N sur les phases L1, L2, L3.

• Permet de ponter des produits à bornes décalées.

Barres de pontage à fourches

• Pour apparèillage modulaire équipé de bornes bi-connectes : interrupteurs différentiels pour locaux professionnels, disjoncteurs multipolaires de 0,5 à 63A (sauf les Ph+N).

• Pontage de ces apparéils par le bas.

Quelle répartition et connexion ?

Supports pour quelques de barres

Plusieurs systèmes de produits de barres peuvent assurer la distribution électrique dans les enveloppées quadro4 et quadro5.

Caracteristiques

Les yeux de barres à plat jusqu'à 630A

• Montage vertical arrêté spécifique adapté pour montage derrière les appareils modulaires.
• Montage vertical en fond.
• Montage horizontal.

Lesjeude barres inclinés jusqu'à630A

• Se montent seuis derriere le plastron.
• Montage vertical.
• Montage horizontal.

Lesjeuxdebarresétagés250A

et 400A à composer

• S'installer verticalement dans les gains à cables des enveloppées quadro4, quadro5.
• Possibilité de les installer directement sur le fond des armoires quadro4, quadro5 sans utiliser les traverses.

Lesjeuxdebarrésétagéslatéraux250A

• Montage sur montant des enveloppes quadro.
• Icc/lpk maxi: 25/53kA.
• Entraxe maxi des supports : 225mm

UC820

UC826

UC815

UC830

Vue de profil Vue de face

quadro4 - quadro5

Disposition

	In jeu de barre	Barres cuivre Largeur de travée ou cellule 250 (gaine) et 500 250 (gaine) 500
		Section en mm	Référence	Support de jeu de barres	Ecran de protection	Montage pour 1 support
Jeux de barres à plat	160 A	12 x 5 KS72BKS72C	UC820 UC827 1x UC811			fixation verticale sur montant fonctionnel	1x UC811fixation horizontalé sur montant fonctionnel
	250 A	20 x 5 UC832
	400 A	30 x 5 UM30A1UM30A2UM30A5
	630 A	30 x 10 UM30A4
Jeux de barres inclinés	250 A	20 x 5 UC832 UC826	UC828 fixation verticale			directe sur montant fonctionnel	fixation horizontalé directe sur montant fonctionnel
	400 A	32 x 5 UC842
	630 A	30 x 10 UM30A4UM30A5
Jeux de barres étagés	250 A	20 x 5 UC832 UC815	UC816 fixation verticale			directe sur montant fonctionnel	fixation horizontalé directe sur montant fonctionnel
	400 A	32 x 5 UC842
Jeux de barres étagés latéraux	250 A	20 x 5 UC832 UC830	UC834 - fixation verticale directe				sur montant fonctionnel

Quelle enveloppe?

L'enveloppe permet la distribution de l'énergie d'un batiment. Découvre nos solutions complètes et flexibles à composer en fonction de votre distribution électrique tertiaire. Conformes NF EN 61439, elles s'adaptent aux besoines spécifiques de vos espaces qu'elle que soit la dimension de votre projet.

Quelle enveloppe?

L'endet due de notre gamme

Les coffrets et armoires des gamas vega18, vegaD, univers et quadro s'adaptent à vos projets en fonction de leurs différentes configurations. Grace aux nombreuses possibités d'assemblage et la robustesse des structures, notre offre est l'une des plus complètes pour la distribution d'énergie en tertiaux.

Nos solutions permettent d'atteindre des indices de protection IP65, en montage mural ou sur socle, en version saillie ou en encastré, avec tout type de taille. Le montage est facilité sur le chantier ou en atelier grâce aux nombreuses astuces et innovations, pour un gain de temps indéniable.

Retrouvez toutes les informations concernant nos enveloppées sur notre catalogue ou notre site web : hager.com/fr/guide-de-choix-enveloppés-tertiaires

Quelle enveloppe?

vega18

Les coffrets de distribution vega18, par leur grande polyvalence, sont adaptés dans de nombreux cas pour les tableaux généraux jusqu'à 125 A pour des petits locaux professionnelnels, ou en tableau divisionnaire. Ils allient rapidité de mise en œuvre, comport de câblage et esthétique.

\section*{Caracteristiques techniques}

• Coffret plastique en saillie, Classe II,
• Hauteur: 1 à 4 rangees,
  Largeur : 18 modules,
• Entraxe 150 mm,
• Intensité 90 A (en 1 et 2rangées) et 125 A

(en 3 et 4 rangees),

• Icc 10 kA, Ipk 17 kA,
• Indices de protection : IP30, IP41.

Les atouts

Un alignment impeccable pour fixer le coffret grâce à ses 4 pieces rotatives à 360^ pré-montées.

Une installation démontable, au niveau des rails DIN par 2 clips, et du chassin en une seule pierce.

Des pré-découpes sont situées dans le fond et la face latérale et des ouvertures sont générées sur les parties haute et basses.

La finition est parfaite pour permettre à la goulotte de s'insérer et de masquer les irrégularités de découpe.

vegaD

Le système vegaD est composé de coffrets plastiques et metalliques en classe II entière modulables et spécialement adaptés à la réalisation des distributions jusqu'à 160 A. Livré prét à l'emploi ou à compléter, l'installation se fait sans effort par une seule personne et vous permet de gagner beaucoup de temps. D'un design sobre et intemporel, le système vegaD est également un élément deCHOIX pour sa robustesse à toute épréuve.

\section*{Caracteristiques techniques}

• Coffret plastique et métallique, Classe II,
  -Hauteur:2à7rangees,
  Largeur:24 modules,
• Disponible en saillie ou en encastré,
• Indices de protection : IP30, IP41 - IP55.

Les atouts

Une association possible en vertical ou horizontal, à faire à plat ou directement sur le mur, pour une finition impeccable.

Un bracelet guide-fil permet de passer plus facilement les fils et câbles.

Un défonçage sans outil propre et rapide grâce aux parties laterales prédictées permettant également un montage facile des accessoires gallery.

Une possibilité d'avoir un rail entre deux rangées modulaires pour ajouter une rangée de bornes, en dehors de l'encombrement modulaire. Fonctionnalité exclusive Hager.

Quelle enveloppe?

quadro4

Pour les projets de TGBT ou tableaux divisionnaires jusqu'à 630A, les enveloppes quadro4 permettent de réaliser des armoires et coffrets d'encombrement quasi sur-mesure par simple association verticale ou horizontale. Elles se composent très facilement grâce à 3 éléments de base à assembler : le fond, les cotés, le panneau de tete et base ou tete et socle, pour un ensemble très robuste. Leur grande accesibilité et profondeur rendent le câblage interne très comfortable.

\section*{Caracteristiques techniques}

• Coffreets et armoires métalliques Classe I,
  -Livres en kit a assembler,
• Hauteur: de 500 à 1850 mm,
• Profondeur : 267 mm,
  Largeur : 370 et 620 mm
• Intensité jusqu'à 630A,
• IP30, IP40 ou IP43,
• Equipement interne : kits quadro 4-5.

Les atouts

Des vis et piliers de maintainien sont pre-montés sur les éléments de base de l'ossature.

Des guides sur têtes et bases facilitent le montage des côtes et des portes qui, elles, se montent sans outil.

La fixation murale se fait par le fond grâce à plusieurs points de fixation. Ilis facilitent le centrage et l'aplomb.

La fixation sur mur irregulier est permise par la butée de réglage à l'arrière.

quadro5

Les coffrets et armoires quadro5 offrent un indice de protection elevé (IP55), permettant de répondre à des applications de type cuisine ou hotel. quadro5 est une enveloppe monobloc qui ne nécessite aucun assemblage, ce qui lui confère une grande rigidity. L'équipment interne est commun à quadro4. quadro5 offre un design et un rendu impeccable.

\section*{Caracteristiques techniques}

• Coffretsetraimoire monoblocsmetalliques,Classe I,
  -Livres déjà montés et prets à l'emploi,
• Hauteur des coffrets : de 510 à 1410 mm,
• Hauteur des armoires : 1710, 1860, 2010 mm
• Profondeur : 260 mm,
  Largeur:450,700,900mm
• Intensité jusqu'à 630 A,
• Disponible en IP55 avec porte,
• Equipement interne : kits quadro 4-5.

Les atouts

Une association horizontally ou verticale qui vous permet de réaliser des ensembles sur-mesure.

Le câblage est optimisé par la grande ouverture des plaques d'entrée et de sortie des cables.

Les kits sont modulables grâce à un équipement interne commun à quadro4.

Possibilité de réaliser une gaine à cables interne de 200 mm dans une largeur de 900 mm.

Quelle enveloppe?

univers

La gamme d'armoires électriques univers est un système d'armoires métalliques ou polyester renforcé. Cette solution correspond parfaitement aux distributions électriquesasse tension jusqu'à 630 A. L'indice de protection peut varier de l'IP44 jusqu'à l'IP65 pour permettre de répondreaux différents besoin du chantier. Cette gamme d'armoires monoblocs est compacte et ingénieuse.

\section*{Caracteristiques techniques}

univers IP44

• Disponible en 13 tailles,
• Armoires métalliques, Classe II,
• Hauteurs : 500, 650, 800, 1100, 1400 mm,
• Profondeur: 205 mm,
  Largeurs:300a1050mm.

univers IP55

• Disponible en 19 tailles,
• Armoires métalliques, Classe II,
• Hauteurs : 500, 550, 800, 1050, 1300, 1850 mm
• Profondeurs : 275 ou 350 mm,
  Largeurs:550a1300mm.

univers IP65

• Disponible en 5 tailles,
• Armoires polyester renforcé, Classe II,
• Classement au feu : 960 °C,
• Hauteurs : 550, 850 et 1150 mm,
• Profondeur : 300 mm,
  Largeurs:600 et 850 mm.

Les atouts

Une fixation murale rapide grâce au cadre de montage.
Quicket.

Des entrées et sorties de cables couples, avec un passage de cable à grande capacité et facilité.

Une porte amovible et réglable verticalément par la molette intégrée.

Une goulotte de jonction à clipser qui permet un ajustement facile sur le mur.

Vues 3D d'une armoire universes sur le logiciel hagercad.T

Quelles bornes de charge pour le tertiaire?

Depuis quelques années, nous constatons un reel boom sur le marché du vehicule électrique. Tous les indicateurs sont au vert sur plusieurs aspects. Cela impacte le nombre de vehicules électriques en circulation aujourd'hui, qui ne cesse de croître. Le développement de ce marché ne se fera pas sans une augmentation en parallelle des infrastructures de charge. Une excellente opportunité pour vous.

En route vers

une France électrique

1 400 000

vehicules 100%

électriques en circulation

Actualités sur la mobilité électrique

Restez informé des dernières actualités de la mobilité électrique!

Chiffres clés, nouveaux décrets ...
Nous vous disons tout sur notre
blog dédié aux professionnels.

hg.news/fr/

804-actuswitty

100 000

points de chargeaccessibles au public

Aidez vos clients à bénéficier d'aires financières pour leur équipement

Subventions, crédits d'impôts ... L'achat d'un vehicule électrique et l'installation d'une borne de recharge à domicile peuvent être accompanies par des aides financières. Découvre lesquilles.

En savoir plus sur les aides financières hg.news/fr/ 804-airesswitty

Infrastructures de recharge et parkings ouverts au public

La loi d'orientation des mobilités (LOM) prévoit que toutes les entreprises dont la flotte dépasse 100 vehicules intégrant progressivement des vehicules électriques lors du renouvellement de leur parc ; jusqu'à 70 % en 2030. Comment vous adapter ou aider vos clients à s'adapter aux changements que l'arrivee de ces vehicules électriques sont nécessairement impliquer ?

En savoir plus sur la loi LOM hg.news/fr/ 804-loilomwitty

Nos solutions de bornes de charge

Hager a développé une gamme complète de bornes et de prises adaptées à la charge des vehicules électriques pour les projets résidentiels mais aussi tertiaires.

01 02 03

wittyprise witty start

a clé pour 1 VE*

witty share

OCPP

pour 1 VE

• vehicule electrique.

04

witty park

OCPP

pour 1 ou 2 VE*

Facile et rapide àmettre en œuvre pour les uns,performante,economique et fiable pour les autres : la gamme witty a ete pensee à la fois pour les installateurs et les exploitants.

Bornes de charge

01 wittyprise

La solution ideale pour les petits vehicules

Nos produits witty prise s'installent sur un mur de manière encastrée ou en saillie. Leur mode de charge est lent et correspond aux petits vehicules electriques tels que les velos, scooters, motos et voitures avec petites batteries. La puissance maximale est de 3,7 kW.

\section*{Caracteristiques}

-Prise Mode 2quiquement,
compatible avec le cable et chargement Mode 2,
prises 2P + T
- accès libre,
-IP55.

Références

• XEV080 (sailie),
• XEV081 (encastrée),
• XEV080P (saille avec protection différentielle).

02 witty start

La solution facile à installer et utiliser

Les bornes witty start se posent sur un mur ou sur un pied, selon les besoin de configuration. Leur puissance régable varie de 7 à 22 kW selon la version.

\section*{Caracteristiques}

-Legere et maniable,
simple à installer,
- accès libre ou à clé,
certificée ZE et EV ready 1.4,
- IP55, IK10,
- accessoires en option,
- livree avec disjoncteur différentiel et bobine a émission pour les versions se terminant par PFR.

Références

• XEV1K07T2TPFR (7 kW, pris T2S, TIC et protection),
• XEV1K07T2TETPFR (7 kW, pris T2S + TE, TIC et protection),
• XEV1K22T2T (22 kW, prise T2S, TIC),
• XEV1K07T2T (7kW, pris T2S, TIC),
• XEV1K07T2 (7kW, priset2S),
• XEV1K22T2 (22kW, prise T2S),
• XEV1K22T2TE (22kW, prises T2S + TE).

Bornes de charge

03

witty share

\section*{Caracteristiques}

• Un point de charge,
  modulation de charge jour / nuit,
• contrôle d'accès,
• accès RFID,
• IP55,IK10
  EV et ZE Ready 1.4
• légère et maniable,
  simple a installer,
  compatible ISO15-118,
  -communicanteOCPP1.6JSON

Références

• XEV1R22T2 (22kW,prise T2S,OCPP),
• XEV1R22T2TE (22kW, prises T2S + TE, OCPP).

La solution adaptée à tous les usages

Adaptées à tous les usages, en habitat

ou en tertiaire, les bornes de charge witty

communicantes peuvent'être installes en

intérieur ou en extérieur. Elles se posent

sur un mur ou sur pied, selon les besoin

de configuration. Le mode de charge est

acceleré et s'adresse aux voitures et utilisaires.

04

witty park

La solution optimale et compte pour la charge multiple

Les bornes de charge witty park peuvent etre installes en interieur ou en extérieur, sur un mur ou un pied. Leur mode de charge accelerée correspond aux voitures et utilaitaires. Compactes, elles disposent d'un acces RFID 2 VE dont la puissance est reglable de 4 a 7 kW, ou 22 KW selon le modele.

\section*{Caracteristiques}

• 2 prises M3T2S et M2TE, à droite et à gauche,
• contrôle d'accès par badge RFID,
  modulation de charge jour / nuit ou Tele-Information Client (TIC),
• coffret de protection intégrable dans le pied de la borne,
• IP54, IK10,
  -RFID,
  version communicante OCPP 1.6 JSON disponible.

Références

• XEV600 (2x7kW, pri sE T2S + TE),
• XEV601 (2x22kW, prise T2S + TE),
• XEV600C (2x7kW, priSe T2S + TE, OCPP),
• XEV601C (2x22kW, prises T2S + TE, OCPP).

Hager avec vous, pour vous.

Pour vous, nous avons développé de nombreux services afin de vous accompagner en amont, pendant et en aval de votre projet. C'est ainsi que nos équipés sont disponibles pour répondre à vos différents besoin. Nous disposons également de formations et de logiciels qui vous permettent de monter en compétences et de gagner un temps précieux. N'oubliez pas que vous pouvez consulter à chaque instant notre catalogue en ligne pour découvert toute notre offre.

Rendez-vous sur: hg.news/fr/catalogue

Hager avec vous, pour vous.

Présent à chaque étape de votre projet

De la consultation au chiffrage, en passant par le suivi ou encore la réception chantier, nos équipés sont à votre écoute. Elles vous apportent conseils, solutions et services sur-mesure, en fonction de vos exigencies.

01

Consultation et préparation

En phase consultation et préparation, nous vous accompagnons pour l'étude préliminaire ainsi que la réduction des Cahiers des Clauses Techniques Particulières (CCTP).

02

Proposition technique et chiffrage

Ensuite, nous avons la capacité de vous apporter un soutien et de réaliser une proposition technique ainsi qu'un chiffrage, pour offrir à votre client une réponse globale. Nous pouvons également vous aider dans la recherche de partenaires, tels que les tableautiers, intégrateurs, etc., si besoin.

03

Nous pouvons rester en support suite à la réalisation de votre projet pour vous apporter une assistance technique performante en cas de nécessité. Cette continuité de service assure le suivi et la bonne réalisation du projet par l'ensemble des acteurs du chantier.

Des formations adaptées à chaque niveau

Hager Explore est notre organisme de formation.
Chaque année, nous formons des professionnelles
issus d'univers différents : installateurs, bureaux
d'études, intégrateurs, distributeurs, chefs de
travaux ou même enseignants. Notre équipe de
16 formateurs a à cœur de vous aider à relever
vos défis. Ces experts sont issus du terrain et
seront vos précieux alliés pour vous guider.

Pour en savoir plus hager.com/fr/formation

Nos formations sont déclinables pour votre entreprise et peuvent être entièrement adaptées à vos besoin et votre contexte. Vous pouze suivre une formation avec des collaborateurs de votre propre entreprise. Vous pouze également la suivre avec d'autres professionnels, afin de favoriser les moments d'échange et de partage pour un apprentice collatérat. Nos formations sont réalisées enprésentiel, à distance, ou en version mixte.

Uncoach experimentepeutyouappuyer pour prolongervoireformation, suivrevoire progressionetyouorienterversdenouveaux objectifs.

Hager Explore propose des formations tertiaires qui s'adaptent à tous les niveaux : début, confirmé ou expert. Celles-ci s'inscrittent dans un parcours à définir avec vous, selon vos compétences actuelles et vos besoin.

Vous pourrez accuperir de nouvelles aptitudes et enrichir votre savoir-faire de professionnel appartenant aux métiers de l'électricité et de la sécurité. Your performance en sera optimisée afin de développer votre activités tertiäre.
Vous apprendrez à réaliser des chantiers en conformité avec la norme électricque. Vous serez également capable de désirsir les équipements nécessaires pour vos armoires et tableaux électriques.

Hager avec vous, pour vous.

Nos logiciels Hagercad

hagercad.T

hagercad. T est votre logiciel de conception de tableaux électriques et de chiffrage de tableaux de distribution tertiaire, jusqu'à 4000 A. Il vous aide dans la réalisation de vos projets tertiaires, même complexes. Il couvre vos chantiers notamment en puissance surveillée (tarif jaune). Vous gagnez du temps,quelle que soit la nature de votre projet grâce à ses différentes fonctions qui générent libre le titre de matériel, leur schéma électrique et libre devis client. La visibilité claire sur vos réalisations et les produits utilisés vous permet également d'éviter les erreurs. Enfin, le logarithiel vérifie libre la installation selon la norme NF EN 61439.

Avec hagercad.T

• Gérez vos projets.
• Choisissez de commencer par le schéma ou par la mise en enveloppe grâce à sa fonction multi-entrée et bidirectionnelle.
• Générez le schéma de puissance (unifilaire ou multifilaire) ainsi que la validation de commande.
• Bénéficiaz d'une visualisation 3D afin de valider la conception : vous identifiez et remediez ainsi rapidement à toute interference avant la réalisation.
• Générez un dossier complet, jusqu'àux notices et aux réglages qui sont accessibles depuis le logiciel.
• Concevez une enveloppe dans le respect de la norme NF EN 61439.

hagercad.net

hagercad.net est votre logiciel de conception d'installations électriques basse tension. Cet outil efficace vous accompagne dans vos projets tertiaires pour le calcul de réseau. Vous pouvez ainsi produit les pieces justificatives de votre installation Hager en conformite avec le guide UTE C 15-105. Il permet également de réaliser une note de calcul selon la norme NF C 15-100. Enfin, vous gagnez du temps lors de la conception de vos installations, puisque l'outil est rapide et simple.

Avec hagercad.net

• Choisissez les protections électriques les mistroux adaptées à votre installation (réglage, filiation, sélectivité).
• Calculez les courants de court-circuit.
• Calculez les sections de cable et chutes de tension.
• Éditez, imprimez et exportez les notes de calcul.

Pour en savoir plus hg.news/fr/hagercad-net

Toujours à vos côtés, pour vous accompagner

Assistance locale

Nos sommes la ou vous etes.Benecificez de l'aide de nos experts a tout moment de votre projet, nos Equipes commerciales et techniques en region sont la pour vous.

Hager explore

Profitez de notre service formation pour maitriser nos solutions de A à Z.

help.hager.fr

Retrouvez les tutoriels de mise en service et les aides techniques dans notre rubrique d'assistance en ligne help.hager.fr

Rendez-vous sur notre site

Retrouvez l'ensemble de nos solutions,actualités et documentations sur hager.com/fr

Guide de la renovation

Décovrez notre guide dédié à la renovation des logements : vous y trouvrez l'ensemble des solutions adaptées, pour faire de votre chantier unsuccès.

Pour telécharger

le Guide de la renovation, rendez-vous sur hg.news/fr/guide-reno

Rejoignez-nous sur nos reseaux

10 centres de compétences en France

01

Nord-Pas-de-Calais-Normandie

Champagne - Picardie

Lille

Synergie Park

10 ter rue Louis Neel

59260 LEZENNES

Tel. [phone]

[e-mail]

02

Centre - Pays-de-Loire - Maine

Anjou - Bretagne

Nantes

Parc Tertiaire du Vieux Moulin

2 rue du Tyrol

44240 LA CHAPELLE-SUR-ERDRE

Tél. [phone]

[e-mail]

03

Ile-de-France

Paris

Centre de compétences Hager SAS

20 rue Troyon

75017 PARIS

Tel. [phone]

[e-mail]

04

Alsace-Lorraine

Nancy

Parc d'activités - Nancy Brabois

20 allée de la Foret de la Reine

54500 VANDCEUVRE

Tél. Alsace 03 88 79 37 38

Tél. Lorraine 03 83 44 33 11

[e-mail]

Siege social

Hager SAS

132 boulevard de l'Europe - B.P. 78

67212 OBERNAI cedex

Tel. [phone]

Océan Indien

La Réunion

36 route de l'Esperon

97435 SAINT GILLES LES HAUTS

Tel. [phone]

Anthony Coz

Tel. [phone]

[e-mail]

05

Bourgogne - Franche-Comté

Dijon

Parc Valmy

8a rue Jeanne Barret - Bât. E

21000 DIJON

Tel. [phone]

[e-mail]

06

Aquitaine - Charente - Limousin

Bordeaux

Bâtiment 4 - Hall 4

198 avenue Haut Léveque

33600 PESSAC

Tel. [phone]

[e-mail]

07

Rhône - Loire - Auvergne - Alpes

Lyon

Parc technologique de Lyon

4 place Berthe Morisot

69800 SAINT-PRIEST

Tel. [phone]

[e-mail]

08

Midi-Pyrénées

Toulouse

ZAC des Ramassiers

10 allée Aristide Mailol

31770 COLOMIERS

Tel. [phone]

[e-mail]

09

Provence - Languedoc - Roussillon

Aix-en-Provence

235 rue Louis de Broglie

13090 AIX-EN-PROVENCE

Tel. [phone]

[e-mail]

10

Côte d'Azur

Nice

Buropolis III

1240 route des Dolines - B.P. 58

06560 VALBONNE

Tel. [phone]

[e-mail]

Océan Pacifique

Nouvelle-Calédonie

4 rue Edouard Pentecost

N'Géa

98800 NOUMEA

Gérald Benarros

Tel. [phone]

[e-mail]

Antilles - Guyane

Martinique

James Nony

Tel. [phone]

[e-mail]

:hager

Hager SAS

132 boulevard d'Europe

BP78-67212 OBERNAI CEDEX

hager.com/fr

Conception/realisation Hager SAS, 132 boulevard d'Europe - F 87210 OBERNAI RCS Savene B712063759 - par actions simplifié au capital de € 400 700 Imprimé en France - Illustrations Baron - Lema Burmann - Jan Bitter - Adobe Stock
