Type de produit	Parafoudre type 2 avec contact de télésignalisation
Marque	Hager
Modèle	SPB265R
Nombre de pôles	1P+N
Tension assignée d'emploi (Ue)	230 V - 230 V / 240 V – 415 V
Tension maximale de régime permanent (Uc)	275 V ; 320 V
Courant nominal de décharge (In) L-N/N-PE	5 kA/20 kA ; 20 kA/20 kA
Courant maximal de décharge (Imax) L-N/N-PE	15 kA/40 kA ; 40 kA/40 kA ; 65 kA/40 kA
Niveau de protection (Up)	1 kV ; 1,35 kV ; 1,45 kV
Fréquence assignée	50/60 Hz
Largeur du produit installé	35,6 mm / 71,2 mm
Nombre de modules	2 / 4
Nombre de demi-modules	4 / 8
Section de raccordement (câble rigide)	35 mm²
Section de raccordement (câble souple)	25 mm²
Couple de serrage	3 Nm
Température de service	-40 °C à 80 °C
Température de stockage/transport	-40 °C à 80 °C
Voyant lumineux	Voyant de fin de vie
Contact de télésignalisation	Oui
Type de pôles	1P+N / 3P+N
Homologations	NF EN 61643-11
Installation	Sur rail DIN (coffrets Hager)
Garantie	2 ans

FOIRE AUX QUESTIONS - SPB265R HAGER

Qu'est-ce que le Hager SPB265R ?

Le Hager SPB265R est un parafoudre de type 2 avec contact de télésignalisation. Il protège les installations électriques contre les surtensions indirectes (courant de décharge 8/20 µs).

Quelle est la tension nominale du SPB265R ?

La tension assignée d'emploi (Ue) est de 230 V (monophasé) ou 240/415 V (triphasé). La tension maximale de régime permanent (Uc) est de 275 V ou 320 V selon la configuration.

Le SPB265R est-il adapté pour une installation domestique ?

Oui, il est conçu pour les installations résidentielles et tertiaires, et se monte sur rail DIN dans les coffrets Hager (Gamma+, Volta, etc.).

Comment savoir si le parafoudre est en fin de vie ?

Le SPB265R est équipé d'un voyant lumineux de fin de vie. Lorsque celui-ci s'éteint ou change de couleur, la cartouche doit être remplacée.

Quelle est la capacité de décharge du SPB265R ?

Le courant nominal de décharge (In) est de 5 kA (L-N) et 20 kA (N-PE). Le courant maximal (Imax) peut atteindre 65 kA selon la version.

Le contact de télésignalisation sert à quoi ?

Le contact de télésignalisation permet de surveiller à distance l'état du parafoudre (OK ou défaut). Il peut être raccordé à un système de gestion technique du bâtiment.

Peut-on remplacer la cartouche sans couper l'alimentation ?

Oui, les cartouches sont débrochables et peuvent être changées sans couper l'alimentation, grâce au détrompeur qui évite toute inversion.

Quelle section de câble utiliser pour le raccordement ?

La section maximale est de 35 mm² en câble rigide et 25 mm² en câble souple. Le couple de serrage recommandé est de 3 Nm.

Le SPB265R est-il conforme aux normes ?

Oui, il est conforme à la norme NF EN 61643-11 et bénéficie d'une homologation NF.

Quels sont les avantages du SPB265R par rapport à d'autres modèles ?

Il offre un voyant d'état, un contact de télésignalisation, un détrompage des cartouches et une double borne de terre pour réduire la tension résiduelle.

MODE D'EMPLOI SPB265R HAGER

Aide à la prescription Parafoudres

:hager

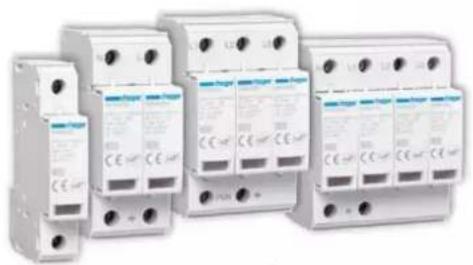

Description parafoudres

L'offre de parafoudre type 2 Hager est composée d'une gamme de parafoudre de tête jusqu'à 65kA avec cartouche débrochable, d'une gamme de protection fine pour les appareils très sensibles, d'une gamme de protection ADSL et Photovoltaïque.

Structures des références

SPBxxxD : Parafoudre de type 2 sans contact de télésignation

SPBxxxR : Parafoudre de type 2 avec contact de télésignalisation

SPKxxx : Parafoudre adsl

SPVxxx : Parafoudre photovoltaïque.

Aide à la prescription

Parafoudres

Caractéristiques détaillées des parafoudres type 2 protection fine : SPBxxxD

Couple de serrage	3Nm
Fréquence assignée	50/60 Hz
Courant nominal de décharge (In) 8/20μs, IEC 61643)L-N(PEN)/ N-PE	2kA/20kA
Imax	8kA/40kA
Largeur produit installé	35.6 mm / 71.2mm
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit	4 / 8
Nombre de modules	2 / 4
Température de service	-40 °C...80 °C
Section de raccordement en câble rigide	35 mm^2
Section de raccordement en câble souple	25 mm^2
Température de stockage/transport	-40 °C...80 °C
Voyant lumineux	voyant de fin de vie
Type de pôles	1P+N / 3P+N
Tension assignée d'emploi Ue	230 V - 230 V / 240 V – 415 V
Tension maximale de régime permanent Uc suivant IEC61643-1	275 V
Niveau de protection Up IEC 61643-1	0.9 kV

Aide à la prescription

Parafoudres

Caractéristiques détaillées des parafoudres type 2 :

SPBxxxR

Couple de serrage	3Nm
Fréquence assignée	50/60 Hz
Courant nominal de décharge (In) 8/20μs, IEC 61643)L-N(PEN)/ N-PE	5kA/20kA ; 20kA/20kA
Imax	15kA/40kA ; 40kA/40kA ; 65kA/40kA
Largeur produit installé	35.6 mm / 71.2mm
Nombre de demi-modules de 17.5mm uniquement pour appareil et kit	4 / 8
Nombre de modules	2 / 4
Température de service	-40 °C...80 °C
Section de raccordement en câble rigide	35 mm^2
Section de raccordement en câble souple	25 mm^2
Température de stockage/transport	-40 °C...80 °C
Voyant lumineux	voyant de fin de vie
Contact de télésignalisation	oui
Type de pôles	1P+N / 3P+N
Tension assignée d'emploi Ue	230 V - 230 V / 240 V – 415 V
Tension maximale de régime permanent Uc suivant IEC61643-1	275 V ; 320 V
Niveau de protection Up IEC 61643-1	1 kV ; 1.35kV ; 1.45kV

Aide à la prescription Parafoudres

Caractéristiques détaillées du parafoudre ADSL :

SPKxxx

tension nominale CA	130 | 130 V
tension nominale CC	185 | 185 V
tension max de régime permanent	130 V
tension continue la plus élevée CC	185 V
courant de décharge nominal (8/20)	10 kA
fréquence	0.00005 | 0.00006 MHz
fréquence limite	20 MHz
avec contact de signalisation à distance	oui
largeur d'assemblage	17.7 mm
indice de protection (IP)	IP20

Caractéristiques détaillées du parafoudre PHOTOVOLTAIQUE : SPVxxx

nombre de conducteurs (sans mise à la terre)	2
niveau de protection	3.7 kV
tension max de régime permanent	1170 V
tension nominale AC	1000 V
tension nominale DC	1000 V
niveau de protection L-N	3.7 kV
signalisation au niveau de l'appareil	optique
tension continue la plus élevée CC	1170 V
indice de protection (IP)	IP20
tension PV max.	0 V
section de conducteur rigide max. (monofilaire/multifilaire)	35 mm^2
section de conducteur flexible max. (fil fin)	25 mm^2
résistance de court-circuit (Isccr)	2 kA

Aide à la prescription Parafoudres

:hager

Options / Extras

Les parafoudres débrochables de type 2, ont la possibilité de remplacer leur cartouches vieillissantes par une nouvelle cartouches.

Informations d'installation

Complète et permettant un choix aisé des références, la gamme des parafoudres s'installe sur les rails DIN des coffrets, et est alimentée par câbles.

Tous les parafoudres de type 2 (65 kA, 40 kA, 15 kA et 8kA) sont proposés avec cartouches débrochables. Celles-ci facilitent le remplacement de la protection, et ce, sans avoir à couper l'alimentation.

Pour éviter tout risque d'intervention entre les cartouches Phase et les cartouches Neutre, les embases et les cartouches ont été munies d'un détrompeur.

Aide à la prescription Parafoudres

Caractéristiques normatives

La norme européenne NF EN 61643-11 définit 3 types de parafoudres.

Class I : Protection contre les courants de coups de foudre directs 10/350μs

Class II : Protection contre les courants de coups de foudre indirects (surtension) 8/20μs

Class III : Protection contre les surtensions industrielles 1.2/50μs et 8/20μs

Les parafoudres Hager seront conformes à la norme européenne NF EN 61643-11 et tous les parafoudres de tête seront homologués NF.

On parlera de protection fine à la place de Class III pour les parafoudres Hager.

Avantages produits

Type 2 :

• Voyant d'état
• Contact de télésignalisation
• Détrompage des cartouches
• Double borne de terre

Type 2 protection fine :

• Voyant d'état
• Détrompage des cartouches
• Double borne de terre

Type PV :

• Voyant d'état
• Détrompage des cartouches
• Vis de maintien des cartouches

Aide à la prescription Parafoudres

Pour élargir davantage :

Contexte législatif et réglementaire

Les parafoudres modulaire Hager répondront à la NF C 15-100 : installation électrique dans le logement et le tertiaire.

Les installations devront être réalisées par un professionnel, afin de garantir la sécurité des personnes et des biens ainsi que le niveau de performance de l'installation.

Environnement et solutions

Les parafoudres modulaire Hager répondront à la NF C 15-100 : installation électrique dans le logement et le tertiaire.

Ils s'installent sur les rails DIN des coffrets et armoires Hager :

• Résidentiel : Gamma + ; Volta
- Petit tertiaire : Vector ; vega ; vegaD
• Tertiaire : Univers ; Orion ; Gammes Quadro

Description sommaire

Qu'il soit dédié à la protection de tête ou à une protection fine de produits sensibles, chaque parafoudre de la gamme Hager répond à une application ou une situation particulière et bénéficie d'avantages bien spécifiques.

Outil d'aide à la conception

Le logiciel hagercad.T permet de calculer et de configurer le tableau en fonction des schémas de distribution électrique.

Garantie

2ans à compter de la date de fabrication

Aide à la prescription Parafoudres

Aide à la rédaction

Les parafoudres de type 2 pour la protection générale des équipements :

Les parafoudres de type 2 seront constitués d'une embase et de cartouches débrochables.

Ils seront disponibles :

• en 15 kA, 40 kA et 65 kA (Imax)
• en unipolaire, bipolaire et tétrapolaire
• avec indicateur et télésignalisation.

Les parafoudres de type 2 protègeront l'ensemble des équipements électriques de l'installation, et ce, en mode commun et mode différentiel. Ils seront équipés d'une déconnexion thermique et dynamique intégrée.

La borne de terre dédoublée permettra de réduire la longueur des câbles et ainsi d'abaisser la valeur de la tension résiduelle Up. Disponibles en option, les cartouches débrochables permettront un changement aisé, sans avoir à couper l'alimentation.

Ces parafoudres seront homologués selon la norme NF EN 61-643-11 et agréés NF.

Les parafoudres pour la protection du matériel très sensible

En complément de la protection générale, les parafoudres monoblocs SPB208D et SPB408D seront destinés à protéger les équipements très sensibles (de classe I ou de classe II) du bâtiment. Ils se raccorderont en parallèle pour la protection d'un ou de plusieurs appareils. Lorsqu'ils seront associés aux parafoudres de type 2, la coordination sera optimale et permettra d'abaisser la tension résiduelle Up. La protection sera assurée en mode commun et en mode différentiel. Ces parafoudres seront disponibles en bipolaire et tétrapolaire, avec une capacité d'écoulement de 8 kA (Imax, en onde 8/20 μs).
