Type de produit	Caméra de sécurité sans fil 2K
Marque	Lorex
Modèle	U424AA-E
Résolution	2K
Alimentation	Batterie rechargeable (2-5 h de charge) et adaptateur secteur UL/CSA
Connectivité	Wi-Fi (2,4 GHz et 5 GHz)
Dimensions (H x L x P)	121 x 131 x 73 mm
Poids	Environ 350 g (avec batterie)
Angle de vue	Non spécifié (estimation 110°-130°)
Vision nocturne	Oui, avec filtre IR mécanique (clic audible lors du passage jour/nuit)
Stockage	Enregistrement sur enregistreur NVR (non inclus) via l'application Lorex Cirrus
Application mobile	Lorex Cirrus (iOS/Android)
Audio	Microphone intégré (enregistrement audio selon lois locales)
Détection de mouvement	Capteur PIR (passif infrarouge)
Indice de protection	Usage extérieur abrité (non submersible)
Montage	Support mural avec visserie et ancrages fournis
Antenne	Démontable, incluse
Entretien	Nettoyer avec un chiffon humide, pas de produits abrasifs
Température de fonctionnement	Non spécifiée (estimation -10°C à 40°C)
Accessoires inclus	Caméra, antenne, adaptateur et câble d'alimentation, support de montage, kit de visserie, clé Allen, mèche de forage, tournevis
Garantie	Garantie limitée matériel (voir site Lorex)

FOIRE AUX QUESTIONS - U424AA-E Lorex

Comment charger la batterie de la caméra Lorex U424AA-E ?

Retirez le film protecteur des contacts, puis branchez l'adaptateur secteur fourni à la caméra. Le voyant de charge indique le statut : rouge fixe = chargement, vert = complètement chargé. Le temps de charge est de 2 à 5 heures selon le nombre de cellules.

Comment associer la caméra à l'application Lorex Cirrus ?

Téléchargez l'application Lorex Cirrus, créez un compte ou connectez-vous. Depuis l'écran d'accueil, sélectionnez votre enregistreur, puis un canal libre. Appuyez sur 'Pair' et maintenez le bouton de jumelage à l'arrière de la caméra jusqu'à ce que les LED rouges cessent de clignoter. Le message 'Pairing success!' confirme l'association.

Que faire si la caméra ne s'associe pas ?

Vérifiez que la caméra est suffisamment chargée et que le Wi-Fi est activé. Assurez-vous que le réseau 5 GHz est compatible (certains canaux sont interdits au Canada). Essayez de réinitialiser la caméra en maintenant le bouton de jumelage pendant 10 secondes, puis réessayez l'appairage.

Comment installer physiquement la caméra ?

Fixez le support de montage au mur à l'aide des vis et des chevilles fournies. Orientez la fixation de la caméra vers le haut, alignez les fentes sur les languettes du support, puis poussez vers le bas. Serrez la vis de sécurité avec le tournevis pour verrouiller l'ensemble. Réglez l'angle et serrez la bague de réglage.

La caméra émet un clic lors du passage en mode nuit, est-ce normal ?

Oui, ce clic est normal. Il indique que le filtre IR mécanique se déplace pour basculer entre le mode diurne et nocturne. Aucune action n'est nécessaire.

Puis-je utiliser la caméra sans abonnement ?

Oui, la caméra fonctionne avec l'application Lorex Cirrus sans frais. L'enregistrement local nécessite un enregistreur NVR compatible (non inclus). Aucun abonnement n'est requis pour la visualisation en direct.

Quels sont les précautions de sécurité à respecter ?

Ne démontez pas la caméra, ne la pointez pas vers le soleil, utilisez uniquement l'adaptateur fourni (certifié UL/CSA). Nettoyez avec un chiffon humide sans produits abrasifs. Installez la caméra dans un endroit abrité, ne l'immergez pas dans l'eau.

Comment savoir si la batterie est complètement chargée ?

Le voyant de charge sur la caméra indique : vert fixe = batterie pleine, rouge fixe = en cours de charge. Vous pouvez également vérifier le niveau de batterie dans l'application Lorex Cirrus.

Que faire si la caméra ne s'allume pas ?

Assurez-vous que la batterie est chargée. Si elle ne s'allume pas, retirez et réinsérez la batterie (vous devez entendre un clic). Essayez de brancher l'adaptateur secteur directement. Si le problème persiste, contactez le support Lorex.

Puis-je enregistrer de l'audio avec cette caméra ?

Oui, la caméra dispose d'un microphone intégré. Cependant, l'enregistrement audio sans consentement est illégal dans certains endroits. Vérifiez les lois locales avant d'utiliser cette fonctionnalité.

MODE D'EMPLOI U424AA-E Lorex

Guide de démarrage rapide

lorex.com

Fr

Merci pour votre achat!

Voici comment démarrer votre 2K caméra sans fil

Mesures de sécurité

• Lisez attentivement ce guide et gardez-le pour consultation ultérieure.
• Veuillez suivre les directives pour assurer une utilisation et une manipulation sécuritaires du produit.
• Faites fonctionner la caméra dans les limites de température, d'humidité et de tension spécifiées et utilisez les accessoires approuvés par le fabricant.
• Ne démontez pas la caméra.
• Ne pointez pas votre caméra vers le soleil ou une source intense de lumière.
• Un nettoyage périodique peut s'avérer nécessaire. Utilisez uniquement un linge humide. N'utilisez pas de nettoyants à base de produits chimiques abrasifs.

Clauses de non-responsabilité

• Un bloc d'alimentation stabilisé et certifié UL/CSA est nécessaire pour l'utilisation de cette caméra (fourni). L'utilisation d'un bloc d'alimentation non réglementé et non conforme peut endommager ce produit et annuler la garantie.
• Ne pas immerger dans l'eau. Installation recommandée dans un emplacement abrité.
• L'enregistrement audio sans consentement est illégal sur certains territoires. Lorex Corporation décline toute responsabilité concernant l'usage de produits non conformes aux lois locales.
• Cet appareil comprend un filtre IR mécanique autonome. Lorsque la caméra passe du mode diurne au mode nocturne, un bruit de clic provenant de la caméra peut être entendu. Ce clic est normal et indique que le filtre de la caméra fonctionne.
• Certains canaux de la bande Wi-Fi de 5 GHz sont interdits au Canada. Cela signifie que certains réseaux Wi-Fi peuvent ne pas être disponibles pour la connexion pendant l'installation.

Contenu

Section

1 Contenu de l'emballage
2 Aperçu
3 Avant de commencer
4 Configuration
5 Jumelage à l'application
6 Visionnement de l'application en direct
7 Montage

Contenu de l'emballage

Caméra de sécurité 2K sans fil (x1)

Antenne de caméra (x1)

Adaptateur de charge et câble (x1)

Clé Allen (x1) Mèche de forage (x1) Tournevis (x1)

Ancrages (x4) Vis (x4) Vis de sécurité (x2)

Support de montage (x1)

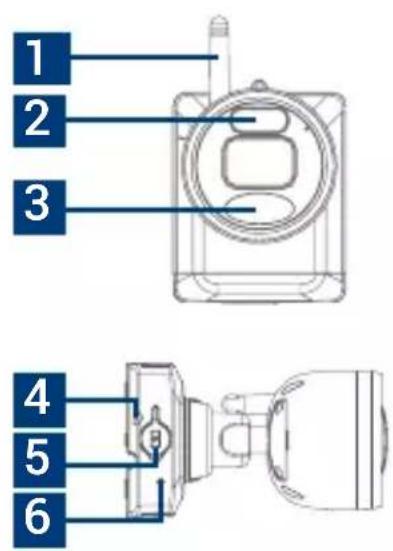

Aperçu

PARTIE INFÉRIEURE

1. Antenne démontable
2. Voyant d'avertissement
3. Capteur passif à infrarouge
4. Vis de blocage
5. Port d'alimentation
6. Indicateur de charge de la pile

CÔTÉAVANT

7 8 9 10

11

PLAQUE DE MONTAGE ARRIÈRE

1. Fixation
2. Bouton de jumelage
3. Bague de réglage
4. Languettes d'ouverture du bloc-pile (x2)
5. Fentes de la plaque de montage (x2)

Dimensions

• Hauteur : 121 mm (4,8 po)

• Largeur : 131 mm (5,2 po) • Longueur : 73 mm (2,9 po)

Avant de commencer

Les piles de la caméra sont livrées partiellement chargées (en raison des règles de sécurité). Prenez soin de charger complètement les piles avant l'utilisation et l'installation. Vous pouvez charger le bloc-piles à l'intérieur ou à l'extérieur de la caméra.

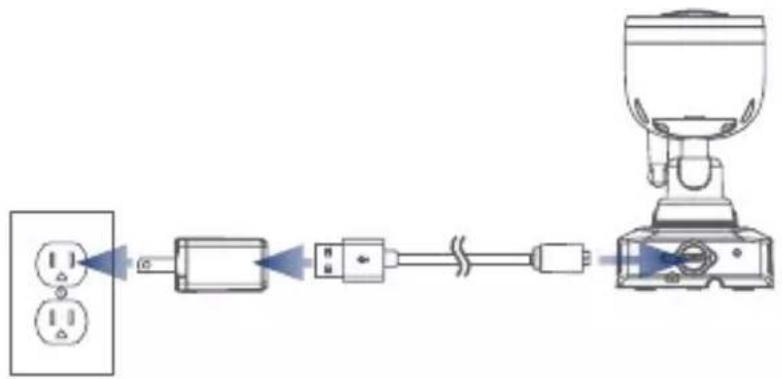

Pour charger le bloc-piles de la caméra :

1. Retirez le film protecteur des contacts des piles et de la lentille de la caméra.

2. En utilisant l'adaptateur de bloc-pile et le câble fournis, branchez le caméra à la prise de courant la plus proche.

Indicateur de charge de la pile de la caméra Temps de recharge des piles

(permanent)	Complètement chargé
(permanent)	Chargement

Deux cellules 2-4 heures

Trois cellules 3-5 heures

4 Configuration

1. Tournez la bague de réglage dans le sens des aiguilles d'une montre pour relâcher et incliner la caméra.
2. Visser l'antenne.
3. Insérez le bloc-piles dans la base de la caméra.

Remarque : Vous entendrez un « signal sonore » lorsque le bloc d'alimentation est correctement inséré. Si vous n'entendez pas cette alerte, retirez le bloc-pile en appuyant sur les languettes d'ouverture, puis réinsérez-le.

Jumelage à l'application

1. Téléchargez l'application Lorex Cirrus en balayant le code QR.
2. Ouvrez l'application Lorex Cirrus, et connectez vous ou créée un compte.
3. À partir de l'écran d'accueil, sélectionnez votre enregistreur dans la liste d'appareils.

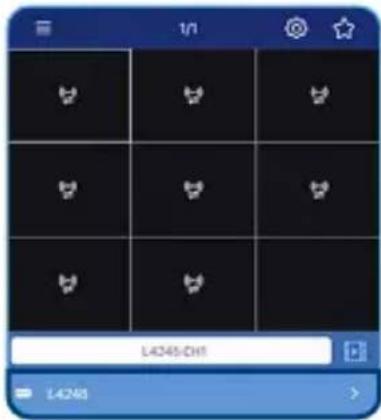

4. Appuyez sur n'importe quel canal libre marqué avec une icône

1. Appuyez sur Pair.
2. Appuyez et maintenez le bouton de jumelage à l'arrière de la caméra jusqu'à ce que les feux LED rouges cessent de clignoter, puis relâchez le bouton de jumelage. Le message « Pairing success! » apparaîtra à l'écran. Si vous ne voyez pas ce message, répétez étapes 3-6.

Optionnel : Jumelage sur l'enregistreur

Cliquez sur l'icône dans l'écran d'un canal vide. Après avoir appuyé le bouton de jumelage qui se situe à l'arrière de votre caméra et en le maintenant appuyé, vous aurez 30 secondes pour jumeler la caméra.

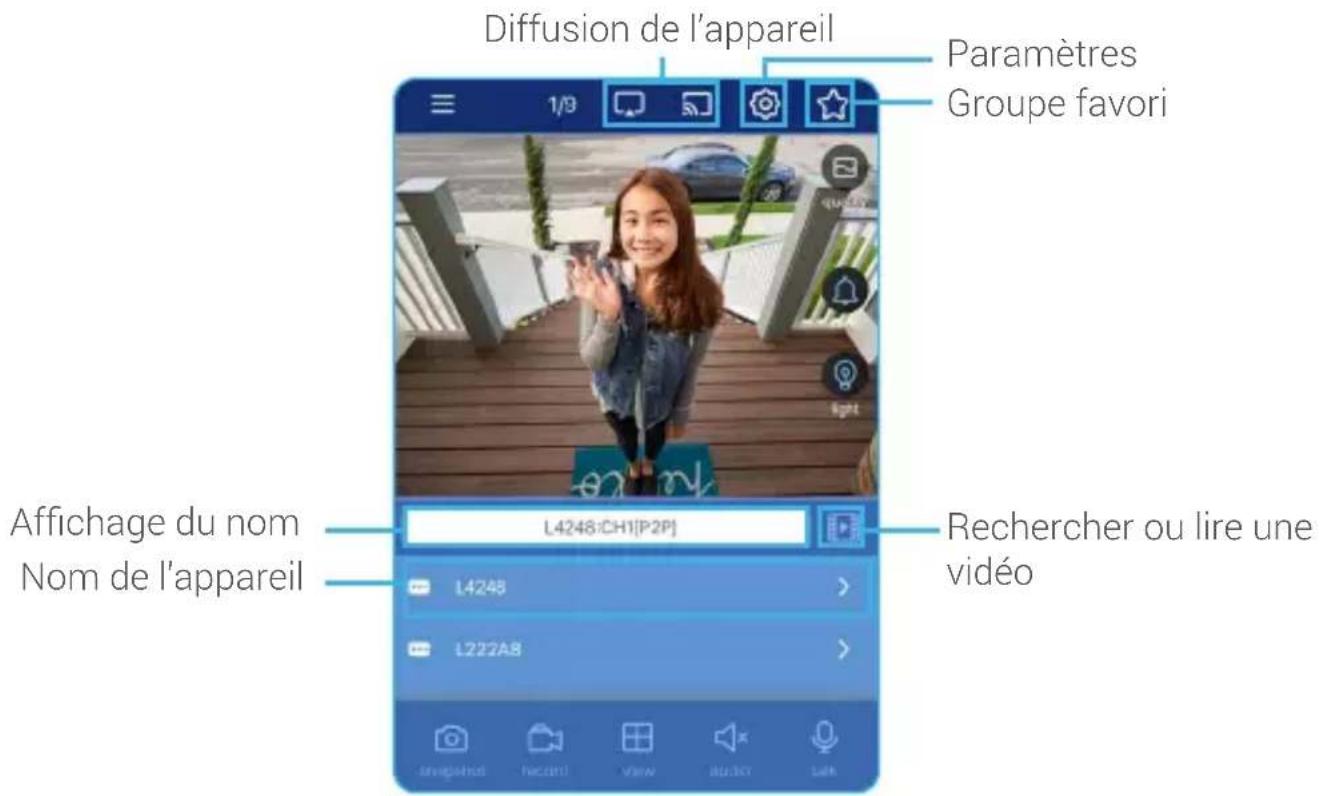

Visionnement de l'application en direct

Diffusion de l'appareil Paramètres Groupe favori Affichage du nom Nom de l'appareil L4248:CH1[P2P] Rechercher ou lire une vidéo

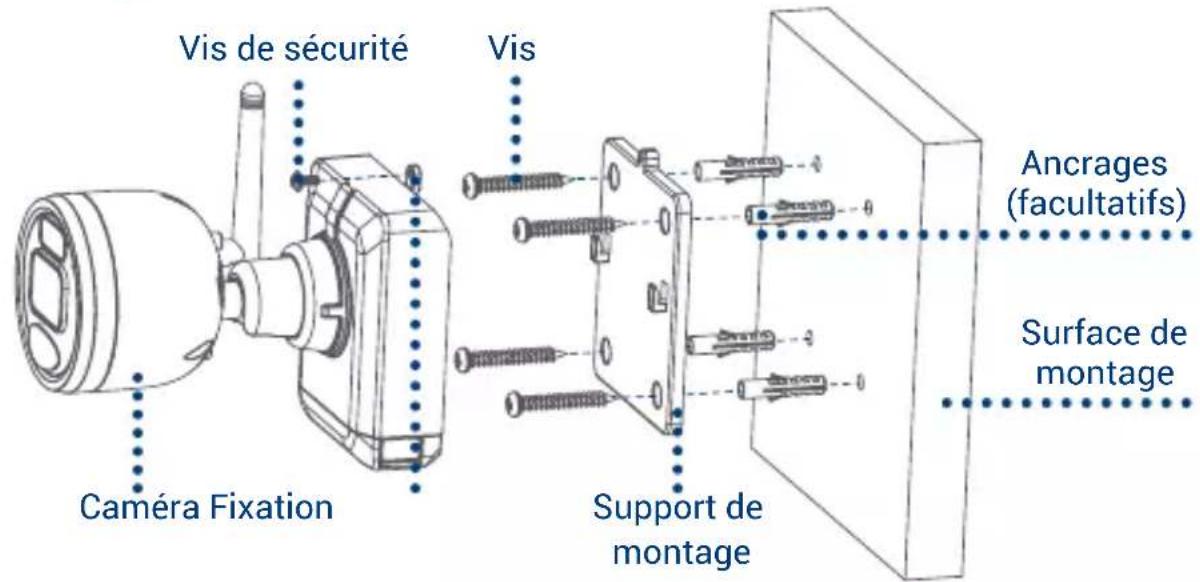

Montage

Vis de sécurité Vis Caméra Fixation Support de montage Ancrages (facultatifs) Surface de montage

1. Placez le support de montage sur la position souhaitée.
2. Marquez les trous à travers le support de montage.
3. À l'aide de la mèche de forage fournie, percez les trous marqués.

4. Utilisez le tournevis fourni pour fixer le support de montage avec les vis de montage fournies.
   Optionnel : Si vous montez la caméra sur le placoplâtre, utilisez les ancrages fournis.

5. Orientez la fixation de la caméra vers le haut, puis alignez les fentes de la plaque de montage de la caméra sur les languettes du support de montage. Poussez et faites glisser vers le bas pour le fixer en place.

6. Insérez la vis de sécurité dans la fixation sur la base de la caméra et le support de montage, Puis, serrez avec le tournevis.
7. Resserrer la vis de verrouillage en utilisant un tournevis.

Remarque : Pour le retrait ultérieur le bloc-piles, relâchez la vis de blocage.

1. Réglez la caméra à la pôsition désirée. Serrez l'anneau d'ajustement dans le sens des aiguilles d'une montre.

La vis de verrouillage

Consultez la page help.lorex.com pour obtenir des informations et des ressources à jour :

• Téléchargez les guides de produits
- Regardez des vidéos pratiques
- Trouvez des conseils en matière de dépannage et des FAQ connexes

Enregistrez votre produit

Veuillez consulter nos conditions d'utilisation complètes et notre politique de garantie limitée du matériel sur le site lorex.com/warranty.

Cet appareil est conforme à la partie 15 des règlements de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, incluant toute interférence pouvant causer un fonctionnement indésirable.

Nos produits étant sans cesse améliorés, Lorex se réserve le droit de modifier la conception du produit, ses caractéristiques et son prix sans préavis et sans aucune obligation. E&OE. Tous droits réservés.
