Tipo de producto	Cámara de seguridad inalámbrica 2K
Marca	Lorex
Modelo	U424AA-E
Resolución	2K
Alimentación	Batería recargable (2-5 h de carga) y adaptador de corriente UL/CSA
Conectividad	Wi-Fi (2,4 GHz y 5 GHz)
Dimensiones (Al x An x Pr)	121 x 131 x 73 mm
Peso	Aproximadamente 350 g (con batería)
Ángulo de visión	No especificado (estimado 110°-130°)
Visión nocturna	Sí, con filtro IR mecánico (clic audible al cambiar de día/noche)
Almacenamiento	Grabación en grabador NVR (no incluido) a través de la aplicación Lorex Cirrus
Aplicación móvil	Lorex Cirrus (iOS/Android)
Audio	Micrófono integrado (grabación de audio según leyes locales)
Detección de movimiento	Sensor PIR (infrarrojo pasivo)
Índice de protección	Uso exterior protegido (no sumergible)
Montaje	Soporte de pared con tornillos y anclajes incluidos
Antena	Desmontable, incluida
Mantenimiento	Limpiar con un paño húmedo, no usar productos abrasivos
Temperatura de funcionamiento	No especificada (estimado -10°C a 40°C)
Accesorios incluidos	Cámara, antena, adaptador y cable de alimentación, soporte de montaje, kit de tornillería, llave Allen, broca de perforación, destornillador
Garantía	Garantía limitada del hardware (ver sitio web de Lorex)

Preguntas frecuentes - U424AA-E Lorex

¿Cómo cargar la batería de la cámara Lorex U424AA-E?

Retire la película protectora de los contactos, luego conecte el adaptador de corriente suministrado a la cámara. El indicador de carga muestra el estado: rojo fijo = cargando, verde = completamente cargado. El tiempo de carga es de 2 a 5 horas según la cantidad de celdas.

¿Cómo asociar la cámara a la aplicación Lorex Cirrus?

Descargue la aplicación Lorex Cirrus, cree una cuenta o inicie sesión. Desde la pantalla de inicio, seleccione su grabador, luego un canal libre. Presione 'Emparejar' y mantenga presionado el botón de emparejamiento en la parte trasera de la cámara hasta que los LED rojos dejen de parpadear. El mensaje 'Emparejamiento exitoso' confirma la asociación.

¿Qué hacer si la cámara no se asocia?

Verifique que la cámara esté suficientemente cargada y que el Wi-Fi esté activado. Asegúrese de que la red de 5 GHz sea compatible (algunos canales están prohibidos en Canadá). Intente restablecer la cámara manteniendo presionado el botón de emparejamiento durante 10 segundos, luego vuelva a intentar el emparejamiento.

¿Cómo instalar físicamente la cámara?

Fije el soporte de montaje a la pared usando los tornillos y tacos suministrados. Oriente la fijación de la cámara hacia arriba, alinee las ranuras con las lengüetas del soporte, luego empuje hacia abajo. Apriete el tornillo de seguridad con el destornillador para bloquear el conjunto. Ajuste el ángulo y apriete el anillo de ajuste.

La cámara emite un clic al pasar al modo nocturno, ¿es normal?

Sí, este clic es normal. Indica que el filtro IR mecánico se mueve para cambiar entre el modo diurno y nocturno. No se requiere ninguna acción.

¿Puedo usar la cámara sin suscripción?

Sí, la cámara funciona con la aplicación Lorex Cirrus sin costo. La grabación local requiere un grabador NVR compatible (no incluido). No se requiere ninguna suscripción para la visualización en vivo.

¿Cuáles son las precauciones de seguridad a seguir?

No desmonte la cámara, no la apunte hacia el sol, use solo el adaptador suministrado (certificado UL/CSA). Limpie con un paño húmedo sin productos abrasivos. Instale la cámara en un lugar protegido, no la sumerja en agua.

¿Cómo saber si la batería está completamente cargada?

El indicador de carga en la cámara muestra: verde fijo = batería llena, rojo fijo = cargando. También puede verificar el nivel de batería en la aplicación Lorex Cirrus.

¿Qué hacer si la cámara no se enciende?

Asegúrese de que la batería esté cargada. Si no se enciende, retire y vuelva a insertar la batería (debe escuchar un clic). Intente conectar el adaptador de corriente directamente. Si el problema persiste, contacte al soporte de Lorex.

¿Puedo grabar audio con esta cámara?

Sí, la cámara tiene un micrófono integrado. Sin embargo, la grabación de audio sin consentimiento es ilegal en algunos lugares. Verifique las leyes locales antes de usar esta función.

MANUAL DE USUARIO U424AA-E Lorex

Cámara 2K sin cables

Serie U424AA

Guía de inicio rápido

lorex.com

Es

¡Gracias por su compra!

Cómo empezar con su cámara 2K sin cables

Precauciones de seguridad

• Lea esta guía atentamente y guárdela para referencias futuras.
• Siga todas las instrucciones para usar y manejar el producto de manera segura.
• Opere la cámara dentro de la temperatura, humedad y voltaje especificados y use accesorios aprobados por el fabricante.
• No desarme la cámara.
• No apunte la cámara directamente al sol o a fuentes de luz intensa.
• Es posible que se requiera una limpieza periódica. Utilice solamente un paño humedecido. No utilice limpiadores abrasivos o de base química.

Descargo de responsabilidad

• Se requiere una fuente de alimentación aprobada y regulada por UL/CSA para el uso de esta cámara (incluida).
  El uso de una fuente de alimentación que no esté en conformidad con las normas y no esté regulada puede dañar este producto y anula la garantía.
• No está diseñado para sumergirse en el agua. Se recomienda la instalación en una ubicación resguardada.
• La grabación de audio sin consentimiento previo es ilegal en ciertas jurisdicciones. Lorex Corporation no asume responsabilidad alguna por el uso de sus productos de modos que no cumplan con las leyes locales.
• Esta cámara incluye un filtro de corte de IR mecánico automático. Cuando la cámara pasa del modo de visualización diurno al modo nocturno y viceversa, puede oírse un clic que proviene de la cámara. Este sonido es normal e indica que el filtro de la cámara está funcionando.
• Algunos canales de la banda Wi-Fi de 5 GHz están restringidos en Canadá. Esto significa que es posible que ciertas redes Wi-Fi no estén disponibles para conectarse durante la configuración.

Contenido

Sección

1 Contenido del paquete
2 Descripción general
3 Antes de comenzar
4 Configuración
5 Emparejamiento con la aplicación
6 Visualización en vivo en la aplicación
7 Montaje

1 Contenido del paquete

Cámara de seguridad 2K sin cables (x1)

Antena de cámara (x1)

Paquete de baterías recargables (x1)

Adaptador de cargay cable (x1)

Llave Allen (x1) Broca (x1) Destornillador (x1)

Anclajes (x4) Tornillos (x4) Tornillos de seguridad (x2)

Soporte de montaje (x1)

Descripción general

LATERALPARTE FRONTAL

1 2 3

1. Antena desmontable
2. Luz de advertencia
3. Sensor infrarrojo pasivo (PIR)
4. Tornillo de seguridad
5. Puerto de alimentación
6. Indicador de carga de la batería

7 8 9 10

1. Sujetador
2. Botón de emparejamiento
3. Anillo de ajuste
4. Pestañas de liberación (x2)
5. Ranuras de la placa de montaje (x2)

4 5 6

INFERIOR

11

PLACA DE MONTAJE MAGNÉTICA

Dimensiones

- Altura: 4.8 in (121 mm)

- Ancho: 5.2 in (131 mm) - Largo: 2.9 in (73 mm)

Antes de comenzar

Las baterías de la cámara vienen parcialmente cargadas (debido a las normas de seguridad). Cargue completamente la batería antes de usarla y configurarla. Puede cargar el paquete de baterías dentro y fuera de la cámara.

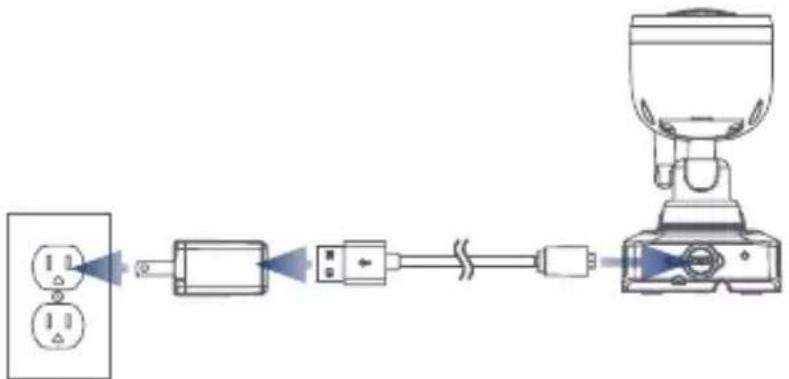

Para cargar el paquete de baterías de la cámara:

1. Retire la película protectora de los contactos de la batería y el lente de la cámara.
2. Utilizando el adaptador de carga de la batería y el cable suministrados, conecte la cámara a una toma de corriente cercana.

Indicador de carga de la batería de la cámara

(encendido fijo)	Carga total
(encendido fijo)	Cargando

Tiempo de carga de la batería

1. Gire el anillo de ajuste en sentido antihorario para aflojar y ángulo la cámara.
2. Atornille la antena.
3. Inserte y empuje el paquete de baterías en la base de la cámara.

Nota: Escuchará un "bip" cuando el cargador esté correctamente insertado. Si escucha esta alerta, retire el cargador presionando las pestañas de liberación y, luego, vuelva a insertarlo.

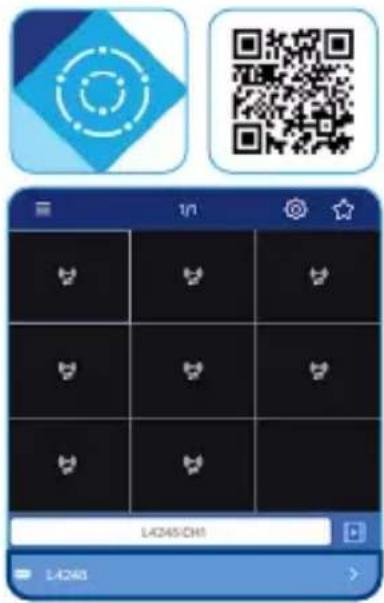

Emparejamiento con la aplicación

1. Descargue la aplicación Lorex Cirrus escaneando el código QR.
2. Abra la aplicación Lorex Cirrus e inicie sesión o cree una cuenta.
3. En la pantalla de inicio, seleccione su grabadora de la lista de dispositivos.
4. Pulse cualquier canal libre marcado con un ícono
5. Pulse Pair.
6. Mantenga pulsado el botón de emparejamiento en la parte posterior de la cámara hasta que las luces LED rojas dejen de parpadear y, a continuación, suelte el botón de emparejamiento. El mensaje "Pairing success!" aparecerá en la pantalla. Si no ve este mensaje, repita pasos 3-6.

Opcional: Emparejamiento en la grabadora

Haga clic en el icono de una pantalla de canal vacía. Después de presionar y mantener presionado el botón de emparejamiento en la parte posterior de su cámara, tendrá 30 segundos para emparejar la cámara.

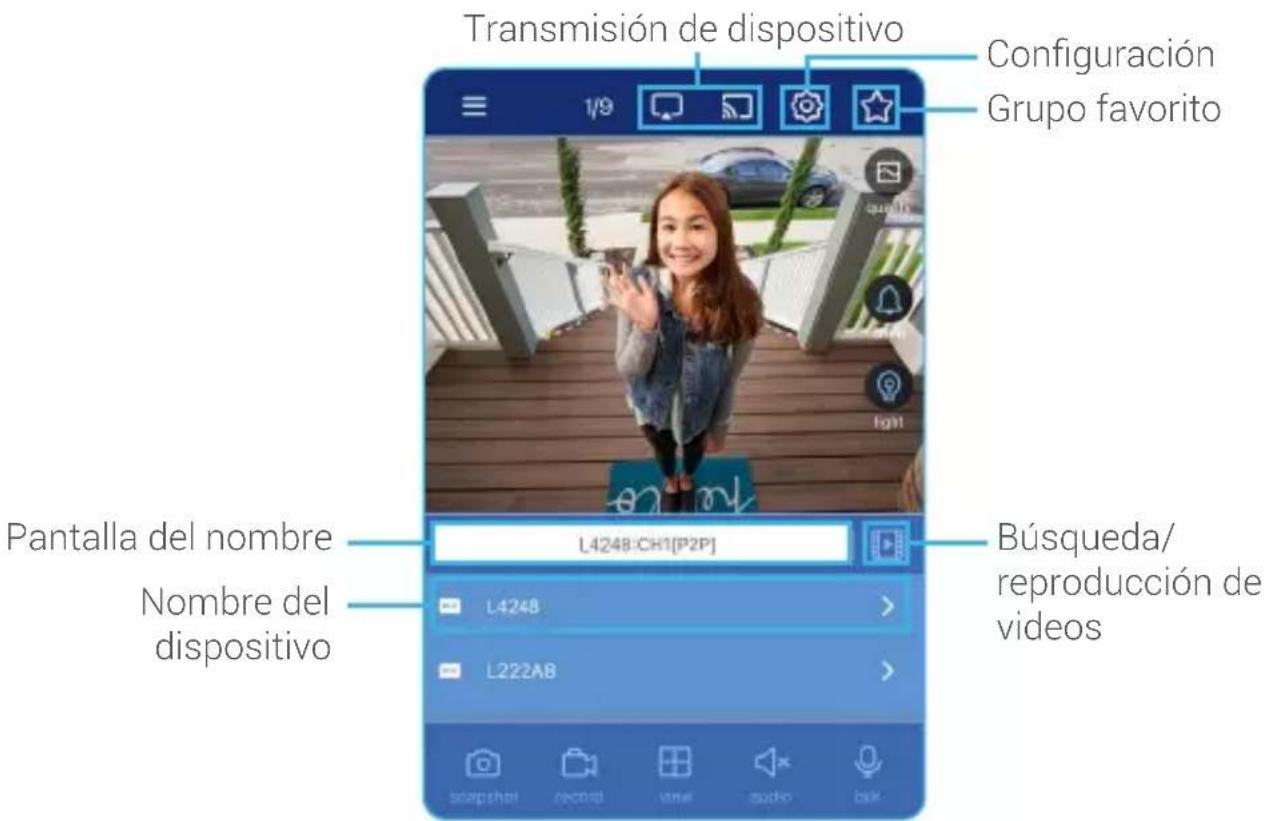

Visualización en vivo en la aplicación

Transmisión de dispositivo Configuración Grupo favorito Pantalla del nombre Nombre del dispositivo L4248:CH1[P2P] L4248 L222A8 Búsqueda/ reproducción de videos

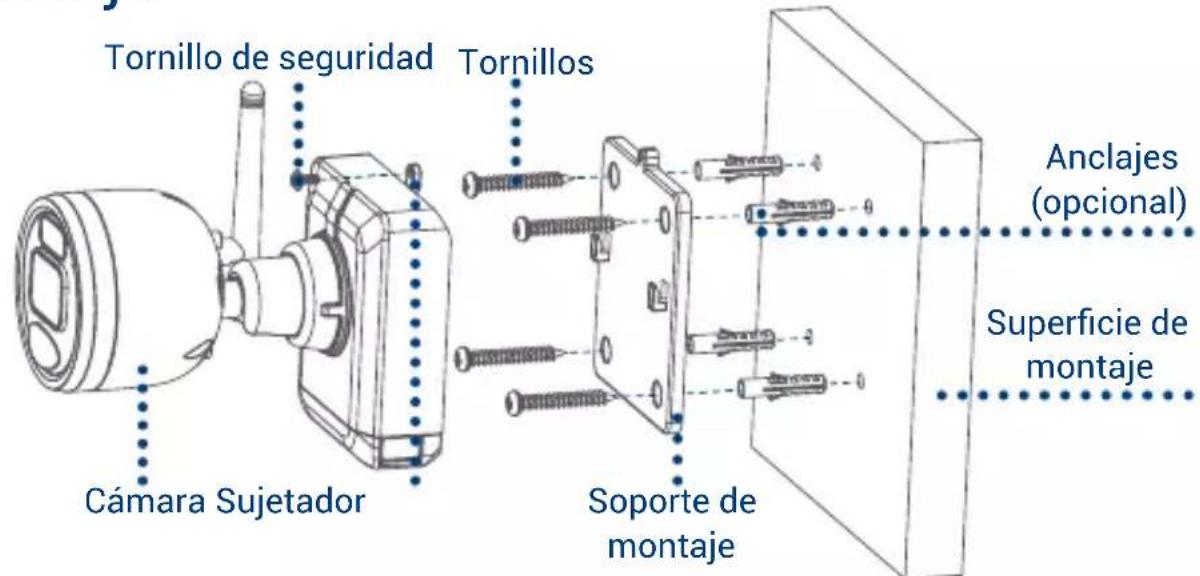

Montaje

Tornillo de seguridad Tornillos Cámara Sujetador Soporte de montaje Anclajes (opcional) Superficie de montaje

1. Coloque el soporte de montaje en la posición de montaje deseada.
2. Marque los orificios a través del soporte de montaje.
3. Con la broca incluida, taladre los orificios donde estén marcados.
4. Con el destornillador incluido, fije el soporte con los tornillos de montaje proporcionados.

Opcional: Si está montando la cámara en paneles de yeso, utilice los anclajes de paneles de yeso proporcionados.

1. Oriente el sujetador de la cámara hacia arriba y, a continuación, alinee las ranuras de la placa de montaje de la cámara a las pestañas del soporte de montaje. Empuje y deslice hacia abajo para que esté asegurada en su lugar.

2. Inserte el tornillo de seguridad a través de el sujetador en la parte superior de la base de la cámara y el soporte de montaje, luego ajuste el tornillo usando el destornillador.

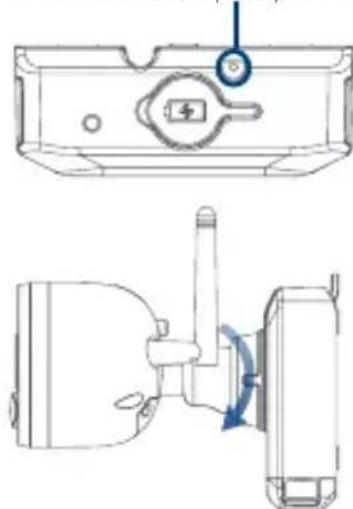

3. Apriete el tornillo de bloqueo preinstalado usando el destornillador.

Nota: Para quitar el paquete de baterías en el futuro, afloje el tornillo de seguridad.

1. Ajuste el ángulo de la cámara girando el anillo de ajuste en sentido antihorario para aflojar y reposicionar la cámara.

2. Apriete el anillo de ajuste al finalizar.

El tornillo de bloqueo preinstalado

Visite help.lorex.com para obtener información y recursos actualizados:

• Descargue las guías de los productos
  • Vea videos instructivos
• Encuentre sugerencias para la resolución de problemas y preguntas frecuentes relacionadas

Registre su producto

Consulte nuestros Términos de servicio completos y la Política de garantía limitada de hardware en lorex.com/warranty.

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, lo que incluye interferencias que puedan causar un funcionamiento no deseado.

Debido a que nuestros productos están sujetos a mejoras continuas, Lorex se reserva el derecho de modificar el diseño, las especificaciones y los precios de los productos sin previo aviso y sin contraer ninguna obligación. Excepto errores y omisiones. Todos los derechos reservados.

U424AA-Series_QSG_TRILINGUAL_R1
