CMCE521 - Compresseur Craftsman - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de compresseur	Compresseur à piston
Pression maximale	8 bars (120 PSI)
Capacité du réservoir	6 gallons (22,7 litres)
Débit d'air	2,6 CFM à 90 PSI
Poids	30 lbs (13,6 kg)
Dimensions	24 x 24 x 24 pouces
Utilisation recommandée	Peinture, gonflage, outils pneumatiques légers
Maintenance	Vérification régulière de l'huile et nettoyage des filtres
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation
Garantie	1 an

FOIRE AUX QUESTIONS - CMCE521 Craftsman

Quels sont les accessoires compatibles avec le compresseur Craftsman CMCE521 ?

Le compresseur Craftsman CMCE521 est compatible avec une variété d'accessoires, notamment des pistolets à air, des buses de soufflage, des pistolets à peinture et des outils pneumatiques. Assurez-vous de vérifier la connexion de l'accessoire pour garantir la compatibilité.

Comment puis-je régler la pression d'air sur le Craftsman CMCE521 ?

Pour régler la pression d'air, utilisez le régulateur de pression situé sur le tableau de commande. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la pression et dans le sens inverse pour la diminuer. Consultez le manomètre pour afficher la pression actuelle.

Que faire si le compresseur ne démarre pas ?

Vérifiez d'abord que l'appareil est branché et que la prise fonctionne. Assurez-vous également que le réservoir est complètement vide d'air, car le compresseur peut avoir un dispositif de sécurité qui l'empêche de démarrer s'il y a trop de pression. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage supplémentaires.

Comment entretenir mon compresseur Craftsman CMCE521 ?

Pour entretenir votre compresseur, videz régulièrement le réservoir d'eau, vérifiez et changez l'huile si nécessaire, et nettoyez les filtres d'air. Assurez-vous également de vérifier les raccords et les tuyaux pour détecter d'éventuelles fuites.

Quelle est la capacité du réservoir d'air du Craftsman CMCE521 ?

Le compresseur Craftsman CMCE521 dispose d'un réservoir d'air d'une capacité de 6,9 litres.

Le compresseur Craftsman CMCE521 est-il portable ?

Oui, le Craftsman CMCE521 est conçu pour être portable avec une poignée ergonomique et des roues, ce qui facilite son transport d'un endroit à un autre.

Quelle est la pression maximale que peut atteindre le Craftsman CMCE521 ?

Le Craftsman CMCE521 peut atteindre une pression maximale de 8,3 bars.

Comment évacuer l'air du réservoir du compresseur ?

Pour évacuer l'air, localisez la soupape de vidange située au bas du réservoir. Ouvrez-la lentement pour laisser l'air s'échapper. Assurez-vous de le faire lorsque le compresseur est éteint et débranché.

Le compresseur fait un bruit étrange, que dois-je faire ?

Si vous entendez un bruit étrange, vérifiez d'abord si le compresseur est installé sur une surface plane et stable. Inspectez également les tuyaux et les raccords pour détecter d'éventuelles fuites. Si le bruit persiste, il peut être nécessaire de contacter un professionnel pour un diagnostic.

MODE D'EMPLOI CMCE521 Craftsman

Interrupteur à gâchette

Afficheur numérique de manomètre

Espace de rangement du tuyau

Adaptateur de buse conique à haute pression

Adaptateur pour buse de gonflage

Adaptateur de valve Presta

Bouton de libération du bloc-piles

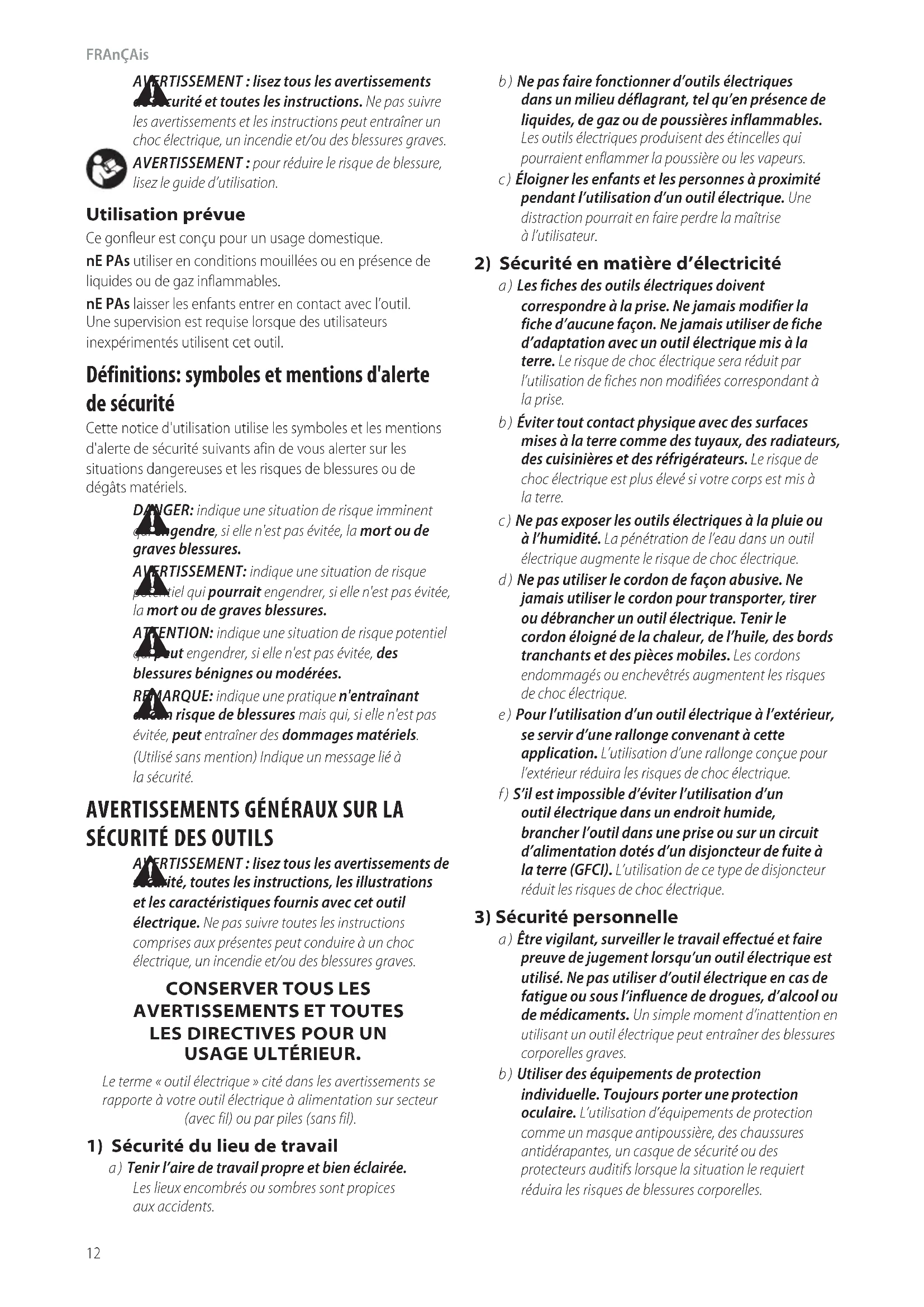

Français (traduction de la notice d’instructions originale)

AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation. b ) Ne pas faire fonctionner d’outils électriques dans un milieu déflagrant, tel qu’en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produisent des étincelles qui pourraient enflammer la poussière ou lesvapeurs. c ) Éloigner les enfants et les personnes à proximité pendant l’utilisation d’un outil électrique. Une distraction pourrait en faire perdre la maîtrise àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent correspondre à la prise. Ne jamais modifier la fiche d’aucune façon. Ne jamais utiliser de fiche d’adaptation avec un outil électrique mis à la terre. Le risque de choc électrique sera réduit par l’utilisation de fiches non modifiées correspondant à laprise. b ) Éviter tout contact physique avec des surfaces mises à la terre comme des tuyaux, des radiateurs, des cuisinières et des réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps est mis à laterre. c ) Ne pas exposer les outils électriques à la pluie ou à l’humidité. La pénétration de l’eau dans un outil électrique augmente le risque de chocélectrique. d ) Ne pas utiliser le cordon de façon abusive. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher un outil électrique. Tenir le cordon éloigné de la chaleur, de l’huile, des bords tranchants et des pièces mobiles. Les cordons endommagés ou enchevêtrés augmentent les risques de chocélectrique. e ) Pour l’utilisation d’un outil électrique à l’extérieur, se servir d’une rallonge convenant à cette application. L’utilisation d’une rallonge conçue pour l’extérieur réduira les risques de chocélectrique. f ) S’il est impossible d’éviter l’utilisation d’un outil électrique dans un endroit humide, brancher l’outil dans une prise ou sur un circuit d’alimentation dotés d’un disjoncteur de fuite à la terre (GFCI). L’utilisation de ce type de disjoncteur réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire preuve de jugement lorsqu’un outil électrique est utilisé. Ne pas utiliser d’outil électrique en cas de fatigue ou sous l’influence de drogues, d’alcool ou de médicaments. Un simple moment d’inattention en utilisant un outil électrique peut entraîner des blessures corporellesgraves. b ) Utiliser des équipements de protection individuelle. Toujours porter une protection oculaire. L’utilisation d’équipements de protection comme un masque antipoussière, des chaussures antidérapantes, un casque de sécurité ou des protecteurs auditifs lorsque la situation le requiert réduira les risques de blessurescorporelles.

AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations et les caractéristiques fournis avec cet outil électrique. Ne pas suivre toutes les instructions comprises aux présentes peut conduire à un choc électrique, un incendie et/ou des blessuresgraves.

USAGEULTÉRIEUR. Le terme « outil électrique » cité dans les avertissements se rapporte à votre outil électrique à alimentation sur secteur (avec fil) ou par piles (sansfil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée. Les lieux encombrés ou sombres sont propices auxaccidents. Définitions: symboles et mentions d'alerte de sécurité Cette notice d'utilisation utilise les symboles et les mentions d'alerte de sécurité suivants afin de vous alerter sur les situations dangereuses et les risques de blessures ou de dégâtsmatériels.

DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de gravesblessures.

AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée, la mort ou de gravesblessures.

ATTENTION: indique une situation de risque potentiel qui peut engendrer, si elle n'est pas évitée, des blessures bénignes oumodérées.

REMARQUE: indique une pratique n'entraînant aucun risque de blessures mais qui, si elle n'est pas évitée, peut entraîner des dommagesmatériels. (Utilisé sans mention) Indique un message lié à lasécurité. Utilisation prévue Ce gonfleur est conçu pour un usage domestique. nE PAs utiliser en conditions mouillées ou en présence de liquides ou de gaz inflammables. nE PAs laisser les enfants entrer en contact avec l’outil. Une supervision est requise lorsque des utilisateurs inexpérimentés utilisent cet outil.FRAnçAis

autre condition susceptible de nuire au bon fonctionnement de l’outil électrique. En cas de dommage, faire réparer l’outil électrique avant toute nouvelle utilisation. Beaucoup d’accidents sont causés par des outils électriques malentretenus. f ) S’assurer que les outils de coupe sont aiguisés et propres. Les outils de coupe bien entretenus et affûtés sont moins susceptibles de se coincer et sont plus faciles àmaîtriser. g ) Utiliser l’outil électrique, les accessoires, les forets, etc. conformément aux présentes directives en tenant compte des conditions de travail et du travail à effectuer. L’utilisation d’un outil électrique pour toute opération autre que celle pour laquelle il a été conçu estdangereuse. h ) Garder vos mains et les surfaces de prise sèches, propres et libres de graisse et de poussière. Les mains et les surfaces de prise glissante ne permettent pas la manutention et le contrôle sécuritaires de l’outil dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur précisé par le fabricant. L’utilisation d’un chargeur qui convient à un type de bloc‑piles risque de provoquer un incendie s’il est utilisé avec un autre type de bloc‑piles. b ) Utiliser les outils électriques uniquement avec les blocs‑piles conçus à cet effet. L’utilisation de tout autre bloc‑piles risque de causer des blessures ou unincendie. c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir éloigné des objets métalliques, notamment des trombones, de la monnaie, des clés, des clous, des vis ou autres petits objets métalliques qui peuvent établir une connexion entre les deux bornes. Le court‑circuit des bornes du bloc‑piles risque de provoquer des brûlures ou unincendie. d ) En cas d’utilisation abusive, le liquide peut gicler hors du bloc‑piles; éviter tout contact avec ce liquide. Si un contact accidentel se produit, laver à grande eau. Si le liquide entre en contact avec les yeux, obtenir également des soins médicaux. Le liquide qui gicle hors du bloc‑piles peut provoquer des irritations ou desbrûlures. e ) Ne pas utiliser de bloc‑piles ou outil qui a été endommagé ou modifié. Les unités endommagées ou modifiées peuvent avoir une réaction imprévisible résultant en un incendie, une explosion ou un potentiel deblessure. f ) Ne pas exposer de bloc‑piles ou l’outil aux flammes ou à des températures excessives. L’exposition aux flammes ou à une température au‑dessus de 130°C (265°F) pourrait causer uneexplosion. g ) Suivre toutes les instructions de recharge et ne rechargez pas le bloc‑piles ou l’outil à des températures hors de la plage de température indiquée dans les instructions. Une recharge non conforme ou à une température hors des limites c ) Empêcher les démarrages intempestifs. S’assurer que l’interrupteur se trouve à la position d’arrêt avant de relier l’outil à une source d’alimentation et/ou d’insérer un bloc‑piles, de ramasser ou de transporter l’outil. Transporter un outil électrique alors que le doigt repose sur l’interrupteur ou brancher un outil électrique dont l’interrupteur est à la position de marche risque de provoquer unaccident. d ) Retirer toute clé de réglage ou clé avant de démarrer l’outil. Une clé ou une clé de réglage attachée à une partie pivotante de l’outil électrique peut provoquer des blessurescorporelles. e ) Ne pas trop tendre les bras. Conserver son équilibre en tout temps. Cela permet de mieux maîtriser l’outil électrique dans les situationsimprévues. f ) S’habiller de manière appropriée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à l’écart des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs risquent de rester coincés dans les piècesmobiles. g ) Si des composants sont fournis pour le raccordement de dispositifs de dépoussiérage et de ramassage, s’assurer que ceux‑ci sont bien raccordés et utilisés. L’utilisation d’un dispositif de dépoussiérage peut réduire les dangers engendrés par lespoussières. h ) Ne pas laisser votre connaissance acquise suite l’utilisation fréquente des outils vous permettre de baisser la garde et ignorer les principes de sécurité de l’outil. Un acte irréfléchi peut causer une blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique a ) Ne pas forcer un outil électrique. Utiliser l’outil électrique approprié à l’application. L’outil électrique approprié effectuera un meilleur travail, de façon plus sûre et à la vitesse pour laquelle il a étéconçu. b ) Ne pas utiliser un outil électrique dont l’interrupteur est défectueux. Tout outil électrique dont l’interrupteur est défectueux est dangereux et doit êtreréparé. c ) Débranchez la fiche de la prise électrique et, si amovible, retirez le bloc‑piles de l’outil avant d’effectuer tout ajustement, changement et entreposage de celui‑ci. Ces mesures préventives réduisent les risques de démarrage accidentel de l’outilélectrique. d ) Ranger les outils électriques hors de la portée des enfants et ne permettre à aucune personne n’étant pas familière avec un outil électrique ou son mode d’emploi d’utiliser cet outil. Les outils électriques deviennent dangereux entre les mains d’utilisateursinexpérimentés. e ) Gardez les poignées et surfaces d’emprise propres et libres de tout produit lubrifiant. Vérifier si les pièces mobiles sont mal alignées ou coincées, si des pièces sont brisées ou présentent touteFRAnçAis

Renseignements de sécurité supplémentaires

électrique ou toute pièce de celui‑ci. Cela pourrait entraîner des dommages matériels ou des blessurescorporelles.

de sécurité. Les lunettes ordinaires NE SONT PAS des lunettes de sécurité. Utilisez également un masque facial ou anti‑poussière si l’opération de coupe est poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE SÉCURITÉ CERTIFIÉ:

certaines poussières créées par le ponçage mécanique, le sciage, l’aiguisage, le perçage et autres activités de construction contiennent des produits chimiques reconnus dans l’État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Certains exemples de ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de construction traitéchimiquement. Votre risque à ces expositions varie selon la fréquence dont vous effectuez ce type de travail. Pour réduire votre exposition à ces produits chimiques: travaillez dans un endroit bien aéré et avec un équipement de sécurité homologué, comme les masques anti‑poussière spécialement conçus pour graisser les particules microscopiques des cavités detube.

• Portez des vêtements protecteurs et lavez vos zones exposées avec du savon et de l’eau. Permettre à la poussière d’entrer dans votre bouche, vos yeux ou se déposer sur la peau peut favoriser l’absorption des produits chimiques dangereux. Dirigez les particules loin du visage et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la grande majorité de la poussière statique et en suspension. Ne pas enlever la poussière statique et en suspension pourrait contaminer l’environnement de travail ou représenter un risque accru pour la santé de l’utilisateur et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de sécuriser et maintenez la pièce de travail sur une plateforme stable. Tenir la pièce de travail d’une main ou contre votre corps est instable et peut mener à une perte de contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se déplacent et doivent être évités. Des vêtements amples, les bijoux ou les cheveux longs peuvent se coincer dans des pièces quidéplacent.

ATTENTION : lorsque vous ne l’utilisez pas, placez l’outil sur le côté sur une surface stable là où cela n’entraînera pas un risque de trébuchement ou

• L’air comprimé à partir de votre gonfleur n’est pas sécuritaire pour la respiration. Ne jamais respirer l’air provenant de votre gonfleur ou provenant d’un dispositif respiratoire connecté au gonfleur.

• Une pression d’air trop élevée causerait un danger d’éclatement. Vérifiez la pression maximale du fabricant pour les objets étant gonflés.

• Ne pas laisser le gonfleur fonctionner sans surveillance. Cela pourrait faire éclater les pneus ou d’autres articles.

• Utilisez un manomètre pour pneus afin vérifier la pression avant chaque utilisation et pendant le gonflement des pneus; consultez la paroi latérale du pneu et le manuel du véhicule pour la bonne pression du pneu.

• Ne pas modifier ou tenter de réparer. Ne jamais percer, souder ou effectuer toute modification au gonfleur ou à ses accessoires.

• Utilisez seulement les accessoires inclus ou les pièces traitant l’air acceptables pour pas au moins de 150PSI. L’utilisation de tout accessoire non conçu pour cet outil pourrait être dangereuse.

• Ne jamais «faire des plaisanteries». L’air à haute pression est dangereux. Ne pas diriger le flux d’air direct vers vous‑mêmes ou les autres.

• Le gonfleur peut devenir chaud durant l’utilisation. Laisser refroidir le gonfleur pendant 30minutes avant de le ranger.

AVERTISSEMENT: ce produit ou son cordon

d’alimentation contient du plomb, un produit chimique reconnu dans l’État de la Californie pour causer le cancer et des anomalies congénitales ou autres effets nuisibles sur la reproduction. Lavez‑vous les mains après manutention. spécifiées peut endommager les piles et augmenter le risqued’incendie.

a ) Faire réparer l’outil électrique par un réparateur professionnel en n’utilisant que des pièces de rechange identiques. Cela permettra de maintenir une utilisation sécuritaire de l’outilélectriques. b ) Ne jamais réparer des blocs‑piles endommagés. La réparation de blocs‑piles doit seulement être effectuée par le fabricant ou les fournisseurs de serviceautorisé.FRANÇAIS

Consignes de sécurité importantes pour les blocs-piles

AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles d’avertissements du bloc‑piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en atmosphères explosibles comme la présence de liquides inflammables, de gaz ou de poussière. Insérer ou retirer la pile du bloc‑piles peut enflammer la poussière ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur. NE PAS modifier le bloc‑piles de quelque façon que ce soit dans un chargeur non compatible puisque le bloc‑piles peut se briser causant une blessurecorporelle. Consultez le tableau à la fin de ce guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement dans CRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40°C (104°F) (comme les remises extérieures ou les édifices en métal durant l’été). Pour une meilleure durée de vie, entreposez le bloc‑piles dans un endroit frais etsec. REMARQUE: ne pas ranger les blocs‑piles dans un outil avec la gâchette verrouillée. Ne jamais coller la gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement endommagé ou est entièrement usé. Le bloc‑piles peut exploser au cours d’un incendie. Des vapeurs et des matières toxiques sont produites lorsque les blocs‑piles au lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes ou à des températures excessives. L’exposition aux flammes ou à une température au‑dessus de 130°C (265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez pas le bloc‑piles ou l’appareil en hors de la plage de températures indiquée dans les instructions. Charger de façon inappropriée ou hors de températures de la plage indiquée peut endommager la pile et augmenter le risqued’incendie.

• Si le liquide des piles entre en contact avec la peau, lavez immédiatement avec de l'eau et du savon doux. Si le liquide vient en contact avec les yeux, rincez à l'eau courante durant 15minutes, ou jusqu'à ce que l'irritation cesse, en gardant les yeux ouverts. Pour information de consultation médicale, l'électrolyte des piles est composé d'un mélange organique liquide et de sels delithium.

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez attentivement les instructions de sécurité suivantes, puis suivez les procédures de chargement énoncées. Lorsque vous commandez des blocs-piles de remplacement, assurez-vous d’inclure le numéro du catalogue et latension. L'étiquette sur votre outil peut inclure les symboles suivants. Voici ces symboles et leur signification : V ......................... volts Hz .......................hertz min ..................... minutes ou CC ..... courant continu ...................... Fabrication de classe I (relié à la terre) …/min ..............par minute BPM .................... battements par minute IPM ..................... impacts par minute OPM .................... oscillations par minute TR/MIN ............... tours par minute sfpm ................... pieds surface par minute SPM .................... coups par minute A ......................... ampères W ........................watts Wh ......................watts/heure Ah ....................... ampères/heure ou CA ..........courant alternatif ou CA/CC ... courant alternatif ou continu ...................... Fabrication de classe II (double isolation)

.......................vitesse à vide n .........................vitesse nominale PSI....................... livres par pouce carré ......................borne de terre .....................symbole d'alerte de sécurité ..................... rayonnement visible –ne regardez pas la lumière ..................... portez une protection respiratoire ..................... portez une protection oculaire ..................... portez des protections auditives ..................... lisez toute la documentation ..................... ne pas exposer à la pluie

LIQUIDE DE L’AFFICHAGE À CRISTAUX

LIQUIDES (MESURES DE PREMIERS SOINS) Si des cristaux liquides entrent en contact avec votrepeau:

• Lavez complètement la zone avec beaucoup d’eau. Retirez les vêtements contaminés. Si des cristaux liquides entrent dans votre œil:

• Rincez l’œil affecté avec de l’eau propre, puis consultez unmédecin. Si les cristaux liquides sont avalés:

• Rincez complètement votre bouche avec de l’eau. Buvez de grandes quantités d’eau et faites vomir. Consultez ensuite un médecin. de chute. Certains outils avec de gros blocs‑piles se tiendront debout sur le bloc‑piles, mais ils peuvent facilement êtrerenversés.FRAnçAis

Consignes de sécurité importantes pour tous les chargeurs de piles

de sécurité, les instructions et les symboles d’avertissements du bloc‑piles, du chargeur et du produit. Ne pas suivre les avertissements et les instructions peut entraîner un choc électrique, un incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un chargeur autre qu’un chargeur CRAFTSMAN. Les chargeurs et les blocs‑piles CRAFTSMAN sont spécifiquement conçus pour fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres utilisations que la charge des blocs‑piles rechargeables CRAFTSMAN. Les autres types de chargement de blocs‑piles peuvent causer la surchauffe et l’éclatement de ceux‑ci, entraînant une blessure corporelle, des dommages matériels, un choc électrique ou uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous débranchez le chargeur. Cela réduira le risque d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où il pourrait faire trébucher les passants ou être endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit absolument nécessaire. L'utilisation d'une rallonge inadéquate pourrait entraîner un risque d'incendie un choc électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur, gardez‑le toujours au sec et utilisez une rallonge appropriée pour l’extérieur. L’utilisation d’une rallonge appropriée pour l’extérieur réduit le risque de chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou calibrage américain normalisé des fils) approprié pour la sécurité. Plus le numéro de calibre du fil est petit, plus le cordon est lourd et par conséquent plus sa capacité est grande. Un cordon de taille inférieure entraînera une chute de tension de secteur ce qui causera une perte de puissance et une surchauffe. Le tableau suivant affiche la bonne taille à utiliser selon longueur totale des de toutes les rallonges branchées ensemble et l’intensité nominale de la plaque signalétique. En cas de doute, utilisez le calibre le plus lourdsuivant. mettre les blocs-piles usagés à la poubelle. Vous pouvez aussi contacter votre centre de recyclage local pour des informations sur les endroits où déposer le bloc-piles usagé. Ne pas mettre dans la collecte sélective. Pour de plus amples renseignements, visitez www.call2recycle.org ou appelez au numéro sans frais dans le sceauRBRC®. RBRC® est une marque de commerce déposée de Call 2Recycle,Inc.

• Le contenu des piles peut causer une irritation respiratoire. Faites circuler de l'air frais. Si les symptômes persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque raison que ce soit. Si le boîtier du bloc‑piles est fendu ou endommagé, ne pas l'insérer dans le chargeur. Ne pas écraser, échapper ou endommager le bloc‑piles. Ne pas se servir d'un bloc‑piles ou chargeur qui a subi un impact, a été échappé, renversé par un véhicule ou endommagé d'une façon ou d'une autre (par ex. perforé par un clou, frappé par un marteau, sur lequel on a marché). Les blocs‑piles endommagés devraient être amenés/expédiés au centre de service pourrecyclage. Recommandations d’entreposage Le meilleur lieu pour l'entreposage est un endroit frais et sec loin de la lumière directe du soleil et de la chaleur ou du froid excessif. Entreposez le bloc-piles entièrement chargé hors duchargeur. Instructions de nettoyage du bloc-piles La saleté et la graisse peuvent être retirées des surfaces extérieures du bloc-piles à l'aide d'un linge ou d’une brosse souple non métallique. Ne pas utiliser d'eau ou de solutionnettoyante. Blocs‑piles du niveau de la jauge de carburant (Fig. B) Certains blocs-piles incluent une jauge de carburant. Lorsque vous appuyez et maintenez, les voyants DEL indiqueront le niveau approximatif de charge restante. Cela n’indique pas la fonctionnalité de l’outil et peut varier selon les accessoires utilisés, la température et l'utilisation de l’utilisateurfinal. Transport

AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière à ce que des objets métalliques puissent entrer en contact avec les bornes des piles exposées. Par exemple, ne pas placer le bloc‑piles dans des tabliers, des poches, des coffres à outils, des boîtes d’ensembles de produits, des tiroirs, etc. avec des clous, des vis, des clés, les pièces de monnaie, les outils à main, etc. Lorsque vous transportez des blocs‑piles individuels, assurez‑vous que leurs bornes sont protégées et bien isolées de tout matériel avec lequel elles pourraient entrer en contact et causer un court‑circuit. REMARQUE: les blocs‑piles Li‑Ion ne doivent pas être mises dans des bagages enregistrés sur les avions et doivent être bien protégées contre les courts‑circuits si elles sont dans des bagages àmain. Le sceau RBRC

Veuillez apporter vos blocs-piles usagés à un centre de service agréé CRAFTSMAN ou à votre détaillant local pour le recyclage. Dans certaines régions, il est illégal deFRANÇAIS

REMARQUE: consultez l’étiquette près du (des) voyant(s) de chargement sur le chargeur pour les modèles de clignotement. REMARQUE: pour retirer le bloc-piles, on doit appuyer sur le bouton de libération du bloc-piles

sur certainschargeurs. Délai en cas de bloc chaud ou froid Lorsque le chargeur détecte un bloc-piles qui est trop chaud ou trop froid, il démarre automatiquement le délai pour le bloc chaud/froid, suspendant la recharge jusqu’à ce que la température du bloc-piles ait atteint une température appropriée. Le chargeur passe alors automatiquement en mode de chargement du bloc-piles. Cette fonction assure une durée de vie maximale du bloc-piles. Un bloc-piles froid peut se charger à une vitesse plus lente qu’un bloc-pileschaud. Le délai en cas de bloc chaud ou froid sera indiqué par le(s) voyant(s) vert continuant à clignoter, mais avec le voyant rouge allumé de façon continue. Lorsque le bloc-piles a atteint une température appropriée, le voyant rouge s’éteindra et le chargeur reprendra la procédure dechargement. Système de protection électronique Les outils Li-Ion sont conçus avec un système de protection électronique qui protégera le bloc-piles contre une surcharge, une surchauffe et une importante décharge. L’outil s’éteint automatiquement et le bloc-piles doit êtrerechargé. Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une température ambiante de 18°C à 24°C (65°F à 75°F). NE PAS charger lorsque le bloc-piles est en dessous de 4,5°C (40°F) ou au-dessus de 40°C (104°F). C’est important pour prévenir tout dommage sérieux au bloc-piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal et cela n’indique pas un problème. Pour faciliter le refroidissement du bloc-piles après l’utilisation, évitez de placer le chargeur ou le bloc-piles dans un environnement chaud comme une remise en métal ou une remorque nonisolée.

3. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant une lampe ou un autre appareil; b. Vérifiez si la prise d’alimentation est connectée à un interrupteur de lumière qui s’éteint lorsque vous éteignez les lumières; c. Si les problèmes de chargement persistent, apportez l’outil, le bloc-piles et le chargeur dans votre centre de serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles. Calibre minimum pour rallonges électriques Volts Longueur totale de la rallonge en pieds (mètres) 120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7) Courant nominal AWG (American Wire Gauge ou calibrage américain normalisé des fils) Plus de Pas plus

• Ne pas placer tout objet sur le dessus du chargeur ou placer le chargeur sur une surface molle qui pourrait bloquer les fentes de ventilation et entraîner une chaleur interne excessive. Placez le chargeur loin de toute source de chaleur. Le chargeur est ventilé grâce aux fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent, s’il a été échappé ou est autrement endommagé de quelque façon que ce soit. Apportez‑le dans un centre de servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un centre de services autorisé lorsqu’un entretien ou une réparation est nécessaire. Un mauvais réassemblage peut entraîner un danger de choc électrique, une électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une alimentation électrique domestique 120V. Ne pas essayer de l’utiliser sur toute autre tension. Cette consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans s'y limiter, les poussières de meulage, les copeaux métalliques, la laine d'acier, le papier d'aluminium ou toute accumulation de particules métalliques devraient être éloignées des ouvertures du chargeur et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation lorsqu’il n’y a aucun bloc‑piles àl’intérieur. Charger une pile (Fig.C–E)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles

. Vert clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s)

de chargement vert demeure(nt) allumé(s) de façon continue. Le bloc-piles peut être laissé dans le chargeur ou retiré.

la température de l’air est au‑dessus de 4,5°C (40°F) et sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc-piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement qui reste(nt) éteint(s). Apportez le chargeur et le bloc-piles dans un centre de services autorisé si le(s) voyant(s) reste(nt) éteint(s).FRANÇAIS

AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez le bloc‑piles avant de transporter, d’effectuer tout ajustement, de nettoyer, de réparer ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer desblessures. Utilisation des accessoires (Fig. A, H–J) Votre gonfleur est fourni avec un adaptateur de buse conique haute pression

, un adaptateur de buse de gonfleur

et un adaptateur de valve Presta

, situés sur le dessus de l’outil dans l’espace de rangement des accessoires

1. Pour utiliser le raccord

, assurez-vous que le levier est en position haute.

2. Placez le raccord sur la tige de l’adaptateur de buse

de gonflage, de l’adaptateur de buse conique haute pression ou de l’adaptateur de valve Presta.

3. Appuyez sur le levier

du raccord pour le verrouiller en place.

4. Placez l’adaptateur de buse haute pression, l’adaptateur

de buse conique haute pression ou l’adaptateur de valve Presta dans l’article à gonfler. REMARQUE: assurez-vous toujours que le levier est en position relevée lorsqu’il n’est pas utilisé. Lorsque vous utilisez votre gonfleur avec un accessoire, utilisez uniquement les accessoires vendus avec cet appareil. REMARQUE: assurez-vous que l’adaptateur de buse de gonflage ou tout autre accessoire est fermement verrouillé en place avant de mettre le gonfleur en marche. Rangement (Fig. A) Rangement des accessoires et des tuyaux d’air Les accessoires

sont rangés sur le dessus de l’appareil dans l’espace de rangement des accessoires

Lorsque le gonfleur n’est pas utilisé, insérez le tuyau d’air à haute pression

dans l’espace de rangement du tuyau

la base de l’outil. Lorsque le gonfleur n’est pas utilisé, placez les accessoires dans l’espace de rangement situé sur le dessus de l’outil.

AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil et retirez le bloc‑piles avant d’effectuer tout ajustement ou de retirer/installer des pièces ou des accessoires, lorsque vous remplacez ou avant de nettoyer. Un démarrage accidentel peut causer desblessures. Moteur Assurez-vous que l’alimentation est conforme aux inscriptions sur la plaque signalétique. Une diminution de la tension de plus de 10% entraînera une perte de puissance et une surchauffe. Ces outils sont testés en usine; si cet outil ne fonctionne pas, vérifiez l’alimentation. Montage mural Certains chargeurs CRAFTSMAN sont conçus pour pouvoir être installés au mur ou être placés verticalement sur une table ou une surface de travail.Pour la fixation au mur, placez le chargeur près d’une prise de courant et loin d’un coin ou d’autres obstructions qui peuvent nuire à la circulation de l’air. Utilisez la base du chargeur comme modèle pour l’emplacement des vis de montage sur le mur. Fixez solidement le chargeur à l’aide de vis pour cloison sèche (achetées séparément) d’au moins 25,4mm (1po) de longueur avec tête de diamètre de 7mm à 9mm (0,28 à 0,35po) vissées dans du bois à une profondeur optimale en laissant exposée une partie de vis d’environ 5,5mm (7/32po). Alignez les fentes au dos du chargeur avec les vis exposées et insérez-les entièrement dans lesfentes. REMARQUE: ne pas tenter de monter le chargeur CMCB101 sous un banc ou une table. REMARQUE: montez seulement le chargeur CMCB101 avec les voyants de chargement pointés vers le plafond. VersaTrack™

AVERTISSEMENT: ne pas charger les piles pendant

que le chargeur est suspendu au rail mural. Les chargeurs CRAFTSMAN, sauf CMCB101, peuvent être rangés sur le rail mural VersaTrack™ de Craftsman. Les crochets et les accessoires sont vendus séparément. Veuillez consulter la feuille d’accessoires des fixations VersaTrack™ pour de plus amples renseignements. REMARQUE: le chargeur CMCB101 n’est pas compatible avec le rail mural VersaTrack™ de CRAFTSMAN.

Instructions de nettoyage du chargeur

AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de nettoyer. La saleté et la graisse peuvent être retirées des surfaces extérieures du chargeur à l'aide d'un linge ou d’une brosse souple non métallique. Ne pas utiliser d'eau ou de solutionnettoyante. Installation et retrait du bloc-piles (Fig.A, E)

AVERTISSEMENT : s'assurerquel’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles. REMARQUE: pour une meilleure performance, assurez-vous que le bloc-piles est complètementchargé.

dans l’outil, alignez le bloc-piles avec les glissières à l’intérieur de la poignée de l’outil et glissez-le dans la poignée jusqu’à ce que le bloc-piles soit bien placé dans l’outil et assurez-vous qu’il estenclenché.

2. Pour retirer le bloc-piles de l’outil, appuyez sur le

bouton de libération

et tirez-le fermement horsFRANÇAIS

Using le gonfleur comme manomètre (Fig.A)

AVERTISSEMENT: l’utilisation d’un véhicule dont les

pneus ne sont pas correctement gonflés peut entraîner des blessures graves. Votre gonfleur ne dispose pas d’un manomètre calibré, les valeurs exactes ne sont donc pas garanties. Lorsque vous utilisez le gonfleur comme manomètre, veuillez vérifier au préalable la pression avec un manomètre séparé.

1. Connectez le tuyau à haute pression

à l’article devant être vérifié.

2. Appuyez sur la gâchette

3. Le manomètre numérique affichera la pression de

4. Après la vérification, détachez le tuyau d’air haute

pression de l’application et remettez le tuyau d’air dans l’espace de rangement. Le raccord du tuyau haute pression peut être utilisé sans adaptateur pour gonfler toute application dont la tige de la valve s’adapte à l’ouverture du raccord de gonflage.

1. Retirez le tuyau d’air à haute pression

de l’espace de rangement du tuyau

2. Fixez une buse comme décrit dans la section Ajustement

à la tige de la valve du pneu pour gonfler un pneu ou fixez un accessoire pour gonfler un ballon ou un autre article gonflable.

3. Fixez ou insérez la buse dans l’objet qui doit être gonflé.

4. Appuyez sur la gâchette

pour commencer le gonflage. Un résultat s’affiche sur l’écran du manomètre numérique

5. Pour arrêter le gonfleur à tout moment, relâchez

l’interrupteur à gâchette. REMARQUE: la pression affichée sur le manomètre numérique pendant le gonflage est une mesure du changement de pression entre l’article et le tuyau à air. Pour obtenir une lecture précise, relâchez la gâchette et attendez que l’affichage s’ajuste. Le manomètre indique la pression en PSI. Lorsque la pression désirée est atteinte, relâchez l’interrupteur à gâchette et débranchez le gonfleur. REMARQUE: la pression maximale pour cette unité est de 150PSI. REMARQUE: vous pouvez remarquer que la lecture de la pression actuelle peut baisser après quelques secondes. C’estnormal. Pour gonfler à l’aide d’une pression élevée (Fig. A, F)

AVERTISSEMENT: danger d’éclatement. Une

pression d’air excessive peut causer un risque dangereux d’éclatement ou de blessure corporelle. Vérifier la pression maximale du fabricant pour les articles étant gonflés.

Des accessoires ou des tuyaux mal fixés peuvent se détacher sous la pression et entraîner des blessures graves. D’éventuelles fuites d’air peuvent provoquer des lectures de pression erronées. S’assurer que toutes les connexions sont bien fixées. REMARQUE: si la pression nominale pour l’article étant gonflé est supérieure à 30 PSI, notez que la durée de fonctionnement maximale est de 5 minutes. Le tuyau à haute pression

est conçu pour être utilisé avec des objets qui nécessitent plus de pression d’air, comme les pneus et les ballons de basket. Mise en marche (Fig.A, F)

AVERTISSEMENT : danger d’éclatement. Ne pas

laisser l’appareil fonctionner sans surveillance. Trop gonfler des pneus et d’autres objets pourrait entraîner une blessure grave et un dommage matériel. REMARQUE: lorsque l’appareil est en marche, l’afficheur numérique du manomètre

sur le gonfleur demeurera en marche pendant environ 0,5minutes avant de s’éteindre/ passe en mode veille. Cela se produit lorsque l’appareil n’est pas utilisé. Pour réveiller le système, appuyez sur l’interrupteur à gâchette

. À ce moment, l’afficheur numérique du manomètre s’allumera et le gonfleur sera prêt à utiliser. Afficheur numérique de manomètre (Fig.A, E, F) L’afficheur numérique

sur le gonfleur surveille la quantité de pression appliquée à l’article à gonfler et sert également de manomètre. Reportez‑vous à la section Utilisation du gonfleur comme manomètre. Pour allumer l’afficheur numérique, insérez le bloc-piles

dans le gonfleur et appuyez sur l’interrupteur à gâchette

Reportez‑vous à la section Mise en marche. Position appropriée des mains (Fig. G)

AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des mains appropriée comme illustré.

AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS l’appareil solidement en prévision d’une réaction soudaine. La position des mains adéquate nécessite une main sur la poignée

de la poignée de l’outil. Insérez-le dans le chargeur comme indiqué dans la section relative au chargeur du présentmanuel. ENTRETIEN

AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil et , retirez le blocs‑piles avant d’effectuer tout réglage ou de retirer/installer des pièces ou des accessoires. Un démarrage accidentel peut causer desblessures. Votre chariot CRAFTSMAN a été conçu pour fonctionner sur une longue période avec un minimum d’entretien. Un fonctionnement satisfaisant continu dépend de l’entretien approprié et d’un nettoyage régulier del’outil.FRANÇAIS

Garantie limitée de trois ans Pour les conditions de la garantie, consultez le site https:// www.craftsman.com/support/warranty. Pour demander une copie écrite des conditions de la garantie, contactez: service à la clientèle chez CRAFTSMAN, 701East Joppa Road, Towson, MD 21286ou appelez le 1-888-331-4569. AMÉRIQUE LATINE: la présente garantie ne s’applique pas aux produits vendus en Amérique Latine. Pour les produits vendus en Amérique Latine, consultez les renseignements sur la garantie particulière au pays comprise dans l’emballage, appelez l’entreprise locale ou consultez le site Web pour les renseignements complets sur lagarantie.

REMPLACEMENT DES ÉTIQUETTES D’AVERTISSEMENT

GRATUIT: si vos étiquettes d’avertissement deviennent illisibles ou sont manquantes, appelez au 1-888-331-4569 pour un remplacementgratuit. Enregistrez-vous en ligne Nous vous remercions de votre achat. Enregistrez votre produit maintenant pour:

• SERVICE DE GARANTIE: l’enregistrement de votre produit en ligne vous aide à obtenir un service de garantie efficace au cas où vous auriez un problème avec votreproduit.

• CONFIRMATION DE PROPRIÉTÉ: en cas de pertes liées aux assurances telles qu’un incendie, une inondation ou un vol, votre enregistrement de propriété servira de preuve de votreachat.

• POUR VOTRE SÉCURITÉ: l’enregistrement de votre produit nous permet de vous contacter dans le cas peu probable d’une notification de sécurité requise selon le Federal Consumer SafetyAct.

• Inscrivez‑vous en ligne sur www.craftsman.com

support. Réparations Le chargeur et le bloc-piles ne sont pasréparables.Le chargeur ou le bloc-piles ne comportent aucune pièceréparable.

AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et les réglages doivent être réalisés (cela comprend l’inspection et le remplacement du balai, le cas échéant) par un centre de réparation en usine ou un centre de réparation agréé. Toujours utiliser des pièces de rechangeidentiques. Accessoires

AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit, leur utilisation avec cet outil peut s’avérer dangereuse. Pour réduire le risque de blessure, seuls les accessoires recommandés par CRAFTSMAN doivent être utilisés avec ceproduit. Les accessoires recommandés pour utilisation avec cet outil sont disponibles à un coût supplémentaire chez votre détaillant local ou dans un centre de services autorisé. Si vous avez besoin d’aide pour localiser un accessoire, contactez CRAFTSMAN. Appelez au 1-888-331-4569. Nettoyage

enlever les saletés et la poussière hors des évents au moyen d’air comprimé propre et sec, au moins une fois par semaine. Pour minimiser le risque de blessure aux yeux, toujours porter une protection oculaire conforme à la norme ANSIZ87.1lors dunettoyage.

AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer les pièces non métalliques de l’outil. Ces produits chimiques peuvent affaiblir les matériaux de plastique utilisés dans ces pièces. Utiliser un chiffon humecté uniquement d’eau et de savon doux. Ne jamais laisser de liquide pénétrer dans l’outil et n’immerger aucune partie de l’outil dans unliquide.EsPAñOl

• La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20volts. La tension nominale est de18.

AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.
