CVM-VM30 - Microphone Comica - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone canon sans fil à condensateur super cardioïde 2.4G
Marque	Comica
Modèle	CVM-VM30
Connexion sans fil	2,4 GHz
Diagramme polaire	Super cardioïde
Réponse en fréquence	20 Hz ~ 20 kHz
Sensibilité du microphone	-38 dB ~ -18 dB re 1 V/Pa (12 mV ~ 125 mV @ 94 dB SPL)
Rapport signal/bruit	75 dB SPL (pondéré A)
SPL maximum	130 dB SPL (@ 1% THD)
Plage dynamique	111 dB SPL (pondéré A)
Sortie analogique	3,5 mm TRRS / TRS
Sortie numérique	USB-C 48 kHz 24 bit
Alimentation	Batterie Li-polymère : émetteur 3,7 V 350 mAh, récepteur 3,7 V 330 mAh
Autonomie	Mode filaire : 38 h / Mode sans fil : 14 h
Dimensions (émetteur)	φ22 mm x L210 mm
Dimensions (récepteur)	39 x 22 x 55 mm
Poids net (émetteur)	93 g
Poids net (récepteur)	29 g
Température de fonctionnement	0 °C ~ 50 °C
Instructions de sécurité	Ne pas démonter, utiliser des câbles certifiés, éviter les chocs et l'humidité
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, utiliser un coupe-vent en extérieur
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant, recyclage en centre agréé
Accessoires inclus	Câbles audio 3,5 mm, câble de charge et sortie 2 en 1, adaptateur OTG, épingle d'appairage

FOIRE AUX QUESTIONS - CVM-VM30 Comica

Comment connecter le microphone en mode filaire ?

Utilisez le câble audio 3,5 mm fourni pour relier la sortie analogique du microphone à un appareil photo, smartphone ou ordinateur. Pour un caméscope ou enregistreur, utilisez un câble TRS-XLR (non fourni). Pour la sortie numérique USB-C, branchez le câble de charge et sortie 2 en 1 avec adaptateur OTG si nécessaire.

Comment appairer le microphone et le récepteur en mode sans fil ?

Le microphone et le récepteur sont pré-appairés. Si nécessaire, maintenez les deux à moins d'un mètre. Appuyez brièvement sur l'orifice d'appairage du microphone avec l'épingle fournie. Le voyant clignote en bleu puis devient fixe une fois appairé.

Quelle est l'autonomie de la batterie ?

En mode filaire (sans transmission sans fil), l'autonomie peut atteindre 38 heures. En mode sans fil, l'autonomie est d'environ 14 heures. Le récepteur et l'émetteur ont des batteries Li-polymère de respectivement 330 mAh et 350 mAh.

Comment utiliser le microphone avec un smartphone ?

Pour un smartphone, utilisez la connexion filaire : branchez le câble audio 3,5 mm ou le câble USB-C avec adaptateur OTG. En mode sans fil, connectez le récepteur au smartphone via le même câble. Assurez-vous que le smartphone prend en charge l'entrée audio externe.

Quels sont les réglages audio disponibles ?

Le microphone offre une fréquence de coupure basse commutable (75 Hz ou 150 Hz) et une accentuation des hautes fréquences à 10 kHz. Ces réglages permettent de réduire les bruits de fond ou d'améliorer la clarté.

Comment nettoyer le microphone ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez les liquides. Pour une utilisation en extérieur, placez un coupe-vent fourni pour protéger la capsule. Ne démontez pas l'appareil.

Puis-je utiliser ce microphone avec un appareil photo reflex ?

Oui, le microphone est compatible avec les appareils photo disposant d'une entrée micro 3,5 mm (TRS) ou d'une entrée USB-C. Utilisez la sortie analogique ou numérique selon les connectiques de l'appareil.

Comment surveiller l'audio en temps réel ?

Le récepteur dispose d'une sortie casque (3,5 mm) pour une surveillance audio. Branchez un casque sur le récepteur pour écouter le signal en direct. Cette fonction est utile pour ajuster les niveaux.

Que faire si la connexion sans fil est instable ?

Assurez-vous que les deux unités sont à moins de 1 mètre lors de l'appairage. Évitez les obstacles métalliques et les sources d'interférences (Wi-Fi, Bluetooth). Réduisez la distance entre l'émetteur et le récepteur. Si nécessaire, réappairez les appareils.

Le microphone est-il compatible avec Windows et Mac ?

Oui, via la sortie USB-C, il est reconnu comme périphérique audio. Branchez-le directement sur un port USB-C ou utilisez l'adaptateur OTG pour les ports USB-A. Aucun pilote n'est nécessaire.

MODE D'EMPLOI CVM-VM30 Comica

Microphone canon sans fil à condensateur super cardioïde 2.4G

Instructions de sécurité

1. Ne démontez pas l'appareil.
2. Veuillez utiliser des câbles certifiés et d'origines.
3. Évitez de faire tomber, de renverser ou de cogner l'appareil.
4. Évitez d'utiliser l'appareil sous la pluie ou dans un environnement humide.

Remarque

Ce produit est conforme aux exigences de la Communauté européenne en matière d'interférences radio.

1. Tenez l'appareil à l'écart des sources de chaleur ou d'interférences.
2. Veuillez rester face à l'appareil lorsque vous l'utilisez.
3. En cas d'utilisation en plein air, veuillez placer un coupe-vent sur le microphone.

Ce produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés.

Ce symbole signifie que le produit ne doit pas être jeté avec les ordures ménagères et qu'il doit être remis à un centre de collecte approprié en vue de son recyclage. Une élimination et un recyclage corrects contribuent à protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre municipalité, votre service d'élimination des déchets ou le magasin dans lequel vous avez acheté ce produit.

Français

Installation et utilisation

Mode filaire

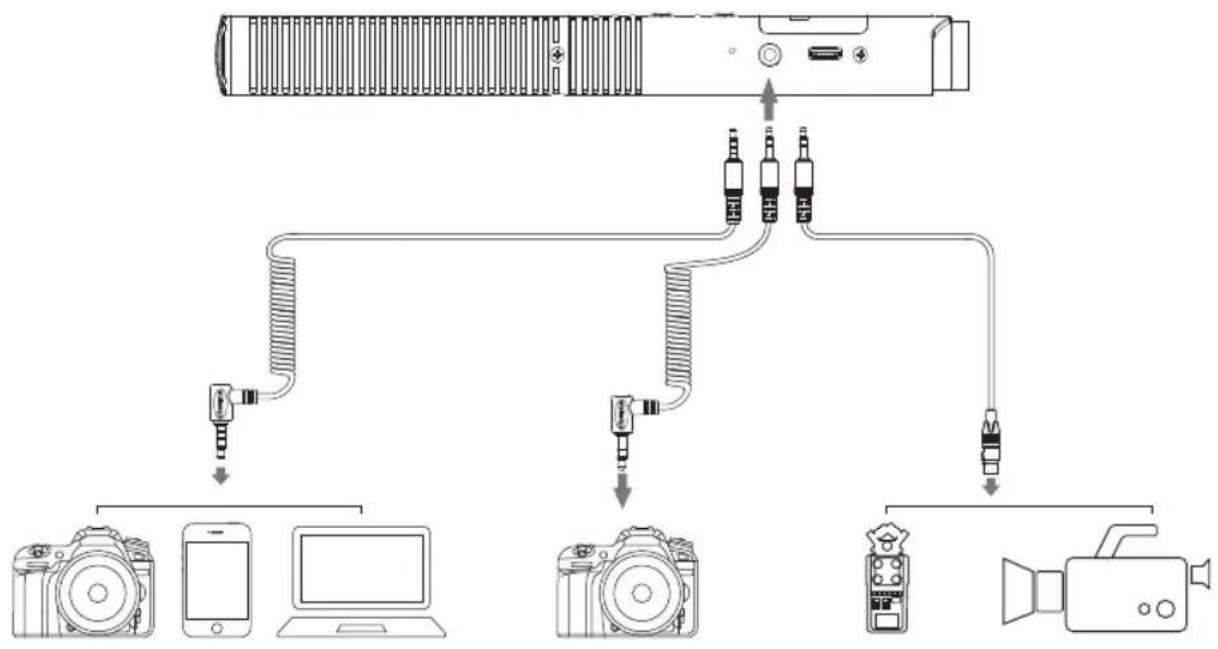

Sortie analogique 3,5 mm

Connectez le microphone canon à l'appareil photo, au smartphone ou à l'ordinateur via le câble audio de 3,5 mm, ou connectez-le au caméscope ou à l'enregistreur via le câble audio TRS-XLR de 3,5 mm (achetez un câble audio TRS-XLR avec une puce si nécessaire).

Français

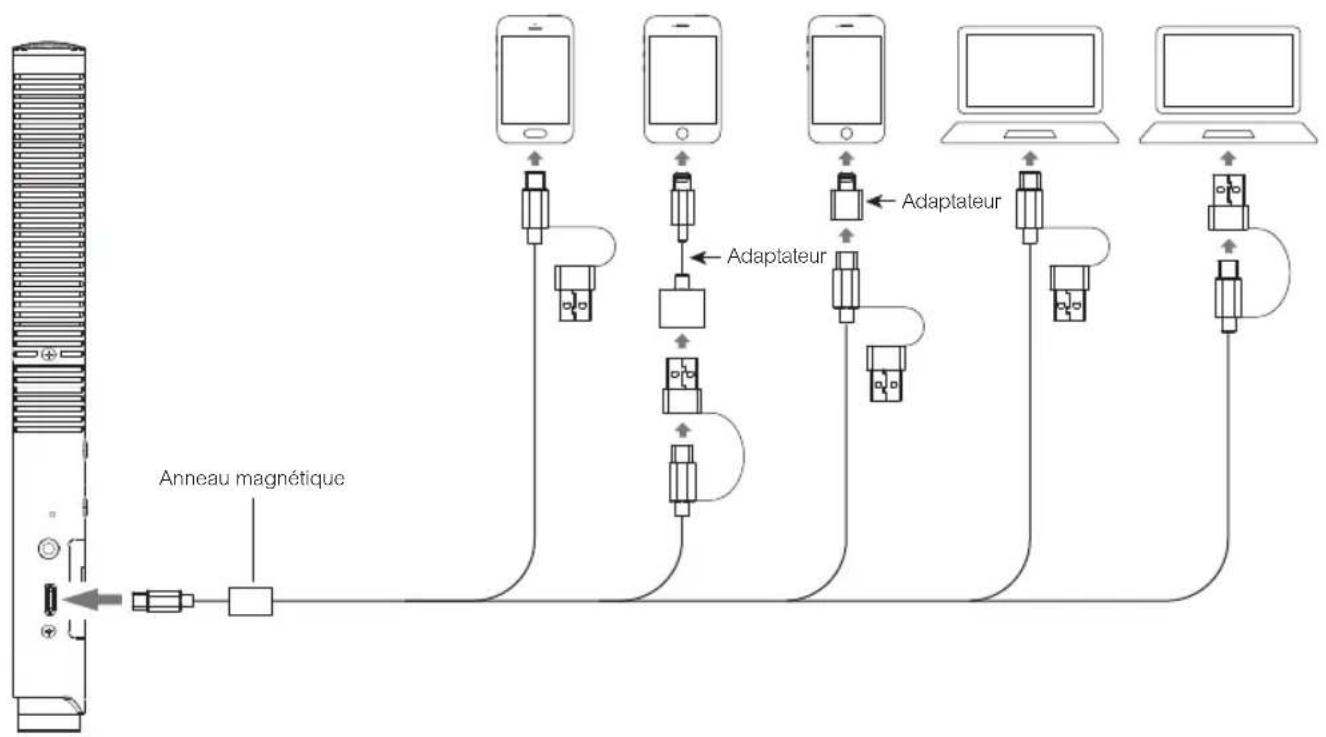

Sortie numérique USB

Connectez le microphone canon au smartphone ou à l'ordinateur via le câble de charge et de sortie 2 en 1 ainsi que le câble adaptateur audio OTG si nécessaire.

Français

Mode sans file

Connexion

Appairé (Le microphone canon et le récepteur sont appairés à l'usine par défaut.)

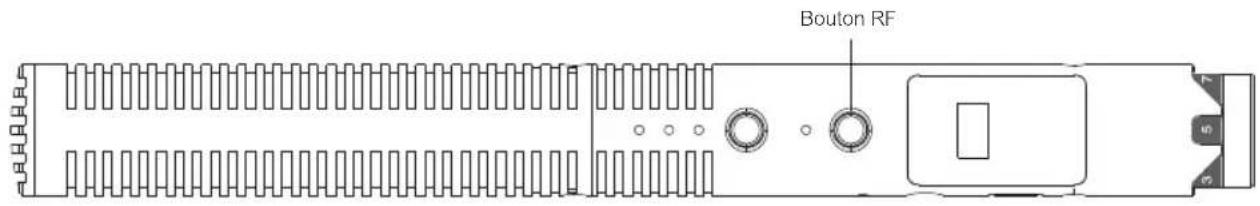

1. Appuyez longuement sur le bouton RF du microphone canon pour l'allumer et passer en mode sans fil ;
2. Allumez le récepteur en appuyant longuement sur le bouton d'alimentation, puis appuyez longuement sur les deux boutons d'appairage en synchronisation pour passer en mode appairage.

Non appairé (un nouvel appairage est nécessaire en cas d'échec de la connexion. Veuillez suivre la méthode ci-dessous.)

1. Maintenez le microphone canon et le récepteur à moins d'un mètre de distance.

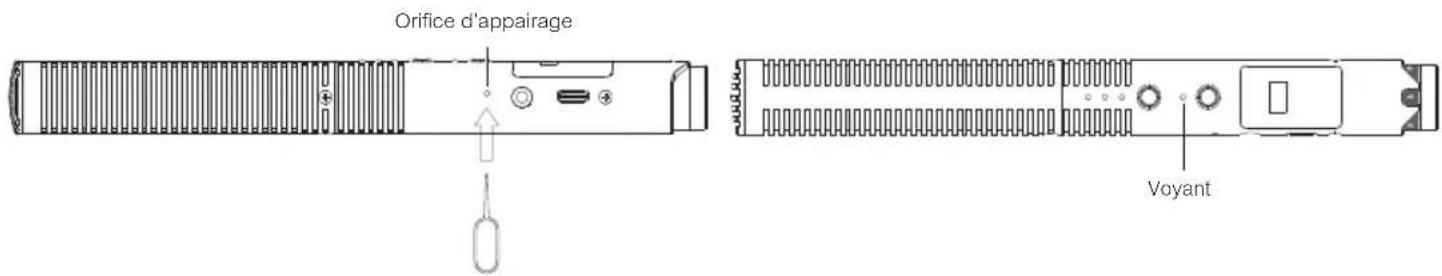

2. Appuyez brièvement sur l'orifice d'appairage du microphone canon à l'aide de l'épingle équipée, pour lui permettre de passer à l'état d'appairage sans fil. Avant d'appairer, le voyant lumineux clignote en bleu.
3. Lors de l'appairage, l'icône sans fil à l'écran se transforme en icône « appairée » ; lorsque l'appairage est réalisé, le voyant lumineux reste allumé en bleu.

Français

Utilisation

Microphone canon (Émetteur)

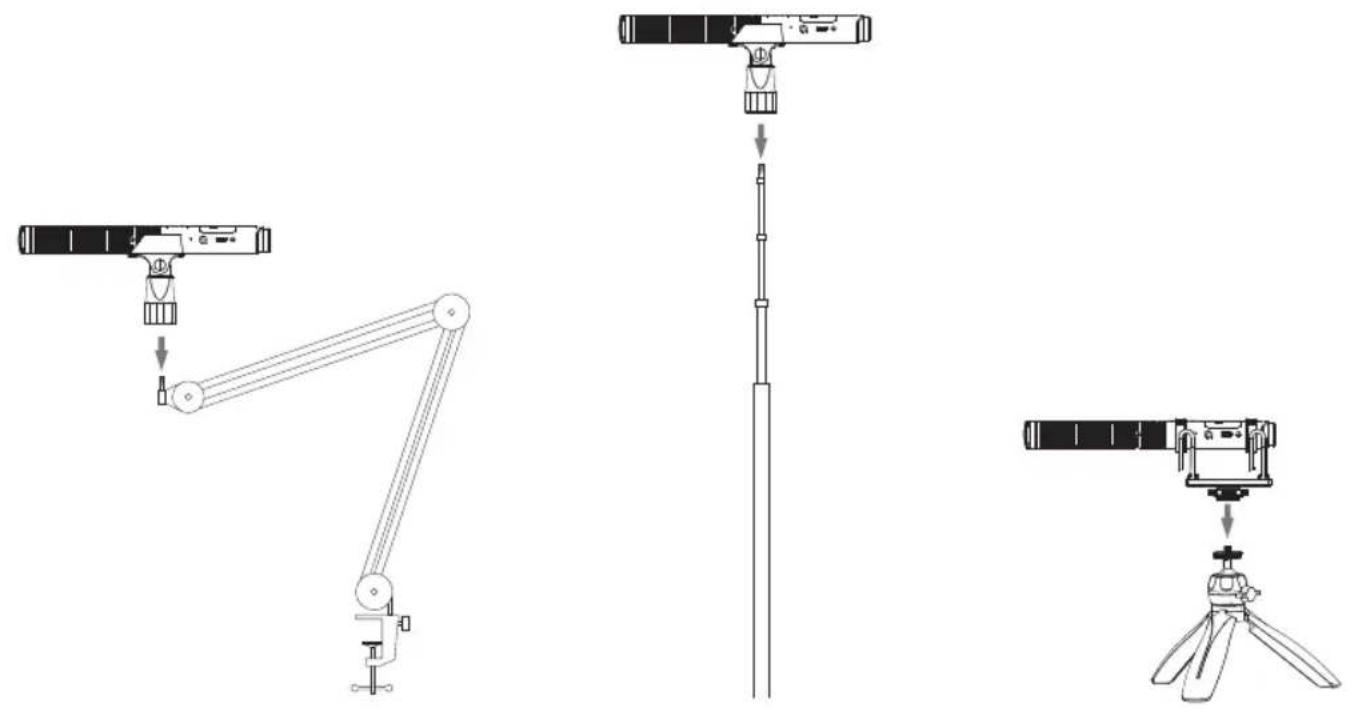

À utiliser avec les supports de bras, les perches et les trépieds

Français

Récepteur

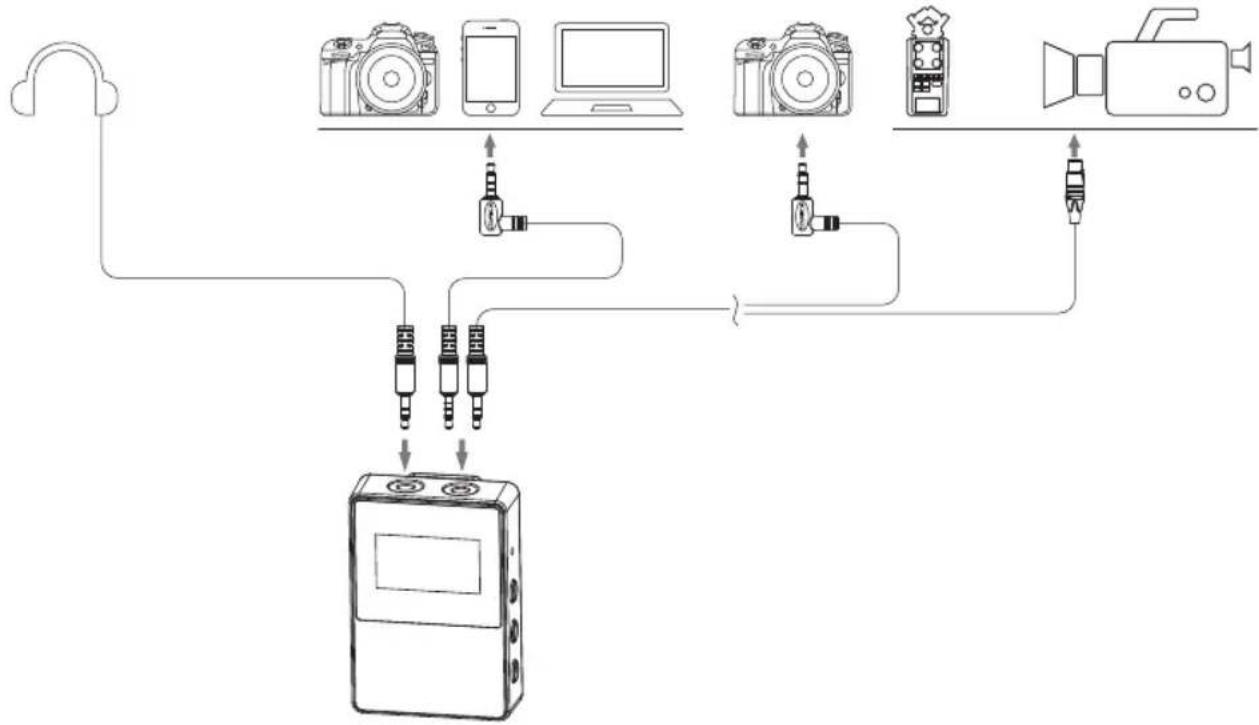

Sortie analogique 3,5 mm

Connectez le récepteur à l'appareil photo, au smartphone ou à l'ordinateur via le câble audio de 3,5 mm, ou connectez-le au caméscope ou à l'enregistreur via le câble audio TRS-XLR de 3,5 mm (achetez un câble audio TRS-XLR avec une puce si nécessaire) ; Surveillance en fonction des besoins individuels.

Français

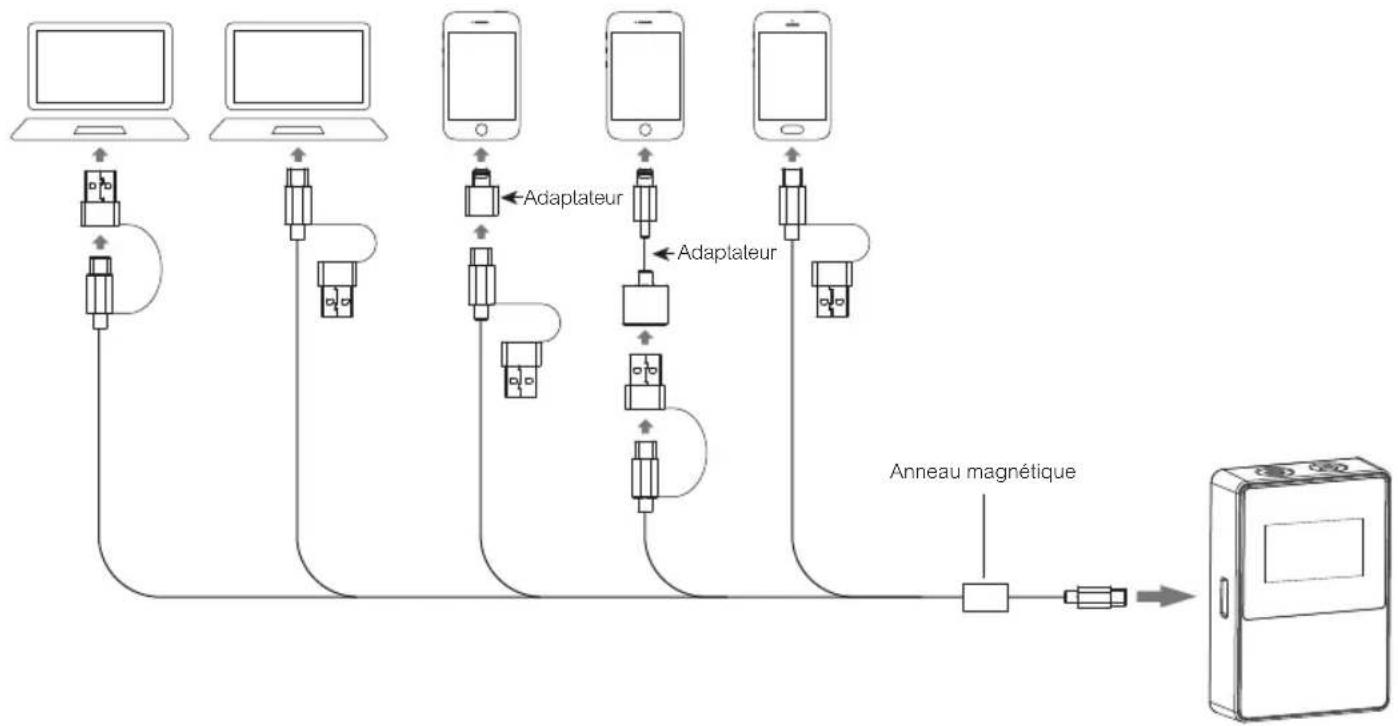

Sortie numérique USB

Connectez le Récepteur au smartphone ou à l'ordinateur via le câble de charge et de sortie 2 en 1 ainsi que le câble adaptateur audio OTG si nécessaire.

Français

Caractéristique

Type de connexion sans fil	2,4 GHz
Puissance de transmission	10dBm
Sensibilité de réception	96dBm
Antenne	Émetteur : Antenne en céramique Récepteur : Antenne PCB
Retard du son	<20 ms
Diagramme polaire	Super cardioïde
Réponse en fréquence	20 Hz~20 kHz
Fréquence de coupure basse	75 Hz, 150 Hz
Accentuation des hautes fréquences	10 kHz
Impédance de sortie	600 Ω
Sensibilité du microphone	-38 dB ~ -18 dB re 1 V/Pa(12 mv ~ 125 mv @ 94 dB SPL) ±2 dB @ 1 kHz
Rapport signal/bruit	75 dB SPL(pondéré A, selon la norme IEC651)
Bruit équivalent	19 dB SPL(pondéré A, selon la norme IEC651)
SPL (niveau de pression acoustique) maximum	130 dB SPL(@ 1% THD)
Plage dynamique	111 dB SPL(pondéré A, selon la norme IEC651)
Sortie Analogique	3,5 mm TRRS, TRS
Sortie numérique	USB-C 48 kHz 24 bit
Batterie	Émetteur :Li-polymère 3,7 V 350 mAh Récepteur :Li-polymère 3,7 V 330 mAh
Durée de vie de la batterie :	Mode filaire 38 heures Mode sans fil : 14 heures
Dimension	Émetteur : φ22 mm x L210 mm Récepteur : 39 x 22 x 55 mm
Poids net	TX : 93 g RX : 29 g
Température de fonctionnement	0 °C ~ 50 °C
Température de stockage	-20 °C ~ 60 °C
