CVM-VM30 - Microfono Comica - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Microfono a fucile senza fili a condensatore supercardioide 2.4G
Marca	Comica
Modello	CVM-VM30
Connessione senza fili	2,4 GHz
Diagramma polare	Supercardioide
Risposta in frequenza	20 Hz ~ 20 kHz
Sensibilità del microfono	-38 dB ~ -18 dB re 1 V/Pa (12 mV ~ 125 mV @ 94 dB SPL)
Rapporto segnale/rumore	75 dB SPL (ponderato A)
SPL massimo	130 dB SPL (@ 1% THD)
Gamma dinamica	111 dB SPL (ponderato A)
Uscita analogica	3,5 mm TRRS / TRS
Uscita digitale	USB-C 48 kHz 24 bit
Alimentazione	Batteria Li-polimero: trasmettitore 3,7 V 350 mAh, ricevitore 3,7 V 330 mAh
Autonomia	Modalità cablata: 38 h / Modalità wireless: 14 h
Dimensioni (trasmettitore)	φ22 mm x L210 mm
Dimensioni (ricevitore)	39 x 22 x 55 mm
Peso netto (trasmettitore)	93 g
Peso netto (ricevitore)	29 g
Temperatura di funzionamento	0 °C ~ 50 °C
Istruzioni di sicurezza	Non smontare, utilizzare cavi certificati, evitare urti e umidità
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, utilizzare un antivento all'esterno
Pezzi di ricambio e riparabilità	Pezzi di ricambio disponibili presso il produttore, riciclo in centro autorizzato
Accessori inclusi	Cavi audio 3,5 mm, cavo di carica e uscita 2 in 1, adattatore OTG, spina di accoppiamento

Domande frequenti - CVM-VM30 Comica

Come collegare il microfono in modalità cablata?

Utilizzare il cavo audio da 3,5 mm in dotazione per collegare l'uscita analogica del microfono a una fotocamera, smartphone o computer. Per una videocamera o registratore, utilizzare un cavo TRS-XLR (non incluso). Per l'uscita digitale USB-C, collegare il cavo di carica e uscita 2 in 1 con adattatore OTG se necessario.

Come accoppiare microfono e ricevitore in modalità wireless?

Il microfono e il ricevitore sono pre-accoppiati. Se necessario, tenerli entrambi a meno di un metro. Premere brevemente il foro di accoppiamento del microfono con la spina fornita. Il LED lampeggia in blu e poi diventa fisso una volta accoppiato.

Qual è l'autonomia della batteria?

In modalità cablata (senza trasmissione wireless), l'autonomia può raggiungere 38 ore. In modalità wireless, l'autonomia è di circa 14 ore. Il ricevitore e il trasmettitore hanno batterie Li-polimero rispettivamente da 330 mAh e 350 mAh.

Come utilizzare il microfono con uno smartphone?

Per uno smartphone, utilizzare la connessione cablata: collegare il cavo audio da 3,5 mm o il cavo USB-C con adattatore OTG. In modalità wireless, collegare il ricevitore allo smartphone tramite lo stesso cavo. Assicurarsi che lo smartphone supporti l'ingresso audio esterno.

Quali sono le impostazioni audio disponibili?

Il microfono offre una frequenza di taglio basso commutabile (75 Hz o 150 Hz) e un accentuazione delle alte frequenze a 10 kHz. Queste impostazioni consentono di ridurre i rumori di fondo o migliorare la chiarezza.

Come pulire il microfono?

Utilizzare un panno morbido e asciutto per pulire l'esterno. Evitare liquidi. Per l'uso all'aperto, posizionare l'antivento in dotazione per proteggere la capsula. Non smontare il dispositivo.

Posso usare questo microfono con una fotocamera reflex?

Sì, il microfono è compatibile con fotocamere dotate di ingresso microfono da 3,5 mm (TRS) o ingresso USB-C. Utilizzare l'uscita analogica o digitale in base ai connettori della fotocamera.

Come monitorare l'audio in tempo reale?

Il ricevitore dispone di un'uscita cuffie (3,5 mm) per il monitoraggio audio. Collegare un paio di cuffie al ricevitore per ascoltare il segnale in diretta. Questa funzione è utile per regolare i livelli.

Cosa fare se la connessione wireless è instabile?

Assicurarsi che entrambe le unità siano a meno di 1 metro durante l'accoppiamento. Evitare ostacoli metallici e fonti di interferenza (Wi-Fi, Bluetooth). Ridurre la distanza tra trasmettitore e ricevitore. Se necessario, riaccoppiare i dispositivi.

Il microfono è compatibile con Windows e Mac?

Sì, tramite l'uscita USB-C viene riconosciuto come periferica audio. Collegarlo direttamente a una porta USB-C o utilizzare l'adattatore OTG per porte USB-A. Non sono necessari driver.

MANUALE UTENTE CVM-VM30 Comica

Microfono shotgun wireless a condensatore supercardioide 2.4G

Istruzioni di sicurezza

1. Non smontare il dispositivo.
2. Utilizzare cavi originali o certificati.
3. Evitare cadute, urti o colpi al dispositivo.
4. Non utilizzare il dispositivo sotto alla pioggia o in ambienti umidi.

5. Tenere il dispositivo lontano da fonti di calore o da fonti di interferenza.

6. Quando si utilizza il dispositivo, si prega di tenere il viso rivolto verso l'alto.

7. Quando si utilizza all'aperto, si consiglia di applicare al microfono una protezione anti-vento.

Avviso

Questo prodotto è conforme ai requisiti di interferenza radio della Comunità Europea.

Questo prodotto è stato progettato e realizzato con materiali e componenti di alta qualità, che possono essere riciclati e riutilizzati.

Questo simbolo indica che il prodotto non deve essere smaltito come rifiuto domestico e dovrà essere consegnato presso un centro di raccolta appropriato per il riciclaggio. Una corretta prassi di smaltimento e riciclaggio contribuisce a proteggere le risorse naturali, la salute umana e l'ambiente. Per ulteriori informazioni sullo smaltimento e il riciclaggio di questo prodotto, invitiamo a contattare il comune, il servizio di smaltimento o il negozio presso il quale è stato acquistato il prodotto.

Italiano

Installazione e uso

Modalità cablata

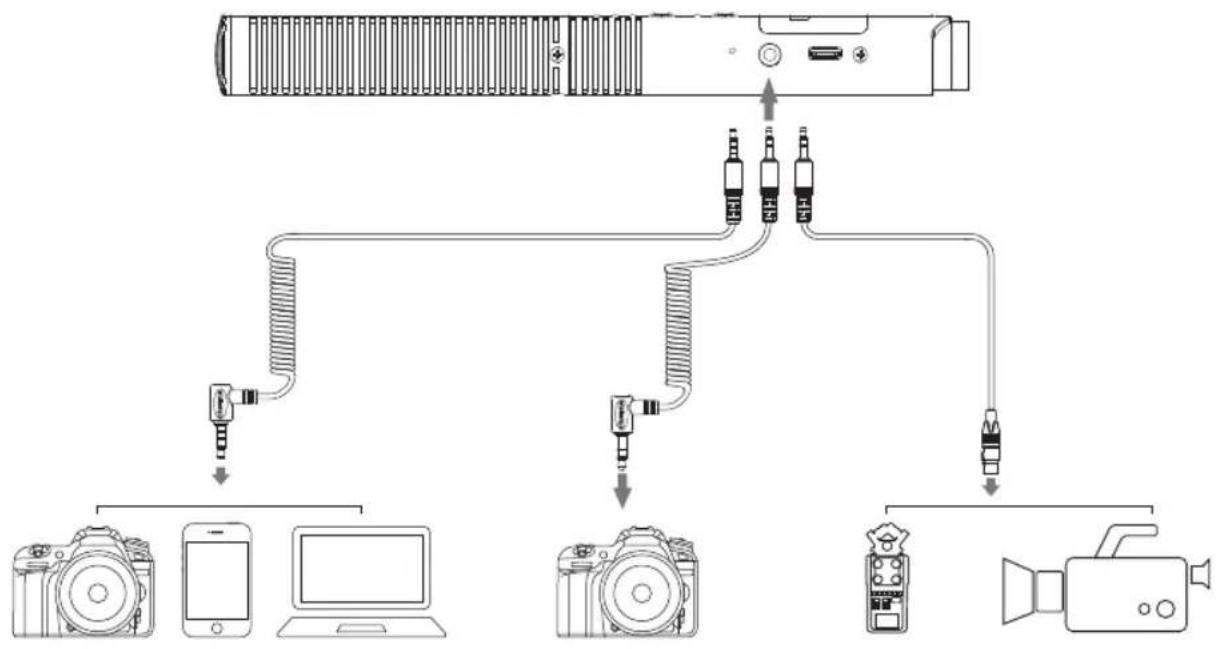

Uscita analogica da 3,5 mm

Collegare il microfono a mezzo fucile (shotgun) alla fotocamera/smartphone/computer tramite il cavo audio da 3,5 mm o collegarlo alla fotocamera/registratore tramite il cavo audio TRS-XLR da 3,5 mm (se necessario, acquistare un cavo audio TRS-XLR con chip).

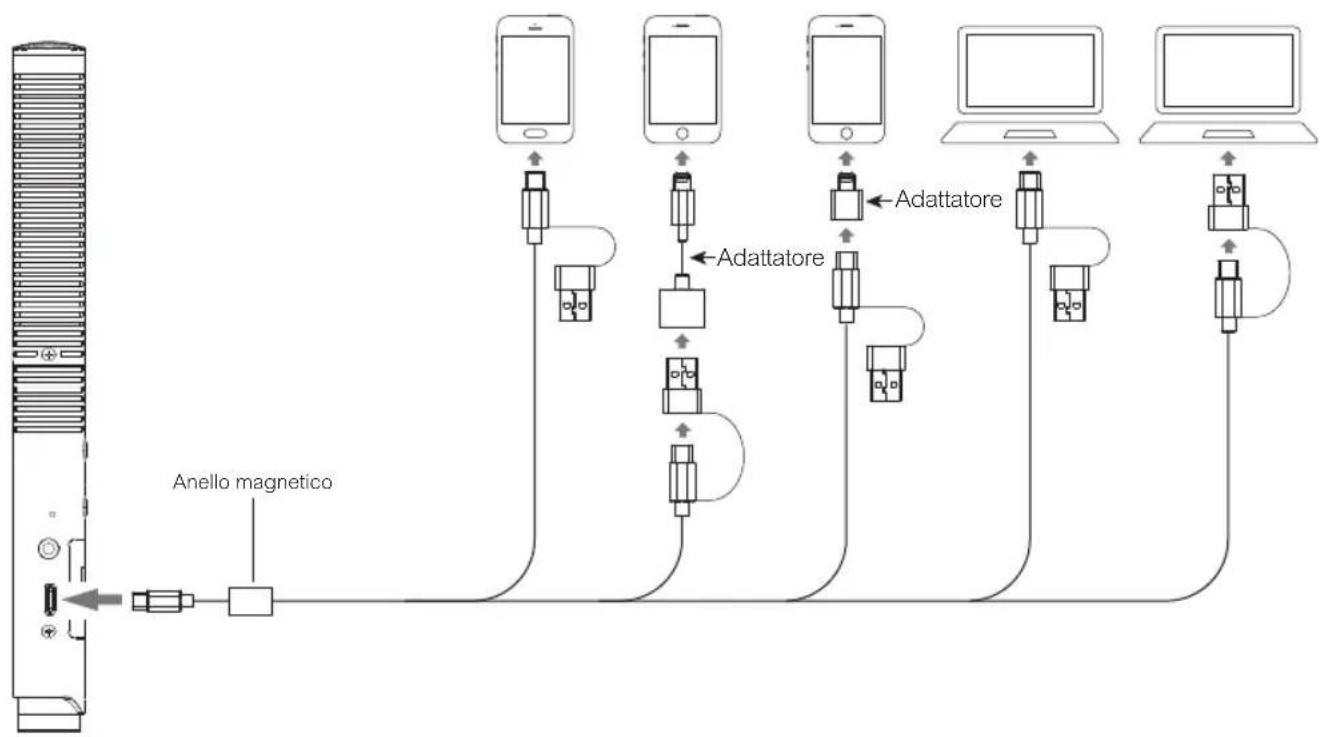

Collegare il microfono shotgun allo smartphone o al computer tramite il cavo di ricarica e uscita 2-in-1 e il relativo cavo adattatore audio OTG, se necessario.

Italiano

Modalità wireless

Connessione

Associato (il microfono shotgun e il ricevitore sono associati per impostazione predefinita di fabbrica).

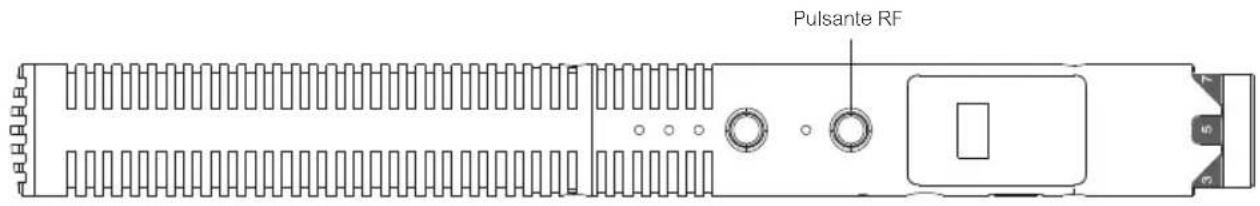

1. Premere a lungo il pulsante RF del microfono shotgun per accenderlo ed entrare in modalità wireless;
2. Accendere il ricevitore premendo a lungo il pulsante di alimentazione, quindi premere a lungo i due pulsanti di associazione contemporaneamente per entrare nello stato di associazione.

Non associato (quando la connessione si interrompe sarà necessario procedere a una nuova associazione). Attenersi al metodo indicato di seguito)

1. Tenere il microfono shotgun e il ricevitore a una distanza di 1 metro massimo l'uno dall'altro.

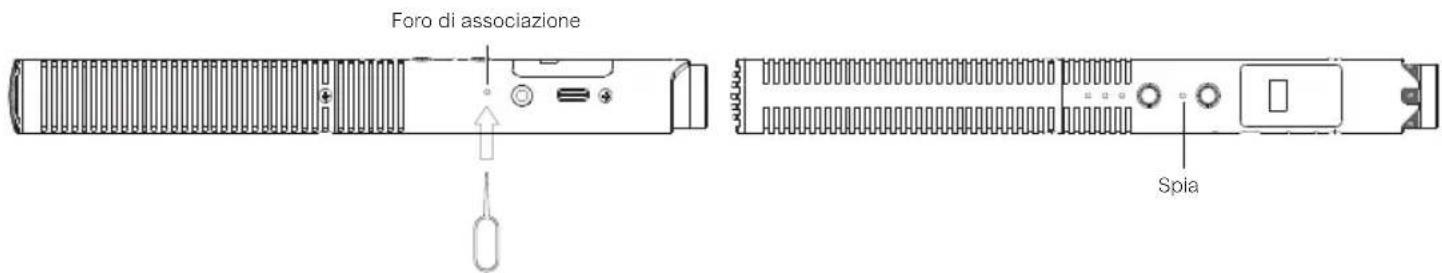

2. Premere brevemente il foro di associazione del microfono shotgun con il perno fornito in dotazione. In questo modo il microfono entrerà nello stato di associazione wireless. Prima dell'associazione, la spia luminosa lampeggia di colore blu.
3. Mentre è in corso l'associazione, l'icona wireless sullo schermo diventa un'icona di associazione; ad associazione avvenuta, la spia luminosa rimane accesa di colore blu.

Italiano

Uso

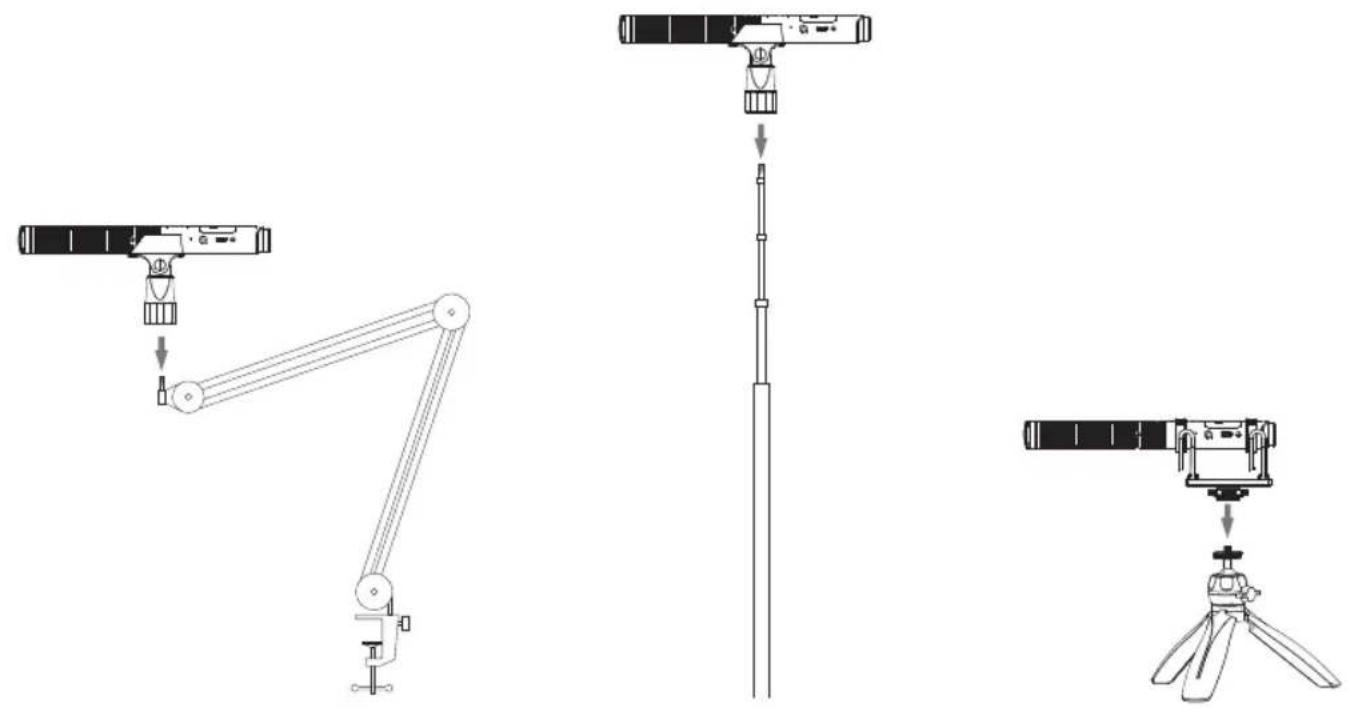

Microfono shotgun (trasmettitore)

Utilizzabile con stativi a braccio, aste per braccio e treppiedi

Italiano

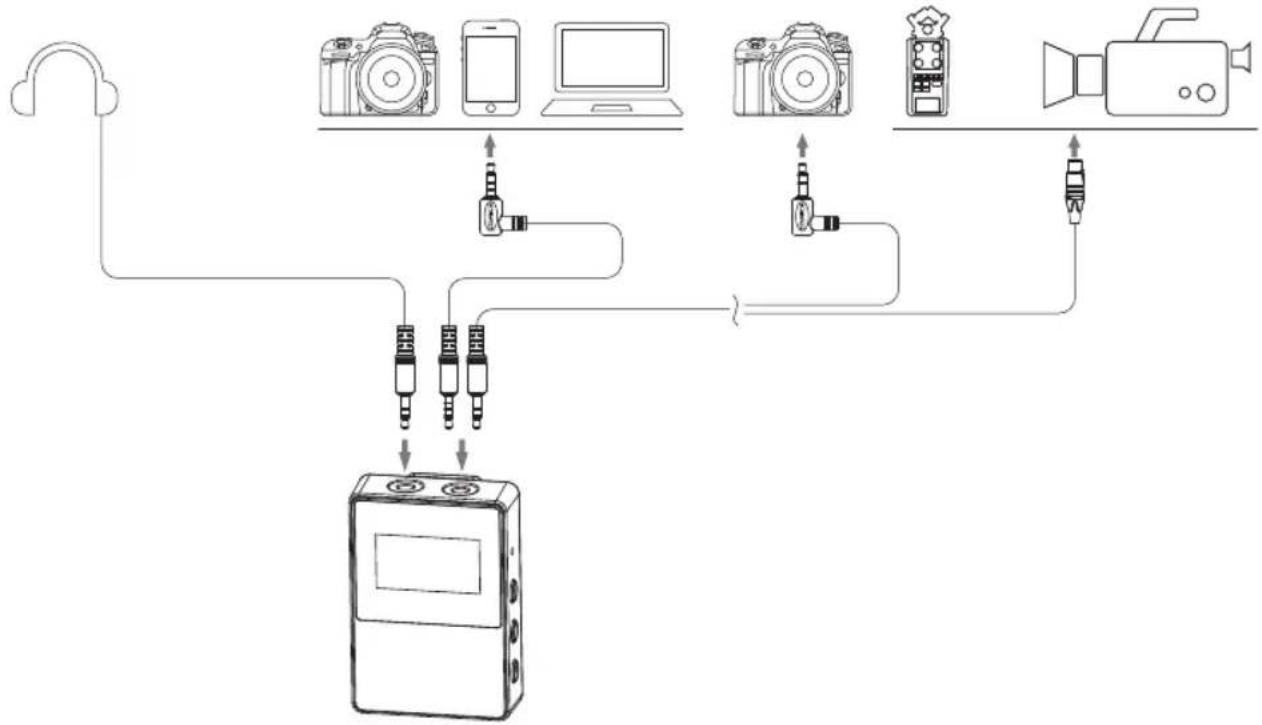

Ricevitore

Uscita analogica da 3,5 mm

Collegare il ricevitore alla fotocamera/smartphone/computer tramite il cavo audio da 3,5 mm, oppure collegarlo alla videocamera/ registratore tramite il cavo audio TRS-XLR da 3,5 mm (se necessario, acquistare un cavo audio TRS-XLR con chip); Monitorare a seconda delle proprie necessità.

Italiano

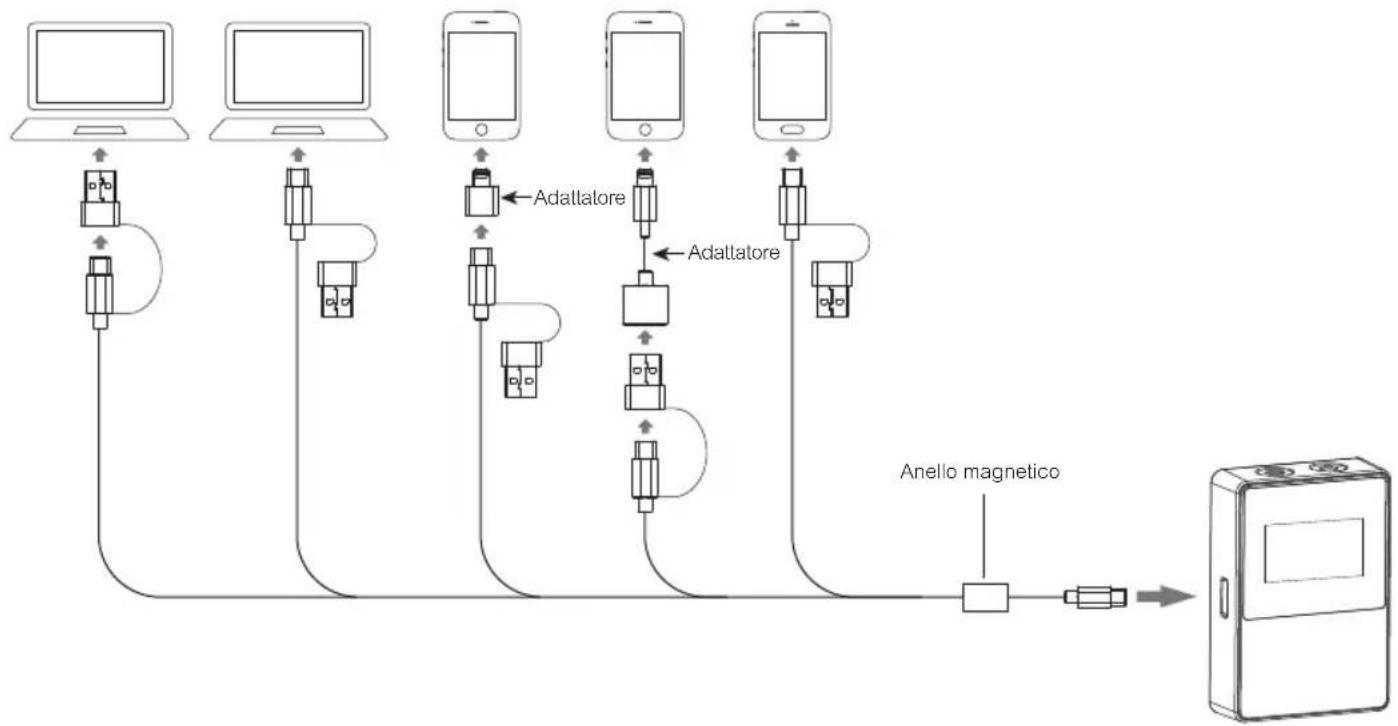

Uscita digitale USB

Collegare il ricevitore allo smartphone/computer tramite il cavo di ricarica e uscita 2-in-1 e il relativo cavo adattatore audio OTG, se necessario.

Italiano

Specifiche tecniche

Tipo wireless	2.4GHz
Potenza di trasmissione	10dBm
Sensibilità di ricezione	-96dBm
Antenna	Trasmettitore: Antenna in ceramica Ricevitore: Antenna PCB
Ritardo del suono	<20ms
Schema polare	Super Cardioide
Risposta in frequenza	20Hz~20kHz
Frequenza dei tagli bassi	75 Hz,150 Hz
Potenziamento delle alte frequenze	10kHz
Impedenza di uscita	600Ω
Sensibilità del microfono	-38dB ~ -18dB re 1V/Pa (12mv ~ 125mv @ 94dB SPL) ±2dB @ 1kHz
Rapporto segnale/rumore	75dB SPL (ponderato A, in conformità con IEC651)
Rumore equivalente	19dB SPL (ponderato A, in conformità con IEC651)
SPL (livello di pressione sonora) massimo	130dB SPL (@ 1% THD)
Gamma dinamica	111dB SPL (ponderato A, in conformità con IEC651)
Uscita analogica	3.tRRS, TRS da 5 mm
Uscita digitale	USB-C 48kHz 24bit
Batteria	Trasmettitore: polimeri di litio 3,7V 350mAh Ricevitore: polimeri di litio 3,7V 330mAh
Durata della batteria	Modalità cablata: 38 ore Modalità wireless: 14 ore
Dimensioni	Trasmettitore: Φ 22 mm x L 210 mm Ricevitore: 39 x 22 x 55 mm
Peso netto	Trasmettitore: 93 g Ricevitore: 29 g
Temperatura di funzionamento	0 °C ~ 50 °C
Temperatura di conservazione	-20 °C ~ 60 °C
