DED7962 - Perceuse DEDRA - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil DED7962 DEDRA au format PDF.
| Caractéristiques techniques | Perceuse DEDRA DED7962, puissance 800W, vitesse à vide 0-2800 tr/min, mandrin 13 mm |
|---|---|
| Utilisation | Idéale pour percer le bois, le métal et le plastique, convient pour les travaux domestiques et professionnels |
| Maintenance et réparation | Vérifier régulièrement le mandrin et le câble d'alimentation, lubrifier les pièces mobiles si nécessaire |
| Sécurité | Utiliser des lunettes de protection, éviter de porter des vêtements amples, débrancher l'appareil lors du changement d'accessoires |
| Informations générales | Poids 2,5 kg, dimensions 30 x 10 x 25 cm, garantie 2 ans |
FOIRE AUX QUESTIONS - DED7962 DEDRA
Questions des utilisateurs sur DED7962 DEDRA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Perceuse au format PDF gratuitement ! Retrouvez votre notice DED7962 - DEDRA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DED7962 de la marque DEDRA.

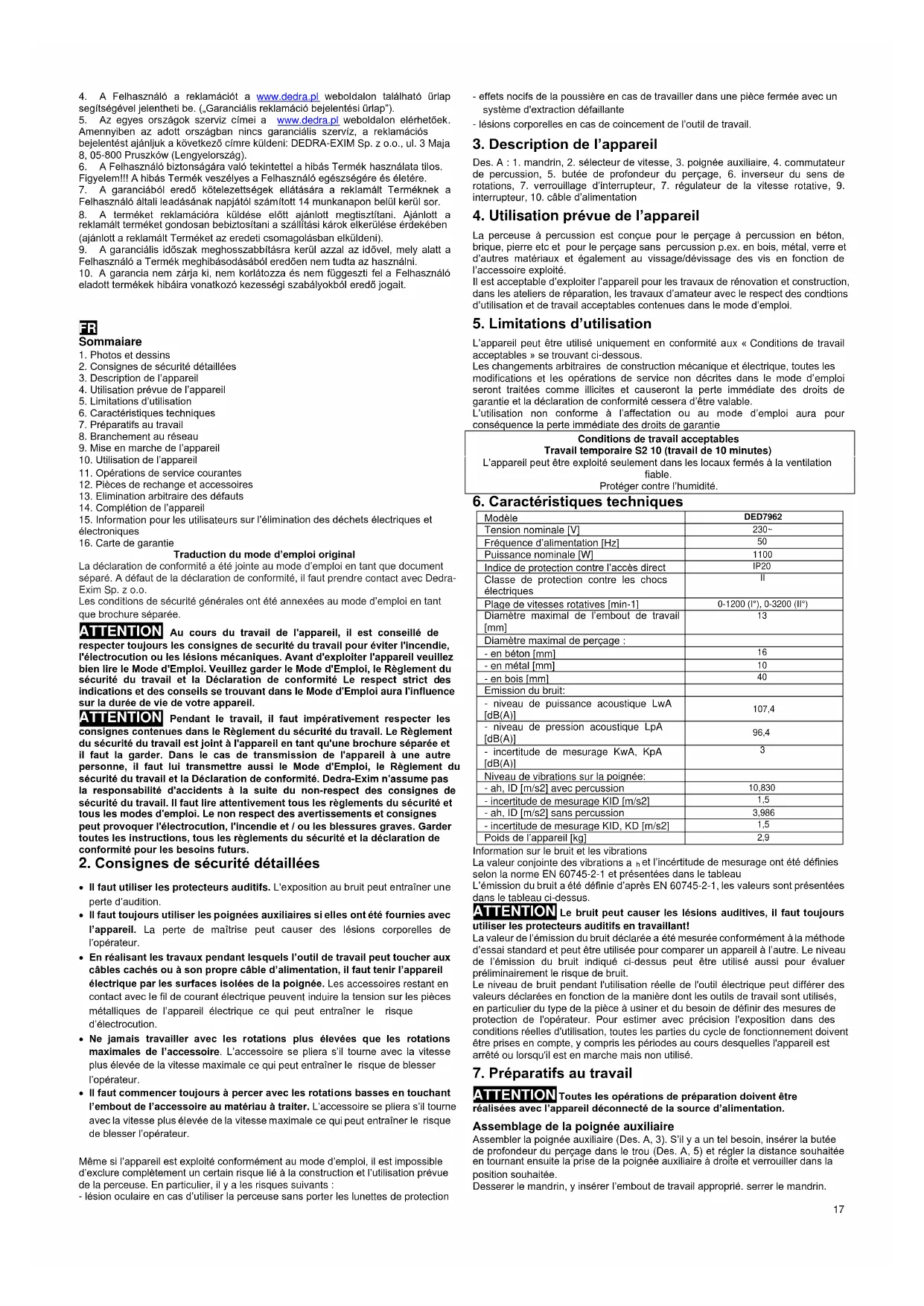

MODE D'EMPLOI DED7962 DEDRA
Preceuse à percussion Mode d'emploi avec Bulletin de Garantie
Tous les droits réservés. L'élaboration présente est protégée par le droit d'auteur. Toute représentation ou reproduction du Mode d'emploi partielle ou intégrale sans consentement de Dedra Exim est interdite. Dedra Exim se réserve le droit d'introduire des modifications techniques de construction ou de complément sans avertissement. Ces modifications ne peuvent pas donner lieu à une réclamation. Notice d’utilisation accessible sur le site www.dedra.pl
1. Photos et dessins
2. Consignes de sécurité détaillées
3. Description de l’appareil
4. Utilisation prévue de l’appareil
5. Limitations d’utilisation
6. Caractéristiques techniques
7. Préparatifs au travail
8. Branchement au réseau
9. Mise en marche de l’appareil
10. Utilisation de l’appareil
11. Opérations de service courantes
12. Pièces de rechange et accessoires
13. Elimination arbitraire des défauts
14. Complétion de l’appareil
15. Information pour les utilisateurs sur l’élimination des déchets électriques et
16. Carte de garantie
Traduction du mode d’emploi original La déclaration de conformité a été jointe au mode d’emploi en tant que document séparé. A défaut de la déclaration de conformité, il faut prendre contact avec Dedra- Exim Sp. z o.o. Les conditions de sécurité générales ont été annexées au mode d’emploi en tant que brochure séparée. ATTENTION Au cours du travail de l'appareil, il est conseillé de respecter toujours les consignes de securité du travail pour éviter l'incendie, l'électrocution ou les lésions mécaniques. Avant d'exploiter l'appareil veuillez bien lire le Mode d'Emploi. Veuillez garder le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité Le respect strict des indications et des conseils se trouvant dans le Mode d'Emploi aura l'influence sur la durée de vie de votre appareil. ATTENTION Pendant le travail, il faut impérativement respecter les consignes contenues dans le Règlement du sécurité du travail. Le Règlement du sécurité du travail est joint à l'appareil en tant qu'une brochure séparée et il faut la garder. Dans le cas de transmission de l'appareil à une autre personne, il faut lui transmettre aussi le Mode d'Emploi, le Règlement du sécurité du travail et la Déclaration de conformité. Dedra-Exim n'assume pas la responsabilité d'accidents à la suite du non-respect des consignes de sécurité du travail. Il faut lire attentivement tous les règlements du sécurité et tous les modes d'emploi. Le non respect des avertissements et consignes peut provoquer l'électrocution, l'incendie et / ou les blessures graves. Garder toutes les instructions, tous les règlements du sécurité et la déclaration de conformité pour les besoins futurs.
2. Consignes de sécurité détaillées
Il faut utiliser les protecteurs auditifs. L'exposition au bruit peut entraîner une perte d’audition. Il faut toujours utiliser les poignées auxiliaires si elles ont été fournies avec l’appareil. La perte de maîtrise peut causer des lésions corporelles de l’opérateur. En réalisant les travaux pendant lesquels l’outil de travail peut toucher aux câbles cachés ou à son propre câble d’alimentation, il faut tenir l’appareil électrique par les surfaces isolées de la poignée. Les accessoires restant en contact avec le fil de courant électrique peuvent induire la tension sur les pièces métalliques de l’appareil électrique ce qui peut entraîner le risque d’électrocution. Ne jamais travailler avec les rotations plus élevées que les rotations maximales de l’accessoire. L’accessoire se pliera s’il tourne avec la vitesse plus élevée de la vitesse maximale ce qui peut entraîner le risque de blesser l’opérateur. Il faut commencer toujours à percer avec les rotations basses en touchant l’embout de l’accessoire au matériau à traiter. L’accessoire se pliera s’il tourne avec la vitesse plus élevée de la vitesse maximale ce qui peut entraîner le risque de blesser l’opérateur. Même si l’appareil est exploité conformément au mode d’emploi, il est impossible d’exclure complètement un certain risque lié à la construction et l’utilisation prévue de la perceuse. En particulier, il y a les risques suivants : - lésion oculaire en cas d’utiliser la perceuse sans porter les lunettes de protection - effets nocifs de la poussière en cas de travailler dans une pièce fermée avec un système d'extraction défaillante - lésions corporelles en cas de coincement de l’outil de travail.
3. Description de l’appareil
Des. A : 1. mandrin, 2. sélecteur de vitesse, 3. poignée auxiliaire, 4. commutateur de percussion, 5. butée de profondeur du perçage, 6. inverseur du sens de rotations, 7. verrouillage d’interrupteur, 7. régulateur de la vitesse rotative, 9. interrupteur, 10. câble d’alimentation
4. Utilisation prévue de l’appareil
La perceuse à percussion est conçue pour le perçage à percussion en béton, brique, pierre etc et pour le perçage sans percussion p.ex. en bois, métal, verre et d’autres matériaux et également au vissage/dévissage des vis en fonction de l’accessoire exploité. Il est acceptable d’exploiter l’appareil pour les travaux de rénovation et construction, dans les ateliers de réparation, les travaux d’amateur avec le respect des condtions d’utilisation et de travail acceptables contenues dans le mode d’emploi.
5. Limitations d’utilisation
L’appareil peut être utilisé uniquement en conformité aux « Conditions de travail acceptables » se trouvant ci-dessous. Les changements arbitraires de construction mécanique et électrique, toutes les modifications et les opérations de service non décrites dans le mode d’emploi seront traitées comme illicites et causeront la perte immédiate des droits de garantie et la déclaration de conformité cessera d’être valable. L’utilisation non conforme à l’affectation ou au mode d’emploi aura pour conséquence la perte immédiate des droits de garantie Conditions de travail acceptables Travail temporaire S2 10 (travail de 10 minutes) L’appareil peut être exploité seulement dans les locaux fermés à la ventilation fiable. Protéger contre l’humidité.
6. Caractéristiques techniques
Modèle DED7962 Tension nominale [V] 230~ Fréquence d’alimentation [Hz]
Indice de protection contre l’accès direct IP20 Classe de protection contre les chocs électriques
Plage de vitesses rotatives [min-1] 0-1200 (I°), 0-3200 (II°) Diamètre maximal de l’embout de travail [mm]
Diamètre maximal de perçage :
- niveau de puissance acoustique LwA [dB(A)] 107,4 - niveau de pression acoustique LpA [dB(A)] 96,4 - incertitude de mesurage KwA, KpA [dB(A)]
Niveau de vibrations sur la poignée:
- ah, ID [m/s2] avec percussion 10,830 - incertitude de mesurage KID [m/s2] 1,5 - ah, ID [m/s2] sans percussion 3,986 - incertitude de mesurage KID, KD [m/s2] 1,5 Poids de l’appareil [kg] 2,9 Information sur le bruit et les vibrations La valeur conjointe des vibrations a
et l’incértitude de mesurage ont été définies selon la norme EN 60745-2-1 et présentées dans le tableau L’émission du bruit a été définie d’après EN 60745-2-1, les valeurs sont présentées dans le tableau ci-dessus. ATTENTION Le bruit peut causer les lésions auditives, il faut toujours utiliser les protecteurs auditifs en travaillant! La valeur de l’émission du bruit déclarée a été mesurée conformément à la méthode d’essai standard et peut être utilisée pour comparer un appareil à l’autre. Le niveau de l’émission du bruit indiqué ci-dessus peut être utilisé aussi pour évaluer préliminairement le risque de bruit. Le niveau de bruit pendant l'utilisation réelle de l'outil électrique peut différer des valeurs déclarées en fonction de la manière dont les outils de travail sont utilisés, en particulier du type de la pièce à usiner et du besoin de définir des mesures de protection de l'opérateur. Pour estimer avec précision l'exposition dans des conditions réelles d'utilisation, toutes les parties du cycle de fonctionnement doivent être prises en compte, y compris les périodes au cours desquelles l'appareil est arrêté ou lorsqu'il est en marche mais non utilisé.
7. Préparatifs au travail
ATTENTION Toutes les opérations de préparation doivent être réalisées avec l’appareil déconnecté de la source d’alimentation. Assemblage de la poignée auxiliaire Assembler la poignée auxiliaire (Des. A, 3). S’il y a un tel besoin, insérer la butée de profondeur du perçage dans le trou (Des. A, 5) et régler la distance souhaitée en tournant ensuite la prise de la poignée auxiliaire à droite et verrouiller dans la position souhaitée. Desserer le mandrin, y insérer l’embout de travail approprié. serrer le mandrin.18 Réglage de rotations et de fonctions A l’aide de l’inverseur du sens de rotations (Des. A, 6), régler les rotations droites (Des. B, 1) ou gauches (Des. B, 2) et à l’aide du commutateur de frappe (Des. A, 4), sélectionner le mode de perçage sans percussion (Des. C, 1) ou avec percussion (Des. C, 2). En cas de perçage en bois, métal, plastique, vissage ou dévissage des vis etc., choisir le mode sans percussion. Le mode avec percussion sert à percer en béton, brique etc. Le régulateur de la vitesse rotative (Des. A, 8) permet de réduire la profondeur d’enfoncement de l’interrupteur (Des. A,9) ce qui limite la vitesse rotative du moteur. Le régulateur tourné au maximum à droite permet d’enfoncer complètement l’interrupteur ce qui correspond à la vitesse rotative totale du moteur. Le tournement du régulateur à gauche a pour conséquence la profondeur d’enfoncement de l’interrupteur plus petite donc la réduction de la vitesse rotative. Réglage de vitesse Le sélecteur de vitesse (Des. A, 2) règle la vitesse souhaitée: I ° a une plage de vitesses inférieure (0-1200 min-1) et est utilisé pour forer des diamètres plus grands, visser et dévisser les vis et aussi pour percer en béton ; II ° a une plage de vitesses plus élevée (0-3200 min-1) et est utilisé pour percer des trous de diamètres inférieurs. Si le sélecteur de vitesse ne prend pas la position cible indiquée sur le carter de transmission, il faut tourner doucement le mandrin de perceuse à la main et essayer à nouveau.
8. Branchement au réseau
Avant de brancher l'appareil à la source d'alimentation, il faut s'assurer si la tension d'alimentation convient à la valeur indiquée sur la plaque signalétique. L'installation d'alimentation de l'appareil devrait être réalisée conformément aux exigences principales concernant l'installation électrique et satisafaire aux exigences du sécurité de l'usage. Les paramètres de la section minimale du conduit d'alimentation et ceux de la valeur minimale du fusible en fonction de la puissance de l'appreil sont présentés dans le tableau ci-dessous. L'installation devrait être réalisée par un électricien qualifié. Si on utilise des rallonges, il faut faire attention à ce que la section du fil de câble ne soit plus petite de la section demandée (voir le tableau). Le conduit électrique doit être posé de manière à ne pas l'exposer au danger de coupement. Ne pas utiliser de rallonges détériorées. Vérifier systématiquement l'état technique du conduit d'alimentation. Ne pas tirer le conduit d'alimentation. Puissance de l'appareil [W] Section minimale du conduit [mm2] Valeur minimale du fusible type C [A] 700÷1400
9. Mise en marche de l’appareil
ATTENTION Avant de démarrer l’appareil, il faut impérativement réaliser les opérations décrites dans le chapitre « Préparatifs au travail ». En saisissant la perceuse à deux mains, l’une sur la poignée principale avec l’index sur l’interrupteur (Des. A, 9) et l’autre sur la poignée auxiliaire (Des. A, 3), enfoncer l’interrupteur. La perceuse va commencer à fonctionner.
10. Utilisation de l’appareil
ATTENTION Il ne faut jamais démarrer ni arrêter l’appareil quand l’embout de travail est enfoncé dans le matériau! Si le matériau à traiter n’est pas fixé à la surface, il convient de l’immobiliser dans une position stable – p.ex. dans l’étau, à l’aide de pinces de menuisier. Il ne faut pas maintenir le matériau à traiter par le pied ou la main ou une autre partie de coprs. Pour arrêter la perceuse, il faut retirer l’embout de travail du matériau traité et lâcher l’interrupteur. L’interrupteur enfoncé, il est possible de verrouiller sa position en mode de travail en continu à l’aide du verrouillage d’interrupteur (Des. A, 7). Le lâchement de l’interrupteur ne causera pas donc l’arrêt du fonctionnement de la perceuse. Pour libérer le verrouillage, il faut appuyer de nouveau l’interrputeur avec l’index et après sont retrait, la perceuse redémarrera. Le travail fini, attendre à ce que la perceuse s’arrête elle-même, ensuite retirer la fiche de la prise d’alimentation pour prévenir un démarrage aléatoire par des tiers ou pendant le transport.
11. Opérations de service courantes
ATTENTION Toutes les opérations de préparation doivent être réalisées avec l’appareil déconnecté de la source d’alimentation. Avant chaque démarrage, il faut inspecter l’état du câble d’alimentation à l’égard des endommagements mécaniques, vérifier si les trous de ventilation ne sont pas cachés, contaminés ou si un corps étranger n’y est pas immobilisé – si nécessaire, l’éliminer; nettoyer avec de l’air comprimé, essuyer avec un chiffon en coton. Pour le nettoyage, il ne faut pas utiliser de détergents, solvants agressifs etc. Il faut absolument empêcher la pénétration de l’eau à l’appareil. Stockage et transport Si l’appareil n’est pas utilisé, il faut le stocker déconnecté de la source d’alimentation, en dehors de la portée des enfants, dans un lieu sec et bien aéré. L’appareil et les autres éléments énumérés dans la complétion doivent être transportés dans l’emballage d’origine, si possible, de manière à ne pas les exposer à l’impact des conditions d’environnement nuisibles, telles que : humidité, précipitations atmosphériques, température élevée ( au-dessus de 50°C), pression pouvant causer des endommagements mécaniques et autres et susceptibles d’avoir une mauvaise influence sur l’emballage et son contenu.
12. Pièces de rechange et accessoires
Afin d’acheter les pièces de rechange et les accessoires, il faut prendre contact avec le service Dedra-Exim. Les données de contact se trouvent à la première page du mode d’emploi. En faisant la commande des pièces, veuillez indiquer le numéro de lot placé sur la plaque signalétique et le numéro de pièce du dessin de montage. Durant la période de garantie, les réparations sont faites selon les principes présentés dans la carte de garantie. Veuillez transmettre le produit au dépannage dans le lieu d’achat (le vendeur est obligé à recevoir le produit reclamé) ou l’envoyer au Service central Dedra-Exim. Veuillez bien joindre la carte de garantie remplie. La période de garantie expirée, le service central fait les réparations. Il faut envoyer le produit endommagé au service (les frais d’envoi chargent l’utilisateur).
13. Elimination arbitraire des défauts
ATTENTION Avant d’éliminer les défauts soi-même, il faut déconnecter l’appareil de l’alimentation. Problème Cause Solution L’appareil ne fonctionne pas Il n’y a pas de tension dans la prise d’alimentation. Vérifier la tension dans la prise. Vérifier si le fusible n’a pas actionné. Le câble d’alimentation est endommagé. Transmettre l’appareil dans le service pour faire remplacer le câble d’alimentation. Le câble d’alimentation est mal raccordé. Enfoncer la fiche plus profondément dans la prise d’alimentation. L’interrupteur est endommagé. Transmettre l’appareil dans le service pour le dépanner. Les balais usés. Transmettre l’appareil dans le service pour faire remplacer les balais. Le moteur n’a pas de puissance, il démarre péniblement Les balais usés. Transmettre l’appareil dans le service pour faire remplacer les balais Le moteur surchauffe Les trous de ventilation bouchés Purger avec de l’air comprimé. L’efficacité de travail réduite L’embout de travail usé Remplacer l’embout de travail par un nouveau.
14. Complétion de l’appareil
1. perceuse à percussion - 1 pcs., 2. poignée auxiliaire - 1 pcs., 3. balais – 1 pcs.
4. clé à mandrin – 1 pcs..
15. Informations pour l'utilisateur sur les
déchets d'équipement électriques et électroniques (concerne les ménages) Le symbole présenté placé sur les produits ou sur les documents joints informe qu'il est défendu de jeter les appareils électriques ou électroniques défectueux avec d'autres déchets de ménage. Dans le cas de nécessité de recyclage, de réutilisation ou de retraitement des sous-ensembles, il faut transmettre l'appareil à un point de collecte spécialisé où il sera reçu gratuitement. Les autorités locales présentent les informations sur la localisation de ces points par exemple sur leurs pages d'internet. Le recyclage réglementaire permet de garder les ressources précisieuses et d'éviter l'influence néfaste sur la santé et le milieu qui peut être mencé par les attitudes incorrectes envers les déchets. Le recyclage incorrect est passible de peines prévues dans les réglementations locales. Les utilisateurs dans les pays de l'Union Européenne Dans le cas de nécessité de se débarasser des appareils électriques ou électroniques, il faut prendre contact avec le point de vente le plus proche ou le livreur qui vous en renseigneront. Le rejet des déchets dans les pays hors l'Union Européenne Le symbole concerne seulement les pays de l'Union Européenne. Dans le cas de nécessité de se débarasser du produit présent, il faut prendre contact avec les autorités locales ou le vendeur pour se renseigner sur la procédure à suivre.
Carte de garantie No de catalogue: Numéro du lot: ..................................................... (dit ensuite Produit) Date de l’achat du Produit: …………………………………. Cachet du vendeur: ………………….. Date et signature du vendeur: ................................................ Déclaration de l’Utilisateur: Je confirme que j’ai été informé sur les conditions de garantie et les conséquences du non respect des instructions comprises dans le Mode d’emploi et la Carte de garantie. Les conditions de la présente garantie me sont connues ce que j’approuve par ma signature manuscrite :
Date et lieu signature de l’Utilisateur
I. Responsabilité pour le Produit19
1. Le Garant - DEDRA EXIM sp. z o.o. avec son siège social à Pruszków, adresse:
ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Tribunal de District pour la ville capitale de Varsovie à Varsovie, XIV
2. Conformément aux conditions définies dans la présent Carte de garantie, le
Garant donne la garantie pour le Produit originaire de la distribution du Garant.
3. La responsabilité à titre de la garantie ne couvre que les défauts résultant des
causes inhérentes au Produit au moment de sa délivrance à l’Utilisateur.
4. En vertu de la garantie, l’Utilisateur obtient le droit à la réparation gratuite du
Produit si le défaut se fait apparaître lors de la période de garantie. Les modalités de réparation du Produit (méthode de réparation) dépend de la décision du Garant. En cas de constater par le Garant l’impossibilité de la réparation, le Garant se réserve le droit d’échanger l’élément défectueux ou tout le Produit contre celui exempt de défauts, de baisser le prix du Produit ou de se rétracter du contrat.
5. A l’égard de l’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril
1964 Code civil, la responsabilité d’indemnisation du Garant pour préjudice résultant de la présente garantie et/ou dans le cadre de sa conclusion et réalisation, nonobstant le titre légal, est limitée à la valeur du Produit défectueux au maximum.
II. Période de garantie :
Eléments du Produit couverts par la garantie Durée de la protection de garantie Perceuse à percussion 24 mois à compter de la date d’achat du Produit indiquée dans la présente Carte de garantie Clé à mandrin, poignée auxiliaire, butée de profondeur Eléments non couverts par la garantie.
III. Conditions de profiter de la garantie :
1. La présentation de la Carte de garantie du Produit remplie par l’Utilisateur et
la justification des circonstances d’achat faite par l’Utilisateur à savoir p.ex. en voie de présentation du reçu, de la facture etc. Afin de procéder à la réclamation rapidement, il est conseillé à l’Utilisateur qu’il transmette avec le Produit réclamé tous les éléments définis dans la « Complétion » du Produit contenue dans le Mode d’emploi.
2. Respecter les instructions par l’Utilisateur comprises dans le Mode d’emploi et
la Carte de garantie.
3. La garantie couvre uniquement le territoire de la République de Pologne et UE.
IV. La garantie ne couvre pas les défauts survenus notamment à la
1. Le non respect par l’Utilisateur des conditions définies dans le Mode d’emploi et
en particulier concernant l’exploitation, l’entretien et le nettoyage corrects ;
2. L’application par l’Utilisateur des produits de nettoyage ou d’entretien non
conformes au Mode d’emploi ;
3. Le stockage et le transport inadéquats du Produit faits par l’Utilisateur;
4. Les changements et/ou les modifications autonomes du Produit faits par
l’Utilisateur qui n’ont pas été convenus avec le Garant ;
5. L’utilisation des matériaux d’exploitation par l’Utilisateur dans le Produit non
conformes au Mode d’emploi.. L’Utilisateur n’étant pas consommateur au sens de la loi du 23 avril 1964 Code civil perd la garantie pour le Produit dans lequel :
1. numéros de série, indications des dates et plaques signalétiques ont été
supprimés ou endommagés par l’Utilisateur ;
2. scellés ont été endommagés par l’Utilisateur ou portent les traces de
manipulations faites par l’Utilisateur. Attention! Les opérations d’entretien quotidiennes du Produit résultant du Mode d’emploi sont effectuées par l’Utilisateur lui-même et à ses frais.
V. Procédure de réclamation:
1. En cas de constater le fonctionnement irrégulier du Produit, avant de notifier la
réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
2. En cas de constater le fonctionnement irrégulier du Produit, avant de notifier la
réclamation, il faut s’assurer que toutes les opérations déterminées notamment dans le Mode d’emploi ont été réalisées correctement.
3. Il est possibile de faire la réclamation entre autres dans le lieu d’achat du
Produit, dans le service de garantie ou par écrit à l’adresse: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
4. L’Utilisateur peut faire la réclamation avec le formulaire disponible sur le site
web www.dedra.pl. („Formulaire de réclamation à titre de la garantie”).
5. Les adresses de services de garantie sont disponibles pour les pays
particuliers sur le site web www.dedra.pl. En cas d’absence du service de garantie pour un pays donné, il est recommandé d’adresser la réclamation à titre de la garantie à l’adresse : DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polska).
6. Vu la sécurité de l’Utilisateur, il est proscrit d’exploiter le Produit défectueux.
Attention!!! L’exploitation du Produit défectueux est dangereux pour la santé et la vie de l’Utilisateur.
7. La réalisation des obligations résultant de la garantie aura lieu dans 14 jours
ouvrables à compter du jour de fournir le Produit réclamé par l’Utilisateur.
8. Avant de fournir le Produit défectueux pour la réclamation, il est conseillé de le
nettoyer. Il est recommandé de protéger soigneusement le Produit réclamé contre les endommagements dans le transport (il est conseillé de livrer le Produit réclamé dans l’emballage d’origine).
9. La période de garantie est prorogée de la durée pendant laquelle l’Utilisateur
n’a pas pu profiter du Produit couvert par la garantie à cause de son défaut.
10. La garantie n’exclut pas, ne limite pas ni ne suspend pas les droits de
l’Utilisateur résultant des dispositions concernant la caution des défauts de l’article vendu.
