Type de produit	Support réglable pour ordinateur portable avec hub USB-C intégré, 5 ports
Marque	Digitus
Modèle	DA-90424
Nombre de ports	5 ports : 4x USB-A 3.2 Gen1 + 1x USB-C Power Delivery
Débit de données	USB 3.2 Gen1, jusqu'à 5 Gbit/s
Alimentation	Via USB-C Power Delivery : jusqu'à 100 W (85 W pour le PC, 15 W pour le hub)
Angles d'inclinaison	5 niveaux réglables de 15° à 36°
Conception	Pliable avec enrouleur de câble intégré
Compatibilité	Ordinateur portable avec port USB-C
Température de fonctionnement	0 °C à 45 °C
Humidité de fonctionnement	10 % à 90 % HR (sans condensation)
Température de stockage	0 °C à 70 °C
Humidité de stockage	10 % à 90 % HR (sans condensation)
Contenu de la livraison	1x support réglable, 1x guide d'installation rapide
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Utiliser uniquement avec un adaptateur secteur conforme. Ne pas exposer à l'humidité ou à des températures extrêmes.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente pour tout problème.
Informations générales	Garantie légale de conformité. Déclaration de conformité disponible sur demande.
Fonctions principales	Hub USB, support ergonomique, charge rapide Power Delivery, fast role swap
Poids	Environ 500 g (estimation)

FOIRE AUX QUESTIONS - DA-90424 Digitus

Quel est le débit de données des ports USB-A ?

Les ports USB-A sont conformes à USB 3.2 Gen1 et offrent un débit de données SuperSpeed jusqu'à 5 Gbit/s. Ils sont également rétrocompatibles avec les versions USB antérieures.

Puis-je recharger mon ordinateur portable via le hub ?

Oui, le port USB-C Power Delivery permet de recharger votre ordinateur portable jusqu'à 85 W (100 W en entrée, 15 W réservés au fonctionnement du hub). Assurez-vous d'utiliser un adaptateur secteur USB-C compatible PD.

Combien de ports USB-A sont disponibles ?

Le hub dispose de 4 ports USB-A (USB 3.2 Gen1). L'un d'eux (le plus éloigné du port Type-C) prend en charge une charge en aval de 1,5 A maximum, et les quatre ports se partagent 15 W au total.

Le support est-il réglable en hauteur ?

Oui, le support propose 5 angles d'inclinaison différents, de 15° à 36°, pour un ajustement personnalisé à votre taille et une position ergonomique.

Quel type de câble est nécessaire pour connecter le hub ?

Le hub est livré avec un câble USB-C mâle intégré pour le connecter à votre ordinateur portable. Il est conçu pour s'enrouler dans le support lorsqu'il n'est pas utilisé.

Le hub supporte-t-il la charge rapide ?

Oui, il prend en charge Power Delivery 3.0 avec Fast Role Swap, ce qui permet de brancher ou débrancher l'adaptateur PD sans interrompre la connexion de l'ordinateur.

Comment installer le support ?

Dépliez le support et réglez l'angle souhaité. Connectez le câble USB-C à votre ordinateur portable. Pour une charge simultanée, branchez un adaptateur secteur USB-C PD sur le port d'alimentation du hub.

Le hub est-il compatible avec mon ordinateur ?

Le hub est conçu pour les ordinateurs portables équipés d'un port USB-C prenant en charge le mode alternatif (DisplayPort Alt Mode non requis). Il fonctionne avec les systèmes d'exploitation courants (Windows, macOS, Linux) sans pilote spécifique.

Que faire si le hub ne fonctionne pas ?

Vérifiez que le câble USB-C est correctement connecté. Assurez-vous que l'ordinateur portable prend en charge le mode hôte USB-C. Si vous utilisez un adaptateur secteur, vérifiez sa compatibilité PD. Redémarrez l'ordinateur. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser le hub sans l'adaptateur secteur ?

Oui, le hub fonctionne sans adaptateur secteur pour les fonctions de hub USB uniquement. Cependant, les ports USB-A seront limités en puissance (15 W partagés) et la recharge de l'ordinateur via PD ne sera pas possible.

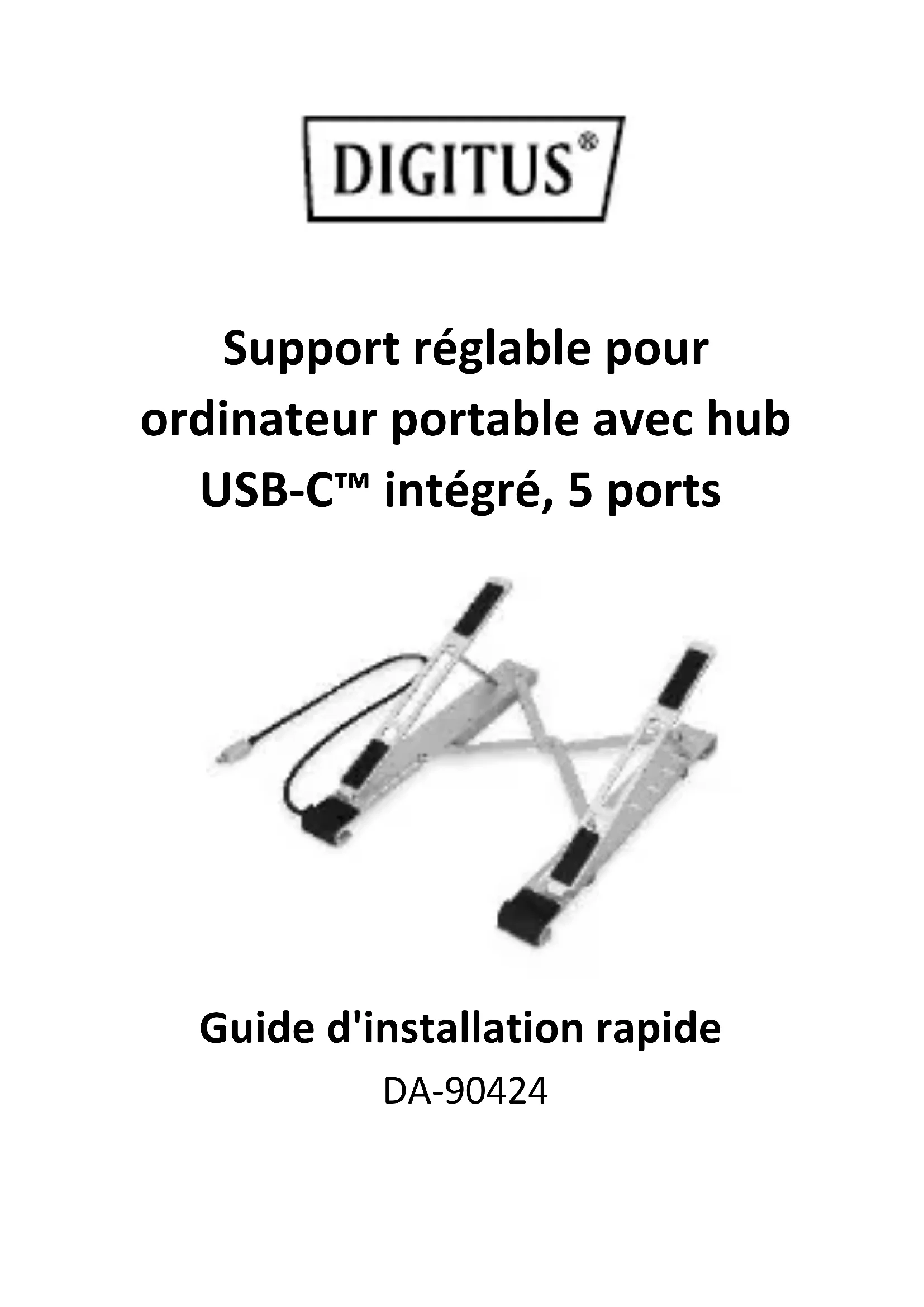

MODE D'EMPLOI DA-90424 Digitus

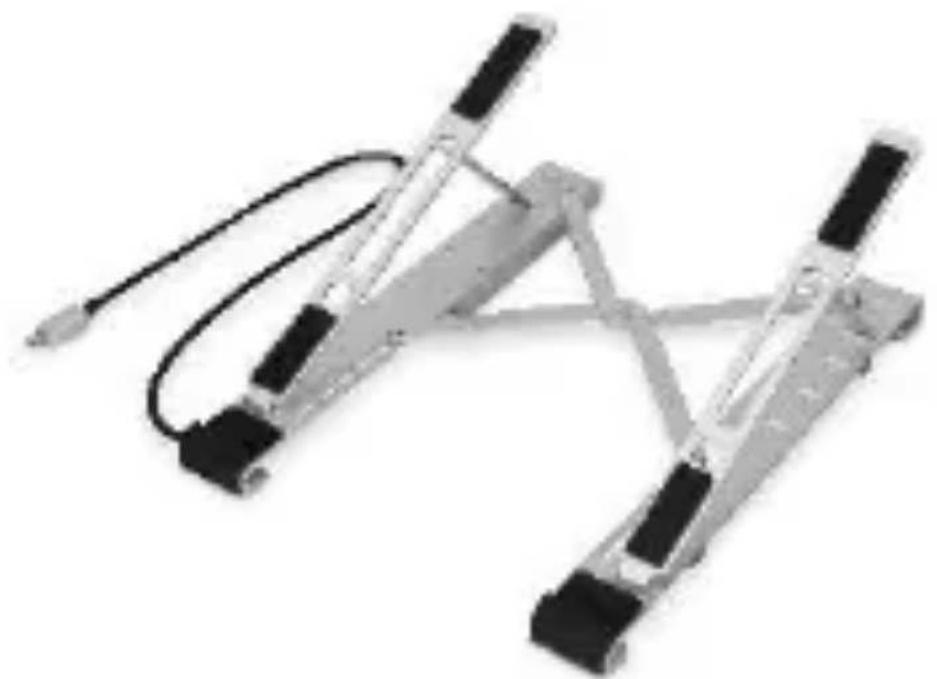

Support réglable pour ordinateur portable avec hub USB-CTM intégré, 5 ports

Guide d'installation rapide

DA-90424

Introduction

Le support réglable pour ordinateur portable de DIGITUS® allie conception ergonomique et connectivité dans une seule et même unité ultra-pratique. Vous pouvez facilement adapter l'angle d'inclinaison à votre taille, sur 5 niveaux. Il est possible de raccorder libre ordinateur portable par le biais du port USB-CTM; vous pouvez ainsi avoir accès à toutes les interfaces USB du hub. 4 ports USB A entièrement fonctionnels (USB 3.2 Gen1) et une alimentation USB-CTM avec Power Delivery sont mis à disposition. Un adaptateur secteur USB-CTM en option, par exemple, fournit une puissance de recharge (Power Delivery) de jusqu'à 100 W pour un ordinateur portable connecté et les ports USB-A (85 W / 15 W). Exploitez tous les avantages de la conception ergonomique et de la connectivité dans une seule et même unité avec le support pour ordinateur portable DIGITUS® et son hub USB intégré.

Caractéristiques

• Permet d'amplifier votre ordinateur portable à l'aide de 5 interfaces USB supplémentaires + USB-C™ Power Delivery
• Prise en charge de USB 3.2 Gen1, SuperSpeed, 5 Gbit/s
• Puissance de charge de tous les raccordements USB A : 15 W max.

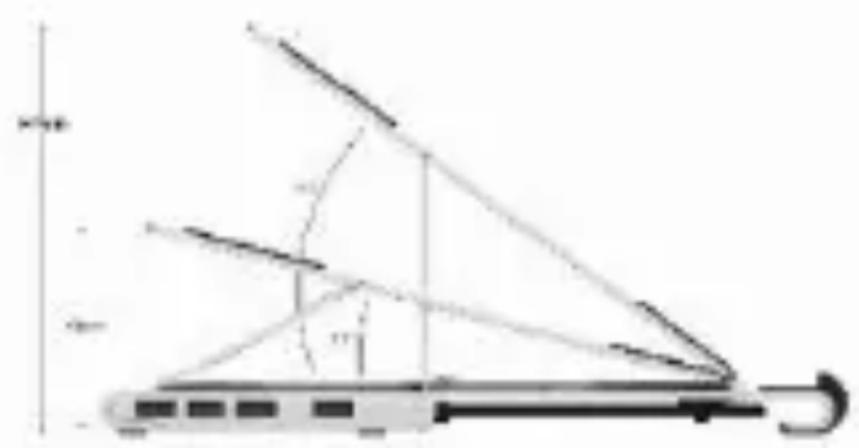

• Ajustement personnelisé à la taille du corps, 5 angles d'inclinaison différents réglables (15° à 36°)

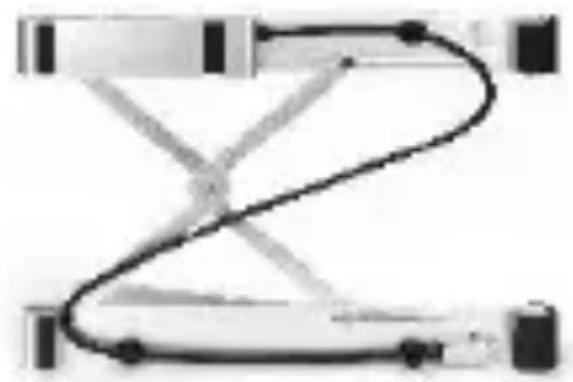

• Conception pour enroulement du cable : concu avec un cordon pour enrouler le cable en cas de non-utilisation

• Pliable

Caractéristiques techniques

Connecteur d'entrée/sorting
En amont	Type-C môle x1
En aval	USB A 5G x4 Type-C femelle (recharge PD)
Type-C môle x1
• Connector l'hôte, pour une transmission de données de 5 Gbit/s max.
USB A x4
• Conforme à USB 3.2 Gen1 avec une transmission de données de 5 Gbit/s max., compatible avec des versions inférieures • Un port USB-A (le plus éloigné du port Type-C) prend en charge une charge en aval de 1,5 A max., 4x USB A se répartissant 15 W max.
Recharge PD Type-C
• Prise en charge d'une recharge PD de 85 W max. pour PC (15 W sont consacrés au fonctionnement de ce produit) • Prise en charge de fast role swap (chargement rapide des rôles) de PD 3.0, l'appareil connecté ne sera pas connecté lors du branchement et du débranchement de l'adaptateur PD
Environnement
Température de service	0 °C – 45 °C
Humidité relative de service	10 % – 90 % HR (sans condensation)
Température de stockage	0 °C – 70 °C
Humidité relative de stockage	10 % – 90 % HR (sans condensation)

Contenu de la livraison

• 1 x support réglable pour ordinateur portable avec hub USB-CTM intégré, 5 ports
• 1 x guide d'installation rapide

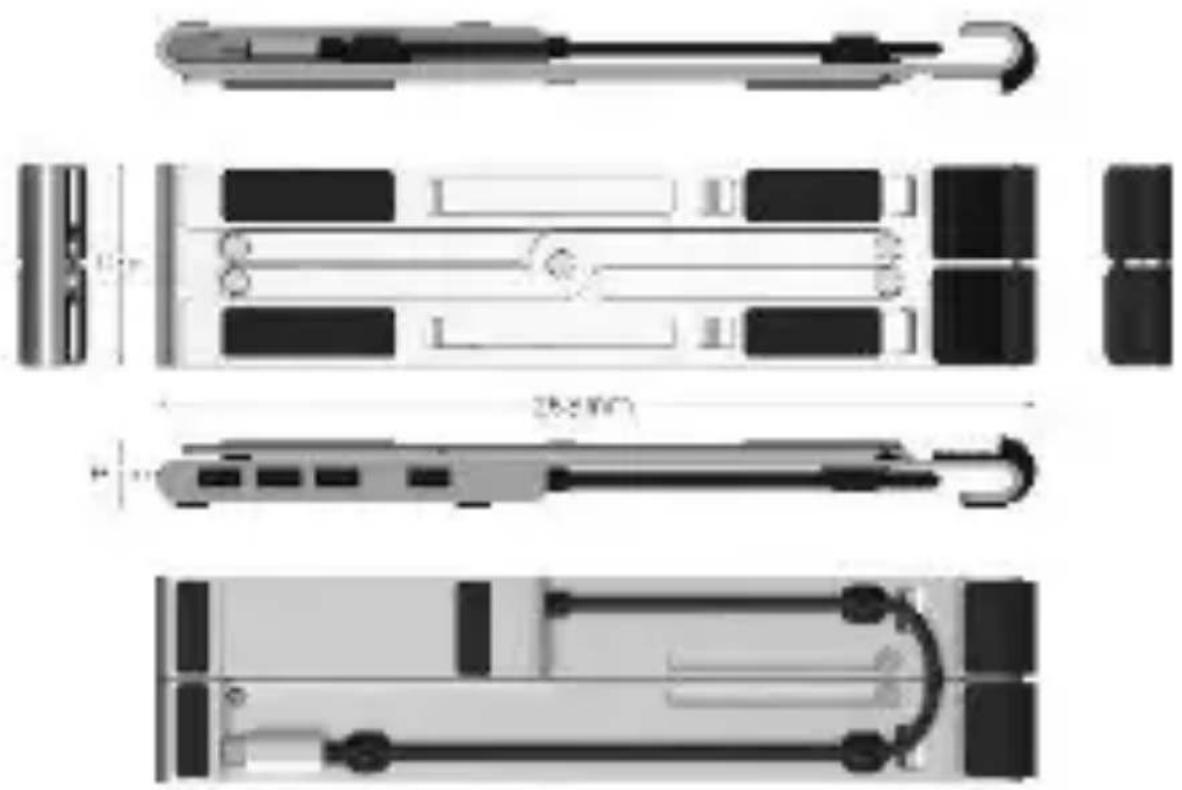

Dimensions

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.
