Produkttyp	Verstellbarer Laptop-Ständer mit integriertem USB-C-Hub, 5 Ports
Marke	Digitus
Modell	DA-90424
Anzahl der Ports	5 Ports: 4x USB-A 3.2 Gen1 + 1x USB-C Power Delivery
Datenübertragungsrate	USB 3.2 Gen1, bis zu 5 Gbit/s
Stromversorgung	Über USB-C Power Delivery: bis zu 100 W (85 W für den PC, 15 W für den Hub)
Neigungswinkel	5 verstellbare Stufen von 15° bis 36°
Design	Klappbar mit integriertem Kabelaufroller
Kompatibilität	Laptop mit USB-C-Anschluss
Betriebstemperatur	0 °C bis 45 °C
Betriebsfeuchtigkeit	10 % bis 90 % RH (nicht kondensierend)
Lagertemperatur	0 °C bis 70 °C
Lagerfeuchtigkeit	10 % bis 90 % RH (nicht kondensierend)
Lieferumfang	1x verstellbarer Ständer, 1x Kurzanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel oder Lösungsmittel verwenden.
Sicherheit	Nur mit einem konformen Netzteil verwenden. Nicht Feuchtigkeit oder extremen Temperaturen aussetzen.
Ersatzteile und Reparierbarkeit	Keine vom Benutzer reparierbaren Teile. Bei Problemen den Kundendienst kontaktieren.
Allgemeine Informationen	Gesetzliche Konformitätsgarantie. Konformitätserklärung auf Anfrage erhältlich.
Hauptfunktionen	USB-Hub, ergonomischer Ständer, Schnellladung Power Delivery, Fast Role Swap
Gewicht	Ca. 500 g (Schätzung)

Häufig gestellte Fragen - DA-90424 Digitus

Wie hoch ist die Datenübertragungsrate der USB-A-Anschlüsse?

Die USB-A-Anschlüsse entsprechen USB 3.2 Gen1 und bieten eine SuperSpeed-Datenübertragungsrate von bis zu 5 Gbit/s. Sie sind abwärtskompatibel mit früheren USB-Versionen.

Kann ich meinen Laptop über den Hub aufladen?

Ja, der USB-C Power Delivery-Anschluss ermöglicht das Aufladen Ihres Laptops mit bis zu 85 W (100 W Eingang, 15 W für den Hub-Betrieb reserviert). Stellen Sie sicher, dass Sie ein PD-kompatibles USB-C-Netzteil verwenden.

Wie viele USB-A-Anschlüsse sind verfügbar?

Der Hub verfügt über 4 USB-A-Anschlüsse (USB 3.2 Gen1). Einer davon (der am weitesten vom Typ-C-Anschluss entfernte) unterstützt eine maximale Stromabgabe von 1,5 A, und die vier Anschlüsse teilen sich insgesamt 15 W.

Ist der Ständer höhenverstellbar?

Ja, der Ständer bietet 5 verschiedene Neigungswinkel von 15° bis 36° für eine individuelle Anpassung an Ihre Körpergröße und eine ergonomische Position.

Welcher Kabeltyp wird zum Anschließen des Hubs benötigt?

Der Hub wird mit einem integrierten USB-C-Steckerkabel geliefert, um ihn an Ihren Laptop anzuschließen. Es ist so konzipiert, dass es sich im Ständer aufrollen lässt, wenn es nicht verwendet wird.

Unterstützt der Hub Schnellladung?

Ja, er unterstützt Power Delivery 3.0 mit Fast Role Swap, sodass das PD-Netzteil ein- oder ausgesteckt werden kann, ohne die Verbindung des Computers zu unterbrechen.

Wie installiere ich den Ständer?

Klappen Sie den Ständer aus und stellen Sie den gewünschten Winkel ein. Schließen Sie das USB-C-Kabel an Ihren Laptop an. Für gleichzeitiges Laden schließen Sie ein USB-C-PD-Netzteil an den Stromanschluss des Hubs an.

Ist der Hub mit meinem Computer kompatibel?

Der Hub ist für Laptops mit einem USB-C-Anschluss ausgelegt, der den alternativen Modus unterstützt (DisplayPort Alt Mode nicht erforderlich). Er funktioniert mit gängigen Betriebssystemen (Windows, macOS, Linux) ohne spezielle Treiber.

Was tun, wenn der Hub nicht funktioniert?

Überprüfen Sie, ob das USB-C-Kabel richtig angeschlossen ist. Stellen Sie sicher, dass Ihr Laptop den USB-C-Hostmodus unterstützt. Wenn Sie ein Netzteil verwenden, überprüfen Sie dessen PD-Kompatibilität. Starten Sie den Computer neu. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich den Hub ohne Netzteil verwenden?

Ja, der Hub funktioniert ohne Netzteil für die reinen USB-Hub-Funktionen. Allerdings sind die USB-A-Anschlüsse in der Leistung begrenzt (15 W geteilt) und das Aufladen des Laptops über PD ist nicht möglich.

BEDIENUNGSANLEITUNG DA-90424 Digitus

Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Germany

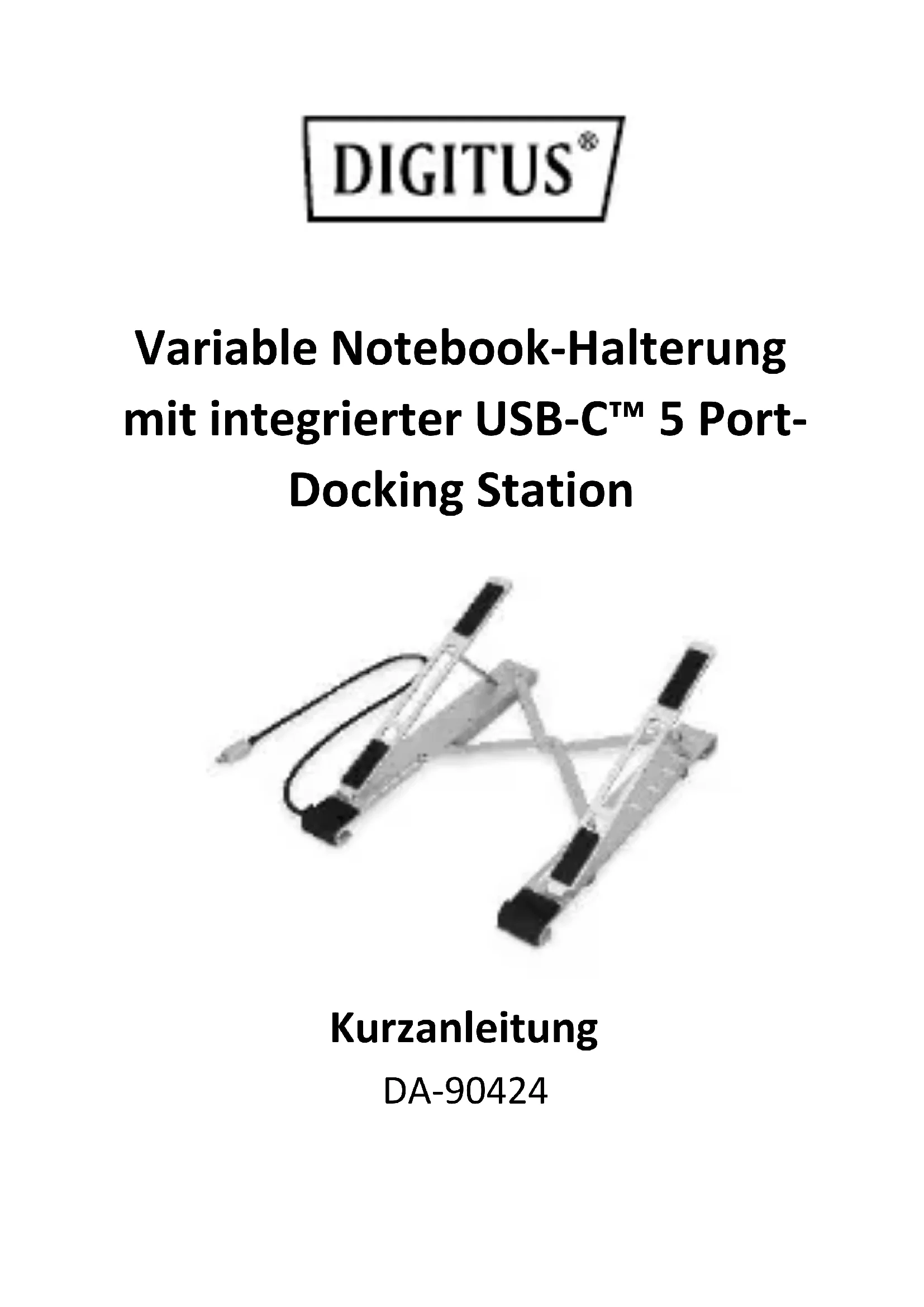

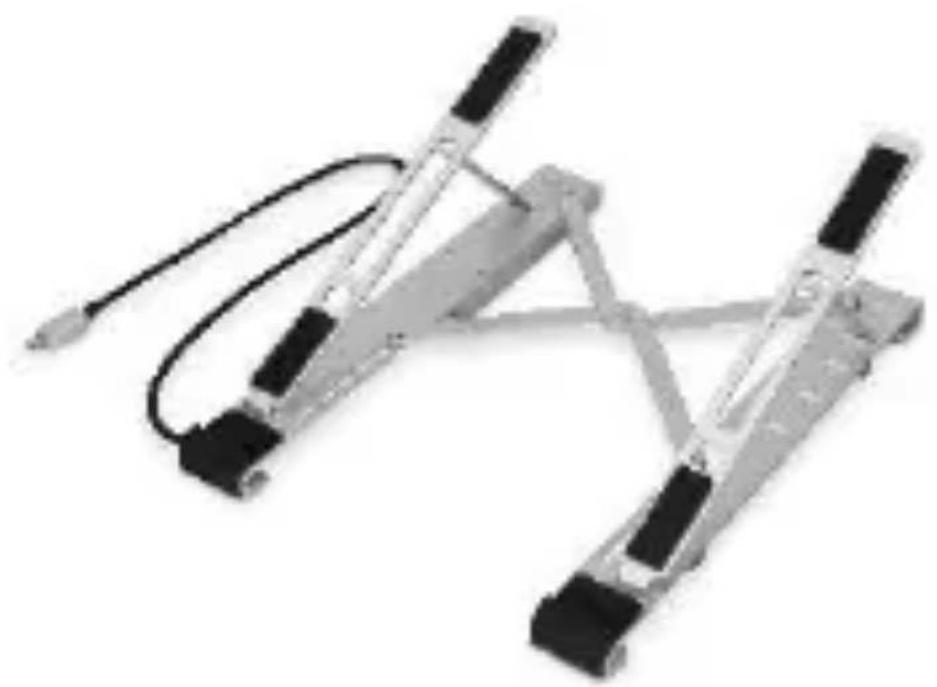

Variable Notebook-Halterung mit integrierter USB-CTM 5 Port-Docking Station

Kurzanleitung

DA-90424

Einleitung

Die verstelltbare Notebook-Halterung von DIGITUS® vereint ergonomisches Design und vielfältige Anschlussmöglichkeiten in einer kompakten Einheit. Sie können den Neigungswinkel in 5 Stufen an ihre große anpassen. Indem Sie Ihr Notebook an den USB-CTM-Port anschließen, können Sie alle USB-Schnittstellen des Hubs nutzen. Die Halterung ist mit 4 vollfunktionalen USB-A-Ports (USB 3.2 Gen1) und einem USB-CTM-Port mit Power Delivery ausgestattet. Über einen optionalen USB-CTM-Ladeadapter konnen Sie beispielsweise ein angeschlossenes Notebook und die USB-A-Ports (85 W/15 W) mit bis zu 100 W Ladeleistung (Power Delivery) versorgen. Profitieren Sie von den Vorteilen des ergonomischen Designs und der vielfältigen Anschlussmöglichkeiten in einer Einheit - der Notebook-Halterung mit integriertem USB-Hub von DIGITUS®.

Funktionen

• Erweitert Ihr Notebook um 5 zusätzliche Schnittstellen + Power Delivery über USB-C™
• Unterstützung USB 3.2 Gen1, SuperSpeed, 5 Gbps
• Ladeleistung aller USB-A-Schnittstellen: 15 W (max.)
• Individuell großenverstellbar mit 5 verschiedene Neigungswinkeln (15°-36°)

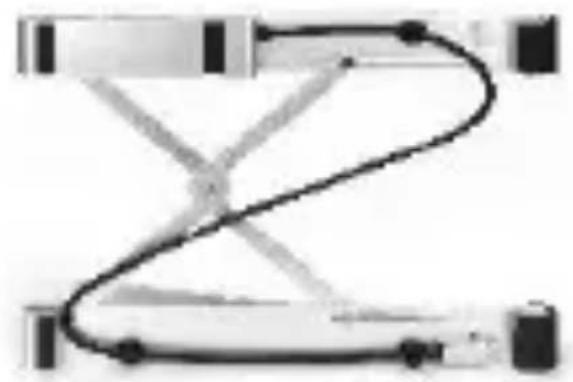

• Mit integriertes Kabelschlaufe zum Verstauen des Kabels bei Nichtverwendung

• Klappbar

Technische Daten

Eingangs-/Ausgangsanschluss
Eingang	1x USB Type-CTM mönnlich
Ausgang	4x USB A 5G USB Type-CTM weiblich (PD-Aufladen)
1x USB Type-CTM mönnlich
Host-Anschluss für Datenübertragung mit max. 5 Gbps
4x USB A
• USB 3.2 Gen1-konform mit max. 5 Gbps Datenübertragung, abwärtskompatibel mit niedrigeren Versionen • Ein USB-A-Port (am weitesten entfernt vom USB Type-CTM-Port) unterstützt das Laden angeschlossener Geräte mit max. 1,5 A, 4x USB-A-Ports teilen max. 15 W
PD-Aufladen über USB Type-CTM
• Max. Unterstützungte PD-Ladeleistung 85 W, max. Ladeleistung für PC 85 W (15 W sind zur Funktion des Produkts notwendig) • Schneller Rollenwechsel für PD 3.0 wird unterstützen, das verbundene Gerät wird nicht verbunden, wenn der PD-Adapter ein- und ausgesteckt wird
Anforderungen an die Umgebung
Betriebstemperatur	0 °C - 45 °C
Betriebsfeuchtingigkeit	10 % - 90 % RH (keine Kondensation)
Lagertemperatur	0 °C - 70 °C
Lagerfeuchtingigkeit	10 % - 90 % RH (keine Kondensation)

Verpackungsinhalt

• 1x Variable Notebook-Halterung mit integrierter USB- C^TM 5 Port-Docking Station
  1x Kurzanleitung

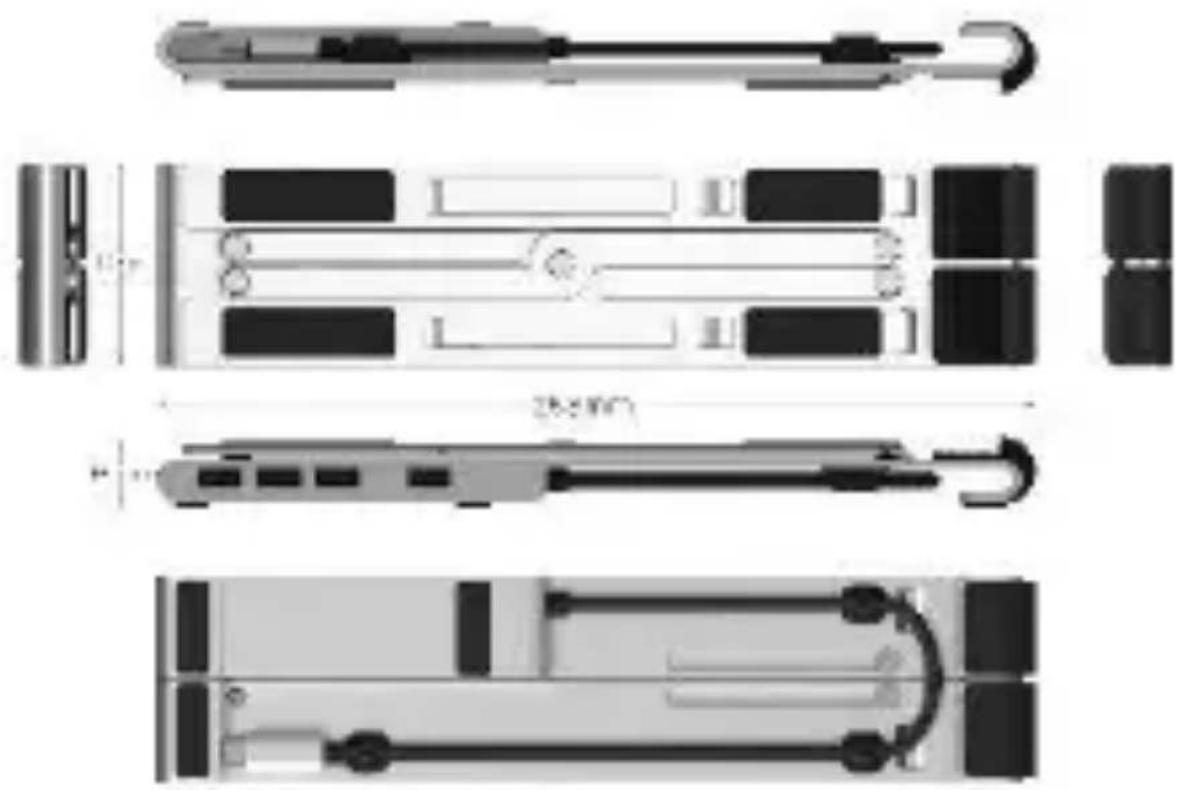

Maße:

Die Assmann Electronic GmbH erklärt hiermit, dass die Konformitätserklärung Teil des Lieferumfangs ist. Falls die Konformitätserklärung feht, können Sie diese per Post unter der unten angegebenen Herstelleradresse anforderern.

www.assmann.com

Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Deutschland

Assmann Electronic GmbH
Auf dem Schüffel 3
58513 Lüdenscheid
Allemagne
