Type de produit	Hub USB industriel 7 ports
Marque	Digitus
Modèle	DA-70258-1
Norme USB	USB 3.0 SuperSpeed, rétrocompatible USB 2.0/1.1
Nombre de ports	7 ports USB-A femelle (aval)
Débit de transfert maximal	5 Gbit/s (USB 3.0)
Alimentation électrique	9-24 V CC via bornier 3 pôles ou prise jack DC (5,5 x 2,1 x 10 mm)
Puissance de charge	Jusqu’à 31,5 W (6,3 A / 5 V) avec prise en charge BC1.2
Protection ESD	Décharges électrostatiques jusqu’à 15 kV sur tous les ports
Boîtier	Métal, couleur noire
Dimensions (L x l x H)	13,9 x 6,9 x 2,5 cm
Poids	304 g
Température de fonctionnement	0 °C à 40 °C
Montage	Mural, sur rail DIN ou sur table (kit inclus)
Systèmes d'exploitation compatibles	Windows, macOS, Google Chrome OS
Contenu de la livraison	Hub, câble USB A/B (1 m), 2 plaques murales, fixation rail DIN, bornier, alimentation 12 V/3 A, manuel
Entretien et nettoyage	Débrancher le hub, nettoyer avec un chiffon doux sec. Ne pas utiliser de liquides ou d’aérosols.
Sécurité	Utiliser uniquement l’alimentation fournie ; ne pas exposer à l’humidité ; respecter les tensions d’entrée autorisées.
Pièces détachées et réparabilité	Aucune pièce détachable par l’utilisateur. En cas de problème, contacter le support Assmann.

FOIRE AUX QUESTIONS - DA-70258-1 Digitus

Quelle est la différence entre l’alimentation via bornier et via prise jack ?

Le hub peut être alimenté soit par le bornier à 3 pôles (9-24 V DC, détection automatique de polarité), soit par une prise jack DC (5,5 x 2,1 mm, broche centrale positive). Les deux méthodes sont équivalentes ; choisissez celle qui convient à votre installation.

Comment installer le hub sur un rail DIN ?

Fixez le kit de rail DIN à l’arrière du hub à l’aide des vis fournies. Accrochez la partie supérieure du clip sur le rail DIN, puis poussez doucement la partie inférieure jusqu’à ce qu’elle s’enclenche.

Le hub est-il compatible avec des périphériques USB 2.0 ?

Oui, il est rétrocompatible avec USB 2.0 et USB 1.1. Les appareils plus anciens fonctionneront à leur vitesse maximale native.

Que signifie le voyant lumineux ?

Le voyant d’alimentation (① sur le schéma) s’allume lorsque le hub est correctement alimenté. Il reste fixe tant que l’alimentation est présente.

Puis-je connecter plus de 7 périphériques ?

Non, ce hub dispose exactement de 7 ports USB aval. Pour ajouter davantage de périphériques, vous pouvez chaîner plusieurs hubs USB 3.0 (limité par le nombre maximal de périphériques du bus USB).

Le hub charge-t-il les smartphones et tablettes ?

Oui, grâce à la spécification de charge BC1.2, il peut délivrer jusqu’à 6,3 A au total (5 V) pour charger plusieurs appareils simultanément. Chaque port peut fournir jusqu’à 0,9 A en standard.

Qu’est-ce que la protection ESD 15 kV ?

La protection contre les décharges électrostatiques (ESD) jusqu’à 15 kV protège le hub et les périphériques connectés contre les décharges soudaines, par exemple lors de manipulations dans un environnement industriel.

Le câble USB fourni est-il détachable ?

Oui, le câble USB A mâle vers USB B mâle d’environ 1 m est amovible. Vous pouvez utiliser un câble plus long si nécessaire, à condition qu’il soit de bonne qualité pour conserver les performances USB 3.0.

Que faire si le hub n’est pas détecté par l’ordinateur ?

Vérifiez d’abord que l’alimentation est bien connectée et que le voyant est allumé. Essayez un autre port USB de l’ordinateur. Si le problème persiste, testez avec un autre câble USB et assurez-vous que les pilotes USB sont à jour.

Le hub peut-il être utilisé sans alimentation externe ?

Non, une source d’alimentation externe de 9 à 24 V CC est obligatoire. Le hub ne peut pas être alimenté uniquement par le port USB de l’ordinateur.

MODE D'EMPLOI DA-70258-1 Digitus

Guide d'installation rapide

DA-70258-1

Table des matières

1. Présentation du produit....3
2. Fonctionnalités ....3
3. Contenu de la livraison....4
4. Caractéristiques techniques....4
5. Aperçu du produit....5
6. Alimentation électrique du hub 6
7. Installation du matériel....7

1. Présentation du produit

Le hub industriel USB 3.0 DIGITUS® est idéal pour les applications industrielles grâce à son boîtier métallique. Il peut être monté au mur ou sur un rail de support et se connecte à un ordinateur, un ordinateur portable ou un serveur à l'aide du câble USB 3.0 fourni. Le hub supporte l'USB 3.0 Superspeed avec un taux de transfert de données allant jusqu'à 5 Gbit/s, il est également rétrocompatible avec l'USB 2.0 et l'USB 1.1. Le hub peut être alimenté en courant via un connecteur à deux fils (+9V à 24V). En option, un bloc d'alimentation externe peut être raccordé au jack DC.

2. Fonctionnalités

• 7 ports USB A 3.0 supplémentaires (jusqu'à 5 Gbit/s vers un port USB A)
• Le boîtier métallique robuste et les différents logements permettent un montage flexible sur rails ou sur différentes surfaces
• Protection DES 15 kV: Le hub USB est protégé contre les décharges électrostatiques, ce qui le rend particulièrement adapté à une utilisation dans des environnements industriels.
• La norme SuperSpeed USB 3.0 assure des taux de transfert de données rapides allant jusqu'à 5 Gbit/s – la rétrocompatibilité permet la prise en charge des ports USB 2.0 et USB 1.1
• La prise CC intégré permet d'alimenter le hub USB en électricité.
• Compatible avec de nombreux systèmes d'exploitation, p. ex. macOS, Windows et Google Chrome OS

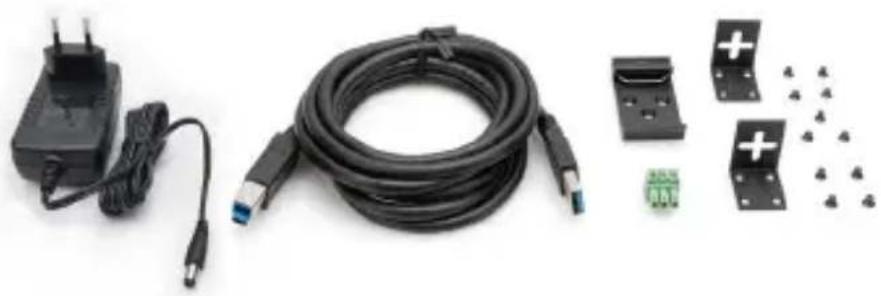

3. Contenu de la livraison

• 1x Hub USB
  • 1x Câble USB A mâle vers USB B mâle, longueur env. 1 m
  • 2x Plaque de montage mural, avec kit de vis
  • 1x Fixation sur rail DIN: 25 mm
  • 1x Bloc de jonction 3 bornes
  • 1x Mode d'emploi
  • 1x Alimentation 12V/3A

4. Caractéristiques techniques

1. Hub USB 3.0 en métal avec sept ports downstream
2. Spécification de chargement de la batterie BC1.2 (SDP), 31.5 W maximum (6,3 A / 5 V)
3. Alimentation: +9 V à +24 V DC via un bornier ou une prise CC (dimensions: 5,50 (ext.) x 2,0 (int.) x 10 (L) mm)
4. Détection automatique de la polarité d'entrée sur le bornier d'alimentation
5. Protection DES jusqu'à 15 kV pour tous les ports.
6. Inclut un kit de montage mural amovible et un kit de montage sur rail DIN.
7. Conception industrielle compacte avec boîtier métallique
8. Poids: 304g
9. Couleur : noir
10. Dimensions: 13,9 x 6,9 x 2,5 cm (L x l x H)
11. Température de fonctionnement : 0 °C - 40 °C (35 °F — 100 °F)

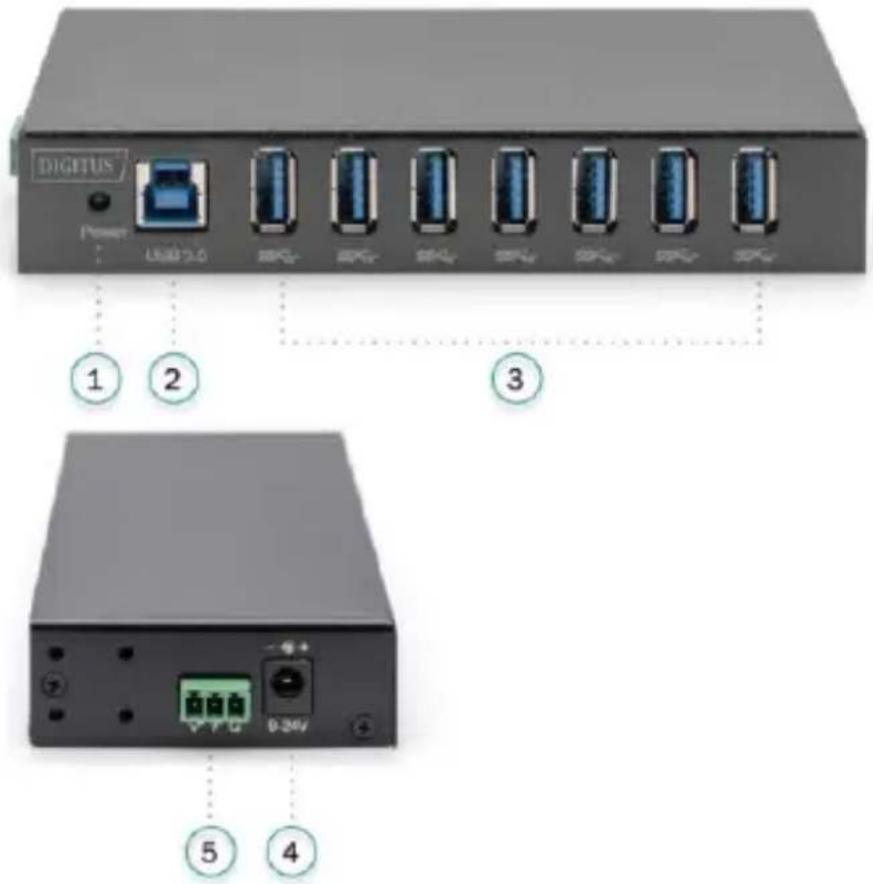

5. Aperçu du produit

7 ports

DIGITUS USB 3.0 ① ② ③ ⑤ ④

1	Voyant d'alimentation	2 USB type B 3 Connexion
4	Prise CC 5 Bornier à 3 pôles

6. Alimentation électrique du hub

Le Hub industriel USB 3.0 avec protection DES 15 kV a besoin d'une source d'alimentation externe de 9 – 24 VCC pour fonctionner. Mettez le Hub industriel sous tension soit via la prise d'alimentation CC, soit via le bornier à 3 pôles.

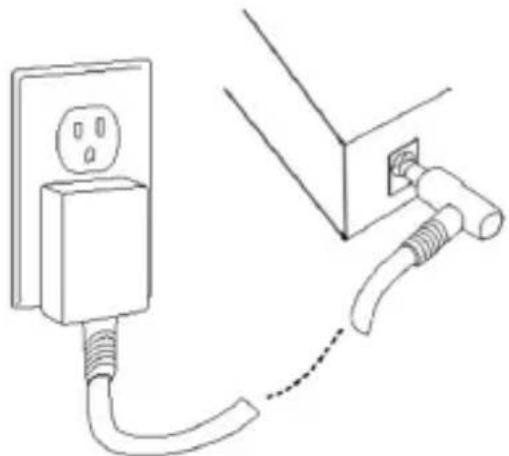

Connecteur d'alimentation CC

Branchez un bloc d'alimentation à une prise de courant prévue à cet effet et reliez la fiche à la prise d'alimentation CC du hub.

Prise d'alimentation CC

Reportez-vous au tableau ci-dessous pour connaître les caractéristiques du bloc d'alimentation CC.

Diamètre extérieur (o.d.)	Diamètre intérieur (l.d.)	Longueur du connecteur (L)	Négatif/positifLa broche centrale pour la tension positive et le blindage extérieur pour la tension négative.
5.5+/- 0.05 (mm)	2.1+/- 0.05 (mm)	10+/- 0.3 (mm)

Bornier à 3 pôles

Branchez le bornier fourni dans le connecteur du bornier du hub. Reportez-vous à l'affectation des broches dans la section suivante pour le câblage du bloc d'alimentation.

Connecteur d'alimentation

Affectation des broches

	Broche
	1 9	-24 VCC
	2 Terre (GND)
	3 Masse

7. Installation du matériel

Installez votre hub au mur ou sur un rail DIN, si nécessaire.

Montage sur rail DIN

Utilisez les vis fournies pour fixer le kit de rail DIN à l'arrière du hub.

Insérez la partie supérieure du clip DIN-Rail dans le rail DIN, puis poussez doucement la partie inférieure du hub pour le fixer au rail DIN.

Montage mural / montage sur table

Utilisez la plaque de montage mural fournie pour installer le hub au mur.

Assmann Electronic GmbH déclare par la présente que la Déclaration de Conformité est incluse dans la livraison. Dans le cas contraire, demandez l'envoi de la Déclaration de Conformité par courrier postal adressé au fabricant à l'adresse indiquée ci-dessous.

[e-mail]

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Allemagne

CE
