Type de produit	Routeur WiFi 6 AX3 Pro
Norme Wi-Fi	IEEE 802.11ax/ac/n/a 5 GHz, IEEE 802.11ax/n/b/g 2.4 GHz
Débit maximal	Jusqu'à 3000 Mbit/s (2.4 GHz: 574 Mbit/s, 5 GHz: 2402 Mbit/s)
Fréquences	Double bande simultanée 2.4 GHz et 5 GHz
Ports	1 port WAN Gigabit, 3 ports LAN Gigabit
Antennes	4 antennes externes
Fonctions avancées	WiFi 6 (OFDMA, MU-MIMO), NFC, WPS, Mesh avec bouton H, priorité 5 GHz
Sécurité	WPA3, pare-feu, filtrage MAC
Alimentation	Adaptateur secteur 12 V, 1,5 A
Dimensions (approx.)	225 x 159 x 42 mm
Poids (approx.)	400 g
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-40 °C à 70 °C
Indicateur lumineux	LED: vert (connecté), rouge (non connecté), clignotant (appairage)
Gestion	Application HUAWEI AI Life, interface web (192.168.3.1)
Contenu de la boîte	Routeur, adaptateur secteur, câble Ethernet, guide de démarrage rapide
Entretien et nettoyage	Éviter poussière, humidité, champs magnétiques ; nettoyer avec un chiffon sec
Sécurité d'utilisation	Distance minimale de 20 cm entre l'antenne et le corps ; ne pas utiliser dans un environnement humide
Pièces détachées et réparabilité	Adaptateur secteur fourni ; pas de pièces réparables par l'utilisateur
Informations générales	Marque: HUAWEI, Modèle: WiFi AX3 Pro (WS7100/WS7200)

FOIRE AUX QUESTIONS - WiFi AX3 Pro HUAWEI

Comment brancher les câbles du routeur ?

Branchez l'adaptateur secteur au routeur. Connectez le port WAN du routeur au port LAN du modem (optique/haut débit) à l'aide d'un câble Ethernet. Si nécessaire, connectez un appareil filaire à un port LAN. Redressez toutes les antennes. Si le voyant reste rouge, vérifiez les connexions.

Comment configurer les paramètres réseau du routeur ?

Connectez votre téléphone ou ordinateur au réseau Wi-Fi du routeur (pas de mot de passe). Ouvrez un navigateur, vous serez redirigé vers l'assistant de configuration. Saisissez le compte et mot de passe haut débit fournis par votre FAI, puis définissez un nouveau nom et mot de passe Wi-Fi ainsi qu'un mot de passe administrateur.

Que faire si mon appareil ne détecte pas le réseau Wi-Fi du routeur ?

Assurez-vous que le routeur est allumé et attendez quelques secondes qu'il démarre complètement. Vérifiez que le nom Wi-Fi (indiqué sous le routeur) est bien visible sur votre appareil. Si le problème persiste, redémarrez le routeur.

Que faire si la page de configuration du routeur ne s'affiche pas ?

Vérifiez que votre appareil est connecté au réseau Wi-Fi du routeur. Saisissez manuellement l'adresse 192.168.3.1 dans la barre d'adresse du navigateur. Si cela ne fonctionne pas, restaurez les paramètres d'usine et réessayez.

Que faire si le message "Le câble est déconnecté" apparaît ?

Assurez-vous que le port WAN du routeur est correctement relié au port LAN du modem et que ce dernier est allumé et connecté à Internet. Vérifiez l'état des câbles Ethernet et des connecteurs.

Comment restaurer les paramètres d'usine du routeur ?

Routeur allumé, utilisez une aiguille ou un trombone pour appuyer sur le bouton RESET pendant plus de 2 secondes, jusqu'à ce que le voyant s'éteigne. Attendez le redémarrage complet ; le voyant devient rouge. Le routeur doit être reconfiguré.

Comment connecter un routeur HUAWEI supplémentaire au réseau (Mesh) ?

Connexion filaire : branchez le port WAN du second routeur à un port LAN du routeur principal. Connexion sans fil : placez le second routeur à 1 mètre du principal, branchez-le, puis appuyez sur le bouton H du routeur principal lorsque son voyant clignote. Attendez que le voyant du second routeur indique la connexion.

Comment connecter un appareil via WPS ?

Appuyez sur le bouton H du routeur, puis activez WPS sur votre appareil (téléphone, tablette) dans les 2 minutes suivantes. La connexion s'établit automatiquement.

Que faire si j'ai oublié le mot de passe administrateur du routeur ?

Essayez d'utiliser le mot de passe du réseau Wi-Fi. Si cela ne fonctionne pas, vous devez restaurer les paramètres d'usine (voir question correspondante) et reconfigurer le routeur.

Comment utiliser la fonction NFC pour se connecter rapidement au Wi-Fi ?

Activez le NFC sur votre smartphone Android déverrouillé. Placez la zone NFC du téléphone contre la zone NFC du routeur (située à l'arrière). Suivez les instructions à l'écran pour vous connecter. Cette fonction n'est pas compatible avec iOS.

MODE D'EMPLOI WiFi AX3 Pro HUAWEI

Guide de démarrage rapide

快速入門指南

96726934_01

D36368 RoHS

HUAWEI

Contents

Quick Start Guide 1

Guide de démarrage rapide 45

快速入門指南 60

Quick Start Guide

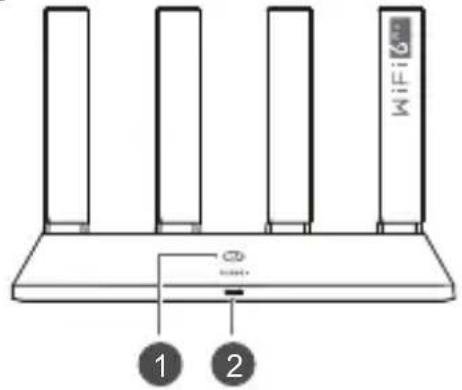

Getting Started (WS7100)

WiFi 1 2

MIF-150 MIF-150 3 4 5 6 7

1

23

●

Power portH button Indicator

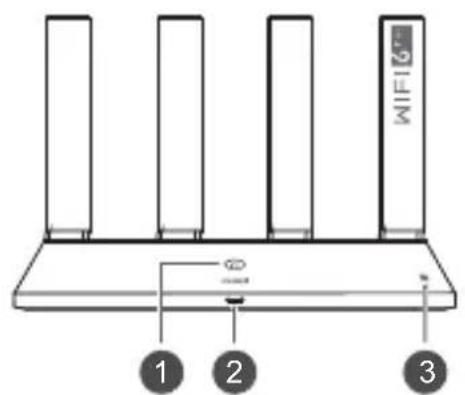

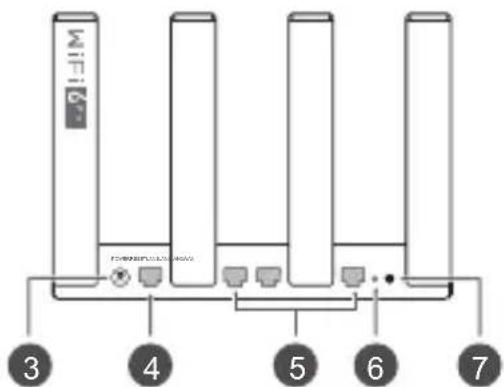

Guide de démarrage rapide Mise en route (WS7100)

WIFI 1 2

WiFi POWER 3 4 5 6 7

1

23

●

Port d'alimentationBouton H Voyant

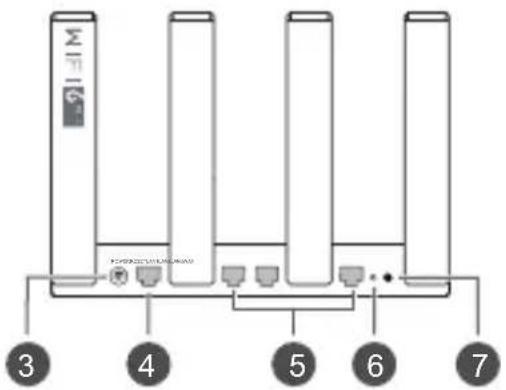

4 Port WAN : pour la connexion de modems optiques, modems haut débit, etc.

5 Port LAN : pour la connexion d'appareils Internet filaires, tels qu'un ordinateur.

6 Bouton de réinitialisation Bouton marche/arrêt : appuyer une fois pour allumer l'appareil, ou appuyer/maintenir pendant au moins 3 secondes pour l'éteindre.

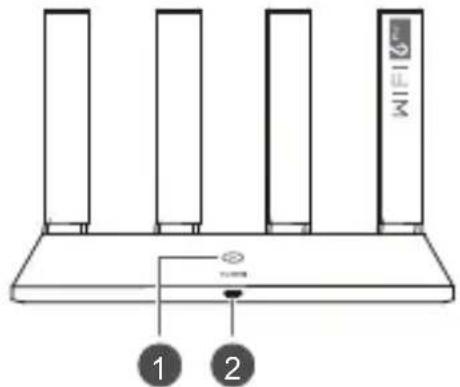

Mise en route (WS7200)

1 2 3

1
29
●
Zone de détection de NFC
●
Port d'alimentationBouton H V

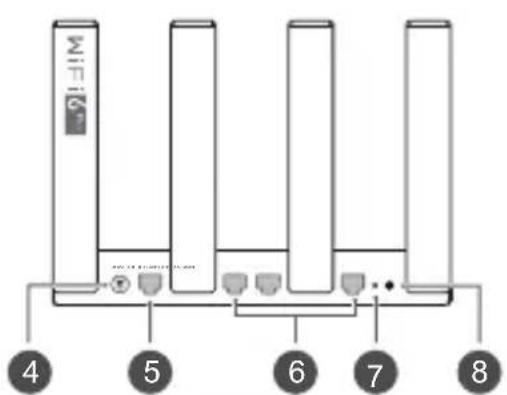

5 Port WAN : pour la connexion de modems optiques, modems haut débit, etc.
6 Port LAN : pour la connexion d'appareils Internet filaires, tels qu'un ordinateur.
78 Bouton de réinitialisation
●
Bouton marche/arrêt : appuyer une fois pour allumer l'appareil, ou appuyer/maintenir pendant au moins 3 secondes pour l'éteindre.

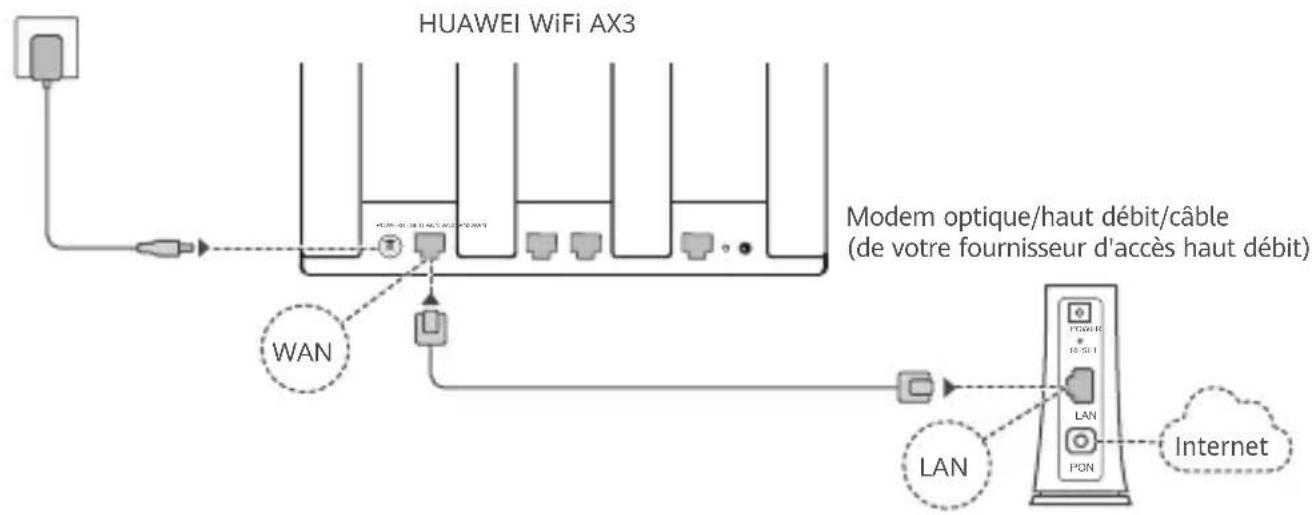

Étape 1 : brancher les câbles

• Placez toutes les antennes en position verticale pour garantir un signal Wi-Fi® optimal.
• Si le voyant reste rouge, cela signifie que le routeur n'est pas connecté à Internet. Veuillez vous référer à "Étape 2 : configurer les paramètres réseau".

Étape 2 : configurer les paramètres réseau

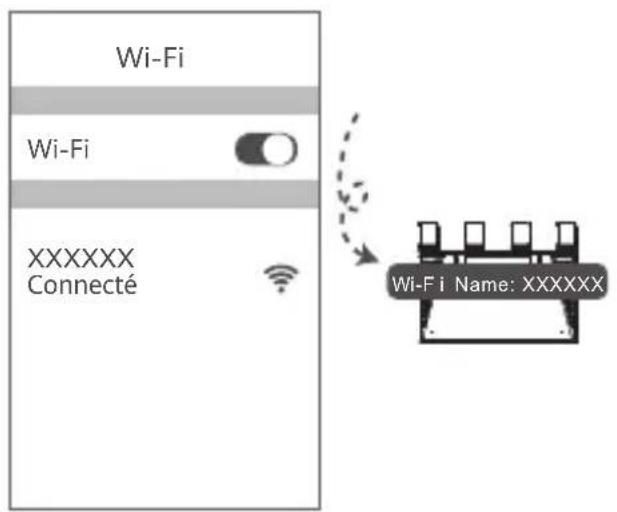

1 Connectez votre téléphone portable ou votre ordinateur au réseau Wi-Fi du routeur (pas de mot de passe requis).

Vérifiez le nom du Wi-Fi (Wi-Fi name) indiqué sur la partie inférieure du nouveau routeur.

Wi-Fi Wi-Fi XXXXXX Connecté Wi-Fi Name: XXXXXX

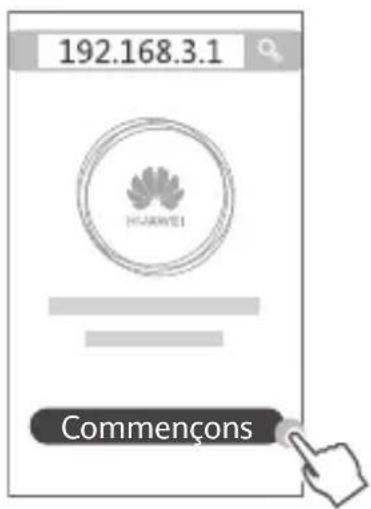

2 Ouvrez le navigateur, vous serez automatiquement redirigé.

(Si la page ne s'affiche pas automatiquement, saisir 192.168.3.1).

192.168.3.1 HUAWEI Commençons

3

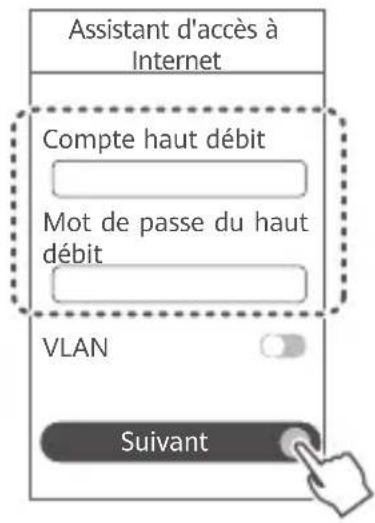

Saisissez le compte et le mot de passe du haut débit.

Si votre connexion Internet n'exige aucun compte ni mot de passe, veuillez passer à l'étape suivante.

Assistant d'accès à Internet Compte haut débit Mot de passe du haut débit VLAN Suivant

i

• Si vous avez oublié le compte et le mot de passe du haut débit, contactez votre fournisseur d'accès haut débit pour les obtenir.
• Si vous devez configurer le réseau local virtuel (VLAN) sur votre réseau, contactez votre fournisseur d'accès haut débit pour confirmer les paramètres du réseau local virtuel, puis activez le bouton VLAN à l'écran.

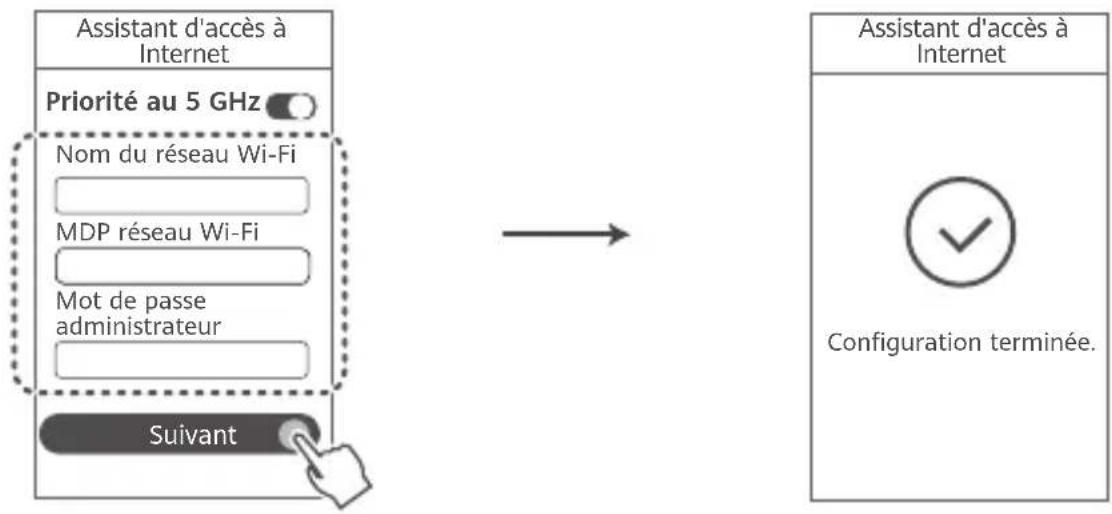

4 Définissez un nouveau nom et mot de passe pour le réseau Wi-Fi, ainsi qu'un mot de passe d'administrateur pour le nouveau routeur.

Activez Priorité au 5 GHz : le réseau Wi-Fi 5 GHz sera utilisé en priorité par rapport au réseau Wi-Fi 2.4 GHz quand la force du signal est équivalente, permettant des vitesses de connexion accrues.

Gérer le routeur avec notre application mobile

Veuillez scanner le QR code pour télécharger et installer l'application de gestion de l'appareil intelligent HUAWEI sur votre téléphone portable ou votre tablette. Cette application peut être utilisée pour gérer votre routeur.

Vert continu	Connecté au réseau
Rouge continu	Non connecté au réseauCâble mal branché ou erreur de connexion. Vérifier le câble.Erreur du réseau haut débit. Contacter le fournisseur d'accès haut débit.
Clignotant	Le routeur a détecté un appareil pouvant être associé.Lorsque d'autres routeurs HUAWEI (comportant un bouton H ou Hi) sont détectés, le voyant du HUAWEI WiFi AX3 se met à clignoter. Lorsque cela se produit, appuyez sur le bouton H du HUAWEI WiFi AX3. Le voyant doit alors se mettre à clignoter rapidement pour indiquer que l'appareil associable est en train de se connecter au HUAWEI WiFi AX3. La connexion est établie lorsque le voyant s'arrête de clignoter.Si vous avez touché le bouton H par accident, veuillez patienter 2 minutes le temps que le voyant redevienne normal.Le bouton H prend également en charge la fonctionnalité WPS.

FAQ (Foire Aux Questions)

Q1 : que faire si l'un des problèmes suivants survient lors la configuration du routeur?

- Votre appareil ne détecte pas le réseau Wi-Fi du routeur : assurez-vous que le routeur soit allumé. Patientez un petit peu (le temps que le routeur démarre), puis recherchez-le à nouveau sur votre appareil.

- La page de configuration du routeur ne s'affiche pas sur votre appareil : assurez-vous que votre appareil soit connecté au réseau Wi-Fi du routeur, puis saisissez 192.168.3.1 dans la barre d'adresse du navigateur pour afficher la page sur votre appareil.

- La page affiche "Le câble est déconnecté." : assurez-vous que le port WAN du routeur soit connecté au port LAN du modem, et que ce dernier ait un accès à Internet. Vérifiez que toutes les jointures soient correctement connectées et que le contact soit bien établi ; vérifiez que les câbles réseau soient en bon état.

Si le problème persiste, restaurez les paramètres d'usine du routeur, puis suivez les instructions du guide pour reconnecter les câbles et configurer le routeur.

Q2 : comment restaurer les paramètres d'usine du routeur?

Branchez le routeur sur secteur et patientez jusqu'à ce qu'il ait fini de démarrer. Avec une aiguille ou une épingle, appuyez sur le bouton de réinitialisation (RESET) du routeur pendant plus de 2 secondes jusqu'à ce que le voyant s'éteigne. Patientez jusqu'à ce que le routeur ait fini son redémarrage. Lorsque le voyant passe au rouge, cela indique que les paramètres d'usine ont été restaurés sur le routeur.

Lorsque les paramètres d'usine sont restaurés sur le routeur, ce dernier doit être configuré à nouveau.

Q3 : comment faire pour connecter un routeur Huawei supplémentaire (avec bouton H/Hi) au réseau de mon HUAWEI WiFi AX3 ?

Vous pouvez connecter le routeur de l'une des manières suivantes :

• Connexion filaire. Connectez le port WAN du routeur supplémentaire (nouveau ou dont les paramètres d'usine ont été restaurés) au port LAN du HUAWEI WiFi AX3 configuré à l'aide d'un câble Ethernet.
• Connexion sans fil (via le bouton H). Étape 1 : placez le routeur supplémentaire (nouveau ou dont les paramètres d'usine ont été restaurés) à 1 mètre du HUAWEI WiFi AX3 configuré et branchez-le sur secteur. Étape 2 : lorsque le voyant du HUAWEI WiFi AX3 se met à clignoter, appuyez sur le bouton H de ce dernier. Patientez jusqu'à ce que le voyant du routeur supplémentaire indique que celui-ci est connecté au réseau.

Les modèles d'appareil HUAWEI suivants sont pris en charge : WS5800, WS7100 et WS7200. Pour des informations concernant d'autres modèles d'appareil, veuillez consulter le manuel de l'appareil.

Q4 : comment connecter un appareil Wi-Fi avec le routeur via WPS ?

Lorsque votre routeur est allumé, appuyez sur son bouton H, puis appuyez sur le bouton WPS de l'appareil Wi-Fi (tel qu'un téléphone) dans les 2 minutes qui suivent. Cela permettra de lancer une négociation WPS standard et de connecter l'appareil Wi-Fi au réseau Wi-Fi du routeur.

Q5 : que faire en cas d'oubli du mot de passe de connexion de l'application ou de la page de gestion web du routeur ?

Essayez d'utiliser le mot de passe du réseau Wi-Fi du routeur pour vous connecter. Si le problème persiste, restaurez les paramètres d'usine du routeur.

Q6 : que faire si certains de mes appareils ne détectent pas le réseau Wi-Fi ou ne peuvent pas s'y connecter ?

Le routeur prend en charge le Wi-Fi 6, la technologie Wi-Fi nouvelle génération capable d'améliorer les vitesses de connexion au réseau des appareils Wi-Fi 6. Toutefois, certains appareils plus anciens, tels que les ordinateurs portables utilisant des adaptateurs réseau Intel, pourraient ne pas détecter le réseau Wi-Fi ou ne pas pouvoir s'y connecter en raison de problèmes de compatibilité. Si c'est le cas, essayez de mettre à jour la version logicielle des appareils en vous référant à leur manuel d'instruction, ou procédez comme suit :

Mettez à jour le routeur et l'application de gestion de l'appareil connecté HUAWEI vers leur dernière version. Ouvrez ensuite l'application, touchez l'icône du routeur, touchez Montrer plus recherchez et activez Réseau Wi-Fi 5 de secours, puis connectez votre appareil au réseau Wi-Fi 5.

Q7 : comment utiliser la fonction NFC du routeur pour se connecter rapidement au réseau Wi-Fi ?

Déverrouillez votre téléphone, activez la fonction NFC de ce dernier et placez la zone NFC située à l'arrière contre la zone NFC du routeur, puis suivez les instructions à l'écran pour connecter le téléphone au réseau Wi-Fi.

Cette fonctionnalité est disponible sur les appareils Android prenant en charge la fonction NFC, toutefois la connexion pourrait ne pas être établie avec les appareils disposant d'une fonction NFC non standard. Les appareils iOS ne prennent pas en charge la connexion via NFC.

Informations relatives à la sécurité

Utilisation et sécurité

• N'utilisez pas votre appareil quand cela est interdit. N'utilisez pas l'appareil si celui-ci peut provoquer un danger ou créer des interférences avec d'autres appareils électroniques.
• Les fabricants de stimulateurs cardiaques recommandent de laisser un écart minimum de 15 cm entre un appareil et un stimulateur cardiaque afin d'empêcher des interférences potentielles avec le stimulateur. Si vous utilisez un stimulateur cardiaque, tenez l'appareil du côté opposé au stimulateur cardiaque et ne portez pas l'appareil dans votre poche avant.
• Évitez les environnements poussiéreux, humides ou sales. Évitez les champs magnétiques. L'utilisation de l'appareil dans ces environnements peut entraîner des dysfonctionnements des circuits.
• Les températures d'utilisation idéales sont entre 0°C et 40°C. Les températures de stockage idéales sont entre -40°C et +70°C. Des températures extrêmement froides ou chaudes peuvent endommager votre appareil ou les accessoires.
• Conservez l'appareil et les accessoires dans un endroit bien aéré et frais, à l'écart des rayons directs du soleil. N'enveloppez pas et ne recouvrez pas votre appareil de serviettes ou d'autres objets. Ne placez pas l'appareil dans un récipient ayant une faible capacité de dissipation thermique, comme par exemple une boîte ou un sac.

• Cet appareil doit être installé et manipulé à une distance minimum de 20 cm entre le radiateur et votre corps.

• L'utilisation d'accessoires électriques (adaptateur d'alimentation, chargeur ou batterie) non approuvés ou incompatibles risque d'endommager votre appareil, de raccourcir sa durée de vie ou de provoquer un incendie, une explosion ou d'autres accidents.

• Pour les appareils enfichables, la prise de courant doit être installée près des appareils et être facile d'accès.
• Débranchez l'adaptateur d'alimentation de la prise électrique et de l'appareil lorsque vous ne l'utilisez pas.
• Ne touchez pas l'appareil ou le chargeur si vous avez les mains mouillées. Cela pourrait provoquer des courts-circuits, des dysfonctionnements ou des électrocutions.

Consignes de traitement et de recyclage

La présence de ce symbole sur le produit, sur la batterie, dans la documentation ou sur l'emballage vous rappelle que tous les produits et les piles/batteries arrivés à la fin de leur cycle de vie doivent être déposés dans des points de collecte spéciaux désignés par les autorités locales. Cela contribue à garantir que les équipements électriques et électroniques (EEE) sont recyclés et traités de façon à récupérer les matériaux précieux et à protéger la santé humaine et l'environnement.

Pour plus d'informations, veuillez contacter les autorités locales, votre revendeur ou le service de traitement des ordures ménagères, ou vous rendre sur le site Internet

Réduction des substances dangereuses

Cet appareil et ses accessoires électriques respectent la réglementation locale en vigueur concernant la restriction de l'utilisation de certaines substances dangereuses contenues dans les équipements électriques et électroniques, entre autres les règlements de l'UE REACH, RoHS et la directive relative aux batteries (le cas échéant). Pour les déclarations de conformité REACH et RoHS, veuillez consulter notre site Internet https://consumer.huawei.com/certification.

Conformité à Industrie Canada

Déclaration d'Industrie Canada

Cet appareil est conforme à la norme CAN ICES-3 (B)/NMB-3 (B).

Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : (1) l'appareil ne doit pas produire de brouillage, et (2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Restrictions dans la bande de 5 GHz

Dans la bande de 5,15 à 5,25 GHz, les appareils UNII seront restreints aux opérations intérieures pour réduire toute possibilité d'interférence pouvant nuire aux opérations du Système satellite mobile dans le même canal (MSS).

Mention légale

Copyright © Huawei 2020. Tous droits réservés.

CE DOCUMENT EST FOURNI À TITRE INFORMATIF UNIQUEMENT. IL NE CONSTITUE EN AUCUN CAS UNE FORME DE GARANTIE.

Marques de commerce et autorisations

Wi-Fi ^® , le logo Wi-Fi CERTIFIED et le logo Wi-Fi sont des marques commerciales de la Wi-Fi Alliance.

Les autres marques de commerce, produits, services ou noms d'entreprise mentionnés appartiennent à leurs propriétaires respectifs.

Mise à jour de la version

Afin d'améliorer la sécurité du produit et de vous fournir une meilleure expérience utilisateur, nous vous enverrons régulièrement des informations lors de la sortie d'une mise à jour importante.

Politique de confidentialité

Pour mieux comprendre comment nous utilisons et protégeons vos informations personnelles, veuillez consulter la politique de confidentialité à l'adresse

http://consumer.huawei.com/privacy-policy.

Contrat de licence utilisateur final

Veuillez lire et accepter le contrat de licence utilisateur final (HUAWEI CLUF) sur l'interface web de gestion du produit avant d'utiliser le produit.

Pour obtenir davantage d'assistance

Visitez le site https://consumer.huawei.com/en/support/hotline pour connaître le numéro de l'assistance technique et l'adresse électronique les plus récents correspondant à votre pays ou région.
