UDR-1808 - Drone uGo - Notice d'utilisation et mode d'emploi gratuit

Marque	uGo
Modèle	UDR-1808
Type de produit	Drone quadricoptère
Dimensions	105 x 92 x 30 mm
Poids	23 g
Alimentation drone	Batterie Li-Po 3,7 V / 380 mAh
Temps de vol	5,5 minutes
Temps de recharge	60 minutes
Vitesse maximale	3 m/s (vol horizontal), 5 m/s (montée/descente)
Rayon d'action	30-50 m
Fonctions principales	Vol avant/arrière/latéral, montée/descente, rotation 360°, retour automatique, trimage, acrobaties aériennes, contrôle de vitesse
Communication sans fil	2,4 GHz
Alimentation télécommande	4 piles AA (non incluses)
Contenu de la boîte	Drone, télécommande, câble USB, notice d’utilisation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Stocker dans un endroit sec, à l’abri du feu, du soleil et des sources de chaleur intense.
Sécurité	Ne pas ouvrir, ne pas jeter, ne pas modifier. Maintenir hors de portée des enfants. Utiliser loin des personnes et obstacles. Respecter les réglementations locales de vol.
Pièces détachées et réparabilité	Réparations et réglages confiés à un spécialiste. Pas de pièces détachées spécifiées.
Garantie	24 mois
Conformité	CE (RED 2014/53/EU, RoHS 2011/65/EU), sous-catégorie A1 (catégorie ouverte)

FOIRE AUX QUESTIONS - UDR-1808 uGo

Comment charger la batterie du drone ?

Ouvrez la trappe de la batterie, connectez la batterie au câble de chargement USB fourni, puis branchez-le sur un port USB (PC ou adaptateur). La LED s’allume pendant la charge et s’éteint quand elle est complète (environ 60 minutes). Déconnectez ensuite la batterie et réinstallez-la dans le drone.

Comment connecter la télécommande au drone ?

Allumez le drone en maintenant le bouton d’alimentation enfoncé 2 secondes jusqu’à ce que le voyant clignote. Placez le drone sur une surface plane. Allumez la télécommande, puis déplacez le joystick gauche vers le haut puis vers le bas. Les lumières du fuselage s’allumeront, indiquant la connexion réussie.

Que faire si le drone dérive tout seul vers l’avant ou l’arrière ?

Utilisez les boutons de trimage. Si le drone vole en arrière, appuyez sur le bouton de trimage vol (n°5) pour équilibrer. S’il avance tout seul, appuyez sur le bouton de trimage vol en arrière (n°4). De même pour les latéraux (trimage droite/gauche).

Quelle est la durée de vol maximale ?

Le temps de vol est d’environ 5,5 minutes. Pour prolonger la durée, prévoyez des batteries supplémentaires et respectez les conditions météo (vent inférieur à force 4).

Puis-je voler sous la pluie ou par vent fort ?

Non. Le drone doit être utilisé dans une pièce spacieuse ou à l’extérieur par temps sec, sans pluie ni neige, et avec un vent inférieur à force 4. Des conditions défavorables peuvent endommager l’appareil ou causer une perte de contrôle.

Comment effectuer un atterrissage d’urgence ?

Appuyez longuement sur le bouton Décollage/Atterrissage (n°8) pendant plus de 3 secondes pour un arrêt immédiat des moteurs. En mode normal, une pression brève fait atterrir lentement le drone.

Le drone est-il un jouet ?

Non, ce n’est pas un jouet. Il doit être utilisé par des adultes ou sous supervision. Gardez-le hors de portée des enfants et des animaux. Respectez les consignes de sécurité et la réglementation en vigueur.

Quelle est la distance maximale de contrôle ?

Le rayon d’action est de 30 à 50 mètres en conditions idéales. Évitez les obstacles et les interférences pour maintenir la liaison radio.

Comment remplacer les piles de la télécommande ?

Dévissez la vis du couvercle des piles, retirez-le, insérez 4 piles AA en respectant la polarité (+/-), puis refermez le couvercle et revissez.

Que faire si le drone ne répond plus ?

Vérifiez d’abord que les batteries sont chargées. Essayez de réinitialiser la connexion en éteignant et rallumant le drone et la télécommande. Si le problème persiste, consultez la notice ou contactez un spécialiste. Ne tentez pas d’ouvrir l’appareil.

MODE D'EMPLOI UDR-1808 uGo

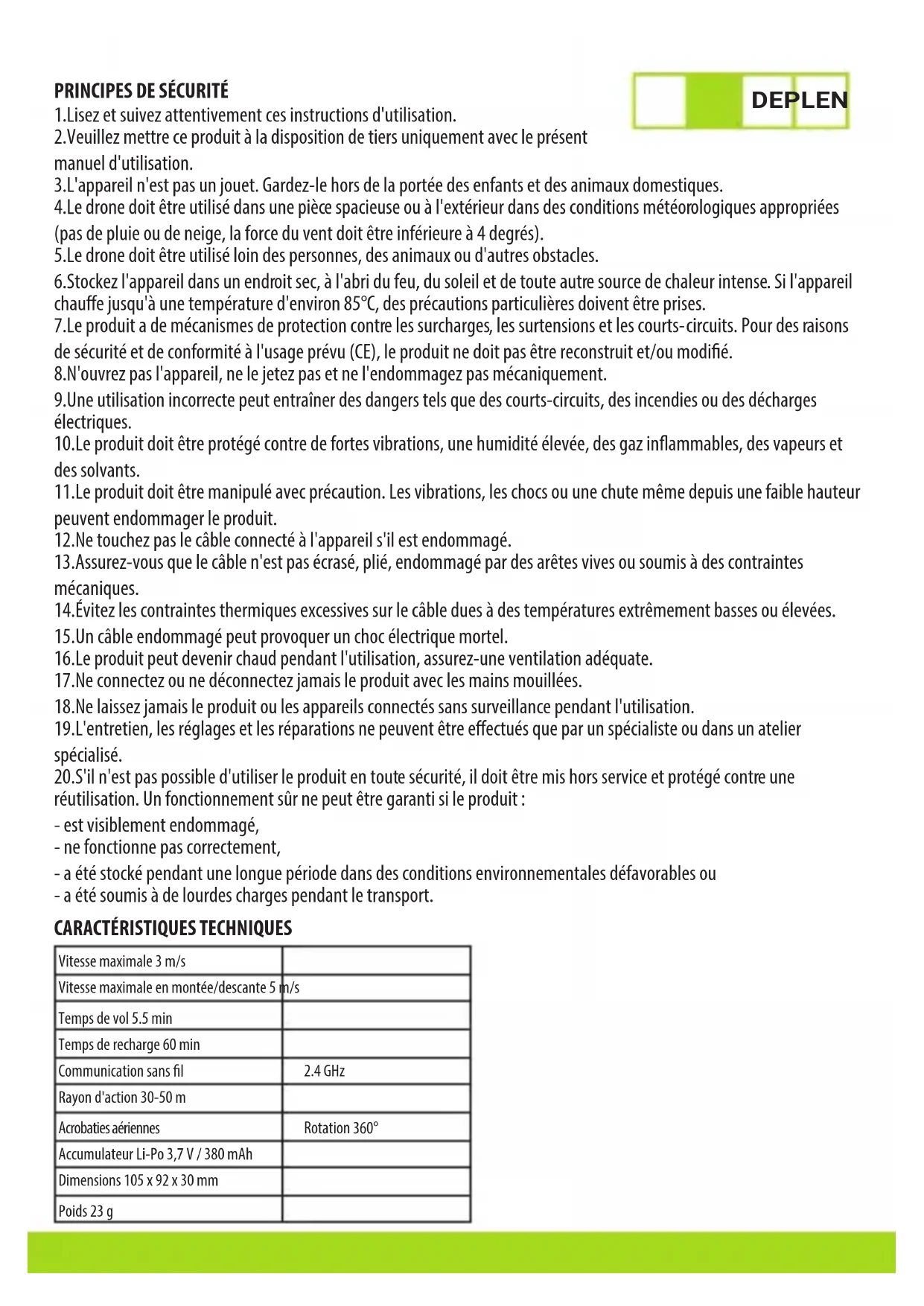

1. Lisez et suivez attentivement ces instructions d'utilisation.

2. Veuillez mettre ce produit à la disposition de tiers uniquement avec le présent manuel d'utilisation.

3.L'appareil n'est pas un jouet. Gardez-le hors de la portée des enfants et des animaux domestiques.

1. Le drone doit être utilisé dans une pièce spacieuse ou à l'extérieur dans des conditions météorologiques appropriées (pas de pluie ou de neige, la force du vent doit être inférieure à 4 degrés).

2. Le drone doit être utilisé loin des personnes, des animaux ou d'autres obstacles.

3. Stockez l'appareil dans un endroit sec, à l'abri du feu, du soleil et de toute autre source de chaleur intense. Si l'appareil chauffe jusqu'à une température d'environ 85°C, des précautions particulières doivent être prises.

4. Le produit a de mécanismes de protection contre les surcharges, les surtensions et les courts-circuits. Pour des raisons de sécurité et de conformité à l'usage prévu (CE), le produit ne doit pas être reconstruit et/ou modifié.

8.N'ouvrez pas l'appareil, ne le jetez pas et ne l'endommagez pas mécaniquement.

1. Une utilisation incorrecte peut entraîner des dangers tels que des courts-circuits, des incendies ou des décharges électriques.

2. Le produit doit être protégé contre de fortes vibrations, une humidité élevée, des gaz inflammables, des vapeurs et des solvants.

3. Le produit doit être manipulé avec précaution. Les vibrations, les chocs ou une chute même depuis une faible hauteur peuvent endommager le produit.

4. Ne touchez pas le câble connecté à l'appareil s'il est endommagé.

5. Assurez-vous que le câble n'est pas écrasé, plié, endommagé par des arêtes vives ou soumis à des contraintes mécaniques.

6. Évitez les contraintes thermiques excessives sur le câble dues à des températures extrêmement basses ou élevées.

7. Un câble endommagé peut provoquer un choc électrique mortel.

8. Le produit peut devenir chaud pendant l'utilisation, assurez-une ventilation adéquate.

9. Ne connectez ou ne déconnectez jamais le produit avec les mains mouillées.

10. Ne laissez jamais le produit ou les appareils connectés sans surveillance pendant l'utilisation.

11. L'entretien, les réglages et les réparations ne peuvent être effectués que par un spécialiste ou dans un atelier spécialisé.

12. S'il n'est pas possible d'utiliser le produit en toute sécurité, il doit être mis hors service et protégé contre une réutilisation. Un fonctionnement sûr ne peut être garanti si le produit :

- ne fonctionne pas correctement,

- a été stocké pendant une longue période dans des conditions environnementales défavorables ou

- a été soumis à de lourdes charges pendant le transport.

CARACTÉRISTIQUES TECHNIQUES

Vitesse maximale 3 m/s
Vitesse maximale en montée/descante 5 m/s
Temps de vol 5.5 min
Temps de recharge 60 min
Communication sans fil	2.4 GHz
Rayon d'action 30-50 m
Acrobaties aériennes	Rotation 360°
Accumulateur Li-Po 3,7 V / 380 mAh
Dimensions 105 x 92 x 30 mm
Poids 23 g

1 2 3 4 6 7 8 5 9 10 11 12

13

N° Bouton Descriptif de la fonction
1.		Permet d'ajuster la vitesse de vol du drone.Contrôle de la vitesse
	Rotation à 360° Permet de faire pivoter le drone à 360 degrés — fonction de rotation 3D.2.
3.	Changement de direction de vol / retour	Appuyer brièvement sur le bouton change la direction de vol.Maintenir le bouton enfoncé pendant 3 secondes active la fonction de retour.
		Si le drone vole tout seul en arrière, appuyez sur le bouton pour équilibrer le vol.Trimage vol
5.	Trimage vol en arrière	Si le drone avance tout seul, appuyez sur le bouton pour équilibrer le vol.
		Montrée / descente / virage r à gauche et à droite.Joystick gauche6.
7.	Joystick droit	Vol en avant / en arrière / latéral.
8.	Bouton Décollage / Atterrissage / Atterrissage d'urgence	Appuyez sur le bouton pour démarrer les moteurs.Appuyez à nouveau sur le bouton pour amener le drone à une hauteur spécifiée.En mode de vol normal, appuyez à nouveau sur ce bouton pour faire atterrir lentement le drone. Un appui long sur ce bouton entraîne un arrêt immédiat.
		Appuyez brièvement sur ce bouton pour contrôler la fonction de l'interrupteur d'éclairage.D
		Bouton permettant une rotation horizontale de 360°.Rotation10.
11.	Trimage vol à droite	Si le drone part tout seul vers la droite, appuyez sur le bouton pour équilibrer le vol.
12.	Trimage vol à gauche Si le drone part tout seul vers la gauche, appuyez sur le bouton pour équilibrer le vol.
13.	Interrupteur marche/arrêt Active et désactive la télécommande.

en avant4.

ode LED9.

INSTALLATION DE LA PILE DE LA TÉLÉCOMMANDE

1. Dévissez la vis et retirez le couvercle des piles.
2. Insérez 4 piles AA dans la télécommande en respectant la polarité indiquée.
3. Remettez le couvercle des piles en place et fixez-le avec la vis.

DEPLEN

INSTALLATION ET CHARGEMENT DE LA BATTERIE DU DRONE

1. Ouvrez la trappe de la batterie.
2. Connectez la batterie au câble de chargement fourni. Connectez celui-ci à un port USB (d'un PC / ordinateur portable ou d'un adaptateur secteur).
3. Pendant la charge, la LED s'allume en continu. Quand la charge est complète, la diode s'éteint. Le temps de charge estimé est de 60 minutes.
4. Déconnectez la batterie du chargeur en relâchant le loquet de sécurité (photo 2 côté batterie), puis réinstallez la batterie dans le drone (photo 3).

PRÉPARATION AU VOL

1. Appuyez sur le bouton d'alimentation du drone et maintenez-le enfoncé pendant 2 secondes, attendez jusqu'à ce que le voyant du fuselage clignote. Ensuite, placez le drone sur une surface plane.
2. Activez la télécommande, déplacez le joystick gauche vers le haut et vers le bas. Les lumières sur le fuselage s'allumeront et la télécommande sera connectée avec succès.

COMMANDE DU DRONE EN VOL

1. Le joystick gauche du drone gère la montée et la descente. Lorsque vous poussez le joystick vers le haut, le drone commence à monter. Une fois déplacé vers le bas, le drone commencera à descendre.

2.En déplaçant le joystick gauche vers la gauche, le drone tourne autour de son axe vers la gauche.

En déplacant le joystick gauche vers la droite, le drone tourne autour de son axe vers la droite.

3.En déplaçant le joystick droite vers la gauche, le drone commencera à voler à gauche.

En déplaçant le joystick droite vers la droite, le drone commencera à voler à droite.

CONTENU

• Drone Zephir 3.0
  • Télécommande
  • Câble USB
• Notice d'utilisation

PRINCIPES DE COMMANDE DU DRONE

L'opérateur est tenu de:

• s'assurer d'avoir une assurance adéquate,
• vérifier si la zone de vol n'est pas une zone d'exclusion aérienne ou une zone soumise à d'autres restrictions,
  • garder le drone en vue à tout moment,
• maintenir une distance de sécurité entre l'aéronef et les personnes, les animaux et les autres aéronefs,
• signaler immédiatement à l'autorité nationale de l'aviation civile si votre drone est impliqué dans un accident impliquant des blessures graves ou mortelles ou impliquant un aéronef avec équipage à bord,
• utiliser le drone selon les instructions du fabricant,
• ne pas survoler des rassemblements de personnes,
• na pas voler à plus de 120 m du point le plus proche de la surface du sol,
• ne pas voler à proximité d'aéronefs et à proximité d'aéroports, d'aires d'atterrissage ou des endroits des opérations de sauvetage sont en cours,
• ne pas porter atteinte à la vie privée des autres,
• ne pas utiliser de drones pour transporter des matières dangereuses ou pour faire déverser des matières,
• ne pas effectuer des modifications du drone, ne pas installer de logiciels autres que celui recommandé par le fabricant.

GÉNÉRALITÉS

• Produit couvert par une garantie de 24 mois.
• Produit sûr, conforme aux exigences de l'UE.
• Produit fabriqué conformément à la norme européenne RoHS.
• Le symbole DEEE (poubelle barrée d'une croix) signifie que ce produit ne peut pas être traité comme déchet ménager. L'élimination correcte des déchets d'équipements permet d'éviter les risques pour la santé humaine et l'environnement, résultant de la présence éventuelle de substances, mélanges et composants dangereux dans l'équipement, ainsi que d'un stockage et d'un traitement inappropriés de ces équipements. La collecte sélective permet également de récupérer les matériaux et composants à partir desquels l'appareil a été fabriqué. Pour plus de détails sur le recyclage de ce produit, veuillez contacter le revendeur où vous l'avez acheté ou votre autorité locale.
• Par la présente, IMPAKT SA déclare que l'appareil UDR-1808 est conforme aux exigences essentielles et aux autres dispositions pertinentes des directives 2014/53/EU (RED) et 2011/65/EU (RoHS). La déclaration de conformité CE complète est disponible sur www.impakt.com.pl dans l'onglet du produit.

Le drone Zephir 3.0 est classé dans la sous-catégorie A1 et peut être exploité dans la catégorie « ouverte ».
