UDR-1808 - Dron uGo - Bezpłatna instrukcja obsługi

Marka	uGo
Model	UDR-1808
Typ produktu	Dron quadkopter
Wymiary	105 x 92 x 30 mm
Waga	23 g
Zasilanie drona	Bateria Li-Po 3,7 V / 380 mAh
Czas lotu	5,5 minut
Czas ładowania	60 minut
Maksymalna prędkość	3 m/s (lot poziomy), 5 m/s (wznoszenie/opadanie)
Zasięg	30-50 m
Główne funkcje	Lot do przodu/tyłu/boczny, wznoszenie/opadanie, obrót 360°, automatyczny powrót, trymowanie, akrobacje powietrzne, kontrola prędkości
Komunikacja bezprzewodowa	2,4 GHz
Zasilanie pilota	4 baterie AA (nie dołączone)
Zawartość pudełka	Dron, pilot, kabel USB, instrukcja obsługi
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Przechowywać w suchym miejscu, z dala od ognia, słońca i intensywnych źródeł ciepła.
Bezpieczeństwo	Nie otwierać, nie wyrzucać, nie modyfikować. Trzymać z dala od dzieci. Używać z dala od ludzi i przeszkód. Przestrzegać lokalnych przepisów lotniczych.
Części zamienne i naprawa	Naprawy i regulacje powierzyć specjaliście. Nie określono części zamiennych.
Gwarancja	24 miesiące
Zgodność	CE (RED 2014/53/UE, RoHS 2011/65/UE), podkategoria A1 (kategoria otwarta)

Często zadawane pytania - UDR-1808 uGo

Jak naładować baterię drona?

Otwórz klapkę baterii, podłącz baterię do dołączonego kabla ładującego USB, a następnie podłącz do portu USB (PC lub adapter). Diody LED świecą podczas ładowania i gasną po zakończeniu (około 60 minut). Następnie odłącz baterię i włóż ją z powrotem do drona.

Jak podłączyć pilota do drona?

Włącz drona, przytrzymując przycisk zasilania przez 2 sekundy, aż kontrolka zacznie migać. Umieść drona na płaskiej powierzchni. Włącz pilota, a następnie przesuń lewy drążek w górę, a potem w dół. Światła na kadłubie zapalą się, sygnalizując udane połączenie.

Co zrobić, jeśli dron sam dryfuje do przodu lub do tyłu?

Użyj przycisków trymowania. Jeśli dron leci do tyłu, naciśnij przycisk trymowania do przodu (nr 5), aby wyważyć. Jeśli leci sam do przodu, naciśnij przycisk trymowania do tyłu (nr 4). Podobnie dla bocznych (trymowanie w prawo/lewo).

Jaki jest maksymalny czas lotu?

Czas lotu wynosi około 5,5 minuty. Aby wydłużyć czas, przygotuj dodatkowe baterie i przestrzegaj warunków pogodowych (wiatr poniżej 4 w skali Beauforta).

Czy mogę latać w deszczu lub przy silnym wietrze?

Nie. Dron powinien być używany w przestronnym pomieszczeniu lub na zewnątrz przy suchej pogodzie, bez deszczu ani śniegu, i przy wietrze poniżej 4 w skali Beauforta. Niekorzystne warunki mogą uszkodzić urządzenie lub spowodować utratę kontroli.

Jak wykonać awaryjne lądowanie?

Naciśnij i przytrzymaj przycisk Start/Lądowanie (nr 8) przez ponad 3 sekundy, aby natychmiast zatrzymać silniki. W trybie normalnym krótkie naciśnięcie powoduje powolne lądowanie drona.

Czy dron jest zabawką?

Nie, to nie jest zabawka. Powinien być używany przez dorosłych lub pod nadzorem. Trzymaj go z dala od dzieci i zwierząt. Przestrzegaj zasad bezpieczeństwa i obowiązujących przepisów.

Jaka jest maksymalna odległość sterowania?

Zasięg wynosi od 30 do 50 metrów w idealnych warunkach. Unikaj przeszkód i zakłóceń, aby utrzymać łączność radiową.

Jak wymienić baterie w pilocie?

Odkręć śrubę pokrywy baterii, wyjmij ją, włóż 4 baterie AA zgodnie z polaryzacją (+/-), a następnie zamknij pokrywę i przykręć.

Co zrobić, jeśli dron nie odpowiada?

Najpierw sprawdź, czy baterie są naładowane. Spróbuj zresetować połączenie, wyłączając i włączając drona oraz pilota. Jeśli problem nadal występuje, sprawdź instrukcję lub skontaktuj się ze specjalistą. Nie próbuj otwierać urządzenia.

INSTRUKCJA OBSŁUGI UDR-1808 uGo

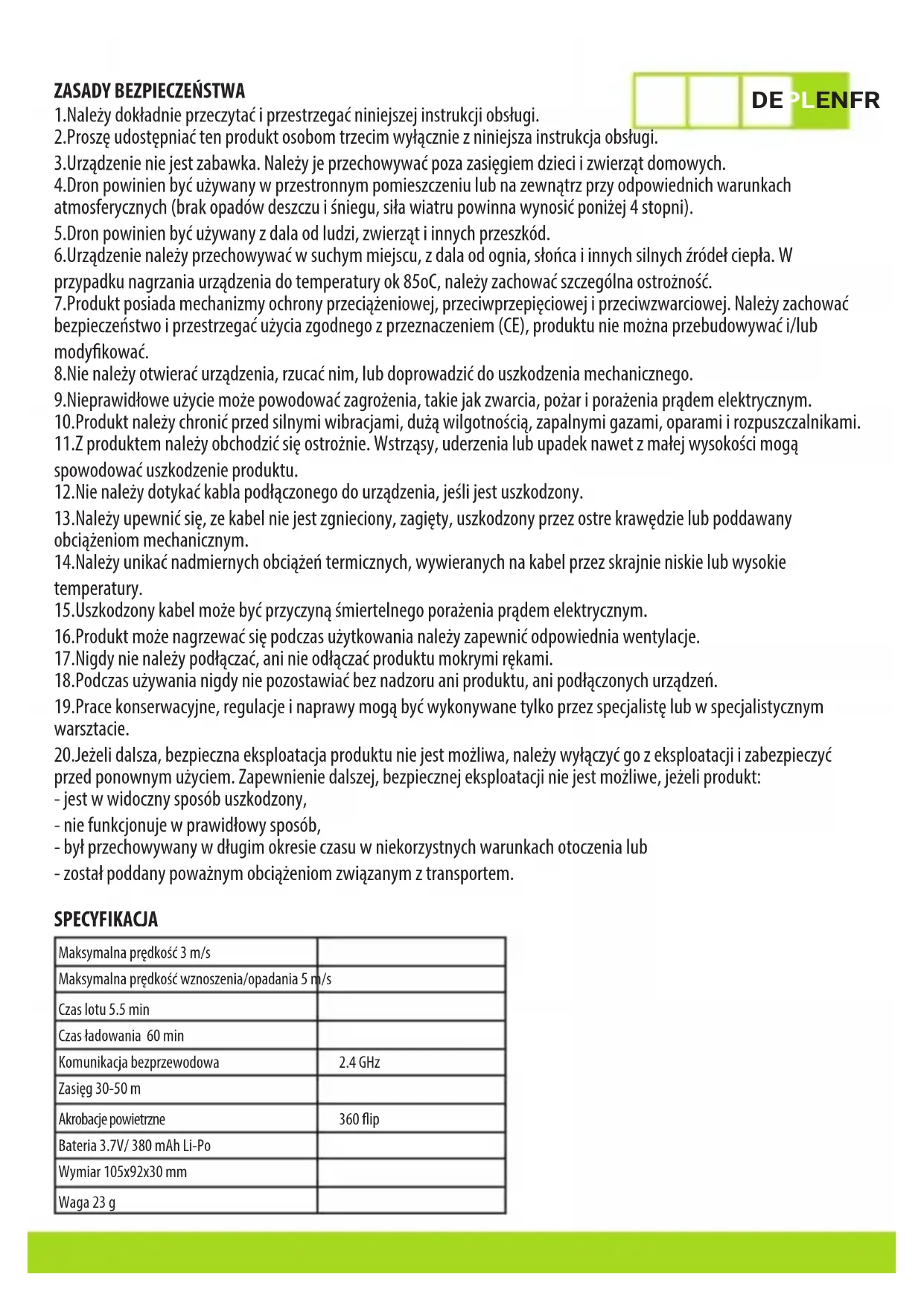

1. Należy dokładnie przeczytać i przestrzegać niniejszej instrukcji obsługi.

2. Proszę udostępniać ten produkt osobom trzecim wyłącznie z niniejsza instrukcja obsługi.

3. Urządzenie nie jest zabawka. Należy je przechowywać poza zasięgiem dzieci i zwierząt domowych.

4. Dron powinien być używany w przestronnym pomieszczeniu lub na zewnątrz przy odpowiednich warunkach atmosferycznych (brak opadów deszczu i śniegu, siła wiatru powinna wynosić poniżej 4 stopni).

5. Dron powinien być używany z dala od ludzi, zwierząt i innych przeszkód.

6. Urządzenie należy przechowywać w suchym miejscu, z dala od ognia, słońca i innych silnych źródeł ciepła. W przypadku nagrzania urządzenia do temperatury ok 85oC, należy zachować szczególna ostrożność.

7. Produkt posiada mechanizmy ochrony przeciążeniowej, przeciwprzepięciowej i przeciwzwarciowej. Należy zachować bezpieczeństwo i przestrzegać użycia zgodnego z przeznaczeniem (CE), produktu nie można przebudowywać i/lub modyfikować.

8. Nie należy otwierać urządzenia, rzucać nim, lub doprowadzić do uszkodzenia mechanicznego.

9. Nieprawidłowe użycie może powodować zagrożenia, takie jak zwarcia, pożar i porażenia prądem elektrycznym.

10. Produkt należy chronić przed silnymi wibracjami, dużą wilgotnością, zapalnymi gazami, oparami i rozpuszczalnikami.

11.Z produktem należy obchodzić się ostrożnie. Wstrząsy, uderzenia lub upadek nawet z małej wysokości mogą spowodować uszkodzenie produktu.

1. Nie należy dotykać kabla podłączonego do urządzenia, jeśli jest uszkodzony.

2. Należy upewnić się, ze kabel nie jest zgnieciony, zagięty, uszkodzony przez ostre krawędzie lub poddawany obciążeniom mechanicznym.

3. Należy unikać nadmiernych obciążeń termicznych, wywieranych na kabel przez skrajnie niskie lub wysokie temperatury.

4. Uszkodzony kabel może być przyczyną śmiertelnego porażenia prądem elektrycznym.

5. Produkt może nagrzewać się podczas użytkowania należy zapewnić odpowiednia wentylacje.

6. Nigdy nie należy podłącać, ani nie odłącać produktu mokrymi rękami.

7. Podczas używania nigdy nie pozostawiać bez nadzoru ani produktu, ani podłączonych urządzeń.

8. Prace konserwacyjne, regulacje i naprawy mogą być wykonywane tylko przez specjalistę lub w specjalistycznym warsztacie.

9. Jeżeli dalsza, bezpieczna eksploatacja produktu nie jest możliwa, należy wyłączyć go z eksploatacji i zabezpieczyć przed ponownym użyciem. Zapewnienie dalszej, bezpiecznej eksploatacji nie jest możliwe, jeżeli produkt:

- jest w widoczny sposób uszkodzony,

- nie funkcjonuje w prawidłowy sposób,

- był przechowywany w długim okresie czasu w niekorzystnych warunkach otoczenia lub

- został poddany poważnym obciążeniom związanym z transportem.

SPECYFIKACJA

Maksymalna prędkość 3 m/s
Maksymalna prędkość wznoszenia/opadania 5 m/s
Czas lotu 5.5 min
Czas ładowania 60 min
Komunikacja bezprzewodowa	2.4 GHz
Zasięg 30-50 m
Akrobacje powietrzne	360 flip
Bateria 3.7V/ 380 mAh Li-Po
Wymiar 105x92x30 mm
Waga 23 g

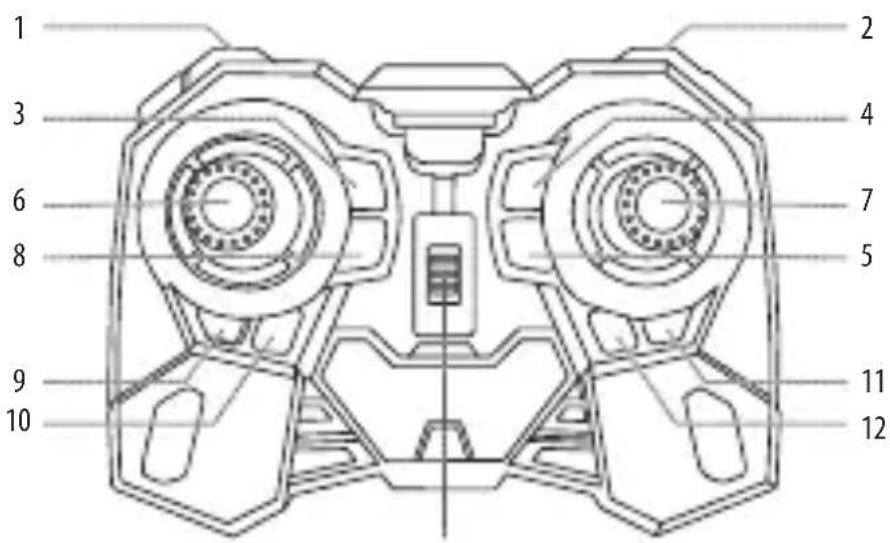

1 2 3 4 6 7 8 5 9 10 11 12

13

Nr Przycisk Opis funkcji
1.		Umożliwia dostosowanie prędkości lotu drona.Kontrola prędkości
	Flip 360° Umożliwia obrót drona o 360 stopni – funkcja obrotu 3D.2.
3.	Zmiana kierunku lotu/ powrót	Krótkie naciśnięcie przycisku powoduje zmianę kierunku lotu.Przytrzymanie przycisku przez 3 sekundy aktywuje funkcję powrotu.
		Jeśli dron porusza się sam do tyłu, naciśnij przycisk aby wyrównać lot.Trymer poruszania się
5.	Trymer poruszania się do tyłu	Jeśli dron porusza się sam do przodu, naciśnij przycisk aby wyrównać lot.
		Wznoszenie się/ zejście/ skręcanie w lewo i w prawo.Lewy drążek6.
7.	Prawy drążek	Lot do przodu/ do tyłu/ na boki.
8.	Przycisk startu/ lądowania/ awaryjne lądowanie	Naciśnij przycisk, aby uruchomić silniki.Naciśnij ponownie przycisk, aby wznieść drona na określoną wysokość.W normalnym trybie lotu dotknij tego przycisku ponownie, aby powoli wyłądować dronem na ziemi.Długie naciśnięcie tego przycisku powoduje nagłe zatrzymanie.
		Krótkie naciśnięcie tego przycisku umożliwia sterowanie funkcją włącznika światła.Dioda LE
		Przycisk umożliwiający wykonania obrotu w poziomie o 360 °.Obrót10.
11.	Trymowanie lotu w prawo	Jeśli dron porusza się sam w prawo, naciśnij przycisk aby wyrównać lot.
	Trymowanie lotu w lewo12.	Jeśli dron porusza się sam w lewo, naciśnij przycisk aby wyrównać lot.
13.	Włącznik/ wyłącznik Włącza i wyłącza pilot.

INSTALACJA BATERII PILOTA ZDALNEGO STEROWANIA

1. Odkręć śrubkę i zdejmij pokrywę baterii.
2. Umieść 4xAA baterie w pilocie zgodnie ze wskazaną polaryzacją.
3. Umieść pokrywę baterii na miejscu i zabezpiecz śrubką.

INSTALOWANIE I ŁADOWANIE BATERII DRONA

1.0twórz pokrywę baterii (photo 1).
2. Podłącz baterie do kabla ładującego znajdującego się w zestawie. Ten natomiast podłącz do gniazda USB (PC/Laptop lub adapter sieciowy).
3. Podczas ładowania dioda świeci światłem stałym. Po naładowaniu dioda zgaśnie. Szacunkowy czas ładowania to 60 min.
4. Odłącz baterię od ładowarki zwalniając zaczep zabezpieczający (photo 2 od strony baterii), a następnie zamontuj baterię ponownie w dronie (photo 3).

PRZYGOTOWANIE DO LOTU

1. Wciśnij i przytrzymaj przycisk power znajdujący się na dronie przez 2 sekundy, poczekaj, aż lampka kadłuba zacznie migać. Następnie umieść drona na równym podłożu.
2. Włącz pilota, przesuń lewy drążek do góry i do dołu. Światła na kadłubie zaświecą się, a pilot zostanie pomyślnie połączony.

KONTROLA DRONA PODCZAS LOTU

1. Za wznoszenie i opadanie drona odpowiada lewy drążek pilota. Po przesunięciu drążka do góry dron zacznie się wznosić. Po przesunięciu do dołu, dron zacznie opadać.
2. Przesunięcie lewego drążka sterowania w lewo powoduje, że dron zacznie obracać się wokół własnej osi w lewo. Przesunięcie lewego drążka sterowania w prawo powoduje, że dron zacznie obracać się wokół własnej osi w prawo.
3. Przesunięcie prawego drążka w lewo spowoduje, że dron zacznie lecieć w lewo.
   Przesunięcie prawego drążka w prawo spowoduje, że dron zacznie lecieć w prawo.

ZAWARTOŚĆ

• Dron Zephir 3.0
- Pilot
• Kabel USB
- Instrukcja obsługi

Operator drona musi przestrzegać poniższych zasad:

• Upewnić się, że ma odpowiednie ubezpieczenie.
• Sprawdzić, czy obszar, w którym ma zostać wykonany lot, nie jest objęty strefą zakazu lotów lub innymi ograniczeniami.
• Utrzymywać dron przez cały czas w zasięgu wzroku.
• Utrzymywać bezpieczną odległość między dronem a osobami, zwierzętami i innymi statkami powietrznymi.
• Niezwłocznie zgłosić krajowemu organowi lotnictwa cywilnego, jeżeli twój dron brał udział w wypadku, w którym osoby odniosły poważne lub śmiertelne urazy, lub który dotyczył załogowego statku powietrznego.
• Posługiwać się dronem zgodnie z instrukcją producenta.
• Nie wykonywać przelotów nad zgromadzeniem osób.
• Nie wykonywać lotów na wysokości wyższej niż 120 m od najbliższego punktu powierzchni ziemi.
• Nie wykonywać lotów w pobliżu statków powietrznych i w sąsiedztwie lotnisk, lądowisk lub w miejscach, w których trwają działania ratownicze.
• Nie naruszać prywatności innych osób.
• Nie używać dronów do przewozu materiałów niebezpiecznych lub zrzucania materiałów.
• Nie dokonywać modyfikacji drona. Instalować oprogramowania innego niż oprogramowanie zalecane przez producenta.

OGÓLNE

• Produkt objęty 24-miesięczną gwarancją.
• Produkt bezpieczny, zgodny z wymaganiami UE.
• Produkt wyprodukowany zgodnie z europejską normą RoHS.
• Użycie symbolu WEEE (przekreślony kosz) oznacza, że niniejszy produkt nie może być traktowany jako odpad domowy. Prawidłowa utylizacja zużytego sprzętu pozwala uniknąć zagrożeń dla zdrowia ludzi i środowiska naturalnego, wynikających z możliwej obecności w sprzęcie niebezpiecznych substancji, mieszanin oraz części składowych, a także niewłaściwego składowania i przetwarzania takiego sprzętu. Zbiórka selektywna pozwala także na odzyskiwanie materiałów i komponentów, z których wyprodukowane było urządzenie. W celu uzyskania szczegółowych informacji dotyczących recyklingu niniejszego produktu należy skontaktować się z punktem sprzedaży detalicznej, w którym dokonano zakupu, lub organem władzy lokalnej.
• Niniejszym IMPAKT S.A. oświadcza, że urządzenie UDR-1808 jest zgodne z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami dyrektywy 2014/53/UE (RED) i 2011/65/UE (ROHS). Pełna deklaracja zgodności CE znajduje się na stronie www.impakt.com.pl w zakładce produktu.

Dron Zephir 3.0 zaliczany jest do podkategorii A1 i można wykonywać nim operacje w kategorii otwartej.

ugg fun

www.ugo-europe.com
