UDR-1808 - Drohne uGo - Kostenlose Bedienungsanleitung

Marke	uGo
Modell	UDR-1808
Produkttyp	Quadrocopter-Drohne
Abmessungen	105 x 92 x 30 mm
Gewicht	23 g
Drohnenakku	Li-Po-Akku 3,7 V / 380 mAh
Flugzeit	5,5 Minuten
Ladezeit	60 Minuten
Höchstgeschwindigkeit	3 m/s (Horizontalflug), 5 m/s (Steigen/Sinken)
Reichweite	30-50 m
Hauptfunktionen	Vorwärts-/Rückwärts-/Seitwärtsflug, Steigen/Sinken, 360°-Drehung, automatische Rückkehr, Trimmung, Kunstflugmanöver, Geschwindigkeitsregelung
Funkkommunikation	2,4 GHz
Fernbedienungsstromversorgung	4 AA-Batterien (nicht enthalten)
Lieferumfang	Drohne, Fernbedienung, USB-Kabel, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. An einem trockenen Ort, fern von Feuer, Sonne und starken Wärmequellen lagern.
Sicherheit	Nicht öffnen, nicht wegwerfen, nicht modifizieren. Von Kindern fernhalten. Abseits von Personen und Hindernissen verwenden. Die örtlichen Flugvorschriften beachten.
Ersatzteile und Reparaturfähigkeit	Reparaturen und Einstellungen einem Fachmann überlassen. Keine Ersatzteile angegeben.
Garantie	24 Monate
Konformität	CE (RED 2014/53/EU, RoHS 2011/65/EU), Unterkategorie A1 (offene Kategorie)

Häufig gestellte Fragen - UDR-1808 uGo

Wie lade ich den Drohnenakku?

Öffnen Sie die Akkuklappe, verbinden Sie den Akku mit dem mitgelieferten USB-Ladekabel und schließen Sie es an einen USB-Anschluss (PC oder Adapter) an. Die LED leuchtet während des Ladevorgangs und erlischt, wenn der Akku vollständig geladen ist (ca. 60 Minuten). Trennen Sie dann den Akku und setzen Sie ihn wieder in die Drohne ein.

Wie verbinde ich die Fernbedienung mit der Drohne?

Schalten Sie die Drohne ein, indem Sie die Einschalttaste 2 Sekunden lang gedrückt halten, bis die Anzeige blinkt. Stellen Sie die Drohne auf eine ebene Fläche. Schalten Sie die Fernbedienung ein und bewegen Sie dann den linken Joystick nach oben und dann nach unten. Die Rumpflichter leuchten auf und zeigen die erfolgreiche Verbindung an.

Was tun, wenn die Drohne von selbst nach vorne oder hinten driftet?

Verwenden Sie die Trimmtasten. Wenn die Drohne rückwärts fliegt, drücken Sie die Vorwärtstrimmtaste (Nr. 5) zum Ausgleichen. Fliegt sie von selbst vorwärts, drücken Sie die Rückwärtstrimmtaste (Nr. 4). Gleiches gilt für die Seitwärtsbewegungen (Rechts-/Links-Trimmung).

Wie lange ist die maximale Flugzeit?

Die Flugzeit beträgt etwa 5,5 Minuten. Um die Flugzeit zu verlängern, verwenden Sie zusätzliche Akkus und beachten Sie die Wetterbedingungen (Wind unter Stärke 4).

Kann ich bei Regen oder starkem Wind fliegen?

Nein. Die Drohne darf nur in einem geräumigen Raum oder im Freien bei trockenem Wetter ohne Regen oder Schnee und mit Wind unter Stärke 4 verwendet werden. Ungünstige Bedingungen können das Gerät beschädigen oder zu Kontrollverlust führen.

Wie führe ich eine Notlandung durch?

Halten Sie die Start-/Landetaste (Nr. 8) länger als 3 Sekunden gedrückt, um die Motoren sofort zu stoppen. Im normalen Modus führt ein kurzer Tastendruck zu einer langsamen Landung der Drohne.

Ist die Drohne ein Spielzeug?

Nein, es ist kein Spielzeug. Es sollte von Erwachsenen oder unter Aufsicht verwendet werden. Von Kindern und Tieren fernhalten. Befolgen Sie die Sicherheitshinweise und geltenden Vorschriften.

Wie groß ist die maximale Steuerreichweite?

Die Reichweite beträgt unter idealen Bedingungen 30 bis 50 Meter. Vermeiden Sie Hindernisse und Störungen, um die Funkverbindung aufrechtzuerhalten.

Wie wechsle ich die Batterien der Fernbedienung?

Schrauben Sie die Schraube des Batteriefachdeckels ab, nehmen Sie den Deckel ab, legen Sie 4 AA-Batterien unter Beachtung der Polarität (+/-) ein, setzen Sie den Deckel wieder auf und schrauben Sie ihn fest.

Was tun, wenn die Drohne nicht mehr reagiert?

Überprüfen Sie zuerst, ob die Akkus geladen sind. Versuchen Sie, die Verbindung zurückzusetzen, indem Sie die Drohne und die Fernbedienung aus- und wieder einschalten. Wenn das Problem weiterhin besteht, schlagen Sie in der Bedienungsanleitung nach oder wenden Sie sich an einen Fachmann. Versuchen Sie nicht, das Gerät zu öffnen.

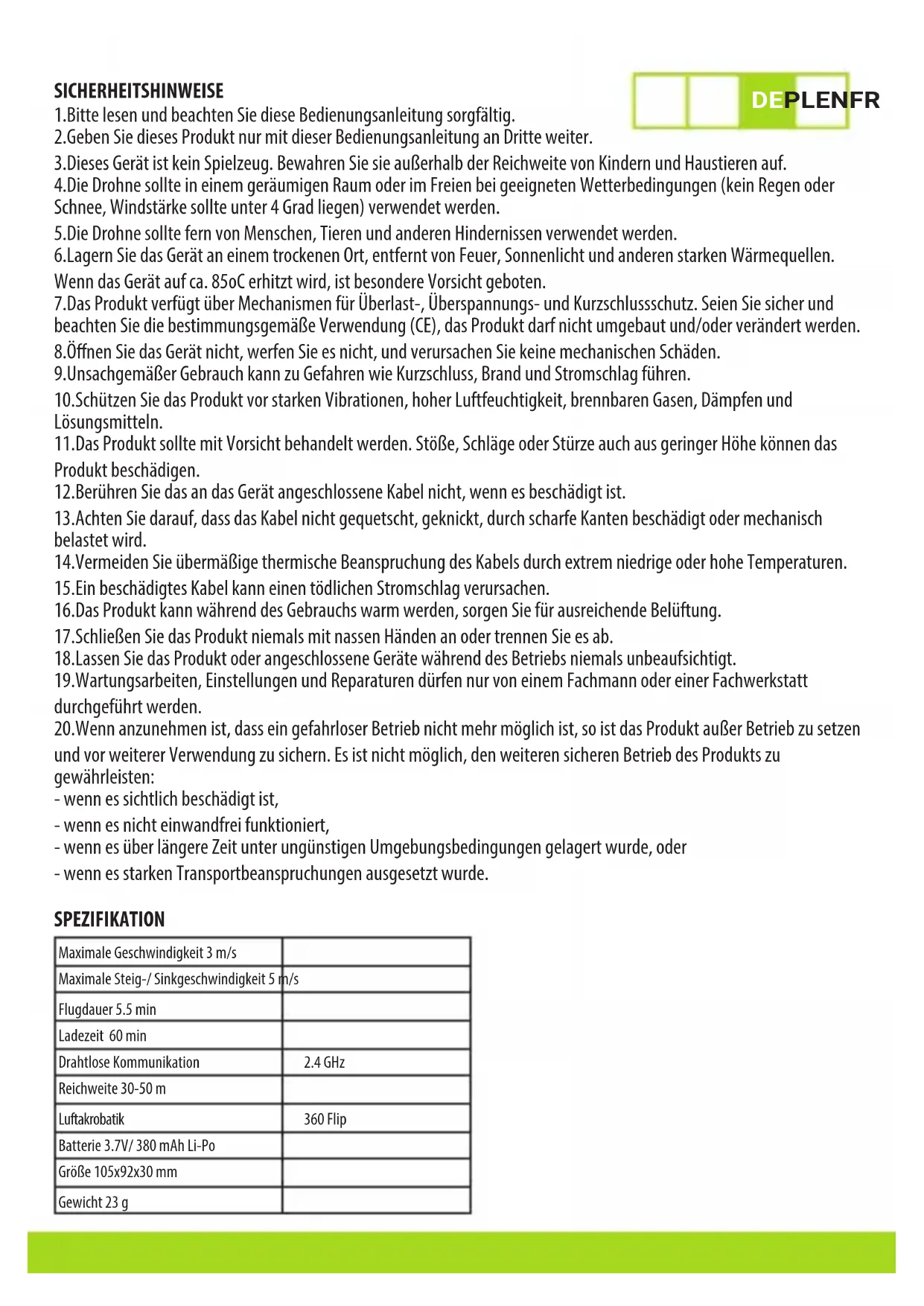

BEDIENUNGSANLEITUNG UDR-1808 uGo

1. Bitte lesen und beachten Sie diese Bedienungsanleitung sorgfältig.

2. Geben Sie dieses Produkt nur mit dieser Bedienungsanleitung an Dritte weiter.

3. Dieses Gerät ist kein Spielzeug. Bewahren Sie sie außerhalb der Reichweite von Kindern und Haustieren auf.

4. Die Drohne sollte in einem geräumigen Raum oder im Freien bei geeigneten Wetterbedingungen (kein Regen oder Schnee, Windstärke sollte unter 4 Grad liegen) verwendet werden.

5.Die Drohne sollte fern von Menschen, Tieren und anderen Hindernissen verwendet werden.

1. Lagern Sie das Gerät an einem trockenen Ort, entfernt von Feuer, Sonnenlicht und anderen starken Wärmequellen. Wenn das Gerät auf ca. 85oC erhitzt wird, ist besondere Vorsicht geboten.

2. Das Produkt verfügt über Mechanismen für Überlast-, Überspannungs- und Kurzschlussschutz. Seien Sie sicher und beachten Sie die bestimmungsgemäße Verwendung (CE), das Produkt darf nicht umgebaut und/oder verändert werden.

3. Öffnen Sie das Gerät nicht, werfen Sie es nicht, und verursachen Sie keine mechanischen Schäden.

4. Unsachgemäßer Gebrauch kann zu Gefahren wie Kurzschluss, Brand und Stromschlag führen.

5. Schützen Sie das Produkt vor starken Vibrationen, hoher Luftfeuchtigkeit, brennbaren Gasen, Dämpfen und Lösungsmitteln.

6. Das Produkt sollte mit Vorsicht behandelt werden. Stöße, Schläge oder Stürze auch aus geringer Höhe können das Produkt beschädigen.

7. Berühren Sie das an das Gerät angeschlossene Kabel nicht, wenn es beschädigt ist.

8. Achten Sie darauf, dass das Kabel nicht gequetscht, geknickt, durch scharfe Kanten beschädigt oder mechanisch belastet wird.

9. Vermeiden Sie übermäßige thermische Beanspruchung des Kabels durch extrem niedrige oder hohe Temperaturen.

10. Ein beschädigtes Kabel kann einen tödlichen Stromschlag verursachen.

11. Das Produkt kann während des Gebrauchs warm werden, sorgen Sie für ausreichende Belüftung.

12. Schließen Sie das Produkt niemals mit nassen Händen an oder trennen Sie es ab.

13. Lassen Sie das Produkt oder angeschlossene Geräte während des Betriebs niemals unbeaufsichtigt.

14. Wartungsarbeiten, Einstellungen und Reparaturen dürfen nur von einem Fachmann oder einer Fachwerkstatt durchgeführt werden.

15. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und vor weiterer Verwendung zu sichern. Es ist nicht möglich, den weiteren sicheren Betrieb des Produkts zu gewährleisten:

- wenn es sichtlich beschädigt ist,

- wenn es nicht einwandfrei funktioniert,

- wenn es über längere Zeit unter ungünstigen Umgebungsbedingungen gelagert wurde, oder

- wenn es starken Transportbeanspruchungen ausgesetzt wurde.

SPEZIFIKATION

Maximale Geschwindigkeit 3 m/s
Maximale Steig-/ Sinkgeschwindigkeit 5 m/s
Flugdauer 5.5 min
Ladezeit 60 min
Drahtlose Kommunikation	2.4 GHz
Reichweite 30-50 m
Luftakrobatik	360 Flip
Batterie 3.7V/ 380 mAh Li-Po
Größe 105x92x30 mm
Gewicht 23 g

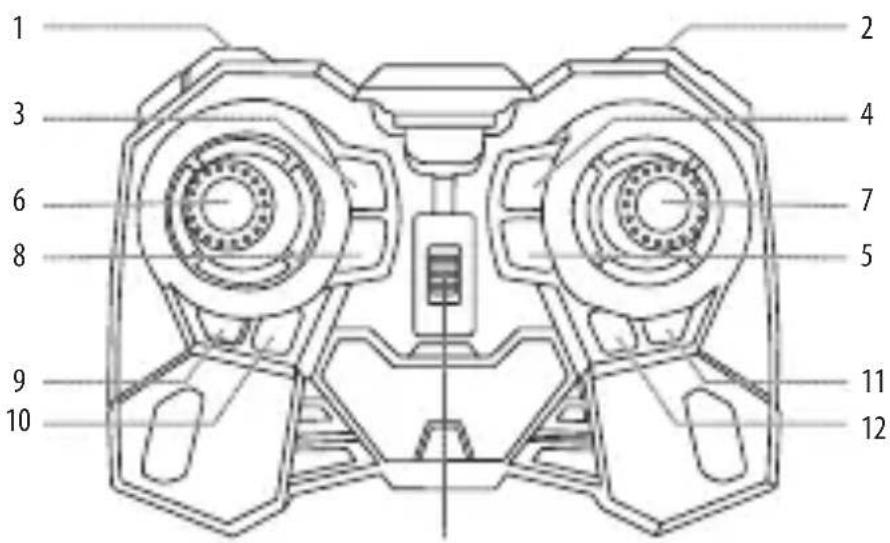

1 2 3 4 6 7 8 5 9 10 11 12

13

Nr. Taste Beschreibung der Funktionen
1.		Ermöglicht es, die Fluggeschwindigkeit der Drohne einzustellen.Kontrolle der Geschwindigke
	Flip 360° Ermöglicht es, die Drohne um 360 Grad zu drehen - 3D-Rotationsfunktion.2.
3.	Änderung der Flugrichtung/Rückkehr	Ein kurzer Tastendruck ändert die Flugrichtung. Wenn Sie die Taste 3 Sekunden lang gedrückt halten, wird die Rückkehrfunktion aktiviert.
	Trimmer für Vorwärtsbewegung4.	Wenn sich die Drohne von selbst rückwärts bewegt, drücken Sie die Taste, um den Flug auszugleichen.
5.	Trimmer für Rückwärtsbewegung	Wenn sich die Drohne von selbst vorwärts bewegt, drücken Sie die Taste, um den Flug auszugleichen.
		Aufsteigen/Absteigen/Drehen nach links und rechts.Linker Knüppel6.
7.	Rechter Knüppel	Vorwärts-/Rückwärts-/Seitwärtsflug.
	Start-/Landetaste/Notlandung8.	Drücken Sie die Taste, um die Motoren zu starten.Drücken Sie die Taste erneut, um die Drohne auf die angegebene Höhe anzuheben.Tippen Sie im normalen Flugmodus erneut auf diese Taste, um die Drohne langsam auf dem Boden zu landen.Ein langer Druck auf diese Taste bewirkt einen abrupten Stopp.
		Ein kurzer Druck auf diese Taste steuert die Lichtschalterfunktion.LED-Leuchte9.
		Taste für horizontale 360°-Drehung.Umdrehung10.
11.	Flugtrimmung nach rechts	Wenn sich die Drohne von selbst nach rechts bewegt, drücken Sie die Taste, um den Flug auszugleichen.
	Flugtrimmung nach links12.	Wenn sich die Drohne von selbst nach links bewegt, drücken Sie die Taste, um den Flug auszugleichen.
13.	Ein-/Ausschalter Schaltet die Fernbedienung ein und aus.

EINSETZEN DER FERNBEDIENUNGSBATTERIEN

1. Lösen Sie die Schraube und entfernen Sie die Batterieabdeckung.
2. Legen Sie 4xAA-Batterien entsprechend der angegebenen Polarität in die Fernbedienung ein.
3. Setzen Sie die Batterieabdeckung auf und befestigen Sie sie mit der Schraube.

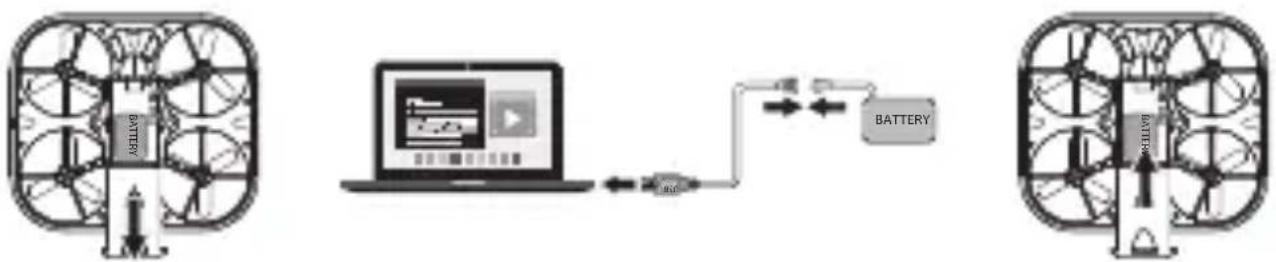

INSTALLIEREN UND LADEN DER DROHNENBATTERIEN

1. Öffnen Sie die Batterieabdeckung.
2. Schließen Sie die Batterien an das mitgelieferte Ladekabel an. Verbinden Sie diesen mit einem USB-Anschluss (PC/Laptop oder Netzwerkadapter).
3. Während des Ladevorgangs leuchtet die LED kontinuierlich. Nach dem Laden schaltet sich die LED aus. Die geschätzte Ladezeit beträgt 60 Minuten.
4. Trennen Sie die Batterie vom Ladegerät, indem Sie die Sicherung lösen (Foto2 von der Batterieseite aus), und setzen Sie die Batterie dann wieder in die Drohne ein (Foto 3).

FLUGVORBEREITUNG

1. Halten Sie die Einschalttaste an der Drohne 2 Sekunden lang gedrückt und warten Sie, bis die Rumpfleuchte blinkt. Stellen Sie die Drohne dann auf eine ebene Fläche.
2. Schalten Sie die Fernbedienung ein, bewegen Sie den linken Knüppel nach oben und unten.

Die Lichter am Rumpf leuchten auf und die Fernbedienung ist erfolgreich verbunden.

STEUERUNG DER DROHNE WÄHREND DES FLUGES

1. Der linke Knüppel der Fernbedienung ist für den Auf- und Abstieg der Drohne zuständig. Wenn Sie den Knüppel nach oben bewegen, beginnt die Drohne zu steigen. Wenn sie nach unten bewegt wird, beginnt die Drohne zu sinken.
   2.Wenn Sie den linken Steuerknüppel nach links bewegen, beginnt die Drohne, sich um ihre Achse nach links zu drehen. Das Bewegen des linken Steuerknüppels nach rechts bewirkt, dass sich die Drohne um ihre Achse nach rechts dreht.
   3.Wenn Sie den rechten Steuerknüppel nach links bewegen, fliegt die Drohne nach links.

Wenn Sie den rechten Steuerknüppel nach rechts bewegen, fliegt die Drohne nach rechts.

IM SET ENTHALTEN

• Drohne Zephir 3.0
• Fernbedienung
- USB-Kabel
• Bedienungsanleitung

GRUNDLAGEN DER DROHNENSTEUERUNG

Der Betreiber ist zu Folgendem verpflichtet:

• Sich vergewissern, dass er eine entsprechende Versicherung hat.
• Sich vergewissern, dass das Gebiet, in dem der Flug durchgeführt werden soll, nicht von einer Flugverbotszone oder anderen Beschränkungen betroffen ist.
  • Die Drohne jederzeit im Blick behalten.
• Sicherheitsabstand zwischen der Drohne und Menschen, Tieren und anderen Fluggeräten einhalten.
• Melden Sie unverzüglich Ihrer nationalen Zivilluftfahrtbehörde, wenn Ihre Drohne in einen Unfall mit schweren oder tödlichen Verletzungen von Personen oder mit bemannten Luftfahrzeugen verwickelt war.
• Betreiben Sie die Drohne gemäß den Anweisungen des Herstellers.
• Fliegen Sie nicht über eine Ansammlung von Menschen.
• Fliegen Sie nicht höher als 120 m vom nächstgelegenen Punkt der Bodenoberfläche.
• Fliegen Sie nicht in der Nähe von Flugzeugen oder in der Nähe von Flughäfen, Landebahnen oder dort, wo Rettungseinsätze stattfinden.
• Verletzen Sie nicht die Privatsphäre anderer Personen.
• Verwenden Sie Drohnen nicht zum Transport von Gefahrgut oder zum Abwurf von Materialien.
• Die Drohne darf nicht modifiziert werden. Andere als die vom Hersteller empfohlene Software darf nicht installiert werden.

ALLGEMEINES

• Das Produkt ist mit einer 24-Monate-Garantie abgedeckt.
• Sicheres Produkt, konform mit den EU-Anforderungen.
• Das Produkt wurde in Übereinstimmung mit der europäischen RoHS-Norm hergestellt.
• Die Verwendung des WEEE-Symbols (durchgestrichene Mülltonne) zeigt an, dass dieses Produkt nicht als Hausmüll behandelt werden darf. Durch die fachgerechte Entsorgung von Altgeräten vermeiden Sie Gefahren für die menschliche Gesundheit und die Umwelt, die sich aus dem möglichen Vorhandensein von gefährlichen Stoffen, Gemischen und Bestandteilen in den Geräten sowie aus der unsachgemäßen Lagerung und Verarbeitung solcher Geräte ergeben. Die getrennte Sammlung ermöglicht auch die Rückgewinnung der Materialien und Komponenten, aus denen das Gerät hergestellt wurde. Für Einzelheiten zum Recycling dieses Produkts wenden Sie sich bitte an den Händler, bei dem Sie das Produkt gekauft haben, oder an Ihre örtliche Behörde.
• Hiermit erklärt IMPAKT S.A., dass das Gerät UDR-1808 mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinien 2014/53/EU (RED) und 2011/65/EU (ROHS) übereinstimmt. Die vollständige CE-Konformitätserklärung finden Sie auf www.impakt.com.pl unter der Registerkarte „Produkt“.

Die Drohne Zephir 3.0 ist in die Unterkategorie A1 eingestuft und kann zur Durchführung von Operationen in der offenen Kategorie verwendet werden.
