Caractéristiques Techniques	Perceuse sans fil METABO UC18YTSL, tension de 18V, moteur sans balais, couple maximal de 60 Nm, vitesse variable de 0 à 2000 tr/min.
Utilisation	Idéale pour le perçage dans le bois, le métal et le plastique, ainsi que pour le vissage. Conçue pour un usage professionnel et intensif.
Maintenance et Réparation	Vérifier régulièrement l'état de la batterie, nettoyer les filtres d'air, et s'assurer que les accessoires sont en bon état. Réparation recommandée par un professionnel agréé.
Sécurité	Utiliser des lunettes de protection et des gants lors de l'utilisation. Ne pas utiliser dans des environnements humides. Respecter les instructions du manuel d'utilisation.
Informations Générales	Poids léger pour une manipulation aisée, garantie de 3 ans, compatible avec d'autres outils de la gamme METABO 18V.

FOIRE AUX QUESTIONS - UC18YTSL METABO

Comment charger la perceuse METABO UC18YTSL?

Pour charger la perceuse METABO UC18YTSL, insérez la batterie dans le chargeur et branchez-le sur une prise électrique. Assurez-vous que le témoin lumineux indique que la charge est en cours.

Pourquoi ma perceuse ne démarre-t-elle pas?

Vérifiez si la batterie est correctement chargée et insérée. Assurez-vous également que le verrou de sécurité n'est pas engagé.

Comment changer le foret sur la perceuse?

Pour changer le foret, serrez le mandrin en tournant dans le sens des aiguilles d'une montre pour le déverrouiller, retirez le foret usé, insérez le nouveau et resserrez le mandrin.

Quels types de forets puis-je utiliser avec la METABO UC18YTSL?

La METABO UC18YTSL est compatible avec des forets hexagonaux standard et des forets à queue cylindrique jusqu'à 13 mm de diamètre.

Comment régler le couple de la perceuse?

Utilisez la molette de réglage du couple située sur le haut de la perceuse pour sélectionner le niveau de couple souhaité en fonction du matériau à percer.

Que faire si la perceuse surchauffe?

Si la perceuse surchauffe, éteignez-la immédiatement et laissez-la refroidir pendant au moins 15 minutes avant de l'utiliser à nouveau.

Comment nettoyer ma perceuse METABO UC18YTSL?

Utilisez un chiffon sec pour nettoyer l'extérieur de la perceuse. Ne pas utiliser de produits chimiques agressifs. Évitez également d'introduire de l'eau dans les parties internes.

Où puis-je trouver des pièces de rechange pour ma perceuse?

Les pièces de rechange peuvent être commandées auprès de revendeurs autorisés METABO ou sur le site officiel de METABO.

La perceuse fait un bruit étrange, que faire?

Un bruit étrange peut indiquer un problème mécanique. Arrêtez l'utilisation et vérifiez si des débris sont coincés. Si le problème persiste, contactez le service après-vente.

Quelle est la durée de garantie de la METABO UC18YTSL?

La METABO UC18YTSL est généralement garantie 2 ans à partir de la date d'achat, sous réserve des conditions de garantie.

MODE D'EMPLOI UC18YTSL METABO

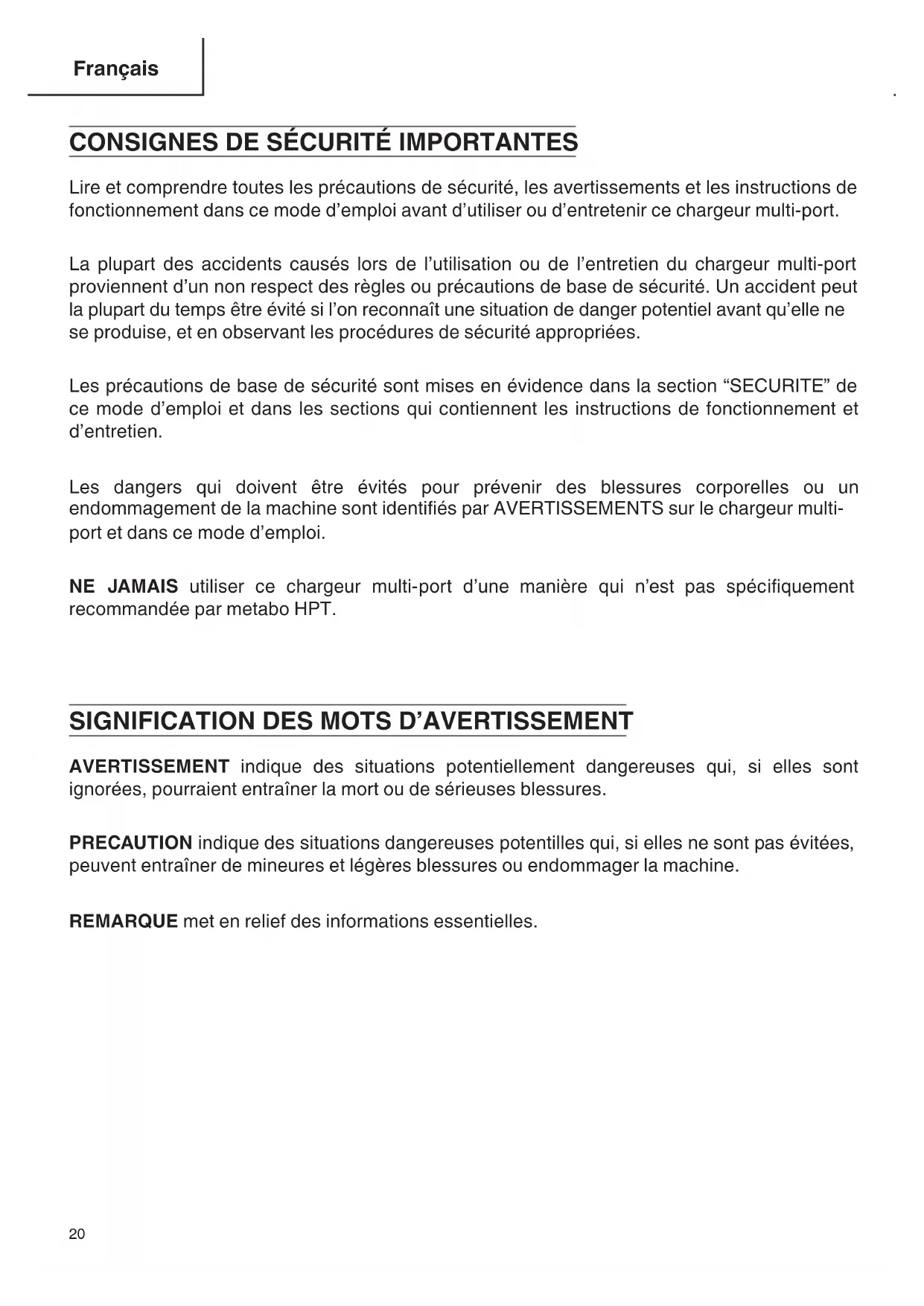

English 000Book_UC18YTSL_US_metabo.indb 19 2019/03/28 15:40:54CONSIGNES DE SÉCURITÉ IMPORTANTES Lire et comprendre toutes les précautions de sécurité, les avertissements et les instructions de fonctionnement dans ce mode d’emploi avant d’utiliser ou d’entretenir ce chargeur multi-port. La plupart des accidents causés lors de l’utilisation ou de l’entretien du chargeur multi-port proviennent d’un non respect des règles ou précautions de base de sécurité. Un accident peut la plupart du temps être évité si l’on reconnaît une situation de danger potentiel avant qu’elle ne se produise, et en observant les procédures de sécurité appropriées. Les précautions de base de sécurité sont mises en évidence dans la section “SECURITE” de ce mode d’emploi et dans les sections qui contiennent les instructions de fonctionnement et d’entretien. Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un endommagement de la machine sont identiés par AVERTISSEMENTS sur le chargeur multi- port et dans ce mode d’emploi. NE JAMAIS utiliser ce chargeur multi-port d’une manière qui n’est pas spéciquement recommandée par metabo HPT.

SIGNIFICATION DES MOTS D’AVERTISSEMENT

AVERTISSEMENT indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner la mort ou de sérieuses blessures. PRECAUTION indique des situations dangereuses potentilles qui, si elles ne sont pas évitées, peuvent entraîner de mineures et légères blessures ou endommager la machine. REMARQUE met en relief des informations essentielles.

AVERTISSEMENT: Une utilisation incorrecte ou dangereuse des chargeurs

multi-port peut entraîner la mort ou des blessures graves. LIRE TOUT CE MODE D’EMPLOI.

1. CONSERVER CES INSTRUCTIONS:

Ce manuel renferme des consignes de sécurité et d’utilisation importantes pour le chargeur multi-port modèle UC18YTSL.2. Avant d’utiliser le chargeur multi-port, lire toutes les étiquettes d’instruction et de précaution apposées sur (1) le chargeur multi-port, (2) la batterie, et (3) le produit utilisant la batterie. ATTENTION: Pour réduire tout risque de blessure, NE recharger QUE les batteries rechargeables metabo HPT utilisées dans les séries BSL14, BSL18 et MV. Les autres types de batterie pourraient exploser et provoquer des blessures ou des dommages.4. Ne pas exposer le chargeur multi-port à la pluie ni à la neige.5. L’utilisation d’un accessoire non recommandé ou non vendu par le fabricant du chargeur multi-port risque de provoquer un feu, une décharge électrique ou des blessures.6. Pour réduire tout risque de dommage de la che et du cordon électrique, débrancher le cordon du chargeur multi-port en tirant sur la che.7. Vérier que le cordon est placé de façon que personne ne puisse marcher dessus, se prendre les pieds dedans, ni l’endommager ou le soumettre à des contraintes.8. Ne pas utiliser de cordon de rallonge si cela n’est pas absolument nécessaire. L’utilisation d’un cordon de rallonge incorrect pourrait entraîner un feu ou une décharge électrique. Si l’on doit utiliser un cordon de rallonge, s’assurer que :a. Les broches de la rallonge ont les mêmes numéro, taille et forme que celles de la che du chargeur multi-port;b. Le cordon de rallonge est correctement raccordé et en bon état électrique;c. Le calibre du l doit être au moins susant pour l’intensité nominale CA (ampères) du chargeur multi-port spéciées dans le tableau ci-dessous.

Intensité nominale d’entrée CA (ampères)* Calibre du cordon Egal ou supérieur à mais non inférieur à Longueur de cordon en pieds (mètres) 25 (7.5) 50 (15) 100 (30) 150 (45)

• Si l’intensité nominale d’entrée du chargeur multi-port est donnée en watts et non en ampères, calculer la capacité en ampères correspondante en divisant la capacité en ampères par la capacité de tension, par exemple: 1,250 watts = 10 ampères 125 volts

9. Ne pas utiliser le chargeur multi-port si son cordon ou sa che sont endommagés - Le

remplacer immédiatement.

10. Ne pas utiliser le chargeur multi-port s’il a reçu un coup, s’il est tombé ou endommagé de

toute autre manière. L’apporter à un réparateur qualié.

11. Ne pas démonter le chargeur multi-port ni le produit qui reçoit la batterie ; si un entretien

ou des réparations sont nécessaires, les apporter à un réparateur qualié. Un remontage incorrect pourrait provoquer une décharge électrique ou un feu.

12. Pour réduire tout risque de décharge électrique, débrancher le chargeur de la prise secteur

avant tout entretien ou nettoyage. Il ne sut pas de sortir la batterie.

13. Ce chargeur multi-port pourra être xé comme accessoire standard sur les outils

metabo HPT alimentés sur batterie. Dans ce cas, vérier le mode d’emploi de l’outil metabo HPT alimenté sur batterie avant d’utiliser le chargeur multi-port. CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L’UTILISATION DE LA BATTERIE ET DU CHARGEUR MULTI-PORT Pour pouvoir utiliser l’outil motorisé, il faudra recharger la batterie. Avant d’utiliser le chargeur multi-port modèle UC18YTSL, bien lire attentivement toutes les consignes et les avertissements signalés sur le chargeur, sur la batterie ou dans ce manuel. ATTENTION: UTILISER EXCLUSIVEMENT DES BATTERIES metabo HPT DES SÉRIES BSL14, BSL18 ET MV. LES AUTRES TYPES DE BATTERIE POURRAIENT EXPLOSER OU PRO VOQUER DES BLESSURES. Pour éviter tout risque de blessure, observer les consignes suivantes:

AVERTISSEMENT: Une utilisation incorrecte de la batterie ou du chargeur

multi-port risque de provoquer des blessures. Pour éviter tout risque de blessure:

2. NE JAMAIS jeter la batterie au feu, même si elle est endommagée ou complètement usée.

La batterie risque d’exploser au feu.

3. NE JAMAIS court-circuiter la batterie.

4. NE JAMAIS insérer d’objets dans les ouïes d’aération du chargeur multi-port. Il pourrait en

résulter un choc électrique ou des dommages du chargeur multi-port.

5. NE JAMAIS eectuer la recharge à l’extérieur. Eloigner la batterie des rayons directs du

soleil et utiliser exclusivement dans des endroits à faible humidité et bien aérés.

6. NE JAMAIS eectuer la recharge si la température est inférieure à 14°F (-10°C) ou

supérieure à 104°F (40°C).

7. NE JAMAIS raccorder deux chargeurs multi-port de batterie ensemble.

8. NE JAMAIS insérer de corps étrangers dans l’orice de la batterie ou du chargeur multi-

9. NE JAMAIS utiliser de transformateur-élévateur pour la recharge.

10. NE JAMAIS utiliser d’alimentation CC pour la recharge.

11. NE JAMAIS ranger la batterie ni le chargeur multi-port dans un lieu où la température peut

atteindre ou dépasser 104°F (40°C).

12. NE JAMAIS exposer la batterie ou le chargeur multi-port à la pluie ou l’humidité.

13. TOUJOURS alimenter le chargeur sur une prise secteur domestique standard (120 volts).

L’utilisation du chargeur à une autre tension peut entraîner une surchaue et endommager le chargeur.

14. TOUJOURS débrancher le cordon d’alimentation de la prise secteur lorsqu’on ne se sert

pas du chargeur. PRÉCAUTIONS LORS DE LA CONNEXION DU DISPOSITIF USB Lorsqu’un problème inattendu survient, les données sur un dispositif USB connecté à ce produit risque d’être endommagées ou perdues. Toujours veiller à sauvegarder toutes les données contenues dans le dispositif USB avant de l’utiliser avec ce produit. Gardez à l’esprit que notre société décline toute responsabilité relative pour toute donnée enregistrée sur un dispositif USB qui est corrompue ou perdue, ni pour tout dommage susceptible de se produire sur un périphérique raccordé. MISE AU REBUT D’UNE BATTERIE USÉE

AVERTISSEMENT: Ne pas jeter la batterie usée aux ordures ménagères. La

batterie risque d’exploser si elle est incinérée. L’appareil que vous avez acheté renferme une batterie rechargeable. La batterie est recyclable. Lorsqu’elle a atteint sa limite de service, selon les lois des états et les lois locales, il peut être illégal de jeter cette batterie aux ordures ménagères. Vérier auprès de son service de ramassage d’ordures les options de recyclage et la procédure correcte de mise au rebut.

Français 000Book_UC18YTSL_US_metabo.indb 24 2019/03/28 15:40:55UTILISATION ET ENTRETIEN REMARQUE: Les informations contenues dans ce mode d’emploi sont conçues pour assister l’utilisateur dans une utilisation sans danger et un entretien du chargeur multi-port. NE JAMAIS utiliser ni entreprendre une révision du chargeur multi-port sans avoir d’abord lu et compris toutes les instructions de sécurité contenues dans ce manuel. Certaines illustrations dans ce mode d’emploi peuvent montrer des détails ou des accessoires diérents de ceux du chargeur multi-port.

Interrupteur d’alimentation USB Sélecteur de mode Voyant de mode Panneau de commutation Voyant d’alimentation USB Prise Cordon Port USB Rail de guidage Rail de guidage Cache en caoutchouc Plaque signalétique Trous de ventilation Poignée de transport Voyant de charge Voyant de charge Numéro de port de charge de la batterie Prises de courant Fig. 1 Corps Trous de ventilation Trous de ventilation

Cet appareil est capable de charger jusqu’à quatre batteries rechargeables avec un choix de deux modes. Les batteries rechargeables peuvent être rechargées dans l’un des ports, à la fois en mode normal et en mode Multi. Lorsque le commutateur de sélection de mode est désactivé, les batteries sont chargées en mode normal. Lorsque le commutateur est activé, elles sont chargées en Multi-Mode. (Fig. 2) Sélecteur de mode Témoin lumineux de mode Fig. 2

Français 000Book_UC18YTSL_US_metabo.indb 26 2019/03/28 15:40:55Mode Normal Multi Utilisation Pour charger plusieurs batteries dans l’ordre. Pour charger toutes les batteries en même temps. Méthode de charge Charge en séquence depuis les numéros de port 1 à 4. Charge toutes les batteries uniformément. Commutateur de sélection de mode Éteint Allumé Témoin de mode Éteint Allumé Mode normal (commutateur de sélection de mode éteint) Les batteries rechargeables sont chargées dans l’ordre des numéros de ports (1→2→3→4). (Fig. 3) Numéro de port de charge des batteries Témoin de charge Fig. 3 Le témoin de charge devient vert lorsque la batterie rechargeable correspondante est complètement chargée et l’avertisseur émet un signal sonore pour avertir l’utilisateur. Le temps nécessaire pour charger complètement toutes les batteries sera le total de la durée de charge pour chaque batterie. Dans l’exemple indiqué dans le Tableau 1, le temps nécessaire pour charger complètement la batterie dans le numéro de port 2 sera la durée totale nécessaire pour charger la batterie dans les numéros de port 1 et 2 (32 minutes + 52 minutes = 84 minutes). Pointe Les batteries rechargeables que vous souhaitez utiliser dans les plus brefs délais doivent être insérées dans l’ordre à partir du numéro de port 1.

Français 000Book_UC18YTSL_US_metabo.indb 27 2019/03/28 15:40:55Multi-Mode (commutateur de sélection de mode allumé) Toutes les batteries sont chargées en même temps. Le témoin de charge devient vert lorsque toutes les batteries rechargeables sont complètement chargées et l’avertisseur émet un signal sonore pour avertir l’utilisateur. Dans l’exemple indiqué dans le Tableau 1, il faudra 152 minutes pour charger complètement les quatre batteries en même temps. Tableau 1 Exemple de charge N° de port Batterie rechargeable Temps de charge* 1 BSL 1850 32 minutes 2 BSL 36B18 52 minutes 3 BSL 1860 38 minutes 4 BSL 1430C 30 minutes Temps de charge total 152 minutes

• Le temps de charge varie en fonction de la capacité résiduelle des batteries. Points généraux applicables aux deux modes ○ La batterie en cours de chargement est signalée par le port dont le témoin de charge s’allume en rouge sans interruption. ○ Les batteries qui sont chaudes juste après avoir été utilisées ou froides en raison de basses températures prennent plus de temps à charger, c’est pourquoi elles sont ignorées et chargées après les autres batteries. ○ Si la charge de la batterie prend un long moment, appuyez deux fois sur le commutateur de sélection. Cela permet de réinitialiser le chargeur, de réévaluer les batteries chaudes immédiatement après leur utilisation ou froides en raison de basses températures, et de les ignorer avant de reprendre la charge. Mode normal ○ Si une batterie est insérée dans un port avec un nombre inférieur (c’est-à-dire de priorité supérieure) lors de la charge d'autres batteries, la charge de la batterie nouvellement insérée commence une fois que la batterie en cours de chargement est chargée au maximum. Multi-Mode ○ Si les batteries rechargeables sont utilisées avant d’être complètement chargées, le niveau de charge peut varier d’une batterie à l’autre. ○ L’insertion d’une batterie épuisée dans un port vacant, alors que d’autres batteries sont en cours de charge augmente le temps nécessaire pour charger toutes les batteries.

Français 000Book_UC18YTSL_US_metabo.indb 28 2019/03/28 15:40:55MÉTHODE DE RECHARGE REMARQUE: Avant de brancher le chargeur dans la prise, vérier les points suivants: ○ La tension de la source d’alimentation est indiquée sur la plaque signalétique. ○ Le cordon n’est pas endommagé.

AVERTISSEMENT: Ne pas eectuer de recharge à une tension supérieure à la

tension indiquée sur la plaque signalétique. Cela brûlerait le chargeur.

1. Brancher le cordon d’alimentation du chargeur multi-port sur une prise secteur.

Lors du raccordement de la che du chargeur à une prise, le témoin de charge clignotera en rouge (à intervalles d’une seconde).

AVERTISSEMENT: Ne pas utiliser le cordon électrique s’il

est endommagé. Le faire réparer immédiate ment.

2. Sélectionner le mode de charge.

Sélectionner le mode de charge en fonction des exigences. (Fig. 2) (reportez- vous à la section « SÉLECTION DU MODE DE CHARGEMENT » à la page 26).

3. Insérer la batterie dans le chargeur multi-

port. Insérer la batterie dans le chargeur multi- port comme indiqué à la Fig. 4. REMARQUE: Les témoins de charge situés à côté de chacun des quatre ports indiquent l’état de charge de la batterie correspondante en cours de chargement.

Lors de l’insertion d’une batterie dans le chargeur, le témoin de charge s’allume en rouge. Lorsque la batterie est complètement chargée, le témoin de charge s’allume en rouge. (Voir Tableau 2) (1) Indication du témoin de charge Les indications du témoin de charge sont expliquées dans le Tableau 2, en fonction de l’état du chargeur multi-port ou de la batterie. Voyant de charge Fig. 4 Voyant de charge Rail de guidage Prise électrique Batterie Prise Sélecteur de mode

Français 000Book_UC18YTSL_US_metabo.indb 29 2019/03/28 15:40:55Tableau 2 Indications du témoin de charge Témoin de charge (ROUGE / VERT) Avant la charge Clignote (ROUGE) S’allume pendant 0.5 seconde. Ne s’allume pas pendant 0.5 seconde. (Éteint pendant 0.5 seconde) Branché à la source d’alimentation Pendant la charge S’allume (ROUGE) S’allume sans interruption Charge terminée S’allume (VERT) S’allume sans interruption (Signal sonore continu : environ 6 secondes) Veille de surchaue Clignote (ROUGE) S’allume pendant 0.3 seconde. Ne s’allume pas pendant 0.3 seconde. (Éteint pendant 0.3 seconde) Batterie en surchaue. Impossible de charger. (La charge commencera une fois que la batterie sera froide). Charge impossible Scintille (ROUGE) S’allume pendant 0.1 seconde. Ne s’allume pas pendant 0.1 seconde. (Éteint pendant 0.1 seconde) (Signal sonore intermittent : environ 2 secondes) Anomalie de la batterie ou du chargeur (2) Au sujet de la température de la batterie rechargeable Les températures des batteries rechargeables sont indiquées dans le Tableau 3. Laisser refroidir les batteries qui ont chaué avant de les recharger. Tableau 3 Batteries rechargeables Températures de recharge de la batterie BSL1415, BSL1415X, BSL1415S, BSL1425, BSL1430C, BSL1815, BSL1815X, BSL1815S, BSL1820, BSL1825, BSL1830C, BSL1420, BSL1430, BSL1450, BSL36A18, BSL1460, BSL1830, BSL1440, BSL1840, BSL1850,

Français 000Book_UC18YTSL_US_metabo.indb 30 2019/03/28 15:40:55(3) Durée de recharge Le Tableau 4 montre le temps de recharge nécessaire en fonction du type de batterie. Tableau 4 Temps de recharge (en minutes approx.) à 20°C Capacité de la batterie BATTERIE Li-ion Tension de la batterie

BSL36B18 52 min. REMARQUE: ○ Les temps de charge d’une batterie peuvent augmenter en fonction des conditions ambiantes et de l’état de la batterie. Les temps de charge d’une batterie s’appliquent à la charge d’une batterie individuelle. Lors de la charge de plusieurs batteries, le temps total de charge est la somme des temps de charge individuels. ○ Le temps de charge augmente si la température ambiante est inférieure à 0°C.

5. Débrancher le chargeur multi-port de la prise.

ATTENTION: Ne pas débrancher la che de la prise en tirant sur le cordon. Pour éviter tout dommage lorsqu’on débranche la che de la prise, bien tenir la che proprement dite.

6. Retirer la batterie du chargeur multi-port.

Sortir la batterie du chargeur tout en la soutenant de la main. REMARQUE: Bien sortir la batterie du chargeur multi-port après usage, et la conserver.

Français 000Book_UC18YTSL_US_metabo.indb 31 2019/03/28 15:40:55En ce qui concerne le courant de décharge d’une batterie neuve Etant donnée que les substances chimiques internes sont restées inactives dans le cas des batteries neuves ou des batteries qui sont restées longtemps inutilisées, le courant de décharge risque d’être très faible lors des première et deuxième utilisations. Ce phénomène est temporaire et le temps de recharge normal sera rétabli quand les batteries auront été rechargées 2 ou 3 fois. Comment prolonger la durée de vie des batteries ○ Recharger les batteries avant qu’elles ne soient complètement épuisées. Quand la puissance de l’outil utilisé faiblit, l’éteindre et recharger la batterie. Si l’outil continue d’être utilisé jusqu’à épuisement du courant électrique, la batterie risque d’être endommagée et sa durée de vie se raccourcira. ○ Eviter d’eectuer la recharge sous des températures élevées. Une batterie est toujours chaude immédiatement après son utilisation. Si la batterie est rechargée immédiatement après utilisation, les substances chimiques internes risquent de se détériorer et la durée de vie de la batterie se raccourcira. Laisser la batterie refroidir un moment avant de l’utiliser. ATTENTION: ● Si la batterie est chargée alors qu’elle est encore chaude parce qu’elle a été laissée longtemps dans un endroit exposé à la lumière directe du soleil ou qu’elle vient d’être utilisée, le témoin de charge du chargeur s’allume pendant 0,3 seconde et s’éteint pendant 0,3 seconde (arrêt pendant 0,3 seconde). La batterie ne se rechargera pas. Dans ce cas, laisser la batterie refroidir avant de la recharger. ● Quand le témoin de charge clignote rapidement (à intervalles de 0,2 seconde), vérier le chargeur et retirer tout objet étranger qui serait tombé dans son connecteur. S’il n’y a rien d’amormal, il est alors probable que la batterie ou le chargeur fonctionne mal. Dans ce cas, les enlever et les porter à un réparateur agréé.

CHARGEMENT DU DISPOSITIF USB

AVERTISSEMENT ○ Avant l’utilisation, vériez que le câble USB ne soit pas défectueux ni endommagé. L’utilisation d’un câble USB défectueux ou endommagé peut provoquer des émissions de fumée ou un départ d’incendie. ○ Utilisez un câble USB de connexion de moins de 2 m. ○ Lorsque le produit n’est pas utilisé, couvrir le port USB avec le cache en caoutchouc. L’accumulation de poussière, etc. dans le port USB peut provoquer des émissions de fumée ou un départ d’incendie. REMARQUE: ○ Le temps requis pour la charge sera plus longue lorsque l’on charge un périphérique USB et la batterie en même temps. ○ Parfois, il peut y avoir une pause pendant la charge de l’USB.

Français 000Book_UC18YTSL_US_metabo.indb 32 2019/03/28 15:40:55○ Lorsqu’un périphérique USB n’est pas en cours de chargement, mettez le commutateur USB sur arrêt et retirez le périphérique USB du chargeur. Le non-respect de cette consigne peut non seulement réduire la durée de vie de la batterie d’un périphérique USB, mais aussi peut engendrer des accidents inattendus. ○ Il peut ne pas être possible de charger certains dispositifs USB, selon le type de dispositif. ○ Le courant de charge USB ne doit pas dépasser 2 A au total pour les deux ports de charge USB. Cela pourrait provoquer un dysfonctionnement du chargeur. (1) Sélectionnez une méthode de charge Selon la méthode de charge sélectionnée, soit la batterie est insérée dans le chargeur, ou le câble d’alimentation est branché dans une prise électrique. ○ Chargement d’un périphérique USB à l’aide d’une batterie (Fig. 5-a) ○ Charger un dispositif USB à partir d’une prise électrique (Fig. 5-b) ○ Charger un dispositif USB et une batterie à partir d’une prise électrique (Fig. 5-c)

a b c Ordre de priorité Fig. 5 REMARQUE: Lorsque vous chargez un dispositif USB à partir d’une batterie rechargeable, insérez-la dans le port de charge de la batterie no. 1. (Fig. 3) (2) Mettez le commutateur d’alimentation USB sur marche (Fig. 6) Lorsque vous mettez le commutateur d’alimentation USB sur marche, le témoin d’alimentation USB s’allumera. Interrupteur d’alimentation USB Voyant d’alimentation USB Cache en caoutchouc Port USB Câble USB Fig. 6 (3) Connectez le câble USB. (Fig. 6) Tirez sur le cache en caoutchouc et branchez fermement un câble USB disponible dans le commerce (compatible avec le dispositif à recharger) dans le port USB.

Français 000Book_UC18YTSL_US_metabo.indb 33 2019/03/28 15:40:56○ Lorsque le câble d’alimentation n’est pas branché dans une prise électrique, et que la batterie se décharge, l’énergie de sortie s’arrêtera et le témoin d’alimentation USB s’éteindra. ○ Lorsque le témoin d’alimentation USB s’éteint, changez la batterie ou branchez le câble d’alimentation dans une prise électrique. (4) Lorsque la charge est terminée (Fig. 7) ○ Le témoin d’alimentation USB ne s’éteindra pas lorsque le périphérique USB a été complètement chargé. Pour vérier l’état de la charge, vériez le périphérique USB. ○ Mettez le commutateur d’alimentation USB sur arrêt et débranchez le câble d’alimentation de la prise électrique. (Fig. 7) ○ Retirez la batterie du chargeur et placez le cache en caoutchouc sur le port USB. Câble USB Câble USB Port USB Cache en caoutchouc Fig. 7

Vérier l’aire de travail pour s’assurer qu’il n’y a ni débris ni désordre. Evacuer toutes les personnes non nécessaires au travail. S’assurer que l’éclairage et la ventilation sont satisfaisants.

UTILISATION EN TANT QU’ALIMENTATION AC

L’appareil est fourni avec des prises secteur adaptées pour l’alimentation électrique des appareils AC. (Deux emplacements : la capacité de courant total est de 10 A.) Les appareils AC peuvent être utilisés en les branchant dans la prise AC du chargeur lorsque la prise électrique du chargeur est branchée dans une prise de courant. Prises secteur AC (2 emplacements) Prise de l’appareil AC Appareil AC Appareil AC Prise électrique Prise du chargeur Fig. 8

Français 000Book_UC18YTSL_US_metabo.indb 34 2019/03/28 15:40:56REMARQUE: ○ Les appareils AC branchés sur le chargeur ne doivent pas dépasser un total de 10 A. Cette opération pourrait provoquer un dysfonctionnement du chargeur. Lisez attentivement le mode d’emploi de l’appareil à utiliser et vériez le courant nominal avant l’utilisation. ○ Veiller à ce que la prise du chargeur soit branchée dans une prise de courant pendant l’utilisation d’un appareil AC. a b Appareil AC Appareil AC Fig. 9 (1) Sélectionner le paramétrage d’utilisation ○ Utilisation d’un appareil AC avec du courant fourni par une prise électrique. (Fig. 9-a) ○ Utilisation d’un appareil AC et chargement de batterie avec un courant fourni par une prise électrique. (Fig. 9-b)

ENTRETIEN ET INSPECTION

ATTENTION: Sortir la batterie avant toute opération d’inspection ou d’entretien.

Des vis mal serrées sont dangereuses. Les inspecter régulièrement et vérier qu’elles sont serrées à fond. ATTENTION: Il serait extrêmement dangereux d’utiliser ce chargeur multi-port avec des vis mal serrées.

2. Vérier s’il y a de la poussière

Enlever la poussière avec un chion doux ou un chion humecté d’eau savonneuse. Ne pas utiliser de décolorant, chlorure, essence ou diluant, car ces produits pourraient endommager le plastique. ATTENTION: Lors de l’utilisation et de l’entretien d’un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays en question.

AVERTISSEMENT: Débrancher toutes les batteries du chargeur avant le

transport. Une poignée de transport est fournie pour faciliter le transport après utilisation. Fig. 10 La poignée peut être rangée dans l’unité principale pour un gain de place lorsqu’elle n’est pas utilisée. Fig. 11 RANGEMENT Ranger dans un lieu dont la température est inférieure à 104°F (40°C), et hors de portée des enfants.

SERVICE APRES-VENTE ET RÉPARATIONS

Tous les outils motorisés de qualité auront éventuellement besoin d’une réparation ou du remplacement d’une pièce à cause de l’usure normale de l’outil. Pour assurer que seules des pièces de rechange autorisées seront utilisées, tous les entretiens et les réparations doivent être eectués uniquement par UN CENTRE DE SERVICE metabo HPT AUTORISE. REMARQUE: Les spécications sont sujettes à modication sans aucune obligation de la part de metabo HPT. Poignée de transport

Français 000Book_UC18YTSL_US_metabo.indb 36 2019/03/28 15:40:56GUIDE DE DÉPANNAGE AVERTISSEMENT Toute réparation électrique ou mécanique doit être eectuée par un technicien qualié. Contacter un centre de service autorisé de metabo HPT. Problème Origine possible Solution possible Le témoin de charge clignote rapidement en rouge et le chargement de la batterie ne démarre pas. La batterie n’est pas insérée à fond. Insérer fermement la batterie. Un corps étranger se trouve sur la borne de la batterie ou là où la batterie est xée. Retirer le corps étranger. Le témoin de charge clignote en rouge et la charge de la batterie ne débute pas. La batterie n’est pas insérée à fond. Insérer fermement la batterie. La batterie a surchaué. Si la batterie est laissée en place et si la température diminue, la charge débutera automatiquement, mais ceci peut réduire la durée de vie de la batterie. Il est recommandé de laisser refroidir la batterie dans un endroit bien aéré éloigné des rayons directs du soleil avant de la charger. Le temps de fonctionnement de la batterie est court alors même que la batterie est complètement chargée. La durée de vie de la batterie est terminée. Remplacer la batterie par une neuve. La charge de la batterie prend du temps. La température de la batterie, du chargeur ou de l’environnement alentour est très basse. Charger la batterie à l’intérieur ou dans un autre environnement plus chaud. Les bouches d’aération du chargeur sont bloquées provoquant la surchaue de ses éléments internes. Éviter de bloquer les bouches d’aération. Le ventilateur de refroidissement ne fonctionne pas. Communiquer avec un centre de service metabo HPT autorisé pour solliciter une réparation. Le témoin d’alimentation USB s’est éteint et le périphérique USB a cessé la charge. La capacité de la batterie est devenue faible. Remplacer la batterie par une batterie ayant assez de capacité restante. Brancher la che du cordon d’alimentation du chargeur dans une prise électrique. Le témoin d’alimentation USB ne s’éteint pas alors même que le périphérique USB a ni la charge. Le témoin d’alimentation USB s’allume en vert pour indiquer que la charge USB est possible. Il ne s’agit pas d’un dysfonctionnement.

Français 000Book_UC18YTSL_US_metabo.indb 37 2019/03/28 15:40:56Problème Origine possible Solution possible Le statut de charge du périphérique USB ou la n de la charge est incertain(e). Le témoin d’alimentation USB ne s’éteint pas alors même que la charge est terminée. Inspecter le périphérique USB en charge pour conrmer son statut de charge. La charge du périphérique USB s’interrompt à mi- chemin. Le chargeur a été branché dans une prise électrique alors même que le périphérique USB était chargé au moyen de la batterie comme source d’alimentation. Il ne s’agit pas d’un dysfonctionnement. Le chargeur interrompt la charge USB pendant environ 5 secondes lorsqu’il fait la diérence entre les sources d’alimentation. Une batterie a été insérée dans le chargeur alors même que le périphérique USB était chargé au moyen d’une prise secteur comme source d’alimentation. La charge du périphérique USB s’interrompt à mi- chemin lorsque la batterie et le périphérique USB sont chargés simultanément. La batterie est complètement chargée. Il ne s’agit pas d’un dysfonctionnement. Le chargeur interrompt la charge USB pendant environ 5 secondes alors qu’il vérie si la charge de la batterie est terminée. La charge du périphérique USB ne débute pas lorsque la batterie et le périphérique USB sont chargés simultanément. La capacité restante de la batterie est très basse. Il ne s’agit pas d’un dysfonctionnement. Lorsque la capacité de la batterie atteint un certain niveau, la charge USB débute automatiquement. Les appareils AC ne peuvent pas être utilisés même lorsqu’ils sont branchés dans les prises secteur du chargeur. Le fusible du chargeur s’est déclenché en raison d’une charge excessive de l’appareil AC. Communiquer avec un centre de service metabo HPT autorisé pour solliciter une réparation. Les appareils AC ne doivent pas dépasser un total de 10 A. Les appareils ne chargent pas même lorsqu’ils sont connectés aux ports USB. Le fusible du chargeur s’est déclenché en raison d’une charge excessive du dispositif USB. Communiquer avec un centre de service metabo HPT autorisé pour solliciter une réparation. Les dispositifs USB ne doivent pas dépasser un total de 2 A.
