Type de produit	Cloueur pneumatique (agrafeuse/cloueur)
Marque	Metabo HPT (anciennement Hitachi)
Modèle	NR90AES1 (équivalent NR90AE S1)
Dimensions (L × H × l)	527 mm × 322 mm × 125 mm
Poids	3,4 kg (7,5 lb)
Pression d'utilisation	4,9 – 8,3 bar (70 – 120 psi)
Consommation d'air	2,5 L/cycle à 6,9 bar (0,088 pi³/cycle à 100 psi)
Capacité du chargeur	64 à 70 clous (2 bandes)
Type de clous	Clous à tête plastique (bandes) ; diamètre 2,9–3,8 mm, longueur non spécifiée
Raccord d'air	Filetage 3/8 NPT
Modes de déclenchement	Séquentiel unique et par contact (commutable)
Réglage de profondeur	Oui, par ajusteur rotatif
Applications	Ossature bois, coffrage, platelage, construction modulaire
Sécurité	Levier-poussoir (sécurité), dispositif anti-double tir, protection oculaire obligatoire
Lubrification	Huile pneumatique Metabo HPT ; 5-10 gouttes par jour dans le bouchon d'air
Entretien courant	Purge du filtre quotidienne, nettoyage du magasin et du mécanisme d'alimentation
Dépannage	Guide opérateur : bourrage, clous mal enfoncés, fuites d'air
Pièces détachées	Disponibles auprès de SAV agréé Metabo HPT (liste dans la notice)
Garantie	Selon conditions du revendeur (non précisé dans la notice)
Notice	68 pages, disponible en téléchargement PDF gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - NR90AES1 METABO

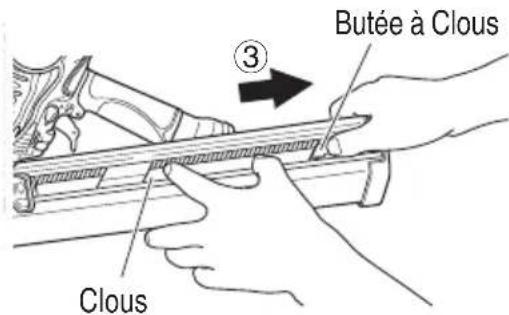

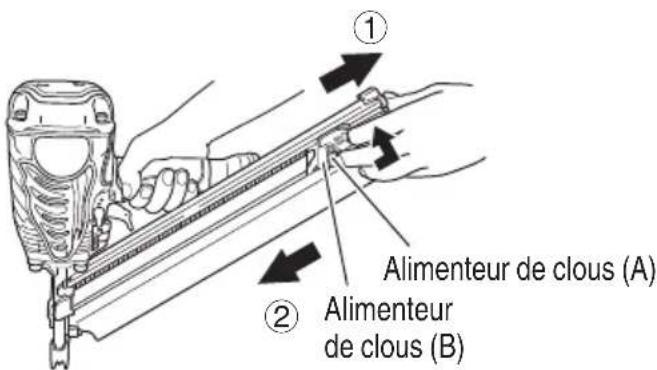

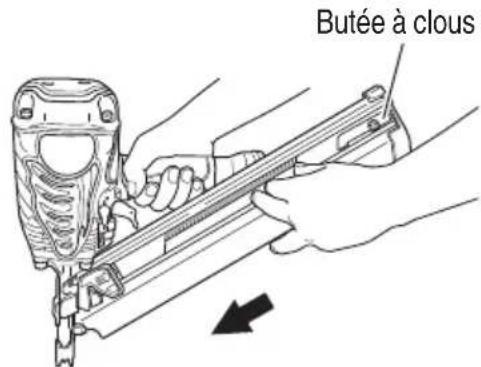

Comment charger les clous dans le Metabo NR90AES1 ?

Assurez-vous que la gâchette et le levier-poussoir ne sont pas actionnés. Dirigez le cloueur vers le bas. Insérez la bande de clous dans le dos du magasin, puis faites-la glisser vers l'avant jusqu'à ce qu'elle dépasse la butée. Tirez l'alimentateur de clous (B) vers l'arrière pour engager l'alimentateur (A) sur la bande. Relâchez doucement.

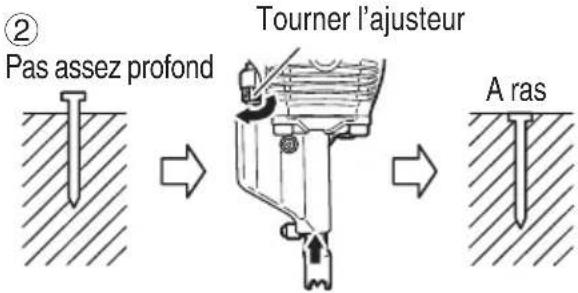

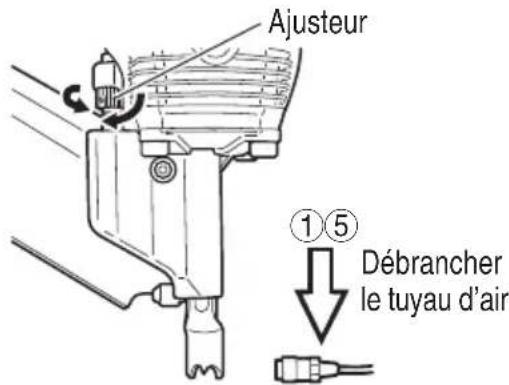

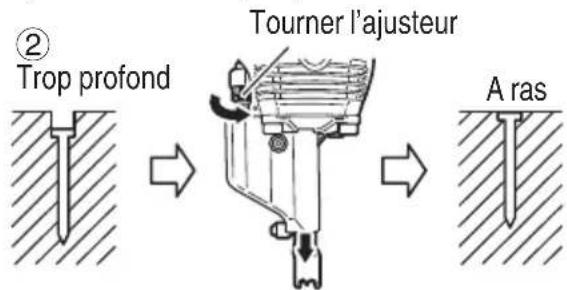

Comment régler la profondeur de clouage ?

Débranchez d'abord le tuyau d'air. Tournez l'ajusteur de profondeur : si les clous s'enfoncent trop, tournez vers le côté 'peu profond' ; s'ils ne s'enfoncent pas assez, tournez vers 'profond'. Effectuez des essais en rebranchant l'air et en portant des lunettes de sécurité.

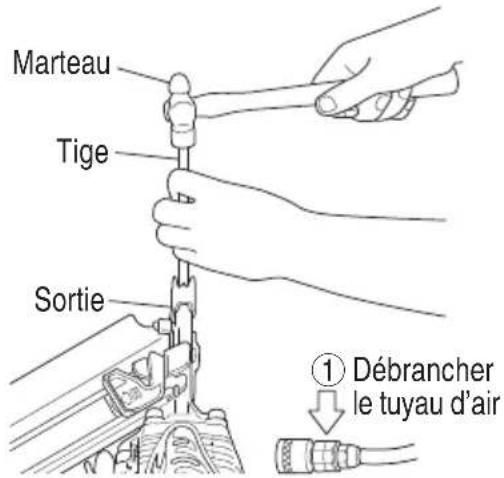

Que faire en cas de bourrage de clous ?

Débranchez le tuyau d'air. Insérez une tige métallique dans la sortie et tapez doucement avec un marteau pour déloger le clou coincé. Utilisez un tournevis plat pour retirer le clou. Si les bourrages persistent, contactez un SAV Metabo HPT.

Quelle pression d'air utiliser ?

La pression recommandée est de 70 à 120 psi (4,9 à 8,3 bar). Ne dépassez jamais 120 psi (8,3 bar) et utilisez toujours de l'air comprimé propre, sec et régulé. Adaptez la pression à la longueur des clous et à la dureté du matériau.

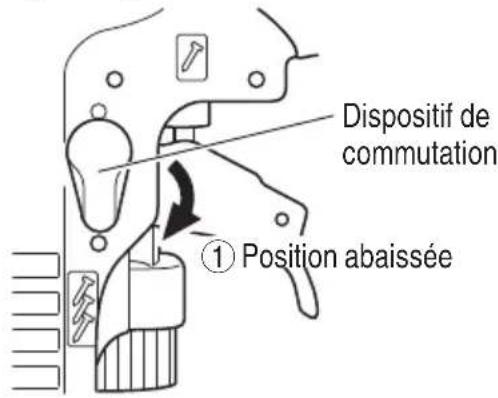

Comment passer du mode séquentiel au mode contact ?

Le cloueur possède un dispositif de commutation sur le dessus. Pour le mode séquentiel unique (déclenchement par gâchette), placez le dispositif en position relevée. Pour le mode par contact (tir continu), abaissez-le complètement. Vérifiez toujours le réglage avant utilisation.

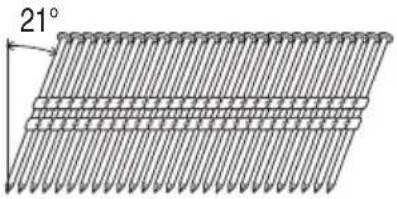

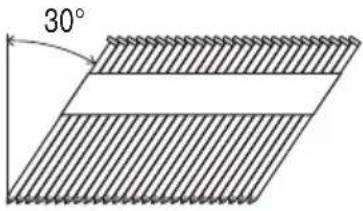

Quels types de clous sont compatibles ?

Utilisez exclusivement des clous Metabo HPT d'origine en bandes plastique, avec un diamètre de tête compris entre 7,0 et 7,6 mm et un diamètre de tige entre 2,9 et 3,8 mm. Le modèle NR90AES1 accepte les clous à tête (NR90AE). Ne pas utiliser d'autres clous.

Comment lubrifier le cloueur ?

Utilisez une huile de machine pneumatique Metabo HPT. Si vous n'avez pas de lubrificateur en ligne, versez 5 à 10 gouttes dans le bouchon d'air deux fois par jour. Ne jamais utiliser d'huile détergente ou d'additifs, car ils endommageraient les joints toriques.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de sécurité avec écrans latéraux conformes à la norme ANSI Z87.1. Ne jamais diriger l'outil vers vous ou autrui. Débranchez le tuyau d'air lors de tout réglage, nettoyage ou lorsque vous quittez la zone de travail. Tenez les mains à plus de 200 mm de la tête de clouage.

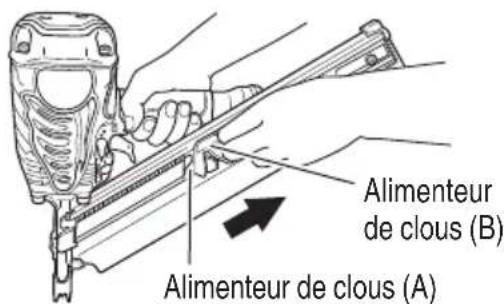

Comment nettoyer le magasin et l'alimentateur ?

Débranchez le tuyau d'air. Retirez tous les clous. Nettoyez le magasin avec un chiffon pour enlever les résidus de papier et de bois. Vérifiez que l'alimentateur de clous coulisse librement ; si nécessaire, graissez-le avec de l'huile pneumatique Metabo HPT.

Le cloueur fonctionne mais les clous ne s'enfoncent pas complètement, que faire ?

Vérifiez d'abord la pression d'air : elle doit être comprise entre 70 et 120 psi. Si elle est correcte, inspectez la lame d'entraînement et le joint torique du piston pour usure. Nettoyez et lubrifiez le mécanisme. Utilisez uniquement les clous recommandés. Si le problème persiste, contactez un SAV agréé.

MODE D'EMPLOI NR90AES1 METABO

Instruction and safety manual Manuel d'instructions et de sécurité Instrucciones y manual de seguridad

Model

Modèle

Modelo

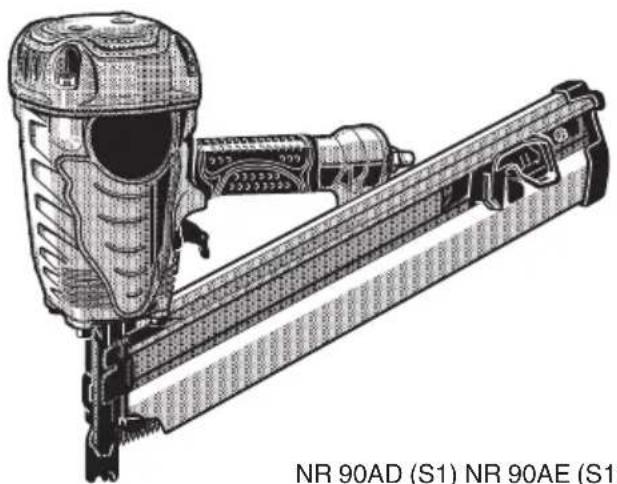

NR 90AD (S1) • NR 90AE (S1)

Nailer

Cloueur

Clavador

Une utilisation incorrecte et sans respecter la sécurité de ce cloueur risque d'entraîner la mort ou des blessures graves !

Ce manuel renferme des instructions importantes sur la sécurité de l'outil.

Lire et bien assimiler ce manuel avant d'utiliser le cloueur.

Cet outil ne doit jamais être utilisé par une personne n'ayant pas pris connaissance du manuel.

Ce mode d'emploi doit être conservé dans un endroit sûr.

PELIGRO

AVANT L'UTILISATION 30

ENVIRONNEMENT DE TRAVAIL 30

ALIMENTATION D'AIR 30

GRAISSAGE 31

ENTRETIEN PAR TEMPS FROID ....32

ESSAI DU CLOUEUR 32

RÉGLAGE DE LA PRESSION D'AIR ......33

CHARGEMENT DES CLOUS ....33

UTILISATION DU CLOUEUR 34

MÉTHODES D'UTILISATION 35

RÉGLAGE DE LA PROFONDEUR DE CLOUAGE...37

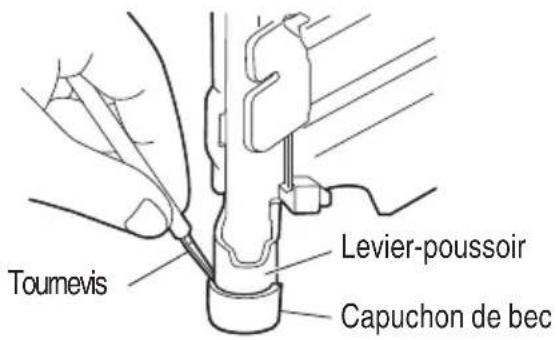

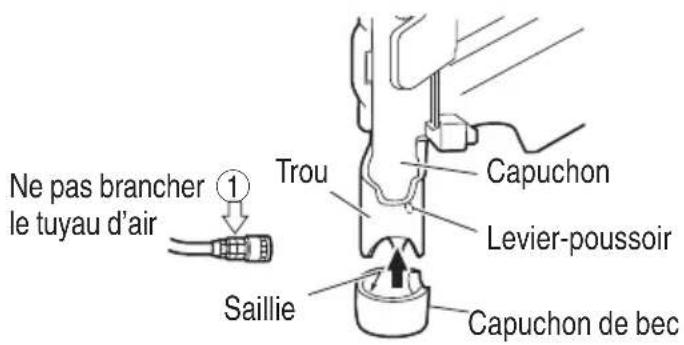

UTILISATION DU CAPUCHON DE BEC .....38

ENTRETIEN

ENTRETIEN ET INSPECTION 39

ENTRETIEN ET REPARATIONS ....40

LISTE DES PIECES 62

ÍNDICE

Español

Página

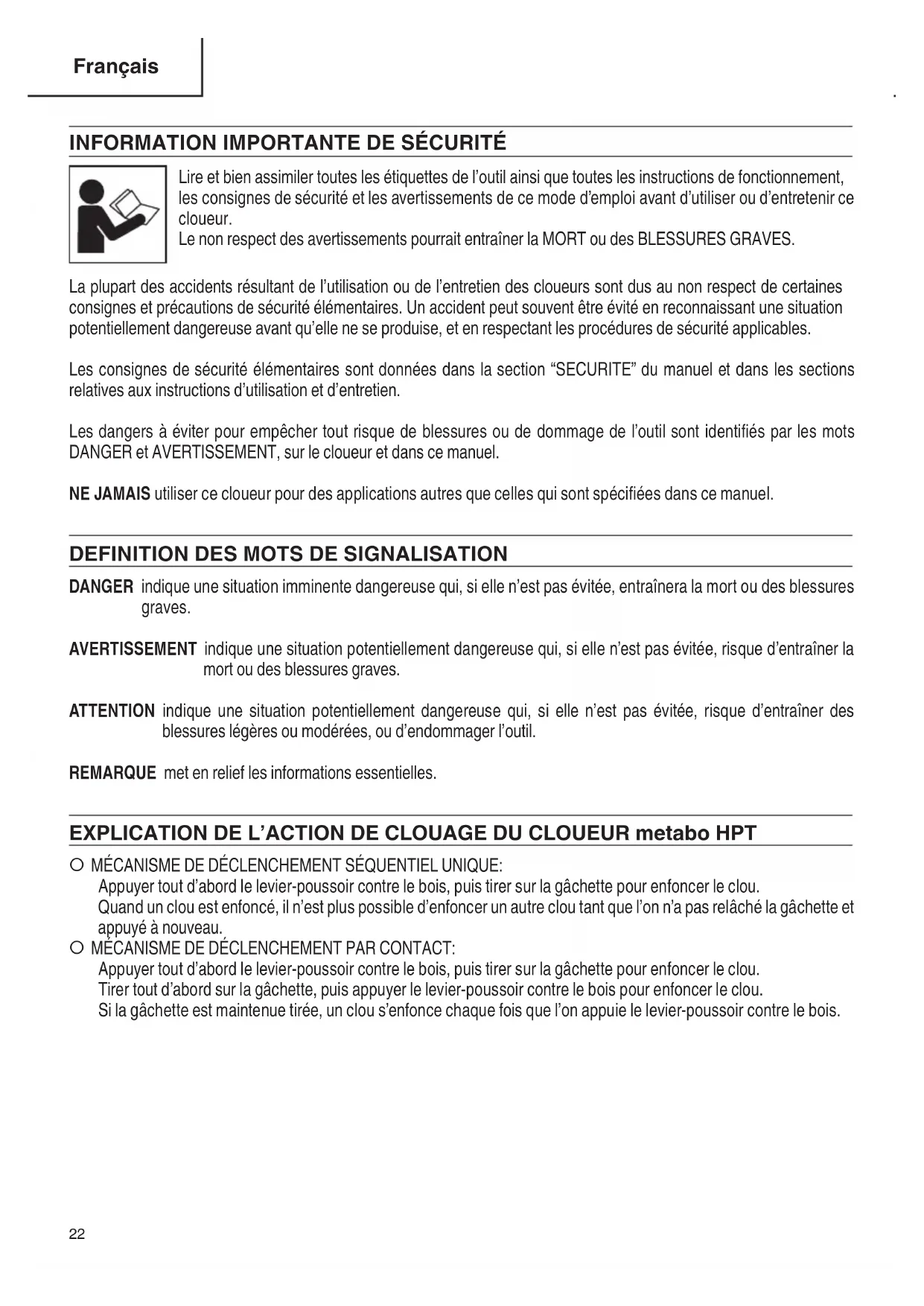

Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir ce cloueur.

Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.

La plupart des accidents résultant de l'utilisation ou de l'entretien des cloueurs sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produise, et en respectant les procédures de sécurité applicables.

Les consignes de sécurité élémentaires sont données dans la section "SECURITE" du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.

Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur le cloueur et dans ce manuel.

NE JAMAIS utiliser ce cloueur pour des applications autres que celles qui sont spécifiées dans ce manuel.

DEFINITION DES MOTS DE SIGNALISATION

DANGER indique une situation imminente dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou des blessures graves.

ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.

REMARQUE met en relief les informations essentielles.

EXPLICATION DE L'ACTION DE CLOUAGE DU CLOUEUR metabo HPT

O MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE:

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

Quand un clou est enfoncé, il n'est plus possible d'enfoncer un autre clou tant que l'on n'a pas relâché la gâchette et appuyé à nouveau.

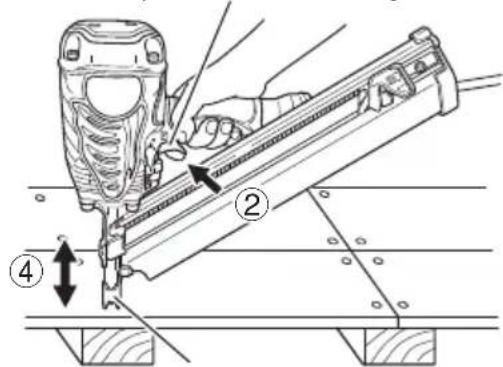

O MÉCANISME DE DÉCLENCHEMENT PAR CONTACT:

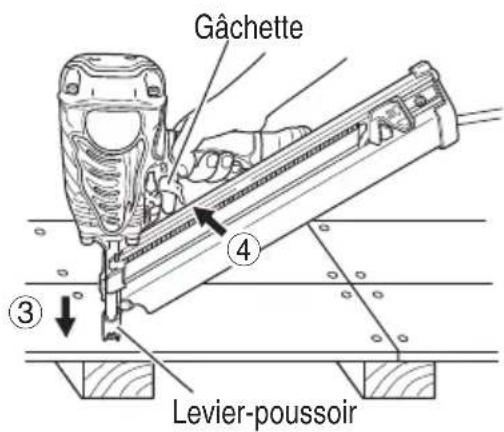

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

Tirer tout d'abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer le clou.

Si la gâchette est maintenue tirée, un clou s'enfonce chaque fois que l'on appuie le levier-poussoir contre le bois.

SECURITE

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DU CLOUEUR

CONSIGNES RELATIVES À UN RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES

• Généralités

Afin de réduire les risques de choc électrique, d'incendie et de blessures physiques, LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'OUTIL.

⚠️ DANGER

1. LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER UNE PROTECTION OCULAIRE (LUNETTES DE PROTECTION AVEC ÉCRANS LATÉRAUX).

Quand on utilise le cloueur, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également.

Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant et par le côté.

Les lunettes ordinaires ne fournissent pas une protection adéquate.

L'employeur doit veiller à ce que la personne qui utilise le cloueur et les autres personnes dans l'aire de travail portent des lunettes de protection.

1. NE JAMAIS UTILISER DE GAZ RÉACTIFS NI AUCUN AUTRE GAZ EN BOUTEILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.

Ne jamais utiliser de gaz réactifs (tels que l'oxygène), de gaz combustibles ni aucun autre gaz en bouteille comme source d'alimentation du cloueur.

L'utilisation de ces gaz serait dangereuse, car le cloueur exploserait.

Utiliser exclusivement de l'air comprimé propre, sec et régulé.

⚠️ AVERTISSEMENT

1. NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELQU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.

Toujours supposer que le cloueur renferme des clous.

Ne jamais diriger le cloueur vers vers quelqu'un d'autre, qu'il renferme des clous ou non.

Si l'on enfonce des clous par erreur, cela risque de provoquer des blessures graves.

Ne jamais s'amuser avec le cloueur.

Le cloueur est un instrument de travail.

Le respecter.

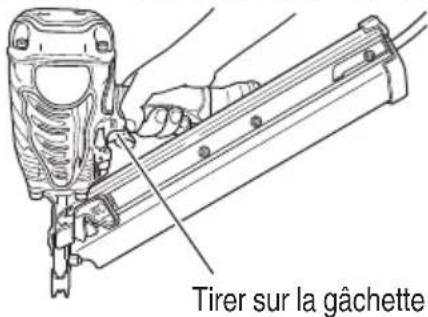

1. NE PAS PLACER LE DOIGT SUR LA GÂCHETTE ET MAINTENIR LES DOIGTS ÉLOIGNÉS DE CELLE-CI QUAND ON N' EFFECTUE PAS DE CLOUAGE POUR ÉVITER TOUT RISQUE DE CLOUAGE ACCIDENTEL.

Ne jamais transporter l'outil avec le doigt sur la gâchette, car on risquerait d'enfoncer accidentellement un clou et de se blesser ou de blesser quelqu'un d'autre.

soi,Touijours transporter le cloueur exclusivement par sa poignée.

Lire et bien assimiler la section intitulée “MÉTHODES D’UTILISATION”. (pages 35 – 37)

1. NE PAS ENTRER EN CONTACT AVEC L'EMBOUT DE SÉCURITÉ (LEVIER-POUSSOIR) QUAND ON N'EFFECTUE PAS DE CLOUAGE.

SECURITE — Suite

⚠ AVERTISSEMENT

Lors de l'utilisation de ces outils, des précautions de base doivent être respectées, notamment:

1. Zone de travail

(1) Maintenir la zone de travail propre et bien éclairée.

Les zones sombres et encombrées augmentent les risques de choc électrique, d'incendie ou blessures physiques.

(2) Ne pas utiliser le cloueur dans un endroit présentant un risque d'explosion, par exemple en présence de liquides infl ammables, de gaz ou de poussières combustibles.

Le cloueur peut provoquer des étincelles susceptibles d'enfl ammer la poussière ou les vapeurs.

(3) Maintenir les passants, enfants et visiteurs à l'écart pendant l'utilisation du cloueur. Toute distraction peut provoquer la perte de contrôle du cloueur.

2. Sécurité personnelle

(1) Rester sur ses gardes. Se concentrer sur la tâche et faire preuve de bon sens quand on travaille avec le cloueur. Ne pas utiliser le cloueur si on est fatigué, après avoir consommé des drogues ou de l'alcool, ou sous l'infl uence de médicaments.

Tout moment d'inattention pendant l'utilisation du cloueur augmente le risque de blessures physiques.

(2) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou de bijoux. Si l'on a les cheveux longs, les maintenir sous un couvre-chef. Maintenir les cheveux, vêtements et gants à l'écart des pièces mobiles.

Les vêtements amples, les bijoux et les cheveux longs augmentent le risque de blessures physiques car ils peuvent être entraînés par les pièces mobiles.

(3) Éviter toute mise en marche accidentelle. Vérifi er que le commutateur est sur arrêt avant de brancher le tuyau d'air. Ne pas transporter le cloueur en gardant le doigt sur le commutateur ou raccorder le tuyau d'air quand le commutateur est sur marche.

(4) AVERTISSEMENT - Débrancher le tuyau d'air du cloueur quand on effectue des réglages ou l'entretien, on retire des clous coincés, on actionne le levier-poussoir, fixation et retrait du capuchon avant, on

pas, on quitte l'aire de travail, on le laisse hors de la supervision ou du contrôle de l'opérateur on le charge ou le décharge, on le passe à quelqu'un d'autre, on le soulève ou l'abaisse, ou on le déplace dans un autre endroit. Ne jamais essayer de retirer des clous coincés ou de réparer le cloueur si le tuyau d'air n'est pas débranché et que les clous restants n'ont pas été retirés du cloueur. Le cloueur ne doit jamais rester sans surveillance car des personnes non familiarisées avec ce type d'outil pourraient le manipuler et se blesser.

Ces mesures de précaution réduisent le risque de blessures physiques.

(5) Ne pas trop se pencher. Conserver une bonne assise et un bon équilibre en permanence. Une bonne assise et un bon équilibre favorisent un meilleur contrôle du cloueur dans des situations inattendues.

(6) Utiliser des équipements de sécurité. Utiliser un masque anti-poussière, des chaussures de sécurité antidérapantes et un casque de sécurité lorsque les conditions l'exigent.

(7) AVERTISSEMENT - Risque de perte auditive. Porter une protection auditive.

La protection auditive doit avoir un CAS (coefficient d'atténuation sonore) déterminé selon les règles de l'Agence américaine de la protection de l'environnement, approprié pour l'exposition au bruit.

(8) Toujours porter un casque.

Toujours porter un casque pour se protéger la tête contre les projectiles.

(9) Ne pas attacher le tuyau ou le cloueur à votre corps.

Attacher le tuyau à la structure pour réduire le risque de perte d'équilibre en cas de mouvements brusques du tuyau.

(10) AVERTISSEMENT - Enfoncer les clous uniquement dans une surface de travail appropriée. Ne pas enfoncer les clous dans d'autres clous. Celui-ci pourrait ricocher et blesser quelqu'un, ou provoquer une réaction inattendue du cloueur susceptible d'entraîner une blessure physique.

SECURITE — Suite

⚠ AVERTISSEMENT

3. Utilisation et entretien du cloueur

(1) Utiliser des serre-joints ou tout autre moyen pratique pour maintenir la pièce sur une surface stable en toute sécurité.
Maintenir la pièce à la main ou contre soi est une technique instable et peut provoquer une perte de contrôle.
(2) Ne pas forcer sur le cloueur. Utiliser le cloueur approprié à votre usage. Le cloueur approprié eff ectuera la tâche en toute sécurité selon les spécifi cations pour lesquelles il est destiné.
(3) Ne pas utiliser le cloueur si le commutateur ne permet pas de le mettre sur marche. Tout cloueur ne pouvant pas être contrôlé par le commutateur est dangereux et doit être réparé.

Ne jamais utiliser un cloueur défectueux ou qui ne fonctionne pas normalement. Si le cloueur semble ne pas fonctionner comme d'habitude, qu'il émet des bruits bizarres ou qu'il semble défectueux, cesser immédiatement de l'utiliser et le faire réparer par un service après-vente metabo HPT agréé.

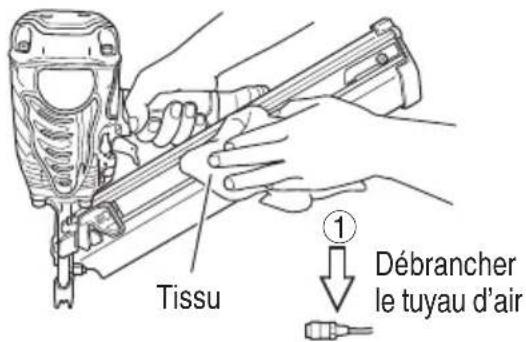

(4) Débrancher le tuyau d'air du cloueur avant de procéder à des réglages, de changer des accessoires ou de le remiser. Ces mesures de sécurité préventives réduisent le risque de déclenchement accidentel du cloueur.
(5) Remiser le cloueur, lorsqu'il est inutilisé, hors de portée des enfants et de toute personne non formée à son utilisation. Un cloueur s'avère dangereux entre les mains de personnes non formées à son utilisation.
(6) Entretenir soigneusement le cloueur. Veiller à ce que le cloueur soit toujours propre et graissé pour obtenir un fonctionnement optimal et en toute sécurité.
(7) Contrôler tout mauvais alignement ou grippage des pièces mobiles, toute rupture de pièces et toute autre situation pouvant affecter le fonctionnement du cloueur.

S'il est endommagé, faire réparer le cloueur avant toute nouvelle utilisation. En raison de la pression d'air élevée à l'intérieur du cloueur, les fissures en surface sont dangereuses. Pour éviter tout risque, ne pas faire tomber le cloueur ni le heurter contre des surfaces dures ; et ne pas le rayer ni y graver d'inscriptions. De nombreux accidents sont provoqués par des cloueurs mal entretenus. Il y a un risque d'éclatement si le cloueur est endommagé.

(8) Ne pas utiliser un cloueur en mauvais état de marche. Des étiquettes et une séparation physique doivent être utilisées pour contrôle.
(9) Utiliser exclusivement des accessoires fournis ou recommandés par metabo HPT pour ce cloueur spécifique. L'utilisation d'un accessoire non destiné à ce cloueur spécifique augmente le risque de blessures physiques.
(10) Utiliser exclusivement les clous mentionnés dans la section Accessoires du présent manuel. Les clous non recommandés par metabo HPT en vue d'une utilisation avec ce cloueur augmentent le risque de blessures physiques ou peuvent endommager le cloueur.

4. Entretien

(1) L'entretien de cet outil doit être confié exclusivement au personnel d'entretien qualifié é.
(2) Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Utiliser exclusivement des pièces agréées.
(3) Utiliser exclusivement la graisse fournie avec le cloueur ou recommandée par metabo HPT.

5. Alimentation d'air

(1) Ne jamais raccorder le cloueur à une source d'alimentation qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm 2) si une défaillance du régulateur se produit.

Une pression excessive à l'intérieur du cloueur peut provoquer son éclatement, un fonctionnement anormal, la panne du cloueur ou des blessures physiques graves.

120 psi 120 psi

NE PAS DÉPASSER 120 psi (8.3 bars 8.5 kgf/cm 2).

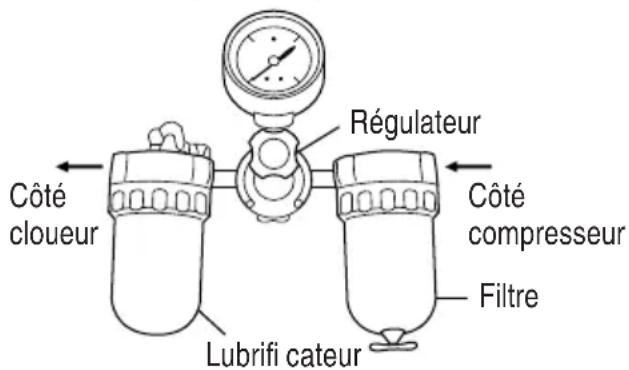

Utiliser exclusivement de l'air comprimé propre, sec et régulé à la pression nominale ou dans la plage de pression nominale indiquée sur le cloueur.

Toujours vérifier, avant d'utiliser le cloueur, que l'alimentation d'air a été ajustée en fonction de la pression d'air nominale ou dans la plage de pression d'air nominale stipulée.

SECURITE — Suite

⚠ AVERTISSEMENT

(2) Ne jamais utiliser de gaz réactifs (tels que l'oxygène), de dioxyde de carbone, de gaz combustibles ou tout autre gaz en bouteille comme source d'alimentation du cloueur. L'utilisation de ces gaz pourrait provoquer une explosion et causer de graves blessures physiques.

6. Autres

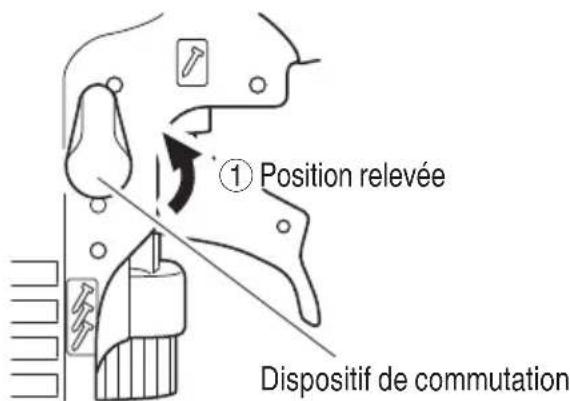

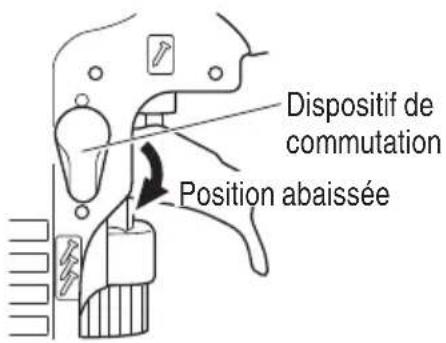

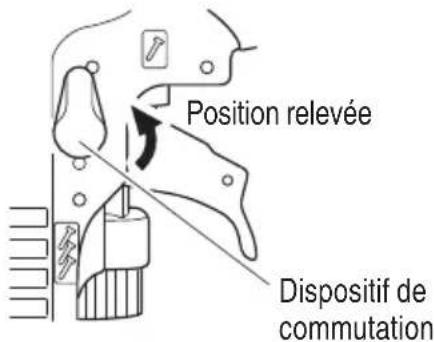

(1) Avant de commencer le travail, vérifi er le dispositif de commutation de l'opération de clouage.
Ce cloueur metabo HPT comprend un dispositif commutation de l'opération de clouage.
Avant de commencer le travail, vérifier le réglage du dispositif de commutation de l'opération de clouage.
Si le dispositif de commutation de l'opération de clouage n'est pas réglé correctement, le cloueur ne fonctionnera pas correctement.

(2) Toujours sélectionner le dispositif de (5) commutation approprié pour l'application et la formation de l'opérateur.

(3) Faire attention aux doubles activations et aux coups par le cloueur suite au retour brutal (« rappel »). Après avoir enfoncé un clou, le cloueur peut eff ectuer un rappel causant son éloignement de la surface de travail.

Pour réduire le risque de blessure, toujours gérer le rappel en :

1) maintenant toujours le contrôle du cloueur.
2) laissant le rappel éloigner le cloueur de la surface de travail.
3) ne résistant pas au rappel de sorte que le cloueur sera refoulé contre la surface de travail. Dans « MÉCANISME DE DÉCLENCHEMENT PAR CONTACT », si on laisse le levier-poussoir entrer de nouveau en contact avec la surface de travail avant de relâcher la gâchette, un clouage imprévu se produira. Afin d'éviter ces doubles activations indésirables,

○ Fonctionnement intermittent (déclenchement par gâchette)

① Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

② Tirer sur la gâchette rapidement et fermement.

○ Fonctionnement continu (déclenchement par levier-poussoir)

① Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.
② Ne pas appuyer le cloueur trop fort contre le bois.
③ Eloigner le cloueur du bois car il effectue un rappel après le clouage.
4) éloignant le visage et les parties du corps du cloueur.

(4) Ne jamais utiliser de coupleur NON dégageant sur le cloueur. Si l'on utilise un coupleur non dégageant sur le cloueur, celui-ci risque de rester chargé d'air après le débranchement et, par conséquent, d'enfoncer un clou même après avoir été débranché. Le cloueur et le tuyau d'air doivent avoir un coupleur de tuyau de façon à ce que toute la pression soit évacuée du cloueur quand on débranche le joint de couplage.

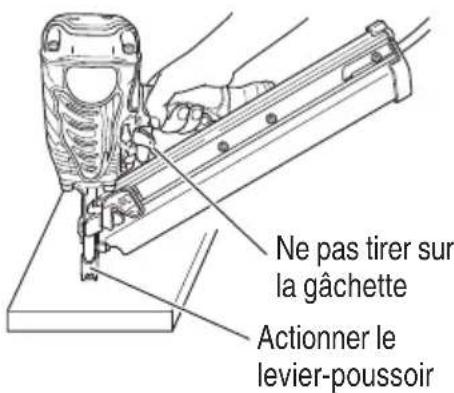

(5) Vérifier le levier-poussoir avant l'utilisation. S'assurer que le levier-poussoir fonctionne correctement, et qu'il ne soit pas inutilisable, déconnecté, ou modifié. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser le cloueur si le levier-poussoir ne fonctionne pas correctement. Un clou pourrait s'enfoncer accidentellement. Ne pas modifier ou retirer le levier-poussoir, car sinon il pourrait devenir inutilisable.

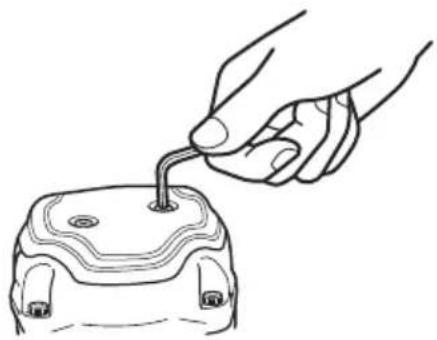

(6) Veiller à ce que toutes les vis et les couvercles soient en place et bien serrés. Veiller à ce que les vis et les couvercles soient solidement fixés. Les vérifier périodiquement. Ne jamais utiliser le cloueur si des pièces sont manquantes ou sont endommagées.

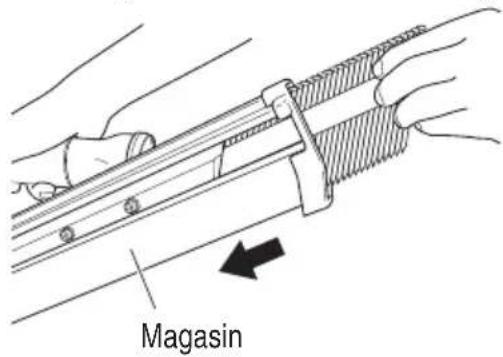

(7) Ne pas charger de clous si la gâchette ou le levier-poussoir sont enfoncés. Quand on charge des clous dans le cloueur ou qu'on raccorde le tuyau d'air,

1) ne pas appuyer sur la gâchette;
2) ne pas actionner le levier-poussoir; et
3) diriger le cloueur vers le bas.

(8) Éloigner les mains et le corps de la tête de clouage pendant l'utilisation. Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête de clouage. Il y a un risque de bl grave si les clous sont déviés par la pièce ou qu'ils sont déportés au-delà du point d'entrée.

SECURITE — Suite

⚠ AVERTISSEMENT

(9) Quand on travaille près du bord d'une pièce ou à un angle prononcé, ou quand on enfonce des clous dans une pièce fine, prendre soin de minimiser le déchiquetage, le fractionnement ou l'éclatement, ou le vol libre, le ricochet ou le perçage des clous, pouvant provoquer des blessures.
(10) Ne jamais enfoncer de clous des deux côtés d'un mur en même temps. Les clous pourraient traverser le mur et blesser quelqu'un de l'autre côté.
(11) Redoubler de précaution quand on cloue dans des murs existants ou d'autres zones mortes pour prévenir le contact avec des objets cachés ou des personnes de l'autre côté (par ex., câbles, tuyaux).
(12) Vérifier s'il y a des fils sous tension. Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fils sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fils sous tension.

(13) Ne pas lever, tirer ou abaisser le cloueur par le tuyau.
(14) Ne pas débrancher le tuyau d'air du cloueur avec le doigt sur la gâchette. Le pourrait se déclencher lorsque l'alimentation d'air sera à nouveau raccordée.
(15) Manipuler le cloueur correctement. Utiliser le cloueur en suivant les instructions du manuel. Ne jamais permettre que le cloueur soit utilisé par des enfants, des personnes nonfamiliarisées avec son fonctionnement ou du personnel non autorisé.
(16) Ne jamais utiliser le cloueur pour des applications autres que celles spécifiées dans le présent manuel.
(17) Ne jamais modifier ni altérer un cloueur. Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.

RESPONSABILITÉS DE L'EMPLOYEUR, DU PROPRIÉTAIRE DE L'OUTIL ET DE L'OPÉR ATEUR DE L'O UT IL

1. Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir le cloueur.
2. Sélectionner un dispositif de commutation approprié en prenant en considération l'utilisation du cloueur.
3. Former l'opérateur à l'utilisation sécuritaire du cloueur comme décrit dans ce MANUEL.
4. Veiller à ce que seules les personnes qui ont lu et compris ce MANUEL utilisent le cloueur.

5. Veiller à ce que les cloueurs soient utilisés exclusivement lorsque les opérateurs et les autres personnes présentes dans l'aire de travail portent des LUNETTES DE PROTEC équipement de protection individuelle approprié comme une PROTECTION POUR LA TÊTE, LES OREILLES ET LES PIEDS.

6. Obliger les opérateurs et les autres personnes présentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.

7. Veiller à ce que les cloueurs soient conservés en bon état de marche comme décrit dans ce MANUEL.
8. Entretenir les cloueurs correctement.
9. Veiller à ce que seul le personnel qualifié répare les cloueurs.
10. Veiller à ce que les cloueurs qui ont besoin d'être réparés soient retirés du service et que des étiquettes et une séparation physique soient utilisées comme moyen de contrôle.

CONSERVER CE MANUEL ET LE METTRE A LA DISPOSITION DES UTILISATEURS!

UTILISATION

REMARQUE: Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser le cloueur en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre cloueur.

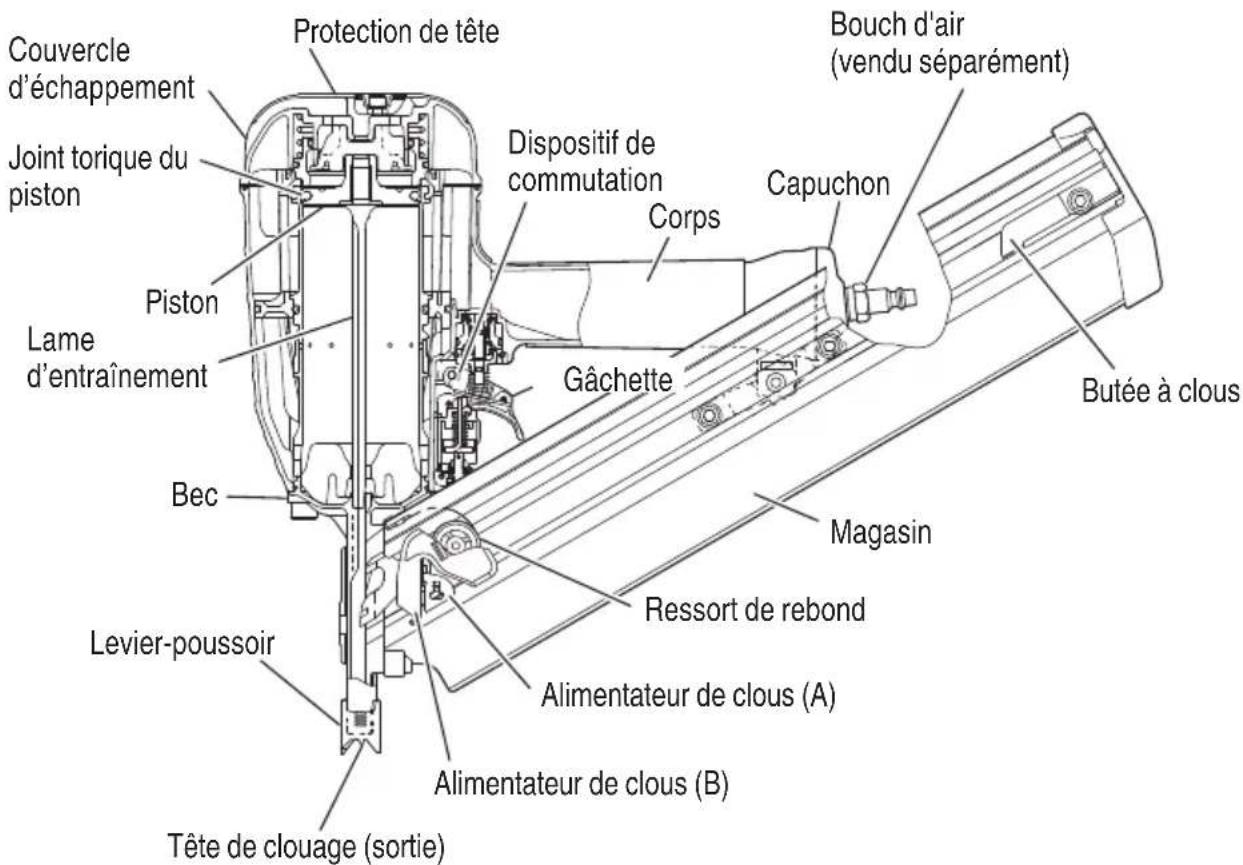

NOM DES PIECES

Dispositif de commutation d'opération de clouage
n relevéeDispositif decommutationMÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE(Dispositif de commutation : position relevée)	néeMÉCANISME DE DÉCLENCHEMENT PAR CONTACT(Dispositif de commutation : position abaissée)

Couvercle d'échappement Joint torique du piston Piston Lame d'entraînement Bec Levier-poussoir Tête de clouage (sortie) Protection de tête Dispositif de commutation Corps Gâchette Bouch d'air (vendu séparément) Capuchon Butée à clous Magasin Ressort de rebond Alimentateur de clous (A) Alimentateur de clous (B)

SPECIFICATIONS

Modèle NR90AD (S1) NR90AE (S1)
Pression d'utilisation	70 – 120 psi (4.9 – 8.3 bar, 5 – 8.5 kgf/cm2)
DimensionsLongueur × Hauteur × Largeur	18-3/16" × 12-11/16" × 4-15/16"(462 mm × 322 mm × 125 mm)	20-3/4" × 12-11/16" × 4-15/16"(527 mm × 322 mm × 125 mm)
Poids 7.0 lbs. (3.2 kg) 7.5 lbs. (3.4 kg)
Contenance de clous 50 – 74 clous (2 recharges) 64 – 70 clous (2 recharges)
Consommation d'air	.088 ft3/cycle à 100 psi(2.5 ltr/cycle à 6.9 bars)(2.5 ltr/cycle à 7 kgf/cm2)
Arrivée d'air	Filetage 3/8 NPT

SELECTION DES CLOUS

AVERTISSEMENT

- Bien utiliser exclusivement les clous metabo HPT d'origine avec le NR90AD (S1) ou le NR90AE (S1). L'utilisation d'autres clous risque de provoquer un mauvais fonctionnement de l'outil et/ou une rupture des clous, et d'entraîner des blessures.

Seuls les clous indiqués dans le tableau ci-dessous pourront être utilisés avec ce cloueur.

NR90AD (S1)
Recharge de clous à assemblage sur paier Clous sans tête	Min. Max.
	.266" (6.8 mm)	.303" (7.7 mm)
NR90AE (S1)
Recharge de clous à assemblage plastique Clous à tête	Min. Max.
	.286"(7 mm)	.3"(7.6 mm)
	.113"(2.9 mm)	.148"(3.8 mm)

ACCESSOIRES

DANGER

- Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.

ACCESSOIRES STANDARD

① Lunettes de sécurité ....1

ACCESSOIRES EN OPTION

... vendus séparément

○ Trousse du mécanisme de déclenchement séquentiel unique (N° de code 888781)
○ Capuchon de bec (N° de code 886401)
○ Huile de machine pneumatique Alimenteur d'huile .8 oz. (25 cc) (N° de code 877153)

Alimenteur d'huile 4 oz. (120 cc) (N° de code 874042)

Alimenteur d'huile 1 quart (1 l) (N° de code 876212)

REMARQUE: Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de metabo HPT.

APPLICATIONS

○ Ossature de plancher et mur.
○ Construction de ferme, construction de fenêtre.
○ Platelage de sous-plancher et de sous-toiture.
○ Coff rage de mur.
○ Construction de grandes caravanes et de logements modulaires. construction.

AVANT L'UTILISATION

Lire la section intitulée "SECURITE" (pages 23 - 27).

Bien vérifi er les points suivants avant de travailler.

ENVIRONNEMENT DE TRAVAIL

⚠ AVERTISSEMENT

• Pas de gaz ou liquides infl ammables, ni aucun autre objet infl ammable sur le chantier.
• Evacuer les enfants et les personnes non autorisées de l'aire de travail.

ALIMENTATION D'AIR

DANGER

- NE JAMAIS utiliser de gaz réactifs ni aucun autre gaz en bouteille. Il pourrait se produire une explosion.

AVERTISSEMENT

• Ne jamais raccorder le cloueur à une pression qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm ^2 ) si une défaillance du régulateur se produit.

• Ne jamais utiliser de coupleur non dégageant sur le cloueur.

• Alimentation

○ Utiliser exclusivement de l'air comprimé propre, sec et régulé avec ce cloueur.

Les compresseurs d'air utilisés pour alimenter l'air comprimé au cloueur devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".

○ L'humidité ou l'huile dans le compresseur d'air peuvent accélérer l'usure et la corrosion du cloueur.

Purger tous les jours.

1. Filtre-régulateur-lubrificateur

○ Utiliser un régulateur d'une pression comprise entre 0 – 120 psi (0 – 8.3 bars 0 – 8.5 kgf/cm ^2 ).

- Les unités filtre-régulateur-lubrificateur procureront les conditions optimales du cloueur et accroîtront sa durée de service. Toujours les utiliser.

Filtre .... Le filtre enlève l'humidité et la saleté mélangées à l'air comprimé. Purger tous les jours, sauf si l'outil possède une purge automatique. Nettoyer régulièrement le filtre.

Régulateur...Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité du cloueur. Inspecter le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.

Lubrifi cateur.. Le lubrificateur alimente de l'huile vaporisée au cloueur. Inspector le lubrificateur avant le travail pour s'assurer que l'alimentation d'huile est adéquate.

Utiliser une huile de machine pneumatique metabo HPT.

Côté cloueur Lubrifi cateur Régulateur Côté compresseur Filtre

1. Tuyau d'air

Les tuyaux d'alimentation d'air comprimé doivent avoir une pression de travail minimum égale ou supérieure à la pression de la source d'alimentat si une défaillance du régulateur se produit, ou égale ou supérieure à 150 psi (10.4 bar 10.6 kgf/cm²), à savoir la plus élevée.

1. Consommation d'air

Sélectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.

Tableau de consommation d'air

Pression de fonctionnement	psi(bar)(kgf/cm2)	80(5.5)(5.6)	90(6.2)(6.3)	100(6.9)(7)
Consommation d'air	ft3/cycle(I/cycle)	.062(1.7)	.075(2.1)	.088(2.5)

Formules de taille du compresseur d'air

Quantité d'air requise

= nombre de clous

× aclous moyens enfoncés par minute par le cloueur
× consommation d'air à une pression donnée
× facteur de sécurité (toujours 1.2)

Exemple: 2 cloueurs fonctionnant à 100 psi et enfonçant 30 clous par minute

Quantité d'air requise
= 2× 30× .088(2.5)× 1.2
= 6.3 CFM (ft 3/min) (180 l/min)

Effectuer le calcul ci-dessus pour obtenir un compresseur fournissant les 6.3 CFM d'air nécessaires.

GRAISSAGE

Il est essentiel que le cloueur soit graissé correctement. Si le cloueur est mal graissé, il ne fonctionnera pas correctement et les pièces s'useront prématurément.

○ Utiliser une huile de machine metabo HPT.

Ne pas utiliser d'huile détergente ni d'additifs.

Ces lubrifiants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement du cloueur.

○ Toujours utiliser des unités filtre-régulateur-lubrifi cateur.

Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique metabo HPT.

Si l'on ne possède pas de lubrificateur, mettre 5 à 10 gouttes d'huile de machine pneumatique metabo HPT dans le bouchon d'air du cloueur deux fois par jour.

○ Ne pas ranger le cloueur dans un environnement froid. Le laisser dans un endroit chaud jusqu'à ce que l'on soit prêt à travailler.
Si le cloueur est déjà froid, l'amener dans un endroit chaud et le laisser réchauff er avant de l'utiliser.

① Réduire la pression d'air à 64 psi (4.4 bars 4.5 kgf/cm ^2 ).
② Sortir tous les clous du cloueur.
③ Raccorder le tuyau d'air et faire un essai de clouage (clouage à blanc).

La pression d'air inférieure sera suffi sante pour le clouage à blanc.

Les opérations à vitesse lente ont tendance à chauffer les pièces mobiles.

ATTENTION

- Ne pas faire un essai de clouage à blanc à haute pression.

ESSAI DU CLOUEUR

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection adéquate.

⚠ AVERTISSEMENT

- Ne jamais utiliser le cloueur si le levier-poussoir ne fonctionne pas correctement.

Avant de commencer le travail proprement dit, faire un essai de clouage en vérifiant les points ci-dessous. Eff ectuer les essais dans l'ordre indiqué.

S'il se produit un fonctionnement anormal, cesser immédiatement d'utiliser le cloueur et contacter un service après-vente agréé metabo HPT.

(1) DEBRANCHER LE TUYAU D'AIR DU CLOUEUR. SORTIR TOUS LES CLOUS DU CLOUEUR.

□ TOUTES LES VIS DOIVENT ETRE SERREES A FOND.

Si certaines vis sont relâchées, les revisser.

Gâchette Levier- poussoir Ne pas raccorder le tuyau d'air

(2) Régler la pression d'air sur 70 psi (4.9 bars 5 kgf/cm ^2 ). Raccorder le tuyau d'air.

Ne pas mettre de clous dans le cloueur.

Mettre le dispositif de commutation en position relevée (MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE).

(Régler le dispositif de commutation sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Position relevée Dispositif de commutation

□ LE CLOUEUR NE DOIT PAS AVOIR DE FUITÉ D'AIR.

(3) Retirer le doigt de la gâchette et appuyer le levier-poussoir contre la pièce.

□ LE CLOUEUR NE DOIT PAS FONCTIONNER.

Ne pas tirer sur la gâchette Actionner le levier-poussoir

(4) Eloigner le levier-poussoir de la pièce.

Ensuite, diriger le cloueur en position abaissée, tirer sur la gâchette et attendre pendant au moins 5 secondes dans cette position.

□ LE CLOUEUR NE DOIT PAS FONCTIONNER.

Tirer sur la gâchette

(5) ① Sans toucher la gâchette, appuyer le levierpoussoir contre la pièce. Tirer sur la gâchette.

□ LE CLOUEUR DOIT FONCTIONNER.

② Retirer le doigt de la gâchette.

□ Le fonctionnement du cloueur s'arrête (la lame du tournevis revient en haut).

(6) Régler le dispositif de commutation sur la position abaissée (MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Dispositif de commutation Position abaissée

Le cloueur ne touchant plus la pièce, tirer sur la gâchette.

Appuyer le levier-poussoir contre la pièce.

□ LE CLOUEUR DOIT FONCTIONNER.

(7) Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des clous dans le cloueur.

Enfoncer les clous dans un matériau du même type que celui du travail proprement dit.

□ LE CLOUEUR DOIT FONCTIONNER CORRECTEMENT.

RÉGLAGE DE LA PRESSION D'AIR

⚠ AVERTISSEMENT

120 psi 120 psi

● Ne pas dépasser 120 psi (8.3 bars 8.5 kgf/cm²).

Régler la pression d'air à la pression de travail recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm²) en fonction de la longueur des clous et de la dureté du matériau.

La pression d'air correcte est la pression la plus basse capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutilement le cloueur.

CHARGEMENT DES CLOUS

⚠ AVERTISSEMENT

● Lors du chargement des clous dans le cloueur,

1) ne pas appuyer sur la gâchette ;
2) ne pas actionner le levier-poussoir ; et
3) diriger le cloueur vers le bas.

(1) Insérer la recharge de clous dans le dos du magasin.

Magasin

(2) Faire coulisser la bande de clous vers l'avant dans le magasin.

La bande de clous doit passer par la butée à clous.

Butée à clous

(3) Tirer le dispositif d'alimentation de clous (B) en arrière de manière à engager le dispositif d'alimentation de clous (A) sur la bande de clous.

Alimenteur de clous (A) Alimenteur de clous (B)

REMARQUE

- Appuyer délicatement les alimenteurs de clous (A) et (B) contre le clou.

Si l'on relâche les alimenteurs de clous (A) et (B) depuis l'arrière du magasin et qu'ils buttent contre le clou, cela risque d'endommager le papier de support des clous.

● Utiliser une recharge de clous de plus de 5 clous.

Le cloueur est maintenant prêt à fonctionner.

Retirer les clous:

① Tirer l'alimenteur de clous (B) vers l'arrière.
② Ramener délicatement l'alimenteur de clous (B) vers l'avant tout en poussant sur l'alimenteur de clous (A).
③ Pousser la butée de clou vers le côté du magasin, et sortir les clous par le dos du magasin.

① Alimenteur de clous (A) ② Alimenteur de clous (B)

Butée à Clous Clous ③

UTILISATION DU CLOUEUR

Lire la section intitulée "SECURITE" (pages 23 - 27).

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection adéquate.

⚠ AVERTISSEMENT

- Seules les personnes qui ont lu et compris ce doivent utiliser le cloueur. - NE JAMAIS diriger l'outil vers soi ni vers quelqu'un d'autre dans l'aire de travail.

• Maintenir les doigts ÉLOIGNÉS de la gâchette quand on n'enfonce pas de clous pour éviter un clouage accidentel.
• Connaître et comprendre le système de gâchette utilisé.

Lire et bien assimiler les "Méthodes d'utilisation" ci-dessous.

- Inspector le cloueur avant utilisation pour déterminer le système de déclenchement. Avant de commencer le travail, vérifier le dispositif de commutation de l'opération de clouage.

Ce cloueur metabo HPT comprend un dispositif de commutation de l'opération de clouage.

Avant de commencer le travail, vérifi er que le dispositif de commutation est réglé correctement.

Si le dispositif de commutation de l'opération de clouage n'est pas réglé correctement, le cloueur ne fonctionnera pas correctement.

• Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête de clouage lors de l'utilisation.
• Ne pas enfoncer de clous sur d'autres clous; les clous pourraient ricocher et blesser quelqu'un.
• Ne pas actionner le cloueur à moins qu'il ne soit placé fermement contre la pièce de travail.
• Quand on travaille près du bord d'une pièce ou à un angle prononcé, ou quand on enfonce des clous dans une pièce fi ne, prendre soin de minimiser le déchiquetage, le fractionnement ou l'éclatement, ou le vol libre, le le perçage des clous, pouvant provoquer des blessures.

- Ne jamais enfoncer de clous des deux côtés d'un mur en même temps. Les clous pourraient traverser le mur et blesser quelqu'un de l'autre côté.

- Ne jamais utiliser le cloueur s'il est défectueux ou qu'il ne fonctionne pas normalement.

- Ne pas se servir du cloueur comme d'un marteau.

- Débrancher le tuyau d'air du cloueur quand :

1) on ne s'en sert pas;
2) on quitte l'aire de travail;
3) on le soulève ou l'abaisse, ou on le déplace dans un autre endroit;
4) on le passe à quelqu'un d'autre;
5) on remplace le dispositif de commutation;
6) on effectue tout entretien ou réparation;
7) on retire les clous bloqués;
8) le cloueur n'est pas sous la supervision ou le contrôle de l'opérateur;
9) on retire les clous du chargeur;
10) on règle la profondeur de clouage; et
11) on fixe ou retire le capuchon avant.

Ce cloueur metabo HPT est équipé d'un dispositif de commutation de l'opération de clouage.

Utiliser le MÉCANISME DE DÉCLENCHEMENT

SÉQUENTIEL UNIQUE ou le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT en fonction du travail à eff ectuer.

Explication des diverses opérations de clouage

MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE: Tout d'abord, appuyer le levier-poussoir contre la pièce, puis tirer sur la gâchette pour enfoncer le clou.
Quand un clou est enfoncé, il n'est plus possible d'enfoncer un autre clou tant que l'on n'a pas relâché la gâchette et appuyé à nouveau.

MÉCANISME DE DÉCLENCHEMENT PAR CONTACT : Tout d'abord, appuyer le levier-poussoir contre la pièce, puis tirer sur la gâchette pour enfoncer le clou. Ou, tirer sur la gâchette, puis appuyer le levier-poussoir contre la pièce pour enfoncer le clou.

Si l'on maintient la gâchette enfoncée, un clou s'enfoncera chaque fois que l'on appuie le levier-poussoir contre la pièce.

REMARQUE: Pour verrouiller le réglage sur le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE, la TROUSSE DE

ricochet o MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE est aussi disponible comme numéro de pièce de commande 888781.

MÉTHODES D'UTILISATION

Le cloueur est équipé d'un levier-poussoir et il ne fonctionne pas tant que le levier-poussoir n'est pas enfoncé (position supérieure).

Il y a deux façons d'enfoncer des clous avec le cloueur.

Ces deux méthodes sont:

1. Fonctionnement intermittent (déclenchement par gâchette) :
2. Fonctionnement continu (déclenchement par levier-poussoir) :

(1) Fonctionnement intermittent (déclenchement par gâchette)

Utilisez le réglage MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

⚠ AVERTISSEMENT

- Pour un fonctionnement intermittent, régler le dispositif de commutation sur la position complètement relevée. (Ex. Régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.)

- Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.

1) Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

2) Tirer sur la gâchette rapidement et fermement.

① Régler le dispositif de commutation sur la position relevée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE).

(Régler le dispositif de commutation sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il se réglera sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.)

② Placer l'orifi ce de sortie des clous sur la pièce en enlevant le doigt de la gâchette.

③ Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enfoncé.

④ Tirer surM, a gâchette pour enfoncer un clou.

⑤ Retirer le doigt de la gâchette.

Pour continuer à clouer à un autre endroit, déplacer le cloueur le long du bois en recommandant les opérations ② à ⑤ selon les besoins.

① Position relevée Dispositif de commutation

Gâchette ③ ④ Levier-poussoir

⚠ AVERTISSEMENT

- Un clou sera libéré chaque détente sera enfoncée, en autant que le lever-poussoir demeure enfoncé.

(2) Fonctionnement continu (déclenchement par levierpoussoir)

Utilisation du MÉCANISME DE DÉCLENCHEMENT PAR CONTACT

⚠ AVERTISSEMENT

- Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.

1) Ne pas appuyer le cloueur trop fort contre le bois.

2) Eloigner le cloueur du bois car il effectue un rappel après le clouage.

① Régler le dispositif de commutation sur la position complètement abaissée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

② Tirer sur la gâchette en retirant le cloueur de la pièce.

③ Actionner le levier-poussoir contre la pièce pour enfoncer un clou.

④ Déplacer le cloueur le long de la pièce en lui faisant faire des bonds.

Chaque pression du levier-poussoir enfonce un clou.

Dès que le nombre de clous voulu est enfoncé, retirer le doigt de la gâchette.

Dispositif de commutation ① Position abaissée

Au préalable, tirer sur la gâchette.

• Ne pas mettre le doigt sur la gâchette sauf pendant une opération de clouage, car un contact accidentel du levier-poussoir sur l'opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.
• Ne pas approcher les mains ni le corps de la section de sortie des clous. Ce cloueur metabo HPT risque de faire un l'eff et du rappel après l'enfoncement d'un clou, ce qui pourrait enfoncer un autre clou non prévu et provoquer des blessures.
• Certains types de clous peuvent s'éjecter de la buse pendant une opération de clouage quand ils sont chargés. Faire attention !

LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE est utilisé lorsqu'un placement précis des attaches est nécessaire.

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut réduire les risques de blessures physiques pour l'opérateur et les autres personnes présentes sur l'aire de travail par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. En effet, il risque moins d'enfoncer accidentellement un clou si l'on garde le doigt sur la gâchette et qu'on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne.

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut également réduire la vitesse de fonctionnement par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. Il est conseillé aux opérateurs débutants d'utiliser LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

REMARQUE

Si l'on respecte bien tous les avertissements et toutes les instructions, le fonctionnement s'effectuera sans danger avec les deux systèmes : MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.
- Toujours manier les clous et le paquet avec précaution. Si les clous tombent, le plastique d'assemblage risque de se briser.
- Après le clouage :
1) débrancher le tuyau d'air du cloueur ;
2) sortir tous les clous du cloueur ;
3) mettre 5 ou 10 gouttes d'huile de machine pneumatique metabo HPT dans le bouchon d'air du cloueur ; et
4) ouvrir le robinet de purge du réservoir du compresseur d'air pour purger toute l'humidité.

RÉGLAGE DE LA PROFONDEUR DE CLOUAGE

Pour que les clous s'enfoncent tous à la même profondeur, s'assurer que :

1) la pression d'air du cloueur reste constante (le régulateur est installé et il fonctionne normalement), et
2) le cloueur est toujours maintenu fermement contre la pièce.
Si les clous sont enfoncés trop loin ou pas assez dans la pièce, régler le clouage dans l'ordre suivant.

① DEBRANCHER LE TUYAU D'AIR DU CLOUEUR.

Ajusteur ①⑤ Débrancher le tuyau d'air

② Si les clous s'enfoncent trop profondément, tourner l'ajusteur sur le côté peu profond.

② Trop profond Tourner l'ajusteur A ras

Si les clous ne s'enfoncent pas assez profondément, tourner l'ajusteur sur le côté profond.

② Pas assez profond Tourner l'ajusteur A ras

③ Cesser de tourner l'ajusteur quand on a trouvé la position qui convient lors de l'essai de clouage.
④ Brancher le tuyau d'air. TOUJOURS PORTER DES LUNETTES DE PROTECTION.

E ff ectuer un clouage d'essai.

⑤ DEBRANCHER LE TUYAU D'AIR DU CLOUEUR.
⑥ Sélectionner la position de l'ajusteur qui convient.

UTILISATION DU CAPUCHON DE BEC

⚠ AVERTISSEMENT

- Démonter le tuyau d'air de la cloueuse avant de monter ou de démonter le capot du bec.

Pour protéger la surface de la pièce de toute éraflure et de toutes les marques laissées par le levier-poussoir, fixer le capuchon de bec sur le levier-poussoir.

① DEBRANCHER LE TUYAU D'AIR DU CLOUEUR.
② Placer le capuchon de bec sur le sabot du levierpoussoir.

REMARQUE:

- Du fait de son épaisseur, le capuchon de bec peut réduire la profondeur de clouage. Re-régler la profondeur de clouage.

Ne pas brancher le tuyau d'air ① Trou Capuchon Levier-poussoir Saillie Capuchon de bec

Le capuchon de bec peut être séparée du levier-poussoir au moyen d'un tournevis ou d'un tige fi ne.

Toumevis Levier-poussoir Capuchon de bec

ENTRETIEN

REMARQUE: Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser le cloueur en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre cloueur.

ENTRETIEN ET INSPECTION

Lire la section intitulée "SECURITE" (pages 23–27).

⚠ AVERTISSEMENT

- Débrancher le tuyau d'air et sortir tous les clous du cloueur quand :

1) on entretient ou on inspecte le cloueur ; et
2) on retire des clous coincés.

1. Elimination d'un blocage

Retirer un clou bloqué dans l'ordre suivant:

① DEBRANCHER LE TUYAU D'AIR.
② Insérer une tige dans la sortie.

Taper sur la tige avec un marteau.

Marteau Tige Sortie ① Débrancher le tuyau d'air

③ Retirer le clou bloqué avec un tournevis plat.
④ En cas de blocages fréquents, contacter un centre de réparation autorisé metabo HPT.

1. Inspection du magasin

① DEBRANCHER LE TUYAU D'AIR.
② Nettoyer le magasin. Retirer les morceaux de papier ou les éclats de bois qui ont pu s'accumuler dans le magasin. Le graisser avec une huile de machine pneumatique metabo HPT.

Tissu Débrancher le tuyau d'air

ATTENTION

- Vérifi er que l'alimenteur de clous se déplace en souplesse en le poussant du doigt.

S'il ne se déplace pas en souplesse, les clous risquent de s'enfoncer à un angle irrégulier et de blesser quelqu'un.

1. Remisage

Si l'on ne se sert pas du cloueur pendant un certain temps, enduire ses pièces en acier d'une mince couche de graisse pour éviter toute corrosion.
○ Ne pas remiser le cloueur dans un environnement froid. Le laisser dans un endroit chaud.
○ Lorsqu'on ne se sert pas du cloueur, le remiser dans un endroit chaud et sec.

Le ranger hors de portée des enfants.

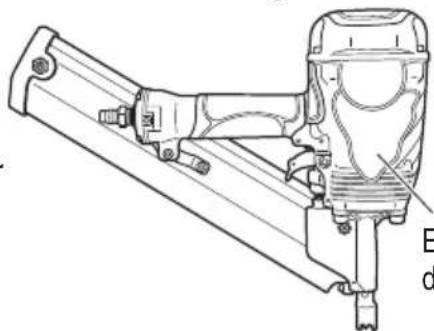

1. ETIQUETTE D'AVERTISSEMENT

Ne pas utiliser le cloueur si l'ÉTIQUETTE D'AVERTISSEMENT manque ou est endommagée.

Se procurer une nouvelle ETIQUETTE D'AVERTISSEMENT auprès d'un service après-vente metabo HPT agréé.

Etiquette d'avertissement

1. Tableau d'entretien (voir page 40)
2. Guide de dépannage de l'opérateur (voir page 41)
3. Liste des pièces de rechange

A: No. élément
B: No. code
C: No. utilisé
D: Remarques

ATTENTION

- Les réparations, modifi cations et inspections des outils électriques metabo HPT doivent être confi ées à un service après-vente metabo HPT agréé.

Il sera utile de présenter cette liste de pièces au service après-vente metabo HPT agréé lorsqu'on apporte un outil nécessitant des réparations ou tout autre entretien.

Lors de l'utilisation et de l'entretien d'un outil

électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays et question.

MODIFICATIONS

Les outils électriques metabo HPT sont constamment améliorés et modifiés afin d'incorporer les tous derniers progrès technologiques.

En conséquence, il est possible que certaines pièces (c.-à-d. no. de code et/ou dessin) soient modifiées sans avis préalable.

ENTRETIEN ET REPARATIONS

⚠ AVERTISSEMENT

• Les réparations du cloueur seront confi ées exclusivement au personnel d'entretien formé par metabo HPT, au distributeur ou à l'employeur.
• Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par metabo HPT.

Du fait de l'usure normale, les cloueurs de qualité fi nissent toujours par avoir besoin d'un entretien ou d'un remplacement de pièce.

d'un outil REMARQUE

Les spécifications sont sujettes à modification sans préavis et sans aucune obligation de la part de metabo HPT.

Tableau d'entretien

ACTION	POURQUOI	COMMENT
Purger le fi ltre de la ligne d'air tous les jours.	Eviter l'accumulation d'humidité et de poussière.	Ouvrir le robinet de purge manuel.
Veiller à ce que le lubrifi cateur soit toujours plein.	Maintenir le cloueur bien graissé.	Remplir d'huile de machine pneumatique metabo HPT.
Nettoyer l'élément du filtre et souffler de l'air à travers le fi ltre dans le sens opposé au fl ux normal tous les jours.	Eviter le colmatage du fi ltre par la saleté.	Suivre les instructions du fabricant.
Nettoyer le magasin et le mécanisme de l'alimenteur de clous.	Eviter que les clous ne se coïncent.	Nettoyer en soufflant de l'air tous les jours.
Veiller à ce que le levier-poussoir fonctionne toujours correctement.	Assurer la sécurité de l'opérateur et un fonctionnement efficace du cloueur.	Nettoyer en soufflant del'air tous les jours.
Graisser le cloueur après l'utilisation.	Rallonger la durée de service du cloueur.	Mettre 5 ou 10 gouttes de graisse dans le cloueur.
Purger le compresseur d'air tous les jours.	Maintenir le cloueur en bon ordre de marche.	Ouvrir le robinet de purge du réservoir du compresseur d'air.

Guide de dépannage de l'opérateur

En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute facilité.

Si le problème persiste, contacter un service après-vente metabo HPT agréé

PROBLEME VERIFICATION CORRECTION
Le cloueur fonctionne, mais les clous ne s'enfoncent pas.	Vérifi er si un clou est coincé. Dégager le clou.
	Vérifi er le fonctionnement de l'alimenteur de clous à la page 39.	Nettoyer et graisser.
	Le ressort à ruban est-il distendu ou endommagé ?	Remplacer le ressort à ruban.
	Vérifier si l'on utilise les bons clous.	Utiliser uniquement les clous recommandés.
Entraînement faible. Cycle lent.	Vérifier la pression d'air.	Augmenter la pression d'air. (Ne pas dépasser 120 psi (8.3 bars, 8.5 kgf/cm2))
	——	Utiliser une huile de machine pneumatique metabo HPT.
	La lame d'entraînement est-elle usée ?	Contacter metabo HPT pour le remplacement.
	Le joint torique du piston est-il usé ou endommagé ?
Les clous s'enfoncent trop profondément.	Vérifi er la pression d'air. Réduire la pression d'air. (Régler sur 70 – 120 psi)
Certains clous sont sautés. Alimentation intermittente.	Vérifier si l'on utilise les bons clous	Utiliser uniquement les clous recommandés
	Vérifi er le fonctionnement de l'alimenteur de clous à la page 39.	Nettoyer et graisser.
	Le ressort à ruban est-il distendu ou endommagé ?	Remplacer le ressort à ruban.
	——	Utiliser une huile de machine pneumatique metabo HPT.
	Le joint torique du piston est-il entaillé ou très usé ?	Contacter metabo HPT pour le remplacement.
	L'alimenteur de clous (A) est-il usé ou endommagé ?	Remplacer l'alimenteur de clous (A).
Des clous se coincent. Les clous enfoncés sont tordus.	Vérifi er si l'on utilise les bons clous.	Utiliser uniquement les clous recommandés.
	La lame d'entraînement est-elle usée ?	Contacter metabo HPT pour le remplacement.
	L'alimenteur de clous (A) est-il usé ou endommagé ?	Remplacer l'alimenteur de clous (A).
Les clous s'enfoncent bien normalement, mais pas complètement à des vitesses supérieures.	Vérifi er le diamètre intérieur du tuyau d'air.	Utiliser un tuyau d'air plus large.
