Caractéristiques techniques	Agrafeuse pneumatique METABO NV75A5, pression de fonctionnement 4-7 bars, capacité du réservoir 100 agrafes, type d'agrafes 15-50 mm.
Utilisation	Idéale pour le montage de panneaux, la fixation de matériaux isolants et le travail du bois.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer le filtre d'air et remplacer les pièces usées selon le manuel d'utilisation.
Sécurité	Porter des lunettes de protection, ne pas diriger l'outil vers soi ou vers d'autres personnes, débrancher l'outil lors du changement d'agrafes.
Informations générales	Poids léger pour une manipulation aisée, garantie constructeur de 3 ans, compatible avec divers types d'agrafes.

FOIRE AUX QUESTIONS - NV75A5 METABO

Comment charger des agrafes dans la METABO NV75A5 ?

Pour charger des agrafes, ouvrez le compartiment arrière de l'agrafeuse en tirant sur le loquet. Insérez les agrafes en vous assurant qu'elles sont orientées correctement, puis refermez le compartiment.

Que faire si l'agrafeuse ne fonctionne pas ?

Vérifiez d'abord que l'agrafeuse est correctement chargée avec des agrafes. Assurez-vous également que l'outil est branché et que la prise fonctionne. Si le problème persiste, consultez le manuel d'utilisation pour un dépannage supplémentaire.

Est-ce que la METABO NV75A5 peut agrafer différents types de matériaux ?

Oui, la METABO NV75A5 est conçue pour agrafer divers matériaux tels que le bois, le carton et le plastique. Assurez-vous d'utiliser les agrafes appropriées pour le matériau que vous travaillez.

Comment régler la profondeur d'agrafage ?

Pour régler la profondeur, utilisez le bouton de réglage situé sur le côté de l'agrafeuse. Tournez-le dans le sens des aiguilles d'une montre pour une profondeur plus faible et dans le sens inverse pour une profondeur plus élevée.

Que faire en cas d'agrafe coincée ?

Si une agrafe est coincée, débranchez l'agrafeuse et ouvrez le compartiment. Retirez délicatement l'agrafe coincée avec une pince si nécessaire. Assurez-vous de vérifier la zone où les agrafes sont chargées pour d'autres obstructions.

Quel type d'agrafes puis-je utiliser avec la METABO NV75A5 ?

La METABO NV75A5 est compatible avec des agrafes de type 75, généralement disponibles dans différentes longueurs. Assurez-vous de vérifier les spécifications de votre modèle pour choisir le bon type.

Comment nettoyer et entretenir ma METABO NV75A5 ?

Pour nettoyer votre agrafeuse, débranchez-la et utilisez un chiffon doux pour enlever la poussière et les débris. Vérifiez régulièrement les pièces mobiles et appliquez une légère huile pour assurer un fonctionnement fluide.

La METABO NV75A5 est-elle garantie ?

Oui, la METABO NV75A5 est généralement couverte par une garantie du fabricant. Consultez le manuel d'utilisation pour les détails de la garantie et les conditions spécifiques.

Comment puis-je contacter le service client de METABO ?

Vous pouvez contacter le service client de METABO via leur site web officiel, où vous trouverez des informations sur le support technique, les pièces de rechange et les services après-vente.

MODE D'EMPLOI NV75A5 METABO

Manuel d'instructions et de sécurité

Une utilisation incorrecte et sans respecter la sécurité de ce cloueur risque d'entraîner la mort ou des blessures graves !

Ce manuel renferme des instructions importantes sur la sécurité de l'outil.

Lire et bien assimiler ce manuel avant d'utiliser le cloueur.

Cet outil ne doit jamais être utilisé par une personne n'ayant pas pris connaissance du manuel.

Ce mode d'emploi doit être conservé dans un endroit sûr.

PELIGRO

Lire et bien assimiler toutes les étiquettes de l'outil ainsi que toutes les instructions de fonctionnement, les consignes de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir ce cloueur.

Le non respect des avertissements pourrait entraîner la MORT ou des BLESSURES GRAVES.

La plupart des accidents résultant de l'utilisation ou de l'entretien des cloueurs sont dus au non respect de certaines consignes et précautions de sécurité élémentaires. Un accident peut souvent être évité en reconnaissant une situation potentiellement dangereuse avant qu'elle ne se produise, et en respectant les procédures de sécurité applicables.

Les consignes de sécurité élémentaires sont données dans la section "SECURITE" du manuel et dans les sections relatives aux instructions d'utilisation et d'entretien.

Les dangers à éviter pour empêcher tout risque de blessures ou de dommage de l'outil sont identifiés par les mots DANGER et AVERTISSEMENT, sur le cloueur et dans ce manuel.

NE JAMAIS utiliser ce cloueur pour des applications autres que celles qui sont spécifiées dans ce manuel.

DEFINITION DES MOTS DE SIGNALISATION

DANGER indique une situation imminente dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner la mort ou des blessures graves.

ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, risque d'entraîner des blessures légères ou modérées, ou d'endommager l'outil.

REMARQUE met en relief les informations essentielles.

EXPLICATION DE L'ACTION DE CLOUAGE DU CLOUEUR metabo HPT

○ MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE:

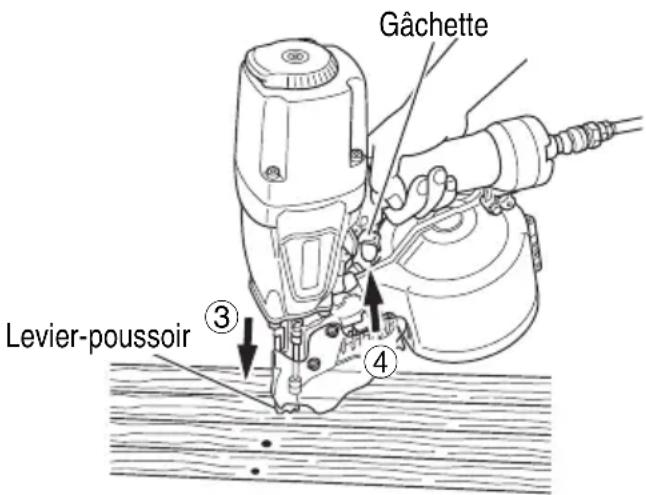

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

Quand un clou est enfoncé, il n'est plus possible d'enfoncer un autre clou tant que l'on n'a pas relâché la gâchette et appuyé à nouveau.

○ MÉCANISME DE DÉCLENCHEMENT PAR CONTACT :

Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou.

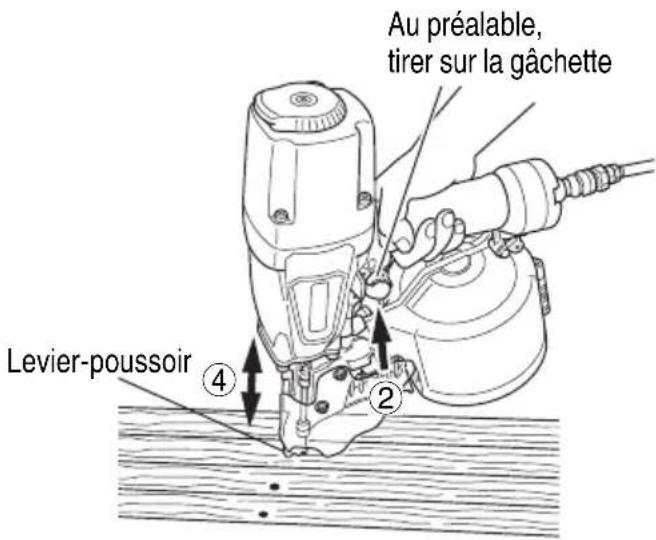

Tirer tout d'abord sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer le clou.

Si la gâchette est maintenue tirée, un clou s'enfonce chaque fois que l'on appuie le levier-poussoir contre le bois.

SECURITE

CONSIGNES DE SÉCURITÉ IMPORTANTES POUR L'UTILISATION DU CLOUEUR

CONSIGNES RELATIVES À UN RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES

Généralités

Afin de réduire les risques de choc électrique, d'incendie et de blessures physiques, LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER L'OUTIL.

DANGER

1. LES OPÉRATEURS ET LES AUTRES PERSONNES DANS L'AIRE DE TRAVAIL DOIVENT PORTER UNE PROTECTION OCULAIRE (LUNETTES DE PROTECTION AVEC ÉCRANS LATÉRAUX).

Quand on utilise le cloueur, toujours porter des lunettes de protection avec visières latérales, et veiller à ce que les autres personnes dans la zone de travail en portent également.

Les lunettes de protection devront respecter les exigences de l'ANSI (American National Standards Institute) Z87.1 et assurer la protection contre les projections de particules arrivant par l'avant et par le côté.

Les lunettes ordinaires ne fournissent pas une protection adéquate.

L'employeur doit veiller à ce que la personne qui utilise le cloueur et les autres personnes dans l'aire de travail portent des lunettes de protection.

1. NE JAMAIS UTILISER DE GAZ F AUCUN AUTRE GAZ EN BOUTEILLE. IL POURRAIT SE PRODUIRE UNE EXPLOSION.

Ne jamais utiliser de gaz réactifs (tels que l'oxygène), de gaz combustibles ni aucun autre gaz en bouteille comme source d'alimentation du cloueur.

L'utilisation de ces gaz serait dangereuse, car le cloueur exploserait.

Utiliser exclusivement de l'air comprimé propre, sec et régulé.

AVERTISSEMENT

1. NE JAMAIS DIRIGER L'OUTIL VERS SOI NI VERS QUELQU'UN D'AUTRE DANS L'AIRE DE TRAVAIL.

Toujours supposer que le cloueur renferme des clous.

Ne jamais diriger le cloueur vers vers quelqu'un d'autre, qu'il renferme des clous ou non.

Si l'on enfonce des clous par erreur, cela risque de provoquer des blessures graves.

Ne jamais s'amuser avec le cloueur.

Le cloueur est un instrument de travail. Le respecter.

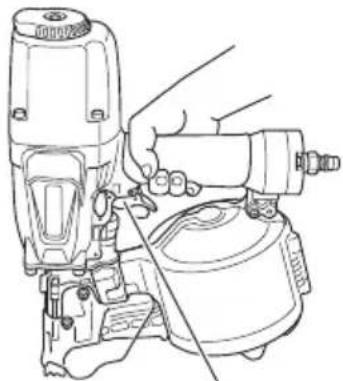

1. NE PAS PLACER LE DOIGT SUR LA GÂCHETTE ET MAINTENIR LES DOIGTS ÉLOIGNÉS DE CELLE-CI QUAND ON N' EFFECTUE PAS DE CLOUAGE POUR ÉVITER TOUT RISQUE DE CLOUAGE ACCIDENTEL.

Ne jamais transporter l'outil avec le doigt sur la gâchette, car on risquerait d'enfoncer accidentellement un clou et de se blesser ou de blesser quelqu'un d'autre.

s oïqujours transporter le cloueur exclusivement par sa poignée.

1. CONNAÎTRE ET COMPRENDRE LE SYSTÈME DE GÂCHETTE UTILISÉ.

Lire et bien assimiler la section intitulée "MÉTHODES D'UTILISATION". (pages 38 – 41)

1. NE PAS ENTRER EN CONTACT AVEC L'EMBOUT DE SÉCURITÉ (LEVIER-POUSSOIR) QUAND ON N'EFFECTUE PAS DE CLOUAGE.

SECURITE — Suite

⚠ AVERTISSEMENT

Lors de l'utilisation de ces outils, des précautions de base doivent être respectées, notamment:

1. Zone de travail

(1) Maintenir la zone de travail propre et bien éclairée.

Les zones sombres et encombrées augmentent les risques de choc électrique, d'incendie ou blessures physiques.

(2) Ne pas utiliser le cloueur dans un endroit présentant un risque d'explosion, par exemple en présence de liquides infl ammables, de gaz ou de poussières combustibles.

Le cloueur peut provoquer des étincelles susceptibles d'enfl ammer la poussière ou les vapeurs.

(3) Maintenir les passants, enfants et visiteurs à l'écart pendant l'utilisation du cloueur. Toute distraction peut provoquer la perte de contrôle du cloueur.

2. Sécurité personnelle

(1) Rester sur ses gardes. Se concentrer sur la tâche et faire preuve de bon sens quand on travaille avec le cloueur. Ne pas utiliser le cloueur si on est fatigué, après avoir consommé des drogues ou de l'alcool, ou sous l'infl uence de médicaments.

Tout moment d'inattention pendant l'utilisation du cloueur augmente le risque de blessures physiques.

(2) Porter des vêtements appropriés. Ne pas porter de vêtements amples ou de bijoux. Si l'on a les cheveux longs, les maintenir sous un couvre-chef. Maintenir les cheveux, vêtements et gants à l'écart des pièces mobiles.

Les vêtements amples, les bijoux et les cheveux longs augmentent le risque de blessures physiques car ils peuvent être entraînés par les pièces mobiles.

(3) Éviter toute mise en marché accidentelle. Vérifi er que le commutateur est sur arrêt avant de brancher le tuyau d'air. Ne pas transporter le cloueur en gardant le doigt sur le commutateur ou raccorder le tuyau d'air quand le commutateur est sur marche.

(4) AVERTISSEMENT - Débrancher le tuyau d'air du cloueur quand on eff ectue des réglages ou l'entretien, on retire des clous coincés, on actionne le levier-poussoir, fi xation et retrait du capuchon avant, on ne pas, on quitte l'aire de travail, on le laisse hors de la supervision ou du contrôle de l'opérateur,

on le charge ou le décharge, on le passe à quelqu'un d'autre, on le soulève ou l'abaisse, ou on le déplace dans un autre endroit. Ne jamais essayer de retirer des clous coincés ou de réparer le cloueur si le tuyau d'air n'est pas débranché et que les clous restants n'ont pas été retirés du cloueur. Le cloueur ne doit jamais rester sans surveillance car des personnes non familiarisées avec ce type d'outil pourraient le manipuler et se blesser. Ces mesures de précaution réduisent le risque de blessures physiques.

(5) Ne pas trop se pencher. Conserver une bonne assise et un bon équilibre en permanence. Une bonne assise et un bon équilibre favorisent un meilleur contrôle du cloueur dans des situations inattendues.

(6) Utiliser des équipements de sécurité. Utiliser un masque anti-poussière, des chaussures de sécurité antidérapantes et un casque de sécurité lorsque les conditions l'exigent.

(7) AVERTISSEMENT - Risque de perte auditive. Porter une protection auditive.

La protection auditive doit avoir un CAS (coefficient d'atténuation sonore) déterminé selon les règles de l'Agence américaine de la protection de l'environnement, approprié pour l'exposition au bruit.

(8) Toujours porter un casque. Toujours porter un casque pour se protéger la tête contre les projectiles.

(9) Ne pas attacher le tuyau ou le cloueur à votre corps. Attacher le tuyau à la structure pour réduire le risque de perte d'équilibre en cas de mouvements brusques du tuyau.

(10) AVERTISSEMENT - Enfoncer les clous uniquement dans une surface de travail appropriée. Ne pas enfoncer les clous dans d'autres clous. Celui-ci pourrait ricocher et blesser quelqu'un, ou provoquer une réaction inattendue du cloueur susceptible d'entraîner une blessure physique.

3. Utilisation et entretien du cloueur

(1) Utiliser des serre-joints ou tout autre moyen pratique pour maintenir la pièce sur une surface stable en toute sécurité.

Maintenir la pièce à la main ou contre soi est une technique instable et peut provoquer une perte de contrôle.

SECURITE — Suite

⚠ AVERTISSEMENT

(2) Ne pas forcer sur le cloueur. Utiliser le cloueur approprié à votre usage. Le cloueur approprié eff ectuera la tâche en toute sécurité selon les spécifi cations pour lesquelles il est destiné.
(3) Ne pas utiliser le cloueur si le commutateur ne permet pas de le mettre sur marche Tout cloueur ne pouvant pas être contrôlé par le commutateur est dangereux et doit être réparé.

Ne jamais utiliser un cloueur défectueux ou qui ne fonctionne pas normalement. Si le cloueur semble ne pas fonctionner comme d'habitude, qu'il émet des bruits bizarres ou qu'il semble défectueux, cesser immédiatement de l'utiliser et le faire réparer par un service après-vente metabo HPT agréé.

(4) Débrancher le tuyau d'air du cloueur avant de procéder à des réglages, de changer des accessoires ou de le remiser. Ces mesures de sécurité préventives réduisent le risque de déclenchement accidentel du cloueur.
(5) Remiser le cloueur, lorsqu'il est inutilisé, hors de portée des enfants et de toute personne non formée à son utilisation. Un cloueur s'avère dangereux entre les mains de personnes non formées à son utilisation.
(6) Entretenir soigneusement le cloueur. Veiller à ce que le cloueur soit toujours propre et graissé pour obtenir un fonctionnement optimal et en toute sécurité.
(7) Contrôler tout mauvais alignement ou grippage des pièces mobiles, toute rupture de pièces et toute autre situation pouvant affecter le fonctionnement du cloueur.

S'il est endommagé, faire réparer le cloueur avant toute nouvelle utilisation. En raison de la pression d'air élevée à l'intérieur du cloueur, les fissures en surface sont dangereuses. Pour éviter tout risque, ne pas faire tomber le cloueur ni le heurter contre des surfaces dures ; et ne pas le rayer ni y graver d'inscriptions. De nombreux accidents sont provoqués par des cloueurs mal entretenus. Il y a un risque d'éclatement si le cloueur est endommagé.

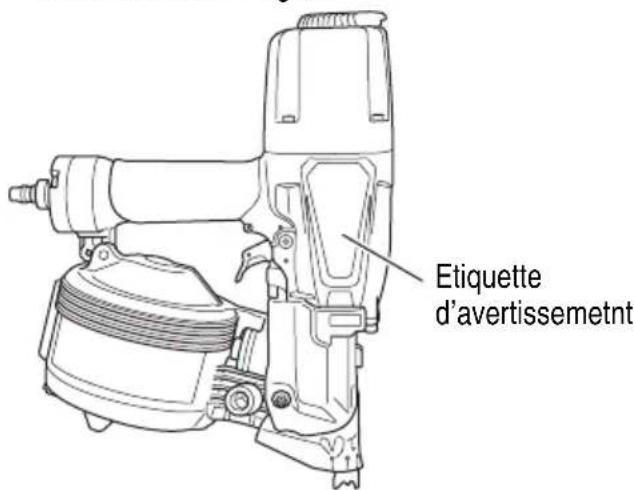

(8) Ne pas utiliser un cloueur en mauvais état de marche. Des étiquettes et une séparation physique doivent être utilisées pour contrôle.
(9) Utiliser exclusivement des accessoires fournis ou recommandés par metabo HPT pour ce cloueur spécifique. L'utilisation d'un accessoire non destiné à ce cloueur spécifi que augmente le risque de blessures physiques.

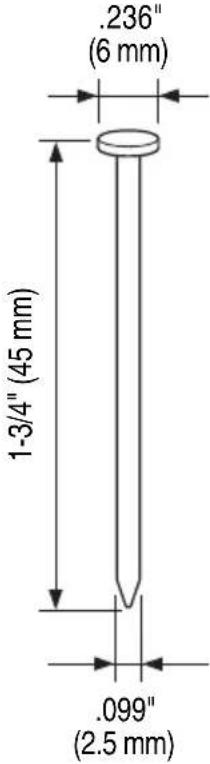

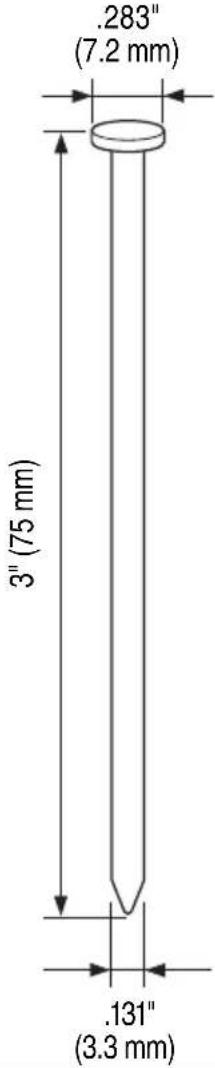

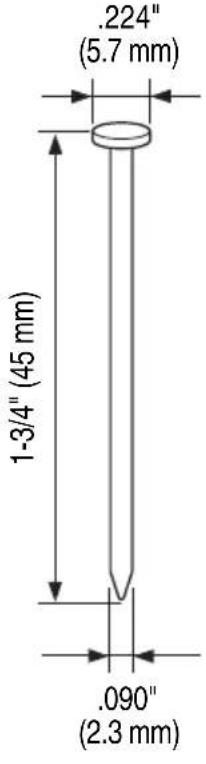

(10) Utiliser exclusivement les clous mentionnés dans la section Accessoires du présent manuel. Les clous non recommandés par metabo HPT en vue d'une utilisation avec ce cloueur augmentent le risque de blessures physiques ou peuvent endommager le o u clouerêt.

4. Entretien

(1) L'entretien de cet outil doit être confié exclusivement au personnel d'entretien qualifié.
(2) Pour les réparations, utiliser exclusivement des pièces de rechange identiques. Utiliser exclusivement des pièces agréées.

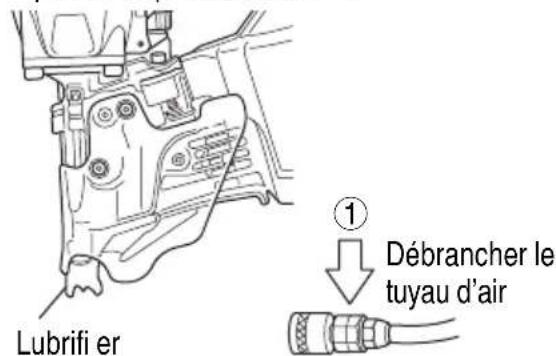

(3) Utiliser exclusivement la graisse fournie avec le cloueur ou recommandée par metabo HPT.

5. Alimentation d'air

(1) Ne jamais raccorder le cloueur à une source d'alimentation qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm²) si une défaillance du régulateur se produit.

Une pression excessive à l'intérieur du cloueur peut provoquer son éclatement, un fonctionnement anormal, la panne du cloueur ou des blessures physiques graves.

120psi 120psi

NE PAS DÉPASSER 120 psi (8.3 bars 8.5 kgf/cm²).

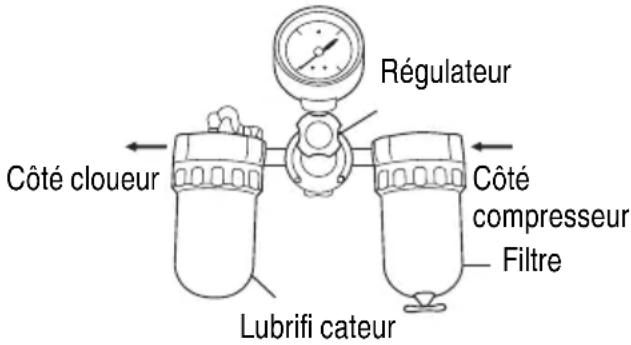

Utiliser exclusivement de l'air comprimé propre, sec et régulé à la pression nominale ou dans la plage de pression nominale indiquée sur le cloueur.

Toujours vérifier, avant d'utiliser le cloueur, que l'alimentation d'air a été ajustée en fonction de la pression d'air nominale ou dans la plage de pression d'air nominale stipulée.

(2) Ne jamais utiliser de gaz réactifs (tels que l'oxygène), de dioxyde de carbone, de gaz combustibles ou tout autre gaz en bouteille comme source d'alimentation du cloueur. L'utilisation de ces gaz pourrait provoquer une explosion et causer de graves blessures physiques.

SECURITE — Suite

⚠ AVERTISSEMENT

6. Autres

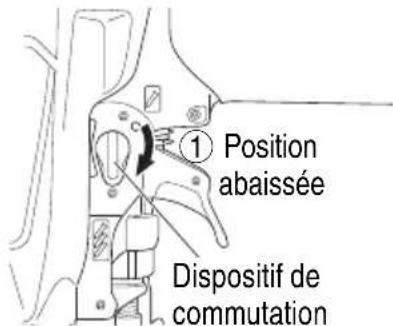

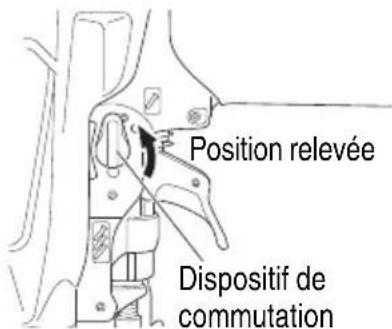

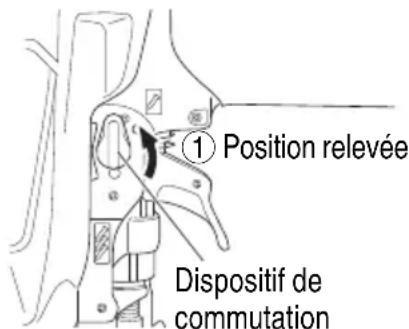

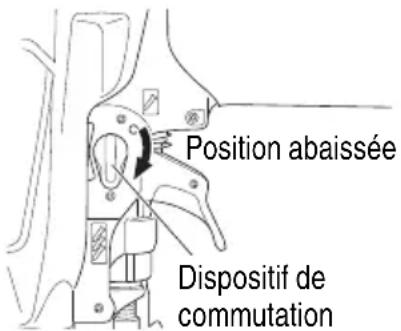

(1) Avant de commencer le travail, vérifier le dispositif de commutation de l'opération de clouage.

Ce cloueur metabo HPT comprend un dispositif commutation de l'opération de clouage.

Avant de commencer le travail, vérifier le réglage du dispositif de commutation de l'opération de clouage.

Si le dispositif de commutation de l'opération de clouage n'est pas réglé correctement, le cloueur ne fonctionnera pas correctement.

(2) Toujours sélectionner le dispositif de commutation approprié pour l'application et la formation de l'opérateur.
(3) Lors du basculement entre le déclenchement SÉQUENTIEL UNIQUE et le déclenchement PAR CONTACT, déconnectez le tuyau d'air et retirez tous les clous.

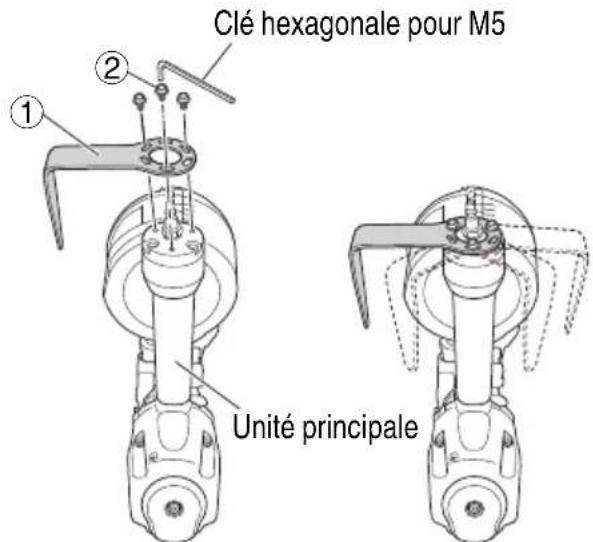

(4) Lorsque le crochet est fi xé, faites fonctionner l'outil uniquement avec le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et pas avec le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.
(5) Faire attention aux doubles activations et aux coups par le cloueur suite au retour brutal (« rappel »). Après avoir enfoncé un clou, le cloueur peut eff ectuer un rappel causant son éloignement de la surface de travail.

Pour réduire le risque de blessure, toujours gérer le rappel en :

1) maintenant toujours le contrôle du cloueur.
2) laissant le rappel éloigner le cloueur de la surface de travail.
3) ne résistant pas au rappel de sorte que le cloueur sera refoulé contre la surface de travail. Dans « MÉCANISME DE DÉCLENCHEMENT PAR CONTACT », si on laisse le levier-poussoir entrer de nouveau en contact avec la surface de travail avant de relâcher la gâchette, un clouage imprévu se produira. Afin d'éviter ces doubles activations indésirables,

○ Fonctionnement intermittent (déclenchement par gâchette)

① Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
② Tirer sur la gâchette rapidement et fermement.

○ Fonctionnement continu (déclenchement par levier-poussoir)

① Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT

PAR CONTACT.

② Ne pas appuyer le cloueur trop fort contre le bois.
③ Eloigner le cloueur du bois car il effectue un rappel après le clouage.

4) Eloignant le visage et les parties du corps du cloueur.

(6) Ne jamais utiliser de coupleur NON dégageant sur le cloueur. Si l'on utilise un coupleur non dégageant sur le cloueur, celui-ci risque de rester chargé d'air après le débranchement et, par conséquent, d'enfoncer un clou même après avoir été débranché. Le cloueur et le tuyau d'air doivent avoir un coupleur de tuyau de façon à ce que toute la pression soit évacuée du cloueur quand on débranche le joint de couplage.

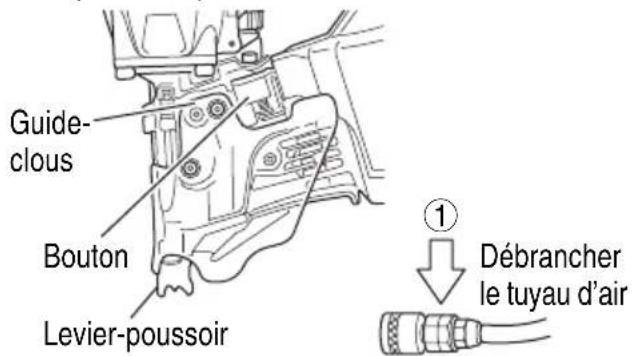

(7) Vérifier le levier-poussoir avant l'utilisation. S'assurer que le levier-poussoir fonctionne correctement, et qu'il ne soit pas inutilisable, déconnecté, ou modifié. (Le levier-poussoir est parfois appelé "sécurité".) Ne jamais utiliser le cloueur si le levier-poussoir ne fonctionne pas correctement. Un clou pourrait s'enfoncer accidentellement. Ne pas modifier ou retirer le levier-poussoir, car sinon il pourrait devenir inutilisable.
(8) Veiller à ce que toutes les vis et les couvercles soient en place et bien serrés. Veiller à ce que les vis et les couvercles soient solidement fixés. Les vérifier périodiquement. Ne jamais utiliser le cloueur si des pièces sont manquantes ou sont endommagées.

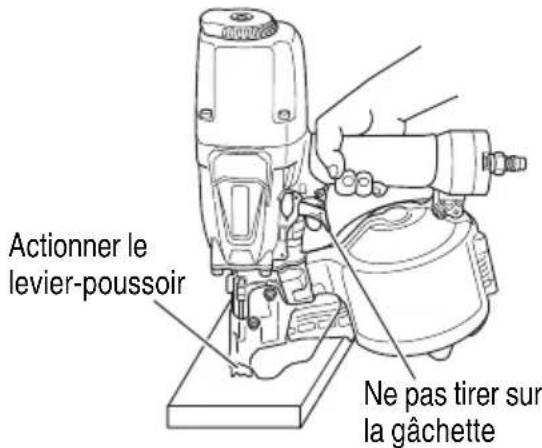

(9) Ne pas charger de clous si la gâchette ou le levier-poussoir sont enfoncés. Quand on charge des clous dans le cloueur ou qu'on raccorde le tuyau d'air,

1) ne pas appuyer sur la gâchette;
2) ne pas actionner le levier-poussoir; et
3) diriger le cloueur vers le bas.

(10) Éloigner les mains et le corps de la tête de clouage pendant l'utilisation. Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête de clouage. Il y a un risque de bl grave si les clous sont déviés par la pièce ou qu'ils sont déportés au-delà du point d'entrée.

(11) Quand on travaille près du bord d'une pièce ou à un angle prononcé, ou quand on enfonce des clous dans une pièce fi ne, prendre soin de minimiser le déchiquetage, le fractionnement ou l'éclatement, ou le vol libre, le ricochet ou le perçage des clous, pouvant provoquer des blessures.

SECURITE — Suite

⚠ AVERTISSEMENT

(12) Ne jamais enfoncer de clous des deux côtés d'un mur en même temps. Les clous pourraient traverser le mur et blesser quelqu'un de l'autre côté.
(13) Redoubler de précaution quand on cloue dans des murs existants ou d'autres zones mortes pour prévenir le contact avec des objets cach ou des personnes de l'autre côté (par ex., câbles, tuyaux).
(14) Vérifier s'il y a des fils sous tension. Pour éviter tout risque d'électrocution grave, vérifier s'il y a des fi ls sous tension dissimulés dans le mur, le plancher ou le plafond. Couper le disjoncteur pour s'assurer qu'il n'y a pas de fi ls sous tension.
(15) Ne pas lever, tirer ou abaisser le cloueur par le tuyau.
(16) Ne pas débrancher le tuyau d'air du cloueur avec le doigt sur la gâchette. Le pourrait se déclencher lorsque l'alimentation d'air sera à nouveau raccordée.
(17) Manipuler le cloueur correctement. Utiliser le cloueur en suivant les instructions du manuel. Ne jamais permettre que le cloueur soit utilisé par des

enfants, des personnes nonfamiliarisées avec son fonctionnement ou du personnel non autorisé.

(18) Ne jamais utiliser le cloueur pour des applications autres que celles spécifiées dans le présent manuel.
(19) Ne jamais modifier ni altérer un cloueur. Cela pourrait provoquer un mauvais fonctionnement et entraîner des blessures physiques.
(20) Ne pas retirer le couvercle à poussière. Des fragments de câble ou de fi xations en plastique groupées peuvent se détacher.

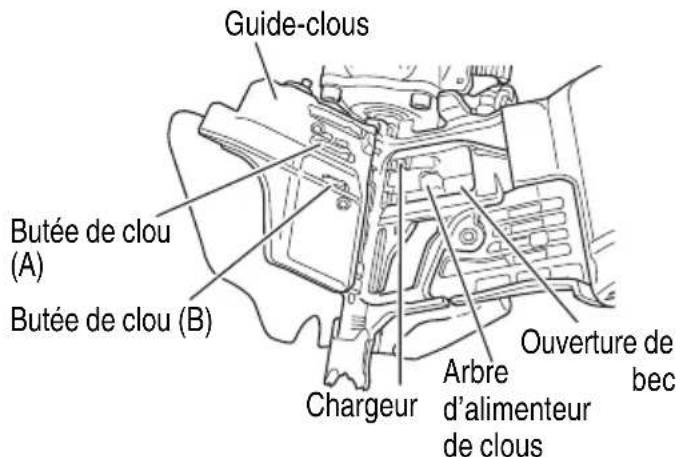

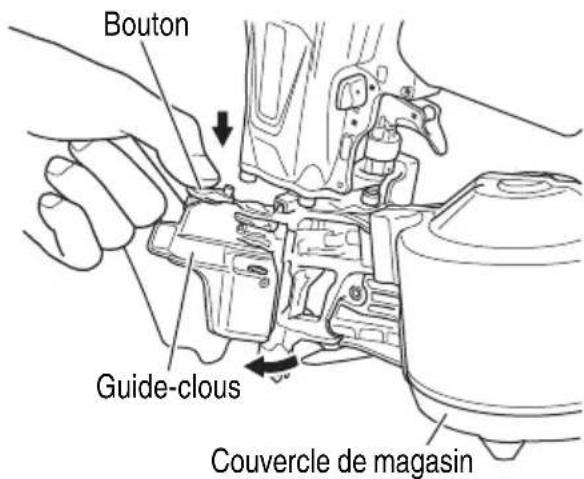

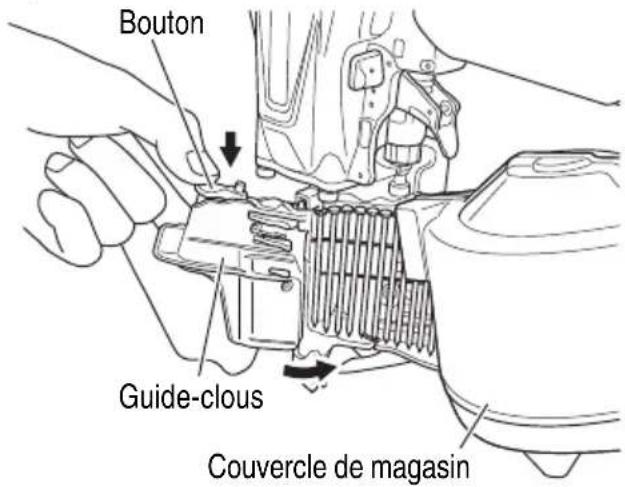

(21) Fermer le guide-clous et ne pas l'ouvrir pendant le fonctionnement. Si l'on enfonce des clous avec le guide-clous ouvert, ils risquent d'être déviés de la pièce.
(22) Déconnectez le tuyau d'air lors de l'accrochage du crochet.

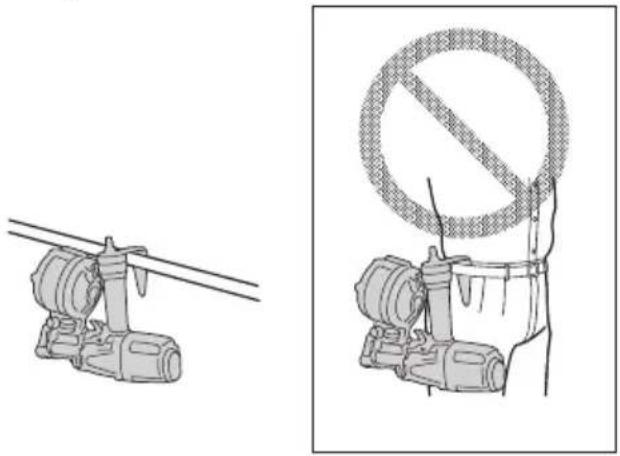

(23) N'accrochez pas le crochet sur des emplacements élevés ou instables. De plus, ne l'accrochez pas au corps, aux vêtements, à une ceinture ou à d'autres articles personnels.

RESPONSABILITÉS DE L'EMPLOYEUR, DU PROPRIÉTAIRE DE L'OUTIL ET DE L'OPÉRATEUR DE L'OU TIL

1. Veiller à ce que ce MANUEL reste à la disposition des personnes qui doivent utiliser ou entretenir le cloueur.
2. Sélectionner un dispositif de commutation approprié en prenant en considération l'utilisation du cloueur.
3. Former l'opérateur à l'utilisation sécuritaire du cloueur comme décrit dans ce MANUEL.
4. Veiller à ce que seules les personnes qui ont lu et compris ce MANUEL utilisent le cloueur.

5. Veiller à ce que les cloueurs soient utilisés exclusivement lorsque les opérateurs et les autres personnes présentes dans l'aire de travail portent des LUNETTES DE PROTECTION et un autre équipement de protection individuelle approprié comme une PROTECTION POUR LA TÊTE, LES OREILLES ET LES PIEDS.

6. Obliger les opérateurs et les autres personnes présentes dans l'aire de travail à porter des LUNETTES DE PROTECTION.

7. Veiller à ce que les cloueurs soient conservés en bon état de marche comme décrit dans ce MANUEL.
8. Entretenir les cloueurs correctement.
9. Veiller à ce que seul le personnel qualifié répare les cloueurs.
10. Veiller à ce que les cloueurs qui ont besoin d'être réparés soient retirés du service et que des étiquettes et une séparation physique soient utilisées comme moyen de contrôle.

CONSERVER CE MANUEL ET LE METTRE A LA DISPOSITION DES UTILISATEURS!

UTILISATION

REMARQUE: Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser le cloueur en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre cloueur.

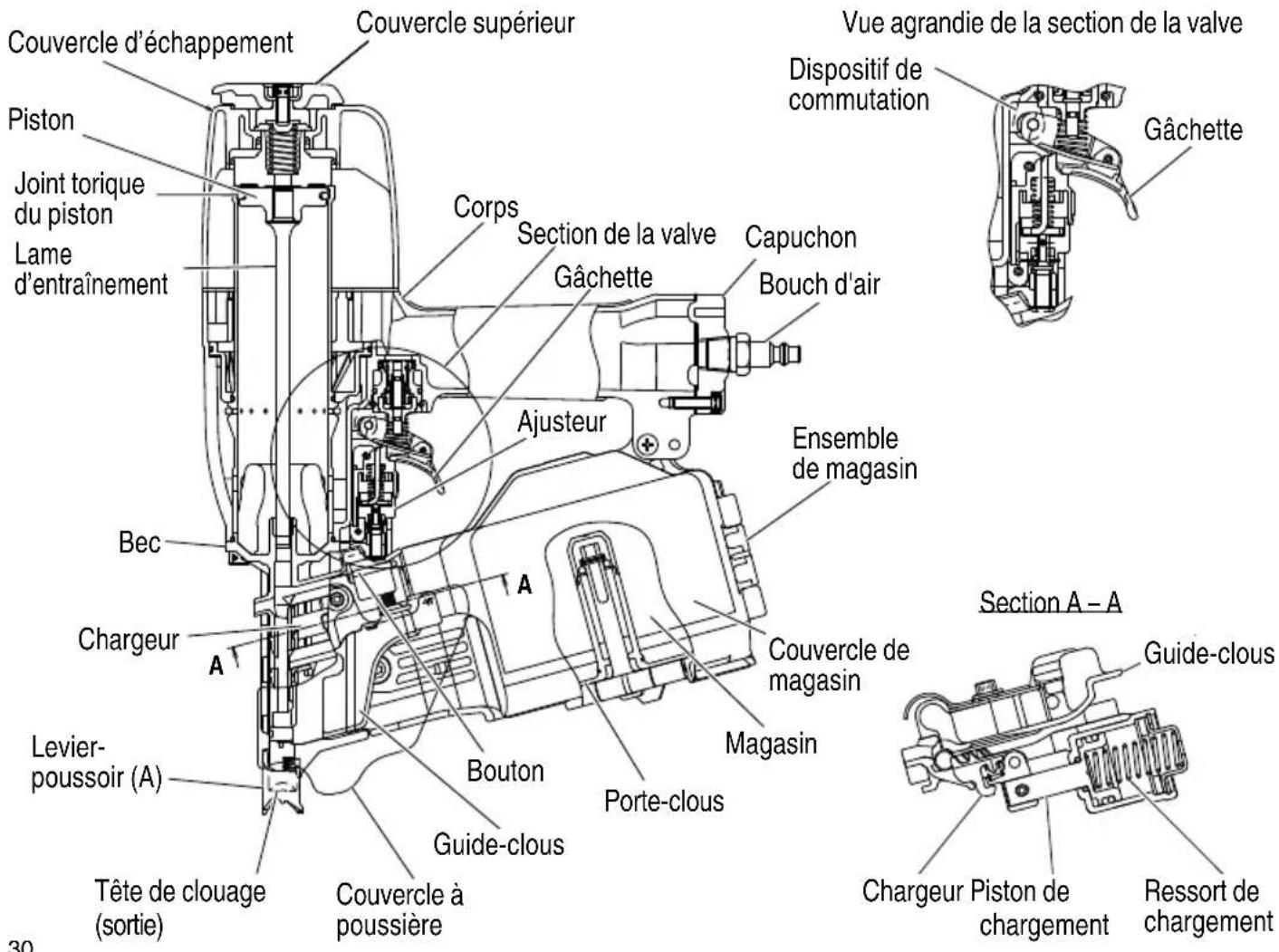

NOM DES PIECES

Dispositif de commutation d'opération de clouage
tion relevée	ion abaissée
MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE(Dispositif de commutation : position relevée)	MÉCANISME DE DÉCLENCHEMENT PAR CONTACT(Dispositif de commutation : position abaissée)
● Lorsque la vis est fixée, l'outil est réglé sur le mode DÉCLENCHEMENT SÉQUENTIEL UNIQUE.● Pour utiliser le DÉCLENCHEMENT PAR CONTACT, la vis devrait être retirée en suivant les étapes de « Comment retirer la vis » indiquées dans « MÉTHODES D'UTILISATION ».

Couvercle d'échappement Piston Joint torique du piston Lame d'entraînement Couvercle supérieur Corps Section de la valve Gâchette Capuchon Bouch d'air Ajusteur Bec Chargeur Levier- poussoir (A) Tête de clouage (sortie) Couvercle à poussière Bouton Guide-clous Porte-clous Magasin Ensemble de magasin Section A – A Guide-clous Chargeur Piston de chargement Ressort de chargement Vue agrandie de la section de la valve Dispositif de commutation Gâchette

SPECIFICATIONS

Pression d’utilisation 70 – 120 psi (4.9 – 8.3 bars, 5 – 8.5 kgf/cm)
DimensionsLongueur × Hauteur × Largeur	10-11/16" × 13-3/8" × 5-3/6"(271 mm × 339 mm × 132 mm)
Poids 5.7 lbs (2.6 kg)
Contenance de clous 200 – 300 clous (1 bobine)
Consommation d’air	.064 ft3/cycle à 100 psi(1.8 l/cycle à 6.9 bars)(1.8 l/cycle à 7 kgf/cm2)
Arrivée d’air Filetage 3/8 NPT

SELECTION DES CLOUS

⚠ AVERTISSEMENT

- Bien utiliser exclusivement les clous metabo HPT d'origine avec le NV75A5. L'utilisation d'autres clous risque de provoquer un mauvais fonctionnement de l'outil et/ou une rupture des clous, et d'entraîner des blessures.

Seuls les clous indiqués dans le tableau ci-dessous pourront être utilisés avec ce cloueur.

Bobine de clous fixés par fil	Bobine de clous fixés par fil		Bobine de clous fi xés par bande papier
	Min. Max. Min. Max.
Bobine de clous fi xés par bande papier

ACCESSOIRES

AVERTISSEMENT

- Les accessoires autres que ceux indiqués ci-dessous risquent de mal fonctionner et de provoquer des blessures.

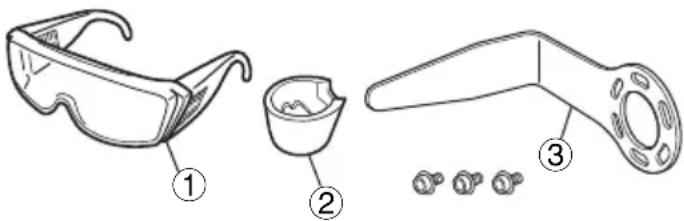

ACCESSOIRES STANDARD

... vendus séparément

○ Huile de machine pneumatique
Alimenteur d'huile .8 oz (25 cc) (N° de code 877153)
Alimenteur d'huile 4 oz (120 cc) (N° de code 874042)
Alimenteur d'huile 1 quart (1 l) (N° de code 876212)

REMARQUE: Les accessoires sont sujets à modification sans préavis et sans aucune obligation de la part de metabo HPT.

APPLICATIONS

○ Ossature de plancher et mur
○ Parements, clôtures, platelage
○ Coff rage de murs et de toitures
○ Construction de grandes caravanes et de maisons modulaires
○ Construction de caisses en bois et de palettes

REMARQUE :

Dans certains cas, en fonction du ma les clous .131" × 3" (3.3 mm × 75 mm) ne peuvent pas être enfoncés. Essayer d'enfoncer quelques clous pour vérifier le fonctionnement avant d'utiliser l'appareil.
○ Les clous en aluminium peuvent plier lorsque l'on tente de les enfoncer sur une surface dure.
Faire un essai préalable.

AVANT L'UTILISATION

Lire la section intitulée "SECURITE" (pages 25 - 29).

Bien vérifi er les points suivants avant de travailler.

ENVIRONNEMENT DE TRAVAIL

AVERTISSEMENT

• Pas de gaz ou liquides infl ammables, ni aucun autre objet inflammable sur le chantier.
• Evacuer les enfants et les personnes non autorisées de l'aire de travail.

ALIMENTATION D'AIR

DANGER

- NE JAMAIS utiliser de gaz réactifs ni aucun autre gaz en bouteille. Il pourrait se produire une explosion.

AVERTISSEMENT

• Ne jamais raccorder le cloueur à une pression qui risque de dépasser 200 psi (13.7 bars 14 kgf/cm ^2 ) si une défaillance du régulateur se produit.

• Ne jamais utiliser de coupleur non dégageant sur le cloueur.

• Alimentation

○ Utiliser exclusivement de l'air comprimé propre, sec et régulé avec ce cloueur.
Les compresseurs d'air utilisés pour alimenter l'air comprimé au cloueur devront respecter les exigences ANSI B19.3 "Normes de sécurité pour les compresseurs des industries de transformation".
○ L'humidité ou l'huile dans le compresseur d'air peuvent accélérer l'usure et la corrosion du cloueur.
Purger tous les jours.

1. Filtre-régulateur-lubrifi cateur

○ Utiliser un régulateur d'une pression comprise entre etria u 0-120 psi (0 - 8.3 bars 0 - 8.5 kgf/cm²).
Les unités filtre-régulateur-lubrificateur procureront les conditions optimales du cloueur et accroîtront sa durée de service.

Toujours les utiliser.

Filtre .... Le filtre enlève l'humidité et la saleté mélangées à l'air comprimé. Purger tous les jours, sauf si l'outil possède une purge automatique. Nettoyer régulièrement le fi ltre.

Régulateur.....Le régulateur contrôle la pression de fonctionnement afin d'assurer la sécurité du cloueur.

Inspector le régulateur avant le travail pour s'assurer qu'il fonctionne correctement.

Lubrificateur ...Le lubrificateur alimente de l'huile vaporisée au cloueur.

Inspector le lubrifi cateur avant le travail pour s'assurer que l'alimentation d'huile est adéquate.

Utiliser une huile de machine pneumatique metabo HPT.

Régulateur Côté cloueur Côté compresseur Filtre Lubrifi cateur

3. Tuyau d'air

Les tuyaux d'alimentation d'air comprimé doivent avoir une pression de travail minimum égale ou supérieure à la pression de la source d'alim si une défaillance du régulateur se produit, ou égale ou supérieure à 150 psi (10.4 bar 10.6 kgf/cm ^2 ), à savoir la plus élevée.

4. Consommation d'air

Sélectionner la taille du compresseur en se reportant au tableau de consommation d'air et aux formules de taille du compresseur.

Tableau de consommation d'air

Pression de fonctionnement	psi(bar)(kgf/cm2)	80(5.5)(5.6)	90(6.2)(6.3)	100(6.9)(7)
Consommation d'air	ft3/cycle(l/cycle)	.048(1.4)	.055(1.6)	.064(1.8)

Formules de taille du compresseur d'air

Quantité d'air requise

= nombre de clous

× clous moyens enfoncés par minute par le cloueur

× consommation d'air à une pression donnée

× facteur de sécurité (toujours 1.2)

Example: 2 cloueurs fonctionnant à 100 psi et enfonçant 30 clous par minute

Quantité d'air requise

= 2 × 30 × .064(1.8) × 1.2

=4.6 CFM (ft ^3 /mn) (130 l/mn)

Effectuer le calcul ci-dessus pour obtenir un compresseur fournissant les 4.6 CFM d'air nécessaires.

GRAISSAGE

Il est essentiel que le cloueur soit graissé correctement.

Si le cloueur est mal graissé, il ne fonctionnera pas correctement et les pièces s'useront prématurément.

○ Utiliser une huile de machine metabo HPT.

Ne pas utiliser d'huile détergente ni d'additifs. Ces lubrifi ants endommageraient les joints toriques et les autres pièces en caoutchouc. Cela provoquerait un mauvais fonctionnement du cloueur.

Toujours utiliser des unités filtre-régulateur-lubrificateur. Veiller à ce que le régulateur soit toujours plein d'huile de machine pneumatique metabo HPT.

Si l'on ne possède pas de lubrificateur, mettre 5 à 10 gouttes d'huile de machine pneumatique metabo HPT dans le bouchon d'air du cloueur deux fois par jour.

○ Ne pas ranger le cloueur dans un environnement froid.

Le laisser dans un endroit chaud jusqu'à ce que l'on soit prêt à travailler.

○ Si le cloueur est déjà froid, l'amener dans un endroit chaud et le laisser réchauffer avant de l'utiliser.

tation Réduire la pression d'air à 64 psi (4.4 bars 4.5 kgf/cm²).

② Sortir tous les clous du cloueur.

③ Raccorder le tuyau d'air et faire un essai de clouage (clouage à blanc).

La pression d'air inférieure sera suffisante pour le clouage à blanc.

Les opérations à vitesse lente ont tendance à chauffer les pièces mobiles.

ATTENTION

- Ne pas faire un essai de clouage à blanc à haute pression.

ESSAI DU CLOUEUR

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection adéquate.

AVERTISSEMENT

- Ne jamais utiliser le cloueur si le levierpoussoir ne fonctionne pas correctement.

Avant de commencer le travail proprement dit, faire un essai de clouage en vérifi ant les points ci-dessous. Eff ectuer les essais dans l'ordre indiqué.

S'il se produit un fonctionnement anormal, cesser immédiatement d'utiliser le cloueur et contacter un service après-vente agréé metabo HPT.

(1) DEBRANCHER LE TUYAU D'AIR DU CLOUEUR. SORTIR TOUS LES CLOUS DU CLOUEUR.

□ TOUTES LES VIS DOIVENT ETRE SERREES A FOND. Si certaines vis sont relâchées, les revisser.

Gâchette Levier-poussoir Ne pas raccorder le tuyau d'air

(2) RETIRER TOUS LES CLOUS DE LA CLOUEUSE. N'appuyez PAS ni ne reposez le levier-poussoir contre une surface quelconque. NE PAS FORCER OU UTILISER DES OUTILS POUR OPÉRER LE COMMUTATEUR.

Régler le dispositif de commutation sur la position relevée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE). (Régler le dispositif de commutation sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Position relevée Dispositif de commutation

(3) Régler la pression d'air sur 70 psi (4.9 bar 5 kgf/cm ^2 ). Raccorder le tuyau d'air.

□ LE CLOUEUR NE DOIT PAS AVOIR DE FUITE D'AIR.

(4) Retirer le doigt de la gâchette et appuyer le levierpoussoir contre le bois.

□ LE CLOUEUR NE DOIT PAS FONCTIONNER.

Actionner le levier-poussoir Ne pas tirer sur la gâchette

(5) Eloigner le levier-poussoir du bois. Ensuite, diriger le cloueur en position abaissée, tirer sur la gâchette et attendre pendant au moins 5 secondes dans cette position.

□ LE CLOUEUR NE DOIT PAS FONCTIONNER.

Tirer sur la gâchette

(6) Commencer par tirer sur la gâchette.

Et puis pousser le levier-poussoir contre la surface du bois.

□ LA CLOUEUSE NE DOIT MARCHE.

(7) ① Sans toucher la gâchette, actionner le levierpoussoir contre la pièce.

Ensuite, tirer sur la gâchette.

□ LE CLOUEUR DOIT FONCTIONNER.

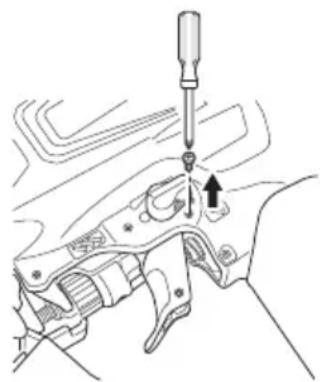

Si la vis est laissée en place, sautez les étapes (8) à (10) et commencez de l'étape (11).

→ Si la vis est fixée, l'appareil peut être utilisé avec le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

(8) Déconnectez le tuyau d'air.

RETIRER TOUS LES CLOUS DE LA CLOUEUSE.

Retirez le crochet s'il est fi xé.

→ Lorsque le crochet est fixé, n'utilisez pas le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

N'appuyez PAS ni ne reposez le levier-poussoir contre une surface quelconque.

NE PAS FORCER OU UTILISER DE QUELCONQUES OUTILS POUR OPÉRER LE COMMUTATEUR.

Régler le dispositif de commutation sur la position abaissée (MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

Position abaissée Dispositif de commutation

(9) Ajustez la pression de l'air à 70 psi (4.9 bar 5 kgf/cm ^2 ). Connectez le tuyau d'air.

□ LE CLOUEUR NE DOIT PAS AVOIR DE FUITÉ D'AIR.

(10) Décoller la cloueuse de la surface en bois et tirer la gâchette.

Ensuite, appuyer le levier-poussoir contre le bois.

E AASCLOÊTUSÉ DOIT ÊTRE EN MARCHE.

(11) Ensuite, appuyer le levier-poussoir contre la pièce à usiner.

Tirer la gâchette.

□ LA CLOUEUSE DOIT ÊTRE EN MARCHE.

(12) Si l'on ne remarque aucun fonctionnement anormal, on pourra mettre des clous dans le cloueur.

Enfoncer les clous dans un matériau du même type que celui du travail proprement dit.

□ LE

CLOUEUR

DOIT

FONCTIONNER

CORRECTEMENT.

RÉGLAGE DE LA PRESSION D'AIR

⚠ AVERTISSEMENT

120 psi 120 psi

- Ne pas dépasser 120 psi (8.3 bars 8.5 kgf/cm²).

Régler la pression d'air à la pression de travail recommandée de 70 – 120 psi (4.9 – 8.3 bars 5 – 8.5 kgf/cm²) en fonction de la longueur des clous et de la dureté du matériau.

La pression d'air correcte est la pression la plus basse capable d'effectuer le travail. L'utilisation d'une pression d'air supérieure à la pression nécessaire fatiguera inutilement le cloueur.

CHARGEMENT DES CLOUS

⚠ AVERTISSEMENT

- Lors du chargement des clous dans le cloueur,

1) ne pas appuyer sur la gâchette;
2) ne pas actionner le levier-poussoir; et
3) diriger le cloueur vers le bas.

(1) Saisir le guide-clous et le bouton avec les doigts.

Pousser le bouton vers le bas et ouvrir le guide-clous.

Ouvrir le couvercle du magasin.

Bouton Guide-clous Couvercle de magasin

(2) Régler la position de la platine en fonction de la longueur des clous.

L'alimentation des clous ne peut pas être régulière si la platine n'est pas correctement réglée.

Magasin Porte-clous Couvercle de magasin

REMARQUE: Avant d'introduire des clous dans le magasin, régler la couvercle du magasin est fermé en forçant et sans que la platine ne soit réglée correctement, le porte-clous peut être endommagé.

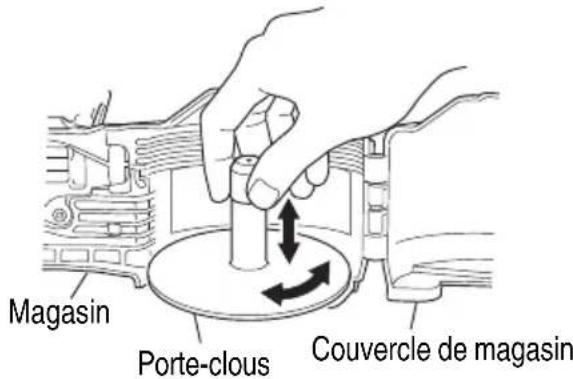

① Tourner le porte-clous d'environ 90 degrés dans le sens contraire des aiguilles d'une montre.
② Le faire glisser en position verticales autant que possible.

Soulever ou abaisser le porte-clous pour accepter diff érentes longueurs de clou.

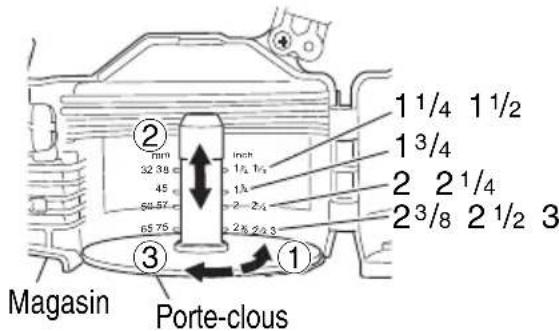

③ Régler la platine en fonction des références de longueur de clou du couvercle du magasin puis tourner le porte-clous de 90 degrés dans le sens des aiguilles d'une montre jusqu'à ce que l'on entende un "clic".

Magasin Porte-clous ① ② ③ ④ 1 1/4 1 1/2 1 3/4 2 2 1/4 2 3/8 2 1/2 3

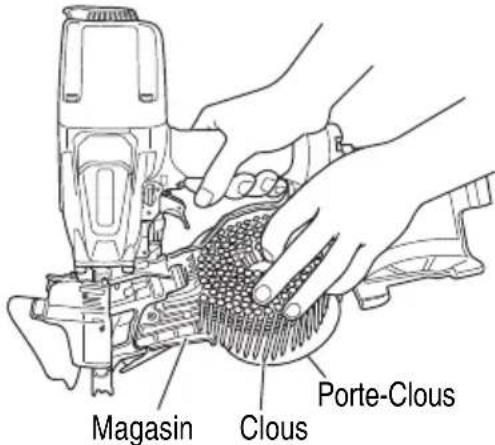

(3) Introduire les clous de bobine dans le magasin. Dégager une longueur suffi sante de clous pour atteindre le perçage d'entraînement.

Magasin Clous Porte-Clous

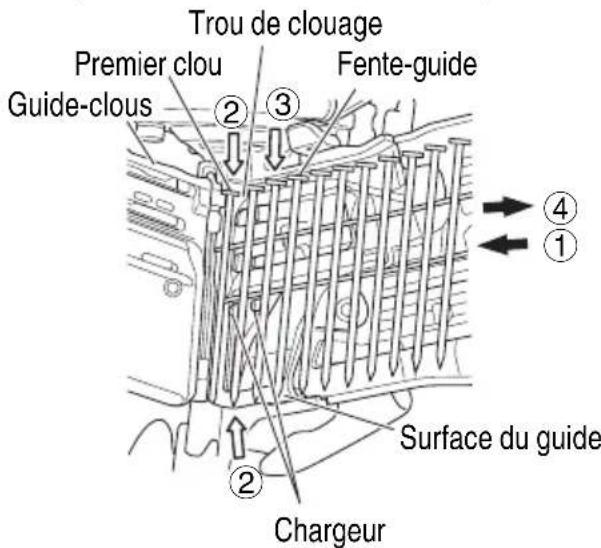

(4) ① Dérouler suffi samment de clous pour atteindre le trou de clouage.

Clous retenus par des fi ls d'acier

p l a t i n e ② Insérer le premier clou dans le trou de clouage et le second clou entre les deux cliquets du chargeur.

③ Ajuster la tête du clou dans la fente-guide.

Trou de clouage Premier clou Guide-clous Fente-guide Surface du guide Chargeur ① ② ③ ④

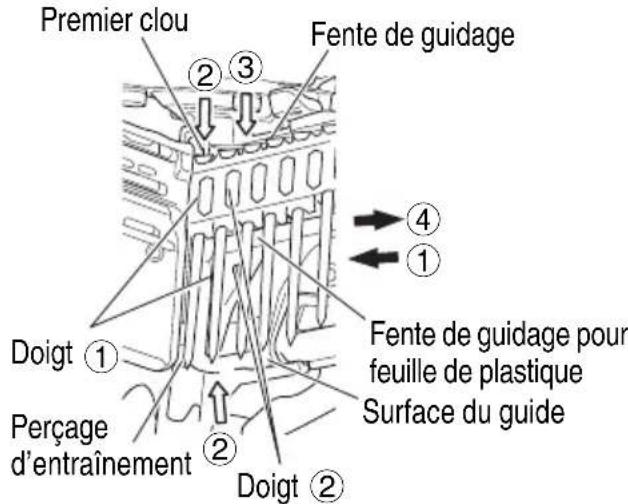

Clous retenus par une feuille de plastique

② Introduire le premier clou dans le perçage d'entraînement et le deuxième clou entre les deux doigts du chargeur.
③ Placer la tête du clou et la partie supérieure de la feuille de plastique dans la fente de guidage.

Placer la partie inférieure de la feuille de plastique dans la fente de guidage pour les feuilles de plastique.

Premier clou Fente de guidage Doigt ① Perçage d'entraînement Doigt ② Fente de guidage pour feuille de plastique Surface du guide ④ ①

④ En tirant les clous sur la droite, faire pivoter le guide-clous pour le refermer.

(5) Fermer tout d'abord le couvercle du magasin puis le guide-clous.

Bouton Guide-clous Couvercle de magasin

REMARQUE: Veiller à ne pas déformer les fils d'acier de liaison ni à libérer les clous avec la surface de guidage.

Dans le cas contraire, en eff et, le guide- clous ne se fermerait pas correctement.

(6) Assurez-vous que le bouton est correctement verrouillé.

UTILISATION DU CLOUEUR

Lire la section intitulée "SECURITE" (pages 25 - 29).

DANGER

- Les opérateurs et les autres personnes dans l'aire de travail DOIVENT porter des lunettes de protection avec visières latérales respectant les exigences ANSI Z87.1. Les lunettes ordinaires ne fournissent pas une protection adéquate.

⚠ AVERTISSEMENT

- Seules les personnes qui ont lu et compris ce M doivent utiliser le cloueur. - NE JAMAIS diriger l'outil vers soi ni vers quelqu'un d'autre dans l'aire de travail.

• Maintenir les doigts ÉLOIGNÉS de la gâchette quand on n'enfonce pas de clous pour éviter un clouage accidentel.
• Connaître et comprendre le système de gâchette utilisé.

Lire et bien assimiler les "Méthodes d'utilisation" ci-dessous.

- Inspector le cloueur avant utilisation pour déterminer le système de déclenchement.

Avant de commencer le travail, vérifier le dispositif de commutation de l'opération de clouage.

Ce cloueur metabo HPT comprend un dispositif de commutation de l'opération de clouage.

Avant de commencer le travail, vérifier que le dispositif de commutation est réglé correctement.

Si le dispositif de commutation de l'opération de clouage n'est pas réglé correctement, le cloueur ne fonctionnera pas correctement.

• Ne jamais approcher les mains ni les pieds à moins de 8 pouces (200 mm) de la tête de clouage lors de l'utilisation.
• Ne pas enfoncer de clous sur d'autres clous; les clous pourraient ricocher et blesser quelqu'un.

• Ne pas actionner le cloueur à moins qu'il ne soit placé fermement contre la pièce de travail.

• Quand on travaille près du bord d'une pièce ou à un angle prononcé, ou quand on enfonce des clous dans une pièce fi ne, prendre soin de minimiser le déchiquetage, le fractionnement ou l'éclatement, ou le vol libre, le ricochet ou le perçage des clous, pouvant provoquer des blessures.

• Ne jamais enfoncer de clous des deux côtés d'un mur en même temps. Les clous pourraient traverser le mur et blesser quelqu'un de l'autre côté.
• Ne jamais utiliser le cloueur s'il est défectueux ou qu'il ne fonctionne pas normalement.
• Ne pas se servir du cloueur comme d'un marteau.
• Débrancher le tuyau d'air du cloueur quand:

1) on ne s'en sert pas;
2) on quitte l'aire de travail;
3) on le soulève ou l'a déplace dans un autre endroit;
4) on le passe à quelqu'un d'autre;
5) on retire la vis;
6) on remplace le dispositif de commutation;
7) on eff ectue tout entretien ou réparation;
8) on retire les clous bloqués;
9) le cloueur n'est pas sous la supervision ou le contrôle de l'opérateur;
10) on retire les clous du chargeur;
11) on règle la profondeur de clouage;
12) on fi xe ou retire le capuchon avant;
13) on tourne le capot supérieur;
14) on fixe ou retire le crochet; et
15) on accroche le crochet.

Ce cloueur metabo HPT est équipé d'un dispositif de commutation de l'opération de clouage.

Utiliser le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE ou le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT en fonction du travail à eff ectuer.

Explication des diverses opérations de clouage

○ MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL

UNIQUE: Tout d'abord, appuyer le levier-poussoir contre la pièce, puis tirer sur la gâchette pour enfoncer le clou.

Quand un clou est enfoncé, il n'est plus possible d'enfoncer un autre clou tant que l'on n'a pas relâché la gâchette et appuyé à nouveau.

○ MÉCANISME DE DÉCLENCHEMENT PAR

CONTACT: Appuyer tout d'abord le levier-poussoir contre le bois, puis tirer sur la gâchette pour enfoncer le clou. Ou,

tirer sur la gâchette, puis appuyer le levier-poussoir contre le bois pour enfoncer le clou.

Si la gâchette est maintenue tirée, un clou s'enfonce chaque fois que l'on appuie le levier-poussoir contre le bois.

MÉTHODES D'UTILISATION

Le cloueur est équipé d'un levier-poussoir et il ne fonctionne pas tant que le levier-poussoir n'est pas enfoncé (position supérieure).

Il y a deux façons d'enfoncer des clous avec le cloueur.

Ces deux méthodes sont:

1. Fonctionnement intermittent (déclenchement par gâchette):
2. Fonctionnement continu (déclenchement par s s levier-doussoir) I e

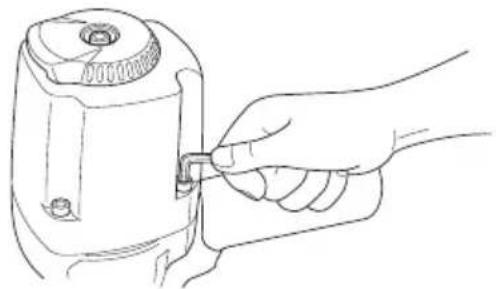

Comment retirer la vis

• À la sortie d'usine, le mode d'entraînement de l'outil est verrouillé sur le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE avec la vis.
• En retirant la vis comme illustré ci-dessous, l'outil peut être permeté entre le DÉCLENCHEMENT SÉQUENTIEL UNIQUE et le DÉCLENCHEMENT PAR CONTACT.

⚠ AVERTISSEMENT

• Lors du retrait de la vis, déconnectez le tuyau d'air de l'outil et retirez tous les clous.
• Sachez qu'une fois que la vis est retirée, la fonction de permutation entre DÉCLENCHEMENT SÉQUENTIEL UNIQUE et DÉCLENCHEMENT PAR CONTACT est activée.
• Retirez la vis avec le tournevis comme illustré ci-dessous.

- La vis devrait être mise au rebut après son retrait.

(1) Fonctionnement intermittent (déclenchement par gâchette)

Utilisez le réglage MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

⚠ AVERTISSEMENT

• Pour un fonctionnement intermittent, régler le dispositif de commutation sur la position complètement relevée. (Ex. Régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.)
• Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel:

1) Régler le dispositif de commutation sur la position MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.
2) Tirer sur la gâchette rapidement et fermement.

① Suivez les étapes ci-dessous pour régler le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE (comme illustré sur les schémas qui suivent).

⚠ AVERTISSEMENT

• Déconnectez le tuyau d'air et retirez tous les clous.
  ● N'enfoncez pas le levier-poussoir.
• N'exercez pas une pression inutile et n'utilisez pas d'outil pour déplacer le dispositif de commutation.

1) Si la vis est laissée en place, commencez de l'étape 3).
2) Régler le dispositif de commutation sur la position relevée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE).

(Régler le dispositif de commutation sur la position complètement relevée, comme indiqué sur le schéma. Sinon, il se réglera sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.)

3) Assurez-vous que le dispositif de commutation est dans sa position adéquate comme illustré sur le schéma.

(Le cas contraire, il se peut que l'outil soit réglé sur le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.)

② Placer l'orifi ce de sortie des clous sur la pièce en enlevant le doigt de la gâchette.
③ Actionner fermement le levier-poussoir jusqu'à ce qu'il soit complètement enfoncé.
④ Tirer sur la gâchette pour enfoncer un clou.
⑤ Retirer le doigt de la gâchette.

Pour continuer à clouer à un autre endroit, déplacer le cloueur le long du bois en recommandant les opérations

② à ⑤ selon les besoins.

① Position relevée Dispositif de commutation

Gâchette Levier-poussoir ③ ④

⚠ AVERTISSEMENT

- Un clou sera libéré chaque fois que la détente sera enfoncée, en autant que le lever-poussoir demeure enfoncé.

(2) Fonctionnement continu (déclenchement par levierpoussoir)

Utilisation du MÉCANISME DE DÉCLENCHEMENT PAR CONTACT

⚠ AVERTISSEMENT

• Pour éviter tout déclenchement double ou tout déclenchement accidentel du fait d'un rappel.
  1) Ne pas appuyer le cloueur trop fort contre le bois.
  2) Eloigner le cloueur du bois car il eff ectue un rappel après le clouage.

- Si le crochet est accroché, n'utilisez pas le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.

① Suivez les étapes ci-dessous pour régler le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT (comme illustré sur les schémas qui suivent).

⚠ AVERTISSEMENT

• Déconnectez le tuyau d'air et retirez tous les clous.
  ● N'enfoncez pas le levier-poussoir.
• N'exercez pas une pression inutile et n'utilisez pas d'outil pour déplacer le dispositif de commutation.

1) Retirez la vis si elle est encore fi xée.

Voir « Comment retirer la vis » dans « MÉTHODES D'UTILISATION ».

2) Régler le dispositif de commutation sur la position complètement abaissée (pour le régler sur MÉCANISME DE DÉCLENCHEMENT PAR CONTACT).

(Régler le dispositif de commutation sur la position complètement abaissée, comme indiqué sur le schéma. Sinon, il ne fonctionnera pas correctement.)

② Tirer sur la gâchette en retirant le cloueur de la pièce.
③ Actionner le levier-poussoir contre la pièce pour enfoncer un clou.
④ Déplacer le cloueur le long de la pièce en lui faisant faire des bonds.

Chaque pression du levier-poussoir enfonce un clou.

Dès que le nombre de clous voulu est enfoncé, retirer le doigt de la gâchette.

① Position abaissée Dispositif de commutation

Au préalable, tirer sur la gâchette Levier-poussoir ④ ②

⚠ AVERTISSEMENT

• Ne pas mettre le doigt sur la gâchette sauf pendant une opération de clouage, car un contact accidentel du levier-poussoir sur l'opérateur ou sur les personnes alentour pourrait entraîner des blessures graves.
• Ne pas approcher les mains ni le corps de la section de sortie des clous. Ce cloueur metabo HPT risque de faire un bon l'eff et du rappel après l'enfoncement d'un clou, ce qui pourrait enfoncer un autre clou non prévu et provoquer des blessures.
• Certains types de clous peuvent s'éjecter de la buse pendant une opération de clouage quand ils sont chargés. Faire attention!

LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE est utilisé lorsqu'un placement précis des attaches est nécessaire.

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut réduire les risques de blessures physiques pour l'opérateur et les autres personnes présentes sur l'aire de travail par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. En effet, il risque moins d'enfoncer accidentellement un clou si l'on garde le doigt sur la gâchette et qu'on appuie accidentellement le levier-poussoir contre soi ou contre une autre personne.

Le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE peut également réduire la vitesse de fonctionnement par rapport au MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. Il est conseillé aux opérateurs débutants d'utiliser LE MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE.

REMARQUE:

Si l'on respecte bien tous les avertissements et toutes les instructions, le fonctionnement s'effectuera sans danger avec les deux systèmes : MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et MÉCANISME DE DÉCLENCHEMENT PAR CONTACT.
- Toujours manier les clous et le paquet avec précaution. Si les clous tombent, le papier ou le fil d'assemblage risque de se briser.
- Après le clouage:

1) débrancher le tuyau d'air du cloueur;
2) sortir tous les clous du cloueur;
3) mettre 5 ou 10 gouttes d'huile de machine pneumatique metabo HPT dans le bouchon d'air du cloueur; et
4) ouvrir le robinet de purge du réservoir du compresseur d'air pour purger toute l'humidité.

RÉGLAGE DE LA PROFONDEUR DE CLOUAGE

AVERTISSEMENT

- Débrancher le tuyau d'air du cloueur avant de tourner l'ajusteur.

Pour que les clous s'enfoncent tous à la même profondeur, s'assurer que:

1) la pression d'air du cloueur reste constante (le régulateur est installé et il fonctionne normalement), et
2) le cloueur est toujours maintenu fermement contre la pièce.

Si les clous sont enfoncés trop loin ou pas assez dans la pièce, régler le clouage dans l'ordre suivant.

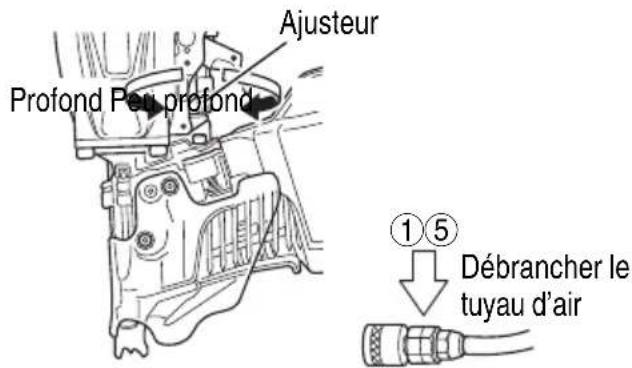

① DEBRANCHER LE TUYAU D'AIR DU CLOUEUR.

Ajusteur Profond Per profond ①⑤ Débrancher le tuyau d'air

② Si les clous s'enfoncent trop profondément, tourner l'ajusteur sur le côté peu profond.

Les réglages s'eff ectuent par paliers d'un demi-tour.

②
Trop profond

Tourner l'ajusteur

Si les clous ne s'enfoncent pas assez profondément, tourner l'ajusteur sur le côté profond.

②
Pas assez profond

Tourner l'ajusteur

③ Cesser de tourner l'ajusteur quand on a trouvé la position qui convient lors de l'essai de clouage.
④ Brancher le tuyau d'air.

TOUJOURS PORTER DES LUNETTES DE PROTECTION.

Effectuer un clouage d'essai.

⑤ DEBRANCHER LE TUYAU D'AIR DU CLOUEUR.
⑥ Sélectionner la position de l'ajusteur qui convient.

CHANGEMENT DU SENS D'ECHAPPEMENT

AVERTISSEMENT

- Lors du changement du sens d'échappement, s'assurer de retirer son doigt de la gâchette et de débrancher le tuyau d'air du cloueur.

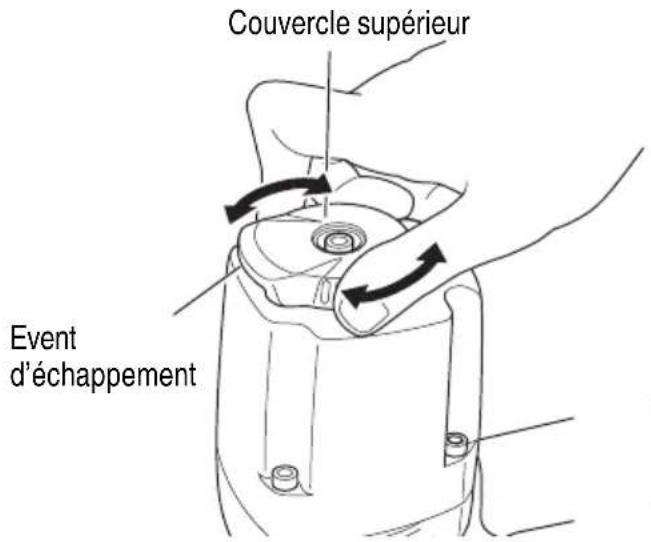

Il est possible de changer le sens l'évent d'échappement en tournant le couvercle supérieur.

Couvercle supérieur Event d'échappement

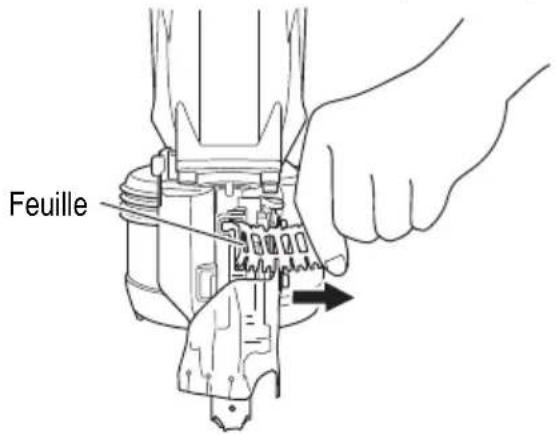

COUPE DE LA BANDE PAPIER

Déchirer la ban de papier sortante dans la direction de la flèche lors de l'utilisation de clous fixés par bande papier.

Feuille

UTILISATION DU CAPUCHON DE BEC

AVERTISSEMENT

- Lors de la fi xation ou du retrait du capuchon de bec, s'assurer de retirer son doigt de la gâchette et de débrancher le tuyau d'air du cloueur.

Pour protéger la surface de le pièce de toute éraf ure et de toutes les marques laissées par le levier-poussoir, f xer le capuchon de bec sur le levier-poussoir.

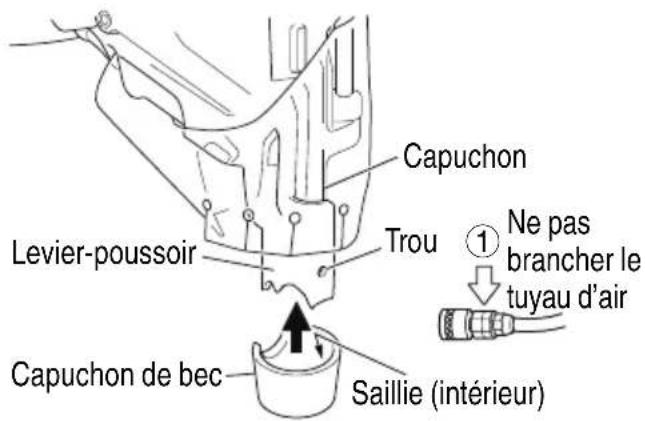

① DISANCHER LE TUYAU D'AIR DU CLOUEUR.
② Placer le capuchon de bec sur le sabot du levierpoussoir.

REMARQUE:

- Du fait de son épaisseur, le capuchon de bec réduire la profondeur de clouare. Re-régler la profondeur de clouage.

Capuchon Levier-poussoir Trou Capuchon de bec Saillie (intérieur) ① Ne pas brancher le tuyau d'air

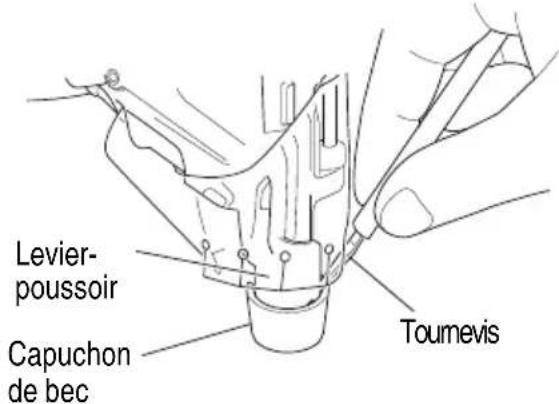

Le capuchon de bec peut être séparée du levier-poussoir au moyen d'un tournevis ou d'un tige fi ne.

Levier- poussoir Capuchon de bec Toumevis

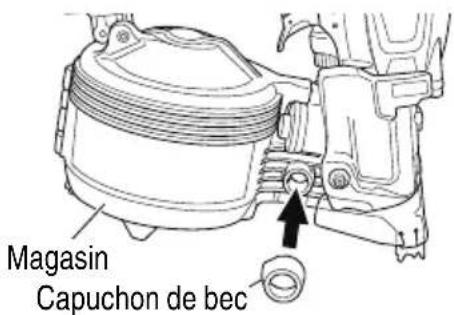

Le capuchon de bec peut être rangée dans le maga comme le montre l'illustration ci-dessous.

Magasin Capuchon de bec

CROCHET À CHEVRON

Un crochet inclus peut être fi xé au moyen de trois boulons de bride M5 x 16 inclus avec les outils.

Lorsque l'outil est retiré du tuyau et pas utilisé, le crochet peut être utilisé pour ranger l'appareil.

AVERTISSEMENT

- Lors de la fi xation ou du retrait du crochet, assurez-vous que le tuyau est retiré et que les clous sont retirés de l'outil.

(1) Comment fixer le crochet

Clé hexagonale pour M5 Unité principale

Fig. 1 Fig. 2

• Lors de la fixation, utilisez une clé hexagonale pour M5 (vendue séparément).
• Fixez le crochet (①) à l'unité principale en trois emplacements au moyen des boulons de bride M5× 14 (②) (Fig. 1).

Couple de serrage
8.3±0.5 N · m 6.1	±0.4 ft.lbs 85±5 kgf	· cm

• Le crochet peut être fi xé dans n'importe quelle direction. Ajustez le crochet selon l'environnement de fonctionnement (Fig. 2).
  (2) Comment retirer le crochet

Retirez le crochet en inversant les étapes de fixation du crochet ci-dessus.

AVERTISSEMENT

- Lorsque le crochet est fixé, faites fonctionner l'outil uniquement avec le MÉCANISME DE DÉCLENCHEMENT SÉQUENTIEL UNIQUE et pas avec le MÉCANISME DE DÉCLENCHEMENT PAR CONTACT. Pour permuter entre le DÉCLENCHEMENT SÉQUENTIEL UNIQUE et le DÉCLENCHEMENT PAR CONTACT, voir la section pertinente dans « MÉTHODES D'UTILISATION ».

• Déconnectez le tuyau d'air lors de l'accrochage de l'appareil.
  N'accrochez pas le crochet sur des emplacements élevés ou instables. De plus, ne l'accrochez pas au corps, aux vêtements, à une ceinture ou à d'autres articles personnels.

REMARQUE: Les informations contenues dans ce manuel ont pour but d'aider l'opérateur à utiliser le cloueur en toute sécurité.

Certaines des illustrations du manuel peuvent montrer des détails ou des accessoires qui diffèrent de ceux de votre cloueur.

ENTRETIEN ET INSPECTION

Lire la section intitulée "SECURITE" (pages 25 – 29).

AVERTISSEMENT

• Débrancher le tuyau d'air et sortir tous les clous du cloueur quand:
  1) on entretient ou on inspecte le cloueur; et 2) on retire des clous coincés.

• Elimination d'un blocage

Retirer un clou bloqué dans l'ordre suivant:

① DEBRANCHER LE TUYAU D'AIR.
② Ouvrir le guide-clous.
③ Insérer une tige dans la sortie. Taper sur la tige avec un marteau.

Marteau Tige Sortie ① Débrancher le tuyau d'air

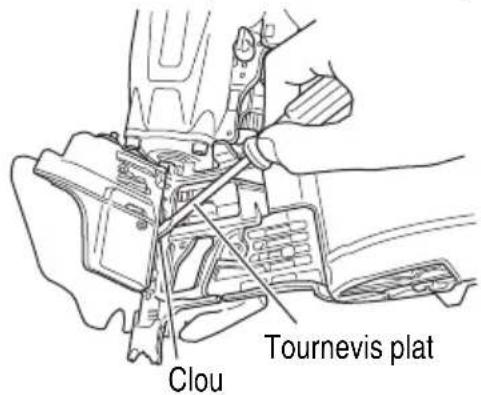

④ Retirer le clou bloqué avec un tournevis plat.

Clou Tournevis plat

⑤ Couper le fil de fixation déformé avec des tenailles. Corriger la déformation.
⑥ En cas de blocages fréquents, contacter un centre de réparation autorisé metabo HPT.

1. Inspection du levier-poussoir

① DEBRANCHER LE TUYAU D'AIR.
② Nettoyer la partie coulissante du levier-poussoir. La lubrifier avec le lubrifiant pour outil pneumatique metabo HPT.

Lubrifi er ① Débrancher le tuyau d'air

1. Inspection des chargeurs

① DEBRANCHER LE TUYAU D'AIR.
② Nettoyer la partie coulissante du bouton. La lubrifier avec le lubrifiant pour outil pneumatique metabo HPT.

Guide- clous Bouton Levier-poussoir ① Débrancher le tuyau d'air

③ Ouvrir le guide-clous et retirer la poussière. Lubrifi er la fente coulissante du chargeur et les arbres.

Guide-clous Butée de clou (A) Butée de clou (B) Chargeur Arbre d'alimenteur de clous Ouverture de bec

④ Lubrifi er les surfaces de chargement du bec et le guide-clous après le nettoyage.

Cela favorise un fonctionnement doux et protège de la rouille.

ATTENTION

- Vérifi er que la butée des clous (A) et la butée des clous (B) glissent en douceur, en les poussant avec les doigts.

Si elles ne glissent pas en douceur, les clous peuvent-être chargés avec un angle irrégulier et blesser quelqu'un.

1. Inspection du magasin

① DEBRANCHER LE TUYAU D'AIR.

② Nettoyer le magasin. Retirer la poussière ou les petits morceaux de bois qui se sont accumulés dans le magasin.

1. Remisage

Si l'on ne se sert pas du cloueur pendant un certain temps, enduire ses pièces en acier d'une mince couche de graisse pour éviter toute corrosion.

○ Ne pas remiser le cloueur dans un environnement froid.

Le laisser dans un endroit chaud.

○ Lorsqu'on ne se sert pas du cloueur, le dans un endroit chaud et sec.

Le ranger hors de portée des enfants.

1. ETIQUETTE D'AVERTISSEMENT

Ne pas utiliser le cloueur si l'ÉTIQUETTE D'AVERTISSEMENT manque ou est endommagée. Se procurer une nouvelle ETIQUETTE D'AVERTISSEMENT auprès d'un service après-vente metabo HPT agréé.

Etiquette d'avertissementnt

1. Tableau d'entretien (voir page 46)

2. Guide de dépannage de l'opérateur (voir page 47)

ATTENTION

- Lors de l'utilisation et de l'entretien d'un outil électrique, respecter les règlements et les normes de sécurité en vigueur dans le pays question.

ENTRETIEN ET REPARATIONS

⚠ AVERTISSEMENT

• Les réparations du cloueur seront confiées exclusivement au personnel d'entretien formé par metabo HPT, au distributeur ou à l'employeur.
• Pour les réparations, utiliser exclusivement des pièces fournies ou recommandées par metabo HPT.

Du fait de l'usure normale, les cloueurs de qualité f'enfiniant toujours par avoir besoin d'un entretien ou d'un remplacement de pièce.

REMARQUE: Les spécifications sont sujettes à modification sans préavis et sans aucune obligation de la part de metabo HPT.

Tableau d'entretien

ACTION POURQUOI COMMENT
Purger le fi ltre de la ligne d'air tous les jours.	Eviter l'accumulation d'humidité et de poussière.	Ouvrir le robinet de purge manuel.
Veiller à ce que le lubrifi cateur soit toujours plein.	Maintenir le cloueur bien graissé. Remplir d'huile de machine pneumatique metabo HPT.
Nettoyer l'élément du filtre et souffler de l'air à travers le fi ltre dans le sens opposé au fl ux normal tous les jours.	Eviter le colmatage du fi ltre par la saleté.	Suivre les instructions du fabricant.
Nettoyer le magasin et le mécanisme de l'alimenteur de clous.	Eviter que les clous ne se coincent.	Nettoyer en soufflant de l'air tous les jours.
Veiller à ce que le levier-poussoir fonctionne toujours correctement.	Assurer la sécurité de l'opérateur et un fonctionnement effi cace du cloueur.	Nettoyer en souffl ant de l'air tous les jours.
Graisser le cloueur après l'utilisation. Rallonger la durée de service du cloueur.		Mettre 5 ou 10 gouttes de graisse dans le cloueur.
Purger le compresseur d'air tous les jours.	Maintenir le cloueur en bon ordre de marche.	Ouvrir le robinet de purge du réservoir du compresseur d'air.

Guide de dépannage de l'opérateur

En suivant le tableau ci-dessous, la plupart des problèmes mineurs pourront être corrigés rapidement et en toute facilité.

Si le problème persiste, contacter un service après-vente metabo HPT agréé.

PROBLEME VERIFICATION CORRECTION
Le cloueur fonctionne, mais les clous ne s'enfoncent pas.	Vérifi er si un clou est coincé. Dégager le clou.
	Vérifi er le fonctionnement de l'alimenteur à la page 44.	Nettoyer et graisser.
	Vérifier si l'on utilise les bons clous.	Utiliser uniquement les clous recommandés.
Entraînement faible. Cycle lent.	Vérifi er la pression d'air. Augmenter la pression d'air. (Ne pas dépasser 120 psi (8.3 bars 8.5 kgf/cm ^2 .) )
	——	Utiliser une huile de machine pneumatique metabo HPT.
	La lame d'entraînement est-elle usée?	Contacter metabo HPT pour le remplacement.
	Le joint torique du piston est-il usé ou endommagé?
Les clous s'enfoncent trop profondément.	Vérifi er la pression d'air. Réduire la pression d'air. (Régler sur 70 – 120 psi)
Certains clous sont sautés. Alimentation intermittente.	Vérifier si l'on utilise les bons clous.	Utiliser uniquement les clous recommandés.
	Vérifi er le fonctionnement de l'alimenteur à la page 44.	Nettoyer et graisser.
	Vérifi er la position du porte-clous dans le magasin à la page 35.	Ajuster le porte-clous sur la position correcte.
	——	Utiliser une huile de machine pneumatique metabo HPT.
	Le joint torique du piston est-il coupé ou très usé?	Contacter metabo HPT pour le remplacement.
Des clous se coincent. Les clous enfoncés sont tordus.	Vérifier si l'on utilise les bons clous.	Utiliser uniquement les clous recommandés.
	La lame d'entraînement est-elle usée?	Contacter metabo HPT pour le remplacement.
Les clous s'enfoncent bien normalement, mais pas complètement à des vitesses supérieures.	Vérifi er le diamètre intérieur du tuyau d'air.	Utiliser un tuyau d'air plus large.

(8) Desconecte la manguera de aire.

RETIRE TODOS LOS CLAVOS DEL CLAVADOR.
