Polar Neo 4 R I - Poêle ORANIER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type de poêle	Poêle à bois
Puissance nominale	4 kW
Rendement	80%
Dimensions (L x P x H)	800 x 400 x 900 mm
Poids	100 kg
Capacité du foyer	30 cm
Matériau	Acier et fonte
Couleur	Noir
Émissions de CO	0,1%
Utilisation	Chauffage d'appoint pour des espaces jusqu'à 100 m²
Entretien	Nettoyage régulier du foyer et du conduit de cheminée
Sécurité	Équipé d'une porte en verre résistant à la chaleur
Normes	Conforme aux normes européennes de sécurité
Garantie	2 ans
Informations supplémentaires	Installation par un professionnel recommandée

FOIRE AUX QUESTIONS - Polar Neo 4 R I ORANIER

Comment allumer le poêle ORANIER Polar Neo 4 R I ?

Pour allumer le poêle, ouvrez la porte du foyer, placez du papier journal et des petites bûches dans le foyer. Utilisez un allume-feu et fermez la porte. Ensuite, activez le ventilateur si disponible.

Que faire si le poêle ne chauffe pas correctement ?

Vérifiez que le conduit de cheminée n'est pas obstrué et que le poêle est correctement chargé avec du bois sec. Assurez-vous également que les réglages de l'air sont adéquats.

Comment nettoyer le poêle ORANIER Polar Neo 4 R I ?

Laissez le poêle refroidir complètement. Ensuite, utilisez une brosse douce pour nettoyer les résidus de cendres et un chiffon humide pour essuyer les surfaces extérieures.

Quelle est la capacité de chauffage du poêle ?

Le poêle ORANIER Polar Neo 4 R I peut chauffer efficacement des espaces jusqu'à 120 m², selon l'isolation de la pièce et les conditions climatiques.

Comment réduire les émissions de fumée ?

Utilisez du bois sec et bien coupé, et assurez-vous que le tirage est correct. Évitez de brûler des matériaux non recommandés comme le plastique ou le bois traité.

Le poêle fait des bruits étranges, que faire ?

Des bruits de cliquetis peuvent se produire lors du chauffage ou du refroidissement du métal. Si le bruit est constant ou inquiétant, vérifiez les vis et les joints, ou contactez un professionnel.

Où puis-je trouver des pièces de rechange pour le poêle ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ORANIER ou sur le site officiel du fabricant.

Comment régler la température du poêle ?

Utilisez les commandes d'air pour ajuster la combustion. Ouvrir l'air augmente la température, tandis que le fermer la réduit.

Quel type de combustible est recommandé ?

Utilisez des bûches de bois sec, de préférence des essences comme le chêne, le hêtre ou le frêne pour une combustion optimale.

Le poêle est-il sûr à utiliser ?

Oui, tant que vous suivez les instructions du manuel d'utilisation, respectez les distances de sécurité et assurez-vous d'une ventilation adéquate.

MODE D'EMPLOI Polar Neo 4 R I ORANIER

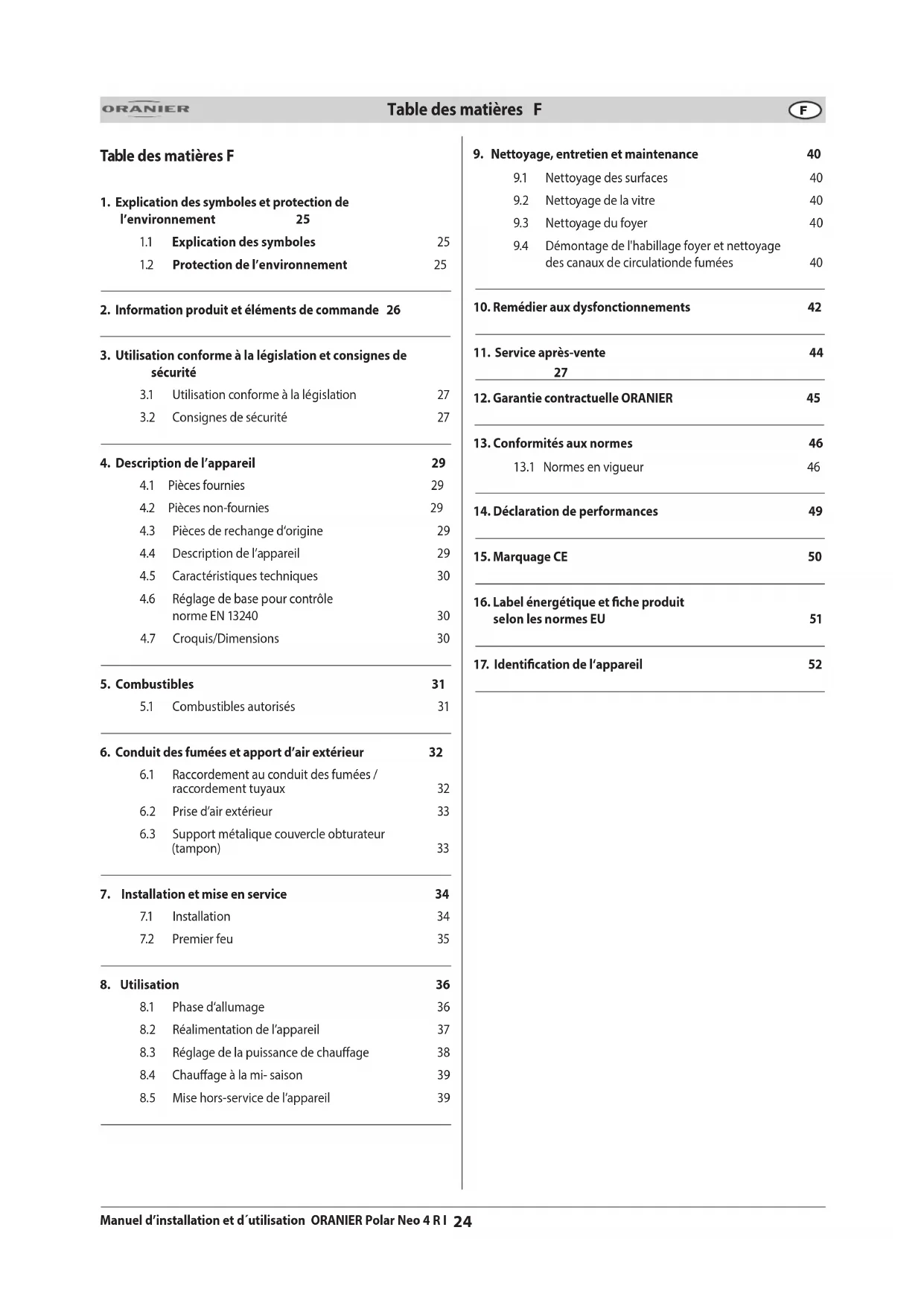

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I Table des matières F Table des matières F

1. Explication des symboles et protection de

1.2 Protection de l’environnement 25

2. Information produit et éléments de commande 26

3. Utilisation conforme à la législation et consignes de

3.1 Utilisation conforme à la législation 27

3.2 Consignes de sécurité 27

4.5 Caractéristiques techniques 30

4.6 Réglage de base pour contrôle

6. Conduit des fumées et apport d’air extérieur 32

6.1 Raccordement au conduit des fumées /

raccordement tuyaux 32

6.2 Prise d’air extérieur 33

6.3 Support métalique couvercle obturateur

7. Installation et mise en service 34

8.2 Réalimentation de l’appareil 37

8.3 Réglage de la puissance de chauage 38

8.4 Chauage à la mi- saison 39

9.2 Nettoyage de la vitre 40

9.3 Nettoyage du foyer 40

9.4 Démontage de l'habillage foyer et nettoyage

des canaux de circulationde fumées 40

10. Remédier aux dysfonctionnements 42

11. Service après-vente 44

12. Garantie contractuelle ORANIER 45

13. Conformités aux normes 46

13.1 Normes en vigueur 46

16. Label énergétique et che produit

selon les normes EU 51

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

1. Explication des symboles et protection de l’environnement

1. Explication des symboles et protection de l’environnement

1.1 Explication des symboles

Mises en garde Les mises en garde sont signalisées dans le texte par un triangle de signalisation. De plus, des mentions d’avertissement caractérisent la nature et la gravité des conséquences en cas de non-respect de ces mises en garde. Vous trouverez dans ce document les mentions d’avertissement suivantes : RECOMMANDATION signale le risque de dégâts matériels. PRUDENCE signale le risque d’accident corporel léger voire moyen. AVERTISSEMENT signale le risque d’accident corporel grave voire mortel. DANGER signale l’existence d’accident corporel grave voire mortel. Les informations importantes ne concernant pas de situations à risques pour l‘homme ou le matériel sont signalées par le symbole ci-contre. Elles sont limitées par des lignes dans la partie inféri- eure et supérieure du texte. Informations importantes Symbole Signification

Renvoi à d‘autres passages dans le docu- ment Énumération/Enregistrement dans la liste

Énumération/Enregistrement dans la liste

1.2 Protection de l’environnement

Élimination des emballages L’emballage protège l’appareil contre d’éventuels dégâts durant le transport. Les matériaux utilisés ont été choisis en fonction de critères écologiques et sont facilement recyclables. Les éléments en bois de cet emballage sont en bois de conifère non-traité et bien sec. Ils sont ainsi parfaitement utilisables comme bois d’allumage. Prenez donc la peine de les couper à la taille qui vous convient pour pouvoir ensuite les brûler. La réinsertion des autres éléments de l’emballage, tels que bandes adhésives, sacs PE, etc… dans le circuit des matériaux réutilisables économise les matières premières et réduit le volume des déchets à éliminer. En général, votre revendeur vous reprendra les divers éléments de l’emballage. Si vous vous en débarrassez vous-même, veuillez vous renseigner sur l’adresse de la déchetterie la plus proche de votre domicile!26

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

2. Information produit / éléments de commande

2. Information produit / éléments de commande

1 Habillage latéral 2 Porte ouverture foyer 3 Compartiment range-bûches (avec porte en option: noir ORANIER Art.-Nr. 9214 86, gris fonte ORANIER Art.-Nr. 9214 83) 4 Habillage intérieur foyer 5 Cendrier 6 Sélecteur de combustible (Apport d'air primaire automatique; position 8h pour la com- bustion du bois) 7 Tirette de réglage air secondaire avec position allumage (Choke = Starter) 8 Dispositif électronique ORKA-Control (en option; ORANIER Art.-Nr. 9214 74)

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

3. Utilisation conforme à la législation et consignes de sécurité

3. Utilisation conforme à la législation et consignes de sécu-

rité Un poêle à bois est un système de chauffage d‘appoint, il ne peut être considéré comme un système de chauffage princi- pal.

3.1 Utilisation conforme à la législation

L’appareil a été conçu pour la combustion de bois-bûches dans son fonctionnement à feu intermittent. Il a été testé et reconnu conforme aux exigences de la norme EN 13240. L’appareil ne peut être utilisé que dans un foyer d’habitation, son installation dans un garage, dans des locaux humides ou en plein air est formellement interdite. Dans son fonctionnement à feu intermittent, les phases de com- bustion atteignent 45 minutes pour la quantité de bois recomman- dée de 1,23 kg. Il est interdit de chercher à prolonger la phase de combustion en utilisant des quantités de bois plus importantes. Ce manuel vous informe sur les fonctions et l’utilisation de votre appareil et est partie intégrante du produit. Conservez-le soigneu- sement pour toute référence ultérieure et afin de pouvoir le consul- ter au début de chaque nouvelle période de chauffage. L’appareil ne doit en aucun cas subir de modifications ! L’acheteur et utilisateur d’un poêle à bois est tenu de s’informer sur son maniement correct à l’aide de ce manuel. Le non-respect des ins- tructions et mises en garde contenues dans ce manuel en- trainera l’annulation immédiate de la garantie. Merci de votre com- préhension!

3.2 Consignes de sécurité

Prudence! Risques de brûlures dus à des parties chaudes de l‘appareil! Pendant le fon- ctionnement du poêle, les surfaces, les portes de foyer, les éléments de commande, le conduit de fumées et la vitre sont très chauds. ► Veuillez toujours porter des gants de protection pour toute manipulation de l‘appareil. Sécurité produit Cet appareil a été conçu et construit en fonction des technologies les plus récentes et dans le respect des consignes de sécurité en vigueur. Il n‘est cependant pas impossible que des dommages corporels ou matériels puissent survenir pendant le fonctionnement. Gardez donc constamment à l‘esprit les consignes de sécuri- té et soyez toujours conscient des éventuels dangers pendant l‘utilisation de l‘appareil, ne l‘utilisez que dans l‘usage pour lequel il a été conçu et veillez à ce qu‘il soit toujours intact et non-endom- magé! Conseils d‘utilisation Votre installateur vous fournira toutes les explications nécessaires au bon fonctionnement et à l‘utilisation sûre et adéquate de votre appareil. Il vous fournira les conseils nécessaires pour une utilisati- on correcte et respectueuse de l‘environnement. ► Veillez à que l‘on vous remette en main propre tous les documents et tous les accessoires liés à cet appareil. Conduite à tenir en cas d‘urgence Ne vous mettez jamais vous-même en danger! Mesures possibles sans négliger votre propre sécurité: ► Mettez en garde les personnes présentes et demandez- leur de quitter le bâtiment sans attendre. ► Mettez immédiatement l‘appareil hors-service. Risque d‘incendie ► N‘entreposez jamais de matériaux ou liquides inflammables sur l‘appareil ou en sa proximité. ► Ne placez aucun objet inflammable (par ex. tapis, meubles, plantes) à proximité de la porte du foyer. ► L‘appareil doit être installé sur une plaque de protection ininflammable. Veuillez également respecter les distances de sécurité en vigueur.

Danger dû à une alimentation en air frais insuffisante ► Veuillez constamment garantir une alimentation en air frais suffisante dans la pièce d‘installation quand l‘appareil est en fonctionnement. Il en est de même pour son fonctionnement parallèle avec d‘autres appareils généra- teurs de chaleur.28

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

3. Utilisation conforme à la législation et consignes de sécurité

3.2 Consignes de sécurité (suite)

Dégâts dus à des erreurs de manipulation Des erreurs d‘utilisation peuvent entrainer des dommages per- sonnels et/ou matériels! L‘appareil ne doit être utilisé qu‘à porte fermée! ► Veuillez vous assurer que les enfants ne jouent pas avec l‘appareil et ne l‘utilisent pas sans surveillance. ► Veuillez vous assurer que l‘appareil n‘est utilisé que par des personnes ayant les capacités physiques et mentales pour l‘utiliser de manière conforme et adéquate.

► N‘utilisez que les combustibles recommandés dans les limites quantitatives prescrites.

► Pour l‘allumage, n‘utilisez jamais de liquides inammables (essence, alcool, etc.) ! ► Ne fermez jamais complètement les arrivées d‘air tant que le poêle est en fonctionnement à cause des risques de déagration dus à l‘inammation de gaz combustibles imbrûlés. ► La porte du foyer ne doit être ouverte que pour l‘alimen- tation en combustible. ► Ne brûlez jamais de déchets ménagers tels qu‘aérosols, récipi- ents métalliques fermés etc. dans le foyer- Risque d‘explosion! ► N‘utilisez jamais d‘eau pour éteindre un feu! Risques de brûlures dus à des pièces chaudes Pendant le fonctionnement du poêle, les surfaces, les portes de foyer, les éléments de commande, les tuyaux et la vitre sont très chauds. ► Veuillez toujours porter des gants de protection pour ouvrir ou fermer la porte, pour toute manipulation des tirettes ou autres éléments de réglage ainsi que pour la réalimentation de l‘appareil. ► Ne laissez jamais les enfants sans surveillance à proximi- té de l’appareil en marche! Conditions préalables, installation et premier feu Le fonctionnement de l‘appareil, est soumis à des règles et consi- gnes de sécurité locales. Le respect strict de ces règles et consignes est la condition essentielle pour une utilisation conforme aux règles. ► L’appareil doit être installé conformément aux spécifica- tions des normes en vigueur. Le recours à un professionnel qualifié est recommandé. Nettoyage, entretien et remèdes aux dysfonctionnements ► Veuillez nettoyer l‘appareil régulièrement. ► Le nettoyage et l‘entretien doivent être effectués par une entreprise qualifiée. ► Veuillez utiliser uniquement nos pièces de rechange d‘origine ORANIER ainsi que les accessoires originaux de notre marque.29

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

► Veuillez vous assurer à la livraison que l‘appareil est intact et au complet. - Palette avec l‘appareil dans un cadre en bois - Gant, manuel d‘utilisation et fiches de conseils dans un sac en plastique à l‘intérieur de l‘appareil - Éventuellement, habillage pierre ou céramique dans un colis séparé - Guide d‘utilisation pour poêles à bois - Buse de raccordement pour arrivée air extérieur - 4 pieds réglables à visser sous l'appareil pour compenser d'éventuelles inégalités du sol - 4 patins de feutre pour protéger les surfaces délicates (par ex. plaque de protection en verre) - Couvercle (tampon) en pierre ou acier avec son support métallique en cas d‘utilisation de la sortie des fumées par l‘arrière

4.2 Pièces non-fournies

Les accessoires ci-dessous ne font pas partie de la livraison mais sont disponibles chez votre revendeur ou sur notre site internet www.oranier.com. - Tuyaux, disponibles chez ORANIER dans leur couleur d‘origine - Tuyaux Au-Flex avec manchon mural pour raccordement arrivée d‘air extérieur

Vous trouverez les références de nos pièces de rechange sur notre site internet www.oranier.com.

4.4 Description de l‘appareil

Appareil: Le corps du poêle est en acier soudé. Il comporte dans sa partie centrale une chambre de combustion habillée de plaques réfractaires. Sous la solide grille foyère se trou- ve un cendrier. Il est équipé d’un compartiment range bûches situé sous le foyer. C’est un poêle à convection, c’est-à-dire qu’il aspire l’air ambiant pour le réchauer dans ses circuits de convection et le rediuse ensuite vers l’extérieur pour réchauer la pièce. Le fonctionnement de ce poêle est dépendant de l'air ambiant. Cependant, l'appareil peut être utilisé indépendamment de l'air ambiant s'il est raccordé à une prise d'air extérieur. Habillage du foyer: Le foyer est habillé de plaques de vermiculite. Leur fonction est de protéger le métal de la chaleur et de diriger les fumées. Pendant le fonctionnement de l‘appareil, il est possible que des ssures apparaissent sur ces éléments. L‘origine de ces ssures peut être : - de trop grosses diérences de température - des chocs au cours de la réalimentation en bois - une dilatation du matériau dûe à un chauage excessif Ces ssures supercielles ne sont pas graves à priori tant que le corps métallique n‘est pas par là mis à nu. S‘il le devient, il sera né- cessaire de changer les plaques de vermiculite. Ces plaques sont exclues de notre garantie contractuelle. Les plaques de vermiculite ne contiennent pas d‘amiante et sont non-toxiques. Comparées à la chamotte, les plaques de vermiculite présentent le gros avantage de permettre de hautes températures à l‘intérieur du poêle. Les quantités de bois d‘allumage sont donc réduites (économie de combustible) et vous bénéciez ainsi d‘une meilleure exploitation de l‘énergie du combustible (rendement énergétique). Il est interdit d‘utiliser l‘appareil sans ses déecteurs montés. L‘appareil peut dans ce cas surchauer et ses émissions gravement augmenter. Veillez à placer avec précaution le combustible dans le foyer pour éviter d‘endommager l‘habillage!30

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

4. Description de l‘appareil

4.5 Caractéristiques techniques

Bûches de hêtre : Taille des bûches: 17 cm Dépression: 12 Pa Air primaire (sélecteur de combustible): Position 8 h Air secondaire: 15 mm ouvert Charge de combustible: 1,23 kg Paramètres Unité Valeur Modèle: Polar Neo 4 R I Puissance nominale: kW 5,0 Classe énergétique: A+ Indice d‘ecacité énergétique EEI: 107 Hauteur (plaque supérieure incl.) / Largeur / Profondeur: mm 1095 (1125) / 520 / 380 Ouverture foyer: mm 355 / 325 Taille des bûches maxi.: cm 25 Poids acier / pierre kg 111 / 138 Apte à un fonctionnement en continu: oui Débit massique des fumées: g/s 5,3 Dépression à allure nominale (NWL): Pa 12,0 Température moyenne des fumées à la buse: °C 293 Combustibles autorisés: - Bûches de bois - Briquettes de bois Raccordemen par le haut (sol - haut de buse): mm 1120 Raccordement par le haut (extrémité côté- axe buse): mm 155 Raccordement par l’arrière (sol - bas de buse): mm 867

4.6 Réglages de bases pour contrôle norme EN 13240

4.7 Croquis / Dimensions

Attention: les bûches sont disposées légèrement de biais et il faut ouvrir l’apport d’air secondaire pendant environ 30 secondes à la réalimentation le poêle.31

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

Ce poêle a été conçu pour la combustion de bûches de bois non traités et de briquettes de bois. Le bois frais doit être fendu en bûches et séché sous abri sec et bien ventilé pendant au moins 18 à 24 mois. Son taux d’humidité résiduelle doit être inférieur à 20 %. Les bois les mieux appropriés sont les feuillus durs (bouleau, charme, hêtre). Ces bois ont une valeur énergétique particulière- ment élevée et brûlent de façon propre à condition d’être bien secs. Les feuillus tendres (tilleul,saule, peuplier) sont à éviter et les rési- neux (pin, sapin.) en usage permanent sont à proscrire. Évitez les ambées trop vives qui provoquent des surchaues bru- tales. Si vous brûlez du bois trop humide, vous n‘atteindrez pas une température susante dans le corps de chauf- fe. Le poêle ne «tire» pas. Il peut arriver qu‘un bois en apparence bien sec contienne encore à l‘intérieur un taux important d‘humidité résiduelle. Il est interdit de brûler les substances suivantes : bois humides ou traités bois industriel, chutes de menuiserie débris de bois ou copeaux papier ou cartonnages (sauf pour l’allumage) écorces ou déchets d’aggloméré matières plastiques et déchets ménagers32

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

6. Conduit des fumées et apport d’air extérieur

6.0 Conduit des fumées et apport d’air extérieur

Le conduit des fumées a pour fonction d‘expulser les fumées produites par la combustion vers l‘extérieur selon le principe d‘ascendance thermique. En même temps, l‘air de combustion né- cessaire est apporté de l‘extérieur dans la pièce d‘installation et à partir de là dans la chambre de combustion de l‘appareil. La puissance de chaue est déterminée par la puissance de la dé- pression («tirage») en fonction de la quantité d‘air comburant parti- cipant au processus de combustion. La dépression («tirage») est initialement déterminée par la hauteur eective du conduit de fumées (hauteur entre l‘entrée et la sortie du conduit) et par la diérence entre la température des fumées à la sortie du poêle et la température extérieure à la sortie de toit. Plus les fumées sont chaudes et plus le conduit est long, plus le tirage sera puissant. Peuvent avoir une inuence négative: des pertes de pression dans l‘appareil, dans les tuyaux, ainsi que dans l‘apport d‘air de combus- tion. La dépression nécessaire au bon fonctionnement de l‘appareil est de 12 Pa. Cette valeur vaut pour un conduit d‘évacuation des fumées en maçonnerie d‘une hauteur eective de 6 mètres. Une diérence de plus de 25% par rapport aux valeurs indiquées peut entrainer des dysfonctionnements: En cas de tirage trop faible, il est possible que des gaz ou fumées s‘échappent dans la pièce où se trouve le poêle. ► Veuillez dans ce cas rallonger votre conduit ou le faire réviser. En cas de tirage trop important, il est possible que l‘appareil surchaue et subisse par-là des détériorations irrémédiables («eet de forge»). ► Veuillez dans ce cas installer un modérateur de tirage. Un professionnel qualié pourra vous donner les informations né- cessaires sur le tirage existant dans votre conduit. ► En cas de problèmes à l‘allumage, veuillez utiliser une plus grande quantité de bois d‘allumage et laisser la porte du foyer (2) entr‘ouverte sous votre surveillance.

6.1 Raccordement au conduit des fumées/ Raccordement

tuyaux Se conférer au DTU 24.1. Pour un conduit déja existant: veillez à ce qu’il soit totalement propre, si non, faites-le ramoner par action mécanique avec un hérisson. Faites également vérifier sa classification et contrôler son bon état (stabilité, étanchéité, compatibilité des matériaux, section) par un professionnel qualifié. Si le conduit, de par son état, n’est pas utilisable, il appartiendra à un spécialiste de le remettre en état conformément aux réglemen- tations en vigueur. Ce poêle est reconnu conforme aux exigences des normes pour un fonctionnement indépendant de l'air ambiant. Il est équipé d’une porte de foyer à fermeture et verrouillage auto- matique hydraulique et est conçu exclusivement pour une utilisati- on à porte fermée. La porte du foyer (2) doit pouvoir se refermer d’elle-même après rechargement du poêle, de façon à ce que le tirage (dépression) du conduit de fumées ne soit pas perturbé, ce qui entrainerait des dan- gers et dysfonctionnements. Le type et l’état du conduit de fumées utilisé joue un rôle essentiel pour le bon fonctionnement de votre poêle. Le raccordement de ce poêle peut se faire, au choix, soit par le haut soit par l’arrière. Veillez à installer hermétiquement le cache obtura- teur prévu à cet usage sur la sortie non-utilisée. ► En cas de raccordement par l'arrière: Défoncez les découpes pré-perforées qui se trouvent sur le dos de l'appareil en les oscillant jusqu'à ce que les ponts de connexion se brisent. Pour commencer, l'utilisation d'un marteau sera peut-être nécessaire. Utilisez des tuyaux en tôle émaillée ou en acier inoxydable, sans réduction sur leur parcours (voir notre gamme d’accessoires, dispo- nible chez votre revendeur). Prévoyez un accès pour le ramonage et le nettoyage du conduit de raccordement. Veillez à ce que le tuyau ne dépasse pas à l’intérieur du conduit; les emmanchement doivent être démontables et étanches. La distance minimale entre le tuyau de raccordement et le mur d’adossement doit être égale à au moins 3 fois le diamètre du tuyau. Evitez une trop longue portion horizontale; si vous ne pou- vez faire autrement, donnez-lui une inclinaison ascendante de 5 cm par mètre. Nous vous conseillons d‘utiliser un manchon mural. ► Prévoyez un accès pour le ramonage et le netto- yage du conduit de raccordement.Pour un conduit débouchant dans un vide sanitaire, la section de la grille d’aération du vide sanitaire en cm

doit être égale à au moins 5 fois la surface au sol du vide sanitaire en m

Il est en tout cas impératif d’assurer une consom- mation d’air de combustion d’environ30 m

/h pour une dépression de 4 Pa.

6.3 Support métallique couvercle obturateur

Dans le cas de poêles avec habillage en pierre, un couvercle obtura- teur (tampon) et son support métallique font partie de la livraison. En effet, dans le cas d‘un raccordement par l‘arrière, il sera néces- saire de fermer l‘ouverture située sur la plaque supérieure prévue pour un raccordement par le haut: Couvercle obturateur (tampon) Support métallique ► Ôtez la plaque supérieure. ► Pliez les côtés du support métallique pour obtenir un angle d‘environ 30°. ► Positionnez le support métallique sur le couvercle obturateur (tampon). ► Mettez le couvercle obturateur (tampon) en place. ► Ajustez la hauteur du couvercle obturateur (tampon) en modifiant l‘angle des côtés du support métalique. ► Reposez la plaque supérieure à sa place.

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

6. Conduit des fumées et apport d’air extérieur

6.2 Prise d’air extérieur

Si besoin est, il est possible de connecter le poêle à une prise d’air extérieur. Dans le cas de pièces à vivre particulièrement étanches, il est possi- ble de raccorder le poêle à une prise d’air extérieur. Kaminofen Raccordement arrivée d‘air Tuyau Alu-Flex ORANIER Art. Nr. 9213 03 (noir) 9213 04 (gris) Rauchrohrönung Sortie des fumées Sortie des fumées ► En cas de connexion à l’air extérieur, veillez bien à ce que les conduits soient parfaitement étanches avec une entrée d’air face aux vents dominants. L’apport d’air de combustion ne peut se faire que par tuyau lisse de Ø 100 mm en acier ou plastique. En cas d‘utilisation d‘un tuyau à angle droit, il est nécessaire que celui-ci ait une section d‘ouverture d‘au moins 8000 mm². La longueur maximale du tuyau ne doit pas dépasser 6 m, ne doit pas comporter de réductions et ne doit pas avoir plus de 3 coudes à 90° ! L‘arrivée d‘air ne doit pas être réduite ou obturée par inadvertance quand le poêle est en fonctionnement. Si le raccordement à l’air extérieur est impossible, il faudra installer une prise d’air frais extérieur sup- plémentaire positionnée face aux vents dominants. Cette prise est d’autant plus nécessaire en cas de logement fortement isolé et /ou équipé d’une VMC (ventilation mécanique contrôlée). Cette arrivée d’air, obturable* lors du non-fonc- tionnement de l’appareil, doit avoir une section libre d’ouverture de 0,5 dm

• sauf si le logement ne dispose pas de ventilation par balayage (arrêté mars 1982): dans ce cas, l’arrivée d’air doit être non-obturable! Attention! Une hotte de cuisine à fort débit peut perturber la combustion d’un appareil à bois.34

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

7. Installation et mise en service

Si l‘appareil est installé sur un sol délicat ou sur une plaque de verre ainsi que pour garantir l‘exacte horizontalité de l‘installation, nous vous recomman- dons de coller des patins de feutre sous les pieds de l’appareil. Les distances minimales arrières (B1) et latérales (B2), ainsi que la distance minimale dans la zone du rayonnement de la vitre sont également mentionnées sur la plaque signalétique de l’appareil. Ces distances minimales se réfèrent à des murs inammables ou porteurs. Si ce n‘est pas le cas, il est possible de réduire ces distan- ces. Cependant, si le poêle est installé très près du mur, des traces de pyrolyse peuvent apparaitre sur le mur (traces noires dues à la décomposition thermique de dépôts de poussières).

7. Installation et mise en service

Emplacement dans la pièce d‘installation: Pour éviter tout danger d‘incendie, il est indispensable de stric- tement respecter les règles et consignes de sécurité locales en vigueur. Veuillez également respecter les distances minimales. ► Ne posez aucun objet inflammable (par ex. tapis, meubles, plantes, etc.) dans la zone de sécurité. ► La zone autour du raccordement au conduit des fumées dans le mur ne doit comporter aucun matériau inflammable ou sensible aux températures. Distances minimales à respecter: A: 100 cm dans la zone de rayonnement de la vitre B1: 25 cm distance mur arrière B2: 40 cm distance mur latéral C: 30 cm protection sol sur les côtés de la porte D: 50 cm protection sol devant la porte Les distances minimales arrières (B1) et latérales (B2), ainsi que la distance minimale dans la zone du rayonnement de la vitre sont également mentionnées sur la plaque signalétique de l’appareil. Ces distances minimales se réfèrent à des murs inammables ou porteurs. Si ce n‘est pas le cas, il est possible de réduire ces distan- ces. Cependant, si le poêle est installé très près du mur, des traces de pyrolyse peuvent apparaitre sur le mur. Il est possible de visser sur le dessous du poêle des pieds réglables en hauteur (compris dans la livraison). Nous vous en recomman- dons l'utilisation, surtout si la surface du sol n'est pas parfaitement plane.35

Manuel d’installation et d´utilisation ORANIER Polar Neo 6 I

7. Installation et mise en service

Conditions préalables: Le système respecte les consignes en vigueur et a été agréé par une autorité officielle compétente et qualifiée (par ex. maître ramoneur-fumiste). ► Assurez-vous d’avoir retiré de la chambre de combustion et du cendrier tous les documents et accessoires fournis. ► Décoller soigneusement tous les autocollants de la vitre sans y laisser de trace. Premier feu La peinture spéciale haute température de l‘appareil ne durcit qu‘après un premier feu. La peinture va tout d‘abord se ramollir pour parfaire son application et durcira de manière définitive et permanente durant le refroidissement du poêle. Veuillez noter les points suivants: ► Avant le premier feu, veuillez vous assurer qu‘aucun objet (gants, emballages plastique, etc.) ne se trouve dans le cendrier ou les voies d‘évacuation. Il est fortement déconseillé de toucher ou de frôler le poêle durant la phase premier feu. Faites tout particu- lièrement attention à ce que vos gants de protection n‘effleurent la surface située au-dessous de la poignée de la porte quand vous ouvrirez celle-ci pour une première réalimentation du poêle. ► Pendant l‘opération premier feu, ne fermez pas complètement la porte du foyer (2) pour éviter que le joint de la porte ne se colle au corps du poêle pendant la phase de ramollissement puis de durcissement de la peinture. Pendant cette première chauffe, le poêle dégagera des odeurs et des fumées, phénomène normal dû à la cuisson de la peinture et à l’évaporation des graisses de montage. Ces odeurs disparaitront rapidement. ► Veillez donc à bien ventiler la pièce. Ne déposez aucun objet sur le poêle pendant la phase de cuis- son de la peinture. Ce processus de cuisson de la peinture doit être eectué sous surveillance. Pour plus de sécurité pendant le transport, les plaques de l'habillage foyer sont en partie collées au silicone. Ce silicone sera entièrement brûlé au cours de la première ambée. Souvent, les conduits de fumées en maçonnerie qui n‘ont pas été utilisés pendant une longue période doivent être «séchés» en un premier temps. Ce n‘est qu‘après plusieurs ambées intenses que vous obtiendrez un bon tirage.36

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

Une utilisation correcte du poêle demande un peu d‘entraînement. Type du bois utilisé, épaisseur des bûches, taux de d‘humidité résiduelle, tirage du con- duit: ces paramètres ne sont pas constants et deman- dent que l‘on s‘y adapte lors de l‘utilisation du poêle.

8.1 Phase d‘allumage

► Positionnez le sélecteur de combustible (6) sur la position 8h. C‘est la position de réglage de l‘air primaire pour la combustion du bois. Position pour combustible Bois ► Ouvrez à fond l‘arrivée d‘air secondaire (glissez la tirette de réglage (7) à fond vers la gauche jusqu‘à atteindre la position Choke =Starter. Sur la position Choke, l‘arrivée d‘air secondaire est ouverte au maximum et l‘air primaire arrive de surcroit dans le foyer. Min. „Choke“ Max. Air secondaire ouvert au maximum avec de surcroit une arrivée d‘air primaire ► Déposez en travers sur le milieu de la grille du foyer 2 bûches de taille moyenne espacées d‘environ 2 à 3cm, parallèlement à l‘ouverture du foyer. ► Posez 2 ou 3 cubes d’allumage sur les bûches. ► Empilez ensuite autour des cubes d‘allumage 8 bûchettes (3-4 cm d‘épaisseur) sur 4 couches. Les flammes des cubes d‘allumage doivent par la suite pouvoir brûler librement vers le haut au contact des bûchettes. ► Allumez les cubes. ► Refermez la porte (2). Le feu brûle maintenant par le haut et enflamme ce faisant les bûches plus épaisses de la couche de dessous. L‘air primaire sera automatiquement réduit par la suite par le sélecteur de com- bustible. ► Après environ 15- 20 minutes, une fois le feu bien lancé, faites glisser la tirette de réglage d‘air secondaire (7) de la position Choke sur la position Max.. L‘arrivée d‘air primaire est complètement pilotée par le sélecteur de combustible (6). Min. „Choke“ Max. Air secondaire ouvert au maximum37

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

► Au cours de la combustion, nous vous conseillons de réduire l‘arrivée d‘air secondaire (7) en déplaçant la tirette d‘arrivée d‘air vers la droite, tout en veillant à conserver des flammes vives (sans suie sur leur sommet). À l’allumage, nous vous conseillons d’alimenter avec modération le foyer du poêle encore froid et de veil- ler à ce que le feu ne s’emballe pas trop vite, de façon à ce que les diérents matériaux puissent s’adapter progressivement à la chaleur. On évitera ainsi les risques de ssures des pierres réfractaires et les craquements dus à la dilatation des matériaux.

8.2 Réalimentation du poêle

Pour exploiter au maximum la chaleur du combustible et pour évi- ter des émissions excessives, il faut utiliser l‘appareil à sa puissance nominale. À cet effet, il est nécessaire d‘utiliser une quantité de bois de 1,23 kg pour une durée de combustion de 45 minutes. ► Ne rechargez le poêle qu’une fois le bois consumé, quand il n‘y a plus de flammes dans les braises. Cela évitera l‘echappement d‘une trop grande quanti- té de fumées lors de l‘ouverture de la porte (2). ► Veuillez ouvrir complètement l‘arrivée d‘air secondaire (tirette (7) sur la position «Max.»). Min. „Choke“ Max. Air secondaire ouvert au maximum PRUDENCE: Risques de blessures causés par l‘échappement de ammes ou de fumées lors de l‘ouverture de la porte. ► Veuillez donc ouvrir la porte progressive- ment, lentement et avec précaution. PRUDENCE: Risques de brûlures au contact des surfaces chaudes. ► Veuillez utiliser des gants de protection pour manipuler la porte et les éléments de commande. ► Pour ouvrir et fermer la porte (2) et pour la réalimentation en bois, veuillez toujours porter des gants de protection! ► Veuillez d‘abord entr‘ouvrir la porte (2) avec précaution avant de l‘ouvrir complètement. ► Déposez sur les braises 2 bûches maximum espacées d‘environ 2-3 cm parallèlement à l‘ouverture de la porte (transversalement) sur le milieu de la grille. ► Fermez la porte du foyer (2). L'apport d'air primaire est réglé automatiquement après la première ambée par le sélecteur de combustible. ► Une fois le feu bien lancé, veuillez positionner en un premier temps la tirette d'air secondaire (7) en fonction du combustible choisi comme indiqué sur le croquis ci-dessous: Position air secondaire Bois: PRUDENCE: Un chargement de bûches supérieur à la quan- tité indiquée ou l´utilisation de bois industriel (palette, bois de menuiserie, bois traité) peut entraîner une surchauffe du poêle avec en- dommagement du corps de chauffe et usure prématurée des plaques de vermiculite.38

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

► Ensuite, au cours de la combustion, nous vous conseillons de réduire l‘arrivée d‘air secondaire (7) en déplaçant la tirette d‘arrivée d‘air vers la droite, tout en veillant à conserver des flammes vives (sans suie sur leur sommet).

8.3 Réglage de la puissance de chauage

La puissance de chauffage de l‘appareil est déterminée et influen- cée par différents facteurs: Dépression (tirage) La puissance du tirage dépend de la longueur du conduit des fumées et de sa constitution ainsi que de la différence de tempéra- ture entre les fumées et l‘air extérieur. Les longs conduits en acier à double paroi engendrent un tirage puissant, les conduits en maçonnerie courts ont pour leur part un tirage faible. À la mi-saison, avec des températures extérieures de 10°C ou plus, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. On peut remédier à ces variations de tirage grâce à la tirette de réglage de l‘apport d‘air secondaire (7): ► Glissez-la vers la droite pour réduire l‘arrivée d‘air de combustion. ► Glissez-la vers la gauche pour augmenter l‘arrivée d‘air; mesure complémentaire possible: augmentez faiblement l‘ar- rivée d‘air primaire en tournant légèrement le sélecteur de combustible (6) dans le sens des aiguilles d‘une montre. Épaisseur des bûches ► Pour une combustion rapide avec puissance de chauffage élevée mais brève, veuillez utilisez des bûches plutôt minces (Ø ≤6 cm). ► Pour une combustion lente avec puissance de chauffage stable, veuillez utilisez de grosses bûches (Ø ≥10 cm) Évitez d’utiliser les tirettes d’arrivée d’air pour réduire l’allure du poêle quand il est alimenté au maximum. Vous éviterez ainsi de trop fortes émissions, des vitres encrassées et un échappement excessif de fumées lors de l‘ouverture de la porte (2). ► Pour diminuer l’allure, il est préférable de réduire la quantité de combustible tout en veillant à conserver une flamme vive.

• Sélecteurdecombustible(6) Fonctionnement: - L‘arrivée d‘air primaire reste ouverte à fond tant que le poêle est froid. Cela facilite l‘allumage et le début de la combustion dans un poêle encore froid. - Au cours du réchauffement de l‘appareil, l‘arrivée d‘air primaire se referme progressivement au fur et à mesure que la température augmente. Après une vingtaine de minutes, l‘arrivée d‘air primaire est réduite à son minimum: l‘appareil est en mode de combustion normale. - Si vous désirez fermer l‘arrivée d‘air primaire, pour éviter par exemple que la pièce où se trou- ve l‘appareil ne refroidisse quand l‘appareil ne fonctionne pas (l‘air réchauffé peut s‘échapper par l‘appareil en raison du tirage), il est possible de tourner complètement le régulateur sur la gauche, dans le sens inverse des aiguilles d‘une montre: l‘arrivée d‘air primaire est ainsi complètement fermée. Air primaire fermé ► Pour augmenter la puissance de chauffage en mode de combustion BOIS, , tournez légèrement le sélecteur de combustible (6) vers la droite dans le sens des aiguilles d‘une montre pour augmenter modérément l‘apport d‘air primaire. Apport d‘air primaire augmenté39

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

8.4 Chauffage à la mi-saison

À la mi-saison, avec des températures extérieures de 10°C ou plus ou en cas de vent chaud, le tirage peut être soumis à de fortes variations et a tendance à être trop faible. L‘appareil brûle mal ou tire mal. ► Réduisez la taille des bûches pour augmenter la tempéra- ture des fumées et stabiliser ainsi le tirage. ► Éventuellement, augmentez légèrement l‘apport d‘air primaire en tournant le sélecteur de combustible (6) sur la droite dans le sens des aiguilles d‘une montre.

8.5 Mise hors-service de l‘appareil

Mise hors-service normale de l‘appareil ► Laissez les braises s‘éteindre complèment. ► Fermez les arrivées d‘air: pour cela, poussez complètement la tirette de régulation d‘air secondaire (7) sur la droite et tournez complètement sur la gauche le sélecteur de combustible (6), dans le sens inverse des aiguilles d‘une montre. ► Sortez le cendrier (5) et videz-le. Mise hors-service urgente de l‘appareil (par ex. en cas d‘incendie) RECOMMANDATION: Conduite en cas d‘urgence (par ex. incendie): Ne vous mettez jamais vous-même en danger. Mesures possibles sans négliger par là votre propre sécurité: ► Mettez en garde les personnes présentes et demandez-leur de quitter le bâtiment sans attendre. ► Mettez immédiatement l‘appareil hors- service. En cas de surchauffe de l‘appareil AVERTISSEMENT! Danger de brûlures. ► Ne jamais jeter d’eau pour éteindre le feu! ► Fermez les arrivées d‘air: poussez complètement la tirette de régulation d‘air secondaire (7) sur la droite, et tournez complètement sur la gauche le sélecteur de combustible (6) dans le sens inverse des aiguilles d‘une montre. ► Fermez la porte du foyer (2). ► Cessez de réalimenter l‘appareil, laissez s‘éteindre le feu et les braises. ► Un professionnel qualifié devra s’assurer par la suite que l‘appareil, l’ensemble des installations d’évacuation et le conduit sont bien resté intacts.

Des cendres trop chaudes peuvent entrainer un incendie. ► Avant de jeter les cendres, veuillez vous assurer qu‘elles sont complètement refroidies. En cas de feu de cheminée AVERTISSEMENT! Danger de brûlures. ►Ne jamais jeter d’eau pour éteindre le feu! ► Fermez les arrivées d‘air: poussez complètement la tirette de régulation d‘air secondaire (7) sur la droite, et tournez complètement sur la gauche le sèlecteur de combustible (6), dans le sens inverse des aiguilles d‘une montre. ► Fermez, le cas échéant, l‘arrivée d‘air extérieur. ► Appelez les pompiers! Après l‘alerte ► Un professionnel qualifié devra s’assurer par la suite que l‘appareil, l’ensemble des installations d’évacuation et le conduit sont bien restés intacts.40

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

La peinture du poêle n’atteint sa dureté définitive qu’après plu- sieurs flambées soutenues à puissance nominale. Pour éviter d‘endommager la peinture, nous vous conseillons de nettoyer les surfaces peintes seulement après plusieurs flambées! Pour nettoyer les surfaces, n’utilisez jamais de produits abrasifs, de chiffons microfibre ou de produits liquides sur les surfaces peintes. Utilisez exclusivement un chiffon doux bien sec.

9.2 Nettoyage de la vitre

Pour nettoyer facilement la vitre, vous pouvez utiliser des produits du commerce pour vitre de poêles. Veuillez ensuite sécher avec un chiffon bien sec. Veillez à ne pas laisser couler le produit sur les joints et à ne pas vaporiser de produit liquide sur les surfaces peintes!

9.3 Nettoyage du foyer

ATTENTION! Danger de brûlures. ► L‘appareil ne peut être nettoyé que quand il est complètement refroidi ! Le foyer, les canaux de circulation de fumée et le conduit doivent être contrôlés au moins une fois par an et doivent être, si néces- saire, débarrassés de leurs dépots de suie et de cendres. ► Veuillez utiliser pour cette opération une balayette et/ou un aspirateur à cendres.

9.4 Démontage de l'habillage foyer et nettoyage des canaux

de circulation de fumées Pour nettoyer facilement les canaux de circulation des fumées, il faut retirer les éléments de l'habillage foyer et les déflecteurs. ► Soulevez le déflecteur en vermiculite du haut et retirez les pla- ques de vermiculite avant et arrière de gauche. ► Retirez maintenant le déflecteur en vermiculite du haut. ► Au-dessus se trouve un deuxième déflecteur en métal. Pour démonter celui-ci, veuillez le pousser légèrement vers le haut et le dégager de son support à baïonnette. ► On aperçoit maintenant sur la droite et sur la gauche au dessus du grand déflecteur deux autres déflecteurs métalliques facilement accessibles. Pour les démonter, veuillez les pousser légèrement vers le haut et les dégager de leur support à baïonnette. ► Sous l'ouverture prévue pour le tuyau d'évacuation des fumées, on trouvera pour finir 2 déflecteurs métalliques qu'il faudra également démonter. Pour cela, veuillez introduire votre main vers le haut dans le canal de circulation des fumées, puis soulever légèrement ces 2 déflecteurs métalliques et les retirer vers le bas.41

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

9. Nettoyage, entretien et maintenance

► Maintenant retirez du foyer les plaques de vermiculite avant et arrière de droite et ensuite la plaque arrière. ► Retirez la grille et la sole foyère en fonte. Effectuez ensuite le remontage dans l‘ordre inverse. Il est possible que des fissures superficielles apparais- sent sur les plaques de vermiculite. Ces ssures super- cielles ne sont pas graves à priori tant que le corps métallique n‘est pas par là mis à nu. S‘il le devient, il sera nécessaire de changer les plaques de vermiculite. Ces plaques sont exclues de la garantie.42

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

10. Remédier aux dysfonctionnements

Description du problème Causes possibles Test Solutions Les fumées s’accumulent pen- dant l’allumage et se répandent dans la pièce. La combustion fonc- tionne correctement par la suite. Le tirage de la chemi- née est trop faible pour le poêle encore froid (plus la température des fumées est élevée, plus le tirage est fort).

Utilisez plus de petit bois pour obtenir rapidement une température des fumées élevée.

Faites faire les calculs pour votre cheminée et faites- la optimiser si besoin. Le feu ne brûle pas correctement, la vitre s’encrasse petit à petit. Quantité de bois insuffisante.

Augmentez la quan- tité de bois.

Pour utiliser une quantité de bois correcte, veuillez suivre les consignes de ce manuel.

Vérifiez l‘arrivée d‘air. Les bûches sont trop grosses ou trop courtes.

Á l’allumage, utilisez plus de petit bois et des bûches de 25 à 33 cm de longueur et de l’épaisseur d’un avant-bras.

Fendez vos bûches en quartiers moins gros. Le bois est trop humi- de. ► Testez l‘humidité à coeur du bois avec un testeur. L‘humidité résiduelle doit être inférieure ou égale à 20%.

Utilisez seulement du bois séché pendant au moins 2 ans dans un endroit sec et bien ventilé. La tirette d’arrivée d’air n‘est pas suffisamment ouverte.

Contrôlez le positionnement correct de la tiret- te d’arrivée d’air à l‘aide votre manuel.

Expliquez l‘utilisation de l‘appareil aux autres membres de la famille , étiquetez si besoin les tirettes. ► Vérifiez l‘arrivé d‘air. Le tirage est trop faible.

Faites mesurer le tirage de votre conduit des fumées.

Faites refaire les calculs du conduit des fumées et faites-le optimiser si besoin. ► S‘assurer de la bonne arrivée d‘air. Dépots de suie dans le tuyau. Le tirage s‘est-il dégradé au cours des dernières semaines?

Nettoyez le tuyau régulièrement.

Évitez une trop longue portion horizontale du tuyau. Le bois brûle trop vite. Tirage trop fort.

Faites l’essai d’ouvrir la trappe de révision dans la cave pour réduire le tirage.

Contrôlez le positionnement correct des tirettes d’arrivée d’air dans votre manuel.

Si possible, prévoyez l’installation d‘un modéra- teur de tirage. Le joint de la porte n’est plus étanche. ► Quand le poêle est froid: coincez une feuille de papier entre le corps du poêle et la porte. La feuille ne doit pas pouvoir glisser.

Changez le joint. La température exté- rieure est trop haute (mi-saison).

La combustion est normale quand il fait plus froid.

À la mi-saison, veuillez utiliser beaucoup de bois d‘allumage. Faites éventuellement un feu d‘amorçage dans le bas du conduit des fumées.43

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

10. Remédier aux dysfonctionnements

Description du problème Causes possibles Test Solutions Calaminage du corps métallique dans le foyer. Quantité de combusti- ble trop importante, donc température de combustion trop haute.

Pesez les quantités de combustible. Elles doivent être confor- mes aux quantités indiquées dans ce manuel.

Respectez les quantités de combustible indi- quées dans ce manuel. Vérifiez la position des tirettes de réglage. Le poêle «siffle» . Tirage trop fort.

Ouvrez la trappe de ramonage dans la cave, pour faire un essai à tirage plus faible.

Si possible, prévoyez l’installation d’un modéra- teur de tirage. L’air secondaire ou ter- tiaire tourbillonne dans le foyer à cause d’un tirage trop fort.

À titre d’essai, obtu- rez les trous d’air ter- tiaire de la plaque du fond de l’habillage foyer, par ex. en y introduisant des vis.

Réduisez le tirage. ► La plupart du temps, un biseautage (ou chan- freinage) des trous d’air tertiaire pour en élimi- ner les arrêtes trop vives suffit à régler le pro- blème. Le poêle «craque». Température trop haute dans le foyer.

Utilisez des quan- tités de bois moins importantes.

Choisissez la quantité de combustible et la posi- tion des tirettes de réglage en fonction des indications de votre manuel. Le poêle «cliquète». Dilatation des matéri- aux en fonction de la température du foyer. Bruit normal dû à la dilatation.

Choisissez la quantité de combustible et la posi- tion des tirettes de réglage en fonction des indications de votre manuel. Le poêle dégage des odeurs «chimiques». La peinture de l’appareil ou des tuyaux n’est pas encore « cuite».

Utilisez des quantités de bois plus impor- tantes.

Veuillez « cuire» la peinture de l’appareil ou des tuyaux ( ➔ 7.2 Premier feu)

Températures trop élevées dues à un tirage trop fort.

Faites refaire les calculs du conduit des fumées.

Si possible, prévoyez l’installation d’un modéra- teur de tirage. L’habillage intérieur du foyer est fêlé. Heurts lors de la réa- limentation en bois, surcharge de bois ou utilisation de bois trai- tés ou de récupération industriel. Usure normale. ► Ces ssures supercielles ne sont pas graves à priori, tant que le corps métallique n’est pas par là mis à nu. S’il le devient, il sera nécessaire de changer les plaques de vermiculite. Présence de sable dans le foyer. Frottements dus au bois ou au flux mas- sique des fumées. Usure normale. ► Cette présence de sable est inoffensive.

le corps métallique commence à être à nu

veuillez changer les plaques concernées. ► Veillez à poser les bûches en position horizon- tale.44

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

Cher Client Nous tenons à vous féliciter pour l’achat de votre poêle ORANIER! Les poêles ORANIER vous offrent une technologie de pointe mûrie et fiable et allient une parfaite fonctionnalité à un design attrayant. Pour un parfait fonctionnement et de manière à ce que vous obte- niez toute satisfaction, faites appel à un installateur spécialiste de la marque. Il vous assurera une installation dans les règles de l’art et assumera l’entière responsabilité de l’installation finale, ainsi que le service après-vente s’il y a lieu. Service après-vente / Pièces de rechange Votre poêle comporte un certain nombre de pièces d’usure. Veuillez en contrôler l’état régulièrement et lors de l’entretien annuel. Votre revendeur est à même de vous fournir les pièces de rechanges adéquates. Pour toute demande de renseignements ou de pièces détachées, consulter votre revendeur et indiquez-lui la référence et le numéro de série qui se trouve sur la plaquette signalétique de l’appareil et que nous vous conseillons de retranscrire ci- dessous:45

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

12. Garantie contractuelle ORANIER

Nous garantissons nos appareils contre tout vice de fabrication dans les limites des dispositions ci-après: - la garantie est limitée à l’échange ou à la réparation en nos usines des pièces reconnues défectueuses par nos services, après examen et contrôle en nos usines, à l’exclusion de toute autre indemnité. - les pièces incriminées sont à retourner à votre revendeur avec copie de la facture d’achat et d’installation de l’appareil. Les frais de démontage et de remontage, les frais de main-d’œuvre ainsi que les éventuels dommages occasionnés par le transport ne peuvent en aucun cas être imputés au fabricant. La durée de garantie est de - 2 ans pour les poêles bois, poêles cheminée, foyers, de chauffa- ge par convection - 2 ans pour les poêles bois, foyers, de chauffage de type hydro. La garantie court à partir de la date de livraison de l’appareil par l’installateur, et ne peut s’appliquer que si votre appareil a été installé dans le respect des normes, des règles de l’art et confor- mément aux règles techniques rappelées dans la notice jointe à l’appareil. La garantie ne s’applique que dans la mesure où les recomman- dations et règles de fonctionnement de la notice de l’appareil sont strictement suivies. Sont exclus de la garantie - les joints - les garnitures réfractaires du corps de chauffe - les déflecteurs et grilles foyères - les habillages décoratifs pierres, marbres ou granit qui peuvent présenter des nuances de couleur ou de texture, des inclusions ou des veinages inhérents à ces matériaux naturels et qui de ce fait ne peuvent pas être considérés comme des défauts - les habillages décoratifs en céramique qui peuvent présenter des variations de couleur et des craquelures appelées«faïença- ge », caractéristiques naturelles et inhérentes au matériau et à l’utilisation. - les vitres des poêles. Elles sont en vitrocéramique, résistantes à des températures de l’ordre de 800°C, températures jamais at- teintes en usage courant dans le corps de chaue. Les accidents mécaniques du verre ne pourraient résulter que d’un choc, d’une mauvaise utilisation ou d’une mauvaise installation et sont de ce fait exclus de la garantie. - tout défaut qui serait consécutif à un excès de tirage du conduit de fumée et / ou au non- respect des prescriptions de la notice. Généralités - Les interventions du revendeur et le remplacement éventuel de pièces au titre de la garantie ne sauraient prolonger la durée de la garantie. Les nouvelles pièces ne seront couvertes que par la durée de garantie initiale restante. - La société décline toute responsabilité pour les dommages matériels et corporels causés directement ou indirectement aux personnes, animaux ou choses suite à la non-observation des prescriptions de la notice d’installation et d’utilisation jointe à l’appareil. - Sont exclus de la garantie toutes les conséquences d’évènements non-imputables au produit, tel que décharge électrique suite à orage ou défaut électrique, inondation, incendie, secousses sis- miques, événements climatiques etc. Les dispositions de la garantie ne sont pas exclusives du bénéce au prot de l’acheteur de la garantie légale pour défauts et vices cachés qui s’appliquent dans les conditions des articles 1641 et suivants du code civil et des dispositions relatives à la garantie de conformité visées aux articles 211-4, 211-5 et 211-12 du code de la consommation.46

Manuel d’installation et d´utilisation ORANIER Polar Neo 4 R I

13. Conformités aux normes

Veuillez noter: ► Avant l’installation et la mise en service de l’appareil, veuillez vous assurer qu’aucun élément de fonction (manettes de réglage, habillage, joints, porte, buse, etc.) n’a été endommagé au cours de la livraison. ► Si vous constatez des dégâts quels qu’ils soient, veuillez contacter au plus vite votre revendeur! Ce manuel vous informe sur les fonctions et l’utilisation de votre poêle et est partie intégrante du produit. ► Veuillez suivre scrupuleusement ses instructions et conservez-le soigneusement pour toute référence ultérieure et afin de pouvoir le consulter au début de chaque nouvelle période de chauffage. Rendement et émissions: se référer au certicat «Marquage CE» contenu dans ce manuel ! Appareil conforme aux exigences de la norme EN 13240 Homologation DIBt: Z-43.12-440

13. Conformités aux normes

L’appareil ne doit en aucun cas subir de modifications ! L’acheteur et utilisateur d’un poêle à bois est tenu de s’informer sur son manie- ment correct à l’aide de ce manuel. Le non-respect des instructions et mises en garde contenues dans ce manuel entrainera l’annulation immédiate de votre garantie. Merci de votre compréhension!

13.1 Normes en vigueur

16. Energielabel und Produktdatenblatt / Label énergétique et fiche produit

16. Energielabel und Produktdatenblatt nach EU-Verordnung /

Label énergétique et fiche produit selon les normes EU Warenzeichen/ trademark/ marque

Identification de l’appareil À mentionner en cas de commande de pièces de rechange ou en cas de demande d’intervention SAV! Veuillez nous commu- niquer le type, le numéro de série, les références de votre modèle, ainsi que le numéro de fabrication et la date du tampon de contrôle. Pour plus de facilité, veuillez cocher sans attendre la case correspondant au modèle de votre appareil dans le tableau ci-dessous.
