P-touch PT-1500PC - Imprimante BROTHER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Imprimante à étiquettes thermique, connectivité USB, résolution d'impression de 300 dpi, vitesse d'impression jusqu'à 20 mm/s.
Utilisation	Conçue pour imprimer des étiquettes personnalisées pour le bureau, l'organisation domestique et les projets de bricolage.
Maintenance et réparation	Remplacement des rubans d'impression et nettoyage régulier de la tête d'impression recommandé pour un fonctionnement optimal.
Sécurité	Utiliser uniquement avec les accessoires et consommables recommandés par le fabricant pour éviter les risques d'incendie ou de défaillance.
Informations générales	Compatible avec Windows et Mac, logiciel P-touch Editor inclus pour la création d'étiquettes, garantie limitée de 2 ans.

FOIRE AUX QUESTIONS - P-touch PT-1500PC BROTHER

Comment installer le logiciel de l'imprimante BROTHER P-touch PT-1500PC ?

Pour installer le logiciel, insérez le CD fourni dans votre lecteur ou téléchargez le logiciel depuis le site officiel de Brother. Suivez les instructions à l'écran pour compléter l'installation.

Pourquoi mon imprimante ne s'allume-t-elle pas ?

Vérifiez que l'imprimante est correctement branchée à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état et bien connecté.

Comment remplacer la cassette d'étiquettes ?

Ouvrez le couvercle de l'imprimante, retirez l'ancienne cassette d'étiquettes et insérez la nouvelle en vous assurant qu'elle est bien en place avant de refermer le couvercle.

Comment résoudre les problèmes d'impression floue ?

Assurez-vous que la cassette d'étiquettes est correctement installée et qu'elle n'est pas endommagée. Vérifiez également les paramètres de qualité d'impression dans le logiciel.

Mon imprimante ne se connecte pas à mon ordinateur, que faire ?

Vérifiez que le câble USB est bien connecté aux deux appareils. Essayez de changer de port USB sur votre ordinateur ou de redémarrer les deux appareils.

Comment nettoyer la tête d'impression ?

Utilisez un chiffon doux et sec pour nettoyer délicatement la tête d'impression. Évitez d'utiliser des produits chimiques qui pourraient endommager l'imprimante.

Comment mettre à jour le firmware de l'imprimante ?

Visitez le site web de Brother, recherchez votre modèle et téléchargez la dernière version du firmware. Suivez les instructions fournies pour mettre à jour.

Que faire si l'imprimante affiche un message d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Effectuez les actions recommandées pour résoudre le problème.

Comment changer la langue de l'imprimante ?

Accédez aux paramètres de l'imprimante via le logiciel sur votre ordinateur et sélectionnez la langue souhaitée dans le menu des options.

MODE D'EMPLOI P-touch PT-1500PC BROTHER

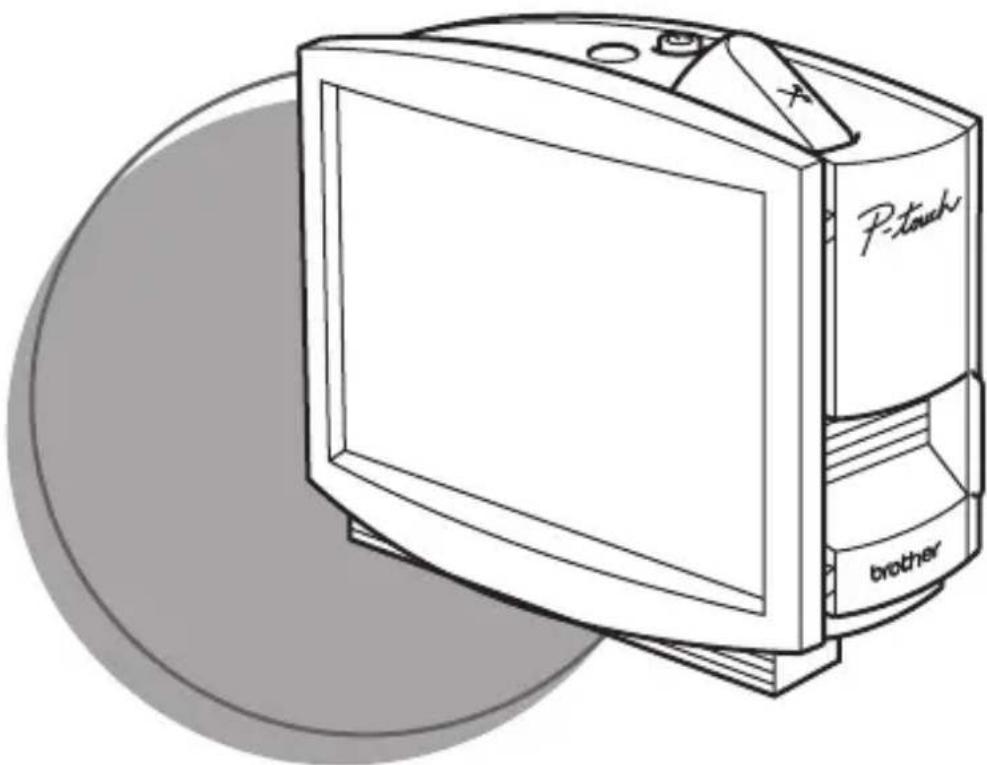

Quick Reference Guide de référence rapide

Guide de référence rapide

Merci d'avoir acheté la P-touch 1500PC !

Avec votre nouvelle imprimante d'étiquette Brother, vous pourrez imprimer des étiquettes personnalisées pour n'importe quel usage. Il suffit d'insérer une cassette d'étiquettes dans la PT-1500PC, de concevoir votre étiquette avec le logiciel de conception d'étiquette P-touch fourni, et de l'imprimer. Votre étiquette personnalisée s'imprime en quelques secondes. Les cassettes de ruban d'étiquettes existent en différentes tailles et en différentes couleurs - ce qui est idéal pour faire un codage par couleur d'étiquette ou pour tous vos autres besoins d'étiquetage spéciaux.

Les deux applications de conception d'étiquettes sont enregistrées sur le CD-ROM. Le logiciel P-touch Quick Editor facile à utiliser vous permet d'écrire un texte et d'effectuer un formatage rapide de façon à imprimer instantanément des étiquettes simples. L'application P-touch Editor Ver.3.1 plus perfectionnée permet non seulement d'automatiser les fonctions de page complexes, mais également d'utiliser tout un choix de modèles préformatés à utiliser immédiatement.

Avis de conformité aux normes du ministères des communications du Canada

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de classe B prescrites dans la norme sur le matériel brouilleur: "Appareils Numériques", NMB-003 édictée par le Ministère des Communications.

Table des matières

Déballage 2

Description générale 2

Précautions générales 2

Insertion d'une photo dans le cadre à photo 3

Les cassettes de ruban .... 3

Remplacement de la cassette de ruban 4

Raccordement de l'adaptateur secteur .... 4

Touche d'alimentation/avance 5

Raccordement du câble d'interface USB 5

Logiciel et pilote d'imprimante .... 5

Pour les utilisateurs d'un ordinateur compatible PC (Windows® 98/98SE/Me/2000) ...... 6

Avant l'installation 6

Installation de P-touch Quick Editor 6

Installation de P-touch Editor Ver.3.1 8

Installation du pilote d'imprimante 9

Consultation du mode d'emploi 9

Désinstallation du logiciel et du pilote d'imprimante 10

Remplacement, suppression ou ajout d'un autre pilote d'imprimante .... 10

Pour les utilisateurs d'un Macintosh .... 12

Avant l'installation 12

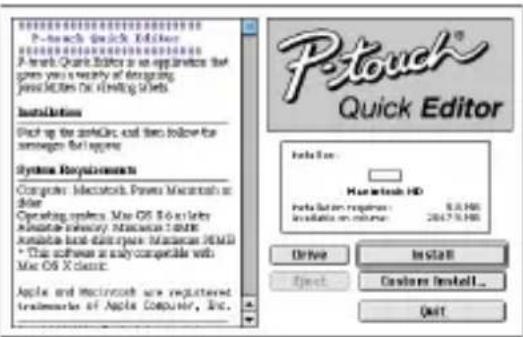

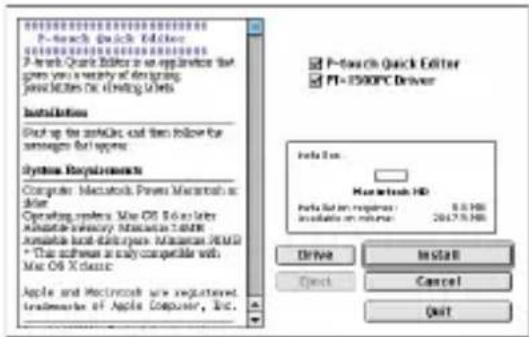

Installation de P-touch Quick Editor 12

Installation de P-touch Editor Ver.3.1 13

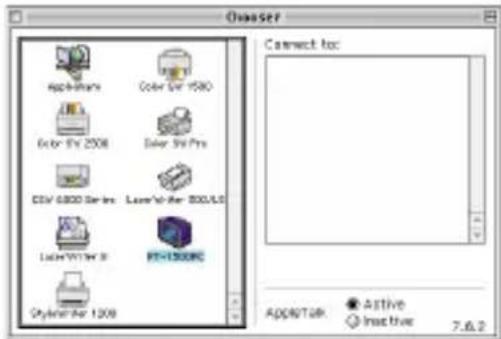

Sélection de l'imprimante 14

Consultation du mode d'emploi 14

Désinstallation du logiciel et du pilote d'imprimante 14

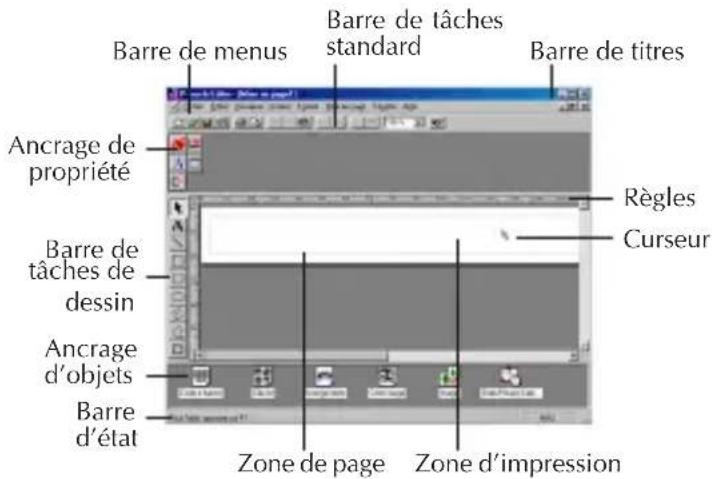

Lancement du logiciel P-touch Editor Ver.3.1 15

Lancement de P-touch Editor Ver.3.1 15

Lancement du logiciel P-touch Quick Editor 16

Lancement de P-touch Quick Editor 16

Utilisation de P-touch Quick Editor 16

Réglage de la taille de l'étiquette 16

Entrée de texte 17

Importation de texte 17

Utilisation de la liste d'historique du texte 17

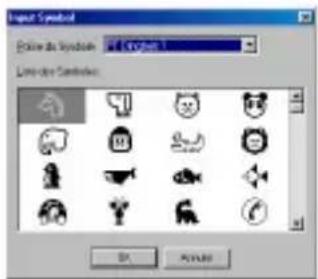

Ajout d'un symbole 17

Changement de la couleur du fond 18

Affichage du texte 18

Impression 18

Masquage/affichage de P-touch Quick Editor (Windows seulement) 18

Pour quitter P-touch Quick Editor 18

Impression d'une étiquette 19

Retrait du dos de l'étiquette 19

Pour quitter P-touch Quick Editor 20

Entretien 20

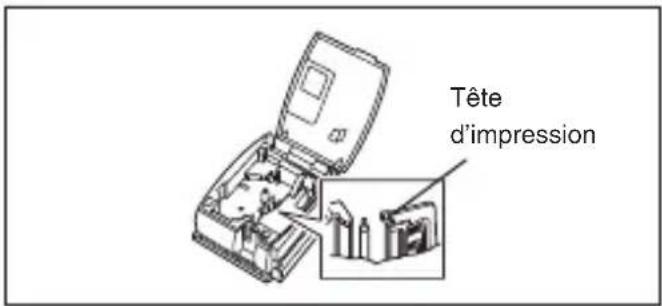

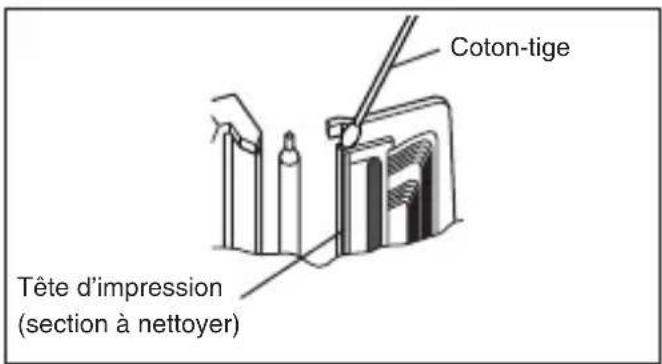

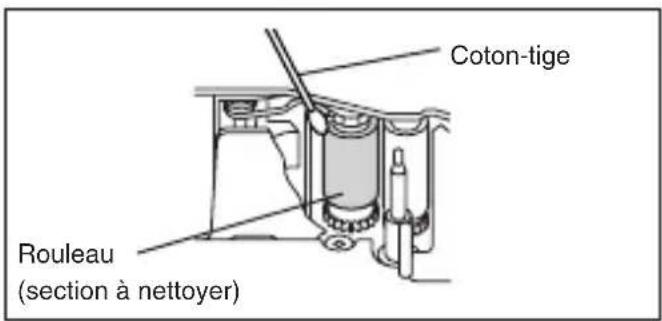

Nettoyage de la tête d'impression et du rouleau 20

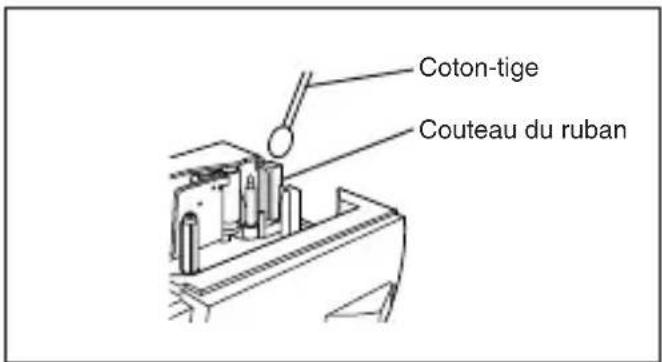

Nettoyage du couteau du ruban 21

Dépannage 21

Contrôle de l'état de P-touch 21

Solution des problèmes 22

Spécifications du matériel 22

Accessoires 23

Déballage

• PT-1500PC (avec cadre à photo monté)
- Cassette de ruban TZ de 12 mm (1/2 po) de large (caractères noirs sur fond blanc ; 26 1/4 pi (8 mètres))
- Adaptateur secteur (modèle AD-60 ; pour le branchement de la PT-1500PC dans la prise secteur)
- Câble d'interface USB (pour le raccordement de la PT-1500PC à un ordinateur compatible PC ou un Macintosh)
- Référence rapide
- CD-ROM contenant le logiciel PC et Mac et leurs manuels

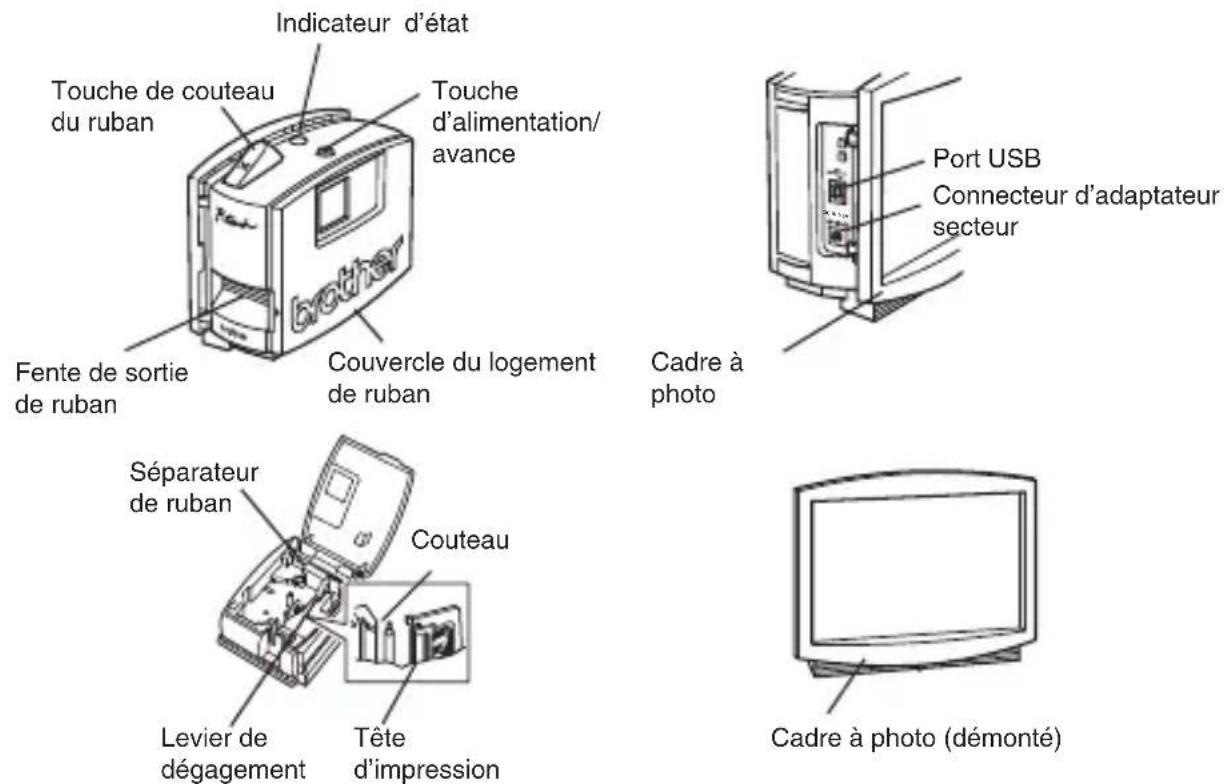

Description générale

Précautions générales

• Utilisez exclusivement des rubans Brother TZ avec cet appareil. N'utilisez pas de rubans ne portant pas le logo TZ
- Ne tirez pas sur le ruban qui sort de la P-touch. Vous risqueriez d'endommager le ruban.
- Evitez d'utiliser l'appareil dans des endroits très poussiéreux, et mettez-le à l'abri des rayons du soleil et de la pluie.
- N'exposez pas l'appareil à des températures ou une humidité élevées.
- Ne laissez pas d'objets en vinyle ou en caoutchouc en contact avec l'appareil pendant longtemps. Cela pourrait laisser des taches.
- Ne nettoyez pas l'appareil avec de l'alcool ou d'autres solvants organiques. Utilisez uniquement un linge doux et sec.
- Ne posez de corps étrangers ni rien d'autre sur l'appareil.
- Pour ne pas vous blesser, ne touchez pas le tranchant du couteau.
- Ne touchez pas la tête d'impression, qui devient très chaude pendant l'utilisation de la P-touch. La tête d'impression reste encore chaude quelque temps après la mise hors tension.
- Utilisez uniquement l'adaptateur secteur fourni (modèle AD-60), qui a été conçu exclusivement pour l'appareil. L'utilisation d'un autre adaptateur secteur annulerait la garantie.
- Utilisez uniquement le câble d'interface USB fourni. L'utilisation d'un autre câble annulerait la garantie.
- Si vous ne prévoyez pas d'utiliser l'appareil pendant un certain temps, débranchez l'adaptateur secteur.
• N'essayez pas de démonter la P-touch.
- IBM ^ est une marque de International Business Machines, Inc.
- Microsoft® et Microsoft Windows® sont des marques déposées de Microsoft Corp. aux Etats-Unis et dans d'autres pays.
• Macintosh et Power Macintosh sont des marques déposées de Apple Computer, Inc.
- Tous les autres noms de logiciels et de produits sont des marques ou des marques déposées des sociétés respectives.

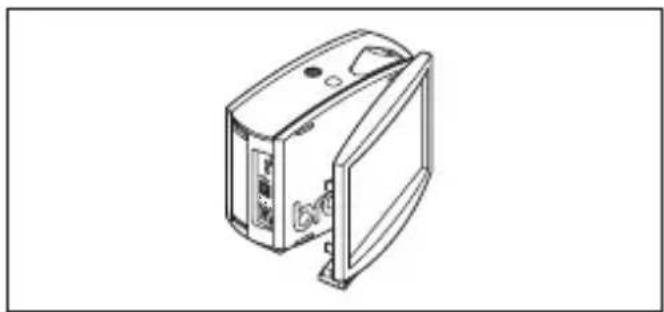

Insertion d'une photo dans le cadre à photo

Vous pouvez insérer une photo dans le cadre à photo fixé à la PT-1500PC, ce qui en fait un élément décoratif sur votre lieu de travail.

Pour insérer la photo dans le cadre à photo, vous avez deux méthodes au choix :

- En retirant le cadre à photo de la PT-1500PC

①Retirez le cadre à photo de la PT-1500PC en tirant délicatement sur le cadre, et en le saisissant par l'arrière de la PT-1500PC comme indiqué.

Faites attention à ce que le couvercle du logement du ruban ne s'ouvre pas quand vous retirez le cadre à photo.

②Retirez le dos en carton et la feuille de protection transparente du cadre à photo.

③Empilez la feuille de protection transparente, la photo et le dos en carton l'un sur l'autre, dans cet ordre, face vers le bas.

4 Insérez une extrémité de la pile sous les deux languettes sur un côté du cadre, puis insérez la pile sous les deux languettes de l'autre côté du cadre.

⑤ Fixez le cadre à photo sur le côté de la PT-1500PC opposé au couvercle du logement du ruban.

- Sans retirer le dos en carton ni la feuille de protection transparente du cadre à photo

●Glissez la photo entre le dos en carton et la feuille de protection transparente.

Les cassettes de ruban

- Ne tirez pas sur le ruban qui sort de la P-touch. Vous risqueriez d'endommager le ruban.

- Si vous fixez l'étiquette sur une surface humide ou sale, elle risque de se décoller facilement. Avant de fixer l'étiquette, nettoyez la surface où vous allez la coller.

- Selon les conditions de l'environnement et le matériau, l'état, la rugosité et la forme de la surface de fixation, il est possible que l'étiquette se déplace ou se décolle. Pour vérifier la force d'adhérence de l'étiquette ou avant d'utiliser l'étiquette sur un endroit particulièrement sensible, faites un essai en collant un petit morceau d'étiquette sur une section dissimulée de la surface de collage prévue.

- Le soleil, le vent et la pluie risquent de provoquer une perte de couleur de l'étiquette ou de la décoller.

- Les inscriptions effectuées avec une encre à base d'huile ou à base d'eau risquent d'être visibles même si l'étiquette est collée dessus. Pour les dissimuler, collez deux étiquettes l'une sur l'autre, ou utilisez un autocollant à base sombre.

- Ce ruban peut ne pas convenir dans les cas où des dommages ou des blessures risquent d'entraîner des obligations contractuelles.

Remplacement de la cassette de ruban

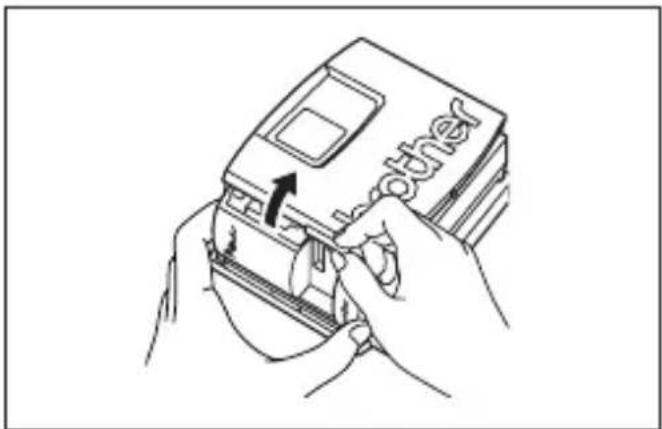

Soulevez le couvercle du logement du ruban pour l'ouvrir. La cassette se dégage également.

Faites attention à ce que le cadre à photo ne tombe pas lorsque le couvercle du logement du ruban est ouvert.

②S'il y a déjà une cassette de ruban dans l'appareil, sortez-la en tirant droit dessus.

3 Si le ruban encreur de la cassette de ruban à installer est distendu, tournez la roue dentée avec le doigt dans le sens de la flèche sur la cassette jusqu'à ce que le ruban soit bien tendu. Par ailleurs, vérifiez que l'extrémité du ruban avance bien sous le guide de ruban.

Si vous insérez une cassette de ruban neuve dotée d'une butée, n'oubliez pas de retirer la butée.

4 Insérez la cassette de ruban à fond dans le logement de ruban en veillant à ce que tout le dos de la cassette touche bien le fond du logement.

Lorsque vous insérez la cassette de ruban, veillez à ce que le ruban ne soit pas pris sur le coin du guide métallique.

⑤ Refermez le couvercle du logement de ruban à fond en appuyant sur la section hachurée du couvercle près de la fente de sortie du ruban.

Cassette de ruban Séparateur de cassette

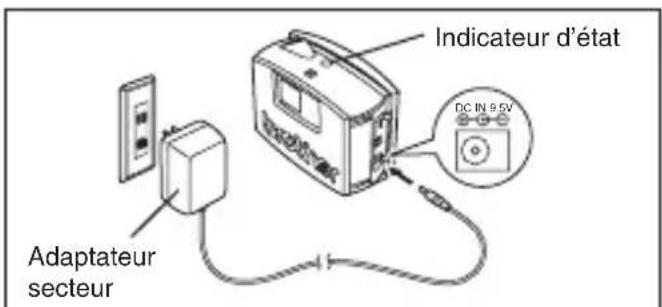

Raccordement de l'adaptateur secteur

Raccordez l'adaptateur secteur à la PT-1500PC comme indiqué ci-dessous.

① Insérez la fiche du cordon de l'adaptateur dans le connecteur marqué DC IN 9.5V sur la PT-1500PC.

② Insérez la fiche de l'adaptateur dans la prise secteur la plus proche. L'indicateur d'état s'allume en vert pour indiquer que l'appareil est sous tension.

Pour mettre la PT-1500PC hors tension, appuyez sur la touche d'alimentation/ avance de façon que l'indicateur d'état s'éteigne.

Indicateur d'état DC IN 9.5V Adaptateur secteur

Touche d'alimentation/avance

La touche d'alimentation/avance (øsert à mettre la PT-1500PC sous et hors tension et à avancer le ruban.

- Pour mettre la PT-1500PC sous et hors tension :

●Appuyez une fois sur .

• Pour avancer le ruban :

●Maintenez éfoncée pendant au moins deux secondes.

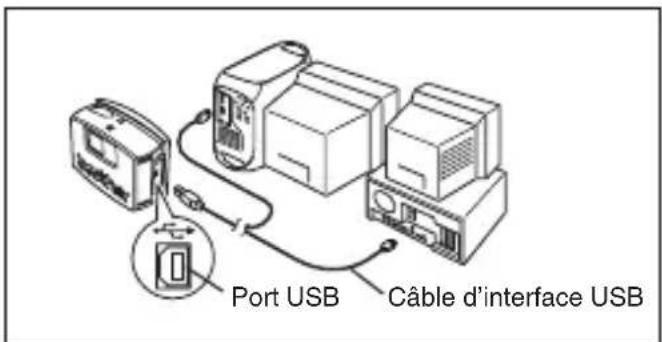

Raccordement du câble d'interface USB

Raccordez la PT-1500PC à l'ordinateur comme indiqué ci-dessous.

Lorsque vous raccordez la PT-1500PC à un ordinateur compatible IBM PC, il faut que le logiciel de conception d'étiquettes et le pilote d'imprimante soient installés avant de raccorder la PT-1500PC à l'ordinateur et de la brancher sur l'adaptateur secteur. Effectuez la procédure d'installation des pages 6 à 10 pour installer le logiciel et le pilote d'imprimante, puis raccordez la PT-1500PC à l'ordinateur lorsque vous y êtes invité.

① Insérez le connecteur plat du câble d'interface USB fourni dans le port USB de l'ordinateur.
② Insérez le connecteur carré du câble d'interface USB fourni dans le port USB

( ) de la PT-1500PC.

Si vous faites le raccordement USB via un concentrateur, le raccordement peut ne pas être correct en fonction du type de concentrateur. Si l'impression n'est pas possible avec un raccordement par concentrateur, essayez de raccorder la PT-1500PC directement à l'ordinateur avec le câble d'interface USB.

Port USB Câble d'interface USB

Logiciel et pilote d'imprimante

Brother Co., Ltd. et ses fournisseurs détiennent tous les droits et les droits d'auteur de ce logiciel (y compris, mais sans s'y limiter, les programmes, images, clip art, modèles, et textes incorporés dans le logiciel), le texte des manuels fournis et les copies du logiciel. Ce logiciel, en partie ou en totalité, ne peut être ni copié, ni modifié, ni désossé, ni démonté ni décompilé sans permission.

Le CD-ROM fourni permet d'installer les programmes suivants :

• P-touch Quick Editor
• P-touch Editor Ver.3.1
- Pilote d'imprimante PT-1500PC

Pour les utilisateurs d'un ordinateur compatible PC (Windows® 98/98SE/Me/2000)

Pour pouvoir imprimer des étiquettes sur la PT-1500PC, il faut que le logiciel de conception d'étiquettes et le pilote d'imprimante de la PT-1500PC soient installés. Pour concevoir les étiquettes à imprimer sur la PT-1500PC, vous avez deux applications au choix sur le CD-ROM : P-touch Quick Editor, et P-touch Editor Ver.3.1.

Avant l'installation

Vérifiez que la configuration de votre système remplit les conditions suivantes.

Ordinateur : IBM PC ou compatible

Système d'exploitation : Microsoft® Windows® 2000 ou préinstallé avec Windows® 98/98SE/Me

Espace libre sur le disque dur : Au moins 20 Mo

Mémoire disponible : Au moins 32 Mo

Moniteur : Carte graphique VGA ou plus puissante

Port USB

Lecteur de CD-ROM

Ne raccordez pas la PT-1500PC à l'ordinateur avant d'avoir installé le logiciel de conception d'étiquettes, sinon il risque de ne pas être installé correctement. Ne raccordez pas la PT-1500PC avant d'y avoir été invité.

L'installation de Windows® 2000 exige des privilèges d'administrateur. De plus, l'impression exige des privilèges d'administrateur ou d'utilisateur de puissance. Ce logiciel ne peut pas fonctionner dans des groupes d'utilisateurs.

Installation de P-touch Quick Editor

Le logiciel P-touch Quick Editor assure un accès rapide aux fonctions de conception d'étiquette les plus simples permettant une entrée de texte et une impression instantanée des étiquettes. Installez le logiciel P-touch Quick Editor sur le PC en procédant de la manière suivante.

① Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Une boîte de dialogue s'affiche automatiquement pour vous permettre de sélectionner la langue.

Si la boîte de dialogue ne s'affiche pas automatiquement, double-cliquez sur "Poste de travail" dans le bureau, double-cliquez sur l'icône du lecteur de CD-ROM qui renferme le CD-ROM, puis double-cliquez sur "Setup.exe" pour afficher la boîte de dialogue.

② Sélectionnez la langue de votre système d'exploitation Windows, puis cliquez sur le bouton OK. Une boîte de dialogue s'affiche pour vous permettre de sélectionner quoi installer.

Si vous ne souhaitez installer que le pilote d'imprimante, cliquez sur le bouton du bas (Driver) sur le côté droit. La première boîte de dialogue Configuration du pilote s'affiche pour vous informer que le pilote d'imprimante de la PT-1500PC va être installé.

Configuration du plan (Elastic PT 1500PC) La plan support only configuts: Elastic PT 1500PC Configuration File accessable pour en terminée pour financement PT-1500PC. Pour les techniques de la construction • Use in demand. Pour continue to copy out Elastic! La configuration requirements.

Continuez avec la procédure de "Installation du pilote d'imprimante", à la page 9.

Pour installer le logiciel P-touch Editor Ver.3.1, cliquez sur le bouton du haut (P-touch Editor) sur le côté droit. Ensuite, effectuez la procédure de "Installation de P-touch Editor Ver.3.1", à la page 8.

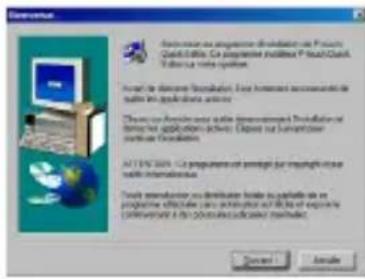

③ Cliquez sur le bouton gauche (P-touch Quick Editor). L'assistant InstallShield® pour l'installation du logiciel P-touch Quick Editor est lancé, puis la boîte de dialogue Bienvenue s'affiche.

4 Lisez attentivement le contenu de la boîte de dialogue, puis cliquez sur le bouton Suivant pour continuer. La boîte de dialogue Informations utilisateur s'affiche.

5 Entrez les informations nécessaires dans les cases appropriées (si les informations ont déjà été enregistrées dans Windows®, elles s'affichent automatiquement), puis cliquez sur le bouton Suivant. Une boîte de dialogue s'affiche vous demandant de confirmer les informations entrées.

Confirmation Encomptions Pour les uscurs les informations d'encomptions File Format Document Description Ex information confite condes ? OK Cancel

⑥ Cliquez sur le bouton Oui pour enregistrer les informations entrées.

Pour modifier les informations, cliquez sur le bouton Non, puis revenez à l'étape 4.

La boîte de dialogue Sélection du dossier d'installation s'affiche.

Solutions de dunes d'installation NOTESL inclinée Pascal Bank, Pétay en le studio Setout Pour appara en dresse pour au Suisse Pour appara l'application dans un active Dunes, approves et Presets Pour appara d'installation, dans un dresse Dynein d'installation C:\Program Files\Software\Book\Edit Presets Presets Save Send

⑦Cliquez sur le bouton Suivant pour commencer l'installation.

⑧ Lorsque P-touch Quick Editor est installé, une boîte de dialogue s'affiche pour vous permettre de sélectionner où ajouter le raccourci d'accès à P-touch Quick Editor (page 16).

9 Sélectionnez l'emplacement du raccourci et cliquez sur le bouton Suivant. Une boîte de dialogue s'affiche pour vous permettre de sélectionner si vous souhaitez installer le pilote d'imprimante ou non.

Pour installer le pilote d'imprimante, cliquez sur le bouton Oui. La première boîte de dialogue Configuration du pilote s'affiche pour vous informer que le pilote d'imprimante de la PT-1500PC va être installé.

Continuez avec la procédure de "Installation du pilote d'imprimante", à la page 9.

Si le pilote d'imprimante est déjà installé, cliquez sur le bouton Non. Une boîte de dialogue s'affiche pour vous indiquer que l'installation est terminée.

Installation Wizard Install Tools: a version of a copy of files. Pour les usifs d'actions pour les usifs de la file. Pour les usifs d'actions pour les usifs de la file. Pour les usifs d'actions pour les usifs de la file. Pour les usifs d'actions pour les usifs de la file. Pour les usifs d'actions pour les usifs de la file. Pour les usifs d'actions pour les usifs de la file. Pour les usifs d'actions pour les usifs de la file. Pour les usifs d'actions pour le software de l'article or project on software.

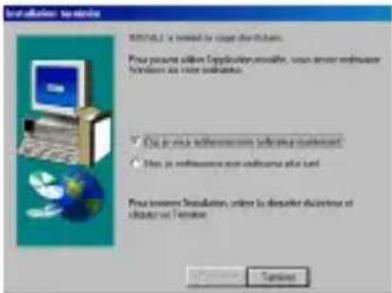

Sélectionnez "Oui, je veux redémarrer mon ordinateur maintenant", cliquez sur le bouton Terminer pour redémarrer l'ordinateur, et enlevez le CD-ROM de l'ordinateur.

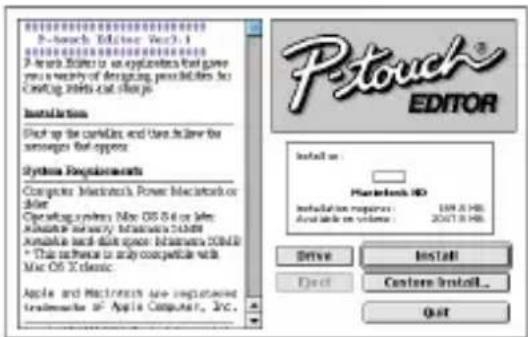

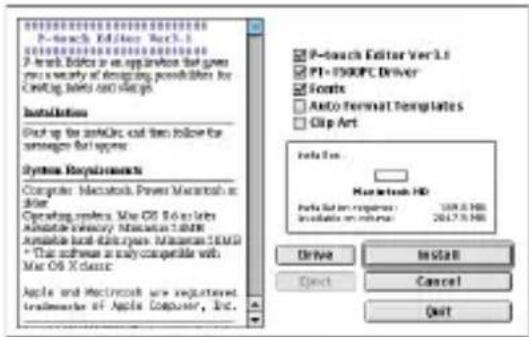

Installation de P-touch Editor Ver.3.1

Le logiciel P-touch Editor Ver.3.1 comprend diverses fonctions plus complexes pour impression de code à barres et d'images, ce qui vous permet de dessiner pratiquement n'importe quel type d'étiquette imaginable. Installez le logiciel P-touch Editor Ver.3.1 sur le PC en procédant de la façon suivante.

1 Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Une boîte de dialogue s'affiche automatiquement pour vous permettre de sélectionner la langue.

Si la boîte de dialogue ne s'affiche pas automatiquement, double-cliquez sur "Poste de travail" dans le bureau, double-cliquez sur l'icône du lecteur de CD-ROM qui renferme le CD-ROM, puis double-cliquez sur "Setup.exe" pour afficher la boîte de dialogue.

② Sélectionnez la langue de votre système d'exploitation Windows, puis cliquez sur le bouton OK. Une boîte de dialogue s'affiche pour vous permettre de sélectionner quoi installer.

Si vous ne souhaitez installer que le pilote d'imprimante, cliquez sur le bouton du bas (Driver) sur le côté droit. La première boîte de dialogue Configuration du pilote s'affiche pour vous informer que le pilote d'imprimante de la PT-1500PC va être installé. Continuez avec la procédure de "Installation du pilote d'imprimante", à la page 9. Pour installer le logiciel P-touch Quick Editor, cliquez sur le bouton gauche (P-touch Quick Editor). Ensuite, effectuez la procédure de "Installation de P-touch Quick Editor" de la page 6.

③Cliquez sur le bouton du haut (P-touch Editor). L'assistant InstallShield® pour l'installation du logiciel P-touch Editor Ver.3.1 est lancé, puis la boîte de dialogue Bienvenue s'affiche.

④ Suivez les instructions qui s'affichent et continuez l'installation. Pour l'installation, vous avez plusieurs méthodes au choix.

Typique

Toutes les options de base (P-touch Editor Ver.3.1, Clip Art, Modèles auto formatés, Aide et 13 polices de caractères) sont installées.

Compacte

Seul P-touch Editor Ver.3.1 est installé.

Personnalisée

Editeur : P-touch Editor Ver.3.1

Clip Art : Illustrations pour la fonction Clip Art de P-touch Editor Ver.3.1

Polices : 13 polices de caractères

Modèles auto formatés : Modèles pour la fonction de formatage automatique Mode d'emploi : Mode d'emploi (HTML) de P-touch Editor Ver.3.1

Vous pouvez également consulter le mode d'emploi sur le CD-ROM sans l'installer dans l'ordinateur.

Aide : Fichiers d'aide de P-touch Editor Ver.3.1

Si vous pouvez cliquer sur le bouton Changer pendant qu'une option est sélectionnée, vous pourrez sélectionner des sous-composants. Cliquez sur le bouton Changer pour afficher la boîte de dialogue Sélectionner les sous-composants, et sélectionnez les sous-composants que vous souhaitez installer en cochant leur case. Si vous n'avez pas installé toutes les options ni tous les sous-composants, certaines fonctions de P-touch Editor Ver.3.1 ne seront pas disponibles. Quand vous avez sélectionné les sous-composants souhaités, cliquez sur le bouton Continuer.

5 Lorsque l'installation de P-touch Editor Ver.3.1 est terminée, une boîte de dialogue s'affiche pour vous permettre de sélectionner si vous souhaitez installer le pilote d'imprimante ou non.

Pour installer le pilote d'imprimante, cliquez sur le bouton Oui. La première boîte de dialogue Configuration du pilote s'affiche pour vous informer que le pilote d'imprimante de la PT-1500PC va être installé.

Continuez avec la procédure de "Installation du pilote d'imprimante" ci-dessous.

Si le pilote d'imprimante est déjà installé, cliquez sur le bouton Non. Une boîte de dialogue s'affiche pour vous indiquer que l'installation est terminée.

Sélectionnez "Oui, je veux redémarrer mon ordinateur maintenant", cliquez sur le bouton Terminer pour redémarrer l'ordinateur, et enlevez le CD-ROM de l'ordinateur.

Installation du pilote d'imprimante

Avec la fonction Plug-and-Play, les nouveaux périphériques raccordés au système sont détectés, et leur pilote est automatiquement installé. Si vous souhaitez raccorder la PT-1500PC via le port USB, son pilote sera installé avec la fonction Plug-and-Play. Lisez attentivement les instructions d'installation décrites ci-dessous avant d'installer le pilote d'imprimante fourni sur le CD-ROM.

Ne raccordez pas la PT-1500PC avant d'y avoir été invité.

①Cliquez sur le bouton Suivant. Une boîte de dialogue s'affiche pour vous inviter à raccorder la PT-1500PC à l'ordinateur.

②Raccordez la PT-1500PC à l'ordinateur à l'aide du câble d'interface USB fourni comme expliqué à la page 5, puis mettez la PT-1500PC sous tension. Une boîte de dialogue s'affiche pour vous informer que le pilote d'imprimante est installé.

③Cliquez sur le bouton Terminer. Une boîte de dialogue s'affiche pour vous indiquer que l'installation est terminée.

4 Sélectionnez "Oui, je veux redémarrer mon ordinateur maintenant", cliquez sur le bouton Terminer pour redémarrer l'ordinateur, et enlevez le CD-ROM de l'ordinateur.

Consultation du mode d'emploi

Vous pouvez consulter le mode d'emploi de P-touch Editor soit en insérant le CD-ROM dans le lecteur chaque fois que vous souhaitez vous y reporter, soit en l'installant sur le disque dur de façon à pouvoir le consulter à tout moment. Le mode d'emploi étant un document au format HTML, vous aurez besoin d'un moteur de recherche pour le lire.

- Sur le CD-ROM :

① Démarrez Windows Explorer.
② Sélectionnez le lecteur de CD-ROM.

③ Double-cliquez sur "Main.htm" dans le dossier Mode d'emploi à l'intérieur du dossier Ptouch sur le CD-ROM.

• Dans la fenêtre du groupe P-touch Editor 3.1 :

- Double-cliquez sur l'icône "Le manuel d'utilisation P-touch Editor Ver.3.1".

- Avec le bouton Démarrer :

①Cliquez sur le bouton Démarrer dans la barre de tâches pour afficher le menu Démarrer.

② Sélectionnez "Programmes".

③ Sélectionnez "P-touch Editor 3.1".

④ Cliquez sur "Le manuel d'utilisation P-touch Editor Ver.3.1".

Désinstallation du logiciel et du pilote d'imprimante

Pour désinstaller le logiciel P-touch Editor Ver.3.1/P-touch Quick Editor du PC, procédez de la façon suivante.

① Démarrez Windows ^® 98/98SE/Me/2000.
② Cliquez sur le bouton Démarrer dans la barre de tâches, sélectionnez "Paramètres", puis sélectionnez "Panneau de configuration".
③ Dans la fenêtre Panneau de configuration, double-cliquez sur "Ajout/Suppression de programmes".

Descriptive de Nus/Programme de programmes Descriptive programming / Descriptive programming / Descriptive programming Descriptive de nus/programme ençant d'homocice d'iso © 2006. Objet activitate. Inside. An impact on the project's program is an information for the project's program, it is not to be completed. Activities, situations, and the list of other activities in the program. Active Program 1 (Programme) Active Program 2 (Programme) Active Program 3 (Programme) Active Program 4 (Programme) Active Program 5 (Programme) Active Program 6 (Programme) Active Program 7 (Programme) Active Program 8 (Programme) Active Program 9 (Programme) Active Program 10 (Programme) Active Program 11 (Programme) Active Program 12 (Programme) Active Program 13 (Programme) Active Program 14 (Programme) Active Program 15 (Programme) Active Program 16 (Programme) Active Program 17 (Programme) Active Program 18 (Programme) Active Program 19 (Programme) Active Program 20 (Programme) Active Program 21 (Programme) Active Program 22 (Programme) Active Program 23 (Programme) Active Program 24 (Programme) Active Program 25 (Programme) Active Program 26 (Programme) Active Program 27 (Programme) Active Program 28 (Programme) Active Program 29 (Programme) Active Program 30 (Programme) Active Program 31 (Programme) Active Program 32 (Programme) Active Program 33 (Programme) Active Program 34 (Programme) Active Program 35 (Programme) Active Program 36 (Programme) Active Program 37 (Programme) Active Program 38 (Programme) Active Program 39 (Programme) Active Program 40 (Programme) Active Program 41 (Programme) Active Program 42 (Programme) Active Program 43 (Programme) Active Program 44 (Programme) Active Program 45 (Programme) Active Program 46 (Programme) Active Program 47 (Programme) Active Program 48 (Programme) Active Program 49 (Programme) Active Program 50 (Programme) Active Program 51 (Programme) Active Program 52 (Programme) Active Program 53 (Programme) Active Program 54 (Programme) Active Program 55 (Programme) Active Program 56 (Programme) Active Program 57 (Programme) Active Program 58 (Programme) Active Program 59 (Programme) Active Program 60 (Programme) Active Program 61 (Programme) Active Program 62 (Programme) Active Program 63 (Programme) Active Program 64 (Programme) Active Program 65 (Programme) Active Program 66 (Programme) Active Program 67 (Programme) Active Program 68 (Programme) Active Program 69 (Programme) Active Program 70 (Programme) Active Program 71 (Programme) Active Program 72 (Programme) Active Program 73 (Programme) Active Program 74 (Programme) Active Program 75 (Programme) Active Program 76 (Programme) Active Program 77 (Programme) Active Program 78 (Programme) Active Program 79 (Programme) Active Program 80 (Programme) Active Program 81 (Programme) Active Program 82 (Programme) Active Program 83 (Programme) Active Program 84 (Programme) Active Program 85 (Programme) Active Program 86 (Programme) Active Program 87 (Programme) Active Program 88 (Programme) Active Program 89 (Programme) Active Program 90 (Programme) Active Program 91 (Programme) Active Program 92 (Programme) Active Program 93 (Programme) Active Program 94 (Programme) Active Program 95 (Programme) Active Program 96 (Programme) Active Program 97 (Programme) Active Program 98 (Programme) Active Program 99 (Programme)

4 Dans la boîte de dialogue Propriétés de Ajout/Suppression de programmes, sélectionnez "P-touch Quick Editor" (pour supprimer le logiciel P-touch Quick Editor) ou "P-touch Editor 3.1" (pour supprimer le logiciel P-touch Editor Ver.3.1), puis cliquez sur le bouton Ajouter/Supprimer.
⑤ Un message apparaît pour vous demander si vous voulez supprimer l'application sélectionnée. Cliquez sur le bouton Oui pour supprimer l'application.

Si vous ne voulez pas supprimer l'application, cliquez sur le bouton Non.

⑥ Dans la boîte de dialogue qui apparaît pour vous indiquer que l'application est supprimée, cliquez sur le bouton OK.

Remplacement, suppression ou ajout d'un autre pilote d'imprimante

①Mettez la PT-1500PC hors tension, puis débranchez-la de l'ordinateur.
② Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Une boîte de dialogue s'affiche automatiquement pour vous permettre de sélectionner la langue.

Si la boîte de dialogue ne s'affiche pas automatiquement, double-cliquez sur "Poste de travail" dans le bureau, double-cliquez sur l'icône du lecteur de CD-ROM qui renferme le CD-ROM, puis double-cliquez sur "Setup.exe" pour afficher la boîte de dialogue.

3 Sélectionnez la langue de votre système d'exploitation Windows, puis cliquez sur le bouton OK. Une boîte de dialogue s'affiche pour vous permettre de sélectionner quoi installer.

4 Cliquez sur le bouton du bas (Driver) sur le côté droit. La première boîte de dialogue Configuration du pilote s'affiche pour vous permettre de sélectionner si vous voulez remplacer, supprimer ou ajouter un autre pilote d'imprimante pour la PT-1500PC.

⑤ Sélectionnez l'opération souhaitée, puis cliquez sur le bouton Suivant.

Si vous sélectionnez "Remplacer par une nouvelle Brother PT-1500PC", le pilote d'imprimante préalablement installé est supprimé et remplacé par un nouveau. Sélectionnez cette option pour effectuer une mise à niveau du pilote d'imprimante, ou si vous fonctionnez sous Windows® 2000, pour passer à une PT-1500PC ayant un autre numéro de série. Si vous sélectionnez "Ajouter une Brother PT-1500PC", un nouveau pilote d'imprimante est ajouté. Avec USB sous Windows® 98/Me, seul un port est ajouté, sans ajouter la PT-1500PC comme nouvelle imprimante. Sélectionnez cette option si vous raccordez plusieurs PT-1500PC au même ordinateur.

6 Si vous avez sélectionné "Remplacer par une nouvelle Brother PT-1500PC" ou "Ajouter une Brother PT-1500PC": Une boîte de dialogue s'affiche pour vous inviter à raccorder la PT-1500PC à l'ordinateur.

Raccordez la PT-1500PC à l'ordinateur à l'aide du câble d'interface USB fourni comme expliqué à la page 5, puis mettez la PT-1500PC sous tension. Une boîte de dialogue s'affiche pour vous informer que le pilote d'imprimante est installé.

Sélectionnez "Oui, redémarrer immédiatement", et cliquez sur le bouton Terminer pour redémarrer l'ordinateur.

Si vous avez sélectionné "Supprimer une Brother PT-1500PC" : Une boîte de dialogue s'affiche pour vous demander de confirmer la suppression de tous les pilotes d'imprimante de la PT-1500PC.

Cliquez sur le bouton Oui. Une boîte de dialogue s'affiche pour vous indiquer que les pilotes d'imprimante sont supprimés.

Cliquez sur le bouton Terminer. Si une boîte de dialogue s'affiche pour vous expliquer que vous devez redémarrer l'ordinateur, sélectionnez l'option de redémarrage de l'ordinateur, puis cliquez sur le bouton Terminer.

Pour les utilisateurs d'un Macintosh

Pour pouvoir imprimer des étiquettes sur la PT-1500PC, il faut que le logiciel de conception d'étiquettes et le pilote d'imprimante soient installés. Pour concevoir les étiquettes à imprimer sur la PT-1500PC, vous avez deux applications au choix sur le CD-ROM : P-touch Quick Editor, et P-touch Editor Ver.3.1.

Avant l'installation

Vérifiez que la configuration de votre système remplit les conditions suivantes.

Ordinateur : Macintosh

Système d'exploitation : Mac OS 8.6 ou ultérieur

* Ce logiciel n'est compatible qu'avec le système Mac OS X Classique.

La version Mac du logiciel est conçue pour un Macintosh avec système d'exploitation anglais. Si vous installez le logiciel sur un Macintosh avec système d'exploitation dans une autre langue, le logiciel risque de ne pas fonctionner correctement.

Espace libre sur le disque dur : Au moins 30 Mo

Il faudra au moins quelques centaines de mégaoctets supplémentaires d'espace libre sur le disque dur pour pouvoir imprimer de longues étiquettes ou une grande quantité de données.

Espace libre de mémoire disponible : Au moins 24 Mo

Port USB

Lecteur de CD-ROM

Installation de P-touch Quick Editor

Le logiciel P-touch Quick Editor assure un accès rapide aux fonctions de conception d'étiquette les plus simples permettant une entrée de texte et une impression instantanée des étiquettes. Installez le logiciel P-touch Quick Editor sur le Mac en procédant de la manière suivante.

La PT-1500PC et l'ordinateur étant hors tension, raccordez la PT-1500PC au Macintosh à l'aide du câble d'interface USB fourni. Laissez bien la PT-1500PC hors tension.
② Mettez le Macintosh sous tension.
③ Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Un dossier s'ouvre pour vous permettre de voir le contenu du CD-ROM.

4 Double-cliquez sur l'icône "P-touch Quick Editor Installer" dans le dossier qui s'affiche. L'installateur démarre.

⑤ Sélectionnez la méthode d'installation.

Cliquez sur le bouton "Install" pour démarrer immédiatement l'installation des options les plus élémentaires.

Il faut environ 30 Mo d'espace libre sur le disque dur pour commencer l'installation. Pour pouvoir installer toutes les options, il faudra environ 30 Mo d'espace libre sur le disque dur. Si vous avez suffisamment d'espace sur le disque dur, cliquez sur le bouton "Install".

Si vous cliquez sur le bouton "Custom Install" une boîte de dialogue s'affiche pour vous permettre de sélectionner quelles options installer.

Seules les options dont la case est cochée sont installées. Sélectionnez les options que vous souhaitez installer, et cliquez sur le bouton "Install" pour commencer l'installation.

Pour pouvoir imprimer sur la PT-1500PC, sélectionnez "PT-1500PC Driver" pour l'installation.

⑥ Lorsque l'installation est terminée et que la boîte de dialogue suivante apparaît, cliquez sur le bouton "Quit".

⑦ Lorsque la boîte de dialogue s'affiche pour vous demander si vous voulez redémarrer l'ordinateur, cliquez sur le bouton "Restart" pour redémarrer l'ordinateur.

Installation de P-touch Editor Ver.3.1

Le logiciel P-touch Editor Ver.3.1 comprend diverses fonctions plus complexes pour impression de code à barres et d'images, ce qui vous permet de dessiner pratiquement n'importe quel type d'étiquette imaginable. Installez le logiciel P-touch Editor Ver.3.1 sur l'ordinateur en procédant de la façon suivante.

1 La PT-1500PC et l'ordinateur étant hors tension, raccordez la PT-1500PC au Macintosh à l'aide du câble d'interface USB fourni. Laissez bien la PT-1500PC hors tension.

② Mettez le Macintosh sous tension.

③ Insérez le CD-ROM fourni dans le lecteur de CD-ROM de l'ordinateur. Un dossier s'ouvre pour vous permettre de voir le contenu du CD-ROM.

4 Double-cliquez sur le dossier "P-touch Editor Ver3.1" pour l'ouvrir.

⑤ Double-cliquez sur l'icône "P-touch Editor 3.1 Installer" dans le dossier. L'installateur démarre.

⑥ Sélectionnez la méthode d'installation.

Cliquez sur le bouton "Install" pour démarrer immédiatement l'installation des options les plus élémentaires. (Certaines illustrations Clip Art ne seront pas installées.) Il faut environ 30 Mo d'espace libre sur le disque dur pour commencer l'installation. Pour pouvoir installer toutes les options, il faudra environ 120 Mo d'espace libre sur le disque dur. Si vous avez suffisamment d'espace sur le disque dur, cliquez sur le bouton "Install".

Si vous cliquez sur le bouton "Custom Install", une boîte de dialogue s'affiche pour vous permettre de sélectionner quelles options installer.

Seules les options dont la case est cochée sont installées. Sélectionnez les options que vous souhaitez installer, et cliquez sur le bouton "Install" pour commencer l'installation.

Pour pouvoir imprimer sur la PT-1500PC, sélectionnez "PT-1500PC Driver" pour l'installation.

⑦ Lorsque l'installation est terminée et que la boîte de dialogue suivante apparaît, cliquez sur le bouton "Quit".

8 Lorsque la boîte de dialogue s'affiche pour vous demander si vous voulez redémarrer l'ordinateur, cliquez sur le bouton "Restart" pour redémarrer l'ordinateur.

Sélection de l'imprimante

1 Déroulez le menu Apple et sélectionnez "Sélecteur" pour afficher la fenêtre "Sélecteur".
② Dans la liste de gauche, cliquez sur l'icône PT-1500PC.

③ Refermez la fenêtre "Sélecteur" pour confirmer les réglages.

Consultation du mode d'emploi

Vous pouvez consulter le mode d'emploi de P-touch Editor soit en insérant le CD-ROM dans le lecteur chaque fois que vous souhaitez vous y reporter, soit en l'installant sur le disque dur de façon à pouvoir le consulter à tout moment. Le mode d'emploi étant un document au format HTML, vous aurez besoin d'un moteur de recherche pour le lire.

- Sur le CD-ROM :

- Double-cliquez sur "Main.htm" dans le dossier Mode d'emploi à l'intérieur du dossier P-touch Editor Ver.3.1 sur le CD-ROM.

• A vec le bouton Démarrer :

- Double-cliquez sur "Main.htm" dans le dossier Mode d'emploi à l'intérieur du dossier P-touch Editor Ver.3.1 sur le disque dur.

Désinstallation du logiciel et du pilote d'imprimante

Pour désinstaller P-touch Quick Editor, P-touch Editor Ver.3.1 et le pilote d'imprimante, procédez de la façon suivante.

Lorsque vous supprimez le pilote d'imprimante, assurez-vous que la P-touch est hors tension et débranchée.
①Glissez-déplacez le dossier suivant sur l'icône de la poubelle :

• Dossier P-touch Quick Editor (pour le logiciel P-touch Quick Editor)
• Dossier P-touch Editor Ver3.1 (pour le logiciel P-touch Editor Ver.3.1)

②Dans le dossier Système, ouvrez le dossier Extensions.
③Glissez-déplacez les icônes suivantes sur l'icône de la poubelle :

• P T -1500PC et USB PT-1500PC Extension

4 Dans le dossier Système, ouvrez le dossier Préférences.
⑤Glissez-déplacez les icônes suivantes sur l'icône de la poubelle :

- P-touch Quick Editor Prefs, P-touch Editor 3.1 Prefs, et PT-1500PC Prefs

Le logiciel et le pilote d'imprimante sont maintenant supprimés.

Lancement du logiciel P-touch Editor Ver.3.1

Lancement de P-touch Editor Ver.3.1

Avec l'application P-touch Editor Ver.3.1, n'importe qui pourra créer et imprimer des étiquettes plus complexes adaptées à pratiquement tous les besoins imaginables.

Sur un ordinateur compatible IBM PC :

- En cliquant sur l'icône P-touch Editor :

- Double-cliquez sur l'icône P-touch Editor 3.1 dans la fenêtre du groupe P-touch Editor 3.1.

• A vec le bouton Démarrer :

① Cliquez sur le bouton Démarrer dans la barre de tâches pour afficher le menu Démarrer.
② Sélectionnez "Programmes".
③ Sélectionnez "P-touch Editor 3.1".
④ Cliquez sur "P-touch Editor 3.1".

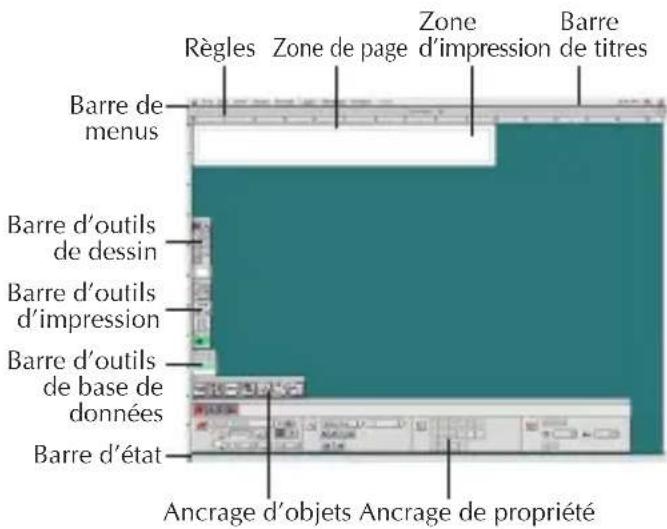

Quand P-touch Editor Ver.3.1 a démarré, la fenêtre suivante s'affiche.

Pour les détails sur les fonctions de P-touch Editor Ver.3.1, voyez le mode d'emploi, que vous pouvez soit installer dans l'ordinateur soit consulter sur le CD-ROM.

Sur un ordinateur Macintosh :

- Double-cliquez sur l'icône P-touch Editor Ver.3.1.6 dans le dossier P-touch Editor Ver3.1 installé dans l'ordinateur.

Quand P-touch Editor Ver.3.1 a démarré, la fenêtre suivante s'affiche.

Pour les détails sur les fonctions de P-touch Editor Ver.3.1, voyez le "User's Guide", que vous pouvez soit installer dans l'ordinateur soit consulter sur le CD-ROM.

Règles Zone de page Zone d'impression Barre de titres Barre de menus Barre d'outils de dessin Barre d'outils d'impression Barre d'outils de base de données Barre d'état Ancrage d'objets Ancrage de propriété

Barre de menus Barre de tâches standard Barre de titres Ancrage de propriété Règles Curseur Barre de tâches de dessin Ancrage d'objets Barre d'état Zone de page Zone d'impression

Lancement du logiciel P-touch Quick Editor

Lancement de P-touch Quick Editor

Si vous avez installé P-touch Quick Editor sur votre ordinateur, vous pouvez ajouter des raccourcis vers le poste de travail, le menu Démarrer et la barre d'outils Quick Launch.

Sur un ordinateur compatible IBM PC :

- Si vous avez ajouté un raccourci vers le menu Démarrer :

- P-touch Quick Editor démarre automatiquement lorsque vous démarrez votre ordinateur.

- Si vous avez ajouté un raccourci vers le poste de travail :

- Double-cliquez sur l'icône P-touch Quick Editor dans le poste de travail.

- Si vous avez ajouté un raccourci vers la barre d'outils Quick Launch :

- Double-cliquez sur l'icône P-touch Quick Editor dans la barre d'outils Quick Launch.

- Si vous n'avez pas ajouté de raccourci :

① Cliquez sur le bouton Démarrer dans la barre de tâches pour afficher le menu Démarrer.
② Sélectionnez "Programmes".
③Cliquez sur "P-touch Quick Editor".

Quand P-touch Quick Editor a démarré, la fenêtre suivante s'affiche.

Longueur 88 mm Lagueur 12 mm Barre d'outils Zone d'ffichage d'étiquette

Vous pouvez masquer ou afficher P-touch Quick Editor en cliquant sur son icône dans le tiroir système, à droite de la barre de tâches.

Sur un ordinateur Macintosh :

- Double-cliquez sur l'icône P-touch Quick Editor dans le dossier P-touch Quick Editor installé dans l'ordinateur.

Quand P-touch Quick Editor a démarré, la fenêtre suivante s'affiche.

Barre d'outils Zone d'affichage d'étiquette

Utilisation de P-touch Quick Editor

Le P-touch Quick Editor vous permet de créer des étiquettes simples rapidement et en toute facilité. Outre diverses fonctions qui sont accessibles via les boutons de la barre d'outils, un clic droit de la souris (Windows) ou une pression maintenue sur la touche Control et un clic (Macintosh) dans la zone d'affichage de l'étiquette fait apparaître un menu déroulant qui renferme d'autres commandes.

Réglage de la taille de l'étiquette

Avant d'entrer le texte, vous devez régler la taille de l'étiquette. Vous disposez d'un choix de tailles de page préréglées adaptées à différents besoins.

① Cliquez sur la flèche à côté du bouton Propriétés ( ) pour afficher un menu déroulant.
② Cliquez sur [Réglages du ruban] pour afficher différents réglages de format d'étiquettes.

Vous pouvez également afficher les Réglages du ruban en sélectionnant [Afficher propriétés], puis en cliquant sur [Réglages du ruban] dans le menu déroulant, qui s'affiche avec un clic droit (Windows) ou en maintenant la touche Control enfoncée et en cliquant (Macintosh) dans la zone d'affichage de l'étiquette.

③Dans la liste Format, cliquez sur le format d'étiquette souhaité.

Vous pouvez également régler la taille de page de l'étiquette en spécifiant les paramètres Longueur et Largeur ou en glissant-déplaçant les bords de l'étiquette dans la zone d'affichage jusqu'à ce que vous obteniez la taille de page voulue.

Entrée de texte

Le texte entier se formate rapidement en spécifiant la police, la taille, le style et l'alignement. De plus vous pouvez tracer un cadre tout autour du texte.

① Cliquez sur la flèche à côté du bouton Propriétés ( ) pour afficher un menu déroulant.

②Cliquez sur [Réglages du texte] pour afficher différents paramètres de formatage du texte.

Vous pouvez également afficher les Réglages du texte en sélectionnant [Afficher propriétés], puis en cliquant sur [Réglages du texte] dans le menu déroulant, qui s'affiche avec un clic droit (Windows) ou en maintenant la touche Control enfoncée et en cliquant (Macintosh) dans la zone d'affichage de l'étiquette.

③ Dans Réglages du texte, cliquez sur les formats de texte souhaités.

4 Cliquez sur la zone d'affichage de l'étiquette, puis tapez ou importez le texte.

Quand vous tapez le texte dans la zone d'affichage de l'étiquette, le texte s'affiche tel qu'il apparaîtra quand il sera imprimé. Mais si vous cliquez sur le bouton Changer vue ( ) le texte s'affiche dans la boîte de texte, ce qui vous permet de mieux voir le texte entré.

Importation de texte

Vous pouvez importer en toute facilité dans l'étiquette un texte qui a déjà été entré dans une autre application.

① Sélectionnez le texte dans l'autre application.

②Importez le texte dans la page de l'étiquette soit en appuyant sur les touches de raccourci spécifiées (Windows seulement), soit en le glissant-déplaçant depuis l'autre application.

(Windows seulement) Pour spécifier les touches de raccourci à utiliser pour importer le texte, effectuez un clic droit dans la zone d'affichage de l'étiquette (ou dans la boîte de texte), puis cliquez sur [Options] dans le menu qui apparaît. Dans la boîte de dialogue Options qui s'affiche, sélectionnez les touches de raccourci souhaitées pour importer le texte.

Utilisation de la liste d'historique du texte

Les 10 textes imprimés les plus récemment sont automatiquement enregistrés à des fins d'utilisation ultérieure.

① Cliquez sur le bouton Historique du texte pour afficher la liste Historique du texte.

②Cliquez sur le texte souhaité.

Le texte sélectionné dans la liste Historique du texte remplace tous les textes déjà entrés dans la page.

Ajout d'un symbole

Vous pouvez ajouter un symbole, choisi dans les différentes polices de symboles installées, sur la gauche du texte de l'étiquette.

(Windows) Effectuez un clic droit dans la zone d'affichage de l'étiquette (ou la boîte de texte), sélectionnez [Symboles] dans le menu qui apparaît, puis cliquez sur [Insérer/Changer]. La boîte de dialogue d'entrée de symbole s'affiche. (Macintosh) Maintenez la touche Control enfoncée et cliquez dans la zone d'affichage de l'étiquette (ou la boîte de texte), sélectionnez [Symbol font] dans le menu qui apparaît, puis cliquez sur [Import/Change]. Une boîte de dialogue affichant les symboles apparaît.

② Dans la liste Police du Symbole, sélectionnez la police de symboles.

③ Dans l'affichage Liste des Symboles, sélectionnez le symbole.

4 Cliquez sur le bouton OK. Le symbole sélectionné est ajouté à la gauche du texte.

Si un symbole a déjà été ajouté au texte, il sera remplacé par le nouveau symbole sélectionné.

Changement de la couleur du fond

Vous pouvez changer la couleur du fond de la page en fonction de vos préférences.

- ( W indows) Effectuez un clic droit dans la zone d'affichage de l'étiquette (ou la boîte de texte), sélectionnez [Couleur arrière-plan] dans le menu qui apparaît, puis cliquez sur la couleur souhaitée dans la liste.

(Macintosh) Maintenez la touche Control enfoncée et cliquez dans la zone d'affichage de l'étiquette (ou la boîte de texte), sélectionnez [Background Color] dans le menu qui apparaît, puis cliquez sur la couleur souhaitée dans la liste.

Pour sélectionner une autre couleur que celles de la liste, sélectionnez [Réglages personnalisés] (Windows) ou [User Setting] (Macintosh) dans le sous-menu "Background Color", créez la couleur de votre choix dans la boîte de dialogue qui apparaît, et cliquez sur le bouton OK.

Affichage du texte

Vous pouvez faire défiler les pages qui sont trop longues pour tenir sur l'écran en cliquant sur le bouton Arranger (p) pour afficher le côté gauche, le centre puis le côté droit de la page à chaque clic sur le bouton.

Si vous avez éloigné la zone d'affichage de l'étiquette (ou la boîte de texte) de la barre d'outils, elle sera ancrée avant de défiler.

Impression

Avant d'imprimer une étiquette, vous pouvez sélectionner certaines options d'impression.

① Cliquez sur la flèche à côté du bouton Imprimer ( J pour afficher un menu déroulant.

② (Windows) Cliquez sur [Options d'impression]. La boîte de dialogue Imprimer apparaît.

(Macintosh) Cliquez sur [Print]. Une boîte de dialogue contenant les options d'impression apparaît.

Sur le Macintosh, vous pouvez également afficher cette boîte de dialogue en cliquant sur le bouton "Print".

③ Sélectionnez les paramètres d'impression.

Repères de découpage : Cette option vous permet de sélectionner si vous voulez imprimer ou non des repères de découpage (:), qui indiquent l'endroit où couper l'étiquette pour que les marges gauche et droite soient égales.

Impression miroir : Cette option vous permet d'imprimer le texte à l'envers pour pouvoir le coller sur une fenêtre.

Copies : Cette option vous permet de régler le nombre d'exemplaires à imprimer.

④(Windows) Cliquez sur le bouton OK.

(Macintosh) Cliquez sur le bouton "Print". La page s'imprime.

(Windows) Pour commencer l'impression :

① Cliquez sur le bouton Imprimer ( ), ou cliquez sur la flèche à côté du bouton Imprimer, et cliquez sur [Imprimer] dans le menu déroulant.

② Sélectionnez les paramètres d'impression.

③Cliquez sur le bouton OK.

Masquage/affichage de P-touch Quick Editor (Windows seulement)

Vous pouvez masquer P-touch Quick Editor en cliquant sur le bouton Dissimuler ( ⚠️ Pour réafficher P-touch Quick Editor, cliquez sur son icône dans le tiroir système, à droite de la barre de tâches.

Pour quitter P-touch Quick Editor

• (Windows) Effectuez l'une des deux opérations suivantes :

• Effectuez un clic droit sur l'icône P-touch Quick Editor dans le tiroir système, puis cliquez sur [Quitter] dans le menu qui apparaît.
• Effectuez un clic droit dans la zone d'affichage de l'étiquette (ou la boîte de texte), puis cliquez sur [Quitter] dans le menu qui apparaît.

(Macintosh) Effectuez l'une des deux opérations suivantes :

• Cliquez sur [Quit] dans le menu [File].
• Maintenez la touche Control enfoncée et cliquez dans la zone d'affichage de l'étiquette (ou la boîte de texte), puis cliquez sur [Quit] dans le menu qui apparaît.

Impression d'une étiquette

① Mettez la PT-1500PC sous tension et démarrez l'ordinateur.

② Démarrez P-touch Quick Editor ou P-touch Editor Ver.3.1, et vérifiez que la PT-1500PC est bien sélectionnée comme imprimante.

③ Concevez l'étiquette.

4 Cliquez sur la commande [Imprimer] dans l'application, sélectionnez les paramètres d'impression, puis cliquez sur le bouton Imprimer. L'indicateur d'état de la PT-1500PC clignote pendant la réception des données. Lorsque l'impression de l'étiquette est terminée, appuyez sur la touche de couteau du ruban pour couper l'étiquette.

Si vous imprimez plusieurs exemplaires de l'étiquette, la PT-1500PC cesse d'imprimer pendant quelques instants de façon à laisser la tête d'impression refroidir. Puis l'impression reprend quand la tête a suffisamment refroidi.

Pour faire avancer le ruban, maintenez la touche alimentation/avance enfoncée pendant quelques secondes.

Retrait du dos de l'étiquette

Le séparateur de ruban fourni vous permet de décoller en toute facilité le dos des étiquettes imprimées sur un ruban plastifié.

① Tenez le ruban de la main gauche avec la surface imprimée dirigée vers le haut, et tenez le bâtonnet de la main droite.

② Faites passer le ruban à mi-chemin dans le long orifice étroit du bâtonnet.

③ Tournez le bâtonnet de trois-quarts de tour vers vous, puis éloignez le bâtonnet de vous comme indiqué sur le schéma.

4 Décollez le dos de l'étiquette.

ABCDEF GH

ABCEF

Pour quitter P-touch Quick Editor

Sur un ordinateur compatible IBM PC :

- Depuis l'application :

- Effectuez un clic droit sur la zone d'affichage de l'étiquette (ou la boîte de texte), puis cliquez sur [Quitter] dans le menu qui apparaît.

- Depuis la barre de tâches :

- Effectuez un clic droit sur l'icône P-touch Quick Editor dans le tiroir système, à droite de la barre de tâches, puis cliquez sur [Quitter] dans le menu qui apparaît.

Sur un ordinateur Macintosh :

- Depuis le menu déroulant :

- Maintenez la touche Control enfoncée, et cliquez sur la zone d'affichage de l'étiquette (ou la boîte de texte), puis cliquez sur [Quit] dans le menu qui apparaît.

- Depuis le menu de l'application :

●Cliquez sur le menu [File], puis cliquez sur la commande [Quit].

Entretien

Nettoyage de la tête d'impression et du rouleau

Une ligne horizontale blanche qui apparaît sur l'étiquette imprimée signifie que la tête d'impression et le rouleau sont sales. Nettoyez la tête d'impression et le rouleau en procédant de la façon suivante.

① Mettez la PT-1500PC hors tension.
②Ouvrez le couvercle du logement du ruban.
③Retirez la cassette de ruban s'il y en a une.

4 Utilisez un coton-tige sec pour essuyer délicatement et de haut en bas la tête d'impression et le rouleau.

Attention: Faites attention à ne pas toucher le couteau près de la tête d'impression et du rouleau lorsque vous les nettoyez. Par ailleurs, n'essayez pas de nettoyer la tête d'impression tout de suite après l'impression, car vous risqueriez de vous brûler.

⑤ Insérez la cassette de ruban, puis refermez le couvercle du logement du ruban.

* Le nettoyage s'effectuera en toute facilité avec la cassette de nettoyage pour tête d'impression en option (TZ-CL4).

Tête d'impression

Coton-tige Rouleau (section à nettoyer)

Coton-tige Tête d'impression (section à nettoyer)

Nettoyage du couteau du ruban

Au bout d'un certain temps, des matières adhé- sives risquent de s'accumuler sur le couteau, l'empêchant de couper et provoquant des bour- rages du ruban. Une fois par an, nettoyez le cou- teau avec un coton-tige trempé dans de l'alcool isopropyle (alcool à brûler).

Ne touchez pas le tranchant du couteau, car vous pourriez vous blesser.

Coton-tige Couteau du ruban

Dépannage

Contrôle de l'état de P-touch

Vous pouvez déterminer l'état de la PT-1500PC avec l'indicateur d'état.

Indicateur d’état	Cause possible → Correction
Allumé	• La P-touch fonctionne normalement et elle est en état de veille.
Clignote un petit nombre de fois	• La P-touch est train de recevoir les données de l’ordinateur, et la réception s’effectue correctement.
Clignote rapidement	• Il n’y a pas de cassette. → Insérez une cassette.• Il s’est produit une erreur de transmission. → Cliquez sur la touche d’alimentation/avance pour mettre la PT-1500PC hors tension, puis à nouveau sous tension.• Vous avez appuyé sur la touche de couteau du ruban pendant l’impression. → Recommencez l’impression.
Clignote, l’intervalle éteint étant plus long que l’intervalle allumé	• Il s’est produit une erreur EEPROM. → Contactez votre service après-vente.
Clignote lentement	• La tête d’impression est en train de refroidir. → Attendez que l’impression reprenne.

Solution des problèmes

Si vous pensez que la P-touch ne fonctionne pas correctement mais que vous n'arrivez pas à déterminer la cause du problème avec l'indicateur d'état, consultez la liste des problèmes possibles ci-dessous, puis effectuez les corrections nécessaires.

Problème	Cause possible	Correction
La P-touch n'imprime pas. Une erreur d'impression est indiquée.	Le câble d'interface n'est pas raccordé correctement.La cassette de ruban n'est pas insérée correctement.Le couvercle du logement de ruban est ouvert.	Vérifiez que le câble d'interface est raccordé correctement, que la cassette de ruban est insérée correctement, et que le couvercle du logement de ruban est fermé.
Pendant l'impression, des bandes apparaissent sur le ruban.	Il n'y a pas de ruban dans la cassette.	Insérez une cassette neuve, et cliquez sur la touche d'alimentation/avance ou mettez la P-touch hors tension puis à nouveau sous tension.
L'indicateur d'état ne s'allume pas ou ne clignote pas.	L'adaptateur secteur n'est pas raccordé correctement.	Vérifiez si l'adaptateur secteur est raccordé correctement. Si la touche d'alimentation ne s'allume toujours pas, contactez votre service après-vente.
Une ligne horizontale blanche apparaît sur l'étiquette imprimée.	La tête d'impression et le rouleau sont sales.	Nettoyez la tête d'impression et le rouleau en procédant comme indiqué dans "Nettoyage de la tête d'impression et du rouleau", à la page 20.
Une erreur de transmission des données s'affiche sur l'ordinateur.	Vous avez sélectionné le mauvais port.	WindowsSous "Imprimer par le port suivant" de la boîte de dialogue Propriétés de l'imprimante, sélectionnez "PTUSB:" pour le raccordement USB.MacSélectionnez dans le "Sélecteur" la PT-1500PC à laquelle la P-touch est raccordée.

* Si vous raccordez plusieurs modèles de P-touch similaires via leur port USB, sélectionnez "PTUSB (PT-1500PC-XXXXXXXX):", (où XXXXXXXX est le numéro de série) à la place de "PTUSB:". Le numéro de série se trouve au-dessus du code barres, sur le fond de la P-touch.

Spécifications du matériel

Alimentation : CA 120 V, 60 Hz (adaptateur secteur modèle AD-60)

Ruban d'étiquette : 5 largeurs au choix:

6 mm (1/4 po)

9 mm (3/8 po)

12 mm (1/2 po)

18 mm (3/4 po)

24 mm (1 po)

Tête d'impression : 112 points

180 dpi

Port : USB

Dimensions : 166 × 66,5 × 137,4 mm (6 1/2 po × 2 2/3 po × 5 3/8 po)

Poids : 540 g (18 on)

Accessoires

- Fournitures

Vous pouvez vous procurer des cassettes de ruban auprès de votre revendeur. Brother ne saurait être responsable des anomalies provoquées par l'utilisation de fournitures non agréées.

Avec cet appareil, utilisez exclusivement des rubans TZ. N'utilisez pas de rubans ne portant pas le logo TZ.

N° de stock	Description Qté/Paquet Prix
24 mm (1 po)
TZ151 Caractères noirs sur ruban clair 1 25,99
TZ251 Caractères noirs sur ruban blanc 1 28,99
TZ451 Caractères noirs sur ruban rouge 1 28,99
TZ651 Caractères noirs sur ruban jaune 1 28,99
TZB51 Caractères noirs sur ruban orange fluorescent 1 35,99
TZ252 Caractères rouges sur ruban blanc 1 28,99
TZ253 Caractères bleus sur ruban blanc 1 28,99
TZ354 Caractères dorés sur ruban noir 1 31,99
TZ155 Caractères blancs sur ruban clair 1 32,95
TZ355 Caractères blancs sur ruban noir 1 31,99
TZS251 Industriel (à adhérence spéciale) caractères noirs sur ruban blanc 1 31,99
18 mm (3/4 po)
TZ141 Caractères noirs sur ruban clair 1 22,99
TZM41 Caractères noirs sur ruban clair (mat) 1 24,99
TZ241 Caractères noirs sur ruban blanc 1 24,99
TZ641 Caractères noirs sur ruban jaune 1 24,99
TZB41 Caractères noirs sur ruban orange fluorescent 1 29,99
TZ242 Caractères rouges sur ruban blanc 1 24,99
TZ243 Caractères bleus sur ruban blanc 1 24,99
TZ344 Caractères dorés sur ruban noir 1 28,99
TZ345 Caractères blancs sur ruban noir 1 28,99
TZ545 Caractères blancs sur ruban bleu 1 28,99
TZS241 Industriel (à adhérence spéciale) caractères noirs sur ruban blanc 1 27,99
12 mm (1/2 po)
TZ131 Caractères noirs sur ruban clair 1 19,99
TZ231 Caractères noirs sur ruban blanc 1 20,99
TZM31 Caractères noirs sur ruban clair (mat) 1 20,99
TZ431 Caractères noirs sur ruban rouge 1 20,99
TZ531 Caractères noirs sur ruban bleu 1 20,99
TZ631 Caractères noirs sur ruban jaune 1 20,99
TZ731 Caractères noirs sur ruban vert 1 20,99
TZ132 Caractères rouges sur ruban clair 1 19,99
TZ135 Caractères blancs sur ruban clair 1 23,95
TZ232 Caractères rouges sur ruban blanc 1 20,99
TZ133 Caractères bleus sur ruban clair		1 19,99
TZ233 Caractères bleus sur ruban blanc 1 20,99
TZ334 Caractères dorés sur ruban noir 1 24,99
TZ335 Caractères blancs sur ruban noir 1 24,99
TZ435 Caractères blancs sur ruban rouge 1 24,99
TZS231 Industriel (à adhérence spéciale) caractères noirs sur ruban blanc 1 23,99
9 mm (3/8 po )
TZ121 Caractères noirs sur ruban clair 1 16,99
TZ221 Caractères noirs sur ruban blanc 1 19,99
TZ222 Caractères rouges sur ruban blanc 1 19,99
TZ223 Caractères bleus sur ruban blanc 1 19,99
TZ325 Caractères blancs sur ruban noir 1 22,99
TZS221 Industriel (à adhérence spéciale) caractères noirs sur ruban blanc 1 21,99
6 mm (1/4 po)
TZ111 Caractères noirs sur ruban clair 1 14,99
TZ211 Caractères noirs sur ruban blanc 1 16,99
TZ315 Caractères blancs sur ruban noir 1 20,99
TZS211 Industriel (à adhérence spéciale) caractères noirs sur ruban blanc 1 19,99

Ruban non laminé

N° de stock	Description Qté/Paquet Prix
18 mm (3/4 po)
TZN641 Caractères noirs sur ruban jaune 1 21,99
TZN541 Caractères noirs sur ruban bleu 1 21,99
TZNF41 Caractères noirs sur ruban violet 1 21,99
12 mm (1/2 po)
TZN631 Caractères noirs sur ruban jaune 1 17,99
TZN531 Caractères noirs sur ruban bleu 1 17,99
TZNF31 Caractères noirs sur ruban violet 1 17,99

Ruban transfert avec reqassage

N° de stock	Description Qté/Paquet Prix
18 mm (3/4 po)
TZIY41 Caractères noirs 1 29,95$

Ruban de sécurité

N° de stock	Description Qté/Paquet Prix
18 mm (3/4 po)
TZSE4 Caractères noirs sur ruban blanc 1 49,95$

Ruban en tissu

N° de stock	Description Qté/Paquet Prix
12 mm (1/2 po)
TZFA3 Ca	actères bleus sur ruban blanc	1 34,95$

Ensemble de tampon

N° de stock	Description Qté/Paquet Prix
24 mm (1 po) Espace Utilisable – 13,5 × 65 mm
SKLB	Ensemble de tampons GRAND FORMAT (Le porte-tampon + cassette de ruban)	1 54,95
SHLB Le	porte-tampon GRAND FORMAT 1 27,45
18 mm (3/4 po) Espace Utilisable - 9 × 55 mm
SKMB	Ensemble de tampons FORMAT MOYEN (Le porte-tampon + cassette de ruban)	1 49,95
SHMB Le	porte-tampon FORMAT MOYEN 1 24,95

Options

N° de stock	Description Qté/Paquet Prix
TZCL4 Cassette de nettoyage de tête d'impression 1 24,95$

BON DE COMMANDE POUR LES ACCESSOIRES

Veuillez faire parvenir ce bon de commande à vos clients/concessionnaires dans le cas ou il n'ont pas d'inventaires ou s'ils préfèrent commander par le téléphone. Pour commander par téléphone, appelez Brother International au 1-800-668-2768, et donnez vorte numéro de carte Visa ou MasterCard.

Référence Description Prix Quantité Total
TOTAL

Les prix sont sujets à changements sans préavis.

Pour remplir le bon de commande :

1.Consultez les renseignements au verso de ce bon et sélectionnez les items requis.
2. Complétez le bon de commande au-dessus et indiquez la quantité requise pour chaque item (pour vos dossiers).
3.Entrez le total sous "Total fournitures/accessoires" ci-dessous (pour vos dossiers).
4.Ajoutez la taxe de vente et les frais d'expédition/manutention appropriés (pour vos dossiers).
5.Donnez votre numéro de carte Visa ou MaterCard, de même la date d'éexpiration.

Tous les résidents du Canada doivent TPS, \$

ajouter les taxes de ventes applicables. (TPS et TVP) TVP, \$

Expédition/Manutention, 5\$

MONTANT DÛ, \$

TPS No. R100663764

TVP No. 100100117TQ0001

* Les prix sont sujets à changements sans préavis.

BON DE COMMANDE POUR LES ACCESSOIRES

Veuillez faire parvenir ce bon de commande à vos clients/concessionnaires dans le cas ou il n'ont pas d'inventaires ou s'ils préfèrent commander par le téléphone. Pour commander par téléphone, appelez Brother International au 1-800-668-2768, et donnez vorte numéro de carte Visa ou MasterCard.

Référence Description Prix Quantité Total
TOTAL

Les prix sont sujets à changements sans préavis.

Pour remplir le bon de commande :

1.Consultez les renseignements au verso de ce bon et sélectionnez les items requis.
2. Complétez le bon de commande au-dessus et indiquez la quantité requise pour chaque item (pour vos dossiers).
3.Entrez le total sous "Total fournitures/accessoires" ci-dessous (pour vos dossiers).
4.Ajoutez la taxe de vente et les frais d'expédition/manutention appropriés (pour vos dossiers).
5.Donnez votre numéro de carte Visa ou MaterCard, de même la date d'éexpiration.

Tous les résidents du Canada doivent TPS, \$

ajouter les taxes de ventes applicables. (TPS et TVP) TVP, \$

Expédition/Manutention, 5\$

MONTANT DÛ, \$

TPS No. R100663764

TVP No. 100100117TQ0001

* Les prix sont sujets à changements sans préavis.

brother®
