| Type de produit | Cuisinière à induction avec hotte intégrée |
| Marque | Hisense |
| Modèle | HAS949BSC |
| Dimensions (L x P) | 830 x 520 mm |
| Poids | 21 kg |
| Alimentation électrique | 220-240 V, 50 Hz / 220 V, 60 Hz / 380-415 V 3N~ ou 2N~, 50 Hz |
| Nombre de zones de cuisson | 4 |
| Type de zones | Induction |
| Puissance des zones simples | 2100 W (Boost 3000 W) |
| Puissance des zones flexibles (1+2 et 3+4) | 1500 W (Boost 1850 W) |
| Puissance totale max | 7400 W (réglable) |
| Fonctions principales | Boost, minuteur, pause, verrouillage enfants, décongélation, maintien au chaud, mode pont, mode automatique hotte |
| Détection de casserole | Oui |
| Indicateur de chaleur résiduelle | Oui |
| Système d'extraction | Hotte intégrée avec filtres à graisse et à charbon |
| Entretien et nettoyage | Surface vitrocéramique ; filtres à graisse lavables au lave-vaisselle ; filtres à charbon régénérables au four |
| Sécurité | Arrêt automatique, sécurité enfants, protection contre surchauffe, arrêt en cas de débordement |
| Réparabilité | Câble d'alimentation remplaçable par un professionnel ; service après-vente |
| Conformité | Directive 2012/19/UE, EN/IEC 60350-2, EN/IEC 50564 |
FOIRE AUX QUESTIONS - HAS949BSC HISENSE
Questions des utilisateurs sur HAS949BSC HISENSE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice HAS949BSC - HISENSE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HAS949BSC de la marque HISENSE.

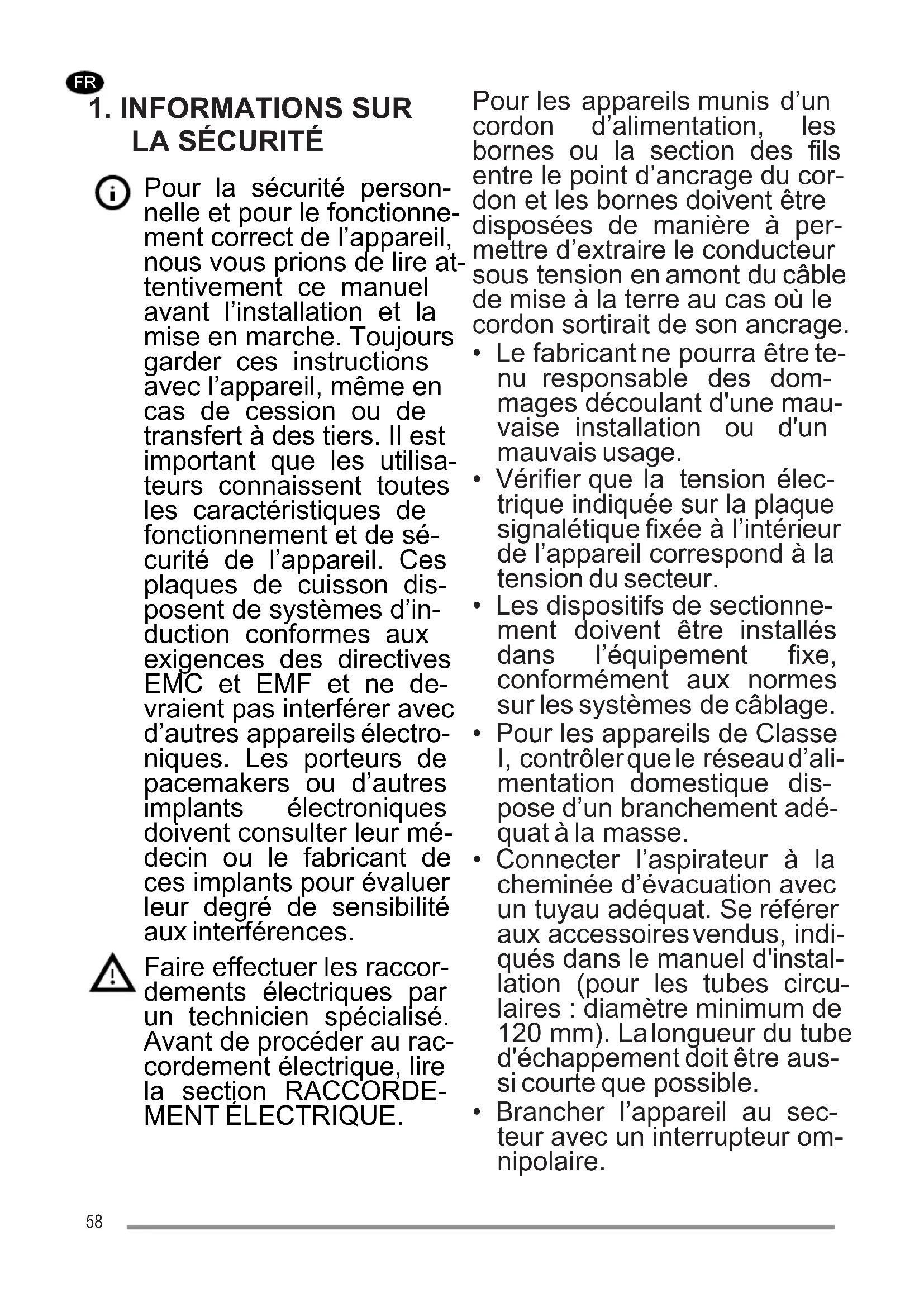

MODE D'EMPLOI HAS949BSC HISENSE
Pour la sécurité personnelle et pour le fonctionnement correct de l'appareil, nous vous prions de lire attentivement ce manuel avant l'installation et la mise en marche. Toujours garder ces instructions avec l'appareil, même en cas de cession ou de transfert à des tiers. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil. Ces plaques de cuisson disposent de systèmes d'induction conformes aux exigences des directives EMC et EMF et ne devraient pas interférer avec d'autres appareils électroniques. Les porteurs de pacemakers ou d'autres implants électroniques doivent consulter leur médecin ou le fabricant de ces implants pour évaluer leur degré de sensibilité aux interférences.
Faire effectuer les raccordements électriques par un technicien spécialisé. Avant de procéder au raccordement électrique, lire la section RACCORDEMENT ELECTRIQUE.
Pour les appareils munis d'un cordon d'alimentation, les bornes ou la section des fils entre le point d'ancrage du cordon et les bornes doivent être disposées de manière à permettre d'extraire le conducteur sous tension en amont du câble de mise à la terre au cas où le cordon sortirait de son ancrage.
- Le fabricant ne pourra être tenu responsable des dommages découlant d'une mauvaise installation ou d'un mauvais usage.
- Vérifier que la tension électrique indiquée sur la plaque signalétique fixée à l'intérieur de l'appareil correspond à la tension du secteur.
- Les dispositifs de sectionnement doivent être installés dans l'équipement fixe, conformément aux normes sur les systèmes de câblage.
- Pour les appareils de Classe I, contrôler que le réseau d'alimentation domestique dispose d'un branchement adéquat à la masse.
- Connecter l'aspirateur à la cheminée d'évacuation avec un tuyau adéquat. Se référer aux accessoires vendus, indiqués dans le manuel d'installation (pour les tubes circulaires : diamètre minimum de 120 mm). La longueur du tube d'échappement doit être aussi courte que possible.
-
Brancher l'appareil au secteur avec un interrupteur omnipolaire.
-
Respecter impérativement toutes les normes concernant l'évacuation de l'air.
- Ne pas relier l'appareil d'aspiration sur les conduits d'évacuation qui acheminent les fumées de combustion (chaudières, cheminées, etc.).
- Si l'aspirateur est utilisé en même temps que des appareils non électriques (par ex. appareils avec des brûleurs à gaz), veiller à ce que la pièce soit adéquatement aérée, afin d'empêcher le retour des gaz d'évacuation. Lorsque l'appareil de cuisson est utilisé avec des appareils alimentés par des sources d'énergie autres qu'électriques, la pression négative dans la pièce ne doit pas dépasser 4 Pa pour éviter que les fumées soient réaspirées dans la pièce par l'appareil de cuisson.
- Ne pas évacuer l'air à travers un conduit utilisé pour l'évacuation des fumées des appareils alimentés au gaz ou autres combustibles.
- Si le cordon d'alimentation est endommagé, le faire remplacer par le fabricant, par un service après-vente agréé ou par un technicien spécialisé, afin d'éviter tout risque ou situation de danger.
- Brancher la fiche de l'appareil à une prise conforme aux normes en vigueur, située dans une position accessible.
- En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation
des fumées, se conformer scrupuleusement aux normes prévues par les autorités locales.
AVERTISSEMENT : Avant d'installer l'appareil, retirer les films de protection.
- Utiliser uniquement les vis et les petites pièces fournies avec l'appareil.
⚠ AVERTISSEMENT : Toute installation de vis ou de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.
- Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des enfants, à moins qu'ils ne soient surveillés par un adulte.
- Surveiller les enfants. S'assurer qu'ils ne jouent pas avec cet appareil.
- Cet appareil ne doit pas être utilisé par des personnes (enfants compris) ayant des capacités psychophysiques et sensorielles réduites ou ne disposant pas de l'expérience et des connaissances nécessaires, à moins qu'elles ne soient attentivement surveillées et instruites sur l'utilisation sûre de l'appareil par une personne responsable de leur sécurité.
- Cet appareil peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes ayant des capacités psycho-
physiques et sensorielles réduites ou ayant une expérience et des connaissances insuffisantes à condition qu'elles soient attentivement surveillées et instruites sur l'utilisation sûre de l'appareil et sur les dangers qu'elle comporte. S'assurer que les enfants ne jouent pas avec cet appareil.
AVERTISSEMENT : L'appareil et ses parties accessibles peuvent atteindre de très hautes températures durant l'utilisation.
Prendre garde de ne pas toucher les résistances.
Les enfants de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins qu'ils ne soient surveillés en permanence.
- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et entretien.
• Assurer une aération appropriée de la pièce lorsque l'appareil fonctionne en même temps que des appareils alimentés au gaz ou autres combustibles (sauf s'il s'agit d'appareils qui font recirculer l'air dans la pièce).
AVERTISSEMENT : Si la surface présente des fissures, éteindre l'appareil pour éviter tout risque de décharge électrique.
- Ne pas brancher l'appareil si la surface est fissurée ou si
des dommages sont visibles dans l'épaisseur du matériau.
- Ne pas toucher l'appareil avec les mains ou des parties du corps mouillées.
- Ne pas utiliser des appareils à vapeur pour nettoyer le produit.
- Ne pas poser d'objets métalliques tels que couteaux, fourchettes, cuillères, et couvercles sur la surface de la plaque de cuisson, car ils pourraient atteindre des températures très élevées.
- Utiliser la commande prévue pour éteindre la plaque de cuisson après son utilisation, ne pas s'en remettre aux capteurs des casseroles.
AVERTISSEMENT : Il est dangereux de laisser la plaque de cuisson sans surveillance lorsque vous utilisez de l'huile ou des graisses. Cela pourrait provoquer une situation de danger et un risque d'incendie. Ne JAMAIS essayer d'éteindre des flammes avec de l'eau, mais éteindre l'appareil et étouffer le feu, par exemple avec un couvercle ou une couverture d'extinction.
AVERTISSEMENT : Surveiller le processus de cuisson. Un processus de cuisson court doit être surveillé constamment.
- Cet appareil n'a pas été conçu pour être mis en marche via un minuteur externe ou un système de télécommande séparé.
AVERTISSEMENT : Risque d'incendie : ne pas poser d'objets sur les surfaces de cuisson.
- L'appareil doit être installé de manière à permettre le sectionnement de l'alimentation électrique avec un écart entre les contacts (3 mm) à même d'assurer le sectionnement complet dans des conditions de surcharge de catégorie III.
- Ne jamais exposer l'appareil aux agents atmosphériques (pluie, soleil).
- La ventilation de l'appareil doit être conforme aux instructions du fabricant.
- Ranger les emballages hors de portée des enfants et des animaux domestiques.
- Les hottes de cuisine et autres aspirateurs de fumées de cuisson peuvent nuire au bon fonctionnement des appareils qui brûlent du gaz ou d'autres combustibles (y compris ceux situés dans d'autres pièces), en raison du retour des gaz de combustion. Ces gaz peuvent provoquer un empoisonnement au monoxyde de carbone. Après l'installation d'une hotte de cuisine ou de tout autre extracteur de fumées de cuisson, vérifier que les appareils à gaz sont testés par une personne compétente afin de garantir qu'il ne se vérifie pas de reflux de gaz de combustion.
2. UTILISATION
- L'appareil d'aspiration a été conçu exclusivement pour l'élimination des
odeurs de cuisine lors d'une utilisation domestique.
- N'utiliser en aucun cas l'appareil à des fins autres que celles pour lesquelles il a été conçu.
- Les friteuses doivent être surveillées en permanence pendant leur utilisation : l'huile surchauffée peut prendre feu.
- Ne pas actionner l'appareil avec un temporisateur externe ou une télécommande séparée.
- Ne pas installer l'appareil derrière une porte décorative afin d'éviter toute surchauffe.
- Ne pas monter debout sur l'appareil, sous risque de l'endommager.
- Pour éviter d'endommager les joints en silicone, ne pas poser de récipients de cuisson chauds sur le châssis.
- Ne pas couper ou préparer des aliments sur la surface et ne pas y faire tomber d'objets durs. Ne pas faire glisser des casseroles ou des plats sur la surface.
3. NETTOYAGE ET ENTRETIEN
- Éteindre ou débrancher l'appareil du réseau d'alimentation électrique avant toute intervention de nettoyage ou entretien.
- Nettoyer et/ou remplacer les filtres après la période de temps indiquée (risque d'incendie).
- Le filtre anti-odeurs peut être régénéré tous les 3-4 mois (ou plus fréquemment en cas d'utilisation intensive de la hotte) (W).

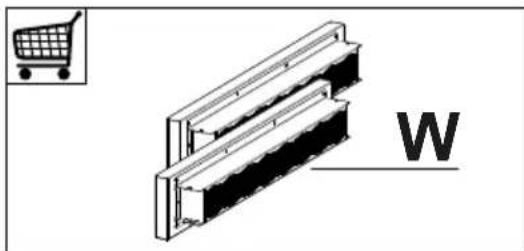

Marche à suivre pour la régénération :
- Placer le filtre dans un four ventilé à une température maximale de 250° pendant 1 heure. La température minimale est de 150°, le temps de régénération est plus court si la température est plus élevée.

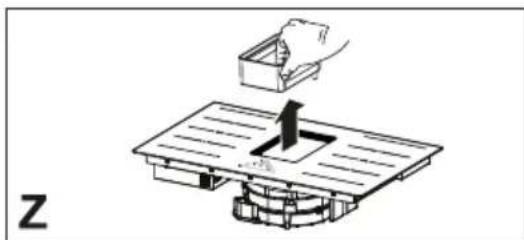

- Filtres anti-graisse Z : Nettoyer les filtres à graisse tous les 2 mois d'utilisation, ou plus fréquemment en cas d'utilisation particulièrement intense. Les filtres à graisse peuvent être lavés au lave-vaisselle. Ne pas laver les grilles au lave-vaisselle.
Recommendations générales
- Ne jamais utiliser de tampons à récurer, laine d'acier, acide muriatique ou autres produits qui pourraient rayer ou marquer la surface.
- Ne pas consommer les aliments qui seraient tombés ou se seraient accidentellement déposés sur la surface ou sur les éléments fonctionnels ou esthétiques de la plaque de cuisson.
- Bac de récolte des gouttes : en conditions d'utilisation normale, il est conseillé de contrôler et de vider le bac de récolte des gouttes à intervalles de deux semaines. Toujours enlever le tiroir avant d'effectuer les contrôles du bac de récolte des gouttes, surtout en cas de grandes sorties de liquides. Décrocher l'arrêt et tirer vers le bas le bac de récolte des gouttes, laver ensuite avec de l'eau tiède ou au lave-vaisselle.
Nettoyage de la plaque de cuisson
- Nettoyer la plaque de cuisson après chaque utilisation, afin d'empêcher tout résidu alimentaire de se carboniser. Nettoyer la saleté incrustée et carbonisée requiert un plus grand effort.
- Pour le nettoyage quotidien, utiliser un chiffon doux ou une éponge moelleuse et un produit nettoyant adapté. Suivre les conseils du fabricant en ce qui concerne les produits nettoyants à utiliser. Nous vous conseillons d'utiliser des produits nettoyants de protection.
- Quand la plaque de cuisson est encore chaude, retirer la saleté incrustée, comme le lait ayant débordé durant l'ébullition, à l'aide d'un racloir pour vitrocéramique. Suivre les conseils du fabricant en ce qui concerne le racloir à utiliser.
- Quand le plan de cuisson est encore chaud, retirer les traces d'aliments sucrés, comme par exemple la confiture ayant débordé pendant la cuisson, avec un racloir pour vitrocéramique. Sans cela, les résidus pourraient endommager la surface en vitrocéramique.
- Quand le plan de cuisson est encore chaud, enlever toute trace de matière plastique fondue avec un racloir pour vitrocéramique. Sans cela, les résidus pourraient endommager la surface en vitrocéramique.
- Une fois que le plan de cuisson a refroidi, éliminer les traces de calcaire en utilisant une petite quantité de solution anticalcaire, par exemple du vinaigre ou du jus de citron. Ensuite, nettoyer de nouveau avec un chiffon humide.
4. EXIGENCES DES MEUBLES
Le technicien chargé de l'installation est tenu de se conformer à la législation, aux réglementations, aux directives et aux normes (règlements sur la sécurité des installations électriques, le recyclage correct des composants, etc.) en vigueur dans le pays d'utilisation !
- Ne pas utiliser de colle silicone entre l'appareil et la plaque de travail. La plaque de cuisson est destinée à être encastrée dans le plan de travail de la
cuisine, au-dessus d'un module de cuisine ayant une largeur de 600 mm ou plus.
- Si l'appareil est monté sur des matériaux inflammables, respecter scrupuleusement les lignes guides et les normes relatives aux installations à basse tension et à la protection anti-incendie.
- Pour les unités à encaissement, les composants (matériaux plastiques et bois plaqué) doivent être montés avec des colles résistantes à la chaleur (min. 100°C) : l'usage de matériaux et de colles non adéquats peut causer des déformations et des détachements.
- Le module de la cuisine doit disposer d'un espace suffisant pour permettre les connexions électriques de l'appareil. Les placards suspendus au-dessus de l'appareil doivent être installés à une distance laissant suffisamment d'espace pour travailler confortablement.
- L'utilisation de bords décoratifs en bois dur autour du plan de travail et derrière l'appareil est autorisée, dès lors que la distance minimum indiquée dans les croquis d'installation est respectée.
- La distance minimum entre l'appareil monté et la paroi arrière est indiquée dans le schéma d'installation de l'appareil encastré (150 mm pour la paroi latérale, 40 mm pour la paroi arrière et 500 mm pour les meubles éventuellement au-dessus).
- Afin d'éviter toute infiltration de liquides entre le bord de la plaque de cuisson et le plan de travail, appliquer le joint adhésif fourni tout le long du bord externe de la plaque de cuisson avant installation.
5. BRANCHEMENT ÉLECTRIQUE
AVERTISSEMENT : Tous les raccordements électriques doivent être effectués par un installateur agréé.
- Suivre le schéma de câblage ((placé sur le côté inférieur du produit).
- Cet appareil présente un raccordement du type en « Y » et requiert par conséquent la présence du fil « neutre ». Le câble d'alimentation doit être au moins de type H05V2V2-F de 5 x 2,5 mm², raccordement MONOPHASE, BIPHASÉ et TRIPHA-SÉ : section min. des conducteurs : 2,5 mm². Diamètre extérieur du câble d'alimentation : min 8 mm - max 12 mm.
- Les bornes de connexion sont accessibles en retirant le couvercle de la boîte de jonction.
- S'assurer que les caractéristiques de l'installation électrique domestique (tension, puissance maximale et courant) correspondent à celles de l'appareil.
- Brancher l'appareil comme indiqué dans le manuel d'installation (conformément aux normes de référence pour la tension de réseau en vigueur dans le pays d'utilisation).
- Il est conseillé d'utiliser le cordon d'alimentation H05V2V2-F de 5 x 2,5 mm². Si on utilise le câble d'alimentation H05V2V2-F de 5 x 2,5 mm², suivre les instructions suivantes : pour la connexion triphasée, séparer les 2 fils et retirer les gaines bleues des fils gris.
Attention ! Ne pas souder les câbles !
6. NOTIONS ENVIRONNEMENTALES
Élimination des électroménagers
Le symbole sur le produit ou sur son emballage indique que le produit ne doit pas être jeté avec les déchets ménagers normaux. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage des composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participerez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une d'élimination inappropriée. Pour des informations plus détaillées sur la manière de recycler ce produit, veuillez contacter votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.
Cet appareil est conforme à la directive 2012/19/UE concernant la réduction des substances dangereuses utilisées dans les appareils électriques et électroniques et l'élimination des déchets.
Élimination des matériaux d'emballage
Les matériaux marqués du symbole sont recyclables. Jeter l'emballage dans les conteneurs à déchets spécialement prévus pour leur recyclage.
Économie d'énergie
Les conseils ci-après vous permettront d'économiser quotidiennement de l'énergie durant la cuisson.
- Lors du chauffage de l'eau, utiliser uniquement la quantité nécessaire.
- Si possible, toujours couvrir les casseroles avec leur couvercle.
-
Bien mettre en place la casserole avant d'activer la zone de cuisson.
-
Utiliser les zones de cuisson plus petites pour les petites casseroles.
- Placer les casseroles directement au centre de la zone de cuisson.
- Utiliser la chaleur résiduelle pour garder chauds les aliments ou pour les faire fondre.

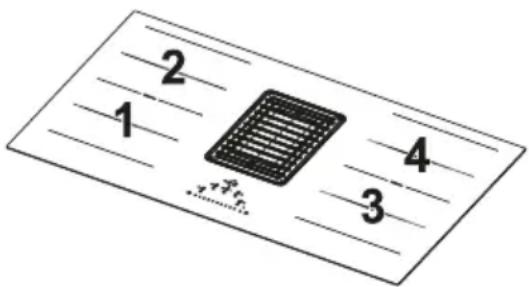

7. DESCRIPTION DU PRODUIT
| 1 | Zone de cuisson simple (220x197 mm) 2 100 W, avec fonction Booster de 3 000 W |
| 2 | Zone de cuisson simple (220x197 mm) 2 100 W, avec fonction Booster de 3 000 W |
| 3 | Zone de cuisson simple (220x197 mm) 2 100 W, avec fonction Booster de 3 000 W |
| 4 | Zone de cuisson simple (220x197 mm) 2 100 W, avec fonction Booster de 3 000 W |
| 5 | Bandeau de commande |
| 6 | Grille d'aspiration |
| 1 + 2 | Zone de cuisson modulable (220 x 395 mm) 1500 W, avec fonction Booster de 1850 W. |
| 3 + 4 | Zone de cuisson modulable (220 x 395 mm) 1500 W, avec fonction Booster de 1850 W. |
INDICATEURS
Détection de présence d'une casse-role
Chaque zone de cuisson possède un système de détection de la présence de casserole sur la plaque de cuisson.
Le système de détection de présence de casserole reconnaît les casseroles à fond aimantable adaptées aux plaques à induction.
Si on retire la casserole pendant le fonctionnement ou si on utilise une casse-role inadaptée, l'affichage visualise le symbole
Indicateur de chaleur résiduelle
L'indicateur de chaleur résiduelle est un dispositif de sécurité indiquant que la surface de la zone de cuisson a toujours une température de 50 °C ou plus, ce qui risque de provoquer des brûlures si on la touche avec les mains nues. La touche sensitive de la zone de cuisson correspondante affiche H.
Après avoir éteint l'appareil, le ventilateur continuera à fonctionner à la vitesse minimale jusqu'à ce que le symbole H n'apparaisse plus.
8. BANDEAU DE COMMANDE

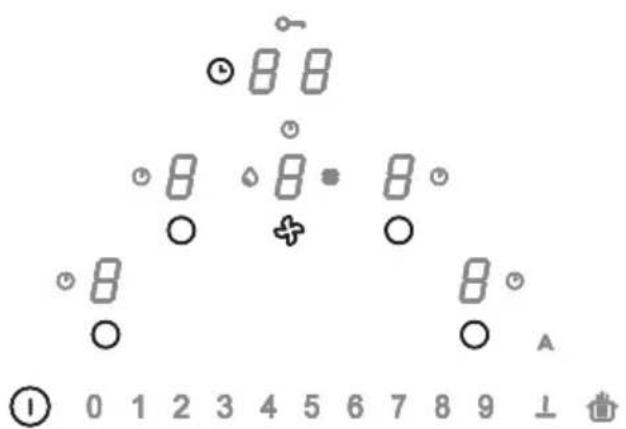

Allumage de l'appareil
| Appuyer pendant 2 secondes sur la touche On/Off pour allumer et activer les fonctions de la plaque de cuisson. Tousles digits affichent et ceux du temporisateur « C L ».À partir de ce moment, la plaque de cuisson est branchée,mais toutes les zones de cuisson et la hotte sont à la puissance zéro. La plaque de cuisson s'éteint automatiquementaprès 20 secondes d'inutilisation.Attention : Pour des raisons de sécurité, il sera toujourspossible d'éteindre la plaque de cuisson en intervenant surla touche On/Off .Attention : Dans le bandeau de commande, les fonctions sélectionnables sont toujours celles éclairées / visibles etce sont les seules qui peuvent être activées.Pour activer les commandes des foyers, de l'aspirateur etdu temporisateur, appuyer sur la touche sensitive correspondante.La confirmation est donnée par l'éclairage de la touchesensitive qui devient intense. |
| Mises en garde pour l'installateur : Vérifier et, s'il ylieu, changer le paramétrage de la puissance de la plaquede cuisson. Voir paragraphe « Limitation de puissance ».Par défaut, la plaque est réglée pour une absorption de 7,4Kw. |
| « Utilisation du contrôle slider et des touches à effleurement » :Poser le doigt sur une touche ou sur le contrôle du curseurpour obtenir les meilleurs résultats. Ne pas appliquer depression. Les touches à effleurement réagissent à la pression légère d'un doigt. Ne pas utiliser d'autres objets pourtravailler sur le panneau de commande. |


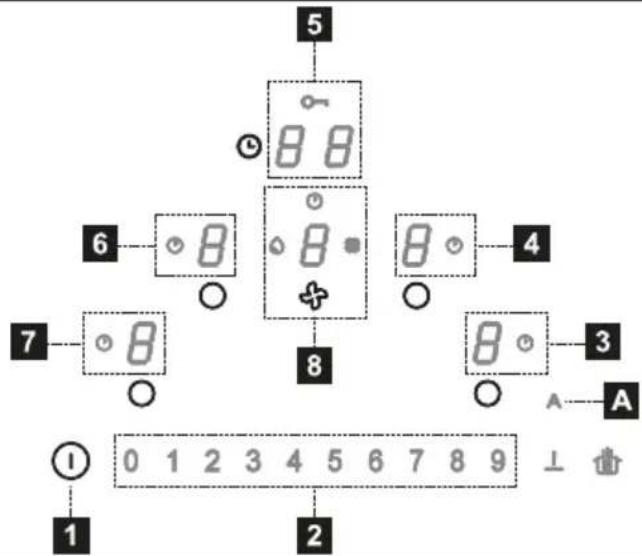

5 8 8 6 8 8 8 4 7 8 8 3 A ① 0 1 2 3 4 5 6 7 8 9 ⊥ 1 2| 1 | Branché/Débranché |
| 2 | Zone de réglage |
| 3 | Indicateur du niveau de puissance de la zone de cuisson antérieure droite |
| 4 | Indicateur du niveau de puissance de la zone de cuisson postérieure droite |
| 5 | Zone gestion temporisateur |
| 6 | Indicateur du niveau de puissance de la zone de cuisson postérieure gauche |
| 7 | Indicateur du niveau de puissance de la zone de cuisson antérieure gauche |
| 8 | Indicateur du niveau de puissance de l'aspirateur |
| A | Touche de la fonction Auto |


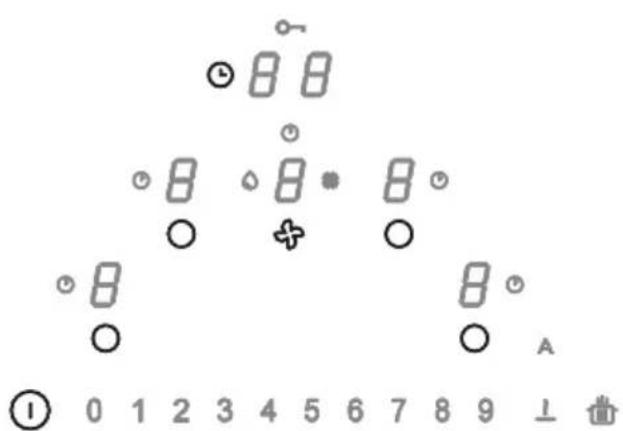

8 8 8 8 = 8 8 8 0 1 2 3 4 5 6 7 8 9 ⊥| Commandes Description | |
 | Sélection des commandes de la zone de cuisson.Appuyer sur la touche On/Off pendant 2 secondes.Les zones de cuisson s'activent en appuyant sur le Digit de la zone correspondante. La validation est donnée par la brillance intense du Digit correspondant. |
| Le symbole indique que le temporisateur correspondant à la zone sélectionnée est actif (voir la fonction « Temporisateur des zones de cuisson »).Sélection des commandes de l'aspirateurAppuyer sur la touche On/Off pendant 2 secondes.Pour sélectionner les commandes de la hotte appuyer sur le Digit correspondantB. La validation est donnée par la brillance intense du Digit correspondant.Le symbole indique que le temporisateur correspondant aux fonctions de la hotte est actif.Le symbole indique la nécessité d'entretien/nettoyage du filtre à graisse après 100 heures d'utilisation.Le symbole signale la nécessité d'entretien du filtre (anti-odeur) à charbon après 200 heures d'utilisation. | |
 | |
| 0 1 2 3 4 5 6 7 8 9 | Sélection de la puissance des zones de cuisson et/ou de la vitesse de l'aspirateurAppuyer sur la touche On/Off pendant 2 secondes.Sélectionner soit le Digit de la Hotte soit celui d'une des 4 zones de cuisson.Pour augmenter ou diminuer la puissance des zones de cuisson ou la vitesse de l'aspirateur, appuyer directement sur la valeur souhaitée ou, avec le doigt, faire défil-ler (de droite à gauche ou vice versa) selon que l'on souhaite augmenter ou dimi-nuer la valeur programmée. |
 | Sélection des commandes temporisateurAppuyer sur la touche On/Off pendant 2 secondes.Sélectionner la zone des commandes pour la gestion des temporisateurs des zones de cuisson et de l'aspirateur qui affiche “ C L “ comme standard (voir les fonctions Temporisateur).Le symbole indique la touche pour les fonctions de sécurité (voir « Verrouillage Clavier (nettoyage)) ». |
| A | Par défaut, au moment de la mise en marche de la plaque de cuisson/aspirateur, la hotte s'active en mode automatique et la LED s'allume de façon intense. La hotte entre en fonction si la puissance des zones de cuisson est supérieure à « 1 ».Pour la désactiver, appuyer sur la LED, cette action est confirmée par le changement d'intensité de la LED, d'intense à faible. La désactivation se fait aussi en appuyant sur une valeur, supérieure à « 1 » sur la barre de puissance, confirmée par le changement d'intensité de la LED qui passe de intense à faible.Pour l'activer de nouveau, appuyer sur la LED qui prendra une brillance intense. |
 | Fonction de mise en PAUSE et REDÉMARRAGE.En combinaison avec d'autres touches, elle permet d'entrer dans le menu utilisateur. |
| [HSYD] | La fonction Defrost permet de décongeler des aliments ou de faire fondre délicatement le beurre, le chocolat, le miel...etc.En combinaison avec d'autres touches, elle permet d'entrer dans le menu installateur. |
Quand on pose une casserole sur l'une des 4 zones de cuisson, la plaque de cuisson détecte automatiquement sa présence et allume le Digit correspondant à activer.
Les touches sensitives sont invisibles en l'absence de casseroles ou autres objets sur la plaque de cuisson.
Sur le bandeau de commande, les fonctions sélectionnables sont toujours celles qui sont visibles mais illuminées avec une faible intensité. Sélectionner les fonctions en touchant le symbole correspondant.
9. LIMITATION DE PUISSANCE
Lors du premier branchement de l'appareil au secteur, l'installateur doit régler la puissance des zones de cuisson en fonction de la capacité réelle de l'installation électrique domestique.
Si cela n'est pas nécessaire, la plaque de cuisson peut être activée directement en intervenant sur Ⓐ ou, autrement, suivre la marche ci-après pour accéder au menu.
Avant d'effectuer la procédure, il est conseillé de lire tout le paragraphe.
Brancher la plaque de cuisson au secteur électrique.
À la première alimentation, le symbole 1 clignote.
En maintenant la touche enfoncée, appuyer sur les 4 touches Digits des zones de cuisson (5) une à la fois dans le sens contraire des aiguilles d'une montre en partant de la droite.
Sur le Digit postérieur gauche apparaïtra l'inscription et. alternativement.
Sur le Digit antérieur gauche apparaitra l'inscription
Appuyer sur le Digit postérieur gauche et le numéro 8 de la barre de puissance pour entrer dans le menu réglages.
Opération confirmée par le changement de l'affichage de ( et. ) à ( et . ). 8
Nous nous trouvons maintenant dans le menu des paramétrages de la puissance de la plaque de cuisson.
Appuyer sur le Digit antérieur gauche et sélectionner une des valeurs affichées dans la barre de puissance (0-1-2-3) en suivant le tableau reporté ci-dessous.
| Valeur sur la barre de la puissance | KW | Notes |
| 0 | 7,4 | Réglage initial standard |
| 1 | 4,5 | |
| 2 | 3,5 | |
| 3 | 2,8 |
Après avoir saisi la valeur correcte, confirmer en touchant et maintenant ^1 .
10. FONCTIONS DE LA PLAQUE DE CUISSON
| Pour activer : si une casserole est présente sur la plaque de cuisson, appuyer sur la touche sensitive correspondant pendant 3 secondes. S'il n'y a pas de casserole sur les foyers, appuyer pendant 3 secondes sur l'une des touches sensitives (non visibles) à côté du point sur le côté gauche. Relâcher et faire glisser le doigt de 0 à 9 le long de la barre de puissance qui montre la séquence de fonctionnement. Toutes les touches sensitives indiquent Les opérations décrites doivent être complétées dans les 10 secondes. | ||
| Pour désactiver : appuyer pendant 3 secondes sur l'une des touches sensitives des zones de cuisson. Relâcher et faire glisser le doigt de 9 à 0 sur la barre de la puissance qui montre la séquence de fonctionnement. Les opérations décrites doivent être complétées dans les 10 secondes. | ||
| Verrouillage | Cette fonction permet de bloquer pendant 15 secondes les paramétrages de la plaque de cuisson pour permettre un nettoyage rapide. | |
| Pour activer : appuyer simultanément sur les Digit des zones de cuisson avant droite et avant gauche. L'afficheur de la zone des commandes pour la gestion du temporisateur illustre le compte à rebours de 15 secondes et s'allume | ||
| Pour désactiver : appuyer sur au attendre la fin des 15 secondes. | ||
| Fonction Boost | Aussi bien les zones de cuisson que la hotte peuvent être programmées à une puissance extra. | |
| Pour activer : aussi bien pour la hotte que pour les zones de cuisson, appuyer 2 fois sur le « 9 » sur la barre de puissance. Le digit correspondant affiche P. | ||
| Pour désactiver : sélectionner l'une des autres valeurs possibles sur la barre de la puissance. | ||
| Temporisateur des zones de cuisson | Le minuteur permet d'éteindre une zone spécifique de cuisson à la fin du temps défini.Les zones de cuisson peuvent être programmées individuellement, car chacune dispose de son propre minuteur. | |
| Pour activer : Avec la zone de cuisson en fonction, appuyer pour accéder aux commandes de gestion du temporisateur de cette zone.Appuyer individuellement sur les Digits de la zone commandes temporisateur : paramétrer individuellement les valeurs en les choisissant sur la barre de puissance (Minimum 1 minute - Maximum 99 minutes).La validation a lieu après 10 secondes d'inutilisation.L'afficheur de la zone des commandes pour la gestion du temporisateur affiche le compte à rebours si celui-ci a été paraméré, autrement, comme standard, “ C L “ s'affiche. Toutes les zones peuvent avoir le temporisateur paraméré et l'afficheur indiquera toujours celui avec le temps restant le plus bas.Répéter les opérations pour modifier la valeur du temporisateur. | ||
| Pour désactiver : avec la zone de cuisson en fonction, appuyer pour accéder aux commandes de gestion du temporisateur de cette zone.Régler à zéro les valeurs du temporisateur ou appuyer sur le bouton Marche/Arrêt. | ||
| Temporisateur (générique) | Temporisateur avec alarme à usage générique. | |
| Pour activer : la plaque de cuisson étant branchée et sans casseroles, appuyer individuellement sur les Digits de la zone commandes temporisateur : paramétrer individuellement les valeurs en les choisissant sur la barre de puissance (Minimum 1 minute - Maximum 99 minutes).L'afficheur de la zone des commandes pour la gestion du temporisateur affiche le compte à rebours si celui-ci a été paraméré, autrement, comme standard, “ C L “ s'affiche. | ||
| Pour désactiver : régler à zéro les valeurs du temporisateur ou appuyer sur deux fois avec foyer éteint. | ||
| Fonction Fonte | Pour activer : sélectionner l'une des 4 zones de cuisson et appuyer sur La touche sensitive de la zone sélectionnée indique | |
| Pour désactiver : appuyer sur au sur . | ||
| Fonction Chauffage | Cette fonction sert à chauffer une casserole à la puissance maximale avant de continuer la cuisson à un niveau sélectionné. La durée pendant laquelle la zone de cuisson est maintenue à la puissance maximale dépend du niveau de cuisson final défini. Voir le tableau : | |
| Niveau de puissance Temporisateur (secondes) | ||
| 1 | 40 | |
| 2 | 72 | |
| 3 120 | ||
| 4 176 | ||
| 5 256 | ||
| 6 432 | ||
| 7 120 | ||
| 8 192 | ||
| 9 Non disponible | ||
| P Non disponible | ||
| Pour activer, avec une casserole sur la plaque de cuisson et la zone de cuisson sélectionnée, appuyer et maintenir enfoncée pendant 3 secondes la valeur sélectionnée (de 1 à 8) sur la barre de la puissance. L'affichage de la zone de cuisson correspondante indique « À » + la valeur sélectionnée.Il est possible d'augmenter le niveau de cuisson, mais en le réduisant la fonction se désactive. | ||
| Fonction Pause | Cette fonction permet de mettre en pause/redémarrer n'importe quelle fonction active sur la plaque de cuisson, en réduisant la puissance disponible dans la zone de cuisson et en remettant à zéro toutes les fonctions. Si la fonction Pause n'est pas désactivée dans les 10 minutes, la plaque de cuisson s'éteint automatiquement. | |
| Pour activer : Avec une casserole sur la plaque de cuisson et la zone de cuisson sélectionnée, appuyer et maintenir la touche de la fonction Pause énoncée pendant au moins 1 seconde.Tous les afficheurs indiquent . | ||
| Pour désactiver : appuyer et maintenir enfoncé pendant 1 seconde jusqu'au clignotement. Appuyer sur n'importe quelle touche dans les 10 secondes. La fonction est désactivée et la plaque de cuisson continue avec les paramètres précédents. | ||
| Fonction de Rappel | Cette fonction sert à rappeler les paramètres de fonctionnement de la plaque de cuisson en cas d'arrêt involontaire ou de coupure de courant. | |
| Quand la plaque de cuisson s'éteint, si elle est rallumée dans les 6 secondes en touchant , la touche hignote pendant 6 secondes. Appuyer sur la touche pour récupérer les fonctions précédemment configurées. Un bip est émis pour confirmer l'opération. | ||
| Mode combiné (fonction « pont ») | Cette fonction permet de connecter 2 zones de cuisson pour les utiliser et les contrôler comme une zone de cuisson individuelle et plus grande. Cela donne la possibilité d'utiliser des casseroles ayant un plus grand fond.Les zones de cuisson sélectionnables pour cette fonction sont exclusivement celles de gauche et celles de droite.Attention : Les zones de cuisson de gauche ne peuvent pas être reliées à celles de droite et vice versa. | |
| Pour activer/désactiver : appuyer simultanément sur les touches sensitives des foyers de gauche ou de droite pour sélectionner les 2 zones à relier en pont, jusqu'à l'apparition de la touche qu indique que la fonction a été activée. L'autre touche sert à définir le niveau de puissance. | ||
11. FONCTIONS ASPIRATEUR
 | |
| Pour activer les commandes des foyers, de l'aspirateur et du temporisateur, appuyer sur la touche sensitive correspondante. | |
| « 9 » | Appuyer sur la barre de puissance « 9 » pour programmer la vitesse INTENSIVE 1. Cette programmation est temporisée pour une activation de 10 minutes. Après ce délai, le système retourne automatiquement à la vitesse précédemment programmée. Pour le désactiver, sélectionner une vitesse différente. |
| « P » | Appuyer deux fois sur la barre de puissance « 9 » pour programmer la vitesse INTENSIVE 2. Ce paramétrage est temporisé pour une activation de 5 minutes. Après ce délai, le système retourne automatiquement à la vitesse précédemment programmée. Pour le désactiver, sélectionner une vitesse différente. |
| Fonction Delay | Adapté pour activer après avoir terminé la cuisson pour enlever efficacement les vapeurs et les odeurs résiduelles de l'atmosphère de la cuisine. Cette fonction est disponible uniquement si la modalité automatique est désactivée. Le mode automatique se désactive en appuyant sur « A ».Allumer le plan de cuisson. Appuyer sur le Digit de la hotte d'aspiration et régler un niveau de vitesse de l'aspirateur sur la barre de puissance. Toucher le chiffre de gestion du temporisateur qui affiche « CL » mais passera automatiquement au compte-à-rebours qui est réglé à 15 minutes (appuyer de nouveau pour désactiver si nécessaire).Si nécessaire, on peut modifier la vitesse de la hotte et le niveau de cuisson. Après 15 minutes, l'aspirateur se coupe. La LED du temporisateur est encore visible et un signal sonore est activé. Ils se coupent après 2 minutes mais ils peuvent être coupés en appuyant sur la touche d'allumage/coupure.Il est maintenant possible de couper le dispositif en appuyant sur la touche d'allumage/coupure. |
| Symbole temporisateurSélectionner le Digit de l'aspirateur, appuyer sur le Digit de Gestion du temporisateur pour programmer le compte à rebours. | |
 | Symbole d'entretien du filtre à graisseLa signalisation concernant le nettoyage du filtre à graisse, indiquées par la LED est toujours active.Symbole d'entretien du filtre à charbonPar défaut, la hotte est en mode aspiration. Appuyez sur le bouton Marche/Arrêt. La charge étant éteinte, appuyer sur la touche sensitive de la hotte pour valider l'aspirateur. Appuyer de nouveau sur le Digit pendant 5 secondes pour :Activation du filtre à charbon :Le symbole du filtre à charbon (odeurs) s'allume pendant 1 seconde et l'appareil un double bip.Désactivation du filtre à charbon :Le symbole du filtre à charbon (odeurs) clignote deux fois et l'appareil émet un double bip. |
 -[Z60H] | Réinitialisation et réactivation des filtresAprès 200 heures de fonctionnement du filtre à charbon et 100 heures de fonctionnement du filtre à graisse, les icônes correspondantes s'allument pour indiquer qu'il faut contrôler le filtre.Après avoir effectué l'entretien du filtre avec la plaque de cuisson éteinte, procédez comme suit :- Allumez la plaque de cuisson.- Appuyez sur le digit Hotte pour activer la barre numérotée.- Appuyez sur la touche « A » pendant au moins 5 secondes et attendez la confirmation de la réinitialisation signalée par un double bip et l'extinction du symbole.- Si la confirmation de la réinitialisation (double bip et extinction du symbole) n'a pas lieu dans les 6 secondes, éteignez la plaque de cuisson et répétez la procédure depuis le début. |
12. PERSONNALISATION DU MENU UTILISATEUR
Avant d'effectuer la procédure, il est conseillé de lire tout le paragraphe.
- Appuyer sur . Ⓘ
- Appuyer à nouveau sur dans les 3 secondes.
– La touche commence à clignoter. - Maintenir appuyé : touches sensitives des zones de cuisson indiquent .
- En maintenant étoncé, commencer à appuyer sur les touches digit des zones de cuisson dans le sens horaire à partir de la touche avant gauche.
0 1 2 3 4 5 6 7 8 9 1
La touche arrière gauche indique alternativement Let un chiffre de 2 à 7 indiquant le code du menu.
La touche sensitive avant gauche indique un numéro qui dépend des paramètres indiquées dans la sélection.
- Frapper la touche arrière gauche.
- Sélectionner un numéro sur la barre de puissance pour accéder au code du menu.
- Frapper la touche avant gauche.
- Sélectionner un numéro sur la barre de puissance pour sélectionner une valeur.
Voir le tableau suivant pour les spécifications :
| Code du menu | Description Valeur | |
| U2 Menu | de gestion du volume des touches. 0 - Son désactivé | 1 - Min.3 - Max |
| U3 Menu | de gestion du volume du signal du compteur. 0 - Son désactivé | 1 - Min.3 - Max |
| U4 Menu | de gestion du niveau de luminosité de l'afficheur. 0 - Max | 9 - Min. |
| U5 Menu | de gestion de l'animation du compte à rebours. 0 - Animation désactivée | 1 - Animation activée |
| U6 Menu | de la fonction de reconnaissance présence casserole. 0 - Active | 1 - Non active |
| U7 Menu | de gestion de la fin du compte à rebours. 0 - Clignotement continu et extinction | 1 - Dix clignotements et extinction2 - Un clignotement et extinction |
| – Après avoir saisi la valeur correcte, confirmer en touchant et maintenant éfoncé pendant 2 secondes.– Pour quitter le menu sans enregistrer, appuyer sur . [IMAGE]Si aucune opération n'est réalisée, le menu utilisateur se ferme au bout de 1 minute. | ||
13. TABLEAU DE CUISSON
| Niveau de puis-sance | Mode de cuisson À utiliser pour | |
| 1 | Fondre, chauffer légèrement Beurre, chocolat, gélatire | e, sauces |
| 2 | Fondre, chauffer légèrement Beurre, chocolat, gélatire | e, sauces |
| 3 | Réchauffer Riz | |
| 4 | Cuisson prolongée, épaissir, braiser Légumes, pommes | es de terre, sauces, fruits, poisson |
| 5 | Cuisson prolongée, épaissir, braiser Légumes, pommes | es de terre, sauces, fruits, poisson |
| 6 | Cuisson prolongée, braiser | Pâtes, soupes, viande braisée |
| 7 | Friture légère | Rösti (beignets de pommes de terre), omelettes, plats panés et frits, saucisses |
| 8 | Friture, friture dans l’huile abondante | Viande, frites |
| 9 | Friture rapide à haute température | Steaks |
| P | Chauffage rapide | Eau bouillante |
14. FONCTION DE GESTION DE LA PUISSANCE
Ce produit intègre une fonction de gestion de la puissance à contrôle électronique.
Cette fonction contrôle la distribution de la puissance maximum de 3700 W entre les zones de cuisson combinées (côté gauche et côté droit), en optimisant la répartition de puissance et en évitant les situations de surcharge du système.
À cet effet, la puissance totale est surveillée en continu, et diminuée s'il y a lieu. Si la puissance totale requise ne peut être fournie, un élément de contrôle réduit par défaut la puissance d'un autre élément de cuisson au niveau immédiatement inférieur de sa
courbe de puissance correspondante, de manière à ne pas dépasser une absorption de courant de 16 A.
Dans ce cas, le générateur détecte la dernière commande la plus prioritaire envoyée par l'interface utilisateur et, s'il y a lieu, diminue les programmations précédemment activées pour un autre élément de cuisson.
La fonction de Gestion de puissance s'active d'abord aussi à la détection de la présence d'une casserole sur l'élément de cuisson.
Exemple :
Si le niveau boost (P) est sélectionné pour la zone de cuisson 1, la zone de cuisson 2 ne pourra pas dépasser le niveau 9 en même temps et sera automatiquement limitée. »
15. GUIDE D'UTILISATION DES CASSEROLES
Quelles casseroles utiliser
Utiliser exclusivement des casseroles avec un fond en matériau ferromagnétique, elles sont adaptées à une utilisation sur les plaques à induction :
- fonte
- acier émaillé
- acier au carbone
- acier inoxydable (même si non complètement)
- aluminium avec revêtement ferromagnétique ou un fond avec une plaque ferromagnétique
Pour déterminer si une casserole ou une poêle est appropriée, contrôler la présence du symbole (généralement estampillé sur le fond). Vous pouvez également approcher un aimant au fond du récipient. S'il reste accroché au fond, la casserole peut être utilisée sur une plaque à induction.
Pour assurer une efficacité optimale, toujours utiliser des casseroles et des poêles à fond plat, qui répartissent la chaleur de manière uniforme. Si le fond n'est pas parfaitement plat, cela affectera la puissance et la conduction de la chaleur.
Comment utiliser les casseroles
Diamètre minimal de la casserole/poêle selon les différentes zones de cuisson.
Pour assurer le bon fonctionnement de la plaque de cuisson, la casserole doit couvrir un ou plusieurs des points de référence indiqués sur la surface de la plaque de cuisson et avoir un diamètre minimum approprié.
Toujours utiliser la zone de cuisson correspondant le mieux au diamètre du fond de la casserole.
| Zones de cuisson | Diamètre du fond de la casserole | |
| ∅ min. (conseillé) | ∅ max (conseillé) | |
| Combiné gauche/droite | 190 mm | 230 mm |
| Simples gauche/droite | 110 mm | 190 mm |
Casseroles ou poêles vides ou avec un fond peu épais
Ne pas utiliser de casseroles ou de poêles vides ou avec fond peu épais sur la plaque de cuisson, car cela ne permettrait pas de contrôler la température ou d'éteindre automatiquement la zone de cuisson si la température était trop élevée, en entraînant le risque d'endommager la casserole ou la surface de la plaque de cuisson.
Si cela se produit, ne toucher à rien et attendre que tous les éléments refroidissent.
Si un message d'erreur s'affiche, consulter la section « Résolution des problèmes ».
Bruits de fonctionnement normaux de la table de cuisson
La technologie à induction se base sur la création de champs électromagnétiques. Ces champs électromagnétiques génèrent de la chaleur directement sur le fond de la casserole. Les casseroles et les poêles peuvent générer toute une variété de bruits ou de vibrations selon la façon dont elles ont été fabriquées.
Ces types de bruits sont décrits ci-après :
Bourdonnement sourd (comme le bruit d'un transformateur)
Ce bruit se produit lors de la cuisson à un niveau de chaleur élevé et il est déterminé par la quantité d'énergie transférée de la table de cuisson aux casse-roles. Le bruit cesse ou diminue en bais-sant le niveau de chaleur.
Léger sifflement
Ce bruit se produit lorsque le récipient de cuisson est vide et il cesse une fois que le récipient a été rempli d'eau ou d'aliments.
Crépitement
Ce bruit se produit avec des casseroles composées de plusieurs matériaux stratifiés et il est produit par les vibrations des surfaces de rencontre des différents
matériaux. Le bruit vient des casseroles et peut varier selon la quantité et le mode de préparation de la nourriture.
Fort sifflement
Ce bruit se produit avec des casseroles composées de matériaux différents disposés en couches superposées, ainsi que lorsque ces casseroles sont utilisées à la puissance maximale et même sur deux zones de cuisson. Le bruit cesse ou diminue en baissant le niveau de chaleur
Bruit de ventilateur
Pour le bon fonctionnement du système électronique, il est nécessaire de régler la température de la table de cuisson. À cet effet, la table de cuisson est équipée d'un ventilateur de refroidissement qui est activé pour réduire et régler la température du système électronique. Il peut arriver que le ventilateur continue de fonctionner même lorsqu'on éteint l'appareil, si la température de la table de cuisson est détectée comme étant encore trop élevée.
Bruits rythmiques et semblables au tic-tac d'une horloge
Ce bruit se produit uniquement lors- qu'au moins trois zones de cuisson sont en fonction et il disparaît ou diminue au moment lorsqu'on en éteint une.
Les bruits décrits représentent une caractéristique normale de la technologie à induction, par conséquent ils ne peuvent être considérés comme des défauts.
- RÉSOLUTION DES PROBLÈMES
| Code d’erreur De | Description Cause possible | de l’erreur Solution | |
| « Signalisation sonore à l’allumage. Aucun code d’erreur ne s’affiche » | La commande de la hotte ne fonctionne pas | Endommagement ou mauvaise liaison du câble LIN sur la carte électronique de la hotte | Vérification liaison/remplacement du câble LIN |
| ER03 | La plaque de cuisson s’éteint après 10 secondes. | Détection d’une activation continue des touches.Eau ou casserole présente sur le bandeau de commande. | Enlever l’eau ou la casserole de la surface en vitrocéramique ou du bandeau de commande. |
| ER21 | La plaque de cuisson s’éteint. | La température interne des composants électroniques est trop élevée. | Laisser refroidir la plaque de cuisson.S’assurer que la plaque de cuisson est suffisamment ventilée.Si l’erreur persiste, contacter le service après-vente. |
| E2 | La zone de cuisson correspondante s’éteint. | Casserole vide ou non appropriée.La température de la casserole ou de la surface en vitrocéramique est trop élevée.Température des composants électroniques trop élevée. | Laisser refroidir la plaque de cuisson.Utiliser une casserole appropriée.Ne pas réchauffer des casseroles vides. |
| E3 | La zone de cuisson correspondante s’éteint. | Casserole non appropriée.La casserole est en train de perdre ses propriétés magnétiques et risque d’endommager la plaque à induction. | Utiliser une casserole appropriée.L’erreur s’efface automatiquement après 8 s et la zone de cuisson peut de nouveau être utilisée.En présence d’autres erreurs, il est utile de changer de casserole.Si l’erreur persiste, contacter le service après-vente. |
| E6 | La zone de cuisson ne s’active pas. | Tension et/ou fréquence d’alimentation hors plage. | Contrôler la tension et/ou la fréquence du secteur.S’il y a lieu, contacter le service après-vente. |
| E8 | Les zones de cuisson s’éteignent. | Ventilateur en panne.Ventilateur bloqué par de la poussière ou des tissus. | Nettoyer le ventilateur et enlever les corps étrangers s’il y a lieu.Si l’erreur persiste, contacter le service après-vente. |
| E4E5E7E9ER20ER22ER31ER36ER47EAEH | Débrancher la plaque de cuisson de l’alimentation électrique.Attendre quelques secondes, puis rebrancher la plaque de cuisson.Si le problème persiste, contacter le service après-vente en indiquant le code d’erreur inscrit à l’afficheur. | ||
17. MAINTENANCE - RÉPARATION ET CONFORMITÉ
- S'assurer que l'entretien des composants électriques est exclusivement effectué par le fabricant ou par le service après-vente.
- S'assurer que les câbles endommagés sont remplacés exclusivement par le fabricant ou par le service après-vente agréé.
Lorsque vous contactez le service après-vente, veuillez fournir les informations suivantes :
- Type de panne
- Modèle de l'appareil (Art./Code)
- Numéro de série (S.N.)
Ces informations figurent sur la plaque d'identification. La plaque d'identification est fixée au fond de l'appareil.
Informations sur le produit conformément au règlement n° 66/2014 Normes de référence :
EN/IEC 60350-2
EN/IEC 50564
Cet appareil a été conçu, fabriqué et commercialisé conformément aux directives CEE.
18. DONNÉES TECHNIQUES
Identification du produit
Type : 4300
Modèle : HAS949BSC
Voir la plaque d'identification appliquée sur le fond du produit.
Le producteur apporte en continu des améliorations à ses produits. Pour cette raison, le texte et les illustrations contenus dans ce manuel peuvent subir des modifications sans préavis.
| Paramètre Valeur Dimensions(mm) | ||
| Dimensions utiles | - | 830 × 520 (L x P) |
| Tension/fréquenced'alimentation | 220-240 V, 50 Hz;220 V, 60 Hz3N~/2N~ 380-415 V,50 Hz3N~/2N~ 380 V, 60 Hz | |
| Caractéristiques électriques et des éléments chauffants | ||
| Zone de cuisson1,2,3,4 | 2 100 W; PowerBoost: 3 000 W | 210 x 190 |
| Zone de cuissonflexible1+2, 3+4 | 1500 W; PowerBoost: 1850 W | 210 x 390 |
| Paramètre | Valeur | Unité de mesure |
| Poids de l'appareil | 21 | kg |
| Nombre de zonesde cuisson | 4 | |
| Source de chaleur | induction | |
