Produkttyp	Induktionskochfeld mit integrierter Dunstabzugshaube
Marke	Hisense
Modell	HAS949BSC
Abmessungen (B x T)	830 x 520 mm
Gewicht	21 kg
Stromversorgung	220-240 V, 50 Hz / 220 V, 60 Hz / 380-415 V 3N~ oder 2N~, 50 Hz
Anzahl der Kochzonen	4
Zonentyp	Induktion
Leistung der Einzelzonen	2100 W (Boost 3000 W)
Leistung der flexiblen Zonen (1+2 und 3+4)	1500 W (Boost 1850 W)
Maximale Gesamtleistung	7400 W (einstellbar)
Hauptfunktionen	Boost, Timer, Pause, Kindersicherung, Auftauen, Warmhalten, Bridge-Modus, automatischer Dunstabzug-Modus
Topferkennung	Ja
Restwärmeanzeige	Ja
Abluftsystem	Integrierte Dunstabzugshaube mit Fett- und Aktivkohlefiltern
Wartung und Reinigung	Glaskeramikoberfläche; Fettfilter spülmaschinengeeignet; Aktivkohlefilter im Ofen regenerierbar
Sicherheit	Automatische Abschaltung, Kindersicherung, Überhitzungsschutz, Abschaltung bei Überkochen
Reparierbarkeit	Stromkabel durch Fachpersonal austauschbar; Kundendienst
Konformität	Directive 2012/19/UE, EN/IEC 60350-2, EN/IEC 50564

Häufig gestellte Fragen - HAS949BSC HISENSE

Wie installiere ich das Kochfeld HAS949BSC?

Die Installation muss von einem Fachtechniker durchgeführt werden. Beachten Sie die Mindestabstände: 150 mm zu den Seitenwänden, 40 mm zur Rückwand und 500 mm zu Möbeln oberhalb. Verwenden Sie die mitgelieferte Klebedichtung, um das Eindringen von Flüssigkeiten zu verhindern.

Welche Töpfe sollten auf einem Induktionskochfeld verwendet werden?

Verwenden Sie nur Töpfe mit ferromagnetischem Boden (Gusseisen, emaillierter Stahl, kompatibler Edelstahl). Überprüfen Sie mit einem Magneten. Der Bodendurchmesser muss zur Zone passen: Einzelzone 110-190 mm, kombinierte Zone 190-230 mm.

Was tun, wenn der Fehlercode ER03 angezeigt wird?

ER03 weist auf eine dauerhafte Betätigung der Tasten hin, oft verursacht durch Wasser oder einen Topf auf dem Bedienfeld. Reinigen Sie die Oberfläche und entfernen Sie alle Gegenstände. Wenn der Fehler weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie reinige ich die Glaskeramik-Kochfläche?

Reinigen Sie nach jedem Gebrauch mit einem weichen Tuch und einem geeigneten Reinigungsmittel. Verwenden Sie einen Glaskeramik-Schaber für eingebrannte Rückstände (noch warm). Bei Kalkablagerungen verwenden Sie Essig oder Zitrone nach dem Abkühlen.

Wie aktiviere ich die Kindersicherung?

Drücken Sie die Sensortaste einer Kochzone (oder den Punkt links) für 3 Sekunden, dann streichen Sie mit dem Finger von 0 bis 9 über die Leistungsleiste. Zum Deaktivieren streichen Sie innerhalb von 10 Sekunden von 9 bis 0.

Wie verwende ich die Boost-Funktion?

Drücken Sie zweimal die Ziffer 9 der Leistungsleiste für die gewünschte Zone. Das Display zeigt 'P'. Zum Deaktivieren wählen Sie einen anderen Wert.

Wie stelle ich die Leistungsbegrenzung ein?

Beim ersten Einschalten kann der Installateur die maximale Leistung einstellen. Befolgen Sie die im Handbuch beschriebene Vorgehensweise: Drücken Sie die Tasten in einer bestimmten Reihenfolge, um das Menü aufzurufen, und wählen Sie 7,4 kW (Standard) oder einen niedrigeren Wert.

Was bedeutet die Restwärmeanzeige H?

Das auf einer Zone angezeigte 'H' zeigt an, dass die Oberfläche noch heiß ist (≥50°C). Berühren Sie diese Zone nicht. Die Anzeige erlischt, wenn die Temperatur unter 50°C fällt.

Wie setze ich die Filter der Dunstabzugshaube zurück?

Nachdem Sie die Filter gereinigt haben, schalten Sie das Kochfeld aus, wieder ein, aktivieren Sie die Dunstabzugshaube, und drücken Sie dann die Taste 'A' für mindestens 5 Sekunden, bis ein doppelter Piepton ertönt und die Symbole erlöschen.

Kann ich das Kochfeld mit einem Herzschrittmacher verwenden?

Träger von Herzschrittmachern oder elektronischen Implantaten sollten ihren Arzt oder den Implantathersteller konsultieren, um ihre Empfindlichkeit gegenüber elektromagnetischen Störungen zu beurteilen.

BEDIENUNGSANLEITUNG HAS949BSC HISENSE

DE GEBRAUCHSANLEITUNG

DK BRUGSVEJLEDNING

FR MANUEL D'UTILISATION

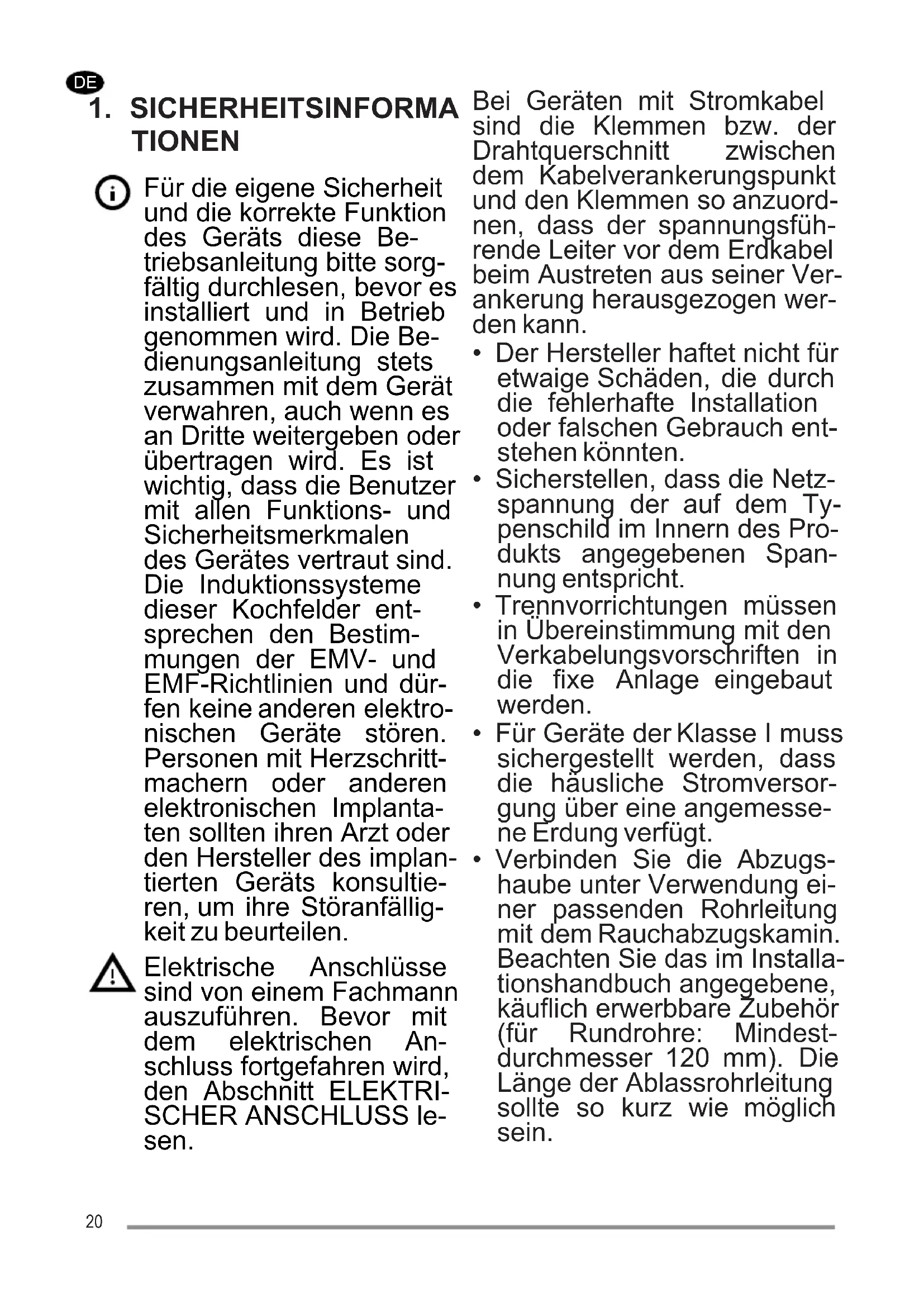

1. SICHERHEITSINFORMATIONEN

Für die eigene Sicherheit und die korrekte Funktion des Geräts diese Betriebsanleitung bitte sorgfältig durchlesen, bevor es installiert und in Betrieb genommen wird. Die Bedienungsanleitung stets zusammen mit dem Gerät verwahren, auch wenn es an Dritte weitergeben oder übertragen wird. Es ist wichtig, dass die Benutzer mit allen Funktions- und Sicherheitsmerkmalen des Gerätes vertraut sind. Die Induktionssysteme dieser Kochfelder entsprechen den Bestimmungen der EMV- und EMF-Richtlinien und dürfen keine anderen elektronischen Geräte stören. Personen mit Herzschrittmachern oder anderen elektronischen Implantaten sollten ihren Arzt oder den Hersteller des implantierten Geräts konsultieren, um ihre Störanfälligkeit zu beurteilen.

Elektrische Anschlüsse sind von einem Fachmann auszuführen. Bevor mit dem elektrischen Anschluss fortgefahren wird, den Abschnitt ELEKTRISCHER ANSCHLUSS lesen.

Bei Geräten mit Stromkabel sind die Klemmen bzw. der Drahtquerschnitt zwischen dem Kabelverankerungspunkt und den Klemmen so anzuordnen, dass der spannungsführende Leiter vor dem Erdkabel beim Austreten aus seiner Verankerung herausgezogen werden kann.

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild im Innern des Produkts angegebenen Spannung entspricht.
• Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die fixe Anlage eingebaut werden.
• Für Geräte der Klasse I muss sichergestellt werden, dass die häusliche Stromversorgung über eine angemessene Erdung verfügt.

• Verbinden Sie die Abzugshaube unter Verwendung einer passenden Rohrleitung mit dem Rauchabzugskamin. Beachten Sie das im Installationshandbuch angegebene, käuflich erwerbbare Zubehör (für Rundrohre: Mindest-durchmesser 120 mm). Die Länge der Ablassrohrleitung sollte so kurz wie möglich sein.

• Schließen Sie das Produkt mit einem allpoligen Schalter an das Stromnetz an.
  • Die Vorschriften zum Auslassen von Luft sind zu beachten.

• Schließen Sie die Abzugs-haube nicht an Auslassleitungen an, die Verbrennungsgase (Kessel, Schornsteine usw.) transportieren.
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Falls das Kochgerät zusammen mit Geräten verwendet wird, die mit nichtelektrischen Energiequellen betrieben werden, darf der Unterdruck im Raum 4 Pa nicht überschreiten, um zu verhindern, dass Dämpfe vom Kochgerät zurück in den Raum gesaugt werden.
  • Die Luft darf nicht in eine Rohrleitung ausgestoßen werden, die als Abzug für gasbetriebene oder andere Brennstoffe verwendet wird.
• Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller, ein autorisiertes Servicezentrum oder einen kompetenten Techniker ersetzt werden, um jedes Risiko oder jede Gefahrensituation zu vermeiden.
• Den Stecker des Geräts in eine den einschlägigen Vorschriften entsprechende zu-

gängliche Steckdose stecken.

- In Bezug auf die technischen und sicherheitstechnischen Maßnahmen zur Ableitung der Dämpfe ist es wichtig, die von den örtlichen Behörden festgelegten Regeln genau einzuhalten.

⚠️ WARNHINWEIS: Bevor das Gerät installiert wird, die Schutzfolien abziehen.

- Nur die mit dem Gerät gelieferten Schrauben und sonstigen Artikel verwenden.

⚠️ WARNHINWEIS: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.

- Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern durchgeführt werden, es sei denn unter Aufsicht eines Erwachsenen.

- Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und Wissen verwendet werden, es sei denn, sie werden aufmerksam überwacht und hinsichtlich der sicheren Verwendung des Geräts durch

eine verantwortliche Person eingewiesen.

- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangelnder Erfahrung und/oder Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder in den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Kinder nicht mit dem Gerät spielen lassen.

WARNHINWEIS: Das Gerät und seine zugänglichen Teile werden während des Betriebs sehr heiß.

Auf keinen Fall die Heizwiderstände berühren.

Kinder unter 8 Jahren vom Gerät fernhalten, es sei denn, sie werden stetig beaufsichtigt.

• Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Es ist unbedingt für eine ausreichende Belüftung des Raums zu sorgen, wenn das Gerät zusammen mit durch Gas oder anderen Brennstoffen betriebenen Geräten verwendet wird (gilt nicht für Geräte, die nur die Luft im Raum umwälzen).

WARNHINWEIS: Wenn die Oberfläche Beschädigungen aufweist, das Gerät ausschalten, um die Gefahr von Strom- schlägen zu vermeiden.

• Schalten Sie das Gerät nicht ein, wenn die Oberfläche Risse aufweist oder eine Beschädigung in der Materialstärke sichtbar ist.
• Das Gerät nicht mit nassen Händen oder Körperteilen berühren.
• Zur Reinigung des Produkts keine Dampfgeräte verwenden.
• Keine Metallgegenstände wie Messer, Gabeln, Löffel und Deckel auf die Kochfeld-oberfläche legen, da diese überhitzen können.
• Mittels des entsprechenden Befehls das Kochfeld nach Gebrauch ausschalten; nicht auf die Sensoren der Töpfe verlassen.

WARNHINWEIS: Es ist gefährlich, das Kochfeld unbeaufsichtigt zu lassen, wenn Öl oder Fett verwendet wird, da eine gefährliche Situation entstehen und ein Feuer ausbrechen könnte. NIEMALS versuchen, die Flammen mit Wasser zu löschen, sondern das Gerät ausschalten und die Flammen zum Beispiel mit einem Deckel oder einer Löschdecke ersticken.

WARNHINWEIS: Der Garvorgang muss überwacht werden. Ein kurzer Garprozess muss ständig überwacht werden.

- Das Gerät ist nicht für den Betrieb durch einen externen Timer oder ein separates Fern-

steuerungssystem vorgesehen.

WARNHINWEIS: Brandgefahr: Keine Gegenstände auf die Kochfelder legen.

• Das Gerät muss so installiert werden, dass die Trennung von der Stromversorgung durch eine Öffnung zwischen den Kontakten (3 mm) erlaubt, die eine vollständige Trennung unter Überlastbedingungen der Kategorie III gewährleistet.
• Das Gerät darf keinen Witterungseinflüssen (Regen, Sonne) ausgesetzt werden.
  • Die Belüftung des Geräts hat nach den Anweisungen des Herstellers zu erfolgen.
• Verpackungen außerhalb der Reichweite von Kindern und Haustieren aufbewahren.
  • Die Dunstabzugshauben und andere Wrasenabzüge können den sicheren Betrieb von Geräten, die Gas oder andere Brennstoffe verbrennen (darin eingeschlossen sind die in anderen Räumen), auf Grund des Rückstromes der Verbrennungsgase beeinträchtigen. Diese Gase können eine Kohlenstoffmonoxidvergiftung provozieren. Vergewissern Sie sich nach dem Einbau einer Dunstabzugshaube oder eines anderen Wrasenabzuges, dass die Gasgeräte von kompetenten Personen getestet werden, um zu garantieren, dass es zu keinem Rückstrom der Verbrennungsgase kommt.

2. VERWENDUNG

• Die Abzugshaube ist ausschließlich zur Beseitigung von Kochgerüchen im Haushalt bestimmt.
- Verwenden Sie das Gerät niemals für andere als die vorgesehenen Zwecke.
- Fritteusen sind während des Betriebs ständig zu überwachen, da überhitztes Öl kann Feuer fangen kann.
- Betreiben Sie das Gerät nicht mit einem externen Timer oder einem separaten Fernbedienungssystem.
- Das Gerät darf nicht hinter einer de- korativen Tür installiert werden, um eine Überhitzung zu vermeiden.
- Stellen Sie sich nicht auf das Gerät, um Schäden am Gerät zu vermeiden.
- Stellen Sie keine heißen Garbehälter auf den Rahmen, um eine Beschädigung der Silikonfugen zu vermeiden.
- Schneiden oder bereiten Sie keine Lebensmittel auf der Oberfläche zu und lassen Sie keine harten Gegenstände darauf fallen. Keine Töpfe oder Geschirr über die Oberfläche ziehen.

3. REINIGUNG UND WARTUNG

• Schalten Sie das Gerät vor allen Reinigungs- und Wartungsarbeiten aus oder trennen Sie es vom Stromnetz.
• Reinigen und/oder ersetzen Sie die Filter nach der angegebenen Zeit (Brandgefahr).
• Der Geruchsfilter kann alle 3-4 Monate (oder bei intensiver Nutzung der Haube auch häufiger) regeneriert werden (W).

Regenerierungsverfahren:

- Legen Sie den Filter für 1 Stunde in einen belüfteten Ofen bei der maximalen Temperatur von 250°. Die Mindesttemperatur beträgt 150°, die Regenerationszeit ist kürzer, wenn die Temperatur höher ist.

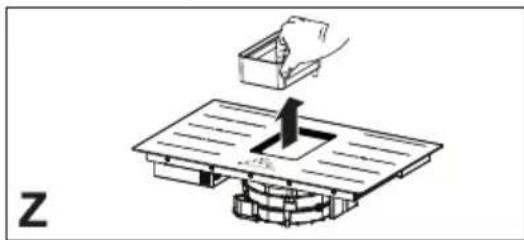

- Z-Fettfilter: Die Filter müssen alle 2 Monate gereinigt werden, bei besonders intensiver Benutzung häufiger, und können in die Spülmaschine gegeben werden. Geben Sie die Grills nicht in die Spülmaschine.

Wichtige allgemeine Hinweise

- Verwenden Sie niemals Scheuerschwämme, Stahlwolle, Salzsäure oder andere Produkte, die Kratzer oder Flecken auf der Oberfläche hinterlassen könnten.

- Lebensmittel, die versehentlich auf die Oberfläche fallen oder sich auf den funktionalen oder ästhetischen Elementen des Kochfelds befinden, dürfen nicht verzehrt werden.

- Tropfschale: Bei normalem Gebrauch wird empfohlen, die Tropfschale in zweiwöchigen Abständen zu überprüfen und zu leeren. Nehmen Sie die Schublade immer heraus, bevor Sie die Tropfschale überprüfen, insbesondere bei größeren Verschüttungen. Entriegeln Sie die Tropfschale, ziehen Sie sie herunter und waschen Sie sie mit lauwarmem Wasser oder in der Spülmaschine.

Reinigung des Geräts

- Reinigen Sie das Gerät nach jedem Gebrauch, damit keine Speiserückstände einbrennen. Das Entfernen von verkrusteten und verkohlten Verschmutzungen erfordert mehr Aufwand.

- Verwenden Sie zum Reinigen des täglichen Schmutzes ein weiches Tuch oder einen Schwamm und ein geeignetes Reinigungsmittel. Befolgen Sie die Empfehlungen des Herstellers hinsichtlich der zu verwendenden Reinigungsmittel. Wir empfehlen die Verwendung von schützenden Reinigungsmitteln.

- Verkrusteten Schmutz, zum Beispiel während des Kochens übergelaufene Milch, mit einem heißem Glaskeramikschaber bei noch heißem Kochfeld entfernen. Befolgen Sie die Empfehlungen des Herstellers hinsichtlich des zu verwendenden Schabers.

- Zuckerhaltige Lebensmittel, zum Beispiel während des Kochens übergelaufene Marmelade, mit einem heißem Glaskeramikschaber bei noch heißem Kochfeld entfernen. Andernfalls könnten Rückstände die Glaskeramikoberfläche beschädigen.

- Entfernen Sie geschmolzenen Kunststoff mit einem Glaskeramikschaber, solange das Kochfeld noch heiß ist. Andernfalls könnten Rückstände die Glaskeramikoberfläche beschädigen.

- Entfernen Sie die Kalkflecken mit einer kleinen Menge Entkalkerlösung, zum Beispiel mit Essig oder Zitronensaft, sobald das Kochfeld abgekühlt ist. Anschließend erneut mit einem feuchten Tuch abwischen.

4. ANFORDERUNGEN AN DIE MÖBEL

Bei der Installation sind die im Verwendungsland geltenden Gesetze, Verordnungen, Richtlinien und Normen (Vorschriften für die Sicherheit elektrischer Anlagen, ordnungsgemäße Wiederverwertung von Bauteilen usw.) einzuhalten!

- Zwischen dem Gerät und der Arbeitsplatte keine Silikondichtungsmasse verwenden. Das Kochfeld ist für die Montage in der Küchenarbeitsplatte oberhalb eines Küchenschranks mit

einer Breite von 600 mm oder mehr vorgesehen.

• Wenn das Gerät auf brennbaren Materialien montiert wird, sind die Richtlinien und Normen für Niederspannungsin installationen und den Brandschutz unbedingt einzuhalten.
• Bei Einbaugeräten sind die Komponenten (Kunststoffe und furniertes Holz) mit hitzebeständigen Klebstoffen (min. 100 °C) zu montieren. Die Verwendung ungeeigneter Materialien und Klebstoffe kann zu Verformungen und Ablösen führen.
• Der Küchenschrank muss ausreichend Platz für die elektrischen Anschlüsse des Geräts haben. Die Hängeschrankelemente über dem Gerät sind in einem Abstand zu installieren, der ausreichend Platz für bequemes Arbeiten lässt.
  • Die Verwendung von dekorativen Hartholzumrandungen um die Arbeitsplatte hinter dem Gerät ist zulässig, solange der Mindestabstand immer so bleibt, wie es in den Einbauzeichnungen angegeben ist.
• Der Mindestabstand zwischen montiertem Gerät und Rückwand ist in der Einbauzeichnung des Einbaugerätes angegeben (mindestens 150 mm für die Seitenwand, 40 mm für die Rückwand und 500 mm für darüberliegende Möbel).
• Um das Eindringen von Flüssigkeiten zwischen der Kochfeldkante und der Arbeitsplatte zu verhindern, bringen Sie vor dem Einbau die mitgelieferte Klebedichtung an der gesamten Außenkante des Kochfelds an.

5. ELEKTRISCHER ANSCHLUSS

WARNHINWEIS: Alle elektrischen Anschlüsse müssen von einem autorisierten Installateur ausgeführt werden.

• Halten Sie sich an den Schaltplan (an der unteren Seite des Produkts).
• Dieses Gerät verfügt über einen Anschluss vom Typ "Y", daher ist ein "neutraler" Leiter erforderlich. Das Stromversorgungskabel muss mindestens vom Typ H05V2-F 5 x 2,5 mm² sein, Anschluss EINZELPHASIG, ZWEIPHASIG und DREIPHASIG: Mindestleiterquerschnitt: 2,5 mm². Außendurchmesser des Stromversorgungskabels: min 8 mm - max 12 mm.
  • Die Anschlussklemmen sind durch Entfernen des Anschlusskastendeckels zugänglich.
• Stellen Sie sicher, dass die Eigenschaften der Hauselektrik (Spannung, maximale Leistung und Stromstärke) mit denen des Geräts übereinstimmen.
• Schließen Sie das Gerät, wie in der Montageanleitung gezeigt (gemäß den im Land geltenden Bezugsvorschriften für die Netzspannung).
• Es wird empfohlen, das Netzkabel H05V2V2-F 5 x 2,5 mm² zu verwenden. Falls Sie das Netzkabel H05V2V2-F 5 x 2,5 mm² verwenden, befolgen Sie die folgenden Anweisungen. Trennen Sie für den dreiphasigen Anschluss die 2 Adern und entfernen Sie die blauen Ummantelungen von den grauen Adern.

Achtung! Keine Schweißarbeiten an Kabeln ausführen!

6. UMWELTASPEKTE

Ihre Pflichten als Endnutzer

Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekennzeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zurückgenommen werden. Es darf

somit nicht in den Hausmüll gegeben werden. Das Gerät kann z.B. bei einer kommunalen Sammelstelle oder ggf. bei einem Vertreiber (siehe unten zu deren Rücknahmepflichten in Deutschland) abgegeben werden.

Das gilt auch für alle Bauteile, Unterbaugruppen und Verbrauchsmaterialien des zu entsorgenden Altgeräts.

Bevor das Altgerät entsorgt werden darf, müssen alle Altbatterien und Altakkumulatoren vom Altgerät getrennt werden, die nicht vom Altgerät umschlossen sind. Das gleiche gilt für Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können. Der Endnutzer ist zudem selbst dafür verantwortlich, personenbezogene Daten auf dem Altgerät zu löschen.

Hinweise zum Recycling

Helfen Sie mit, alle Materialien zu recyceln, die mit diesem Symbol gekennzeichnet sind. Entsorgen Sie solche Materialien, insbesondere Verpackungen, nicht im Hausmüll, sondern über die bereitgestellten Recyclingbehälter oder die entsprechenden örtlichen Sammel-systeme.

Recyceln Sie zum Umwelt - und Gesundheitsschutz elektrische und elektronische Geräte.

Rücknahmepflichten der Vertreiber

Wer auf mindestens 400 m² Verkaufsfläche Elektro- und Elektronikgeräte vertreibt oder diese gewerblich an Endnutzer abgibt, ist verpflichtet, bei Abgabe eines neuen Gerätes, ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe, unentgeltlich zurückzunehmen. Das gilt auch für Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen. Solche Vertreiber müssen zudem auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, (kleine Elektrogeräte) im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf in diesem Fall nicht an den Kauf eines Elektro- oder Elektronikgerätes verknüpft, kann aber auf drei Altgeräte pro Geräteart beschränkt werden.

Ort der Abgabe ist auch der private Haushalt, wenn das neue Elektro- oder Elektronikgerät dorthin geliefert wird; in diesem Fall ist die Abholung des Altgerätes für den Endnutzer kostenlos.

Die vorstehenden Pflichten gelten auch für den Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Vertreiber Lager- und Versandflächen für Elektro- und Elektronikgeräte bzw. Gesamtlager und Versandflächen für Lebensmittel beinhalten, die den oben genannten Verkaufsflächen entsprechen. Die unentgeltliche Abholung von Elektro- und Elektronikgeräten ist dann aber auf Wärmeüberträger (z.B. Kühlschrank), Bildschirme, Monitore und Geräte, die Bildschirme mit einer Oberfläche von mehr als 100 cm² enthalten und Geräte beschränkt, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für kleine Elektrogeräte (s.o.), die der Endnutzer zurückgeben möchte, ohne ein neues Gerät zu erwerben.

Energieeinsparung

Die nachstehenden Empfehlungen tragen dazu bei, beim täglichen Kochen Energie einzusparen.

• Nur die erforderliche Menge an Wasser erwärmen.

• Wenn möglich, die Töpfe immer mit dem Deckel abdecken.

• Den Topf auf die Kochzone stellen, bevor diese aktiviert wird.
  • Die kleineren Töpfe auf die kleineren Kochzonen stellen.
  • Die Töpfe direkt in der Mitte der Kochzone platzieren.
  • Die Restwärme nutzen, um Lebensmittel warm zu halten oder zu schmelzen.

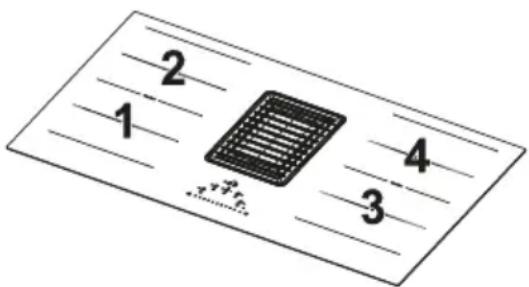

7. PRODUKTBESCHREIB UNG

1	Einzelne Kochzone (220x197 mm) 2100 W, mit 3000 W Boosterfunktion
2	Einzelne Kochzone (220x197 mm) 2100 W, mit 3000 W Boosterfunktion
3	Einzelne Kochzone (220x197 mm) 2100 W, mit 3000 W Boosterfunktion
4	Einzelne Kochzone (220x197 mm) 2100 W, mit 3000 W Boosterfunktion
5	Bedienfeld
6	Ansauggitter
1 + 2	Kombinierbare Kochzone (220 x 395 mm) 1500 W, mit 1850 W Boosterfunktion.
3 + 4	Kombinierbare Kochzone (220 x 395 mm) 1500 W, mit 1850 W Boosterfunktion.

ANZEIGEN

Erfassung des Vorhandenseins eines Topfes

Jede Kochzone ist mit einem System ausgestattet, welches das Vorhandensein eines Topfes auf dem Kochfeld erkennt.

Das Topf-Erkennungssystem erkennt Töpfe mit einem magnetisierbaren Boden, der für Induktionskochfelder geeignet ist.

Wenn der Topf während des Betriebs entfernt oder ein ungeeigneter Topf ver-

wendet wird, erscheint das Symbol auf dem Display.

Restwärmeanzeige

Die Restwärmeanzeige ist eine Sicherheitsfunktion und signalisiert, dass die Oberfläche der Kochzone noch eine Temperatur von 50 °C oder mehr hat und daher bei Berührung mit bloßen Händen Verbrennungen verursachen könnte. Die Digit-Taste der entsprechenden Kochzone gibt an.

Nach dem Ausschalten des Geräts läuft das Gebläse mit minimaler Drehzahl weiter, bis das Symbol H nicht mehr angezeigt wird.

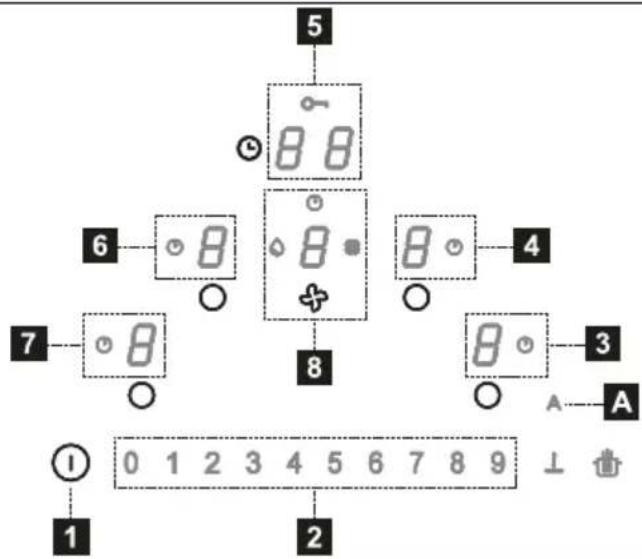

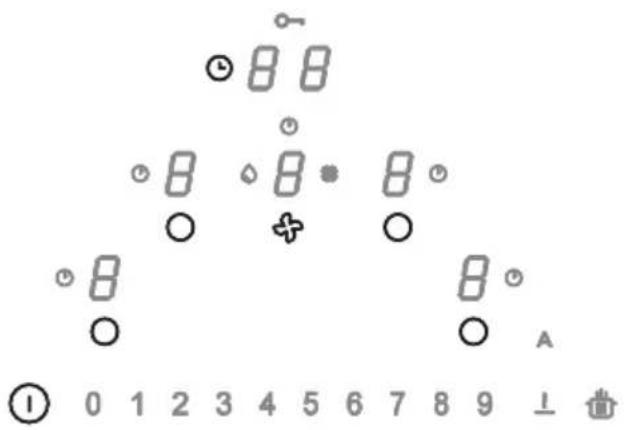

8. BEDIENFELD

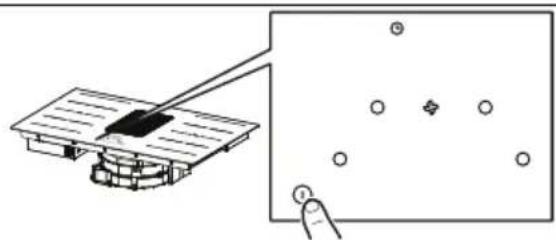

Einschalten des Geräts

Drücken Sie die On-/Off -Taste für 2 Sekunden, um die Kochfeldfunktionen einzuschalten und zu aktivieren. Alle

Digits zeigen und die des Timers "C L".

Zu diesem Zeitpunkt ist das Kochfeld eingeschaltet, aber alle Kochbereiche und die Dunstabzugshaube sind stromlos. Das Kochfeld schaltet sich nach 20 Sekunden Nichtbenutzung automatisch aus.

Achtung: Aus Sicherheitsgründen lässt sich das Kochfeld mit der On/Off-Taste immer ausschalten.

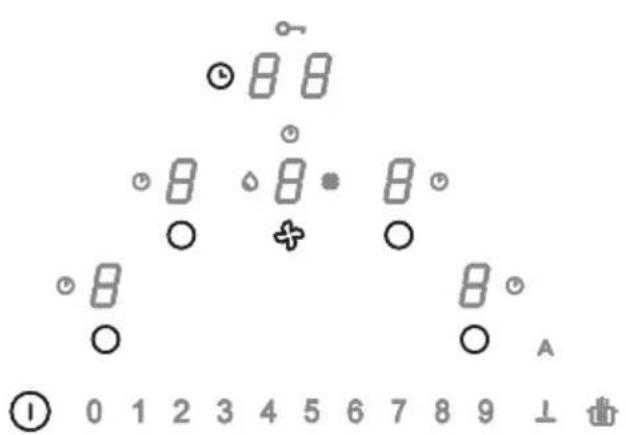

Achtung: Im Bedienfeld sind immer alle wählbaren Funktionen erleuchtet / sichtbar und immer die einzigen, die aktiviert werden können.

Die Bedienungselemente der Kochbereiche, der Abzugshaube und des Timers können durch Drücken der Referenz-Digit-Taste aktiviert werden.

Die Bestätigung wird durch das stärkere Leuchten der Digit-Taste gegeben.

Warnhinweise für den Installateur: Überprüfen Sie die Einstellung der Kochfeldleistung und ändern Sie diese gegebenenfalls. Siehe Abschnitt "Leistungsbegrenzung".

Standardmäßig ist das Kochfeld auf eine Stromaufnahme von 7,4 kW eingestellt.

"Verwendung des Schiebereglers und der Berührungstasten":

Legen Sie Ihren Finger auf eine Taste oder einen Schiebe-regler, um beste Ergebnisse zu erzielen. Uben Sie keinen Druck aus. Die Touch-Tasten reagieren auf leichten Finger-druck. Verwenden Sie keine anderen Gegenstände, um das Bedienfeld zu bedienen.

1	Ein/Aus
2	Scrolltastenfeld
3	Anzeige der Leistungsstufe der vorderen rechten Kochzone
4	Anzeige der Leistungsstufe der hinteren rechten Kochzone
5	Steuerungsbereich des Timers
6	Anzeige der Leistungsstufe der hinteren linken Kochzone
7	Anzeige der Leistungsstufe der vorderen rechten Kochzone
8	Leistungsanzeige des Abzugs
A	Auto-Funktionstaste

8 8 8 8 * 8 8 8 ○ A ① 0 1 2 3 4 5 6 7 8 9 ⊥ 替

Bedienelemente Beschreibung
	Wahl der Bedienelemente KochbereichDrücken Sie die On/Off -Taste 2 Sekunden lang1Die Bedienelemente der Kochbereiche, der Abzugshaube und des Timers könndurch Drücken der Referenz-Digit-Taste aktiviert werden. Die Bestätigung wird durch das stärkere Leuchten der entsprechenden Digit-Taste gegeben.
	Das Symbol zeigt an, dass der Timer für den gewählten Bereich aktiv ist (siehe Funktion "Timer der Kochbereiche").Wahl der Bedienelemente AbzugDrücken Sie die On/Off -Taste 2 Sekunden lang1Die Bedienelemente der Abzugshaube können durch Drücken der Referenz-Digit-TasteAusgewählt werden. Die Bestätigung wird durch das stärkere Leuchten der entsprechenden Digit-Taste gegeben.Das Symbolzeigt an, dass der Timer für die Abzugshauben-Funktionen aktiv ist .Das Symbolsignalisiert die Wartung / Reinigung des Fettfilters nach 100 Betriebsstunden.Das Symbolsignalisiert die Wartung des Kohlefilters (Geruchsfilters) nach 200 Betriebsstunden.
0 1 2 3 4 5 6 7 8 9	Wahl der Leistung für Kochbereiche und/oder Geschwindigkeit des AbzugsDrücken Sie die On/Off -Taste 2 Sekunden lang1Wählen Sie entweder die Digit-Taste der Abzugshaube oder die Taste einer der 4 Kochbereiche.Sie können die Leistung der Kochbereiche oder die Geschwindigkeit des Abzugs erhöhen oder verringern, indem Sie direkt auf den gewünschten Wert drücken oder mit dem Finger (von rechts nach links oder umgekehrt) darüber streichen, je nachdem ob der eingestellte Wert erhöht oder verringert werden soll.
	Wahl der Bedienelemente TimerDrücken Sie die On/Off -Taste 2 Sekunden lang .Wählen Sie den Bedienelemente-Bereich für die Verwaltung des Timers der Kochbereiche und des Abzugs. Die Standardanzeige ist "C L" (siehe Timer-Funktionen). Das Symbolzeigt die Taste für die Sicherheitsfunktionen, siehe "Tastatursperre (Reinigung)" an.
A	Falls das Kochfeld/der Abzug eingeschaltet worden ist, wird die Dunstabzugshaube standardmäßig im Automatikbetrieb aktiviert und die LED leuchtet stark auf. Die Abzugshaube beginnt zu arbeiten, sobald die Leistung der Kochbereiche größer als "1" ist.Sie wird deaktiviert beim Drücken der LED, bestätigt durch die Änderung der Leuchtstärke von intensiv auf gedämpft. Die Deaktivierung erfolgt durch Drücken eines Wertes größer als „1“ auf der Leistungsleiste, bestätigt durch die Änderung der Leuchtstärke der LED von intensiv auf gedämpft.Sie wird wieder aktiviert durch Drücken der LED, die wieder intensiv leuchtet.
[KBKZ]	PAUSE- und RESTART-Funktion.In Kombination mit anderen Tasten kann das Benutzermenü aufgerufen werden.
	Funktion Auftauen von Lebensmitteln oder sanftes Schmelzen von Butter, Schokolade oder Honig ... usw.In Kombination mit anderen Tasten kann das Installateur-Menü aufgerufen werden.

Wenn man einen Kochtopf auf eine der 4 Kochzonen stellt, erkennt das Kochfeld automatisch seine Präsenz und das entsprechende Digit leuchtet, damit man es drückt.

Wenn keine Kochtopfe oder andere Utensilien auf der Kochzone vorhanden sind, sind die Digits nicht zu sehen.

Auf dem Bedienfeld leuchten die wählbaren Funktion, allerdings bei niedriger Intensität. Wählen Sie die durch Berühren des entsprechenden Symbols die Funktionen aus.

9. LEISTUNGSBEGRENZUNG

Wenn das Gerät zum ersten Mal an die häusliche Stromversorgung angeschlossen wird, muss der Installateur die Leistung der Kochzonen entsprechend der tatsächlichen Kapazitäten der häuslichen elektrischen Anlage einstellen.

Wenn dies nicht erforderlich ist, kann das Kochfeld direkt mit eingeschaltet oder alternativ das unten beschriebene Verfahren befolgt werden, um auf das Menü zuzugreifen.

Vor der Durchführung des Vorgangs wird empfohlen, den gesamten Absatz zu lesen.

Das Kochfeld an die häusliche Stromversorgung anschließen.

Bei der ersten Energieversorgung blinkt das Symbol

Halten Sie die Taste gedrückt und drücken Sie die 4 Digit-Tasten der Kochbereichen ( ) nacheinander von rechts beginnend gegen den Uhrzeigersinn.

Druck Ⓐ, um den Eingabe zu bestätigen.

3 2 4 8 8 8 8 1 ① 0 1 2 3 4 5 6 7 8 9 ⊥

Jedes Drücken wird durch einen Piepton signalisiert und beim Loslassen der Taste ist wie folgt zu sehen:

Das hintere linke Digit liest abwechselnd.

Auf das vordere linke Digit erscheint. Drücken Sie das hintere linke Digit und die Nummer 8 auf der Stromleiste, um das Einstellungsmenü aufzurufen. Dies wird durch den Wechsel der Anzeige von ( und .0) bis ( und .8) bestätigt. Sie befinden sich nun im Menü der Kochfeldleistungseinstellungen.

Drücken Sie das vordere linke Digit und wählen Sie einen der in der Leistungsleiste angezeigten Werte (0-1-2-3) gemäß der folgenden Tabelle.

Wert auf der Leistungsleis-te	kW	Hinweise
0	7,4	Anfangs-Standardeinstellung
1	4,5
2	3,5
3	2,8

Sobald Sie den korrekten Wert eingegeben haben, berühren Sie mit langem

10. FUNKTIONEN DES KOCHFELDES

Kindersicherung	Diese Funktion verhindert die versehentliche Bedienung des Geräts
	Um sie zu aktivieren: Wenn ein Kochtopf auf dem Kochfeld steht, 3 Sekunden lang das entsprechende Digit drücken. Wenn kein Topf auf dem Kochfeld steht, 3 Sekunden lang eines der Digits (nicht sichtbar) neben dem Punkt Links drücken. Lassen Sie das Digit los und laufen Sie mit dem Finger von 0 bis 9 auf der Leistungsleiste entlang, welche die Betriebssequenz anzeigt. Alle Digits zeigen Die beschriebenen Vorgänge müssen innerhalb von 10 Sekunden abgeschlossen sein.
	Um sie zu deaktivieren: Eine der Digit der Kochzonen für 3 Sekunden drücken. Das Digit loslassen und mit dem Finger auf der Leistungsleiste, welche die Betriebssequenz anzeigt, von 9 bis 0 laufen. Die beschriebenen Vorgänge müssen innerhalb von 10 Sekunden abgeschlossen sein.
Sperren	Ermöglicht das Sperren der Kochfeldeinstellungen für 15 Sekunden zur schnellen Reinigung.
	Zur Aktivierung: Drücken Sie die Digit-Tasten der vorderen rechten und vorderen linken Kochbereiche gleichzeitig. Das Display des Bedienbereiches für die Verwaltung des Timers zeigt die Zeituhr von 15 Sekunden an und schaltet sich ein.
	Zur Deaktivierung: Drücken Sie ander warten Sie 15 Sekunden lang.
Boost-Funktion	Sowohl die Kochbereiche als auch die Abzugshaube können auf eine Extra-Leistung eingestellt werden.
	Zur Aktivierung: Drücken Sie sowohl für die Abzugshaube als auch für die Kochzone zweimal die "9" auf der Leistungsskala. Die entsprechende Digit-Taste zeigt an.
	Um sie zu deaktivieren: Einen der anderen Werte auf der Leistungsleiste auswählen.
Timer der Kochzonen	Der Timer ermöglicht das Abschalten einer bestimmten Kochzone nach Ablauf der eingestellten Zeit. Die Kochzonen können einzeln programmiert werden, da jede ihren eigenen Timer hat.
	Um die Funktion zu aktivieren: Drücken Sie bei Kochzone in Betrieb, um auf die Timer-Steuerbefehle für diese Zone zuzugreifen. Drücken Sie einzeln auf die Digit-Tasten des Timer-Bedienbereiches und stellen Sie die Werte einzeln ein, indem Sie diese auf der Leistungsskala wählen (mindestens 1 Minute - maximal 99 Minuten). Die Bestätigung erfolgt nach 10 Sekunden Inaktivität. Im Display des Bedienbereiches für die Verwaltung des Timers wird die Zeituhr angezeigt, sofern diese eingestellt ist. Andernfalls wird standardmäßig "C L" angezeigt. Der Timer kann in allen Bereichen eingestellt werden, und auf dem Display wird immer der Timer mit der kürzesten verbleibenden Zeit angezeigt. Wiederholen Sie die Vorgänge, um den Timer-Wert zu ändern.
	Zum Deaktivieren der Funktion: Drücken Sie bei Kochzone in Betrieb, um auf die Timer-Steuerbefehle für diese Zone zuzugreifen. Setzen Sie die Timer-Werte auf Null oder drücken Sie die On/Off-Taste.
Timer (allgemein)	Alarm-Timer für den allgemeinen Gebrauch.
	Zur Aktivierung: Drücken Sie bei ohne Töpfe eingeschaltetem Kochfeld einzeln auf die Digit-Tasten des Timer-Bedienbereiches und stellen Sie die Werte einzeln ein, indem Sie diese auf der Leistungsskala wählen (mindestens 1 Minute - maximal 99 Minuten).Im Display des Bedienbereiches für die Verwaltung des Timers wird die Zeituhr angezeigt, sofern diese eingestellt ist. Andernfalls wird standardmäßig "C L" angezeigt.
	Zur Deaktivierung: Stellen Sie die Timerwerte auf Null oder drücken Sie zweimal beausgeschaltetem Kochfeld.
Schmelzfunktion	Um sie zu aktivieren: Eine der 4 Kochzonen auswählen und drücken.Das Digit der ausgewählten Zone zeigt
	Zum Deaktivieren oder drücken.
Aufwärmfunktion	Diese Funktion dient zum Aufwärmen eines Kochtopfes auf der höchsten Stufe, bevor man mit dem Kochen auf einer ausgewählten Stufe fortfährt. Die Dauer, für welche die Kochzone auf der höchsten Leistungsstufe gehalten wird, hängt von der eingestellten Endgarstufe ab. Siehe die Tabelle:
	Leistungsstufe Timer (Sekunden)
	1	40
	2	72
	3 120
	4 176
	5 256
	6 432
	7 120
	8 192
	9 Nicht verfügbar
	P Nicht verfügbar
	Zum Aktivieren mit einem Topf auf dem Kochfeld und der ausgewählten Kochzone, 3 Sekunden lang auf den auf der Leistungsleiste gewählten Wert (von 1 bis 8) drücken. Im Display der entsprechenden Kochzone erscheint "A" + der gewählte Wert.Man kann die Garstufe erhöhen, aber nicht vermindern, dann schaltet sich die Funktion ab.
Pausenfunktion	Diese Funktion erlaubt jede auf dem Kochfeld aktivierte Funktion in Pause zusetzen /neu zu starten, indem die für das Kochfeld zur Verfügung stehende Leistung reduziert wird und alle Funktionen auf Null gestellt werden. Wenn die Pausenfunktion nicht innerhalb von 10 Minuten deaktiviert wird, schaltet sich das Kochfeld automatisch ab.
	Um die Funktion zu aktivieren: Mit einem Kochtopf auf dem Kochfeld in der ausgewählten Kochzone für mindestens 1 Sekunde auf die Pausenfunktionstaste drücken. Alle Displays zeigen .
	Zum Deaktivieren der Funktion: Sekunde lang gedrückt halten, bis es blinkt. Drücken Sie innerhalb von 10 Sekunden eine beliebige Taste . Die Funktion wird deaktiviert und das Kochfeld läuft weiter mit den vorherigen Einstellungen.
Abruffunktion	Diese Funktion wird verwendet, um die Betriebseinstellungen des Kochfelds bei einem unbeabsichtigten Halt oder einem plötzlichen Stromausfall abzurufen.
	Wenn das Kochfeld sich abschaltet, blinkt die Taste für 6 Sekunden, wenn man es innerhalb von 6 Sekunden durch Drücken der Taste wieder einschaltet. Drücken sie die Taste , um die vorherigen Einstellungen wiederherzustellen. Ein Piepton bestätigt den Vorgang.
Kombifunktion(„Brückenfunktion“)	Diese Funktion erlaubt, 2 Kochzonen zu koppeln, um sie wie eine einzige, größere Kochzone zu verwenden und zu kontrollieren. Das bietet die Möglichkeit, Töpfe mit breiteren Boden zu benutzen. Es können für die Funktion ausschließlich die linken oder rechten Kochzonen ausgewählt werden.Achtung: Die linken Kochbereiche können nicht mit den rechten verbunden werden und umgekehrt.
	Zum Aktivieren/Deaktivieren der Funktion: Gleichzeitig auf die Digits der linken oder rechten Kochzonen drücken, um die 2 Kochzonen, die man verbinden möchte, auszuwählen, bis das Digit erscheint, das anzeigt, dass die Funktion aktiviert ist. Das andere Digit wird zum Einstellen der Leistungsstufe verwendet.

11. FUNKTIONEN DES ABZUGS

Die Bedienungselemente der Kochbereiche, der Abzugshaube und des Timers können durch Drücken der Referenz-Digit-Taste aktiviert werden .
“9”	Drücken Sie „9“ auf der Leistungsleiste zur Einstellung der Geschwindigkeit INTENSIV 1. Diese Geschwindigkeit ist für eine Aktivierung von 10 Minuten getaktet. Nach Ablauf dieser Zeit kehrt das System automatisch zur zuvor eingestellten Geschwindigkeit zurück. Die Deaktivierung erfolgt durch Wahl einer anderen Geschwindigkeit.
“P”	Drücken Sie zweimal „9“ auf der Leistungsleiste zur Einstellung der Geschwindigkeit INTENSIV 2. Diese Geschwindigkeit ist für eine Aktivierung von 5 Minuten getaktet. Nach Ablauf dieser Zeit kehrt das System automatisch zur zuvor eingestellten Geschwindigkeit zurück. Die Deaktivierung erfolgt durch Wahl einer anderen Geschwindigkeit.
Funktion Verzögerung	Geeignet für die Aktivierung nach Beendigung des Kochens, um Restdämpfe und Gerüche aus der Küchenatmosphäre wirksam zu entfernen. Diese Funktion ist nur verfügbar, wenn der Automatikmodus deaktiviert ist. Die Deaktivierung des Automatikbetriebs erfolgt durch Drücken von „A“. Schalten Sie das Kochfeld ein. Drücken Sie die Zifferntaste an der Dunstabzugshaube und stellen Sie die Geschwindigkeit der Dunstabzugshaube auf der Leistungsleiste ein. Tippen Sie auf die Verwaltungsziffer des Timers, der zuvor 'CL' anzeigte, aber automatisch auf den Countdown umschaltet, der auf 15 Minuten voreingestellt ist (drücken Sie erneut, um ihn gegebenenfalls zu deaktivieren). Die Geschwindigkeit der Dunstabzugshaube und die Gärungsstufe können bei Bedarf verändert werden. Nach 15' schaltet sich der Abluftventilator aus. Die Timer-LED ist weiterhin sichtbar und ein akustisches Signal ertönt. Der Timer läuft in 2' ab, kann aber durch Drücken der Ein/Aus-Taste ausgeschaltet werden. Das Gerät kann nun durch Drücken der Ein/Aus-Taste ausgeschaltet werden.
	Timer-SymbolDrücken Sie nach Wahl der Abzug-Digit-Taste die Digit-Tasten der Timer-Verwaltung zur Einstellung der Zeituhr.
	Symbol der FettfilterwartungDie mit der LED erscheinende Meldung bezüglich der Reinigung des Fettfilters ist stets aktiviert.
	Kohlefilter-WartungssymbolStandardmäßig befindet sich die Abzugshaube im Saugmodus. On/Off-Taste drücken. Wenn die Last ausgeschaltet ist, drücken Sie die Digit-Taste der Abzugshauben-Bedienelemente, um den Abzug zu aktivieren. Drücken Sie die Digit-Taste erneut 5 Sekunden lang zur:Aktivierung des Kohlefilters:Das Symbol für den Aktivkohlefilter (Geruchsfilter) leuchtet 1 Sekunde lang auf und das Gerät gibt einen doppelten Signalton ab.Deaktivierung des Kohlefilters:Das Symbol für den Aktivkohlefilter (Geruchsfilter) blinkt zweimal und das Gerät gibt einen doppelten Signalton ab.
	Filter zurücksetzen und wieder aktivierenNach 200 Betriebsstunden des Kohlefilters und 100 Betriebsstunden des Fettfilters leuchten die entsprechenden Symbole auf, um anzuzeigen, dass eine Wartung des angegebenen Filters erforderlich ist.Nachdem Sie den Filter bei ausgeschaltetem Kochfeld gewartet haben, gehen Sie wie folgt vor:- Schalten Sie das Kochfeld ein/aus.- Drücken Sie die Zifferntaste Dunstabzugshaube , um die Nummernleiste zu aktivieren.- Halten Sie die Taste "A" mindestens 5 Sekunden lang gedrückt und warten Sie auf die Bestätigung der Rückstellung, die durch einen doppelten Piepton und das Erlöschen des Symbols angezeigt wird.- Wenn die Bestätigung der Rückstellung (doppelter Signalton und Erlöschen des Symbols) nicht innerhalb von 6 Sekunden erfolgt, schalten Sie das Kochfeld aus und wiederholen Sie den Vorgang von Anfang an.

12. PERSONALISIERUNG DES BENUTZERMENÜS

Vor der Durchführung des Vorgangs wird empfohlen, den gesamten Absatz zu lesen.

- Drücken Sie . ①

– Drücken Sie innerhalb von 3 Sekunden erneut.

- Jetzt beginnt die Taste zublinken.

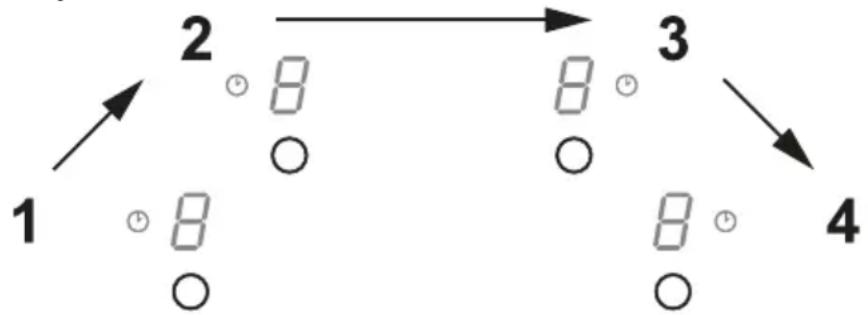

- Drücken Sie und halten Sie getrückt: Die Digits der Kochzonen zeigen.

– Halten Sie weiter gedrückt und beginnen Sie, beginnend mit dem linken vorderen und weiter im Uhrzeigersinn nacheinander alle Digits der Kochzonen zu drücken.

① 0 1 2 3 4 5 6 7 8 9 ⊥

Das hintere linke Digit zeigt als Alternative sowie eine Nummer von 2 bis 7 für den Menütyp.

Das vordere linke Digit zeigt eine Nummer, die von den in der Auswahl angegebenen Parametern abhängt.

– Drücken Sie das hintere linke Digit.

– Wählen Sie eine Zahl in der Leistungsleiste, um den Menü-Code aufzurufen.

– Drücken Sie das vordere linke Digit.

– Wählen Sie eine Zahl in der Leistungsleiste, um einen Wert auszuwählen.

Schauen Sie in die folgende Tabelle für die Angaben:

Menü-Code	Beschreibung Wert
U2 Menü	zum Einstellen des Audiovolumens der Tasten. 0 - Ton abgeschaltet1 - Min.3 - Max
U3 Menü	zum Einstellen des Volumens des Summers für die Minuten.	0 - Ton abgeschaltet1 - Min.3 - Max
U4 Menü	zum Einstellen der Display-Helligkeit. 0 - Max	9 - Min.
U5 Menü	zum Einstellen der Animation der Zeitkontrolle. 0 - Animation deaktiviert1 - Animation aktiviert
U6 Menü	für die Topferkennungsfunktion. 0 - Aktiviert1 - Nicht aktiviert
U7 Menü	zum Einstellen des Countdowns. 0 - Dauerblinken und Abschaltung1 - Zehn Mal Blinken und Abschaltung2 - Ein Mal Blinken und Abschaltung
– Nach Eingabe des korrekten Werts für 2 Sekunden drücken.– Um das Menü zu verlassen, drücken.Wenn kein Vorgang ausgeführt wird, schließt sich das Benutzermenüs nach 1 Minute.

13. GARTABELLE

Leistungsstufe	Garmethode Zu verwenden zum
1	Schmelzen, leichtes Erhitzen Butter, Schokolade, Ge	atine, Saucen
2	Schmelzen, leichtes Erhitzen Butter, Schokolade, Ge	atine, Saucen
3	Auf Temperatur bringen Reis
4	Lange Garzeiten, reduzieren, dünsten Gemüse, Kartoffeln, Saucen, Obst, Fisch
5	Lange Garzeiten, reduzieren, dünsten Gemüse, Kartoffeln, Saucen, Obst, Fisch
6	Lange Garzeiten, Schmoren Nudeln, Suppe, Schmor	leisch
7	Leichtes Frittieren	Rösti (Kartoffelpuffer), Omeletts, panierte und ge-bratene Gerichte, Bratwurst
8	Ausbacken, Frittieren Fleisch, Pommes Frites
9	Schnelles Braten bei hohen Temperaturen Steaks
P	Schnelles Erhitzen Wasser kochen

14. LEISTUNGSMANAGEMENT-FUNKTION

stufe 9 nicht gleichzeitig überschreiten und wird automatisch begrenzt.“

Dieses Produkt ist mit einer elektronisch gesteuerten Leistungsmanagement-Funktion ausgestattet.

Diese Funktion steuert die Abgabe der maximalen Leistung von 3700 W zwischen den kombinierten Kochzonen (linke und rechte Seite), wobei die Leistungsverteilung optimiert wird und die Systemüberlastung vermieden wird.

Zu diesem Zweck wird die Gesamtleistung kontinuierlich überwacht und gegebenenfalls reduziert. Steht die benötigte Gesamtleistung nicht zur Verfügung, reduziert ein Steuerelement standardmäßig die Leistung eines anderen Koch-elements auf das Niveau unmittelbar unter der jeweiligen Leistungskurve, um die Stromaufnahme von 16 A nicht zu überschreiten.

In diesem Fall erkennt der Generator den letzten von der Benutzeroberfläche übermittelten Befehl mit der höchsten Priorität und reduziert gegebenenfalls die zuvor für ein anderes Kochelement aktivierten Einstellungen.

Die Leistungsmanagement-Funktion wird zunächst auch beim Erkennen eines Topfes auf der Kochstelle aktiviert.

Beispiel:

Wenn die zusätzliche Leistungsstufe (Boost) (P) für Kochzone 1 gewählt wird, kann Kochzone 2 die Leistungs-

15. LEITFADEN ZUR VERWENDUNG DER TÖPFE

Welche Töpfe zu verwenden sind

Nur Töpfe mit ferromagnetischem Boden verwenden, die für die Verwendung auf Induktionskochfeldern geeignet sind:

• Gusseisen
• Emaillierter Stahl
• Karbonstahl
• Rostfreier Stahl (auch nicht vollständig)
• Aluminium mit ferromagnetischer Beschichtung oder Boden mit ferromagnetischer Platte

Um die Eignung eines Topfes zu bestimmen, überprüfen, ob das Symbol (normalerweise auf dem Boden gestempelt) vorhanden ist. Es kann auch ein Magnet in die Nähe des Topfes gebracht werden. Bleibt er anhaftend, bedeutet dies, dass der Topf auf einem Induktionskochfeld verwendet werden kann.

Immer Töpfe mit einem flachen Boden verwenden, welche die Wärme gleichmäßig verteilen, um die Effizienz zu gewährleisten. Wenn der Boden nicht vollkommen eben ist, kann dies die Strom- und Wärmeleitung beeinträchtigen.

Wie Töpfe zu benutzen sind

Mindest-Topf-/Pfannendurchmesser für die verschiedenen Kochzonen.

Um die einwandfreie Funktion des Kochfeldes zu gewährleisten, muss der Topf einen oder mehrere der auf der Oberfläche des Kochfeldes angegebenen Referenzpunkte abdecken und einen geeigneten Mindestdurchmesser aufweisen.

Immer jene Kochzone verwenden, die sich am besten für den Durchmesser des Topfbodens eignet.

Kochzone	Durchmesser des Topfbodens
	min. ∅ (empfohlen)	max. ∅ (empfohlen)
Kombinierte Kochzone links/rechts	190 mm	230 mm
Einzelkochzone links/rechts	110 mm	190 mm

Leere oder dünnbödige Töpfe und Pfannen

Keine leeren Töpfe/ Pfannen oder solche mit dünnem Boden auf dem Kochfeld verwenden, da so die Temperaturkontrolle oder die automatische Abschaltung der Kochzone bei zu hoher Temperatur unmöglich wäre, mit dem Risiko, den Topf oder die Oberfläche des Kochfelds zu beschädigen.

Sollte dies eintreten, nichts berühren und abwarten, bis alle Komponenten abgekühlt sind.

Sollte eine Fehlermeldung auftreten siehe Abschnitt „Problemlösung“.

Normale Betriebsgeräusche des Kochfelds

Die Induktionstechnik basiert auf der Erzeugung elektromagnetischer Felder. Diese elektromagnetischen Felder erzeugen Wärme direkt am Boden des Topfes. Töpfe und Pfannen können je nach Bauart eine Vielzahl von Geräuschen oder Vibrationen erzeugen.

Diese Arten von Geräuschen werden wie folgt beschrieben:

Leichtes Brummen (wie das Geräusch eines Transformators)

Dieses Geräusch entsteht beim Kochen mit einem hohen Wärmepegel und wird durch die Energiemenge bestimmt, die vom Kochfeld in die Töpfe übertragen wird. Das Geräusch hört auf oder nimmt ab, wenn der Wärmepegel reduziert wird.

Leichtes Zischen

Dieses Geräusch entsteht, wenn der Kochbehälter leer ist, und verstummt, sobald der Behälter mit Wasser oder Lebensmitteln gefüllt ist.

Knistern

Dieses Geräusch tritt bei Töpfen aus zahlreichen Materialien auf, die übereinander geschichtet sind, und wird durch die Vibrationen der Oberflächen verursacht, an denen die verschiedenen Materialien aufeinanderstoßen. Das Geräusch kommt von den Töpfen und kann je nach Menge und Art der Zubereitung variieren.

Starkes Zischen

Dieses Geräusch tritt bei Töpfen aus verschiedenen, übereinander geschichtet Materialien auf, sowie dann, wenn sie mit maximaler Geschwindigkeit oder auch an zwei Kochbereichen verwendet werden. Das Geräusch hört auf oder nimmt ab, wenn der Wärmepegel reduziert wird

Ventilatorgeräusche

Für ein korrektes Funktionieren des elektronischen Systems muss die Temperatur des Kochfelds angepasst werden. Zu diesem Zweck ist das Kochfeld mit einem Kühlventilator ausgestattet, der aktiviert wird, um die Temperatur der Elektronik zu reduzieren und zu regeln. Es kann vorkommen, dass der Ventilator nach dem Ausschalten des Geräts weiterläuft, wenn die Kochfeld-temperatur als noch zu hoch erkannt wird.

Rhythmische Klänge ähnlich dem Ti- cken einer Uhr

Dieses Geräusch tritt nur auf, wenn mindestens drei Kochzonen in Betrieb sind, und verschwindet oder sinkt, wenn einige ausgeschaltet werden.

Die beschriebenen Geräusche sind ein normales Merkmal der Induktionstechnik und können daher nicht als Fehler betrachtet werden.

1. PROBLEMLÖSUNG

Fehlercode Beschreibung Mögliche Fehlerursache Abhilfe
"Akustische Warnung beim Start. E wird kein Fehlercode angezeigt"	Die Bedienung der Abzugshaube funktioniert nicht	Beschädigung oder fehlerhafte Verbindung des Kabels LIN auf der Elektronikkarte der Abzugshaube	Überprüfung des Anschlusses/Auswechselung des Kabels LIN
ER03	Das Kochfeld schaltet sich nach 10 Sekunden ab.	Es wurde ein stetige Aktivierung der Tasten festgestellt.Es befindet sich Wasser oder ein Topf auf dem Bedienfeld.	Das Wasser bzw. den Topf von der Glaskeramikoberfläche und dem Bedienfeld entfernen.
ER21	Das Kochfeld schaltet sich aus.	Die Innentemperatur der elektronischen Komponenten ist zu hoch.	Das Kochfeld abkühlen lassen.Überprüfen, ob das Kochfeld über eine ausreichende Belüftung verfügt.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.
E2	Die entsprechende Kochzone wird abgeschaltet.	Der Kochtopf ist leer oder nicht geeignet.Die Temperatur des Kochtopfes oder der Glaskeramikoberfläche ist zu hoch.Die Temperatur der elektronischen Komponenten ist zu hoch.	Das Kochfeld abkühlen lassen.Einen geeigneten Topf verwenden.Keine leeren Töpfe erwärmen.
E3	Die entsprechende Kochzone wird abgeschaltet.	Topf nicht geeignet.Der Kochtopf verliert seine magnetischen Eigenschaften und kann das Induktionskochfeld beschädigen.	Einen geeigneten Topf verwenden.Der Fehler wird nach 8 s automatisch behoben und die Kochzone kann erneut verwendet werden.Sollte es zu weiteren Störungen kommen, muss der Kochtopf ausgetauscht werden.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.
E6	Die Kochzone lässt sich nicht einschalten.	Versorgungsspannung und/oder -Frequenz außerhalb des zulässigen Bereichs.	Die Netzspannung und/oder -Frequenz kontrollieren.Im Bedarfsfall den Kundendienst kontaktieren.
E8	Die Kochzonen schalten sich ab.	Lüfterstörung.Lüfter durch Staub oder Fäden verstopft.	Lüfter reinigen und eventuelle Fremdkörper entfernen.Sollte der Fehler weiterhin bestehen, den Kundendienst kontaktieren.
E4E5E7E9ER20ER22ER31ER36ER47EAEH	Das Kochfeld von der Stromversorgung trennen.Einige Sekunden abwarten und dann das Kochfeld wieder an die Stromversorgung anschließen.Sollte das Problem weiterhin bestehen, den Kundendienst kontaktieren und den am Display angezeigten Fehlercode angeben.

17. WARTUNG - REPARATUR UND KONFORMITÄT

• Stellen Sie sicher, dass die Wartung der elektrischen Komponenten nur vom Hersteller oder vom Kunden-dienst durchgeführt wird.
• Stellen Sie sicher, dass beschädigte Kabel nur vom Hersteller oder der Serviceabteilung ausgetauscht werden.

Wenn Sie sich an den Kundendienst wenden, geben Sie bitte die folgenden Informationen an:

• Störungstyp
  • Gerätemodell (Art./Cod.)
• Seriennummer (S.N.)

Diese Informationen sind auf dem Typenschild angegeben. Das Typenschild befindet sich unten am Gerät.

Produktinformation gemäß Verordnung Nr. 66/2014

Bezugsnormen:

EN/IEC 60350-2

EN/IEC 50564

Dieses Gerät wurde gemäß den EWG-Richtlinien entworfen, hergestellt und vermarktet.

18. TECHNISCHE DATEN

Produktkennzeichnung

Typ: 4300

Modell: HAS949BSC

Entnehmen Sie die Informationen dem Typenschild auf der Unterseite des Produkts.

Der Hersteller verbessert die Produkte kontinuierlich. Aus diesem Grund können sich die Texte und Abbildungen in diesem Handbuch ohne vorherige Ankündigung ändern.

2 1 4 3

1,2 Flexible Kochzone 1 + 2 In Brückenfunktion3,4 Flexible Kochzone 3 + 4 In Brückenfunktion
Parameter Wert Abmessungen (mm)
Nutzabmessungen	-	830 × 520 (L x P)
Versorgungsspannung/-frequenz	220-240 V, 50 Hz; 220 V, 60 Hz3N~/2N~ 380-415 V, 50 Hz3N~/2N~ 380 V, 60 Hz
Elektrische Daten und Heizelement-Daten
Kochbereich 1,2,3,4	2100 W; Power Boost: 3000 W	210 x 190
Flexibler Kochbereich1+2, 3+4	1500 W; Power Boost: 1850 W	210 x 390
Parameter	Wert	Maßeinheit
Gewicht des Gerätes	21	kg
Anzahl Kochbereiche	4
Wärmequelle	Induktion

DA

1. SIKKERHEDSOPLYSNI NGER
